电阻器识别与检测

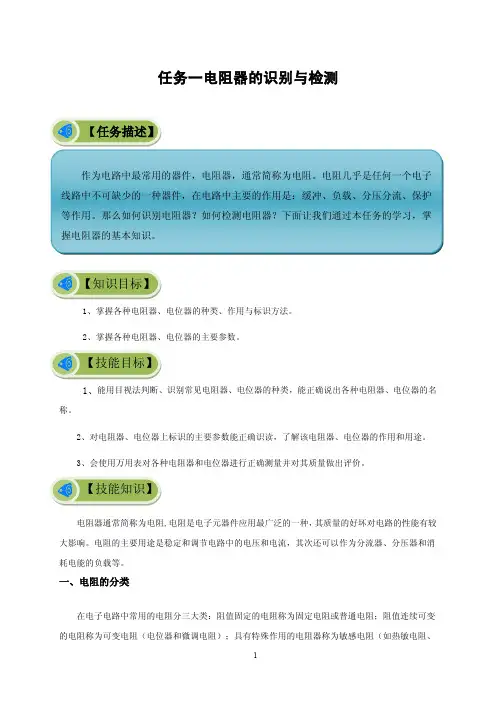

任务一电阻器的识别与检测【任务描述】作为电路中最常用的器件，电阻器，通常简称为电阻。

电阻几乎是任何一个电子线路中不可缺少的一种器件，在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。

那么如何识别电阻器？如何检测电阻器？下面让我们通过本任务的学习，掌握电阻器的基本知识。

【知识目标】1、掌握各种电阻器、电位器的种类、作用与标识方法。

2、掌握各种电阻器、电位器的主要参数。

【技能目标】1、能用目视法判断、识别常见电阻器、电位器的种类，能正确说出各种电阻器、电位器的名称。

2、对电阻器、电位器上标识的主要参数能正确识读，了解该电阻器、电位器的作用和用途。

3、会使用万用表对各种电阻器和电位器进行正确测量并对其质量做出评价。

【技能知识】电阻器通常简称为电阻,电阻是电子元器件应用最广泛的一种，其质量的好坏对电路的性能有较大影响。

电阻的主要用途是稳定和调节电路中的电压和电流，其次还可以作为分流器、分压器和消耗电能的负载等。

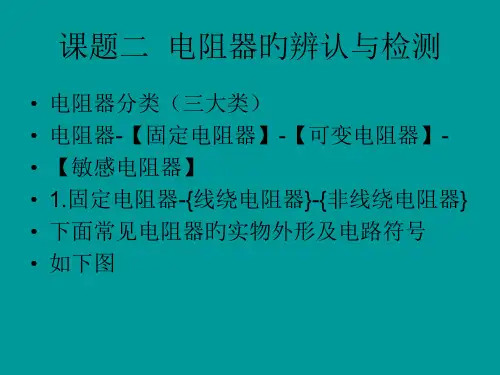

一、电阻的分类在电子电路中常用的电阻分三大类：阻值固定的电阻称为固定电阻或普通电阻；阻值连续可变的电阻称为可变电阻（电位器和微调电阻）；具有特殊作用的电阻器称为敏感电阻（如热敏电阻、光敏电阻、气敏电阻等）。

按制作材料分类电阻器又可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。

按制作工艺分类电阻器又可分为：通孔式电阻器和贴片式电阻器两大类。

1、固定电阻的外形及特点（如表1.1.1所示）表1.1.1普通电阻的外形及特点名称实物图结构和特点碳膜电阻碳膜电阻是以碳膜作为基本材料，利用浸渍或真空蒸发形成结晶的电阻膜（碳膜）,属于通用性电阻。

金属氧化膜电阻金属氧化膜电阻是在陶瓷机体上蒸发一层金属氧化膜，然后再涂一层硅树脂胶，使电阻的表面坚硬而不易碎坏。

金属膜电阻金属膜电阻以特种稀有金属作为电阻材料，在陶瓷基体上，利用厚膜技术进行涂层和焙烧的方法形成电阻膜。

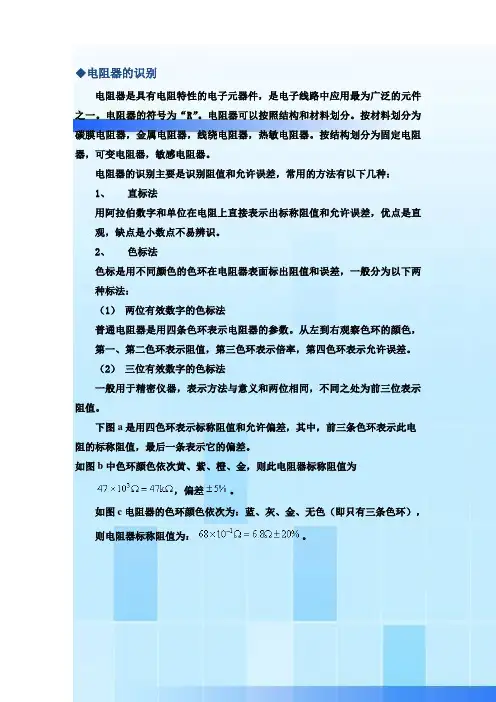

◆电阻器的识别电阻器是具有电阻特性的电子元器件，是电子线路中应用最为广泛的元件之一。

电阻器的符号为“R”。

电阻器可以按照结构和材料划分。

按材料划分为碳膜电阻器，金属电阻器，线绕电阻器，热敏电阻器。

按结构划分为固定电阻器，可变电阻器，敏感电阻器。

电阻器的识别主要是识别阻值和允许误差，常用的方法有以下几种：1、直标法用阿拉伯数字和单位在电阻上直接表示出标称阻值和允许误差，优点是直观，缺点是小数点不易辨识。

2、色标法色标是用不同颜色的色环在电阻器表面标出阻值和误差，一般分为以下两种标法：（1）两位有效数字的色标法普通电阻器是用四条色环表示电阻器的参数。

从左到右观察色环的颜色，第一、第二色环表示阻值，第三色环表示倍率，第四色环表示允许误差。

（2）三位有效数字的色标法一般用于精密仪器，表示方法与意义和两位相同，不同之处为前三位表示阻值。

下图a是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图b中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图c电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图4-4是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图4-5中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

颜色第一有效数字第二有效数字 第三有效数字 倍率 允许误差黑 0 0 0 10 棕 1 1 1 10 +-1% 红 2 2 2 10 +-2% 橙 3 3 3 10 黄 4 4 4 10 绿 5 5 5 10 +-0.5% 蓝 6 6 6 10 +-0.25% 紫 7 7 7 10 +-0.1% 灰 8 8 8 10 白 9 9 9 10 金10<图4-4><图4-5>银10◆电阻器的检测1、选择量程通过由大到小调整欧姆档的量程，使指针在表头中间区域。

常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位，也是维修中需要检测和更换的对象。

本章主要对常用的电子元器件的识别，作用，以及检测技术简要的介绍了一下。

2.1电阻器的识别与检测（1）电阻器的识别电阻器没有极性（正负极），电阻元件的基本特征是消耗能量或者叫吸收能量。

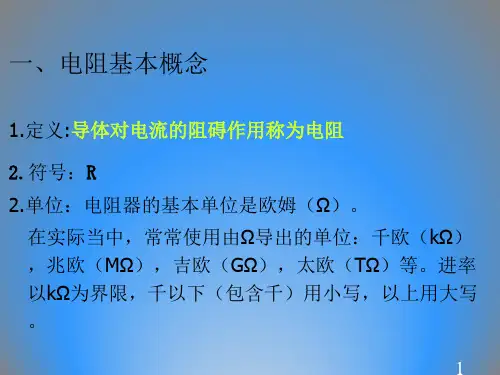

电阻在电路中的符号为或字母符号为R，单位为欧姆（Ω），另外还有千欧姆（KΩ），兆欧姆（MΩ）1兆欧（MΩ）=1000千欧（KΩ）=106欧姆。

电阻器的体积很小（实物图见附录一），一般在电阻器的表面标明阻值，精度，材料，功率等几项。

在车间常用的电阻是片式陶瓷电阻器（也叫贴片电阻器），其阻值标在电阻表面上，电阻参数标注的方法有文字直接标注和色环标注两种，色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍，自己去看咯。

下面说一下怎样读表贴片的电阻值，举几个例子：103=10X103=10KΩ，333=33X103=33KΩ，472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧，或者是数字几就在最后面加上几个零。

（2）电阻器的作用电阻器第一个主要作用是限流的作用（或者叫具有阻碍电流的作用吧）。

从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比，选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。

电阻器第二个主要作用是产生降压的作用。

当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比，即：U=IR.利用电阻器的降压作用，可以使较高的电源电压去适应电路工作电压的要求。

第三个作用是分压和分流的作用，不知道这也算不算一个了，呵呵。

（3）电阻器的检测○1在路测量，在测量前需要将电路板上的电源断开，接下来根据电阻器的标注读出电阻器的阻值。

举个例子，贴片电阻器表面上的标注值为330，它的阻值应为33Ω.接着清洁电阻器两端的焊点，这样使测量出的电阻值更准确，根据电阻器的标称阻值，将数字万用表调到欧姆挡200量程，接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上，测量的阻值为33.1Ω。

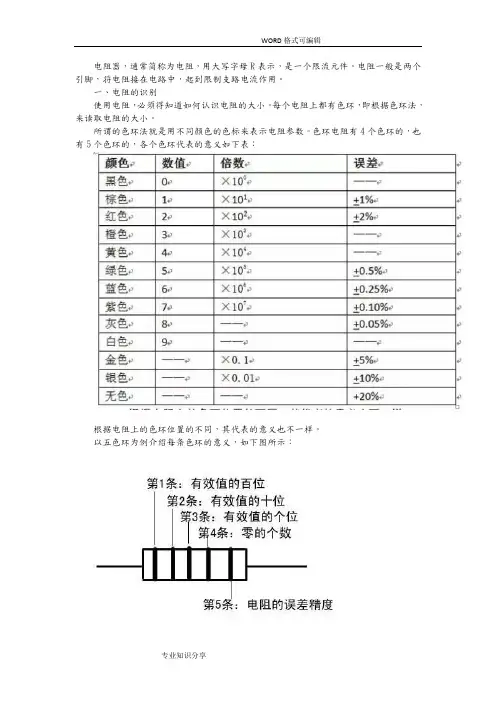

电阻器，通常简称为电阻，用大写字母R表示，是一个限流元件。

电阻一般是两个引脚，将电阻接在电路中，起到限制支路电流作用。

一、电阻的识别使用电阻，必须得知道如何认识电阻的大小。

每个电阻上都有色环，即根据色环法，来读取电阻的大小。

所谓的色环法就是用不同颜色的色标来表示电阻参数。

色环电阻有4个色环的，也有5个色环的，各个色环代表的意义如下表：根据电阻上的色环位置的不同，其代表的意义也不一样。

以五色环为例介绍每条色环的意义，如下图所示：在设计电路中使用的是常见的5色环电阻，颜色分别是棕、黑、黑、棕、棕。

第1、2、3条代表数值，分别代表的数值是1、0、0；第4条表示倍数，棕色为1倍；第5条代表误差，棕色表示误差范围为+1%。

如下图所示：根据色环表可得上图电阻值：100 ×101=1000ᾨ误差范围为正负10 ᾨ读取色环电阻的参数，首先要判断读数的方向。

一般来说，表示误差的色环离开其他几个色环较远并且较宽一些。

判断好方向后，就可以从左向右读数。

二、电阻的分类1、碳膜电阻（RT）碳氢化合物在高温和真空中分解，使碳紧密附在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜的厚度和长度可以得到不同的阻值。

碳膜电阻器的阻值范围为1Ω~10MΩ。

额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。

其特点具有极好的长期稳定性，电压的改变对阻值的影响极小，且具有负温度系数。

价格低，制作容易，生产成本低，价格便宜，但体积较大。

相对于我们学生来说，碳膜电阻具有的价格低，是最实用的电阻。

也是使用范围最广的电阻，基本上每块电路板都有。

此外还有金属膜电阻（RJ）,金属氧化膜电阻（RY）,线绕电阻（RX）,有实心电阻{（RS）,熔断电阻（RF）,水泥电阻（RX）,零欧姆电阻等。

因为我们使用的是碳膜电阻，再此就不一一介绍了，有兴趣的同学可以自己去网上搜索相关资料。

三、电阻的检测在我们平时的使用中，我们不仅要学会电阻的识别，还要学会用专业仪器仪表来检测电阻的好坏。

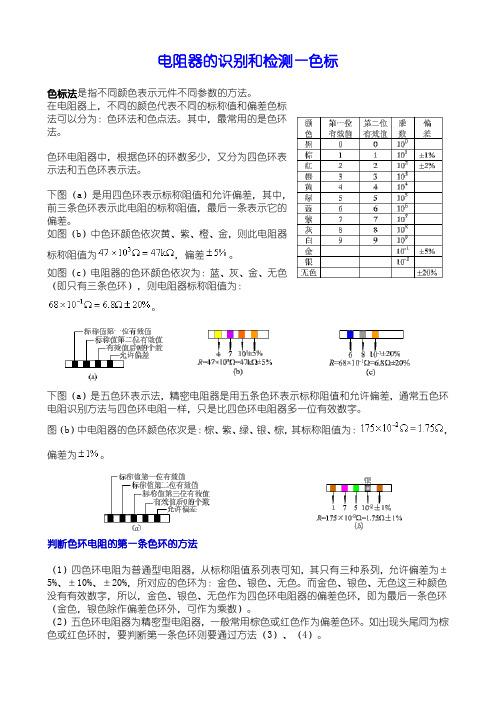

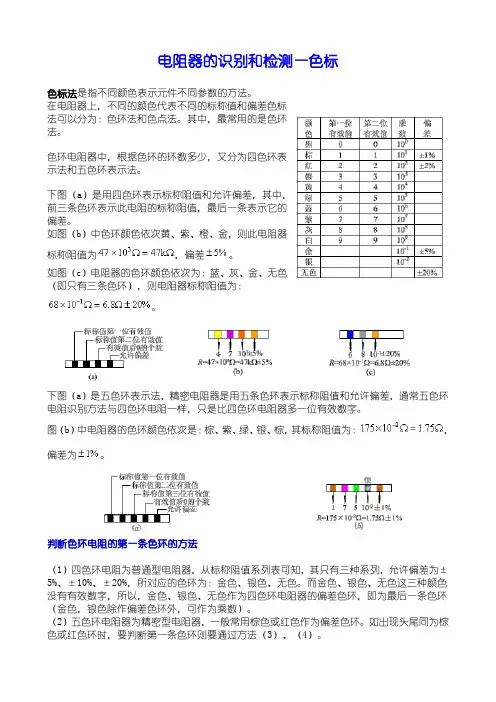

电阻器的识别和检测—色标色标法是指不同颜色表示元件不同参数的方法。

在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。

其中，最常用的是色环法。

色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。

下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图（b）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

判断色环电阻的第一条色环的方法（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。

而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色除作偏差色环外，可作为乘数）。

（2）五色环电阻器为精密型电阻器，一般常用棕色或红色作为偏差色环。

如出现头尾同为棕色或红色环时，要判断第一条色环则要通过方法（3）、（4）。

（3）第一条色环比较靠近电阻器一端引脚。

（4）表示电阻器标称阻值的那四条环之间的间隔距离一般为等距离，而表示偏差的色环（即最后一条色环）一般与第四条色环的间隔比较大，以此判断哪一条为最后一条色环。

如图所示。

在识别色环电阻器时，要注意以下几点：1.色环表中的标称阻值单位为 。

2.当允许偏差为±20%时，表示允许偏差的这条色环为电阻器本色，此时，四条色环的电阻器便只有三条了，一定要注意这一点。

3.对于一些功率大的色环电阻器，在其外表将显示出它的功率，图示色环电阻表面上的数字2表示为此电阻的功率为2W。

常用电阻的识别和检测
常用电阻的识别和检测可以通过以下方法进行：
1. 电阻色环识别：常用电阻的颜色环一般有四个或五个，可以通过读取颜色环的顺序和颜色来确定电阻的阻值。

常见的电阻色环识别公式为：R = (第1个颜色环值*10+第2个颜色环值) × (第3个颜色环值的10的幂)，单位为欧姆（Ω）。

2. 万用表测量：使用数字万用表可以直接测量电阻的阻值。

将电阻两端与万用表的两个探头相连接，选择合适的测量档位，在万用表上可以直接读取到电阻的阻值。

3. 电表测量：使用模拟电表可以通过调节电表的游标来逐步逼近电阻的阻值，然后读取电表上游标所指示的数值。

4. 桥式测量法：通过使用电阻桥或者LCR桥进行测量，可以得到电阻的准确阻值。

5. 谐振频率法：对于电感较大的电阻，可以通过测量其在不同频率下的阻抗来计算电阻的阻值。

在进行电阻的检测时，需要注意以下几点：
1. 在测量电阻值时，要确保电路中没有通电或电源已经关闭，以避免测量结果的误差。

2. 使用电表或万用表时，要选择合适的测量档位，以保证测量
精度。

3. 在进行测量时，要保证电阻的两端没有其他的并联或串联元件，以避免干扰测量结果。

4. 对于有较大电阻值的电阻，可以采用串联测量多个电阻并相加的方法，提高测量的精度。

总之，通过以上的方法，可以较为准确地识别和测量常用电阻的阻值。

电阻器的识别和检测一、电阻器的识别电阻的基本单位是欧姆（Ω）（千欧）（兆欧）（千兆欧）一）、电阻器参数识别方法电阻器的主要参数（标称值与允许偏差）要标注在电阻器上，以供识别。

电阻器的参数表示方法有直标法、文字符号法、色环法三种。

1、直标法直标法是一种常见标注方法，特别是在体积较大（功率大）的电阻器上采用。

它将该电阻器的标称阻值和允许偏差，型号、功率等参数直接标在电阻器表面，如图所示。

在三种表示方法中，直标法使用最为方便。

2、文字符号法文字符号法和直标法相同，也是直接将有关参数印制在电阻体上。

文字符号法，将5.7kΩ电阻器标注成5k7，其中k既作单位，又作小数点。

文字符号法中，偏差通常用字母表示，如（a）图所示。

此电阻器，阻值为5.7kΩ，偏差为±1%。

图（b）所示为碳膜电阻，阻值为1.8kΩ偏差为±20%，其中用级别符号Ⅱ表示偏差。

3、色标法色标法是指不同颜色表示元件不同参数的方法。

在电阻器上，不同的颜色代表不同的标称值和偏差色标法可以分为：色环法和色点法。

其中，最常用的是色环法。

色环电阻器中，根据色环的环数多少，又分为四色环表示法和五色环表示法。

下图（a）是用四色环表示标称阻值和允许偏差，其中，前三条色环表示此电阻的标称阻值，最后一条表示它的偏差。

如图（b）中色环颜色依次黄、紫、橙、金，则此电阻器标称阻值为，偏差。

如图（c）电阻器的色环颜色依次为：蓝、灰、金、无色（即只有三条色环），则电阻器标称阻值为：。

下图（a）是五色环表示法，精密电阻器是用五条色环表示标称阻值和允许偏差，通常五色环电阻识别方法与四色环电阻一样，只是比四色环电阻器多一位有效数字。

图（b ）中电阻器的色环颜色依次是：棕、紫、绿、银、棕，其标称阻值为：，偏差为。

判断色环电阻的第一条色环的方法1.对于未安装的电阻，可以用万用表测量一下电阻器的阻值，再根据所读阻值看色环，读出标称阻值。

2.对于已装配在电路板上的电阻，可用以下方法进行判断：（1）四色环电阻为普通型电阻器，从标称阻值系列表可知，其只有三种系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。

电阻器的识别与测量(教案)一、教学目标1. 了解电阻器的概念、作用和种类。

2. 学会识别电阻器的参数和符号。

3. 掌握使用万用表测量电阻器的方法。

二、教学内容1. 电阻器的概念与作用介绍电阻器的定义、作用及其在电路中的基本原理。

2. 电阻器的种类介绍不同种类的电阻器，如固定电阻器、可变电阻器、精密电阻器等，并展示实物。

3. 电阻器的参数与符号讲解电阻器的参数，如阻值、精度、温度系数等，并介绍电阻器的符号表示方法。

4. 万用表的使用方法讲解万用表的结构、功能及使用方法，重点介绍测量电阻器时的操作步骤。

5. 电阻器的测量演示如何使用万用表测量电阻器，并解释测量过程中的注意事项。

三、教学过程1. 导入：简要介绍电阻器在电路中的作用，引发学生兴趣。

2. 教学内容与演示：a) 讲解电阻器的概念与作用，展示各种电阻器实物。

b) 讲解电阻器的种类，进一步展示不同种类的电阻器。

c) 讲解电阻器的参数与符号，举例说明。

d) 讲解万用表的使用方法，重点强调测量电阻器时的操作步骤。

3. 实践操作：a) 学生分组，每组使用万用表测量给定的电阻器。

b) 教师巡回指导，解答学生在测量过程中遇到的问题。

4. 总结与拓展：a) 总结本节课所学内容，强调电阻器的识别与测量方法。

b) 提出课后思考题，引导学生进一步了解电阻器的应用。

四、教学评价1. 课堂讲解：评价学生对电阻器概念、作用、种类和符号的掌握情况。

2. 实践操作：评价学生使用万用表测量电阻器的熟练程度。

3. 课后作业：评价学生对电阻器应用的理解和掌握。

五、教学资源1. 电阻器实物：用于展示和识别电阻器。

2. 万用表：用于测量电阻器。

3. 教学PPT：展示电阻器的图片、符号和测量方法。

4. 课后作业：巩固所学内容，拓展学生对电阻器的了解。

六、教学活动1. 小组讨论：让学生分组讨论在测量电阻器过程中遇到的问题和解决方法。

2. 提问回答：教师提问，学生回答，检查学生对电阻器识别与测量知识的掌握。
