铸造铝合金牌号及化学成分(GBT1173—1995)

常用材料技术要求三篇篇一：黄铜H62材料技术要求金属材料技术条件篇二：常用材料技术要求表1铜及铜合金表2铝及铝合金（续）表3铸造及压铸铝合金表4铜合金、镁合金和锌合金表5黑色金属材料表5黑色金属材料（续）表5黑色金属材料（续）表5黑色金属材料（续）表6非金属材料(光学玻璃)表6非金属材料(光学玻璃)（续）表6非金属材料(光学玻璃)（续）篇三：常用材料技术要求一、螺栓、螺钉和螺柱的材料要求（GB/T3098.1-2000）1）硼的含量可达0.005%，其非有效硼可由添加钛和（或）铝控制。

2）这些性能等级允许采用易切制造，其硫，磷及铅的最大含量为：硫0.34%；磷0.11%；铅0.35%。

3）为了保证良好的淬透性，螺纹直径超过20mm的紧固件，需采用对10.9级规定的钢。

4）含碳量低于0.25%（桶样分析）的低碳合金钢的锰最低含量为：8.8级：0.6%；9.8、10.9和10.9级：0.7%。

5）该产品应在性能等级代号下增加一横线标志。

10.9级应符合对10.9级规定的所有性能，而较低的顺火温度对其在提讥温度的条件下，将造成不同程度的应力削弱。

6）用于该性能等级的材料应具有良好的淬透性，以保证紧固件螺纹截面的芯部在淬火后、回火前获得约90%的马氏体组织。

7）合金钢至少应含有以下远素中的一种元素，其最小含量为：铬0.30%；镍0.30%；钼0.20%；钒0.10%8）考虑承受抗拉应力，12.9级的表面不允许有金相能测出的白色磷聚集层。

9）该化学成分和回火温度尚在调查研究中。

二、螺母1.螺母（精牙螺纹）的材料技术要求（GB/T3098.2-2000）性能等级为05、8（>M16的l型螺母）、10和12级螺母应进行淬火并回火处理。

2.螺母（细牙螺纹）的材料技术要求（GB/T3098.4-2000）性能等级为05、8（l型螺母）、10和12级螺母应进行淬火并回火处理。

3.铆螺母的材料（GB/T17880.6-1999）4.有效力矩型钢六角锁紧螺母的材料技术要求（GB3098.9-93）制造螺母体的材料应与螺母（粗牙螺纹）的材料相同。

表6.2 常用铸造铝合金的牌号、化学成分、性能及用途（摘自 GB/T 1173-1995）注：1）不完全时效指时效温度低、或时间短；完全时效指时效温度约180℃，时间长。

2）ZAlZn11Si7的性能是指经过自然时效20天或人工时效后的性能。

铸造铝合金牌号对照表（一）2008-05-24 11:21铸造铝合金牌号对照表（二）2008-05-24 11:23注:YB－冶标，ＨＢ－航空、航天标准。

铸造铝合金的牌号代号和分类我国国家标准GB1173-86《铸造铝合金技术条件》中所列铸造铝合金的牌号，由表示铸造合金的汉语拼音字母“Z”、铝和主要合金元素的化学符号及表示其名义百分含量的数字组成。

对于优质合金，在其牌号后附加字母“A”。

而合金的代号，由表示“铸铝”的汉语拼音字母“ZL”及其后面的三个阿拉伯数字组成。

第一个数字表示合金的系列，第二、三两个数字表示合金的顺序号。

优质合金在其代号后附加字母“A”。

按照铸造铝合金的主要合金化元素，可将铸造铝合金分成五类：1.铝-硅（Al-Si）系为基的铸造铝合金,有ZL101、ZL101A、ZL102、ZL104、ZL105、ZL105A、ZL106、ZL107、2.ZL108、ZL109、ZL111、ZL114A、ZL115及ZL116合金等。

3.铝-铜（Al-Cu）系为基的铸造铝合金，有ZL201、ZL201A、ZL202、ZL203、ZL204A 及ZL205A合金等。

4.铝-镁（Al-Mg）系为基的铸造铝合金，有ZL301、ZL303及ZL305合金等。

5.铝-锌（Al-Zn）系为基的铸造铝合金，有ZL401及ZL402合金等。

6.铝-稀土金属（Al-RE）为基的铸造铝合金，如ZL207合金。

各国铸造铝合金牌号对照续表注:YB－冶标，ＨＢ－航空、航天标准。

铝合金铸造件检验技术条件（试行）1 内容及适用范围本标准根据GB/T 1173-1995及GB/T 9438-1999的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。

本标准适用于我公司采用金属型铸造所生产的制动器上、下泵体等铸件（不含压力铸造）。

根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，将铸件分类如下：2?技术要求2．1 化学成分2．1．1合金的化学成分根据GB/T 1173-1995的规定，应符合表2-1及表2-2的规定。

2．1．2当使用杂质总和来表示杂质含量时，如无特殊规定，其中每一种未列出的元素含量不大于0.02%。

2．2 状态2．2．1铸件按表2-3的规定，呈铸态或热处理状态供应。

注：在保证合金机械性能前提下，可以不加铍（Be）。

2．3 机械性能2．3．1 每批铸件应按其类别检验机械性能。

2．3．2 合金及其铸件的机械性能应符合表2-3的规定。

2．4外观质量2．4．1铸件在进行表面粗糙度、表面缺陷、尺寸等外观质量检验之前，飞边、溢流口、隔皮等应清理干净、平整，但不可在非加工表面上留有明显的凿痕，且宽度不得超过2mm。

2．4．2铸件的表面粗糙度Ra为6.3μm以上。

2．4．3非加工表面的浇冒口，应清理到与铸件表面齐平；待加工表面的浇冒口残留量应不大于3mm。

2．4．4清除飞翅、夹砂等多肉类缺陷，铸件的内外表面由于型芯及顶杆的磨损所产生的飞边、毛刺应清除干净。

2．4．5根据顾客图样或技术文件的要求，铸件表面可进行喷砂处理。

2．4．6铸件上作为基准用的部位应平整，不允许存在任何凸起痕迹，装饰面上不允许有推杆痕迹（图样上注明）。

2．4．7非加工表面上，由于模具组合镶并或受分型面影响而形成的铸件表面高低不平差值不得超过0.3mm。

2．4. 8非加工表面上，不允许有超过表2-4（Ⅰ）级规定的花纹、麻面和有色斑点。

2．4．9铸件尺寸应符合图样的要求。

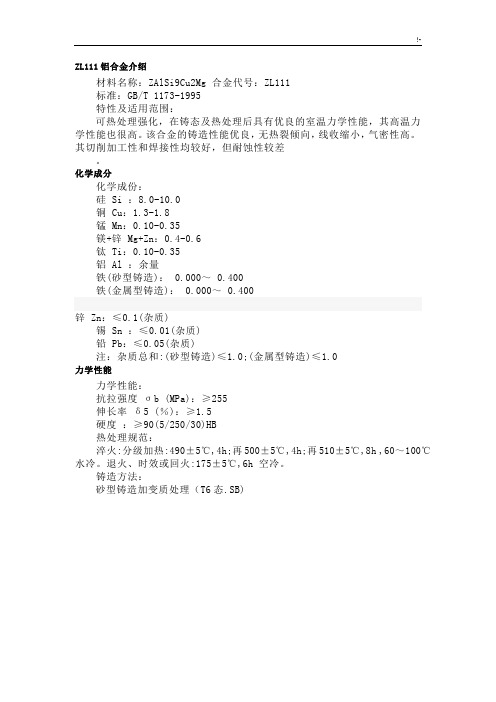

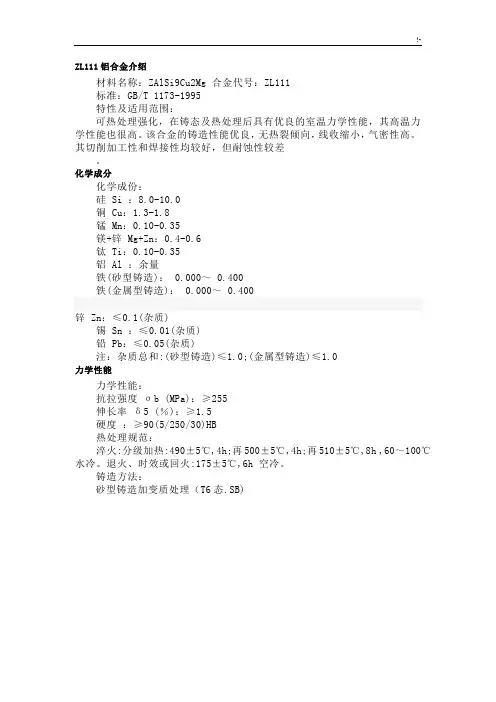

ZL111铝合金介绍材料名称：ZAlSi9Cu2Mg 合金代号：ZL111标准：GB/T 1173-1995特性及适用范围：可热处理强化，在铸态及热处理后具有优良的室温力学性能，其高温力学性能也很高。

该合金的铸造性能优良，无热裂倾向，线收缩小，气密性高。

其切削加工性和焊接性均较好，但耐蚀性较差。

化学成分化学成份：硅 Si ：8.0-10.0铜 Cu：1.3-1.8锰 Mn：0.10-0.35镁+锌 Mg+Zn：0.4-0.6钛 Ti：0.10-0.35铝 Al ：余量铁(砂型铸造)： 0.000～ 0.400铁(金属型铸造)： 0.000～ 0.400锌 Zn：≤0.1(杂质)锡 Sn ：≤0.01(杂质)铅 Pb：≤0.05(杂质)注：杂质总和:(砂型铸造)≤1.0;(金属型铸造)≤1.0力学性能力学性能：抗拉强度σb (MPa)：≥255伸长率δ5 (％)：≥1.5硬度：≥90(5/250/30)HB热处理规范：淬火:分级加热:490±5℃,4h;再500±5℃,4h;再510±5℃,8h ,60～100℃水冷。

退火、时效或回火:175±5℃,6h 空冷。

铸造方法：砂型铸造加变质处理（T6态.SB)压铸铝合金对照热处理及力学性能对照表压铸铝合金的牌号关键字：转载请注明来源：中铝网压铸铝合金的牌号及化学成分(GB/T15115—1994)牌号代号主要化学成分(质量分数)，%Si(硅) Cu(铜) Mn(锰) Mg(镁) Fe(铁) Zn(锌) Al(铝)YZAlSi12 YL102 10.0～13.0≤0.6≤0.6≤0.05≤1.2≤0.3余量YZAlSi10Mg YL104 8.0～10.5≤0.30.2～0.50.17～0.30≤1.0≤0.3余量YZAlSi12Cu2 YL108 11.0～13.01.0～2.0 0.3～0.9 0.4～1.0 ≤1.0≤1.0余量YZAlSi9Cu4 YL112 7.5～9.5 3.0～4.0 ≤0.5≤0.3≤1.2≤1.2余量YZAlSi11Cu3 YL113 9.6～12.01.5～3.5 ≤0.5≤0.3≤1.2≤1.0余量YZAlSi17Cu5Mg Y L117 16.0～18.04.0～5.0 ≤0.50.45～0.65≤1.2≤1.2余量YZAlMg5Si1 YL302 0.8～1.3 ≤0.10.1～0.4 4.5～5.5 ≤1.2≤0.2余量铸造铝合金牌号及化学成分(摘自GB/T1173—1995)合金牌号合金代号主要元素(质量分数)(%)Si Cu Mg Zn Mn Ti 其他AlZAlSi7Mg ZL101 6.5～7.5 0.25～0.45余量ZAlSi7MgA ZL101A 6.5～7.5 0.25～0.450.08～0.20余量ZAlSi12 ZL102 10.0～13.0余量ZAlSi9Mg ZL104 8.0～10.5 0.17～0.350.2～0.5 余量ZAlSi5Cu1Mg ZL105 4.5～5.5 1.0～1.5 0.4～0.6 余量ZAlSi5Cu1MgA ZL105A 4.5～5.5 1.0～1.5 0.4～0.55 余量ZAlSi8Cu1Mg ZL106 7.5～8.5 1.0～1.5 0.3～0.5 0.3～0.5 0.10～0.25余量ZAlSi7Cu4 ZL107 6.5～7.5 3.5～4.5 余量ZAlSi12Cu2Mg1 ZL108 11.0～13.01.0～2.0 0.4～1.0 0.3～0.9 余量ZAlSi12Cu1Mg1Ni1 Z L109 11.0～13.00.5～1.5 0.8～1.3 Ni0.8～1.5 余量ZAlSi5Cu6Mg ZL110 4.0～6.0 5.0～8.0 0.2～0.5 余量ZAlSi9Cu2Mg ZL111 8.0～10.0 1.3～1.8 0.4～0.60.10～0.35 0.10～0.35 余量 ZAlSi7Mg1A ZL114A 6.5～7.5 0.45～0.600.10～0.20 Be0.04～0.07余量ZAlSi5Zn1Mg ZL115 4.8～6.2 0.4～0.65 1.2～1.8Sb0.1～0.25 余量 ZAlSi8MgBe ZL116 6.5～8.5 0.35～0.550.10～0.30 Be0.15～0.40 余量ZAlCu5Mn ZL2014.5～5.3 0.6～1.00.15～0.35 余量 ZAlCu5MnA ZL201A 4.8～5.3 0.6～1.0 0.15～0.35 余量 ZAlCu4 ZL2034.0～5.0 余量 ZAlCu5MnCdAZL204A4.6～5.30.6～0.90.15～0.35Cd0.15～0.25 余量 ZAlCu5MnCdVA ZL205A 4.6～5.3 0.3～0.50.15～0.35Cd0.15～0.25V0.05～0.3Zr0.05～0.2 B0.005～0.06余量ZAlRE5Cu3Si2 ZL207 1.6～2.0 3.0～3.40.15～0.250.9～1.2 Ni0.2～0.3Zr0.15～0.25 RE4.4～5.0余量ZAlMg10 ZL3019.5～11.0 余量ZAlMg5Si1 ZL303 0.8～1.3 4.5～5.5 0.1～0.4 余量ZAlMg8Zn1 ZL305 7.5～9.0 1.0～1.5 0.1～0.2 Be0.03～0.1 余量ZAlZn11Si7 ZL401 6.0～8.0 0.1～0.3 9.0～13.0余量ZAlZn6MgZL4020.5～0.65 5.0～6.5 0.15～0.25Cr0.4～0.6 余量铸造铝合金热处理工艺规范(摘自GB/T1173—1995)合金牌号 合金代号 合金状态固溶处理 时效温度/℃ 时间/h 温度/℃时间/hZAlSi7MgA ZL101A T4 535±5 6～12T5 535±5 6～12室温再155±5不少于8 2～12 T6 535±5 6～12室温再180±5不少于8 3～8 ZAlSi5Cu1MgA ZL105A T5 525±5 4～12 160±53～5 ZAlSi7Mg1A ZL114A T5 535±5 10～14室温再160±5不少于8 4～8 ZAlSi5Zn1Mg ZL115T4 540±5 10～12T5 540±5 10～12 150±53～5ZAlSi8MgBe ZL116 T4 535±5 10～14T5 535±5 10～14 175±5 6ZAlCu5MnA ZL201A T5 535±5再545±57～97～9160±5 6～9ZAlCu5MnCdA ZL204A T5 530±5再540±599175±5 3～5ZAlCu5MnCdVA ZL205A T5 538±5 10～18 155±5 8～10 T6 538±5 10～18 175±5 4～5 T7 538±5 10～18 190±5 2～4ZAlRE5Cu3Si2 ZL207 T1 200±5 5～10ZAlMg8Zn1 ZL305 T4 435±5再490±58～106～8铸造铝合金力学性能(摘自GB/T1173—1995)S——砂型铸造; J——金属型铸造R——熔模铸造K——壳型铸造B——变质处理(表一)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi7Mg ZL101 S、R、J、K F 155 2 50 S、R、J、K T2 135 2 45 JB T4 185 4 50 S、R、K T4 175 4 50 J、JB T5 205 2 60 S、R、K T5 195 2 60 SB、RB、KB T5 195 2 60 SB、RB、KB T6 225 1 70 SB、RB、KB T7 195 2 60 SB、RB、KB T8 155 3 55ZAlSi7MgA ZL101A S、R、K T4 195 5 60 J、JB T4 225 5 60 S、R、K T5 235 4 70 SB、RB、KB T5 235 4 70 JB、J T5 265 4 70 SB、RB、KB T6 275 2 80 JB、J T6 295 3 80ZAlSi12 ZL102 SB、JB、RB、KNF 145 4 50 J F 155 2 50 SB、JB、RB、KBT2 135 4 50 J T2 145 3 50ZAlSi9Mg ZL104 S、J、R、K F 145 4 50 J T1 155 2 50!-SB、RB、KB T6 135 4 50J、JB T6 145 3 50ZAlSi5Cu1Mg ZL105 S、J、R、K T1 155 0.5 65 S、R、K T5 195 1 70 J T5 235 0.5 70 S、R、K T6 225 0.5 70 S、J、R、K T7 175 1 65ZAlSi5Cu1MgA Z L105A SB、R、K T5 275 1 80 J、JB T5 295 2 80(表二)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi8Cu1Mg ZL106 SB F 175 1 70 JB T1 195 1.5 70 SB T5 235 2 60 JB T5 255 2 70 SB T6 245 1 80 JB T6 265 2 70 SB T7 225 2 60 J T7 245 2 60ZAlSi7Cu4 ZL107 SB F 165 2 65 SB T6 245 2 90 J F 195 2 70 J T6 275 2.5 100ZAlSi12Cu2Mg1 ZL108 J T1 195 —85 J T6 255 —90ZAlSi12Cu1Mg1Ni1 Z L109 J T1 195 0.5 90 J T6 245 —100ZAlSi5Cu6Mg ZL110 S F 125 —80 J F 155 —80 S T1 145 —80 J T1 165 —90ZAlSi9Cu2Mg ZL111 J F 205 1.5 80 SB T6 255 1.5 90 J、JB T6 315 2 100ZAlSi7Mg1A ZL114A SB T5 290 2 85 J、JB T5 310 3 90ZAlSi5Zn1Mg ZL115 S T4 225 4 70 J T4 275 6 80 S T5 275 3.5 90 J T5 315 5 100(表三)合金牌号合金代铸造方法合金状力学性能，≥号 态抗拉强度σb/MPa 伸长率δ5(%) 布氏硬度(HBS)(5/250/30) ZAlSi8MgBe ZL116S T4 225 4 70 J T4 275 6 80 S T5 295 2 85 J T5 335 4 90 ZAlCu5MnZL201S 、J 、R 、KT4295 8 70 S 、J 、R 、K T5335 4 90 S T7 315 2 80 ZAlCu5MnA ZL201A S 、J 、R 、KT5390 8 100 ZAlCu4 ZL203S 、R 、K T4 195 6 60 J T4205 6 60 S 、R 、K T5 215 3 70 J T5225 3 70 ZAlCu5MnCdA ZL204A S T5440 4 100 ZAlCu5MnCdVA Z L205A S T5440 7 100 S T6470 3 120 S T7 460 2 110 ZAlRE5Cu3Si2 ZL207S T1165 — 75 J T1175 — 75 ZAlMg10 ZL301 S 、J 、R T4 280 10 60 ZAlMg5Si1 ZL303 S 、J 、R 、K F145 1 55 ZAlMg8Zn1 ZL305 S T4 290 8 90 ZAlZn11Si7 ZL401 S 、R 、K T1 195 2 80 J T1 245 1.5 90 ZAlZn6Mg ZL402J T1 235 4 70 S T1215465压铸铝合金的力学性能(GB/T15115—1994)牌号 代号抗拉强度σb/MPa伸长率δ5(%)(L0＝50) 布氏硬度HBS 5/250/30 YZAlSi12 YL102 ≥220 ≥2 ≥60 YZAlSi10Mg YL104 ≥220 ≥2 ≥70 YZAlSi12Cu2 YL108 ≥240 ≥1 ≥90 YZAlSi9Cu4 YL112 ≥240 ≥1 ≥85 YZAlSi11Cu3 YL113 ≥230 ≥1 ≥80 YZAlSi17Cu5Mg YL117 ≥220 ＜1 — YZAlMg5Si1 YL302 ≥220 ≥2 ≥70 铸造铝合金低温力学性能 合金代号 状态 试验温度 抗拉强度屈服强度伸长率冲击韧度/℃/MPa /MPa (%) /J·cm-2ZL101 T5-70 189 133 3.7 4.0-196 223 157 2.8 3.6 T6-70 231 215 1.3 2.4-196 257 231 0.9 2.3ZL102 铸态-40 190 —9 6.0 -70 200 —8 5.0ZL104 T6 -40 280 — 3.5 2.5 -70 290 — 2.8 2.5 -196 330 — 2.5 2.5ZL201 T4-40 280 — 6.5 —-70 280 — 6.5 —T5 -50 300 — 5 —ZL301 T4 -70 298 212 7.7 7.0 -196 247 233 1.2 2.3ZL402 自然时效-70 270 — 5 —铸造铝合金物理性能合金代号密度ρ/g·cm-3熔化温度范围/℃20～100℃时平均线膨胀系数α/μm·(m·K)-1100℃时比热容с/J·(kg·K)-125℃时热导率λ/W·(m·K)-120℃时电导率κ(%IACS)20℃时电阻率ρ/nΩ·mZL101 2.66 577～620 23.0 879 151 36 45.7 ZL101A 2.68 557～613 21.4 963 150 36 44.2 ZL102 2.65 577～600 21.1 837 155 40 54.8 ZL104 2.65 569～601 21.7 753 147 37 46.8 ZL105 2.68 570～627 23.0 837 159 36 46.2 ZL106 2.73 —21.4 963 100.5 ——ZL108 2.68 ———117.2 ——ZL109 2.68 —19 963 117.2 29 59.4 ZL111 2.69 —18.9 ————ZL201 2.78 547.5～650 19.5 837 113 —59.5 ZL201A 2.83 547.5～650 22.6 833 105 —52.2 Zl202 2.91 —22.0 963 134 34 52.2 ZL203 2.80 —23.0 837 154 35 43.3 ZL204A 2.81 544～650 22.03 ————ZL205A 2.82 544～633 21.9 888 113 ——Zl206 2.90 542～631 20.6 —155 —64.5 ZL207 2.83 603～637 23.6 —96.3 —53 Zl208 2.77 545～642 22.5 —155 —46.5 ZL301 2.55 —24.5 1047 92.1 21 91.2压铸铝合金的牌号关键字：转载请注明来源：中铝网压铸铝合金的牌号及化学成分(GB/T15115—1994)牌号代号主要化学成分(质量分数)，%Si(硅) Cu(铜) Mn(锰) Mg(镁) Fe(铁) Zn(锌) Al(铝)YZAlSi12 YL102 10.0～13.0≤0.6≤0.6≤0.05≤1.2≤0.3余量YZAlSi10Mg YL104 8.0～10.5≤0.30.2～0.50.17～0.30≤1.0≤0.3余量YZAlSi12Cu2 YL108 11.0～13.01.0～2.0 0.3～0.9 0.4～1.0 ≤1.0≤1.0余量YZAlSi9Cu4 YL112 7.5～9.5 3.0～4.0 ≤0.5≤0.3≤1.2≤1.2余量YZAlSi11Cu3 YL113 9.6～12.01.5～3.5 ≤0.5≤0.3≤1.2≤1.0余量YZAlSi17Cu5Mg Y L117 16.0～18.04.0～5.0 ≤0.50.45～0.65≤1.2≤1.2余量YZAlMg5Si1 YL302 0.8～1.3 ≤0.10.1～0.4 4.5～5.5 ≤1.2≤0.2余量铸造铝合金牌号及化学成分(摘自GB/T1173—1995)合金牌号合金代号主要元素(质量分数)(%)Si Cu Mg Zn Mn Ti 其他AlZAlSi7Mg ZL101 6.5～7.5 0.25～0.45余量ZAlSi7MgA ZL101A 6.5～7.5 0.25～0.450.08～0.20余量ZAlSi12 ZL102 10.0～13.0余量ZAlSi9Mg ZL104 8.0～10.5 0.17～0.350.2～0.5 余量ZAlSi5Cu1Mg ZL105 4.5～5.5 1.0～1.5 0.4～0.6 余量ZAlSi5Cu1MgA ZL105A 4.5～5.5 1.0～1.5 0.4～0.55 余量ZAlSi8Cu1Mg ZL106 7.5～8.5 1.0～1.5 0.3～0.5 0.3～0.5 0.10～0.25余量ZAlSi7Cu4 ZL107 6.5～7.5 3.5～4.5 余量ZAlSi12Cu2Mg1 ZL108 11.0～13.01.0～2.0 0.4～1.0 0.3～0.9 余量ZAlSi12Cu1Mg1Ni1 Z L109 11.0～13.00.5～1.5 0.8～1.3 Ni0.8～1.5 余量ZAlSi5Cu6Mg ZL110 4.0～6.0 5.0～8.0 0.2～0.5 余量ZAlSi9Cu2Mg ZL111 8.0～10.0 1.3～1.8 0.4～0.6 0.10～0.350.10～0.35余量ZAlSi7Mg1A ZL114A 6.5～7.5 0.45～0.600.10～0.20 Be0.04～0.07余量ZAlSi5Zn1Mg ZL115 4.8～6.2 0.4～0.65 1.2～1.8 Sb0.1～0.25 余量 ZAlSi8MgBe ZL116 6.5～8.5 0.35～0.550.10～0.30 Be0.15～0.40 余量ZAlCu5Mn ZL2014.5～5.3 0.6～1.00.15～0.35 余量 ZAlCu5MnA ZL201A 4.8～5.3 0.6～1.00.15～0.35余量 ZAlCu4 ZL2034.0～5.0 余量 ZAlCu5MnCdAZL204A4.6～5.30.6～0.90.15～0.35Cd0.15～0.25 余量 ZAlCu5MnCdVA ZL205A4.6～5.30.3～0.50.15～0.35Cd0.15～0.25V0.05～0.3Zr0.05～0.2 B0.005～0.06余量ZAlRE5Cu3Si2 ZL207 1.6～2.0 3.0～3.4 0.15～0.250.9～1.2 Ni0.2～0.3Zr0.15～0.25 RE4.4～5.0余量ZAlMg10 ZL301 9.5～11.0 余量ZAlMg5Si1 ZL303 0.8～1.3 4.5～5.5 0.1～0.4 余量ZAlMg8Zn1 ZL305 7.5～9.0 1.0～1.5 0.1～0.2 Be0.03～0.1 余量ZAlZn11Si7 ZL401 6.0～8.0 0.1～0.3 9.0～13.0余量ZAlZn6MgZL4020.5～0.65 5.0～6.5 0.15～0.25Cr0.4～0.6 余量铸造铝合金热处理工艺规范(摘自GB/T1173—1995)合金牌号 合金代号 合金状态固溶处理 时效温度/℃ 时间/h 温度/℃时间/hZAlSi7MgA ZL101A T4 535±5 6～12T5 535±5 6～12室温再155±5不少于8 2～12 T6 535±5 6～12室温再180±5不少于8 3～8 ZAlSi5Cu1MgA ZL105A T5 525±5 4～12 160±53～5 ZAlSi7Mg1A ZL114A T5 535±5 10～14室温再160±5不少于8 4～8 ZAlSi5Zn1Mg ZL115T4 540±5 10～12T5 540±5 10～12 150±5 3～5 ZAlSi8MgBe ZL116T4 535±5 10～14T5 535±5 10～14 175±56ZAlCu5MnA ZL201A T5 535±5再545±57～97～9160±5 6～9ZAlCu5MnCdA ZL204A T5 530±5再540±599175±5 3～5ZAlCu5MnCdVA ZL205A T5 538±5 10～18 155±5 8～10 T6 538±5 10～18 175±5 4～5 T7 538±5 10～18 190±5 2～4ZAlRE5Cu3Si2 ZL207 T1 200±5 5～10ZAlMg8Zn1 ZL305 T4 435±5再490±58～106～8铸造铝合金力学性能(摘自GB/T1173—1995)S——砂型铸造; J——金属型铸造R——熔模铸造K——壳型铸造B——变质处理(表一)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi7Mg ZL101 S、R、J、K F 155 2 50 S、R、J、K T2 135 2 45 JB T4 185 4 50 S、R、K T4 175 4 50 J、JB T5 205 2 60 S、R、K T5 195 2 60 SB、RB、KB T5 195 2 60 SB、RB、KB T6 225 1 70 SB、RB、KB T7 195 2 60 SB、RB、KB T8 155 3 55ZAlSi7MgA ZL101A S、R、K T4 195 5 60 J、JB T4 225 5 60 S、R、K T5 235 4 70 SB、RB、KB T5 235 4 70 JB、J T5 265 4 70 SB、RB、KB T6 275 2 80 JB、J T6 295 3 80ZAlSi12 ZL102 SB、JB、RB、KNF 145 4 50 J F 155 2 50 SB、JB、RB、KBT2 135 4 50 J T2 145 3 50ZAlSi9Mg ZL104 S、J、R、K F 145 4 50 J T1 155 2 50 SB、RB、KB T6 135 4 50 J、JB T6 145 3 50!-ZAlSi5Cu1Mg ZL105 S、J、R、K T1 155 0.5 65 S、R、K T5 195 1 70 J T5 235 0.5 70 S、R、K T6 225 0.5 70 S、J、R、K T7 175 1 65ZAlSi5Cu1MgA Z L105A SB、R、K T5 275 1 80 J、JB T5 295 2 80(表二)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)ZAlSi8Cu1Mg ZL106 SB F 175 1 70 JB T1 195 1.5 70 SB T5 235 2 60 JB T5 255 2 70 SB T6 245 1 80 JB T6 265 2 70 SB T7 225 2 60 J T7 245 2 60ZAlSi7Cu4 ZL107 SB F 165 2 65 SB T6 245 2 90 J F 195 2 70 J T6 275 2.5 100ZAlSi12Cu2Mg1 ZL108 J T1 195 —85 J T6 255 —90ZAlSi12Cu1Mg1Ni1 Z L109 J T1 195 0.5 90 J T6 245 —100ZAlSi5Cu6Mg ZL110 S F 125 —80 J F 155 —80 S T1 145 —80 J T1 165 —90ZAlSi9Cu2Mg ZL111 J F 205 1.5 80 SB T6 255 1.5 90 J、JB T6 315 2 100ZAlSi7Mg1A ZL114A SB T5 290 2 85 J、JB T5 310 3 90ZAlSi5Zn1Mg ZL115 S T4 225 4 70 J T4 275 6 80 S T5 275 3.5 90 J T5 315 5 100(表三)合金牌号合金代号铸造方法合金状态力学性能，≥抗拉强度σb/MPa伸长率δ5(%)布氏硬度(HBS)(5/250/30)!-ZAlSi8MgBe ZL116 S T4 225 4 70 J T4 275 6 80 S T5 295 2 85 J T5 335 4 90ZAlCu5Mn ZL201 S、J、R、KT4 295 8 70 S、J、R、KT5 335 4 90 S T7 315 2 80ZAlCu5MnA ZL201A S、J、R、KT5 390 8 100ZAlCu4 ZL203 S、R、K T4 195 6 60 J T4 205 6 60 S、R、K T5 215 3 70 J T5 225 3 70ZAlCu5MnCdA ZL204A S T5 440 4 100ZAlCu5MnCdVA Z L205A S T5 440 7 100 S T6 470 3 120 S T7 460 2 110ZAlRE5Cu3Si2 ZL207 S T1 165 —75 J T1 175 —75ZAlMg10 ZL301 S、J、R T4 280 10 60ZAlMg5Si1 ZL303 S、J、R、KF 145 1 55ZAlMg8Zn1 ZL305 S T4 290 8 90ZAlZn11Si7 ZL401 S、R、K T1 195 2 80 J T1 245 1.5 90ZAlZn6Mg ZL402 J T1 235 4 70 S T1 215 4 65压铸铝合金的力学性能(GB/T15115—1994)牌号代号抗拉强度σb/MPa伸长率δ5(%)(L0＝50)布氏硬度HBS5/250/30YZAlSi12 YL102 ≥220≥2≥60 YZAlSi10Mg YL104 ≥220≥2≥70 YZAlSi12Cu2 YL108 ≥240≥1≥90 YZAlSi9Cu4 YL112 ≥240≥1≥85 YZAlSi11Cu3 YL113 ≥230≥1≥80 YZAlSi17Cu5Mg YL117 ≥220＜1 —YZAlMg5Si1 YL302 ≥220≥2≥70铸造铝合金低温力学性能合金代号状态试验温度/℃抗拉强度/MPa屈服强度/MPa伸长率(%)冲击韧度/J·cm-2ZL101 T5 -70 189 133 3.7 4.0!--196 223 157 2.8 3.6 T6-70 231 215 1.3 2.4 -196 257 231 0.9 2.3 ZL102铸态-40 190 — 9 6.0 -70 200 — 8 5.0 ZL104 T6-40 280 — 3.5 2.5 -70 290 — 2.8 2.5 -196 330 — 2.5 2.5 ZL201T4 -40 280 — 6.5 — -70 280 — 6.5 — T5-50 300 — 5 — ZL301 T4-70 298 212 7.7 7.0 -196 247 233 1.2 2.3 ZL402 自然时效 -70 270 — 5 —铸造铝合金物理性能合金代号密度ρ/g·cm-3 熔化温度范围 /℃20～100℃时平均线膨胀系数α /μm·(m·K)-1 100℃时比热容с /J·(kg·K)-1 25℃时热导率λ /W·(m·K)-1 20℃时电导率κ (%IACS) 20℃时电阻率ρ/nΩ·m ZL101 2.66 577～620 23.0 879 151 36 45.7 ZL101A 2.68 557～613 21.4 963 150 36 44.2 ZL102 2.65 577～600 21.1 837 155 40 54.8 ZL104 2.65 569～601 21.7 753 147 37 46.8 ZL105 2.68 570～627 23.0 837 159 36 46.2 ZL106 2.73 — 21.4 963 100.5 — — ZL108 2.68 — — — 117.2 — — ZL109 2.68 — 19 963 117.2 29 59.4 ZL111 2.69 — 18.9 — — — — ZL201 2.78 547.5～650 19.5 837 113 — 59.5 ZL201A 2.83 547.5～650 22.6 833 105 — 52.2 Zl202 2.91 — 22.0 963 134 34 52.2 ZL203 2.80 — 23.0 837 154 35 43.3 ZL204A 2.81 544～650 22.03 — — — — ZL205A 2.82 544～633 21.9 888 113 — — Zl206 2.90 542～631 20.6 — 155 — 64.5 ZL207 2.83 603～637 23.6 — 96.3 — 53 Zl208 2.77 545～642 22.5 — 155 — 46.5 ZL301 2.55 — 24.5 1047 92.1 21 91.2。

表1铜及铜合金
表1铜及铜合金（续）
表2铝及铝合金
表2铝及铝合金（续）
表2（续）铝及铝合金新旧状态对照表
状态名称旧状态符号新状态符号
退火状态M O
硬状态Y HX8
软硬状态Y1 HX6
半硬状态Y2 HX4
1/4硬状态Y4 HX2
软状态R F、H112
CZ T3 T4 自然时效状态
MCZ T42
CS T6 人工时效状态
MCS T62
注：原以R状态交货的，提供CZ、CS试样性能的产品，其状态可分别对应新代号：T42、T62
表3 铸造及压铸铝合金
表4 铜合金、镁合金和锌合金
表5 黑色金属材料
表5黑色金属材料（续）
表5黑色金属材料（续）
表5黑色金属材料（续）
表5黑色金属材料（续）
表6 非金属材料(光学玻璃)
表6非金属材料(光学玻璃)（续）
表6非金属材料(光学玻璃)（续）。

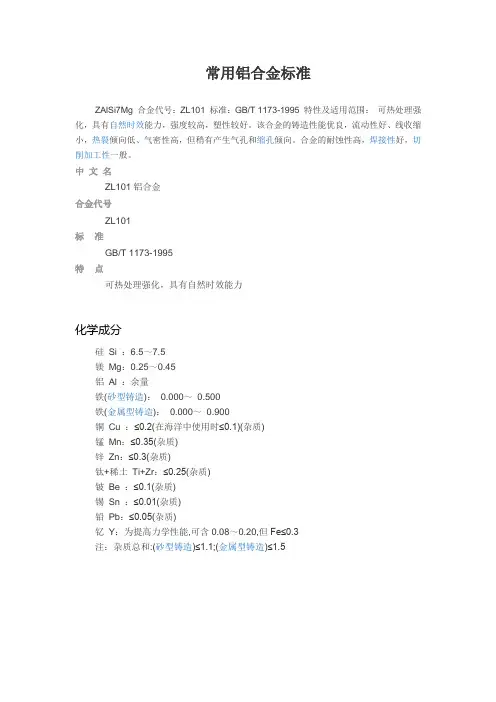

常用铝合金标准
ZAlSi7Mg 合金代号：ZL101 标准：GB/T 1173-1995 特性及适用范围：可热处理强化，具有自然时效能力，强度较高，塑性较好。

该合金的铸造性能优良，流动性好、线收缩小，热裂倾向低、气密性高，但稍有产生气孔和缩孔倾向。

合金的耐蚀性高，焊接性好，切削加工性一般。

中文名
ZL101铝合金
合金代号
ZL101
标准
GB/T 1173-1995
特点
可热处理强化，具有自然时效能力
化学成分
硅Si ：6.5～7.5
镁Mg：0.25～0.45
铝Al ：余量
铁(砂型铸造)：0.000～0.500
铁(金属型铸造)：0.000～0.900
铜Cu ：≤0.2(在海洋中使用时≤0.1)(杂质)
锰Mn：≤0.35(杂质)
锌Zn：≤0.3(杂质)
钛+稀土Ti+Zr：≤0.25(杂质)
铍Be ：≤0.1(杂质)
锡Sn ：≤0.01(杂质)
铅Pb：≤0.05(杂质)
钇Y：为提高力学性能,可含0.08～0.20,但Fe≤0.3
注：杂质总和:(砂型铸造)≤1.1;(金属型铸造)≤1.5。

铝合金铸造件检验技术条件（试行）1 内容及适用范围本标准根据GB/T 1173-1995及GB/T 9438-1999的相关内容，规定了铝合金铸件的分类和铸件的外观质量、内在质量以及铸件修补等内容的技术要求与检验规则等。

本标准适用于我公司采用金属型铸造所生产的制动器上、下泵体等铸件（不含压力铸造）。

根据工作条件、用途以及在使用过程中如果损坏，所能造成的危害程度，将铸件分类如下：2?技术要求2．1 化学成分2．1．1合金的化学成分根据GB/T 1173-1995的规定，应符合表2-1及表2-2的规定。

2．1．2当使用杂质总和来表示杂质含量时，如无特殊规定，其中每一种未列出的元素含量不大于0.02%。

2．2 状态2．2．1铸件按表2-3的规定，呈铸态或热处理状态供应。

注：在保证合金机械性能前提下，可以不加铍（Be）。

2．3 机械性能2．3．1 每批铸件应按其类别检验机械性能。

2．3．2 合金及其铸件的机械性能应符合表2-3的规定。

2．4外观质量2．4．1铸件在进行表面粗糙度、表面缺陷、尺寸等外观质量检验之前，飞边、溢流口、隔皮等应清理干净、平整，但不可在非加工表面上留有明显的凿痕，且宽度不得超过2mm。

2．4．2铸件的表面粗糙度Ra为6.3μm以上。

2．4．3非加工表面的浇冒口，应清理到与铸件表面齐平；待加工表面的浇冒口残留量应不大于3mm。

2．4．4清除飞翅、夹砂等多肉类缺陷，铸件的内外表面由于型芯及顶杆的磨损所产生的飞边、毛刺应清除干净。

2．4．5根据顾客图样或技术文件的要求，铸件表面可进行喷砂处理。

2．4．6铸件上作为基准用的部位应平整，不允许存在任何凸起痕迹，装饰面上不允许有推杆痕迹（图样上注明）。

2．4．7非加工表面上，由于模具组合镶并或受分型面影响而形成的铸件表面高低不平差值不得超过0.3mm。

2．4. 8非加工表面上，不允许有超过表2-4（Ⅰ）级规定的花纹、麻面和有色斑点。

2．4．9铸件尺寸应符合图样的要求。
