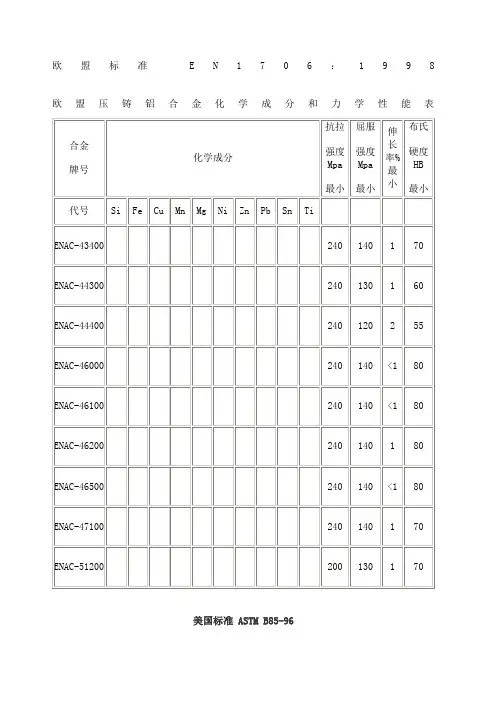

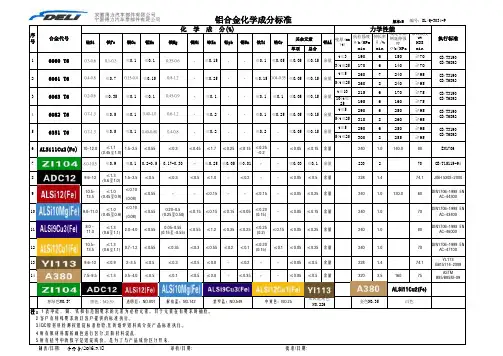

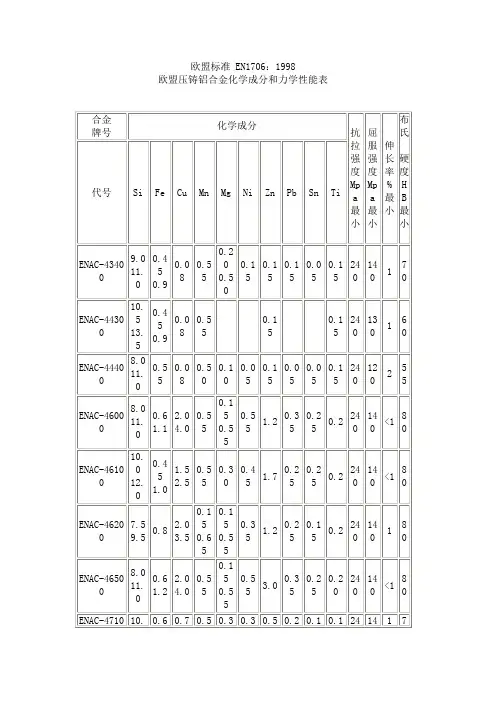

Juni 2010DEUTSCHE NORMNormenausschuss Gießereiwesen (GINA) im DINPreisgruppe 15DIN Deutsches Institut für Normung e.V. · Jede Art der Vervielfältigung, auch auszugsweise, nur mit Genehmigung des DIN Deutsches Institut für Normung e.V., Berlin, gestattet.ICS 77.150.10!$Z?n"1552875www.din.de DDIN EN 1706Aluminium und Aluminiumlegierungen –Gussstücke –Chemische Zusammensetzung und mechanische Eigenschaften;Deutsche Fassung EN 1706:2010Aluminium and aluminium alloys –Castings –Chemical composition and mechanical properties;German version EN 1706:2010Aluminium et alliages d’aluminium –Pièces moulées –Composition chimique et caractéristiques mécaniques;Version allemande EN 1706:2010©Alleinverkauf der Normen durch Beuth Verlag GmbH, 10772 BerlinErsatz fürDIN EN 1706:1998-06www.beuth.deGesamtumfang 33 SeitenR o b e r t B o s c h G m b H ;;DIN EN 1706:2010-062Nationales VorwortDieses Dokument (EN 1706:2010) wurde von der Arbeitsgruppe 10 …Gussstücke“ (Sekretariat: AENOR, Spanien) im Technischen Komitee CEN/TC 132 …Aluminium und Aluminiumlegierungen“ (Sekretariat: AFNOR, Frankreich) des Europäischen Komitees für Normung (CEN) überarbeitet.Das zuständige deutsche Normungsgremium ist der Arbeitsausschuss NA 036-00-07 AA …Aluminiumguss-legierungen“ des Normenausschusses Gießereiwesen (GINA) im DIN Deutsches Institut für Normung e. V . ÄnderungenGegenüber DIN EN 1706:1998-06 wurden folgende Änderungen vorgenommen:a) im Anwendungsbereich die neue Verweisung auf EN 576 hinzugefügt und die Verweisung aufEN ISO 8062-3 aktualisiert; b) neue normative Verweisungen hinzugefügt (EN 576, EN 1559-1, EN 1559-4 und EN ISO 6506-1). Dienormative Verweisung auf EN 10003-1 gestrichen; c) Begriff 3.10 …Bestelldokument“ hinzugefügt;d) Abschnitt 4 …Bestellangaben“ aufgenommen und die folgende Nummerierung um eins erhöht; e) im Unterabschnitt 5.2 den zweiten Absatz (Referenz auf EN 576) hinzugefügt; f) Unterabschnitt 5.5 …Produktbezeichnung auf Zeichnungen“ geändert; g) Unterabschnitt 7.3.2.5 …Druckguss-Probestäbe“ geändert;h) im Unterabschnitt 7.4 die Verweisung auf EN ISO 6506-1 aktualisiert, vorher EN 10003-1;i) in Tabelle 1 die neue Legierungsgruppe …Al“ hinzugefügt einschließlich der Sorten Al 99,6E und Al 99,7E; j) in Tabelle 1 die folgenden Legierungen gestrichen: EN AC-45200 [EN AC-Al Si5Cu3Mn], EN AC-51000[EN AC-Al Mg3(b)], EN AC-71000 [EN AC-Al Zn5Mg]; k) in Tabelle 1 die folgenden neuen Legierungen hinzugefügt: EN AC-21200 [EN AC-Al Cu4MnMg],EN AC-43500 [EN AC-Al Si10MnMg], EN AC-44500 [EN AC-Al Si12(Fe)(b)], EN AC-45500 [EN AC-Al Si7Cu0,5Mg], EN AC-48100 [EN AC-Al Si17Cu4Mg], EN AC-51500 [EN AC-Al Mg5Si2Mn], EN AC-71100 [EN AC-Al Zn10Si8Mg]; l) in Tabelle 1 die Fußnoten …b“ bis …j“ hinzugefügt;m) in Tabelle 2 die folgenden Legierungen gestrichen: EN AC-45200 [EN AC-Al Si5Cu3Mn], EN AC-51000[EN AC-Al Mg3(b)], EN AC-71000 [EN AC-Al Zn5Mg]; n) in Tabelle 2 die Legierungsgruppe …Al“ und die folgenden Legierungen hinzugefügt: EN AC-21200[EN AC-Al Cu4MnMg], EN AC-44400 [EN AC-Al Si9], EN AC-45500 [EN AC-Al Si7Cu0,5Mg], EN AC-71100 [EN AC-Al Zn10Si8Mg]; o) in Tabelle 3 die folgenden Legierungen gestrichen: EN AC-45200 [EN AC-Al Si5Cu3Mn], EN AC-51000[EN AC-Al Mg3(b)], EN AC-71000 [EN AC-Al Zn5Mg];R o b e r t B o s c h G m b H ;;DIN EN 1706:2010-063p) in Tabelle 3 die Legierungsgruppe …Al“ und die folgenden Legierungen hinzugefügt: EN AC-21200[EN AC-Al Cu4MnMg], EN AC-44400 [EN AC-Al Si9], EN AC-45500 [EN AC-Al Si7Cu0,5Mg], EN AC-71100 [EN AC-Al Zn10Si8Mg]; q) in Tabelle 4 die Legierung EN AC-45200 [EN AC-Al Si5Cu3Mn] gestrichen;r) in Tabelle 4 die Legierungsgruppe …Al“ und die Legierung EN AC-48100 [EN AC-Al Si17Cu4Mg] aufge-nommen; s) den früheren Anhang A (informativ) in Anhang A (informativ) und Anhang B (informativ) aufgeteilt;t) in Tabelle A.1 die Legierungsgruppe …Al“ und die folgenden Legierungen hinzugefügt: EN AC-43500[EN AC-Al Si10MnMg], EN AC-44500 [EN AC-Al Si12(Fe)(b)], EN AC-48100 [EN AC-Al Si17Cu4Mg], EN AC-51500 [EN AC-Al Mg5Si2Mn]; u) in Tabelle B.1 die gleichen Legierungen wie in Tabelle 1 hinzugefügt bzw. gestrichen, eine neue Fußnote…k“ aufgenommen, für einige Legierungen die Eignung von einigen Gießverfahren überarbeitet; v) Anhang C …Gegenüberstellung der Bezeichnungen der Aluminium-Gusslegierungen“ hinzugefügt; w) Literaturhinweise aufgenommen. Frühere Ausgaben DIN 1713: 1935-09, 1937-09 DIN 1713: 1941-06 DIN 1713-2: 1941-12 DIN 1744: 1936-09, 1940-03 DIN 1725: 1942-11DIN 1725-2: 1943-07, 1945-01, 1951-06, 1959x-06, 1970-09, 1973-05, 1973-09, 1986-02 DIN 1725-2 Bbl 1: 1986-02 DIN EN 1706:1998-06R o b e r t B o s c h G m b H ;;DIN EN 1706:2010-064— Leerseite —R o b e r t B o s c h G m b H ;;EUROPÄISCHE NORM EUROPEAN STANDARD NORME EUROPÉENNEEN 1706März 2010ICS 77.150.10Ersatz für EN 1706:1998Deutsche FassungAluminium und Aluminiumlegierungen —Gußstücke —Chemische Zusammensetzung und mechanische EigenschaftenAluminium and aluminium alloys —Castings —Chemical composition and mechanical propertiesAluminium et alliages d'aluminium —Pièces moulées —Composition chimique et caractéristiques mécaniquesDiese Europäische Norm wurde vom CEN am 6. Februar 2010 angenommen.Die CEN-Mitglieder sind gehalten, die CEN/CENELEC-Geschäftsordnung zu erfüllen, in der die Bedingungen festgelegt sind, unter denen dieser Europäischen Norm ohne jede Änderung der Status einer nationalen Norm zu geben ist. Auf dem letzten Stand befindliche Listen dieser nationalen Normen mit ihren bibliographischen Angaben sind beim Management-Zentrum des CEN oder bei jedem CEN-Mitglied auf Anfrage erhältlich.Diese Europäische Norm besteht in drei offiziellen Fassungen (Deutsch, Englisch, Französisch). Eine Fassung in einer anderen Sprache, die von einem CEN-Mitglied in eigener Verantwortung durch Übersetzung in seine Landessprache gemacht und dem Management-Zentrum mitgeteilt worden ist, hat den gleichen Status wie die offiziellen Fassungen.CEN-Mitglieder sind die nationalen Normungsinstitute von Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, den Niederlanden, Norwegen, Österreich, Polen,Portugal, Rumänien, Schweden, der Schweiz, der Slowakei, Slowenien, Spanien, der Tschechischen Republik, Ungarn, dem Vereinigten Königreich und Zypern.E U R O P ÄI S C H E S K O M I T E EF ÜR N O R M U NG EUROPEAN COMMITTEE FOR STANDARDIZATION C O M I T É E U R O P ÉE N D E N O R M A L I S A T I O NManagement-Zentrum: Avenue Marnix 17, B-1000 Brüssel© 2010 CENAlle Rechte der Verwertung, gleich in welcher Form und in welchemVerfahren, sind weltweit den nationalen Mitgliedern von CEN vorbehalten.Ref. Nr. EN 1706:2010 DR o b e r t B o s c h G m b H ;;2InhaltSeiteVorwort ................................................................................................................................................................3 1 Anwendungsbereich .............................................................................................................................6 2 Normative Verweisungen......................................................................................................................6 3 Begriffe ...................................................................................................................................................7 4 Bestellangaben......................................................................................................................................8 5 Bezeichnungssysteme.. (8)5.1 Numerisches Bezeichnungssystem....................................................................................................8 5.2 Bezeichnungssystem mit chemischen Symbolen.............................................................................8 5.3 Bezeichnung der Werkstoffzustände...................................................................................................8 5.4 Bezeichnungen der Gießverfahren......................................................................................................8 5.5 Produktbezeichnung auf Zeichnungen...............................................................................................9 6 Chemische Zusammensetzung............................................................................................................96.1 Allgemeines............................................................................................................................................9 6.2 Proben für die Analyse..........................................................................................................................9 7 Mechanische Eigenschaften..............................................................................................................147.1 Allgemeines.........................................................................................................................................14 7.2 Zugversuch..........................................................................................................................................17 7.3 Probestäbe..........................................................................................................................................18 7.3.1 Allgemeines.........................................................................................................................................18 7.3.2 Getrennt gegossene Probestäbe......................................................................................................18 7.3.3 Probestäbe, aus dem Gussstück entnommen.................................................................................19 7.4 Härteprüfung.......................................................................................................................................19 8Rundungsregeln zum Nachweis der Übereinstimmung.................................................................19 Anhang A (informativ) Mechanische Eigenschaften von Druckgusslegierungen.....................................20 Anhang B (informativ) Vergleich der Gießcharakteristika, der mechanischen und anderenEigenschaften.....................................................................................................................................21 Anhang C (informativ) Gegenüberstellung der Bezeichnungen der Aluminium-Gusslegierungen........27 Literaturhinweise (29)TabellenTabelle 1 — Chemische Zusammensetzung der Gusslegierungen............................................................10 Tabelle 2 — Mechanische Eigenschaften von Sandgusslegierungen für getrennt gegosseneProbestäbe................................................................................................................................................15 Tabelle 3 — Mechanische Eigenschaften von Kokillengusslegierungen für getrennt gegosseneProbestäbe................................................................................................................................................16 Tabelle 4 — Mechanische Eigenschaften von Feingusslegierungen für getrennt gegosseneProbestäbe................................................................................................................................................17 Tabelle A.1 — Mechanische Eigenschaften von Druckgusslegierungen (siehe 7.3.2.5)..........................20 Tabelle B.1 — Vergleich der Gießcharakteristika, der mechanischen und anderen Eigenschaften ......21 Tabelle C.1 — Bezeichnung nach EN, ISO, AA und JIS. (27)EN 1706:2010 (D)DIN EN 1706:2010-06 R o b e r t B o s c h G m b H ;;3VorwortDieses Dokument (EN 1706:2010) wurde vom Technischen Komitee CEN/TC 132 …Aluminium und Aluminium-legierungen“ erarbeitet, dessen Sekretariat vom AFNOR gehalten wird.Diese Europäische Norm muss den Status einer nationalen Norm erhalten, entweder durch Veröffentlichung eines identischen Textes oder durch Anerkennung bis September 2010, und etwaige entgegenstehende nationale Normen müssen bis September 2010 zurückgezogen werden.Es wird auf die Möglichkeit hingewiesen, dass einige Texte dieses Dokuments Patentrechte berühren können. CEN [und/oder CENELEC] sind nicht dafür verantwortlich, einige oder alle diesbezüglichen Patentrechte zu identifizieren.CEN/TC 132 bekräftigt seine Vorgehensweise, dass in dem Fall, wenn ein Patentinhaber sich weigert, für genormte Erzeugnisse Lizenzen unter angemessenen und nicht diskriminierenden Bedingungen zu erteilen, dieses Erzeugnis aus der entsprechenden Norm entfernt werden muss. Dieses Dokument ersetzt EN 1706:1998.Im Rahmen seines Arbeitsprogramms hat das Technische Komitee CEN/TC 132 die CEN/TC 132/WG 10 …Gussstücke“ mit der Überarbeitung der EN 1706:1998 beauftragt.Außer einigen geringfügigen redaktionellen Änderungen wurden die folgenden technischen Änderungen während der Überarbeitung durchgeführt:a) Im Anwendungsbereich wurde die neue Verweisung auf EN 576 hinzugefügt und die Verweisung aufEN ISO 8062-3 aktualisiert. b) Neue normative Verweisungen wurden hinzugefügt (EN 576, EN 1559-1, EN 1559-4 and EN ISO 6506-1).Die Normative Verweisung auf EN 10003-1 wurde gestrichen. c) Der Begriff 3.10, Bestelldokument, wurde hinzugefügt.d) Abschnitt 4, Bestellangaben, wurde aufgenommen und die folgende Nummerierung um eins erhöht. e) Im Unterabschnitt 5.2 wurde der zweite Absatz (Referenz auf EN 576) hinzugefügt. f)Unterabschnitt 5.5, Produktbezeichnung auf Zeichnungen, wurde geändert.g) Unterabschnitt 7.3.2.5, Druckguss-Probestäbe, wurde geändert.h) Im Unterabschnitt 7.4 wurde die Verweisung auf EN ISO 6506-1 aktualisiert, vorher EN 10003-1. i) In Tabelle 1 wurde die neue Legierungsgruppe …Al“ hinzugefügt einschließlich der Sorten Al 99,6E und Al 99,7E.j)In Tabelle 1 wurden die folgenden Legierungen gestrichen: 1) EN AC-45200 [EN AC-Al Si5Cu3Mn]; 2) EN AC-51000 [EN AC-Al Mg3(b)];3) EN AC-71000 [EN AC-Al Zn5Mg].EN 1706:2010 (D)DIN EN 1706:2010-06R o b e r t B o s c h G m b H ;;4k) In Tabelle 1 wurden die folgenden neuen Legierungen hinzugefügt:1) EN AC-21200 [EN AC-Al Cu4MnMg]; 2) EN AC-43500 [EN AC-Al Si10MnMg]; 3) EN AC-44500 [EN AC-Al Si12(Fe)(b)]; 4) EN AC-45500 [EN AC-Al Si7Cu0,5Mg]; 5) EN AC-48100 [EN AC-Al Si17Cu4Mg]; 6) EN AC-51500 [EN AC-Al Mg5Si2Mn]; 7) EN AC-71100 [EN AC-Al Zn10Si8Mg]. l)In Tabelle 1, wurden die Fußnoten …b“ bis …j“ hinzugefügt.m) In Tabelle 2 wurden die folgenden Legierungen gestrichen:1) EN AC-45200 [EN AC-Al Si5Cu3Mn]; 2) EN AC-51000 [EN AC-Al Mg3(b)]; 3) EN AC-71000 [EN AC-Al Zn5Mg].n) In Tabelle 2 wurden die Legierungsgruppe …Al“ und die folgenden Legierungen hinzugefügt:1) EN AC-21200 [EN AC-Al Cu4MnMg]; 2) EN AC-44400 [EN AC-Al Si9];3) EN AC-45500 [EN AC-Al Si7Cu0,5Mg]; 4) EN AC-71100 [EN AC-Al Zn10Si8Mg].o) In Tabelle 3 wurden die folgenden Legierungen gestrichen:1) EN AC-45200 [EN AC-Al Si5Cu3Mn]; 2) EN AC-51000 [EN AC-Al Mg3(b)]; 3) EN AC-71000 [EN AC-Al Zn5Mg].p) In Tabelle 3 wurden die Legierungsgruppe …Al“ und die folgenden Legierungen hinzugefügt:1) EN AC-21200 [EN AC-Al Cu4MnMg]; 2) EN AC-44400 [EN AC-Al Si9];3) EN AC-45500 [EN AC-Al Si7Cu0,5Mg]; 4) EN AC-71100 [EN AC-Al Zn10Si8Mg].q) In Tabelle 4 wurde die Legierung EN AC-45200 [EN AC-Al Si5Cu3Mn] gestrichen.r) In Tabelle 4 wurden die Legierungsgruppe …Al“ und die Legierung EN AC-48100 [EN AC-Al Si17Cu4Mg]aufgenommen.EN 1706:2010 (D)DIN EN 1706:2010-06 R o b e r t B o s c h G m b H ;;5s) Der frühere Anhang A (informativ) wurde aufgeteilt in Anhang A (informativ) und Anhang B (informativ). t)In Tabelle A.1 wurden die Legierungsgruppe …Al“ und die folgenden Legierungen hinzugefügt: 1) EN AC-43500 [EN AC-Al Si10MnMg]; 2) EN AC-44500 [EN AC-Al Si12(Fe)(b)]; 3) EN AC-48100 [EN AC-Al Si17Cu4Mg]; 4) EN AC-51500 [EN AC-Al Mg5Si2Mn].u) In Tabelle B.1 wurden die gleichen Legierungen wie in Tabelle 1 hinzugefügt bzw. gestrichen. Eine neueFußnote …k“ wurde aufgenommen. Für einige Legierungen wurde die Eignung von einigen Gießverfahren überarbeitet. v) Anhang C, Gegenüberstellung der Bezeichnungen der Aluminium-Gusslegierungen, wurde hinzugefügt. w) Literaturhinweise wurden ebenfalls aufgenommen.Entsprechend der CEN/CENELEC-Geschäftsordnung sind die nationalen Normungsinstitute der folgenden Länder gehalten, diese Europäische Norm zu übernehmen: Belgien, Bulgarien, Dänemark, Deutschland, Estland, Finnland, Frankreich, Griechenland, Irland, Island, Italien, Kroatien, Lettland, Litauen, Luxemburg, Malta, Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Schweden, Schweiz, Slowakei, Slowenien, Spanien, Tschechische Republik, Ungarn, Vereinigtes Königreich und Zypern.EN 1706:2010 (D)DIN EN 1706:2010-06R o b e r t B o s c h G m b H ;;61 AnwendungsbereichDiese Europäische Norm legt die Grenzen der chemischen Zusammensetzung von Aluminiumlegierungen für Gussstücke und die mechanischen Eigenschaften von getrennt gegossenen Probestäben für diese Legierungen fest.Anhang B wurde als Leitfaden zur Auswahl von Legierungen für eine spezifische Anwendung oder einen spezifischen Prozess aufgenommen.Diese Europäische Norm ist in Verbindung mit EN 576, EN 1559-1, EN 1559-4, EN 1676 und EN ISO 8062-3 anzuwenden.2 Normative VerweisungenDie folgenden zitierten Dokumente sind für die Anwendung dieses Dokuments erforderlich. Bei datierten Verweisungen gilt nur die in Bezug genommene Ausgabe. Bei undatierten Verweisungen gilt die letzte Ausgabe des in Bezug genommenen Dokuments (einschließlich aller Änderungen).EN 576, Aluminium und Aluminiumlegierungen — Unlegiertes Aluminium in Masseln — Spezifikationen EN 1559-1, Gießereiwesen — Technische Lieferbedingungen — Teil 1: AllgemeinesEN 1559-4, Gießereiwesen — Technische Lieferbedingungen — Teil 4: Zusätzliche Anforderungen an Guss-stücke aus AluminiumlegierungenEN 1780-1, Aluminium und Aluminiumlegierungen — Bezeichnung von legiertem Aluminium in Masseln, Vorlegierungen und Gussstücken — Teil 1: Numerisches BezeichnungssystemEN 1780-2, Aluminium und Aluminiumlegierungen — Bezeichnung von legiertem Aluminium in Masseln, Vorlegierungen und Gussstücken — Teil 2: Bezeichnungssystem mit chemischen SymbolenEN 1780-3, Aluminium und Aluminiumlegierungen — Bezeichnung von legiertem Aluminium in Masseln, Vorlegierungen und Gussstücken — Teil 3: Schreibregeln für die chemische Zusammensetzung EN 10002-1, Metallische Werkstoffe — Zugversuch — Teil 1: Prüfverfahren bei RaumtemperaturEN 12258-1, Aluminium und Aluminiumlegierungen — Begriffe und Definitionen — Teil 1: Allgemeine Begriffe EN ISO 6506-1, Metallische Werkstoffe — Härteprüfung nach Brinell — Teil 1: Prüfverfahren (ISO 6506-1:2005)EN 1706:2010 (D)DIN EN 1706:2010-06 R o b e r t B o s c h G m b H ;;73 BegriffeFür die Anwendung dieses Dokuments gelten die Begriffe nach EN 12258-1:1998 und die folgenden Begriffe. 3.1 GießenVerfahren, bei dem Flüssigmetall in eine Form oder Kokille gegossen wird, in der es erstarrt [EN 12258-1:1998, 4.1.1]3.2SandgussGießverfahren, bei dem Flüssigmetall in eine Sandform gegossen wird und (bei Atmosphärendruck) erstarrt [EN 12258-1:1998, 4.1.8]3.3KokillengussGießverfahren, bei dem Flüssigmetall in eine Metallform gegossen wird und (bei Atmosphärendruck) erstarrt [EN 12258-1:1998, 4.1.9]3.4NiederdruckkokillengussGießverfahren, bei dem Flüssigmetall in eine Metallform gegossen und bei niedrigem Druck (typischerweise 7 kPa über atmosphärischem Druck) erstarrt [EN 12258-1:1998, 4.1.11]ANMERKUNGDieses Gießverfahren ist auch mit einer Sandform anwendbar, genannt …Niederdrucksandguss“.3.5DruckgussGießverfahren, bei dem Flüssigmetall in eine Metallform gegossen wird und bei hohem Druck (typischerweise 7 MPa) erstarrt[EN 12258-1:1998, 4.1.10]3.6FeingussGießverfahren, welches durch die folgenden beiden Prozessstufen gekennzeichnet ist:a) Herstellung einer Keramikform mit Hilfe eines Modells aus Wachs oder aus einem thermoplastischenKunststoff, welches während dieses Prozesses verloren geht; und b) Gießen des Metalls in diese Keramikform [EN 12258-1:1998, 4.1.12]3.7FließvermögenFähigkeit einer Legierung dünnwandige Gussstücke zu bilden und genaue Einzelheiten des Gussstücks wiederzugeben3.8WarmrissneigungTendenz zur Rissbildung in einem Gussstück aufgrund von inneren Spannungen während der ErstarrungEN 1706:2010 (D)DIN EN 1706:2010-06R o b e r t B o s c h G m b H ;;83.9DruckdichtheitEigenschaft, bei der Druckprüfung keine Undichtheit zu haben3.10BestelldokumentDokument oder Reihe von Dokumenten, das (die) zum Zeitpunkt der Bestellung zwischen Lieferer und Käufer vereinbart wurde(n)ANMERKUNG Ein Bestelldokument kann ein Auftrag des Käufers sein, der vom Lieferer bestätigt wird oder ein Angebot des Lieferers, das vom Käufer bestätigt wird.4 BestellangabenDas Bestelldokument muss einen Verweis auf diese Europäische Norm enthalten. Es muss alle die nach EN 1559-1 und EN 1559-4 geforderten Bestellangaben enthalten.5 Bezeichnungssysteme5.1 Numerisches BezeichnungssystemDas numerische Bezeichnungssystem muss in Übereinstimmung mit EN 1780-1 sein.5.2 Bezeichnungssystem mit chemischen SymbolenDas Bezeichnungssystem mit chemischen Symbolen muss in Übereinstimmung mit EN 1780-2 sein. Für unlegierte Sorten muss die Bezeichnung in Übereinstimmung mit EN 576 sein.5.3 Bezeichnung der WerkstoffzuständeDie folgenden Abkürzungen müssen zur Bezeichnung der Werkstoffzustände für die Bedingungen der Wärmebehandlung angewendet werden, auf die in den Tabellen 2, 3, 4 und A.1 verwiesen wird: ⎯ FGusszustand;⎯ O weichgeglüht; ⎯ T1 kontrollierte Abkühlung nach dem Guss und kaltausgelagert; ⎯ T4 lösungsgeglüht und kaltausgelagert — wo anwendbar;⎯ T5 kontrollierte Abkühlung nach dem Guss und warmausgelagert oder überaltert; ⎯ T6lösungsgeglüht und vollständig warmausgelagert;⎯ T64 lösungsgeglüht und nicht vollständig warmausgelagert — Unteralterung; ⎯ T7lösungsgeglüht und überaltert (warmausgelagert) (stabilisierter Zustand).ANMERKUNG Bei Aluminium-Gusslegierungen, die nach dem Lösungsglühen bei erhöhten Temperaturen abgeschreckt werden, können Verformungen auftreten.5.4 Bezeichnungen der GießverfahrenDie folgenden Kurzzeichen sind zur Bezeichnung der verschiedenen Gießverfahren zu verwenden: ⎯ S Sandguss; ⎯ K Kokillenguss;⎯ D Druckguss; ⎯ L Feinguss.EN 1706:2010 (D)DIN EN 1706:2010-06 R o b e r t B o s c h G m b H ;;95.5 Produktbezeichnung auf ZeichnungenDie komplette Bezeichnung des Gussstücks muss auf der Zeichnung als Teil der Bestellangaben angegeben werden. Diese Bezeichnung enthält: ⎯ die Nummer dieser Europäischen Norm; ⎯ die Legierungsbezeichnung; ⎯ die Bezeichnung des Gießverfahrens; ⎯ die Bezeichnung des Werkstoffzustands.BEISPIEL EN 1706 AC-42000-K-T6 ist die komplette Bezeichnung eines Kokillengussstücks aus der Legierung EN AC-42000, lösungsgeglüht und vollständig warmausgelagert.6 Chemische Zusammensetzung6.1 AllgemeinesDie chemische Zusammensetzung muss nach den in EN 1780-3 festgelegten Schreibregeln angegeben werden. Die chemische Zusammensetzung von Aluminium-Gusslegierungen mit ihren Grenzwerten, muss den Festlegungen in Tabelle 1 entsprechen.ANMERKUNG In Tabelle 1 sind ebenfalls die Zusammensetzungen von Masseln zur Herstellung von Gussstücken angegeben. Diese Werte stehen in Klammern, wenn sie von den Grenzwerten für Gussstücke abweichen und wurden EN 1676 entnommen.Wenn vorgeschrieben, müssen Analysen für die Elemente durchgeführt werden, für die besondere Grenzwerte in Tabelle 1 angegeben sind. Analysen für andere Elemente müssen nur durchgeführt werden, wenn sie zwischen Lieferer und Käufer vereinbart sind. Dies gilt speziell für die Elemente, die zur Kornfeinung oder Veredlung der Schmelze dienen, wie beispielsweise Natrium, Strontium, Antimon und Phosphor. Die Legierungselemente und Verunreinigungen müssen in der folgenden Reihenfolge angegeben werden: Silicium, Eisen, Kupfer, Mangan, Magnesium, Chrom, Nickel, Zink, Blei, Zinn, Titan, andere Elemente einzeln/gesamt, Aluminium.Zusätzlich festgelegte Elemente mit spezifischen Grenzwerten müssen in alphabetischer Reihenfolge ihrer chemischen Symbole nach Titan eingefügt werden oder sind in Fußnoten anzuordnen.6.2 Proben für die AnalyseSind Proben für die Analyse mittels Emissionsspektrometrie erforderlich, so müssen diese aus der Schmelze beim Gießen der Gussstücke entnommen und in eine metallische Form gegossen werden.ANMERKUNG Soll eine Analyse mittels Emissionsspektrometrie an einem Gussstück durchgeführt werden, so wird empfohlen, einen Teil des Gussstücks umzuschmelzen und in eine metallische Probenform zu gießen, um Seigerungs-effekte zu vermeiden. Bei diesem Umschmelzprozess verringern sich üblicherweise die Gehalte von bestimmten Elementen, wie z. B. Natrium, Strontium und Magnesium und daher sollten solche Elemente direkt aus dem Gussstück analysiert werden.Für die Probenahme und die Analyse wird empfohlen, bereits bestehende Regeln oder Normen anzuwenden, bis eine entsprechende Europäische Norm veröffentlicht ist.EN 1706:2010 (D)DIN EN 1706:2010-06R o b e r t B o s c h G m b H ;;10Tabelle 1 — Chemische Zusammensetzung der GusslegierungenChemische Zusammensetzung in Massenanteilen (%)LegierungsbezeichnungAndereBeimengungen a, gAlu- miniumLegierungs- gruppenumerisch chemische SymboleSi Fe Cu Mn Mg Cr Ni Zn Pb Sn Ti heinzeln gesamt– Al 99,6E 0,10 0,30 0,01 0,007 0,02 0,005 – 0,04 – – – 0,03 e – 99,60 min. Al d– Al 99,7E 0,07 0,20 0,01 0,005 0,02 0,004 – 0,04 – – – 0,03 f– 99,70 min.EN AC-21000 EN AC-Al Cu4MgTi 0,20(0,15) 0,35 (0,30) 4,2 bis 5,00,10 0,15 bis 0,35(0,20 bis 0,35)– 0,05 0,10 0,05 0,050,15 bis 0,30(0,15 bis 0,25) 0,03 0,10 Rest EN AC-21100 EN AC-Al Cu4Ti 0,18 (0,15) 0,19 (0,15) 4,2 bis 5,20,55 – – – 0,07 ––0,15 bis 0,30(0,15 bis 0,25)0,03 0,10 Rest AlCuEN AC-21200EN AC-Al Cu4MnMg 0,10 0,20 (0,15) 4,0 bis 5,00,20 bis 0,50 0,15 bis 0,50(0,20 bis 0,50) –0,05(0,03)0,10(0,05)0,03 0,030,10 (0,05) 0,03 0,10 Rest AlSiMgTi EN AC-41000 i EN AC-Al Si2MgTi 1,6 bis 2,40,60 (0,50) 0,10 (0,08) 0,30 bis 0,50 0,45 bis 0,65(0,50 bis 0,65) – 0,05 0,10 0,05 0,050,05 bis 0,20(0,07 bis 0,15)0,05 0,15 Rest EN AC-42000 i EN AC-Al Si7Mg 6,5 bis 7,50,55 (0,45) 0,20 (0,15) 0,35 0,20 bis 0,65(0,25 bis 0,65) – 0,15 0,15 0,15 0,050,25 j (0,20)0,05 0,15 Rest EN AC-42100 i EN AC-Al Si7Mg0,3 6,5 bis 7,50,19 (0,15) 0,05 (0,03) 0,10 0,25 bis 0,45(0,30 bis 0,45) – – 0,07 – – 0,25 j(0,18) 0,03 0,10 Rest AlSi7MgEN AC-42200 iEN AC-Al Si7Mg0,66,5 bis 7,50,19 (0,15) 0,05 (0,03) 0,10 0,45 bis 0,70(0,50 bis 0,70) – – 0,07 – – 0,25 j(0,18) 0,03 0,10 Rest EN AC-43000 i EN AC-Al Si10Mg(a) 9,0 bis 11,00,55 (0,40) 0,05 (0,03) 0,45 0,20 bis 0,45(0,25 bis 0,45) – 0,05 0,10 0,05 0,050,15 0,05 0,15 Rest EN AC-43100 i EN AC-Al Si10Mg(b) 9,0 bis 11,00,55 (0,45) 0,10 (0,08) 0,45 0,20 bis 0,45(0,25 bis 0,45) – 0,05 0,10 0,05 0,050,15 0,05 0,15 Rest EN AC-43200 EN AC-Al Si10Mg(Cu) 9,0 bis 11,00,65 (0,55) 0,35 (0,30) 0,55 0,20 bis 0,45(0,25 bis 0,45) – 0,15 0,35 0,10 –0,20(0,15)0,05 0,15 Rest EN AC-43300 i EN AC-Al Si9Mg9,0 bis 10,00,19 (0,15) 0,05 (0,03) 0,10 0,25 bis 0,45(0,30 bis 0,45) – – 0,07 – – 0,15 0,03 0,10 Rest EN AC-43400 i EN AC-Al Si10Mg(Fe) 9,0 bis 11,01,0 (0,45 bis 0,9)0,10 (0,08) 0,55 0,20 bis 0,50(0,25 bis 0,50) – 0,15 0,15 0,15 0,050,20(0,15)0,05 0,15 Rest AlSi10MgEN AC-43500 iEN AC-Al Si10MnMg c 9,0 bis 11,50,25 (0,20)0,05 (0,03)0,40 bis 0,800,10 bis 0,60(0,15 bis 0,60)– – 0,07 – –0,20(0,15)0,05 0,15 RestEN 1706:2010 (D)DIN EN 1706:2010-06 R o b e r t B o s c h G m b H ;;。
