铝材原材料mrt解释铝及其合金一、纯铝铝（aluminium，aluminum）的特点是密度小，为2.72g/cm３，仅为铁或铜密度的1/3左右。
导电、导热性能好，仅次于银和铜。
铝的化学性质很活泼，在空气中铝表面能与氧结合而形成一层致密Al2O3保护膜，阻止铝进一步被氧化。
因此，铝在空气和水中有较好的耐蚀性，但铝不能耐酸、碱、盐的腐蚀。
铝具有面心立方晶格，塑性好(δ＝50%，ψ＝80%)，能通过冷或热的压力加工制成线、板、带、管等型材，但强度不高，σb＝80MPa，冷加工后，σb＝(150～250)MPa。
所以纯铝主要用来制作电线、电缆、散热器及要求不锈耐蚀而强度要求不高的日用品或配制合金。
工业纯铝（commercial purity aluminium）不象化学纯铝那样纯，它或多或少存在有杂质(如Fe、Si等)。
铝中所含杂质数量愈多，其导电性、导热性、抗大气腐蚀性以及塑性就愈低。
我国工业纯铝的牌号是以杂质的限量来编制的，如L1、L2、L3……。
L是“铝”字汉语拼音字首，其后所附顺序号愈大，其纯度愈低。
二、铝合金纯铝的强度很低，不宜作结构材料，为提高其强度，最有效的办法是加入合金元素，如Si、Cu、Mg、Mn等，制成铝合金（aluminium alloy，aerolite）。
这些铝合金强度较高，仍具有密度小，特别是很高的比强度( 即强度极限与密度的比值)以及好的导热性及耐蚀性等。
(一)铝合金的分类根据铝合金的成分及生产工艺特点，可将铝合金分为形变铝合金和铸造铝合金两类。
由图可见，当成分小于D／点的合金，加热时能形成单相固溶体组织，塑性较好，适于压力加工，故称为形变铝合金。
形变铝合金中成分小于F点的，其固溶体的成分不随温度的变化而变化，因不能进行热处理强化，称为热处理不能强化的铝合金；成分位于F 与D／之间的合金，其固溶体成分随温度的变化而改变，因而可用热处理来强化，故称为热处理能强化的铝合金。

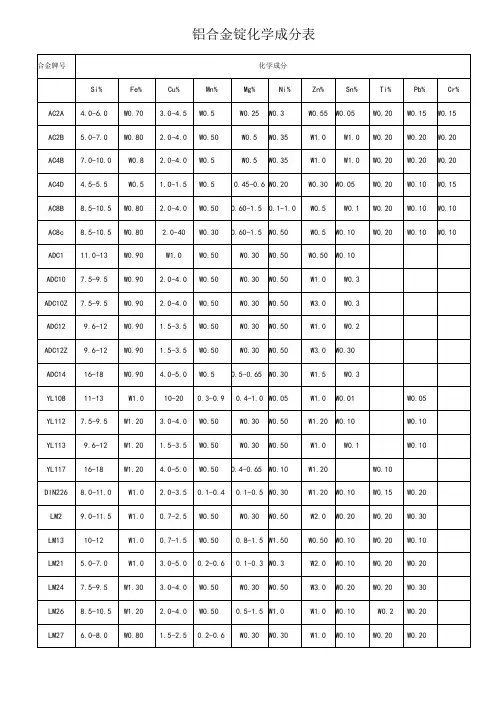

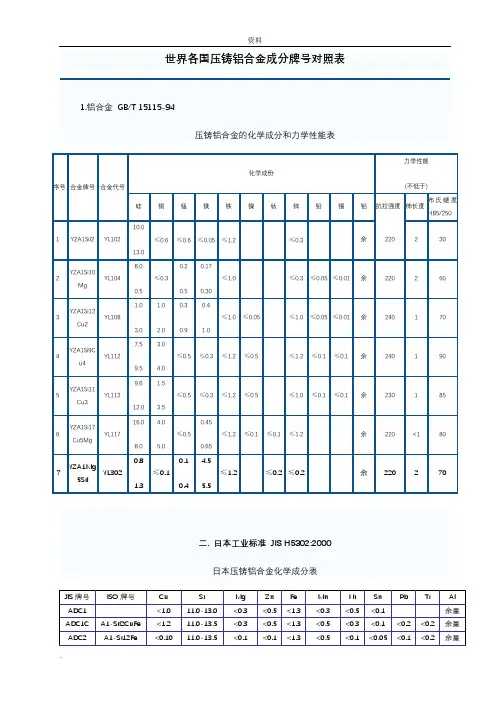

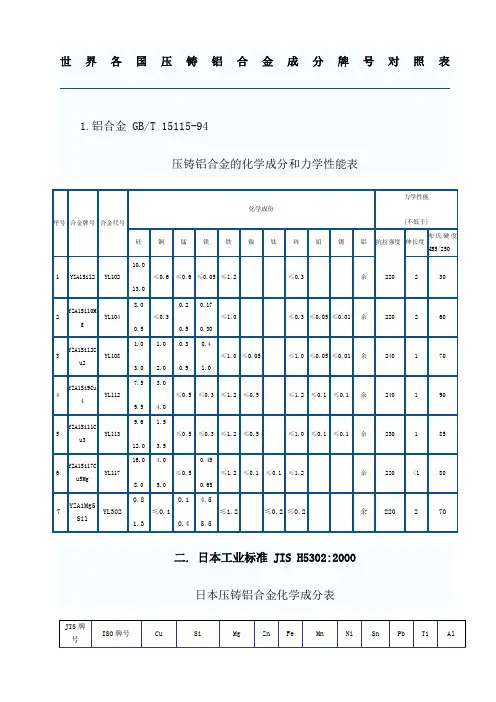

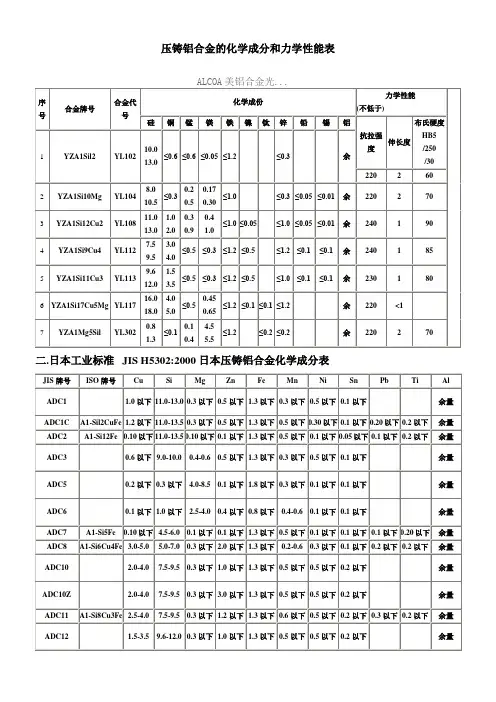

成分大于D／点的合金，具有低熔点共晶组织，流动性好，适于铸造，称为铸造铝合金，但不适于压力加工。
