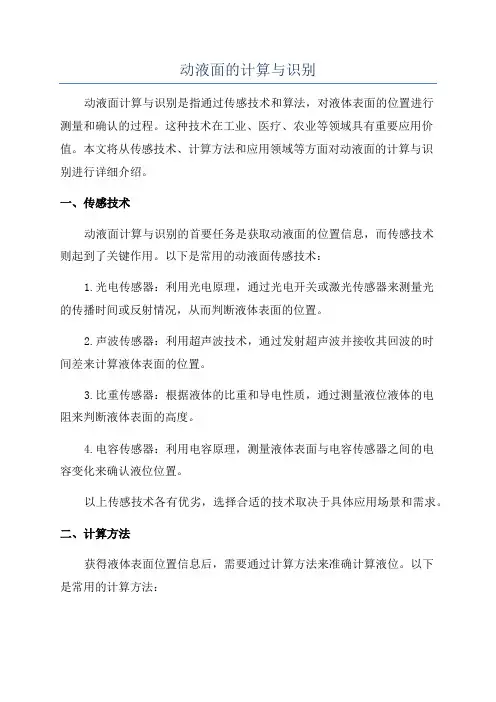

动液面的计算与识别

动液面的计算与识别动液面计算与识别是指通过传感技术和算法，对液体表面的位置进行测量和确认的过程。

这种技术在工业、医疗、农业等领域具有重要应用价值。

本文将从传感技术、计算方法和应用领域等方面对动液面的计算与识别进行详细介绍。

一、传感技术动液面计算与识别的首要任务是获取动液面的位置信息，而传感技术则起到了关键作用。

以下是常用的动液面传感技术：1.光电传感器：利用光电原理，通过光电开关或激光传感器来测量光的传播时间或反射情况，从而判断液体表面的位置。

2.声波传感器：利用超声波技术，通过发射超声波并接收其回波的时间差来计算液体表面的位置。

3.比重传感器：根据液体的比重和导电性质，通过测量液位液体的电阻来判断液体表面的高度。

4.电容传感器：利用电容原理，测量液体表面与电容传感器之间的电容变化来确认液位位置。

以上传感技术各有优劣，选择合适的技术取决于具体应用场景和需求。

二、计算方法获得液体表面位置信息后，需要通过计算方法来准确计算液位。

以下是常用的计算方法：1.阈值法：根据传感器输出的信号强度与事先设定的阈值进行比较，从而判断液体表面的高低状态。

2.插值法：利用多个传感器或测量点的数据进行插值计算，消除测量误差，提高测量精度。

3.滤波法：通过滑动平均、中值滤波、卡尔曼滤波等方法，对传感器输出的原始数据进行处理，消除噪声干扰，并提高信号的稳定性。

4.数据拟合法：使用数学模型对传感器输出的数据进行拟合，从而得到液面位置的准确数值。

以上计算方法通常需要结合实际应用场景的特点进行选择和优化。

三、应用领域动液面计算与识别技术在各个领域都有广泛的应用。

以下是一些典型的应用场景：1.工业领域：用于液体储罐的液位监测、流量计量器的精度控制、化学反应过程的控制等。

2.医疗领域：用于医用注射器或药液输送系统的液位监测和控制。

3.农业领域：用于农田排水系统的水位控制、温室灌溉系统的液位监测等。

4.环境监测：用于地下水位监测、河流水位监测、气象站的降雨监测等。

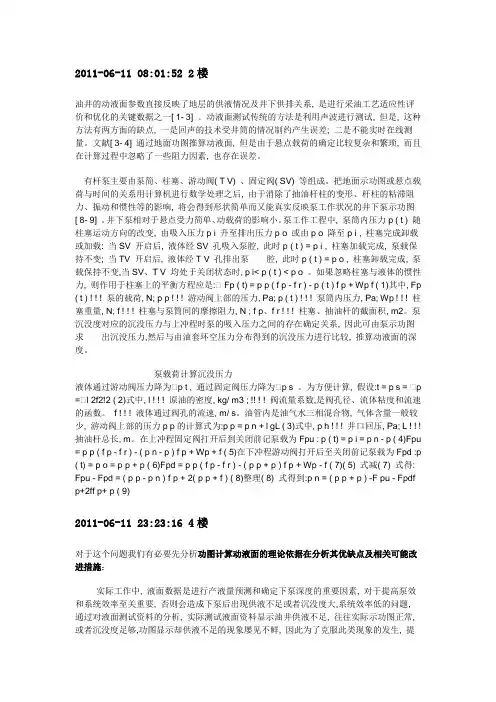

2011-06-11 08:01:52 2楼油井的动液面参数直接反映了地层的供液情况及井下供排关系, 是进行采油工艺适应性评价和优化的关键数据之一[ 1- 3] 。

动液面测试传统的方法是利用声波进行测试, 但是, 这种方法有两方面的缺点, 一是回声的技术受井筒的情况制约产生误差; 二是不能实时在线测量。

文献[ 3- 4] 通过地面功图推算动液面, 但是由于悬点载荷的确定比较复杂和繁琐, 而且在计算过程中忽略了一些阻力因素, 也存在误差。

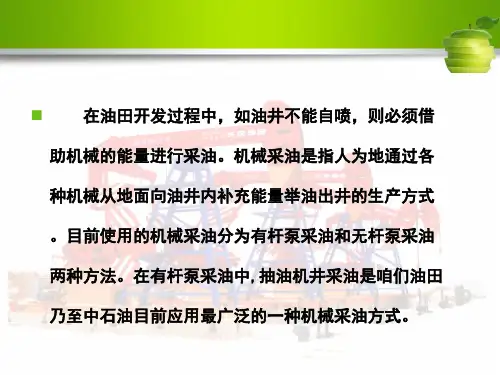

有杆泵主要由泵简、柱塞、游动阀( T V) 、固定阀( SV) 等组成。

把地面示功图或悬点载荷与时间的关系用计算机进行数学处理之后, 由于消除了抽油杆柱的变形、杆柱的粘滞阻力、振动和惯性等的影响, 将会得到形状简单而又能真实反映泵工作状况的井下泵示功图[ 8- 9] 。

井下泵相对于悬点受力简单、动载荷的影响小。

泵工作工程中, 泵筒内压力p ( t ) 随柱塞运动方向的改变, 由吸入压力p i 升至排出压力p o 或由p o 降至p i , 柱塞完成卸载或加载: 当SV 开启后, 液体经SV 孔吸入泵腔, 此时p ( t ) = p i , 柱塞加载完成, 泵载保持不变; 当TV 开启后, 液体经T V 孔排出泵腔, 此时p ( t ) = p o , 柱塞卸载完成, 泵载保持不变,当SV、T V 均处于关闭状态时, p i< p ( t ) < p o 。

如果忽略柱塞与液体的惯性力, 则作用于柱塞上的平衡方程应是: Fp ( t) = p p ( f p - f r ) - p ( t ) f p + Wp f ( 1)其中, Fp ( t ) ! ! ! 泵的载荷, N; p p ! ! ! 游动阀上部的压力, Pa; p ( t ) ! ! ! 泵筒内压力, Pa; Wp ! ! ! 柱塞重量, N; f ! ! ! 柱塞与泵筒间的摩擦阻力, N ; f p、f r ! ! ! 柱塞、抽油杆的截面积, m2。

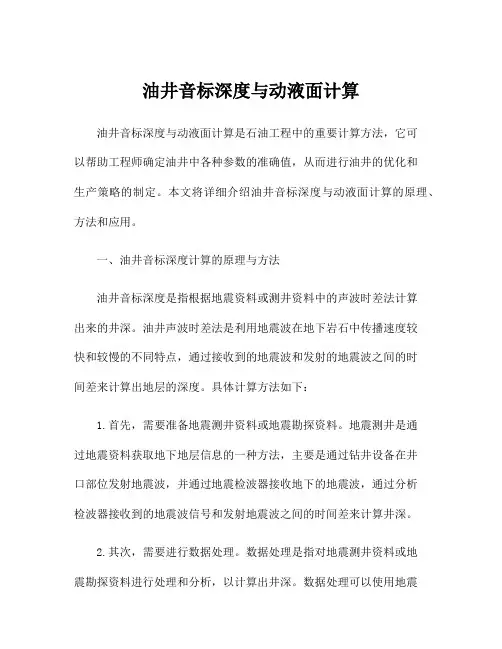

油井音标深度与动液面计算油井音标深度与动液面计算是石油工程中的重要计算方法，它可以帮助工程师确定油井中各种参数的准确值，从而进行油井的优化和生产策略的制定。

本文将详细介绍油井音标深度与动液面计算的原理、方法和应用。

一、油井音标深度计算的原理与方法油井音标深度是指根据地震资料或测井资料中的声波时差法计算出来的井深。

油井声波时差法是利用地震波在地下岩石中传播速度较快和较慢的不同特点，通过接收到的地震波和发射的地震波之间的时间差来计算出地层的深度。

具体计算方法如下：1.首先，需要准备地震测井资料或地震勘探资料。

地震测井是通过地震资料获取地下地层信息的一种方法，主要是通过钻井设备在井口部位发射地震波，并通过地震检波器接收地下的地震波，通过分析检波器接收到的地震波信号和发射地震波之间的时间差来计算井深。

2.其次，需要进行数据处理。

数据处理是指对地震测井资料或地震勘探资料进行处理和分析，以计算出井深。

数据处理可以使用地震数据处理软件，对接收到的地震波信号进行滤波、反演等处理，通过计算出地震波和地震检波器接收到的地震波的时间差来计算出井深。

3.最后，需要进行计算与校正。

计算与校正包括根据地震波速度模型对计算出的井深进行校正，并进行相应的井深转换，以便与其他地质或地质资料进行对比和分析。

二、动液面计算的原理与方法动液面是指油井中液体（石油、水、气体等）与其上方气体之间的分界面。

动液面是确定油井储量、生产能力和开发方案的重要指标之一。

动液面的计算方法如下：1.首先，需要准备测井资料。

测井是通过钻井设备在井中测量与地下岩石、井筒构造以及井筒周围的岩层物性相关的物理量，以获取地下地层信息的一种方法。

其中，测量井身内各层流体分布的测井曲线是动液面计算的主要依据。

2.其次，需要进行曲线解释。

曲线解释是指根据测井资料中的测井曲线（如自然伽马测井曲线、电阻率测井曲线等），对井内不同流体分布层进行判识和解释。

通过分析测井曲线可以确定井筒内不同层位的流体类型（油、水、气体等）。

抽油机井动液面资料录取方法应用
抽油机井动液面资料录取方法的探索与应用摘要：为掌握抽油井生产动态及判断井下设备的工作状况，测试动液面是生产现场经常而必要的一项工作。

测试方法一般采用回声探测仪来进行测试。

现场上应用过程中，由于受设备、环境及人力资源因素限制，存在液面测试率低、测试成功率低、准确程度不高及安全隐患多等诸多问题。

一是液面测试操作繁琐，安全隐患多，测试率较低；二是环形空间狭窄（掺油井套管结蜡或小套管井）及液面偏深，声波衰减幅度大，测试成功率低；三是音速指标影响因素多且变化幅度大，采用同一音速计算，液面准确程度低。

种种因素致使液面资料测试率、准确率偏低，难以满足现场生产需要。

为此，提出了液面资料录取方法与应用的这个课题，通过研究与应用，即减少了测试工作量，规避了安全风险，又可以提高液面资料的全准率，为实时了解及掌握油井生产状况提供了技术保证。

关键词：液面录取探索应用
一、技术路线
确定动液面计算方法，求准动液面资料；利用动液面与泵充满系数的协调关系，制作关系图版；通过功图资料推导动液面，从而实现减少测试工作量、提高动液面资料全准率的目的。

1.动液面计算方法的确定
目前动液面计算方法有三种方式，即音标法、接箍法及音速法。

①音标法。

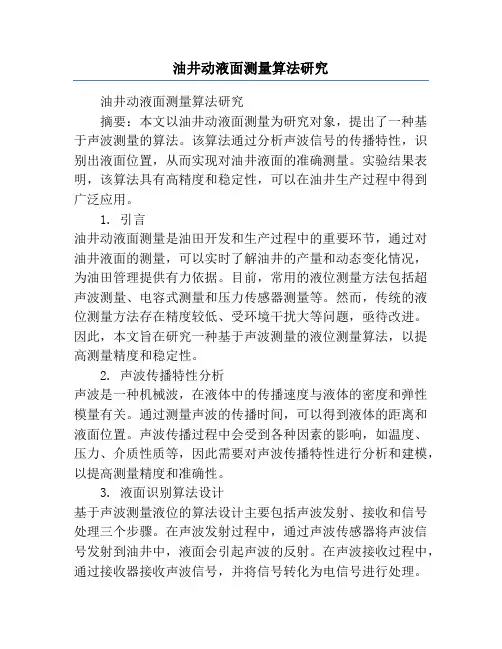

油井动液面测量算法研究油井动液面测量算法研究摘要：本文以油井动液面测量为研究对象，提出了一种基于声波测量的算法。

该算法通过分析声波信号的传播特性，识别出液面位置，从而实现对油井液面的准确测量。

实验结果表明，该算法具有高精度和稳定性，可以在油井生产过程中得到广泛应用。

1. 引言油井动液面测量是油田开发和生产过程中的重要环节，通过对油井液面的测量，可以实时了解油井的产量和动态变化情况，为油田管理提供有力依据。

目前，常用的液位测量方法包括超声波测量、电容式测量和压力传感器测量等。

然而，传统的液位测量方法存在精度较低、受环境干扰大等问题，亟待改进。

因此，本文旨在研究一种基于声波测量的液位测量算法，以提高测量精度和稳定性。

2. 声波传播特性分析声波是一种机械波，在液体中的传播速度与液体的密度和弹性模量有关。

通过测量声波的传播时间，可以得到液体的距离和液面位置。

声波传播过程中会受到各种因素的影响，如温度、压力、介质性质等，因此需要对声波传播特性进行分析和建模，以提高测量精度和准确性。

3. 液面识别算法设计基于声波测量液位的算法设计主要包括声波发射、接收和信号处理三个步骤。

在声波发射过程中，通过声波传感器将声波信号发射到油井中，液面会引起声波的反射。

在声波接收过程中，通过接收器接收声波信号，并将信号转化为电信号进行处理。

在信号处理过程中，通过分析声波信号的幅度、频率和相位等特征，可以识别出液面位置。

4. 算法实验与结果分析为验证算法的准确性和稳定性，进行了一系列实验。

实验结果表明，该算法可以达到较高的测量精度和稳定性，相对于传统的液位测量方法具有更好的性能。

另外，通过对实验数据的分析，还发现了一些影响测量精度的因素，如温度变化、介质性质和传感器性能等，对于实际应用中的量测任务具有一定的参考价值。

5. 算法应用前景展望基于声波测量的液位测量算法具有广泛的应用前景。

首先，该算法可以在油井生产过程中实时监测液面的变化情况，提供重要的参考数据和决策依据。

1 引言动液面深度是油机井的井口到井下油层表面的距离，是抽油机井定期测试中的一个重要参数。

由动液面深度还可计算出井管内的平均声速。

动液面深度、井管内的平均声速与其它测试项目的结果相结合可以充分反映抽油机井的工作状态和产量情况，为油井的诊断和维护提供依据。

2 动液面深度测试原理动液面深度测试仪器通过采集由安装在井口的炮枪发出并经过井管接头反射的节箍波信号和经过油层表面反射的液面波信号（如图1所示），找出井口位置、动液面位置及基准节箍波，用公式（1）来计算动液面深度。

图1节箍波和液面波波形示意图(1)公式（1）中A、B、C、D分别代表井口位置、液面位置、参考节箍波起点和参考节箍波终点，L为单节井管的长度，N为介于C、D之间的参考节箍波的个数。

由于每个节箍波对应一节井管，因此N就是C、D之间的井管个数。

由于传感器本身的噪声、环境噪声等多种噪声源的存在，所采集到的波形并非都能如图1那样很容易地找出上述的各特征点，尤其是参考节箍波，这就给准确计算动液面深度带来困难，有时甚至根本无法计算。

因此对传感器输出信号的滤波处理成为准确计算动液面深度的关键。

3 传统的动液面深度测试仪结构目前普遍采用的动液面深度测试仪有如图2所示的基于模拟电路的结构和如图3所示的基于微控制器的结构。

图2基于模拟电路的动液面深度测试仪原理框图图3基于微控制器的动液面深度测试仪原理框图在图2的结构中，微音器捡拾由炮枪发出并经过井管接头和油层表面反射后返回到井口的低频声波信号，该信号经放大器放大后进入两个窄带滤波器：带通滤波器 BPF和低通滤波器LPF。

带通滤波器的输出即为节箍波信号，低通滤波器的输出为液面波信号。

数据采集由驱动电路控制绘图笔在纸带上绘制节箍波和液面波曲线来完成。

井口位置、液面位置、参考节箍波起点、参考节箍波终点等特征位置的提取及动液面深度与井管内平均声速的计算完全由技术人员手工完成。

在图3的结构中，模拟信号的捡拾、放大和滤波部分与图2所示的结构完全相同，但数据采集部分由微控制器系统完成。

油井音标深度与动液面计算（原创版）目录一、引言二、油井音标深度的概念与测量方法1.音标深度的定义2.音标深度的测量方法三、动液面的概念及其计算方法1.动液面的定义2.动液面的计算方法四、油井音标深度与动液面计算的关联1.消除抽油杆柱的变形、杆柱的粘滞阻力、振动和惯性等影响2.利用井筒多相流方法计算沉没压力和泵排出口压力3.通过混合密度计算液柱压降五、总结正文一、引言油井音标深度和动液面计算是油田开发中的两个重要概念，对于理解油井的生产状况和优化生产方案具有重要意义。

本文将从音标深度和动液面的定义、测量方法出发，探讨二者之间的关联，以及如何利用这些概念提高油井的开发效率。

二、油井音标深度的概念与测量方法（1）音标深度的定义音标深度是指在油井中，声波从井口传到井底并返回井口的时间与速度的乘积。

它是衡量油井深度的一个标准，通常用于油井的开发和生产过程中。

（2）音标深度的测量方法音标深度的测量方法主要有两种：一种是利用声波测井法，另一种是利用钢套管测井法。

其中，声波测井法是最常用的一种方法，它通过发送声波并测量声波往返时间来计算音标深度。

而钢套管测井法则是通过测量钢套管的长度和重量来计算音标深度。

三、动液面的概念及其计算方法（1）动液面的定义动液面是指在油井生产过程中，油和水的分界面。

在油井生产过程中，随着油井压力的变化，动液面也会发生变化。

（2）动液面的计算方法动液面的计算方法有多种，其中一种比较常见的方法是利用泵功图计算。

这种方法可以消除抽油杆柱的变形、杆柱的粘滞阻力、振动和惯性等影响，更精确反应泵实际工作状况，使动液面计算精度更高。

此外，还可以利用井筒多相流方法计算沉没压力和泵排出口压力，通过混合密度计算液柱压降。

四、油井音标深度与动液面计算的关联油井音标深度和动液面计算在油井开发中具有重要作用。

首先，通过音标深度的测量可以了解油井的实际深度，为油井的开发提供基本数据。

其次，通过动液面的计算可以了解油和水的分界面，为油井的开发和生产提供重要依据。
