福莫斯特四管探测器产品介绍
- 格式:pdf
- 大小:545.06 KB
- 文档页数:2
吸气式空气采样品牌型号大全类别品牌型号一、吸气式空气采样烟雾探测器盛赛尔XSS-1000海湾(1)GST-MICRA空气采样式感烟火灾探测报警器(2)GST-HSSD空气采样式感烟火灾探测报警器凯德Kidde (1)53836-K183HART XL探测单元(标准灵敏度)(2)53836-K186HART XL探测单元(高灵敏度)(3) 53836-K182 HART XL显示模块(4) 53836-K191 HART XL智能界面模块含调制解调器(5)53836-K-190 HART XL智能界面模块不含调制解调器(6) 53836-K205K-00 HART Mini底部接入型探测器(7) 53836-K205KN-00 HART Mini 底部接入型探测器(网络版)(8) 53836-K205KN-01 HART Mini 顶部接入型探测器(网络版)科达士GO-DEX (1) ForeSEE 2000空气采样式双波光烟雾探测器(2) ForeSEE 500空气采样式双波光烟雾探测器(3) ForeSEE 501风管采样式双波光烟雾探测器(4) Fore SEE 500空气采样探测主机(5) Fore SEE 501空气采样探测主机(6)Fore SEE 2000空气采样探测主机福莫斯特FMST (1) FMST-IF4吸气式空气采样烟雾探测器(2)FMST-SM111 吸气式感烟火灾探测报警器(分区型)(3)FMST-BM101 吸气式感烟火灾探测报警器(标准型)(4)FMST-BM111 吸气式感烟火灾探测报警器(标准型)(5) FMST-SM101 吸气式感烟火灾探测报警器(分区型)(6) FMST-MIN 吸气式感烟火灾探测报警器(7) FMST-MIN 吸气式感烟火灾探测报警器(8) FMST-Q280 吸气式感烟火灾探测报警器(9) FMST-MIC 吸气式感烟火灾探测报警器(简约型)(10)FMST-VM 吸气式感烟火灾探测报警器(激光点式)(11)FMST-VM 吸气式感烟火灾探测报警器(激光点式)阿波罗APO 53546-022APO XP95风道探测器威士达Vesda (1) VLF-250空气采样烟雾探测器(2) VLP-400空气采样烟雾探测器(3) VLC-505空气采样烟雾探测器(4) VLP-002四管四区空气采样烟雾探测器(5)VLS-600四管四区空气采样烟雾探测器爱森司(1) Stratos-HSSD空气采样式感烟火灾探测报警器(2) Stratos-micra 25空气采样烟雾探测器(3)Stratos-Micra 100 空气采样式感烟火灾探测报警器利达华信K183空气采样探测器探测单元(标准灵敏度) Securiton (1) ASD516空气采样烟感器(2) ASD535-1空气采样烟感器(3) ASD535-2空气采样烟感器(4) ASD535-3空气采样烟感器(5)ASD535-4空气采样烟感器瓦格纳WAGNER (1)PRO-SENS空气采样烟雾探测器(2) TOP-SENS空气采样烟雾探测器(3) MICRO-SENS空气采样烟雾探测器(4) MICRO-SENS-RB空气采样烟雾探测器(5)WAGNER 极早期空气采样烟雾探测火灾预警系统博康(1) BK711 空气采样式烟雾探测器单管数字显示联网型(2) BK721 空气采样式烟雾探测器单管LCD显示联网型(3) BK714 空气采样式烟雾探测器四管数字显示不分路联网型(4) BK724 空气采样式烟雾探测器四管数字显示分路联网型(5)BK734 空气采样式烟雾探测器四路可编程LCD显示不分管联网型(6)BK754 空气采样式烟雾探测器四管可编程LCD显示分路联网型(7)Xtralis ICAM IFT-1 极早期空气采样探测器ICAM (1)Xtralis ICAM IFT-4&IFT-6 极早期空气采样探测器(2) Xtralis ICAM IFT-15 极早期空气采样探测器(3)Xtralis ICAM ILS 极早期空气采样探测系统IFD (1) Cirrus Pro100 空气采样烟雾探测器(2) Cirrus Pro100 空气采样烟雾探测器(3) Cirrus Pro200D 空气采样烟雾探测器(4) Cirrus Pro200DSC 空气采样烟雾探测器(5) Cirrus Pro200 + 空气采样烟雾探测器(6) Cirrus Pro200D + 空气采样烟雾探测器(7) Cirrus Pro200DSC + 空气采样烟雾探测器(8)Cirrus ProRDP 空气采样烟雾探测器二、空气采样探测器附件凯德Kidde 53836-K183探测单元(标准灵敏度)科达士GO-DEX (1) ForeSEE M402远端显示面板(2) M-401远程显示单元(3)分区控制器(4) M-403远端显示面板(5) M-404远程显示面板(6)ForeSEE M401 远端显示单元威士达Vesda (1) VHH-1000手持编码器(2) VHX-0200 VESDAnet PC Link(3)VRT-300 VESDAnet Socket利达华信(1) k182空气采样采集模块(2) K190 空气采样探测器联网模块(不含MODE)(3)K191 空气采样探测器联网模块(含MODE)伯创尼克(1) AADUCTKIT光电风管感烟探测器组(2) DNR光电风管感烟探测器(3)DNRW防水光电风管感烟探测器三、空气采样管阿波罗APO (1) 53541-170APO采样管(2) 53541-171APO采样管(3)53541-172APO采样管四、空气采样探测器联网系统凯德Kidde 36215-K228 HART XL 资料光碟及监控编程软件利达华信(1) k182 空气采样采集模块(2) K190 空气采样探测器联网模块(不含MODE)(3)K191 空气采样探测器联网模块(含MODE)。

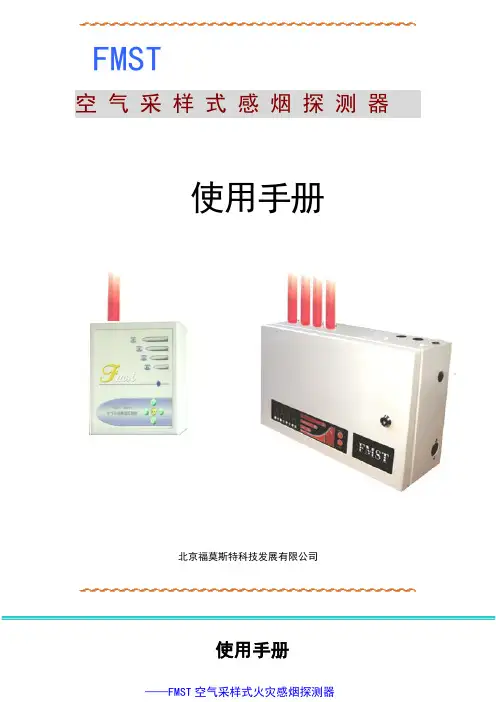

FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件,相对于传统火灾探测报警技术产生了质的飞跃。
它是极其先进的新一代高灵敏度抽气式感烟侦测机。
侦测机由抽气泵、过滤器、激光腔(如下图所示)、控制电路等组成。
抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔,在激光腔内利用激光照射空气样品,其中烟雾粒子所造成的散射光被两个接收器接收。
接收器将光信号转换成电信号后送到侦测机的控制电路,信号经处理后转换为烟雾浓度值,该数值以数字和可视发光图条的方式显示在面板上,指示被保护区域的烟雾浓度,并根据烟雾浓度及预设的环境参数,产生一个适宜的输出信号,从而发出各级报警。
FMST结合了我公司研发的“人工智能(AI)”它使探测能根据现场环境的变化而随时自我调整,使灵敏度和报警阈值最优化,并在任何环境中都能将误报减少到最低限度。
FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。
FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长,已多次证明了其自身价值。
一.FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜,采用工业级全钢外壳。
右侧配有安全锁,可以锁闭机箱,以防止无关人员误操作机器。
前侧外观如右图:系统接四根采样管,一般总管长200米,可以保护大约1000~2000㎡的空间范围,系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值,根据现场情况持续不断地调整四级报警阈值,使报警阈值随现场环境变化而变化,并保持一个非常高的相对灵敏度,使误报率几乎为零。

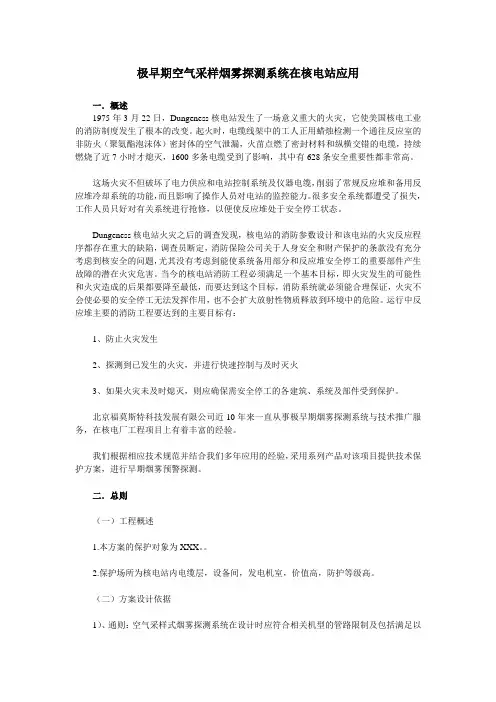

极早期空气采样烟雾探测系统在核电站应用一.概述1975年3月22日,Dungeness核电站发生了一场意义重大的火灾,它使美国核电工业的消防制度发生了根本的改变。
起火时,电缆线架中的工人正用蜡烛检测一个通往反应室的非防火(聚氨酯泡沫体)密封体的空气泄漏,火苗点燃了密封材料和纵横交错的电缆,持续燃烧了近7小时才熄灭,1600多条电缆受到了影响,其中有628条安全重要性都非常高。
这场火灾不但破坏了电力供应和电站控制系统及仪器电缆,削弱了常规反应堆和备用反应堆冷却系统的功能,而且影响了操作人员对电站的监控能力。
很多安全系统都遭受了损失,工作人员只好对有关系统进行抢修,以便使反应堆处于安全停工状态。
Dungeness核电站火灾之后的调查发现,核电站的消防参数设计和该电站的火灾反应程序都存在重大的缺陷,调查员断定,消防保险公司关于人身安全和财产保护的条款没有充分考虑到核安全的问题,尤其没有考虑到能使系统备用部分和反应堆安全停工的重要部件产生故障的潜在火灾危害。
当今的核电站消防工程必须满足一个基本目标,即火灾发生的可能性和火灾造成的后果都要降至最低,而要达到这个目标,消防系统就必须能合理保证,火灾不会使必要的安全停工无法发挥作用,也不会扩大放射性物质释放到环境中的危险。
运行中反应堆主要的消防工程要达到的主要目标有:1、防止火灾发生2、探测到已发生的火灾,并进行快速控制与及时灭火3、如果火灾未及时熄灭,则应确保需安全停工的各建筑、系统及部件受到保护。
北京福莫斯特科技发展有限公司近10年来一直从事极早期烟雾探测系统与技术推广服务,在核电厂工程项目上有着丰富的经验。
我们根据相应技术规范并结合我们多年应用的经验,采用系列产品对该项目提供技术保护方案,进行早期烟雾预警探测。
二.总则(一)工程概述1.本方案的保护对象为XXX。
2.保护场所为核电站内电缆层,设备间,发电机室,价值高,防护等级高。
(二)方案设计依据1)、通则:空气采样式烟雾探测系统在设计时应符合相关机型的管路限制及包括满足以下相关规范:1.《火灾自动报警系统设计规范》(GB50116-98)2.《火灾自动报警系统施工及验收规范》(GB50166-92)3.《火灾报警控制器通用技术条件》(GB4717-1993)4.《消防联动控制设备通用技术条件》(GB16806-1997)5.《建筑设计防火规范》(GBJ16-872001年版)及英国BS5829、美国NFPA72、澳大利亚AS1670规范2)、细则:相关消防规范摘录在抽气式探测器中,从保护区域到中央探测器间的采样管上可能会有一或多个烟雾可被抽进来的采样孔。
VESDA扫描型探测器型号说明
★VLS-214扫描型金关安保VESDA探测器
可接四根采样管并可以区分烟雾来自四根采样管中的哪一根(即烟雾来自哪一个被保护区域)。
适用于在一个保护区内有不同的保护分区或有不同的保护目标的应用场所。
VLS-214最大保护面积为2000m2,具备联动功能(含7个可编程继电器)、VESDA网络接口及计算机接口。
★VLS-314扫描型金关安保VESDA探测器
含12个供联动控制用的可编程继电器。
★VLS-204扫描型金关安保VESDA探测器
带显示模块不带编程模块的扫描型VESDA探测器。
★VLS-304扫描型金关安保VESDA探测器
含12个供联动控制用可编程继电器。
★VLS-200扫描型金关安保VESDA探测器
不含编程及显示模块的扫描型探测器。
★VLS-300扫描型金关安保VESDA探测器
含 12个供联动控制用的可编程继电器。
了解VESDA探测器,请关注“金关安保。
MFST if4吸气式使用说明书
产品概述:
FMST®吸气式感烟火灾探测器采用了国际先进的激光探测技术,其探测腔可探测到极低浓度的烟雾。
FMST®内的抽气泵通过敷设在保护区内的采样管网,不间断地主动采集保护区内空气样本,经过滤掉20μm以上的灰尘粒子后,送入激光探测腔分析,利用激光的前向散射特性,捕捉空气样本中的烟雾粒子造成的散射光,经过光敏元件转化成脉冲信号,通过人工智能AI技术,诊断环境烟雾浓度状况。
探测器根据烟雾浓度和预设的报警阈值产生相应的“预警”、“行动”、“火警1”、“火警2”信号。
经探测器内置的高级过滤装置过滤后得到的极洁净的空气,用于吹洗激光探测腔的光学元件表面。
FMST®的特点在于安装简单、运行稳定,能可靠地探测到保护区烟雾环境变化,而不受气流、电磁、污染等外部干扰。
FMST®探测器不但可以本地发出报警,还可以通过远程联网模式在消防监控中心发出报警,或方便地连接到火灾自动报警控制系统中。
FMST®系统对消防统一管理,及时发现火灾隐患起着重要而便捷的作用。
产品特点:
(1)自带显示报警面板,内置编程操作板
(2)四根采样管,一个报警地址点
(3)最大采样管总长200米,每根长50米
(4)最大保护面积2000平方米
(5)金属结构外壳,IP50等级
(6)主机内的抽气泵通过四根采样管,将保护区内空气抽入激光探测腔,探测到的烟雾信息显示在显示报警面板上。
(7)通过编程操作板上的按键,对主机进行多项功能设置。
技术参数:
外形尺寸:应用场所:。
吸气式感烟火灾探测器目录1概述:2主流品牌:1. 2.1 系统特点3工作场合1概述:吸气式感烟火灾探测器又叫空气采样火灾探测器、极早期火灾探测器报警系统,这种探测器灵敏度非常高。
空气采样火灾探测器可分为单管型、双管型、四管型(多管型)根据环境要求不同选用不同规格的空气采样火灾探测器,吸气式感烟火灾探测器有四个工作阶段分别是警告、行动、火警1、吸气式感烟火灾探测器火警2这四个阶段的。
一般具有以下特点:最灵敏的探测能力(能在烟之前数小时内发现火灾的存在)最先进的火灾探测手段适用于任何环境(吸气式空气采样)最低廉的维护成本(维护成本几乎可忽略不计)绝不受任何环境因素的影响造成误报经多家业主测试最稳定的系统传统的烟感、温感、以及红外对射等探测器都存在以下致命缺陷:1.灵敏度低,对防火等级要求比较高的场所难以达到早期预警的目的。
2.被动侦测,只有等火灾浓烟滚滚时才能侦测出来。
而此时已晚。
3.误报率高,容易受空气中的灰尘,湿度影响而误报。
2主流品牌:福莫斯特牌吸气式感烟火灾探测器是早期烟雾探测系统,公司主要成员在极早期火灾探测领域皆有10年以上的经历。
极早期火灾预警侦测系统,或称空气采样式(抽气式)烟雾探测器,对于火灾的极早期探测有非常明显的效果,并对某些传统火灾报警探测器无法适用的场所提供有效的解决方案,因此广泛的使用在洁净厂房、仓库(尤其是高架仓库)、电信机房、IDC机房、配电盘…等场所系统特点Addressable定位式福莫斯特整合了空气采样探测及传统点型探测器的优点,使得系统不仅具有空气采样式探测系统的极早期火灾预警效果,并且能够像局限型烟雾探测器般定位出火灾发生的位置。
与其他品牌探测区域2000m2的产品相比,艾华系列产品的探测区域限制在500m2以内,FMST-IF4则是在100m2以内,几乎相当于局限型探测器的保护面积。
因此,福莫斯特系统警报时可以很容易的指示报警位置,彻底解决以往空气采样式烟雾探测系统只能针对大范围面积警报,而不能定位火灾发生位置的问题。
1Multi-gas Monitor产品手册设 置操 作 维 护部件号:版本复合式气体检测报警器珠海司福斯特科技有限w w w .sa f e d t e c h .c o m气体/火焰检测专家!Ventis ™ MX4 产品手册目录版权声明 (3)警告及注意事项 (3)常规 ......................................................................................................................................................................... 3 人员 ........................................................................................................................................................................ 3 危险情况、毒物和污染物 ........................................................................................................................................ 3 一般用法.................................................................................................................................................................. 3 监管机构发布的使用条件与警告 .............................................................................................................................. 4 建议做法 .. (4)VENTIS MX4™ 资源 (6)VENTIS MX4 功能 (6)仪器拆箱 (7)箱内部件.................................................................................................................................................................. 7 反馈问题 .. (7)监测仪概述 (8)特点与功能 .............................................................................................................................................................. 8 显示屏幕.................................................................................................................................................................. 9 警报 .. (11)监测仪设置 ................................................................................................................................................................... 13 电池特性和监测仪兼容性 ...................................................................................................................................... 13 充电锂离子电池盒 (14)说明................................................................................................................................................................ 14 开机和关机 ............................................................................................................................................................ 16 配置 .. (17)介绍................................................................................................................................................................ 17 说明................................................................................................................................................................ 17 配置过程 .. (18)监测仪使用和维护 (25)调零、标定和通气测试 (25)程序................................................................................................................................................................ 25 建议................................................................................................................................................................ 25 一般信息. (26)说明 ............................................................................................................................................................... 26 现场空气采样建议做法 ......................................................................................................................................... 33 清洁 ...................................................................................................................................................................... 33 维护 .. (33)电池盒 ............................................................................................................................................................ 33 监测仪转换 ..................................................................................................................................................... 37 传感器、传感器防水膜、LCD 和振动电机更换 .............................................................................................. 39 泵模块 ............................................................................................................................................................ 42 Ventis MX4 分解图 .. (43)产品、规格与认证 (46)Ventis MX4 配件与部件 ......................................................................................................................................... 46 监测仪规格 ............................................................................................................................................................ 48 作业条件................................................................................................................................................................ 48 储存条件................................................................................................................................................................ 49 传感器规格 ............................................................................................................................................................ 49 有毒气体传感器 交叉灵敏度表 .............................................................................................................................. 49 可燃性气体的LEL 及LEL 相关系数 ...................................................................................................................... 50 认证 .. (51)质保 .............................................................................................................................................................................. 53 责任限定. (53)英思科公司全球办事处 .............................................................................................................................................. 封底珠海司福斯特科技有限w w w .sa f e d t e c h .c o m气体/火焰检测专家!Ventis™ MX4 产品手册►版权声明Ventis MX4™ 和Ventis™ 是英思科公司的商标。
FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件,相对于传统火灾探测报警技术产生了质的飞跃。
它是极其先进的新一代高灵敏度抽气式感烟侦测机。
侦测机由抽气泵、过滤器、激光腔(如下图所示)、控制电路等组成。
抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔,在激光腔内利用激光照射空气样品,其中烟雾粒子所造成的散射光被两个接收器接收。
接收器将光信号转换成电信号后送到侦测机的控制电路,信号经处理后转换为烟雾浓度值,该数值以数字和可视发光图条的方式显示在面板上,指示被保护区域的烟雾浓度,并根据烟雾浓度及预设的环境参数,产生一个适宜的输出信号,从而发出各级报警。
FMST结合了我公司研发的“人工智能(AI)”它使探测能根据现场环境的变化而随时自我调整,使灵敏度和报警阈值最优化,并在任何环境中都能将误报减少到最低限度。
FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。
FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长,已多次证明了其自身价值。
一.FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜,采用工业级全钢外壳。
右侧配有安全锁,可以锁闭机箱,以防止无关人员误操作机器。
前侧外观如右图:系统接四根采样管,一般总管长200米,可以保护大约1000~2000㎡的空间范围,系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值,根据现场情况持续不断地调整四级报警阈值,使报警阈值随现场环境变化而变化,并保持一个非常高的相对灵敏度,使误报率几乎为零。
FMST空气采样式感烟探测器使用手册北京福莫斯特科技发展有限公司使用手册——FMST空气采样式火灾感烟探测器简介FMST空气采样式极早期烟雾探测系统采用了主动采样的探测方式、先进的激光探测技术以及功能强大的系统应用软件,相对于传统火灾探测报警技术产生了质的飞跃。
它是极其先进的新一代高灵敏度抽气式感烟侦测机。
侦测机由抽气泵、过滤器、激光腔(如下图所示)、控制电路等组成。
抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔,在激光腔内利用激光照射空气样品,其中烟雾粒子所造成的散射光被两个接收器接收。
接收器将光信号转换成电信号后送到侦测机的控制电路,信号经处理后转换为烟雾浓度值,该数值以数字和可视发光图条的方式显示在面板上,指示被保护区域的烟雾浓度,并根据烟雾浓度及预设的环境参数,产生一个适宜的输出信号,从而发出各级报警。
FMST结合了我公司研发的“人工智能(AI)”它使探测能根据现场环境的变化而随时自我调整,使灵敏度和报警阈值最优化,并在任何环境中都能将误报减少到最低限度。
FMST能够独特地在各种不同的环境中不断地对报警阈值进行细微的调节以提供相同等级的保护。
FMST由于能够在“较复杂的”环境中探测到一般难以探测的电气过载火灾萌芽期的缓慢增长,已多次证明了其自身价值。
一.FMST四管机FMST四管机外观机身大小为宽400×高250×厚130㎜,采用工业级全钢外壳。
右侧配有安全锁,可以锁闭机箱,以防止无关人员误操作机器。
前侧外观如右图:系统接四根采样管,一般总管长200米,可以保护大约1000~2000㎡的空间范围,系统还可自动记录最长达半个月内烟雾曲线和多达255次所有开关机和报警、故障的事件记录能24小时不间断分析、判断现场背景烟雾浓度值,根据现场情况持续不断地调整四级报警阈值,使报警阈值随现场环境变化而变化,并保持一个非常高的相对灵敏度,使误报率几乎为零。
空气采样早期烟雾探测系统简明设计安装手册北京福莫斯特科技发展有限公司(内部资料)2003年12月第一章极早期火灾预警系统简介(1)简介(2)系统主要特点(3)主要性能参数(4)主要场所应用第二章极早期火灾预警系统设计总则及取样方式(1)设计总则(2)早期火灾预警系统在多种应用场所的取样方式第三章传统消防联接图第四章多台总体联网图第五章取样管及其它材料选择(1)取样管选材(2)辅助材料(3)工具料第六章取样管安装前加工及丈量(1)切(2)弯(3)粘(4)伸缩缝(5)毛细管第七章取样管的固定方法(1)平面固定(2)弯头固定(3)捆扣固定(4)金属卡固定(5)拉钢索固定(6)保护区上方有纵横主梁固定(7)空调回风口取样固定(8)空调回风主管道内取样固定(9)取样管和主机连接方法第八章设备安装完结后放烟调试第九章安装工作量第一章极早期火灾预警系统简介◆简介☆概述:极早期烟雾探测系统采用了主动采样的探测方式,先进的激光探测技术以及功能强大的系统应用软件,相对于传统火灾探测报警技术产生了质的飞跃。
探测器由抽气泵、过滤器、激光腔(如下图示)、控制电路等组成。
抽气泵通过PVC管或钢管所组成的采样管网从被保护区域抽取空气作为样品送入激光腔,在激光腔内利用激光照射空气样品,其中烟雾粒子所造成的散射光被阵列式接收器接收,接收器将光信号转换成电信号后送到探测器的控制电路,信号经处理后转换为烟雾浓度以及设定的报警阈值,产生一个适宜的输出信号。
从而发出各级警报,依次为警觉级、行动级、火警1级、火警2级。
◆系统主要特点☆高灵敏度先进的激光探测技术,比传统探测器高1000倍以上,可提早2-4小时报警。
☆独特的探测方式主动通过PVC管从保护区取样探测,还可直接从设备里取样、安装和调试更简单。
☆超强的网络功能多台机器既可近距离组网也可远距离组网,实现了集中式网络化管理。
☆无源的传输方式保护区域无电源线和信号线,因此防爆,抗强电磁干扰。
四重量净辐射传感器一、产品概述在气象应用中,红外辐射或者长波辐射指的是波长大于3.0μm 的电磁辐射。
长波辐射在物理上与温度有关,而且在地球上全部物体都会发出长波辐射。
而太阳的短波辐射的光谱范围则为300nm~3μm(占太阳辐射总能的的99.5%)。
风途的FT—FS7H四重量净辐射传感器通过直接测量每日的长波辐射和短波辐射,并计算得到净辐射量。
用于大气辐射(云层/水蒸气和二氧化碳等发出的辐射)和地球与大气之间的净辐射交换的气象观测。
净总辐射(短波+长波)通常由4个净辐射表或者单个净辐射表(其探测器能响应全波段)进行测量。
地球长波辐射表使用一个半球朝上的探测器测量向下发射的长波辐射。
净长波辐射和地气系统向下的发射辐射可由计算得到。
在气象/光伏/园艺/农业和工业等领域得到了广泛的使用。
二、产品特点1、符合WMO世界气象组织规范(CIMO Guide)2、对波长4~50m红外辐射的敏感性较强3、硅罩发热影响误差较小4、余弦响应误差小5、减小环境影响6、有较好的稳定性三、技术指标技术参数技术说明总辐射等级标准FIRST CLASS时间响应(95%)13s热辐射零点偏移10 W/m2温度更改零点偏移3 W/m2非线性1.5%不稳定性1%指向性响应光谱误差3%温度响应(—10~40℃)3%倾斜误差1%光谱响应285~3000nm日采精度<5%判别率1 W/m2灵敏度7~14μV/W•m—2信号输出0~20mV地球辐射400~50000nm响应时间(sec)95%<18s非稳定性(更改/年)<2 %温度系数≤1%(—20℃~+50℃)视角180°灵敏度(V/W/m²)2~150uV/ Wm—2阻抗(Ω)20~140窗口加热偏移<4W/m2(太阳辐射1000W/m2时)信号范围—500~+500W/m²信号输出—20~0mV一般参数通道数量4路mV,2路4线式铂电阻温度传感器线式铂电阻(JIS标准:c—1604—1989类)工作温度—40~+70℃重量9kg。
吸气式感烟火灾探测报警系统应用设计应用技术部2012年1月南京福莫斯特贸易有限公司目录一.FMST®应用场所二.FMST®工作原理三.FMST®分型与技术指标四.FMST®设计依据五.设计采样管网系统六.平面设计案例七.FMST®安装、调试、验收及维护八.典型工程案例一.FMST®应用场所FMST ®应用场所食品厂中厅烟草车间和库房古建筑剧院电站电缆沟档案室皇宫电梯机场冷库控制室军事设施生产线传动机房办公室仓库洁净室计算机房电信机房二. FMST®工作原理FMST ®早期探测报警系统FMST ®探测器采样孔放大图末端帽采样管气流=1个采样孔1个点式感烟探测器火灾发展进程FMST®吸气式感烟火灾探测报警产品特性•产品开发跃居国际领先地位,唯一的全系列探测报警系统,并通过GB15631-2008国家消防检测•针对中国国内浮尘及阴霾天气情况,做了特殊的设计及处理,满足不同环境需求•采用人工智能技术,避免环境变化影响,克服了固定阈值设置的缺点和不足•自带RS485和RS232接口,方便地连接成FMSTnet,适用于各种联网和监控•引进和应用国际最尖端的技术,核心部件全部采用国际一流名牌产品•四级报警功能:预警、行动、火警1、火警2•报警阈值范围0.005~20%obs/m•全自动故障判断及报警功能•实时烟雾曲线变化及事件记录功能•数字化处理技术,完全避免电磁干扰•采用激光‘3D’技术,环境适应范围更广•多级过滤技术,激光探测腔具有自清洁功能•安装方式灵活,更大地满足现代化建筑设计的要求三. FMST®分型与技术指标FMST-BM 标准型探测报警器•模块化结构•最大保护面积2000 m2•四根采样管,总管长215 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•编程模块,或FMSTnet编程产品分型:FMST-BM101(带显示报警模块)FMST-BM111(带显示报警、编程模块)FMST-SM扫描型探测报警器•模块化结构•最大保护面积2000 m 2•四根采样管,总管长200 m •四个地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•编程模块,或FMSTnet 编程•自动气路扫描装置,区分哪根管报警产品分型:FMST-SM101(带显示报警、分区模块) FMST-SM111(带显示报警、编程、分区模块)FMST-MIN 小型探测报警器•模块化结构•最大保护面积500 m2•四根采样管,总管长50 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•PC,或FMSTnet编程FMST-Q 微型探测报警器•模块化结构•最大保护面积280 m2•四根采样管,总管长28 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•PC,或FMSTnet编程产品分型:FMST-Q180(最大保护面积180m2)FMST-Q280(最大保护面积280m2 )FMST-VM 激光点式技术指标FMST‐VMA FMST‐VMB GB‐15631检测类别吸气式感烟探测报警器吸气式感烟探测器电流耗(正常,mA)200mA190mA电流耗(报警,mA)230mA220mA工作电压(V)24V DC24V DC采样管长度(Max)4m/根x两根4m/根x一根保护面积(Max)80m240m2采样孔数主机:2*¢3.5;采样管4*¢3.5(共6孔)主机:2*¢3.5;采样管2*¢3.5(共4孔)显示面板LED数字显灯3个小LED指示灯报警地址单地址点单地址点继电器输出3级火警1个故障3级火警1个故障报警阈值设置环境自学习环境自学习灵敏度范围0.005~20% obs/m0.005~20% obs/m 远程面板控制器兼容兼容FMST-IF4 简易标准型•全内置显示、编程功能•最大保护面积2000 m2•四根采样管,总管长215 m•单地址点•金属结构外壳•IP等级:IP50•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•本机,或FMSTnet编程FMST-MIC 简易小型•简易结构•最大保护面积500 m2•四根采样管,总管长50 m•单地址点•支持联网模式(FMSTnet)•环境自学习功能•5个继电器(预警、行动、火警1、火警2、故障)•PC,或FMSTnet编程FMST®辅助模块PC-Link-IIFMST®编程模块FMST®显示报警模块PC-Link-IFMST-ADL FMST-ADLW FMST-ABH FMST-ADLB四. FMST®设计依据设计依据•火灾自动报警系统施工及验收规范(GB50166-2007 )•火灾自动报警系统设计规范(GB50116-200X )•特种火灾探测器(GB15631-2008 )•火力发电厂与变电站设计防火规范(GB50229-2006)•空气采样早期烟雾探测系统图集(03X502)•吸气式烟雾探测火灾报警系统设计、施工及验收规范(DBJ01-622-2005)•关于推广应用独立式火灾探测报警器等消防技术的通知(公消2006-300号)•吸气式烟雾探测火灾报警系统设计、施工及验收规范(DBJ15-48-2005)•空气采样烟雾探测报警系统技术规程(DBJ-CT516-2005)•上海市大型物流仓库消防设计若干规定(沪消2006-303号)•电子信息系统机房设计规范(GB50174-2008报批稿)•飞机库设计防火规范(修订送审稿)•铁路无人值守机房环境远程监控系统工程设计规范(TB/T10034-2005)•民用建筑电气防火设计规程(DG/TJ08-2048-2008)GB50116-200X 火灾自动报警系统设计规范9.1.1 对于需要早期发现火灾的特殊场所,可以选择高灵敏度的吸气式感烟火灾探测器,且应将该探测器的灵敏度设置为高灵敏度状态;也可根据现场实际分析早期可探测的火灾参数而选择相应的探测器。
