液面和功图分析

典型示功图具体分析1．泵工作正常时的示功图和理论示功图的差异不大，均为一近似的平行四边形，除了由于抽油机设备的轻微振动引起的一些微小波纹外，其它因素影响在图上显示不明显。

2．气体影响时的示功图由点到面在下冲程末余隙内还存在一定数量的溶解气和压缩气，上冲程开始后泵内压力因气体的膨胀而不能很快降低，使吸入凡尔打开滞后，加载变慢，余隙越大，残存的气量越多，泵进口压力越低，则吸入凡尔打开滞后的越多。

特点：下冲程时，气体受压缩，泵内压力不能迅速提高，使排出凡尔滞后打开，卸载变慢，泵的余隙越大，进入泵内的气量越多，卸载线越长“示功图”的刀把越明显。

3．气锁现象时的示功图是指大量气体进入泵内后，引起游动凡尔、固定凡尔均失效，活塞对气体起压缩和膨胀的作用，泵排不出油。

4．供液不足时的示功图沉没度小，供油不足，使液体不能充满工作筒。

下冲程中悬点载荷不能立即减小，只有当活塞遇到液面时，才迅速卸载，所以，卸载线较气体影响的卸载线陡而直。

5．油井出砂时的示功图油井大量出砂，油流携带着砂子冲刺，载荷受砂卡原因呈不规则毛刺现象；致使工作筒、活塞、凡尔等磨损，导致泵效降低，严重时固定凡尔或游动凡尔砂卡或砂埋，直接影响泵效。

6．油井结蜡时的示功图由于活塞上行时，泵内压力下降，在泵的入口处及泵内极易结蜡，使油流阻力增大，光杆负荷增大，引起凡尔失灵或卡死凡尔、活塞，堵死油管等现象。

7．抽油杆断脱时的示功图抽油杆断脱后的悬点载荷实际上是断脱点以上的抽油杆柱重量，只是由于摩擦力才使载荷线不重合。

8．连抽带喷时的示功图具有一定自喷能力的抽油井，抽汲实际上只起诱喷和助喷作用。

特点：在抽汲过程中，游动凡尔和固定凡尔处于同时打开状态，液柱载荷基本上加不到悬点，示功图的位置和载荷变化的大小取决于喷势的强弱及抽汲流体的粘度。

9．固定凡尔漏失时的示功图固定凡尔球和凡尔座配合不严，凡尔座锥体装配不紧，凡尔罩内落入脏物或蜡卡着凡尔球等而造成的漏失，典型表现为加载和减载缓慢，呈弧形，减载更严重。

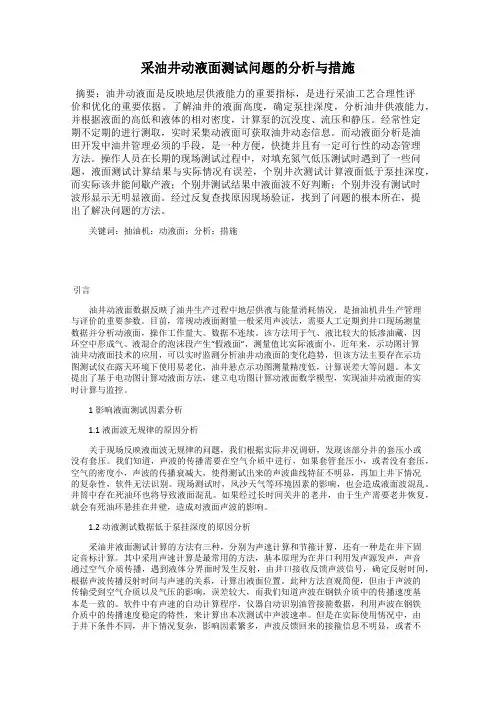

采油井动液面测试问题的分析与措施摘要：油井动液面是反映地层供液能力的重要指标，是进行采油工艺合理性评价和优化的重要依据。

了解油井的液面高度，确定泵挂深度，分析油井供液能力，并根据液面的高低和液体的相对密度，计算泵的沉没度、流压和静压。

经常性定期不定期的进行测取，实时采集动液面可获取油井动态信息。

而动液面分析是油田开发中油井管理必须的手段，是一种方便，快捷并且有一定可行性的动态管理方法。

操作人员在长期的现场测试过程中，对填充氮气低压测试时遇到了一些问题，液面测试计算结果与实际情况有误差，个别井次测试计算液面低于泵挂深度，而实际该井能间歇产液；个别井测试结果中液面波不好判断；个别井没有测试时波形显示无明显液面。

经过反复查找原因现场验证，找到了问题的根本所在，提出了解决问题的方法。

关键词：抽油机；动液面；分析；措施引言油井动液面数据反映了油井生产过程中地层供液与能量消耗情况，是抽油机井生产管理与评价的重要参数。

目前，常规动液面测量一般采用声波法，需要人工定期到井口现场测量数据并分析动液面，操作工作量大、数据不连续。

该方法用于气、液比较大的低渗油藏，因环空中形成气、液混合的泡沫段产生“假液面”，测量值比实际液面小。

近年来，示功图计算油井动液面技术的应用，可以实时监测分析油井动液面的变化趋势，但该方法主要存在示功图测试仪在露天环境下使用易老化，油井悬点示功图测量精度低，计算误差大等问题。

本文提出了基于电功图计算动液面方法，建立电功图计算动液面数学模型，实现油井动液面的实时计算与监控。

1影响液面测试因素分析1.1液面波无规律的原因分析关于现场反映液面波无规律的问题，我们根据实际井况调研，发现该部分井的套压小或没有套压。

我们知道，声波的传播需要在空气介质中进行，如果套管套压小，或者没有套压，空气的密度小，声波的传播衰减大，使得测试出来的声波曲线特征不明显，再加上井下情况的复杂性，软件无法识别。

现场测试时，风沙天气等环境因素的影响，也会造成液面波混乱。

油井产液量计量原理目前，我厂已经在40多口抽油井、自喷井以及注水井上推广应用了微功耗无线变送器油水井井口自动计量装置，应用范围涉及6个采油队。

这套系统最基本的求产原理、示功图以及泵功图的定性分析有必要向各采油队技术人员做如下介绍，希望能对各位分析油井的生产状况起到作用。

(一)游梁式抽油机井功图法求产原理抽油井示功图的纵坐标为光杆（露出地面，通过悬绳器与驴头连接的第一根光滑的抽油杆）在抽油过程中受力的载荷坐标，横坐标为抽油杆上、下行程时的位移坐标。

抽油机驴头所悬拄的悬绳器承受光杆和井下全部抽油杆柱，并带动最下部有杆泵的柱塞作上、下运动，即一个周期。

相应地可画出一个载荷与位移的函数关系曲线，即示功图。

抽油井生产情况千变万化，井下泵况相当复杂，只有通过自动量油技术或动力仪、诊断仪测得反映有杆泵工作状况的示功图，只有掌握了诊断技术，才能分析和管理好抽油井。

采油二厂管辖的油田抽油机井目前已经有30多口井采用了“功图法”自动计量，相比较采用分离器求产，由于受各种因素影响求产波动较大，而且求产时间较长，不利于快速、准确、及时掌握油井生产动态，直接关系到油田的稳产，流量计或分离器的检修，也大量增加油气操作成本；以往在油田产量紧张时，大多是技术人员通过繁重的油水井大调查工作来摸清所辖井的生产情况，费时费力，其中个别油井因工程技术人员水平差异而无法进行定论，不但增加了井下作业工作量，也存在一定程度的误诊，漏诊，给油田生产造成极大不便。

通过示功图求产可以解决常期困绕油田的各类机采井求产、诊断和综合评判中存在的问题，在一定程度上不仅解决油井的求产困难，而且减轻采油工作者劳动强度。

自动计量系统油井产量提供了一个快速、准确测算方法，使决策部门能够对我厂所辖油井实现宏观上的控制和决策。

1.理论示功图特征分析在实际的示功图分析工作中，为便于分析常常要拿理论示功图与实测示功图进行对比，从中分析该油井的工作状况。

下面就先来了解一下理论示功图的绘制和解释。

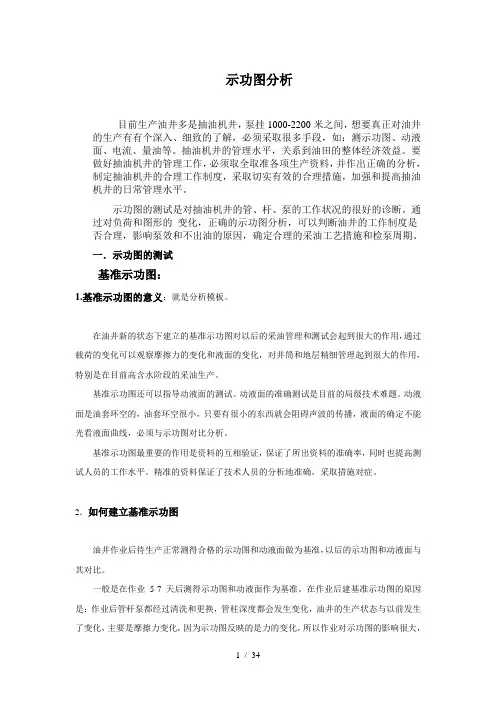

示功图分析目前生产油井多是抽油机井，泵挂1000-2200米之间，想要真正对油井的生产有有个深入、细致的了解，必须采取很多手段，如：测示功图、动液面、电流、量油等。

抽油机井的管理水平，关系到油田的整体经济效益。

要做好抽油机井的管理工作，必须取全取准各项生产资料，并作出正确的分析，制定抽油机井的合理工作制度，采取切实有效的合理措施，加强和提高抽油机井的日常管理水平。

示功图的测试是对抽油机井的管、杆、泵的工作状况的很好的诊断。

通过对负荷和图形的变化，正确的示功图分析，可以判断油井的工作制度是否合理，影响泵效和不出油的原因，确定合理的采油工艺措施和检泵周期。

一．示功图的测试基准示功图：1.基准示功图的意义：就是分析模板。

在油井新的状态下建立的基准示功图对以后的采油管理和测试会起到很大的作用，通过载荷的变化可以观察摩擦力的变化和液面的变化，对井筒和地层精细管理起到很大的作用，特别是在目前高含水阶段的采油生产。

基准示功图还可以指导动液面的测试。

动液面的准确测试是目前的局级技术难题。

动液面是油套环空的，油套环空很小，只要有很小的东西就会阻碍声波的传播，液面的确定不能光看液面曲线，必须与示功图对比分析。

基准示功图最重要的作用是资料的互相验证，保证了所出资料的准确率，同时也提高测试人员的工作水平。

精准的资料保证了技术人员的分析地准确，采取措施对症。

2．如何建立基准示功图油井作业后待生产正常测得合格的示功图和动液面做为基准，以后的示功图和动液面与其对比。

一般是在作业5-7天后测得示功图和动液面作为基准。

在作业后建基准示功图的原因是：作业后管杆泵都经过清洗和更换，管柱深度都会发生变化，油井的生产状态与以前发生了变化，主要是摩擦力变化，因为示功图反映的是力的变化，所以作业对示功图的影响很大，故在作业后建立基准示功图。

还有作业后测得的动液面也是最准确地，所以在建立基准示功图的同时建立同步的动液面。

按这个要求做的，既保证了资料准确率，也杜绝了不准确的资料真分析的事情发生，同时也提高了相关各岗位人员的工作能力。

示功图的分析和解释前言抽油机井采油是目前油田开发中普遍应用的方式，抽油机井的管理水平的好坏，关系到油田整体经济效益的高低。

要做好抽油机井的生产管理工作，必须取准取全各项生产资料，制定抽油机井合理的工作制度，不断进行分析，适应不断变化的油藏动态，加强并提高抽油机井的日常管理水平。

分析和解释示功图，就是直接了解深井泵工作状况好坏的一个主要手段，不但深井泵工作中的一切异常现象可以在示功图上比较直观的反映出来，而且，还可以结合有关资料，来分析判断油井工作制度是否合理，抽油设备与油层和原油性质是否适应，还可以通过“示功图法”对低产、低能井制定出合理的开关井时间，减少设备的磨损和电能的浪费等。

由于抽油井的情况复杂，在生产过程中，深井泵不但要受到抽油设备制造质量和安装质量的影响，而且要受到油层中的砂、蜡、气等多种因素的影响。

致使实测示功图形状多变，各不相同。

尤其是在深井上，这种情况就更为突出。

因此，在分析示功图时，既要全面地了解油井的生产情况、设备状况和测试仪器的好坏程度，根据多方面的资料综合分析，又要善于从各种因素中，找出引起示功图变异的主要因素，这样，才能做出正确的判断。

一、示功图的基础知识1、示功图的概念：示功图的概念：反映深井泵工作状况好坏，由专门的仪器测出，画在坐标图上，被封闭的线段所围成的面积表示驴头在一次往复运动中抽油机所做的功，称为示功图。

动力仪力比：示功图上每毫米横坐标长度所代表的负荷值。

减程比：示功图上每毫米横坐标长度所代表的位移值。

2、计算驴头最大负荷、最小负荷计算公式：(1)根据油井生产资料,绘制该井理论示功图.(2)根据油井生产参数,计算并画出驴头最大负荷、最小负荷在图中理论负荷线上的位置。

两种较简便的计算公式：①最大载荷：P1大＝P液/＋P杆[b＋sn2/1440]P2大＝P液/＋P杆[b＋sn2/1790]②最小载荷：P1小＝P杆[b－sn2/1440]P2小＝P杆[b－sn2/1790]式中：P1大------悬点最大载荷（第一种计算方法）；P2大------悬点最大载荷（第二种计算方法）；P1小------悬点最小载荷（第一种计算方法）；P2小------悬点最小载荷（第二种计算方法）；P液/------作用在活塞整个截面积上的液柱质量，kg；P液＝Fγ液×L，如果井口回压与沉没压力接近，便可忽略它们对悬点载荷的影响；P杆------抽油杆在空气中的质量，kg；B-------考虑抽油杆柱在液体中的减轻质量系数，b＝[1－γ液/γ钢]；γ液-------抽汲液的相对密度；γ钢-------钢的相对密度；S--------抽油机光杆冲程，m；n--------抽油机冲次，次/min；F--------活塞截面积，m2；L--------下泵深度，m；在现场分析抽油井示功图时，可利用示功图计算：P大＝力比×h; P小＝力比×h/式中：力比-------所用动力仪的力比，N/mm；P大、P小-------悬点的最大载荷和最小载荷；h-------上行线最高点距基线的距离，mm；h/-------下行线最低点距基线的距离，mm；两种计算公式的区别：第一套公式是把抽油井悬点运动看做曲柄滑块机构的滑块运动，并取曲柄旋转半径与连杆长度的区别为1/4，它只考虑了液柱和抽油杆质量以及抽油机杆柱的惯性载荷。

示功图分析目前生产油井多是抽油机井，泵挂1000-2200米之间，想要真正对油井的生产有有个深入、细致的了解，必须采取很多手段，如：测示功图、动液面、电流、量油等。

抽油机井的管理水平，关系到油田的整体经济效益。

要做好抽油机井的管理工作，必须取全取准各项生产资料，并作出正确的分析，制定抽油机井的合理工作制度，采取切实有效的合理措施，加强和提高抽油机井的日常管理水平。

示功图的测试是对抽油机井的管、杆、泵的工作状况的很好的诊断。

通过对负荷和图形的变化，正确的示功图分析，可以判断油井的工作制度是否合理，影响泵效和不出油的原因，确定合理的采油工艺措施和检泵周期。

一．示功图的测试基准示功图：1.基准示功图的意义：就是分析模板。

在油井新的状态下建立的基准示功图对以后的采油管理和测试会起到很大的作用，通过载荷的变化可以观察摩擦力的变化和液面的变化，对井筒和地层精细管理起到很大的作用，特别是在目前高含水阶段的采油生产。

基准示功图还可以指导动液面的测试。

动液面的准确测试是目前的局级技术难题。

动液面是油套环空的，油套环空很小，只要有很小的东西就会阻碍声波的传播，液面的确定不能光看液面曲线，必须与示功图对比分析。

基准示功图最重要的作用是资料的互相验证，保证了所出资料的准确率，同时也提高测试人员的工作水平。

精准的资料保证了技术人员的分析地准确，采取措施对症。

2．如何建立基准示功图油井作业后待生产正常测得合格的示功图和动液面做为基准，以后的示功图和动液面与其对比。

一般是在作业5-7天后测得示功图和动液面作为基准。

在作业后建基准示功图的原因是：作业后管杆泵都经过清洗和更换，管柱深度都会发生变化，油井的生产状态与以前发生了变化，主要是摩擦力变化，因为示功图反映的是力的变化，所以作业对示功图的影响很大，故在作业后建立基准示功图。

还有作业后测得的动液面也是最准确地，所以在建立基准示功图的同时建立同步的动液面。

按这个要求做的，既保证了资料准确率，也杜绝了不准确的资料真分析的事情发生，同时也提高了相关各岗位人员的工作能力。

2011-06-11 08:01:52 2楼油井的动液面参数直接反映了地层的供液情况及井下供排关系, 是进行采油工艺适应性评价和优化的关键数据之一[ 1- 3] 。

动液面测试传统的方法是利用声波进行测试, 但是, 这种方法有两方面的缺点, 一是回声的技术受井筒的情况制约产生误差; 二是不能实时在线测量。

文献[ 3- 4] 通过地面功图推算动液面, 但是由于悬点载荷的确定比较复杂和繁琐, 而且在计算过程中忽略了一些阻力因素, 也存在误差。

有杆泵主要由泵简、柱塞、游动阀( T V) 、固定阀( SV) 等组成。

把地面示功图或悬点载荷与时间的关系用计算机进行数学处理之后, 由于消除了抽油杆柱的变形、杆柱的粘滞阻力、振动和惯性等的影响, 将会得到形状简单而又能真实反映泵工作状况的井下泵示功图[ 8- 9] 。

井下泵相对于悬点受力简单、动载荷的影响小。

泵工作工程中, 泵筒内压力p ( t ) 随柱塞运动方向的改变, 由吸入压力p i 升至排出压力p o 或由p o 降至p i , 柱塞完成卸载或加载: 当SV 开启后, 液体经SV 孔吸入泵腔, 此时p ( t ) = p i , 柱塞加载完成, 泵载保持不变; 当TV 开启后, 液体经T V 孔排出泵腔, 此时p ( t ) = p o , 柱塞卸载完成, 泵载保持不变,当SV、T V 均处于关闭状态时, p i< p ( t ) < p o 。

如果忽略柱塞与液体的惯性力, 则作用于柱塞上的平衡方程应是: Fp ( t) = p p ( f p - f r ) - p ( t ) f p + Wp f ( 1)其中, Fp ( t ) ! ! ! 泵的载荷, N; p p ! ! ! 游动阀上部的压力, Pa; p ( t ) ! ! ! 泵筒内压力, Pa; Wp ! ! ! 柱塞重量, N; f ! ! ! 柱塞与泵筒间的摩擦阻力, N ; f p、f r ! ! ! 柱塞、抽油杆的截面积, m2。
