动液面测试

油井动液面测试操作程序操作(检查)注意事项:1. 测试期间，井口区域要通风良好，人员应站在上风口处。

2. 套压小于2.0MPa时可进行测试，否则要放套管气，放套压前由平台长通知生产监督，获得批准后，由平台操作人员进行放气，否则不能进行液面测试作业，以免造成平台生产流程关断。

3. 测试时先关套管闸门，放空测试接口内的套管气后方可接测试仪器。

4. 放空前应确保闭排罐液位处于最低，同时注意测试时风向，若上甲板放空处的风向处于下游时禁止放空～5. 测试仪的工作电压若低于12V时，应及时进行充电。

操作(检查)程序:(一)、油井及采油树1、油井采油树套管气放气流程必须安装液面测试仪器的测试接口和泄压装置。

2、采油树的套压表应安装在测试堵头的上游。

3、测试接口处有足够的操作空间，能够装卸液面测试仪的井口联接器。

4、油井没有安装过电缆封隔器，或过电缆封隔器安装在液面以下。

(二)、液面测试仪器要求1、测试主机应采用液晶显示屏，符合井口操作安全要求，采用电池供电。

2、测试仪器能够存储测试数据，并能输出数据。

3、测试接口采用2-7/8:EUE 母扣，井口联接器为2-7/8:EUE 公扣，联接器应密封，测试时无泄漏现象。

4、井口联接器为气体动式液面测试，备有足够的氮气。

(三)、液面测试前准备1、了解测试井的管柱结构，注意管柱上有无回音标，有回音标的井记录回音标深度，用于测试时进行对比。

2、了解油井以前动液面测试情况和地层供液情况。

3、了解油井生产状况和生产历史。

4、了解安全阀、封隔器等井下工具的深度。

5、作业前认真检查测试仪、井口联接器等是否处于正常工作状态，满足作业需要，其他设备工具能够保证作业需要。

三、油井液面测试步骤对于有套压的油井按以下操作:1、检查测试油井目前的生产状态，确认所测液面为动液面或静液面。

2、测试前记录油井目前运行状态，包括油压、套压、产量、气油比、含水等情况，确认是否满足测试条件。

3、关闭套管翼阀和测试堵头下游去生产管汇的阀门，然后打开去闭排的阀门，此时应注意闭排罐液位，缓慢放空，放空前应确保闭排罐液位处于最低，同时注意风向，若上甲板放空处的风向处于下游时禁止放空～压力降为零后，关闭去闭排的阀门，然后卸下动液面测试接口堵头。

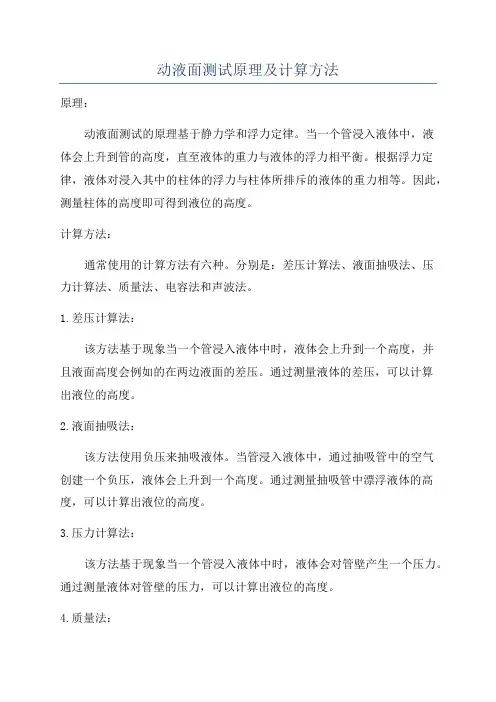

动液面测试原理及计算方法原理：动液面测试的原理基于静力学和浮力定律。

当一个管浸入液体中，液体会上升到管的高度，直至液体的重力与液体的浮力相平衡。

根据浮力定律，液体对浸入其中的柱体的浮力与柱体所排斥的液体的重力相等。

因此，测量柱体的高度即可得到液位的高度。

计算方法：通常使用的计算方法有六种。

分别是：差压计算法、液面抽吸法、压力计算法、质量法、电容法和声波法。

1.差压计算法：该方法基于现象当一个管浸入液体中时，液体会上升到一个高度，并且液面高度会例如的在两边液面的差压。

通过测量液体的差压，可以计算出液位的高度。

2.液面抽吸法：该方法使用负压来抽吸液体。

当管浸入液体中，通过抽吸管中的空气创建一个负压，液体会上升到一个高度。

通过测量抽吸管中漂浮液体的高度，可以计算出液位的高度。

3.压力计算法：该方法基于现象当一个管浸入液体中时，液体会对管壁产生一个压力。

通过测量液体对管壁的压力，可以计算出液位的高度。

4.质量法：该方法基于现象当管浸入液体中时，液体会对管内柱体产生一个浮力。

通过测量柱体的质量，可以计算出液位的高度。

5.电容法：该方法通过测量液体对电容器的影响来计算液位的高度。

当液体上升到电容器的高度时，液体会使得电容器的电容值发生变化。

通过测量电容值的变化，可以计算出液位的高度。

6.声波法：该方法通过发送声波到液体中，当声波遇到液体表面时，会发生反射。

通过测量声波的反射时间，可以计算出液位的高度。

通过以上六种计算方法，可以准确地测量液体的液位。

不同方法的适用范围和精度有所不同，选择合适的方法取决于测量条件和需求。

SY／T 5875—9油井液面测试方法中国石油天然气总公司1994－01－06 批准1994－06－01 实施1　主题内容与适用范围本标准规定了应用双频道回声仪进行液面测试的方法以及液面资料质量要求和整理。

本标准适用各类双频道回声仪对油井的液面测试。

2　术语2．1　动液面油井生产稳定时，在油套管环形空间内测得的从井口（地面）到液面之间的距离。

2．2　音标在井筒内油管上安装的声音波反射装置。

2．3　井口波回声仪记录曲线上反映的声弹击发时的波。

2．4　音标波从音标位置反射到井口并被记录在回声仪曲线上的波。

2．5　接箍波从油管接箍位置反射到井口并被记录在回声仪记录曲线上的波。

2．6　液面波从液面位置反射到井口并被记录在回声仪记录曲线上的波。

2．7　液面波长度从井口波起点到液面波起点的记录曲线长度。

2．8　音标波长度从井口波起点到音标波起点的记录曲线长度。

2．9　接箍波长度在记录曲线上数个接箍波间的长度。

3　测试仪器技术要求3．1　井口连接器应耐最高工作压力10MPa。

3．2　最大测试深度3000m，量程范围内误差不得超过±10m 。

3．3　井口连接器声源冲击压力不得小于105dB，击发机构击发率不得低于95％。

3．4　在5MPa气压下井口连接器各连接部位不得漏气，异径接头在20MPa水压下保持30min 不得破坏，油管螺纹在15MPa水压下应无渗漏。

3．5　充电机工作电压力220V，频率为50HZ。

3．6　正常走纸速度为100mm／s±2mm／s。

3．7　走纸速度稳定时间在高温或常温下不大于4s。

在低温下不大于30s。

走纸速度不稳定度为0．2％。

4　测试准备4．1　测前要求油井生产稳定。

有热洗流程的井管线各阀门不得渗漏，套管阀门开启灵活。

套压表量程合适，精度不低于0．5 级。

4．2　套管头能保证装卸仪器和操作方便。

油套管环形空间无蜡和油污等粘附井壁。

4．3　所选仪器应能满足测试技术要求，并给仪器充足电源电压。

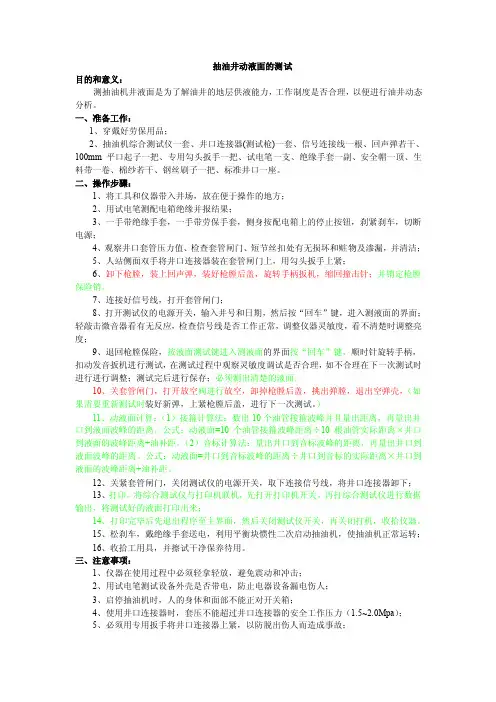

抽油井动液面的测试目的和意义：测抽油机井液面是为了解油井的地层供液能力，工作制度是否合理，以便进行油井动态分析。

一、准备工作：1、穿戴好劳保用品；2、抽油机综合测试仪一套、井口连接器(测试枪)一套、信号连接线一根、回声弹若干、100mm平口起子一把、专用勾头扳手一把、试电笔一支、绝缘手套一副、安全帽一顶、生料带一卷、棉纱若干、钢丝刷子一把、标准井口一座。

二、操作步骤：1、将工具和仪器带入井场，放在便于操作的地方；2、用试电笔测配电箱绝缘并报结果；3、一手带绝缘手套，一手带劳保手套，侧身按配电箱上的停止按钮，刹紧刹车，切断电源；4、观察井口套管压力值、检查套管闸门、短节丝扣处有无损坏和赃物及渗漏，并清洁；5、人站侧面双手将井口连接器装在套管闸门上，用勾头扳手上紧；6、卸下枪膛，装上回声弹，装好枪膛后盖，旋转手柄扳机，缩回撞击针；并销定枪膛保险销。

7、连接好信号线，打开套管闸门；8、打开测试仪的电源开关，输入井号和日期，然后按“回车”键，进入测液面的界面；轻敲击微音器看有无反应，检查信号线是否工作正常，调整仪器灵敏度，看不清楚时调整亮度；9、退回枪膛保险，按液面测试键进入测液面的界面按“回车”键，顺时针旋转手柄，扣动发音扳机进行测试，在测试过程中观察灵敏度调试是否合理，如不合理在下一次测试时进行进行调整；测试完后进行保存；必须测出清楚的液面。

10、关套管闸门，打开放空阀进行放空，卸掉枪膛后盖，挑出弹膛，退出空弹壳，（如果需要重新测试时装好新弹，上紧枪膛后盖，进行下一次测试。

）11、动液面计算：（1）接箍计算法：数出10个油管接箍波峰并且量出距离，再量出井口到液面波峰的距离。

公式：动液面=10个油管接箍波峰距离÷10根油管实际距离×井口到液面的波峰距离+油补距。

（2）音标计算法：量出井口到音标波峰的距离，再量出井口到液面波峰的距离。

公式：动液面=井口到音标波峰的距离÷井口到音标的实际距离×井口到液面的波峰距离+油补距。

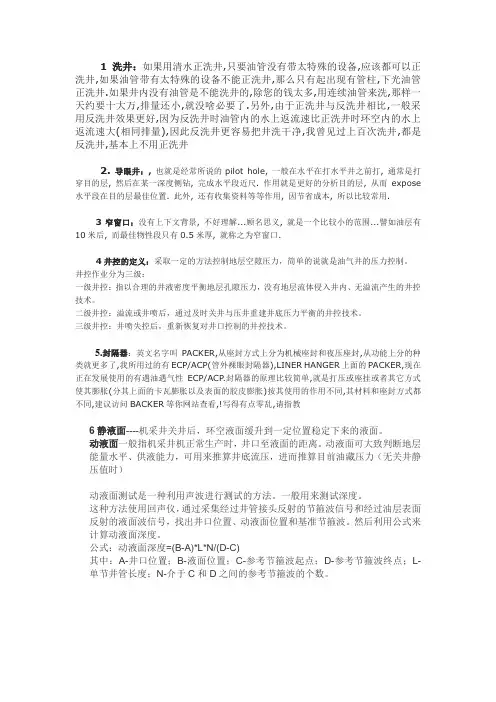

1洗井：如果用清水正洗井,只要油管没有带太特殊的设备,应该都可以正洗井,如果油管带有太特殊的设备不能正洗井,那么只有起出现有管柱,下光油管正洗井.如果井内没有油管是不能洗井的,除您的钱太多,用连续油管来洗,那样一天约要十大万,排量还小,就没啥必要了.另外,由于正洗井与反洗井相比,一般采用反洗井效果更好,因为反洗井时油管内的水上返流速比正洗井时环空内的水上返流速大(相同排量),因此反洗井更容易把井洗干净,我曾见过上百次洗井,都是反洗井,基本上不用正洗井2.导眼井：, 也就是经常所说的pilot hole, 一般在水平在打水平井之前打, 通常是打穿目的层, 然后在某一深度侧钻, 完成水平段近尺. 作用就是更好的分析目的层, 从而expose 水平段在目的层最佳位置. 此外, 还有收集资料等等作用, 因节省成本, 所以比较常用.3窄窗口：没有上下文背景, 不好理解...顾名思义, 就是一个比较小的范围...譬如油层有10米后, 而最佳物性段只有0.5米厚, 就称之为窄窗口.4井控的定义：采取一定的方法控制地层空隙压力，简单的说就是油气井的压力控制。

井控作业分为三级：一级井控：指以合理的井液密度平衡地层孔隙压力，没有地层流体侵入井内、无溢流产生的井控技术。

二级井控：溢流或井喷后，通过及时关井与压井重建井底压力平衡的井控技术。

三级井控：井喷失控后，重新恢复对井口控制的井控技术。

5.封隔器：英文名字叫PACKER,从座封方式上分为机械座封和夜压座封,从功能上分的种类就更多了,我所用过的有ECP/ACP(管外裸眼封隔器),LINER HANGER上面的PACKER,现在正在发展使用的有遇油遇气性ECP/ACP.封隔器的原理比较简单,就是打压或座挂或者其它方式使其膨胀(分其上面的卡瓦膨胀以及表面的胶皮膨胀)按其使用的作用不同,其材料和座封方式都不同,建议访问BACKER等你网站查看,!写得有点零乱,请指教6静液面----机采井关井后，环空液面缓升到一定位置稳定下来的液面。

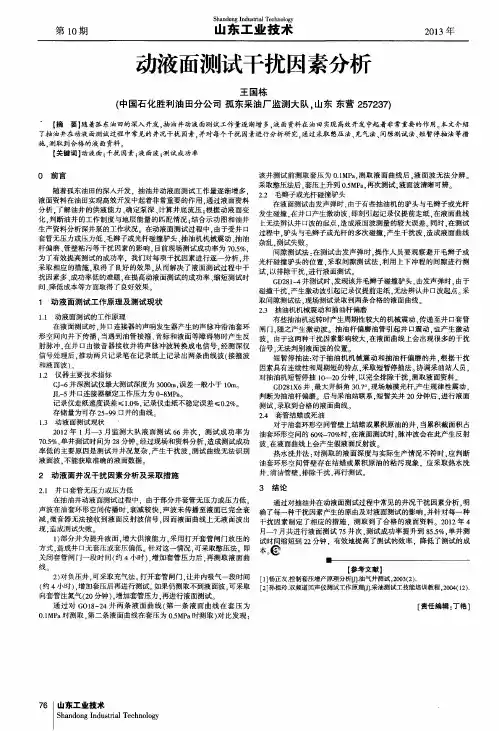

抽油机井动液面资料录取方法的探索与应用摘要：为掌握抽油井生产动态及判断井下设备的工作状况，测试动液面是生产现场经常而必要的一项工作。

测试方法一般采用回声探测仪来进行测试。

现场上应用过程中，由于受设备、环境及人力资源因素限制，存在液面测试率低、测试成功率低、准确程度不高及安全隐患多等诸多问题。

一是液面测试操作繁琐，安全隐患多，测试率较低；二是环形空间狭窄（掺油井套管结蜡或小套管井）及液面偏深，声波衰减幅度大，测试成功率低；三是音速指标影响因素多且变化幅度大，采用同一音速计算，液面准确程度低。

种种因素致使液面资料测试率、准确率偏低，难以满足现场生产需要。

为此，提出了液面资料录取方法与应用的这个课题，通过研究与应用，即减少了测试工作量，规避了安全风险，又可以提高液面资料的全准率，为实时了解及掌握油井生产状况提供了技术保证。

关键词：液面录取探索应用一、技术路线确定动液面计算方法，求准动液面资料；利用动液面与泵充满系数的协调关系，制作关系图版；通过功图资料推导动液面，从而实现减少测试工作量、提高动液面资料全准率的目的。

1.动液面计算方法的确定目前动液面计算方法有三种方式，即音标法、接箍法及音速法。

①音标法在油管已知位置上安装音标，在声波反射曲线上，通过比例关系可以计算动液面位置。

②接箍法利用油管接箍数计算动液面深度，即在测试曲线上选出连续、一定数量的接箍波，通过比例关系可以计算液面深度。

③音速法声波速度与介质压力存在函数关系，利用音标井求得不同压力下的液面，通过下式即可计算不同压力下声波速度和动液面。

以雷64-18-17c为例，该井2010年6月25日下入音标，位置1198.15米。

对该井进行系统测试，取得不同压力下液面及对应声波速度资料（见表1）。

确定声波速度即可求准动液面，可作为本地区动液面计算的主要方法。

2.供排关系图版的建立沉没度水平反映地层供液能力，充满系数反映深井泵排液状况，二者结合在一起可以反映油井供、排的协调关系。
