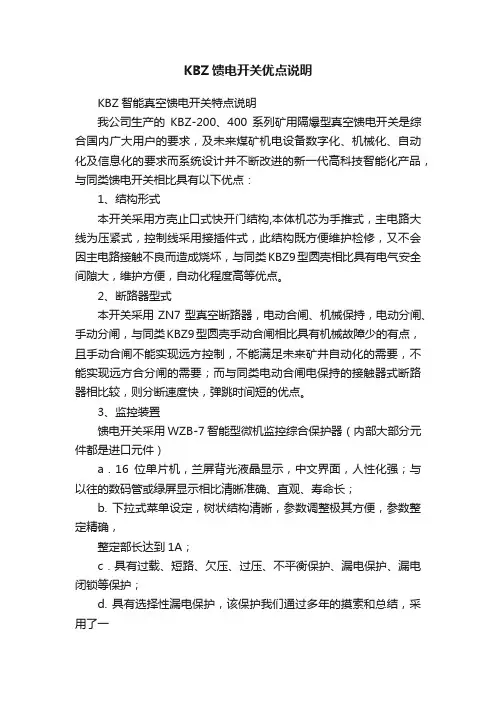

KBZ馈电开关优点说明KBZ智能真空馈电开关特点说明我公司生产的KBZ-200、400系列矿用隔爆型真空馈电开关是综合国内广大用户的要求，及未来煤矿机电设备数字化、机械化、自动化及信息化的要求而系统设计并不断改进的新一代高科技智能化产品，与同类馈电开关相比具有以下优点：1、结构形式本开关采用方壳止口式快开门结构,本体机芯为手推式，主电路大线为压紧式，控制线采用接插件式，此结构既方便维护检修，又不会因主电路接触不良而造成烧坏，与同类KBZ9型圆壳相比具有电气安全间隙大，维护方便，自动化程度高等优点。
2、断路器型式本开关采用ZN7型真空断路器，电动合闸、机械保持，电动分闸、手动分闸，与同类KBZ9型圆壳手动合闸相比具有机械故障少的有点，且手动合闸不能实现远方控制，不能满足未来矿井自动化的需要，不能实现远方合分闸的需要；而与同类电动合闸电保持的接触器式断路器相比较，则分断速度快，弹跳时间短的优点。
3、监控装置馈电开关采用WZB-7智能型微机监控综合保护器（内部大部分元件都是进口元件）a．16位单片机，兰屏背光液晶显示，中文界面，人性化强；与以往的数码管或绿屏显示相比清晰准确、直观、寿命长；b. 下拉式菜单设定，树状结构清晰，参数调整极其方便，参数整定精确，整定部长达到1A；c．具有过载、短路、欠压、过压、不平衡保护、漏电保护、漏电闭锁等保护；d. 具有选择性漏电保护，该保护我们通过多年的摸索和总结，采用了一种新的科学的采样和计算方法，能使选择性的可靠性做到100%，而同类产品的选择性则比较差，误动率较高；e. 具有三相电压监视、三相电流监视、有功功率计量、无功功率计量、功率因素、绝缘电阻、零序电压监视、零序电流监视、时间计时等功能，且所有数据都能与系统的上位机进行信息交换，实现远程遥控、遥测、遥信、遥调等真正的智能监控“四遥”功能，而同类KBZ9型产品则永远不可能实现这么多功能；f. 以上显示参数数值达到0.5级精度；g. 故障查询，故障记忆功能，可累计记录后50次事件记录；h. 参数设定密码锁定功能；i. 具有标准RS485通信接口，Modbus协议；j. 在控制中心或地面监控系统通过密码可通过办公电脑在远端对本保护装置进行保护参数的设定与调整，可通过办公电脑在远端对本配电装置进行合分闸操作,而同类KBZ9型产品最多只能监视部分参数,不能做到真正的智能化产品；k. 本保护装置具备风电瓦斯闭锁功能,用户可以根据现场需要设定常开或常闭需求，而同类KBZ9型产品不具备用户选择的余地；l. 本保护装置采用了多种有效的抗干扰措施，工作稳定性极高，工作寿命长，而同类产品则经常有乱码、死机等故障的出现。
阅读使人充实，会谈使人敏捷，写作使人精确。
——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。
2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。
设有64*128的液晶中文显示器。
可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。
4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。
开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。
5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。
6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。
7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。
8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。
9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。
极限分断能力增加到7000A。
10、合闸机构为传统手动操作方式。
机构经长期磨损后，不必更换机构。
略加调整即可正常使用。
一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。
在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。
当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。
当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。
1 用途和适用范围1.1 用途KBZ-200、400/1140Ⅱ矿用隔爆型真空馈电开关（改进型）用于煤矿井下，在交流50HZ，额定电压为660V或1140V，额定电流至200A、400A三相中性点不接地的供电系统中，作为总开关或分支开关用，也可作为大容量电动机不频繁起动控制之用。
保护系统采用了先进的DSP微处理器和大容量新型芯片进行双芯片工作，配以高精度的数据处理及先进的保护算法，保护精度高，反应速度快。
能完成过载、短路（分为相敏保护、电流幅值保护两类）、漏电闭锁、漏电保护、选择性漏电保护、欠压、过压、三相不平衡、断相、温度保护、瓦斯保护、风电闭锁、功率计量、负载侧带电指示、通讯组网等多种保护功能，具有断电上锁装置。
1.2 微机智能保护装置的主要特点●采用4×8汉字字符液晶显示器,配合菜单式人机交互界面,操作直观简便。
运行时实时显示当前时间、三相电流和电网电压、有功功率、功率因数、绝缘电阻、总/分开关、运行状态（合/分闸）、温度、瓦斯浓度、风电闭锁及故障信息，显示信息极为丰富。
●各项保护功能参数可以通过菜单选择调整，适用范围广，保护精度高。
●具有“记忆”功能。
每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时自动提取上一次设定的参数。
而且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999小时的累计合闸时间，最多9999999999度的电度。
可以通过菜单调出来显示，方便维护。
●具有软硬件自检功能，如有问题，系统给出相应的出错信息。
●通过门上按钮可以方便的进行定值调整、保护试验、信息查询等功能。
●可选择数据通信接口与监控系统连接。
根据用户需要可以配备RS-485或者国内领先的电力线载波通信接口。
保护器采用模块化结构，优化的软硬件抗干扰处理，具有友好的人机界面，使安装、使用、维护更简单，使用寿命大为增加。
K B Z9-400馈电开关原理及维修简要说一下KBZ9-400馈电开关的机械操作机构图一KBZ9馈电开关的分闸与合闸，主要是通过机械操作机构完成的。
如上图，真空管动触点通过连杆3与机械机构连接。
然后机械机构再通过连杆1与开关外壳上的操作手柄连接（如下图）。
转动外壳上的手柄，带动真空管的闭合与分开。
图二在图一中，有一个脱扣线圈5，这个脱扣线圈受馈电开关的保护插件控制。
当馈电开关有短路，过载，漏电等故障时，保护插件驱动脱扣线圈吸合，使馈电开关跳闸。
在脱扣线圈的旁边，有一个跳闸螺栓6。
如果在手动合闸的时候，搬动合闸手柄，机械机构不能合闸，就是机构打滑，在合闸状态保持不住。
这时，可以调整这条螺栓。
当按动试验按钮进行短路试验，电动分闸时，如果按动按钮后，脱扣线圈吸合，但是不跳闸。
这时，也可以通过调整这条螺栓解决问题。
不过调整的方向和合不上闸时调整的方向相反。
机械机构的原理，基本上就是这样，大家可以在操作开关的时候，自己仔细观察一下机械机构具体的动作过程，要比我在这里讲解好的多。
在井下，有这样一个要求，就是在没有通风的情况下，工作面的电气设备不允许工作。
也就是说，风机开关不启动，其他电气设备的开关不能启动。
为了确保这一功能的实现，便有了“风电闭锁”。
因为馈电开关是一个工作面的总开关，如果馈电开关不合闸，其他的电器设备就无法工作。
所以“风电闭锁”的连接，就是风机开关与馈电开关的闭锁连接。
风电闭锁的接线方法如下：上图中，灰色部分为馈电开关的原理图，图中，你可以看到在漏电插件与过载插件的引脚上分别有个A4点，在两点之间写着“风电闭锁”。
在开关的接线室中，你会找到A3和A4这两个接线柱，就是原理图中的这两个接点。
白色为风机开关的一对“风电闭锁”接点。
在实际使用中，将风机开关的风电闭锁点与馈电开关的“风电闭锁”点连接起来，如上图所示。
当风机开关启动以后，就会将风机开关的“风电闭锁”触电1K1闭合。
从而使馈电开关中的A3与A4形成“通路”。
KBZ系列矿用隔爆型真空馈电开关说明书1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关要紧适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无明显摇动与冲击振动的地点；6.能防止雨雪与滴水的地点；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特点3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关爱护功能的特性参数1. 低电压爱护：整定值为35－70％Ue, 延时动作时刻1s－5s可调，延时时刻准确度±5％。
2. 过载爱护：整定值分档可调，电流整定值的准确度±8％。
3. 短路爱护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时刻小于0.1秒。
4. 漏电与漏电闭锁爱护：动作值及动作时刻见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。
1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。
1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。
隔爆外壳分为上、下两个空腔即接线腔与主腔。
接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。
主腔由主腔壳体与前门组装而成。
开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。
开关前门打开时，前门支承在壳体左侧的铰链上。
2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。
安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。
本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。
保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。
1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。
1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。
KBZ6—400/1140矿用隔爆型真空馈电开关使用说明书一、概述1、产品特点：KBZ6-400/1140矿用隔爆型真空馈电开关是将目前矿用隔爆型馈电开关所有保护汇集一起的综合真空馈电开关。
具有总检漏、相敏短路保护、长距离短路保护、过载、欠电压保护，即可作总开关使用，又可作为分路开关使用。
特别是相敏短路保护整定值比按《煤矿井下低压电网短路保护装置的整定细则》整定的短路保护整定值降低40%，从而提高可靠动作系数：在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截面。
长距离短路保护是配合终端保护装置将短路故障转换成跳闸信号使开关跳闸，没有供电距离的限制。
该馈电开关采用了平移式快开门结构，机芯为手车式结构，并有内置导轨，可方便拉出机芯。
合闸方式采用了电动合闸机械保持，解决了由于机械机构磨损造成合闸困难的问题。
该馈电开关短路整定值可从200A-1800A，可代替200A-400A 馈电开关。
2、主要用途及适用范围（1）该馈电开关是矿用隔爆型，适用于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性气体环境中，在交流50赫兹、额定电压1140伏、660伏、额定电流400A及以下的线路中。
（2）该馈电开关，即可作为总开关使用，含有总检；又可作为分路开关使用，含有选择性漏电保护。
（3）该馈电开关具有长距离短路保护、相敏短路保护，特别适用于供电距离长的场合，可提高短路保护可靠动作系数、降低供电电缆的截面，也可以省去并联电缆，降低投资，节省人力。
3、型号的组成及其代表意义：型号的组成：KBZ6-400/1140（660）型号的代表意义：K B Z6-400 / 1140额定电压（V）额定电流（A）真空矿用隔爆型馈电开关4、可以在下列环境条件下使用：（1）海拔高度不超过1000m；（2）环境温度：-25℃—+40℃（3）空气相对湿度不大于95%（+25℃）（4）在具有甲烷及煤尘爆炸性气体混合物的危险场所；（5）无破坏金属和绝缘材料的腐蚀性气体和蒸汽的场所；（6）无显著摇动和剧烈冲击振动的环境；（7）与水平安装倾斜度不超过15°；（8）无滴水及水浸入的场所；（9）污染等级：3级；（10）安装类别：Ⅲ类。
KBZ 系列矿用隔爆型真空馈电开关1 范围本标准规定了KBZ 系列矿用隔爆型真空馈电开关的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于煤矿井下额定频率50Hz 、电压至1140V ，额宣电流分别为400A 、500A 、630A 的线路中，作为供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动用的KBZ 系列煤矿井下隔爆型真空馈电开关 (以下简称“馈电开关”)。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 191-2000 包装储运图示标志GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验Db:交变湿热试验方法 GB 3836.1-1983 爆炸性环境用防爆电气设备 通用要求GB 3836.2-1983 爆炸性环境用防爆电气设备 隔爆型电气设备 “d ” GB 3836.3-1983 爆炸性环境用防爆电气设备 增安型电气设备 “e ”GB 3836.4-1983 爆炸性环境用防爆电气设备 本质安全型电路和电气设备 “d ” GB 4208-1993 外壳防护等级（IP 代码） GB/T 13306-1991 标牌GB/T 14048.1-1993 低压开关设备和控制设备 总则 JB 4262-1995 防爆电器用橡套电缆引入装置MT 210-1990 煤矿通信、检测、控制用电工电子产品基本试验方法 3 产品分类3.1 分类馈电开关按控制对象分为： a ） 控制电动机用； b ） 配电用。
3.2 型式馈电开关为矿用隔爆型“Exd Ⅰ”。
3.3 型号ＫＢ Ｚ □ / □额定电流（A ）/额定电压（V ） 真空 隔爆型 馈电开关3.4 基本参数a）额定电压： 660V（1140V）；b）控制电源电压： AC18V、AC50V、AC110；c）额定工作电流： 400A、500A、630A；d）标准频率： 50HZ；e）工作制：长期工作制。
KBZ—630/1140矿用隔爆型真空馈电开关(中文显示)字体大小：大- 中- 小kpdz发表于07-03-03 21:38 阅读(1742) 评论(6)一、用途及使用条件1、矿用隔爆型真空馈电开关（以下简称开关），主要用于煤矿井下和其他周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。
适用于交流50HZ，额定电流至630A，额定电压为380V、1140V三相中性点不接地供电系统中。
作为总开关、分支开关，也可以作为大容量电动机不频繁起动控制之用。
当供电电路中出现过载、短路、断相或漏电时能自动切断电源。
作总开关时具有三相对称性漏电和漏电闭锁保护，作分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能，是一种适合在中国煤炭工业中推广使用的保护装置。
2、开关可以在下列环境中使用：（1）海拔高度不超过2000m;（2）环境温度为-20℃－+40℃；（3）空气相对湿度不大于95％（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气。
（5）无淋水和水侵入的地方。
二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比其特点如下：（1）具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。
（2）采用晶振计时，故所有定时限、反时限准确无误。
（3）采用微处理器技术,能完成合分闸控制,过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。
（4）采用全中文显示，通过2个按纽不必打开箱体大门就可以实现全部操作，其参数的设置和查询均用中文显示。
就如同你轻点鼠标，操作个人电脑一样方便直观。
（5）采用10位A/D采集信号，使测量精度显著提高。
（6）采用均方根值测量计算交流电流和电压，即使电源波形变形严重，干扰大的情况下，也能保证测量精度。
（7）拥有超强的记忆功能。
：A、记录的累计工作时间最大可达100万小时；B、记录的累计合闸次数可达100万次；C、记录用的电度数最大可达1亿度；D、保存100次的故障记录以供查阅，能记录故障原因和故障发生的日期及时间（月、日、时、分），按后进先出的顺序排列，并自动编号，记录满100次以后自动清除前98次记录。
（8）具有准确的日期、时钟功能，在液晶屏的最低行显示有当前时钟；月、日、时、分、秒，可以通过按键调整。
具有背光的液晶屏，在暗处特别醒目，使您一眼可见当前的工作状态。
（9）具有RS485通讯功能,能将2～400台保护期联成网络,通过连接器接入局域网或因特网。
注：最好使用本厂的电脑通讯软件！否则，需要网络方提供通讯协议给我方，或在原网络上硬件不变，软件直接使用我厂的。
三、产品功能1、对馈电开关负载侧出现的短路故障，进行定时限速断保护。
2、对馈电开关负载侧出现的持续过载，实施反时限保护并报警3、对馈电开关负载侧出现的断续过载，进行能量释放和积累运算，实施反时保护，过载时报警。
4、漏电闭锁保护：对馈电开关负载侧负载绝缘电阻低于100KΩ+20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时均能可靠的实现漏电闭锁功能。
5、电流型漏电保护：对下属电网中出现的单相接地故障，采用零序电流法，选择性检漏保护。
漏电时报警。
6、功率方向型漏电保护：对下属电网中出现的单相接地故障，采用功率方向法，选择性检漏保护。
漏电时报警。
7、对进线电压不足额定值的65％时采取保护。
8、汉字显示当前电网电压及负载电流值，用电度数，保护动作原因。
9、跳闸原因长期记忆（可反复查阅）,有前100次故障跳闸原因和时间记录。
10、能记录累计分合闸次数，累计用电量，累计工作时间。
11、具备模拟故障试验自检功能，确保自身不带故障运行。
12、电子表功能，能精确定位下班时间。
13、风电闭锁功能。
14、相平衡保护：可对三相负载的三相进行检缺相保护。
相平衡功能可选择打开和关闭。
15、二级密码功能，防止无关人员操作，密码功能可设打开和关闭。
16、具备通讯组网功能，能向上级站传输实时的用电度数，电网电压，负载电流，零序电压，零序电流，绝缘电阻，合分闸情况，状态报警及故障跳闸原因等；通过上位机可以实现远程控制（复位，漏电跳闸试验，过流）四、产品型号含义K B Z －630/1140额定电流/额定电压真空隔爆型馈电开关五、开关结构概述1、本开关整机由外壳、控制板、断路器所组成，其中外壳由下腔和接线腔两部分组成，下腔前面是平面止口平移式快开门，前门与开关间设有机械连锁，开门时，先将开关右侧手把转到停止位置，退出锁杆，然后转动门上手把，则可带动门左侧平移式机构将门移出挡板限位范围，使门绕左侧的铰链移动至完全打开。
下腔内装有断路器，转换开关，电流互感器等元件。
前门内装有电脑保护器及中文显示板，该结构对用户检修和更换元件十分方便。
2、主回路输入接线口两个，输出接线口两个，分别可穿入两条不大于Φ78毫米的橡套电缆，控制回路三个，分别可穿入一条不大于Φ20毫米的橡套电缆。
3、本开关有醒目的警示标志，在门上有“断电源后开盖”，在接线腔盖板上有“严禁带电开盖”。
六、主要技术参数及保护特性一、主要技术指标1、额定电压――1140V2、额定电流――630A3、额定频率――50HZ4、极限分断能力――12500A（630A）5、工频耐压――4200V（1140V）6、隔爆型式和标志ExdI ,在开关明显处设置有标志牌。
二、保护特性1、过载保护（1）过载电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：0.2倍、0.3倍、0.4倍、0.5倍、0.6倍、0.7倍、0.8倍、0.9倍、0.1倍、1.2倍、1.4倍，精度为±8％。
负载电流超过过载电流整定标称值1.1倍时报警，并开始实施反时限延时。
负载电流超过整定值的倍数越大，动作延时越短。
（2）过载延时整定分档可调。
分为：1、2、3、4档。
挡位越小时间越短。
（3）过载电流与延时的反时限特性符合下表一：其中Ie代表馈电开关上整定的额定工作电流，如630A的馈电开关中，根据负载的额定工作电流大小整定，若过载电流档位整定在0.5倍档，则Ie=630A×0.5；2.00×Ie代表负载实际运行电流为馈电开关上整定的额定工作电流的2倍。
即当负载电流超过2.00×630×0.5时读上表，若延时档位整定在2档则跳闸时间表上值为55``~65``。
当出现断续过载时，对过载能量进行释放和积累运算同时，执行反时保护。
2、短路保护短路电流整定分档可调。
标称值分别为馈电开关额定工作电流值的：1.6倍、2.0倍、3.0倍、4.0倍、5.0倍、8.0倍、10.0倍，精度为±8％。
短路保护动作时间：从出现短路信号至确认无误后发出保护信号，小于0.1秒。
大于10倍额定电流整定值实行无压释放保护，动作时间小于0.1秒。
短路保护以负载合闸时的起动电流整定，约为负载额定工作电流值的5—7倍。
3、选择性漏电保护（1）整定值零序电压整定值分档可调。
标称值分别为：3.0伏、5.0伏、10.0.0伏、15.0.0伏、20.0伏、25.0伏、电流型、精度±8％。
（2）动作时间漏电延时动作时间分档可调。
标称值分别为0.1秒、0.5秒、1.0秒、1.5秒、2.0秒、2.5秒、3.0秒、3.5秒，精度为±8％。
（3）一般作总开关时，若要求选择性漏电保护不用，这时可断开零序电压线，而零序电压整定为3.0伏、、5.0伏、10.0伏、15.0伏、20.0伏、25.0伏中的任一档即可（或者干脆不装零序电流互感器及零序电压互感器）。
这样开关就仅有附加直流电源原理的漏电闭锁保护。
4、附加直流电源原理的三相对称性漏电保护与漏电闭锁保护（1）漏电保护与漏电闭锁保护动作值符合下表二：（2）动作时间三相对称性漏电动作时间分为：无延时（00）、100ms(01)、200ms(02)、300ms(03)、400ms(04)五档，精度为±8％。
其中“无延时“（00）档经1KΩ电阻漏电动作时间能有选择性的实现30毫安保护指标；分开关请选”无延时“档，总开关可根据需要选延时或无延时，若选择档位合适可有效防止越级跳闸。
（3）在馈电开关负载侧合闸前能对供电线路对地绝缘情况进行检测，当绝缘电阻低于100KΩ+20%（3300V）、40KΩ+20%（1140V）、22KΩ+20%（660V）、7KΩ+20%（380V）时能可造地实现漏电闭锁功能，使馈电开关不能合闸，当主电路绝缘阻值上升到闭锁值的1.2倍时，自动解除漏电闭锁。
（4）在馈电开关合闸后，综保将检测漏电动作阻值，其值为50KΩ（3300V）、22KΩ+20%（1140V）、11KΩ（660V）、3.5KΩ（380V）；拥护若不需要合闸后的坚持漏电动作电阻值功能可在合闸4后段开该线路即可。
5、低电压保护当电网电压降低到额定值的65%以下时可靠保护。
低电压保护动作时间≤5秒。
6、电网实时电压显示：线电压（伏）量程：380伏、660伏、1140伏、3300伏（可选择其中任一种显示方式，即若用于660伏馈电开关上请选中660伏显示模式）。
精度：±8％。
7、电流显示选择：量程：120A、200A、300A、315A、400A、600A、630A精度：±8％。
电流显示值（A）=（A相电流值+C相电流值）∕2（A）☆用户须根据馈电开关的额定工作电流选择相应的档位。
例如，馈电开关的电流互感器额定电流为400A显示档。
☆过载、短路、漏电、监视任一保护动作时，综保故障点断开接触器J失电，使断路器分闸。
