2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。

5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司出版1. 产品型号及意义K B Z ——□/ □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征额定工作电压：660V、1140V；额定工作电流：400A，200A；额定工作制：长期工作制；最大分断能力：1140V（COS=）；操作方式：电动合、分闸，机械保持。

馈电开关保护功能的特性参数：详见附录保护器使用说明书。

进出线口：主回路进出线喇叭口4只，可穿入32～78的橡套电缆；控制线路喇叭口2只，可穿入12～19橡套电缆。

6 外行尺寸及质量馈电开关外形尺寸：700×480×720。

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。

安装使用前请仔细阅读使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。

保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。

1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。

1.3型号含义额定电压V额定电流A设计序号真空１隔爆型馈电开关2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

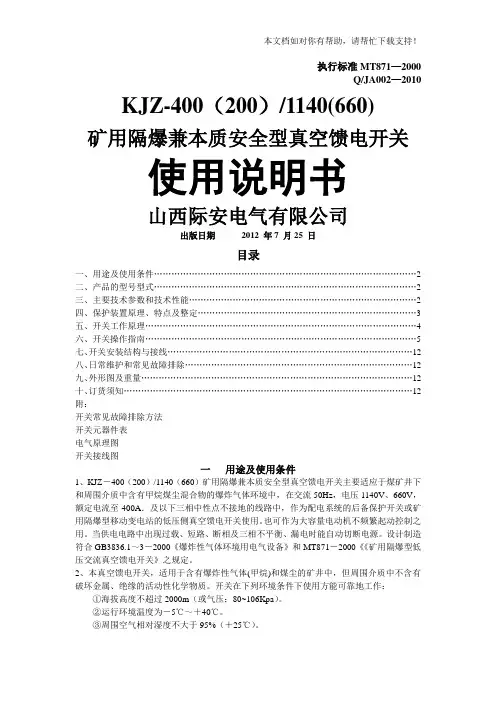

执行标准MT871—2000Q/JA002—2010KJZ-400（200）/1140(660)矿用隔爆兼本质安全型真空馈电开关使用说明书山西际安电气有限公司出版日期2012 年7 月25 日目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、保护装置原理、特点及整定 (3)五、开关工作原理 (4)六、开关操作指南 (5)七、开关安装结构与接线 (12)八、日常维护和常见故障排除 (12)九、外形图及重量 (12)十、订货须知 (12)附：开关常见故障排除方法开关元器件表电气原理图开关接线图一用途及使用条件1、KJZ－400（200）/1140（660）矿用隔爆兼本质安全型真空馈电开关主要适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为配电系统的后备保护开关或矿用隔爆型移动变电站的低压侧真空馈电开关使用。

也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。

设计制造符合～3－2000《爆炸性气体环境用电气设备》和MT871－2000《《矿用隔爆型低压交流真空馈电开关》之规定。

2、本真空馈电开关，适用于含有爆炸性气体(甲烷)和煤尘的矿井中，但周围介质中不含有破坏金属、绝缘的活动性化学物质。

开关在下列环境条件下使用方能可靠地工作：①海拔高度不超过2000m（或气压：80~106Kpa）。

②运行环境温度为－5℃～＋40℃。

③周围空气相对湿度不大于95%（＋25℃）。

④在有沼气爆炸性混合物矿井中。

⑤在无显着摇动与冲击振动的地方。

⑥在无破坏绝缘的气体或蒸汽的环境中。

⑦在无滴水的地方。

⑧安装类别：Ⅱ类。

⑨污染等级：3级。

二、产品的型号型式KJZ ——400（200）/ 1140（660）额定电压额定电流隔爆兼本质安全型真空馈电开关1、防爆类型：矿用隔爆兼本质安全型2、防爆标志：“Exd(ib)I”3、产品生产依据标准：①～4－2000《爆炸性气体环境用电气设备》②MT871－2000《矿用隔爆型低压交流真空馈电开关》③Q/JA002—2010《KJZ系列矿用隔爆兼本质安全型真空馈电开关》三、主要技术参数和技术性能1、额定工作电压：1140V（660V）、三相、50Hz当线路电压不低于额定值的85％，不高于额定值的120％时，开关均能可靠地工作。

执行标准MT871—2000Q/JA002—2010 KJZ-400（200）/1140(660)矿用隔爆兼本质安全型真空馈电开关使用说明书山西际安电气有限公司出版日期2012 年7 月25 日目录一、用途及使用条件 (2)二、产品的型号型式 (2)三、主要技术参数和技术性能 (2)四、保护装置原理、特点及整定 (3)五、开关工作原理 (4)六、开关操作指南 (5)七、开关安装结构与接线 (12)八、日常维护和常见故障排除 (12)九、外形图及重量 (12)十、订货须知 (12)附：开关常见故障排除方法开关元器件表电气原理图开关接线图一用途及使用条件1、KJZ－400（200）/1140（660）矿用隔爆兼本质安全型真空馈电开关主要适应于煤矿井下和周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50Hz，电压1140V、660V，额定电流至400A．及以下三相中性点不接地的线路中，作为配电系统的后备保护开关或矿用隔爆型移动变电站的低压侧真空馈电开关使用。

也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相及三相不平衡、漏电时能自动切断电源。

设计制造符合GB3836.1～3－2000《爆炸性气体环境用电气设备》和MT871－2000《《矿用隔爆型低压交流真空馈电开关》之规定。

2、本真空馈电开关，适用于含有爆炸性气体(甲烷)和煤尘的矿井中，但周围介质中不含有破坏金属、绝缘的活动性化学物质。

开关在下列环境条件下使用方能可靠地工作：①海拔高度不超过2000m（或气压：80~106Kpa）。

②运行环境温度为－5℃～＋40℃。

③周围空气相对湿度不大于95%（＋25℃）。

④在有沼气爆炸性混合物矿井中。

⑤在无显著摇动与冲击振动的地方。

⑥在无破坏绝缘的气体或蒸汽的环境中。

⑦在无滴水的地方。

⑧安装类别：Ⅱ类。

⑨污染等级：3级。

二、产品的型号型式KJZ ——400（200）/ 1140（660）额定电压额定电流隔爆兼本质安全型真空馈电开关1、防爆类型：矿用隔爆兼本质安全型2、防爆标志：“Exd(ib)I”3、产品生产依据标准：①GB3836.1～4－2000《爆炸性气体环境用电气设备》②MT871－2000《矿用隔爆型低压交流真空馈电开关》③Q/JA002—2010《KJZ系列矿用隔爆兼本质安全型真空馈电开关》三、主要技术参数和技术性能1、额定工作电压：1140V（660V）、三相、50Hz当线路电压不低于额定值的85％，不高于额定值的120％时，开关均能可靠地工作。

ZYFB中原防爆KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)十、标志、包装、运输 (20)十一、售后服务 (21)十二、常见故障及处理方法 (21)十三、电器元件明细表 (22)十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)一十、标志、包装、运输 (20)一十一、售后服务 (21)一十二、常见故障及处理方法 (21)一十三、电器元件明细表 (22)一十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

K B Z馈电开关400说明书(总43页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

使用条件海拔高度不超过2000m；周围环境温度为-25～+40℃；周围环境湿度不大于95％（+25℃）；无破坏性绝缘气体或蒸气的环境中；无显著振动或冲击振动的地方；能防止雨雪与滴水的地方；与水平面的安装倾斜度不超过15°；5. 主要技术特征额定工作电压：660V、1140V；额定工作电流：400A，200A；额定工作制：长期工作制；最大分断能力：1140V（COSø=）；操作方式：电动合、分闸，机械保持。

馈电开关保护功能的特性参数：详见附录保护器使用说明书。

进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

最新400馈电开关说明书汇总400馈电开关说明书ZYFB中原防爆KBZ—400（630）/1140（660）矿⽤隔爆型智能化真空馈电开关使⽤说明书河南省济源市中原防爆电器有限公司⽬录⼀、⽤途及使⽤条件 (2)⼆、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电⽓原理 (10)⼋、操作指南 (11)九、外形尺⼨及重量 (20)⼗、标志、包装、运输 (20)⼗⼀、售后服务 (21)⼗⼆、常见故障及处理⽅法 (21)⼗三、电器元件明细表 (22)⼗四、附图 (23)⼀⽤途及使⽤条件1、矿⽤隔爆型智能化真空馈电开关（以下简称开关），主要⽤于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性⽓体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分⽀开关，也可作为⼤容量电动机不频繁起动控制之⽤。

当供电电路中出现过载、短路、断相或漏电时能⾃动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分⽀开关使⽤时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出⼝短路采⽤⼤电流⽆压释放保护功能。

2、开关可以在下列环境中使⽤；（1）海拔⾼度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空⽓相对湿度不⼤于95%（+25℃）；（4）含有甲烷、煤尘的空⽓中，但⽆⾜以腐蚀⾦属和绝缘的⽓体和蒸⽓；（5）⽆淋⽔和⽔侵⼊的地⽅。

⼆、产品特点本开关根据⽤户需求，采⽤先进的科学技术进⾏设计，与同类相⽐，其特点如下：1、具有强⼤的数据采集和处理功能，对传感器⼆次信号不经过任何变形处理，直接进⾏⾼速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采⽤晶振计时，故所有定时限、反时限延时准确⽆误。

3、采⽤微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、⽋压、风电闭锁、故障原因记忆查询、联⽹通讯、电度计量等功能。

煤矿400馈电开关操作流程一、操作前的准备。

咱在操作这个煤矿400馈电开关之前呀，可得先把自己武装好。

安全帽得戴得稳稳的，就像它是咱脑袋的保护神一样，可不能有一点马虎。

还有那工作服，要穿得整整齐齐的，这可不仅仅是为了好看，那是为了安全呢。

然后呢，得拿上咱的工具，像什么电工工具包啦，里面的工具要检查检查，螺丝刀有没有拧紧，钳子有没有损坏之类的。

再就是看看周围的环境，有没有什么危险的东西，比如说有没有积水呀，要是有水的话，那可就危险啦，得赶紧处理好。

这就好比咱要去一个地方玩，得先看看周围有没有坑坑洼洼的，得保证自己的安全才行呢。

二、合闸操作。

好啦，准备工作都做好了，就开始合闸啦。

先找到馈电开关的操作手柄，这个手柄可重要啦，就像开门的钥匙一样。

握住这个手柄的时候呢，心里可得有点底，不要慌慌张张的。

慢慢的、稳稳的把这个手柄往合闸的方向推。

在推的过程中呀，能感觉到一点阻力，这是正常的，就像你推门的时候，门要是有点紧，你得用点力，但是也不能太猛啦。

当手柄推到合闸位置的时候，会听到“咔哒”一声，这声音就像是开关在告诉你，“好啦，我已经合闸啦”。

这时候呢，要看看馈电开关上的指示灯，正常情况下，合闸之后会有相应的灯亮起来，表示合闸成功了。

如果这个灯不亮或者是闪闪烁烁的，那可就有问题啦，就像一个人身体不舒服了会有症状一样，这时候就得好好检查检查，可不能不当回事。

三、分闸操作。

要是需要分闸呢，那操作也不难。

同样是找到操作手柄，不过这次是往分闸的方向拉。

这个拉的动作也要轻柔一点，可别像拔萝卜一样，一下子就很猛的拉。

拉的时候呢，也会有那种感觉，就是手柄在告诉你它的状态。

当手柄拉到分闸位置的时候，又会听到一声响，这个声音就像是开关在说“我已经断开啦”。

这时候也要看看指示灯，分闸成功的话，相应的指示灯也会有变化的。

要是发现分闸之后还有电的情况，那可就危险啦，得赶紧再检查一下，是不是有什么地方没操作对，或者是这个馈电开关是不是出故障了。

矿用隔爆真空馈电开关8.1 DKZB-400/1140矿用隔爆型真空自动馈电开关馈电开关主要用作供电系统的总开关、分支开关，也可作为大容量电动机不频繁起动之用。

当线路中出现过载或短路故障时，馈电开关能根据要求自动地切断电路。

同时馈电开关可与检漏继电器配合使用或自身内装置检漏保护单元，对系统中的漏电故障实施保护。

8.1.1概述1．技术特征额定电压 /V 1140/660额定电流 /A 400最大分断能力 /A 7500（30次）分断时间 /s ≯0.03(从接到电流、继电器动作信号起到分断完毕)电寿命 /次 3000（分、合额定电流）机械寿命 /次 15000过载保护：整定值 /A 160、200、250、300、350、400保护特性过电流/整定电流动作时间1.0 不动作1.3 ＜1h2.0 ＜10min3.0 可返回电间＞3s短路保护整定值（瞬动） /A 1200、1800、2400、3000、3500、4000欠压保护当电压降到0.35~0.65U N时, 失压线圈释放，开关脱扣，分闸。

当电网停电时失压线圈释放，开关脱扣，分闸漏气闭锁开关分闸后，任一真空管完全漏气时，开关闭锁而不能合闸漏电保护与检漏继电器配合使用，对线路实行漏电保护远方分闸外接主令开关（常开接点）可实现远方分闸重量 /kg 约902. 结构特点1）外壳部分隔爆外壳分为2个隔爆腔，上腔为接线空腔，下腔为主腔（包括腔体与前门）。

前门与壳体用12个M12螺栓紧固，支承在壳体的铰链上。

ZD1-400/1140型真空断路器安装在后腔中部，其操作轴与脱扣按钮分别由连接套、连动板、操作手把与手动脱扣按钮相连，并与连接套与外壳把手相连。

阻容吸收器安装在后腔左上方，接在开关的负荷侧。

前门内侧下方装有易拆的控制芯板组件，中间为试验开关，上方为开关工作状态指示灯。

前门与外壳有可靠的机械闭锁。

2）芯子部分（1）ZD1-400/1140型真空断路器为一长方体结构。
