——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

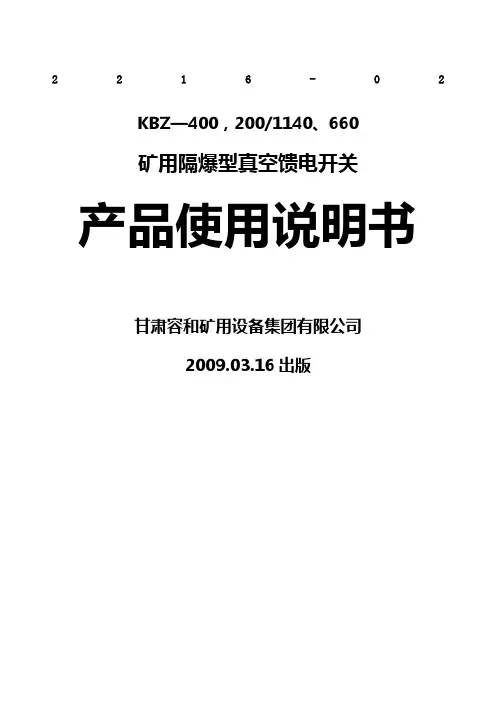

2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。

4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。

5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。

阅读使人充实，会谈使人敏捷，写作使人精确。

——培根KBZ — 200（400）/1140（660）矿用隔爆型真空馈电开关使用说明书南京双京电器有限责任公司KBZ – 200（400）/1140（660）矿用隔爆真空馈电开关特点介绍：1、开关主要用于煤矿井下作为供电系统的总开关或分支开关使用，也可用于大容量电动机不频繁起动控制使用。

2、开关保护器采用微电脑控制，功能强大，可以同时监测多种信号，且系统稳定可靠。

设有64*128的液晶中文显示器。

可以实时显示电压、电流、电阻，当出现故障时显示故障类型，及故障数值。

4、本开关设有选择性漏电保护功能，做总开关和分支开关使用均可，作总开关使用时，不必另接漏电继电器。

开关具有多种参数可调，分开关后级也可以再带分开关，而且保护灵敏可靠。

5、开关具有短路、过载、漏电闭锁、漏电保护、选择性漏电保护为一体。

6、设有漏电试验、短路试验及复位按钮，可以对开关本身的保护性能进行自检。

7、开关具有真空管检测保护，当真空管粘连或因漏气而漏电时进行故障警示，并拒绝合闸。

8、本开关具有电缆长距离短路保护功能，只要输入电缆的长度和截面积，就可以可靠保证在远端发生短路时进行保护。

9、利用开关本体可以对原来DW80-350空气馈电开关进行改造，额定电流增加到400A。

极限分断能力增加到7000A。

10、合闸机构为传统手动操作方式。

机构经长期磨损后，不必更换机构。

略加调整即可正常使用。

一概述KBZ – 200（350、400）/1140（660）矿用隔爆型低压交流真空馈电开关（以下简称馈电开关）适用于煤矿井下和其它周围介质含有甲烷和煤尘混合物的爆炸气体环境中。

在交流50ＨＺ、电压1140（660）Ｖ、额定电流400Ａ及以下的线路中，做为配电总开关或分支开关使用，以及做控制不频繁起动电动机之用。

当配电线路出现过载、短路、欠压、失压时，本馈电开关能自动切断电源。

当馈电开关在正常运行中，负荷发生漏电时，馈电开关通过电子综合保护器发出指令，使真空断路器马上跳闸断电，事故不除，断路器拒绝合闸。

KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件1.1本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

1.2 馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15º；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数2.1额定电压：1140V 或 660V2.2额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）2.3断路器的极限分断能力：8000A。

2.4断路器分断时间不大于30ms。

2.5短路整定电流值可分别设为开关整定电流的1.6倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于0.1秒。

2.6开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

2.7过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：0.2倍、0.3倍、0.4倍、0.5倍、0.6倍、0.7倍、0.8倍、0.9倍、1.0倍、1.2倍、1.4倍，精度为±8%。

⼭东⼀统KBZ-400（1140V）说明书KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关使⽤说明书⼭东⼀统电器有限公司⼆○○七年四⽉⼗⼀⽇使⽤前请认真阅读使⽤说明书!1、概述1.1、⽤途、特点和适⽤范围KBZ—400/1140 (A)矿⽤隔爆型真空馈电开关（以下简称为馈电开关）适⽤于煤矿井下和其它周围介质中含有甲烷或煤尘混合物的爆炸性⽓体环境中，在交流50赫兹、额定电压1140V、额定电流400A，三相中性点不接地的供电系统中。

采⽤了先进的DSP微处理器和⼤容量新型芯⽚进⾏双芯⽚⼯作，配以⾼精度的数据处理及先进的保护算法，保护精度⾼，反应速度快。

能完成漏电闭锁、漏电保护、选择性漏电保护、⽋压、过压、三相不平衡、过载，短路（分为相敏短路保护、电流幅值保护两类）、断相、风电闭锁、远⽅分励等多种保护功能。

1.2、产品特点：该馈电开关是将⽬前矿⽤隔爆型馈电开关所有保护汇集⼀起的智能真空馈电开关。

特别是相敏短路保护整定值能⽐按《煤矿井下低压电⽹短路保护装置的整定细则》整定的短路保护整定值降低40％，从⽽提⾼可靠动作系数；在可靠动作系数不变的情况下，可增长供电距离、降低供电电缆的截⾯。

采⽤438汉字字符液晶显⽰器，配合菜单式⼈机交互界⾯，操作直观简便。

运⾏时实时显⽰当前时间、三相电流和电⽹电压、有功功率、功率因数、绝缘电阻、总开关或分开关、运⾏状态（合/分闸）及故障信息，显⽰信息极为丰富。

各项保护功能参数均可以通过菜单选择调整，适⽤范围⼴，保护精度⾼。

具有“记忆”功能。

每次调整的各项保护功能参数均记忆保存，下次上电或系统复位时⾃动提取上⼀次设定的参数。

⽽且，保护器还能记忆故障信息，可记录最多50次的详细故障（包括故障类型、故障线电压、故障电流、故障时间、故障电阻等），及最多9999次的累计故障跳闸次数、最多9999⼩时的累计合闸时间，最多9999999999度的电度。

可以通过菜单调出来显⽰。

⽅便维护。

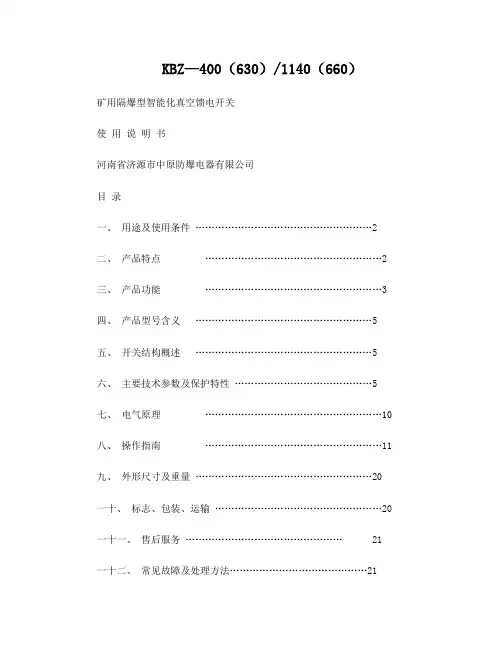

KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)一十、标志、包装、运输 (20)一十一、售后服务 (21)一十二、常见故障及处理方法 (21)一十三、电器元件明细表 (22)一十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。

4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。

5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。

ZYFB中原防爆KBZ—400（630）/1140（660）矿用隔爆型智能化真空馈电开关使用说明书河南省济源市中原防爆电器有限公司目录一、用途及使用条件 (2)二、产品特点 (2)三、产品功能 (3)四、产品型号含义 (5)五、开关结构概述 (5)六、主要技术参数及保护特性 (5)七、电气原理 (10)八、操作指南 (11)九、外形尺寸及重量 (20)十、标志、包装、运输 (20)十一、售后服务 (21)十二、常见故障及处理方法 (21)十三、电器元件明细表 (22)十四、附图 (23)一用途及使用条件1、矿用隔爆型智能化真空馈电开关（以下简称开关），主要用于煤矿井下和其它周围介质中含有甲烷及煤尘混合物的爆炸性气体环境中。

适应于交流50HZ，额定电流400（630）A，额定电压380V、660V、1140V三相中性点不接地供电系统中。

做为总开关、分支开关，也可作为大容量电动机不频繁起动控制之用。

当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三相对称性漏电和漏电闭锁保护，做分支开关使用时具有选择性漏电保护和漏电闭锁保护功能，过流保护具有反时限时性，近端出口短路采用大电流无压释放保护功能。

2、开关可以在下列环境中使用；（1）海拔高度不超过2000m；（2）环境温度为零下-20℃-- +40℃；（3）空气相对湿度不大于95%（+25℃）；（4）含有甲烷、煤尘的空气中，但无足以腐蚀金属和绝缘的气体和蒸气；（5）无淋水和水侵入的地方。

二、产品特点本开关根据用户需求，采用先进的科学技术进行设计，与同类相比，其特点如下：1、具有强大的数据采集和处理功能，对传感器二次信号不经过任何变形处理，直接进行高速采样和实时测算，连续量化处理所获信息最接近于真实情况。

2、采用晶振计时，故所有定时限、反时限延时准确无误。

3、采用微处理器技术，能完成合、分闸控制，过载、短路、漏电闭锁、漏电保护、选择性漏电保护、三相不平衡、欠压、风电闭锁、故障原因记忆查询、联网通讯、电度计量等功能。

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。

5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书KBZ2-200/1140(660)KBZ2-400/1140矿用隔爆型真空馈电开关使用说明书1 用途及使用条件1.1用途KBZ2-200/1140(600)、KBZ2-400/1140矿用隔型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A的中性点不接地的三相电网中，作为配电总开关或分支开关之用。

本馈电开关执行标准：Q/KDB.JO204-2006《矿用隔爆型真空馈电开关》本馈电开关参考标准：MT871-2000《矿用隔爆型低压交流真空馈电开关》馈电开关中的保护器采用了先进的微处理器与红外遥控技术，高精度的数据处理及先进的保护算法，具有保护精度高、反应速度快等优点。

保护器能实现漏电保护（作总开关用）、功率方向型选择性漏电保护（作分开关用）、漏电闭锁、过载、短路、三相不平衡（包括断相）及欠压等多种保护功能，馈电开关可外接远方分励按钮，还可以外接瓦斯断电仪或其它需要联控的接点，实现瓦斯超限断电或其它保护功能。

1.2使用条件a）高度不超过2000米；b）周围环境温度为-5℃-40℃；c）周围环境湿度不大于95%（+25℃）；d）无破坏绝缘的气体或蒸汽的环境中；e）无显著摇动与冲击振动的地方；f）能防止雨雪与滴水的地方；g）与水平面的安装倾斜度不超过15°。

1.3型号含义额定电压V额定电流A设计序号真空隔爆型馈电开关１2 主要技术特征a）额定工作电压：(200A)/1140(660)V；(400A)/1140Vb）额定工作电流：200、400Ac）额定工作制：长期工作制d）最大分断能力：1140V、7.5kAe）操作方式：电动合闸、电动分闸f）馈电开关保护功能的特性参数2.1保护功能2.1.1漏电闭锁功能：在馈电开关合闸前，能对供电线路对地绝缘情况进行检测。

2216-0 2 KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1.产品型号及意义KBZ——□/□额定电流（A）/额定电压（V）真空隔爆型馈电开关2.产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH012—2008《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3.防爆形式:矿用隔爆型防爆标志：ExdI。

4.用途及使用条件4.1用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2使用条件4.2.1海拔高度不超过2000m；4.2.2周围环境温度为-25～+40℃；4.2.3周围环境湿度不大于95％（+25℃）；4.2.4无破坏性绝缘气体或蒸气的环境中；4.2.5无显着振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5.主要技术特征5.1额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2额定工作制：长期工作制；5.3最大分断能力：1140V（COS?=0.3）7.5KA；5.4操作方式：电动合、分闸，机械保持。

5.5馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6进出线口：主回路进出线喇叭口4只，可穿入?32～?78的橡套电缆；控制线路喇叭口2只，可穿入?12～?19橡套电缆。

2216-02KBZ—400，200/1140、660矿用隔爆型真空馈电开关产品使用说明书甘肃容和矿用设备集团有限公司2009.03.16出版1. 产品型号及意义K B Z ——□ / □额定电流（A）/额定电压（V）真空隔爆型馈电开关2. 产品执行标准MT871-2000《矿用隔爆真空馈电开关》Q/RH 012—2008 《KBZ—630（500，400，200）矿用隔爆型低压交流真空馈电开关》3. 防爆形式: 矿用隔爆型防爆标志：ExdI。

4. 用途及使用条件4.1 用途KBZ—400，200／1140、660矿用隔爆型真空馈电开关（以下简称馈电开关），使用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，电压660V、1140V，电流至400A（200A）的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作大容量电动机不频繁起动之用。

具有总开关漏电保护、分开关选择性漏电保护、漏电闭锁、过载、短路、三相不平衡（包括断相）、欠压等多种保护功能，并可外接远方分励、起动按钮，也可接风电瓦斯闭锁。

4.2 使用条件4.2.1 海拔高度不超过2000m；4.2.2 周围环境温度为-25～+40℃；4.2.3 周围环境湿度不大于95％（+25℃）；4.2.4 无破坏性绝缘气体或蒸气的环境中；4.2.5无显著振动或冲击振动的地方；4.2.6能防止雨雪与滴水的地方；4.2.7与水平面的安装倾斜度不超过15°；5. 主要技术特征5.1 额定工作电压：660V、1140V；额定工作电流：400A，200A；5.2 额定工作制：长期工作制；5.3 最大分断能力：1140V（COSø=0.3）7.5KA；5.4 操作方式：电动合、分闸，机械保持。

5.5 馈电开关保护功能的特性参数：详见附录保护器使用说明书。

5.6 进出线口：主回路进出线喇叭口4只，可穿入ø32～ø78的橡套电缆；控制线路喇叭口2只，可穿入ø12～ø19橡套电缆。

用途和适用范围1、KBZ-200、400/1140（660）（A）矿用隔爆型真空馈电开关用于煤矿井下，交流50HZ，额定电压为380V，660V，1140V，额定电流至400A三项中性点不接地的供电系统中，作为总开关、分支开关，也可作为大容量电动机不频繁启动控制之用。

开关保护系统采用单片机技术，性能可靠，动作准确，当供电电路中出现过载、短路、断相或漏电时能自动切断电源。

做总开关时具有三项对称性漏电和漏电闭锁保护功能。

过流保护具有反时限特性，近端出口段路采用大电流无压释放保护电路。

2、WZB-6型微机监控保护装置的主要特点WZB-6型微机监控保护装置（简称WZB-6）时新型高性能系列微机控制保护产品之一，主要用于工业系统交流50HZ，标称电压在660V级以上电网中，改善供电电压质量的控制装置。

本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。

采用多种抗干扰措施，使装置具有极高的抗干扰能力。

在装置的设计上，采用标准化、模块化硬件设计，高精度的A/D转换，电源为AC127V。

在用户界面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效防止了误操作的发生，具备完善的自检功能，故障定位到主要芯片。

装置分别配有带隔离RS-485/RS-232标准异步通讯接口，通讯方式可采用通信电缆。

3、WZB-6型微机监控保护装置的应用范围装置集控制、保护、检测、通信于一体，适用于工业系统交流50HZ，标称电压在660V、1140V/3300V电网中，改善供电电压质量的控制装置。

通讯规约灵活，可与其他自动化设备或体统接口。

工作条件1、海拔高度不超过2000米；2、环境温度-5℃—+40℃3、空气相对湿度不大于95%（+25℃）4、在无强烈震动和冲击振动的地方；5、与垂直面的安装倾斜度不超过15度；6、含有沼气和煤尘的空气中，但无足以腐蚀金属和破坏绝缘的气体和蒸汽。
