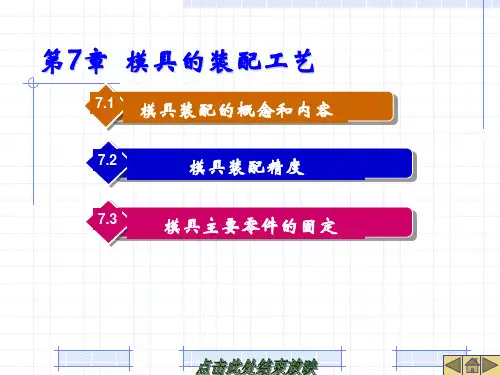

第七章_模具装配工艺案例

《模具设计与制造》教案第一章：模具设计基础1.1 模具概述介绍模具的定义、分类和应用领域讲解模具在制造业中的重要性1.2 模具设计基本原则讲解模具设计的要求和流程介绍模具设计中的常见问题和解决方法1.3 模具设计常用软件介绍模具设计常用的CAD/CAM软件讲解软件的选择和使用方法第二章：模具制造工艺2.1 模具制造概述介绍模具制造的定义和流程讲解模具制造的关键环节和技术要求2.2 模具制造常用材料介绍模具制造常用材料的分类和性能讲解材料的选用原则和加工方法2.3 模具制造工艺过程讲解模具制造的各个工艺过程介绍常用的模具制造工艺方法和设备第三章：模具设计实例分析3.1 模具设计案例一：塑料注射模设计分析塑料注射模的设计要求和步骤讲解模具结构设计要点和注意事项3.2 模具设计案例二：冲压模设计分析冲压模的设计要求和步骤讲解模具结构设计要点和注意事项3.3 模具设计案例三：压铸模设计分析压铸模的设计要求和步骤讲解模具结构设计要点和注意事项第四章：模具制造实例分析4.1 模具制造案例一：模具零件的加工分析模具零件的加工方法和工艺流程讲解加工要点和质量控制方法4.2 模具制造案例二：模具装配分析模具装配的要求和步骤讲解装配要点和调整方法4.3 模具制造案例三：模具调试与验收分析模具调试的目的和步骤讲解调试要点和验收标准第五章：模具设计与制造的创新发展5.1 模具设计创新介绍模具设计创新的含义和重要性讲解模具设计创新的方法和案例5.2 模具制造技术创新介绍模具制造技术创新的含义和重要性讲解模具制造技术创新的方法和案例5.3 模具设计与制造的发展趋势分析模具行业的发展趋势讲解模具设计与制造的发展方向和挑战第六章：模具管理与维护6.1 模具管理讲解模具管理的重要性介绍模具管理的方法和工具6.2 模具维护与保养分析模具磨损的原因讲解模具维护和保养的步骤与注意事项6.3 模具的修复与改造讲解模具修复与改造的技术和方法分析模具修复与改造的经济效益第七章：模具安全与质量控制7.1 模具安全介绍模具安全的重要性讲解模具安全的设计要求和措施7.2 模具质量控制分析模具质量的影响因素讲解模具质量控制的方法和工具7.3 模具质量的检测与评价介绍模具质量检测的方法和设备分析模具评价的内容和指标第八章：模具设计与制造的现代技术8.1 计算机辅助设计（CAD）介绍CAD技术在模具设计中的应用讲解CAD软件的选择和使用方法8.2 计算机辅助制造（CAM）介绍CAM技术在模具制造中的应用讲解CAM软件的选择和使用方法8.3 数字化制造技术讲解数字化制造技术的基本概念分析数字化制造技术在模具行业中的应用前景第九章：模具设计与制造的前沿技术9.1 高速模具设计与制造介绍高速模具设计与制造的特点和优势分析高速模具设计与制造的应用领域9.2 精密模具设计与制造讲解精密模具设计与制造的要求和方法分析精密模具设计与制造的发展趋势9.3 绿色模具设计与制造介绍绿色模具设计与制造的基本概念分析绿色模具设计与制造在可持续发展中的作用第十章：模具设计与制造的职业素养与职业道德10.1 模具设计师的职业素养讲解模具设计师应具备的技能和素质分析模具设计师的职业发展前景10.2 模具制造工人的职业素养讲解模具制造工人应具备的技能和素质分析模具制造工人的职业发展前景10.3 模具设计与制造的职业道德介绍模具设计与制造的职业道德规范分析职业道德在模具行业中的重要性重点和难点解析本文主要介绍了模具设计与制造的基础知识、工艺流程、实例分析、创新发展、安全管理、现代技术以及前沿技术。

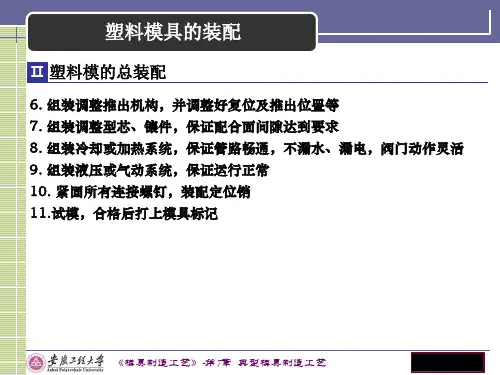

模具的装配过程范文模具的装配过程是指将零件、构件和配件按照设计要求进行组装，形成完整的模具。

模具是工业生产中常用的工具，它能够将原始材料通过一系列的工序加工成所需的产品，因此装配过程对于模具的质量和性能至关重要。

下面将介绍模具的装配过程。

第一步是准备工作。

首先，要对所有的组装零件、构件和配件进行全面的清洗和检查，确保其表面没有污染物和缺陷。

然后，要根据装配图纸和工艺要求，对所有的零件进行分类、编号和排列，方便后续的组装工作。

此外，还需要准备好各种必备工具和设备，以及润滑剂和密封材料等。

第二步是组装模具的底座和导向装置。

底座是模具的基础，需要通过螺栓和焊接等方式与导向装置连接，确保其稳固性和牢固性。

导向装置是模具的核心部分，负责定位和引导模具在使用过程中的动作。

在组装过程中，要确保底座和导向装置的平整度和垂直度符合要求，以保证模具的准确度和稳定性。

第三步是装配模具的模板和模具芯。

模板是模具的侧面结构，用于支撑和固定模具的工作部件。

模具芯则是模具的内部结构，用于成型过程中的形状和尺寸控制。

在组装过程中，要注意模板和模具芯的对位和配合，确保其滑动和旋转的自由度，并进行必要的调整和校正，以确保模具的准确度和稳定性。

第四步是装配模具的成型部件。

成型部件是模具的工作部分，通过其结构和形状来实现产品的加工和成型。

在组装过程中，要将成型部件按照设计要求进行安装和固定，确保其位置和姿态的准确性。

同时，要根据产品的特点和工艺要求，进行必要的调整和校正，以确保模具的加工精度和产品质量。

第五步是装配模具的辅助装置和附件。

辅助装置是模具的补充部分，用于支撑和辅助模具的工作。

例如，模具护罩、冷却装置和保护装置等。

附件则是模具的附属设备，用于提高模具的使用效率和操作性能。

在组装过程中，要根据需要将辅助装置和附件安装到模具上，并进行必要的调试和测试，以确保其正常工作和稳定性。

第六步是装配模具的液压和电气系统。

液压和电气系统是模具的动力部分，用于实现模具的动作和控制。

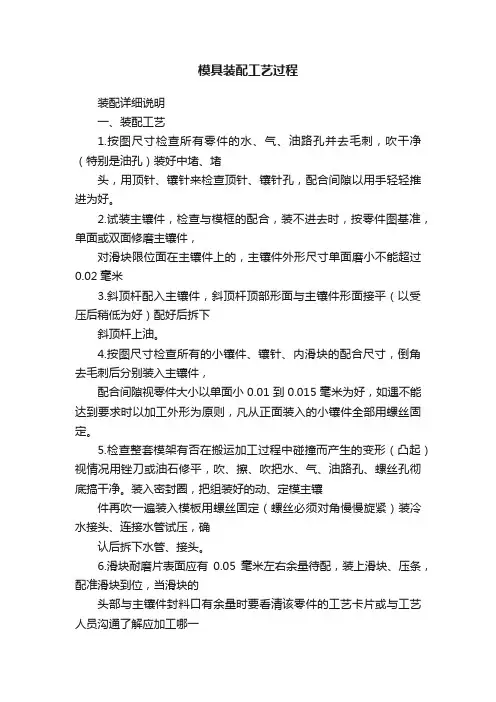

模具装配工艺过程装配详细说明一、装配工艺1.按图尺寸检查所有零件的水、气、油路孔并去毛刺，吹干净（特别是油孔）装好中堵、堵头，用顶针、镶针来检查顶针、镶针孔，配合间隙以用手轻轻推进为好。

2.试装主镶件，检查与模框的配合，装不进去时，按零件图基准，单面或双面修磨主镶件，对滑块限位面在主镶件上的，主镶件外形尺寸单面磨小不能超过0.02毫米3.斜顶杆配入主镶件，斜顶杆顶部形面与主镶件形面接平（以受压后稍低为好）配好后拆下斜顶杆上油。

4.按图尺寸检查所有的小镶件、镶针、内滑块的配合尺寸，倒角去毛刺后分别装入主镶件，配合间隙视零件大小以单面小0.01到0.015毫米为好，如遇不能达到要求时以加工外形为原则，凡从正面装入的小镶件全部用螺丝固定。

5.检查整套模架有否在搬运加工过程中碰撞而产生的变形（凸起）视情况用锉刀或油石修平，吹、擦、吹把水、气、油路孔、螺丝孔彻底搞干净。

装入密封圈，把组装好的动、定模主镶件再吹一遍装入模板用螺丝固定（螺丝必须对角慢慢旋紧）装冷水接头、连接水管试压，确认后拆下水管、接头。

6.滑块耐磨片表面应有0.05毫米左右余量待配，装上滑块、压条，配准滑块到位，当滑块的头部与主镶件封料口有余量时要看清该零件的工艺卡片或与工艺人员沟通了解应加工哪一个零件，装好滑块斜面上的耐磨片。

7.合模前先把滑块拆掉，装上直身锁、精定位，看清工艺卡片有否特殊要求，有细长、薄型芯需要插穿的，小模具人工合模时，模具必须竖起来用小的铜榔头轻轻合模，稍有感觉立即分开，重复此动作直到有其它零件接触方可正常合模。

8.小镶件有余量需要修磨时以修凸模为原则、分型面需要修磨时以修凹模为原则，所有被修磨的面不能塌角，遇到避空位碰穿时，余量不多可先打磨，合模完成后上机床重新加工，总之所有部位仍应保持横平竖直圆是圆角是角。

9.装上滑块再次合模，滑块耐磨片角度有误差时应先检查，纠正后继续合模，不容将错就错造成耐磨片不平行，螺丝柱头高出耐磨片时不能车、磨柱头，如果时间紧，先车、磨柱头但事后必须纠正。

模具装配的工艺方法及工艺过程模具装配是指将各个模具部件按照一定的工艺方法进行组装和安装，以完成整个模具的制造。

模具装配是一个复杂的过程，需要遵循一定的步骤和工艺要求。

下面将详细介绍模具装配的工艺方法以及工艺过程。

工艺方法：1.零件的准备：在模具装配过程中，首先需要将所有的模具零件准备好，确保其数量和质量符合要求。

同时，还要对模具零件进行清洗和防锈处理，以确保零件之间的配合精度和使用寿命。

2.工艺规划：在进行模具装配之前，需要制定详细的工艺规划。

该规划包括工艺路线、装配顺序、装配方法等。

通过工艺规划，可以确保装配过程的顺利进行，避免出现问题和错误。

3.零件的装配：根据工艺规划，将各个模具零件进行装配。

装配过程中需要注意零件之间的配合精度和装配顺序。

对于配合精度要求高的零件，可以采用冷拔、热装、横切等方法进行。

装配过程中，应使用合适的工具和设备，以确保零件的正确配合和装配质量。

4.检测和调试：完成装配后，需要进行检测和调试。

检测主要包括尺寸测量、配合检查、功能检测等。

通过检测，可以发现装配过程中存在的问题和不足，及时进行调整和改善。

调试主要是对整个模具系统进行试模，测试其功能和性能是否符合要求。

5.调整和修改：根据检测和调试的结果，对模具进行相应的调整和修改。

调整主要包括尺寸的微调、配合的调整、模腔的矫直等。

在进行调整和修改时，需要注意保持模具的稳定性和安全性。

6.完成模具装配：在经过一系列的工艺方法后，可以将模具装配工作完成。

完成后需要再次进行检查和确认，确保模具的装配质量和性能。

同时还需要对模具进行清洗、防锈和保养，以延长其使用寿命。

工艺过程：1.准备工作：包括零件清洗、防锈、尺寸检查等工作。

2.工艺规划：制定详细的工艺规划，包括装配顺序、装配方法、检测要求等。

3.零件装配：按照工艺规划，将各个模具零件进行装配。

4.检测和调试：对装配完成的模具进行检测和调试，测试其功能和性能。

5.调整和修改：根据检测和调试的结果，对模具进行相应的调整和修改。

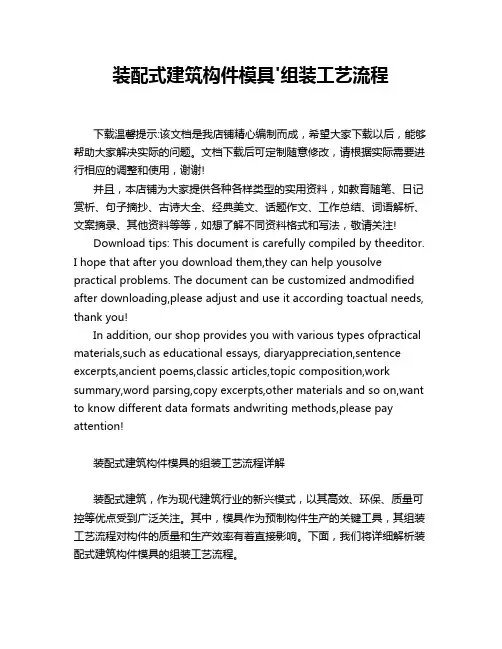

装配式建筑构件模具'组装工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!装配式建筑构件模具的组装工艺流程详解装配式建筑，作为现代建筑行业的新兴模式，以其高效、环保、质量可控等优点受到广泛关注。

10。

模具装配10。

1概述10。

1。

1装配的目的和内容按照模具的技术要求,将加工完成符合设计要求的零件和购配的标准件，按设计的工艺进行相互配合、定位与安装、连接与固定成为模具的过程，称为模具装配.模具的装配有组件(部件）装配、总装和调试等阶段，整个装配过程中的调试工作极为重要，在组装尤其是在总装中,常常反复装拆、调整、修配，直至试模合格才算装配完成。

模具的质量和使用寿命不仅与模具零件的加工质量有关，更与模具的装配质量有关。

比如一副冲裁模,凸模、凹模的尺寸在加工时虽已得到保证，但是，如果装配时调整得不好，凸模、凹模配合间隙不均匀,冲制的工件质量就差，甚至会出废品,模具的寿命也会大大地降低。

10。

1。

2装配的精度要求和装配的工艺评定模具精度等级、质量与使用性能的技术要求为：1。

通过装配与调整，使装配尺寸链的精度能完全满足封闭环（如冲模凸、凹模之间的间隙)的要求。

2.装配完成的模具，其冲压、塑料注射、压铸出的制件(冲件、塑件、压铸件）完全满足技术要求。

3.装配完成的模具使用性能与寿命,可达预期设定的、合理的数值与水平。

模具使用性能与寿命与模具装配精度和装配质量有关；还与制件材料、尺寸有关；与其配用的成形设备有关，如冲模配用的冲床精度与刚度不良，则影响到冲模凸、凹模之间间隙的变化和模具的导向精度等。

另外，其性能与寿命还与使用、维护有关,如使用环境的温度、湿度、润滑状态等。

10。

2模具零件的固定方法合理、可靠地进行相邻零、部件的连接与固定，是模具装配工艺中的基本装配技术与技能，也是保证模具装配精度、质量与使用性能的重要工艺内容。

模具零件的连接方法随模具零件结构及加工方法不同、工作时承受压力的大小不等有许多种。

下面介绍常用的几种。

10.2。

1紧固件法紧固件法主要通过定位销和螺钉将零件相连接.1。

采用螺钉紧固如图10.1所示,装配要点如下：(1)将凸模放人固定板孔内,确保其轴线与固定板安装平面垂直。

(2）用螺钉紧固,不许松动.（3）凸模为硬质合金时螺孔用电火花加工。

成型加工模具课程设计一、课程目标知识目标：1. 学生能理解并掌握成型加工模具的基本概念、分类及工作原理；2. 学生能了解成型加工模具在工业生产中的应用及其重要性；3. 学生能掌握成型加工模具设计的基本原则和步骤；4. 学生能了解并运用模具材料的选择、结构设计、加工工艺等知识。

技能目标：1. 学生具备运用CAD软件进行简单成型加工模具设计的能力；2. 学生能够分析实际生产中的问题，提出合理的模具设计方案；3. 学生能够根据模具设计方案，进行模具加工和装配；4. 学生具备一定的创新能力和团队协作能力。

情感态度价值观目标：1. 学生对成型加工模具设计产生兴趣，培养探究精神和动手能力；2. 学生认识到成型加工模具在现代化生产中的重要作用，增强社会责任感和使命感；3. 学生在课程学习中，树立正确的价值观，尊重劳动，珍惜成果；4. 学生在团队协作中，学会沟通、交流，培养合作精神和集体荣誉感。

课程性质：本课程属于实践性较强的课程，结合理论知识与实际操作，培养学生的模具设计能力和实践技能。

学生特点：初中年级学生，具备一定的物理、数学基础，对新鲜事物充满好奇心，动手能力强，但缺乏系统性的模具设计知识。

教学要求：结合学生特点，注重理论与实践相结合，突出实用性，激发学生学习兴趣，培养其创新思维和实际操作能力。

将课程目标分解为具体的学习成果，为后续教学设计和评估提供依据。

二、教学内容1. 成型加工模具基础知识：包括模具的定义、分类、工作原理及在工业生产中的应用；教材章节：第一章《模具概述》2. 成型加工模具设计原则与步骤：学习模具设计的基本原则，掌握设计的一般步骤；教材章节：第二章《模具设计基础》3. 模具材料的选择：了解不同模具材料的特点及应用范围；教材章节：第三章《模具材料及热处理》4. 模具结构设计：学习模具各部分结构的设计方法，包括模架、导向机构、推出机构等；教材章节：第四章《模具结构设计》5. 模具加工工艺：了解模具的加工方法，掌握常见的加工工艺；教材章节：第五章《模具加工工艺》6. CAD软件在模具设计中的应用：学习运用CAD软件进行简单模具设计；教材章节：第六章《CAD/CAM技术在模具设计中的应用》7. 模具设计实例分析：分析实际生产中的模具设计案例，提高学生解决问题的能力；教材章节：第七章《模具设计实例》8. 实践操作：安排模具设计、加工和装配的实践环节，培养学生的动手能力；教材章节：第八章《模具实践操作》教学内容安排与进度：按照教材章节顺序，分8个课时进行教学。
