模具加工装配工艺

模具装配工艺概述(模具装配工艺是指将分散的模具零部件按照一定的顺序和方法进行组装、调试和测试，以完成一套完整的模具设备。

模具装配工艺是模具制造过程的重要环节，它直接关系到模具的质量、性能和使用寿命，对于提高模具制造效率和降低成本具有重要意义。

1.入库检验：将购买或委外加工的模具零部件送入装配车间进行入库检验，对零部件进行外观检查、尺寸测量和性能测试，判断其是否符合要求。

2.准备工作：根据模具工艺图纸和装配工艺规程，确定模具的组装顺序和装配工艺，编制装配工艺文件，并准备装配所需的工具、测量仪器和辅助装配件。

3.预组装：将模具的主要零部件按照规定的顺序进行预组装，检查零部件之间的配合是否良好，是否存在缺陷或损坏。

4.调试：对装配后的模具进行调试，主要是通过调整和校正各个零部件的位置和间隙，确保模具的定位精度、工作精度和运动平稳。

5.完全组装：根据调试结果，将模具进行分解清洗，并重新进行组装和调试，直到达到设计要求和使用要求。

6.试模和测试：对组装好的模具进行试模，检查其各项技术指标和性能指标是否符合设计要求和使用要求，如模具的尺寸精度、形状精度、表面质量等。

7.清理和保养：对试模后的模具进行清理和保养，包括清洗模腔、涂抹防锈剂、检查模具零部件是否有损坏或磨损，并记录模具的使用寿命和维修情况。

8.装配后的质量检验：对装配好的模具进行最终的质量检验，检查其各项性能指标和使用要求，如模具的定位精度、工作精度、稳定性等。

1.技术文件的准备工作必须做到充分细致，包括装配工艺文件、工艺说明书、装配顺序图等。

2.装配过程中需严格遵守规范和要求，杜绝不良现象的出现，确保模具的质量和性能。

3.在装配过程中，要注意模具零部件的保护，避免损坏或划伤，同时也要避免误操作导致模具零件的损坏。

4.调试和测试过程要认真细致，确保模具的定位精度、工作精度、稳定性等符合要求，并进行记录和存档。

综上所述，模具装配工艺是模具制造过程中的关键环节，对于保证模具质量和性能具有重要意义。

模具装配工艺过程注塑模具是一种用于生产塑料制品的模具，通常由上模板、下模板、活动模板、蓝牙座、导柱、导套等组成。

注塑模具的装配过程主要包括以下几个步骤：1.配件准备：首先，要对所需的配件进行准备，包括上模板、下模板、活动模板、蓝牙座、导柱、导套等。

对每个配件进行检查，确保其完整无损。

2.上模板加工：上模板一般是注塑模具的主要承载部分，需要进行精密加工。

加工过程包括开料、铣底、钻孔、镟平、磨底等工序。

其中，开料是通过铣床将上模板的轮廓切割出来；铣底是在开料的基础上，对模板的底面进行加工；钻孔是为了安装螺丝等零部件；镟平是为了保证模板安装时的平整度；磨底则是为了提高模板的精度。

3.下模板加工：下模板同样需要经过一系列的加工工序，包括开料、铣底、钻孔、镟平、磨底等。

下模板的加工过程与上模板类似，不同之处在于内部需要加工出塑料制品的壁厚、孔洞等结构。

4.活动模板加工：活动模板一般用于开启模具，方便模具脱模。

活动模板的加工工序包括开料、铣底、钻孔、镟平、磨底等。

活动模板的加工过程中，需要注意与上下模板的配合度，确保开合顺畅。

5.蓝牙座加工：蓝牙座用于固定上模板和下模板，一般需要进行精密加工。

加工过程包括开料、铣底、钻孔、镟平、磨底等工序。

蓝牙座的加工过程中，需要特别关注其与模板的配合度，确保装配时的精度。

6.导柱、导套加工：导柱和导套用于模具的定位和导向，需要进行精密加工。

加工过程包括开料、铣底、钻孔、镟平、磨底等工序。

导柱和导套的加工过程中，需要保证其尺寸的精度和光洁度，以确保模具的准确定位和导向。

7.模具装配：在进行模具装配之前，还需要清洗和涂抹模具表面，以便于模具的装配和操作。

在装配过程中，需要按照设计要求将模具各个配件组装起来，修整配合面，调整配合精度，确保模具的功能正常。

通过以上的步骤，就完成了注塑模具的装配工艺过程。

模具装配工艺的质量和精度对于注塑成型产品的质量和生产效率有着重要的影响，因此在装配过程中需要严格按照操作规程进行，保证每个环节的质量和精度。

第五章模具装配工艺第一节装配尺寸链一、装配尺寸链的概念装配的精度要求，与影响该精度的尺寸构成的尺寸链，称为装配尺寸链。

如图5-1a所示，为落料冲模的工作部分，装配时，要求保证凸、凹模冲裁间隙。

Z/2 一-*工门a)图5-1凸、凹模的冲裁间隙根据相关尺寸绘出尺寸链图，如图5-1b所示。

二、用极值法解装配尺寸链与工艺尺寸链的极值解法相类似。

以图5-1所示落料冲模为例。

解：A1为增环，A2为减环计算封闭的基本尺寸m _ n -1 .A、= Z = A i-為A i二29.74「29 .64 二0.10 (mm )i =1 i +计算封闭环的上、下偏差m _ n」-ESA ESA i - ' El Aj = 0.024 -(-0.016 )= 0.04 (mm )i 亠i h +n」二ESA =0i h ""1求出冲裁间隙的尺寸及偏差为0.10 o"40mm，能满足Z min 二0.10mm , Z max =0.14 mm。

第二节装配方法及其应用范围一、互换装配法1•完全互换法(1)在装配时各配合零件不经修理、选择和调整即可达到装配的精度要求。

n」T\ T2 匚丄=、T ii 二(2)特点装配简单，对工人技术要求不高，装配质量稳定，易于流水作业，生产率高，产品维修方便；但其零件加工困难。

试用范围广。

2•不完全互换法按Tv二..'、T2确定装配尺寸链中各组成零件的尺寸公差，可使尺寸\ 7链政治中个组成环的公差增大，使产品加工容易和经济，但将有0.27%的零件不合格。

适用于成批和大量生产二、分组装配法1 •在成批和大量生产中，将产品各配合副的零件按实测尺寸分组，装配时按组进行呼唤装配以达到装配精度的方法。

先将零件的制造公差扩大数倍，按经济精度进行加工，然后将加工出来的零件按扩大前的公差大小分组进行装配。

2 .特点1)每组配合尺寸的公差要相等，以保证分组后各组的配合精度和配合性质都能达到原来的设计要求。

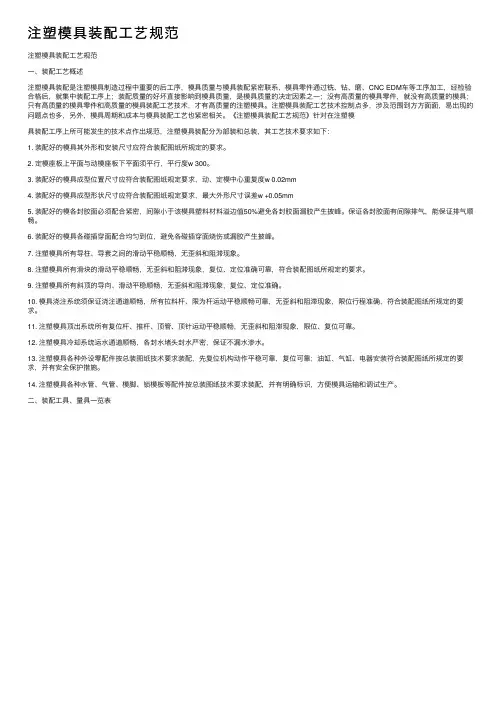

注塑模具装配⼯艺规范注塑模具装配⼯艺规范⼀、装配⼯艺概述注塑模具装配是注塑模具制造过程中重要的后⼯序，模具质量与模具装配紧密联系，模具零件通过铣、钻、磨、CNC EDM车等⼯序加⼯，经检验合格后，就集中装配⼯序上；装配质量的好坏直接影响到模具质量，是模具质量的决定因素之⼀；没有⾼质量的模具零件，就没有⾼质量的模具；只有⾼质量的模具零件和⾼质量的模具装配⼯艺技术，才有⾼质量的注塑模具。

注塑模具装配⼯艺技术控制点多，涉及范围到⽅⽅⾯⾯，易出现的问题点也多，另外，模具周期和成本与模具装配⼯艺也紧密相关。

《注塑模具装配⼯艺规范》针对在注塑模具装配⼯序上所可能发⽣的技术点作出规范，注塑模具装配分为部装和总装，其⼯艺技术要求如下：1. 装配好的模具其外形和安装尺⼨应符合装配图纸所规定的要求。

2. 定模座板上平⾯与动模座板下平⾯须平⾏，平⾏度w 300。

3. 装配好的模具成型位置尺⼨应符合装配图纸规定要求，动、定模中⼼重复度w 0.02mm4. 装配好的模具成型形状尺⼨应符合装配图纸规定要求，最⼤外形尺⼨误差w +0.05mm5. 装配好的模各封胶⾯必须配合紧密，间隙⼩于该模具塑料材料溢边值50%避免各封胶⾯漏胶产⽣披峰。

保证各封胶⾯有间隙排⽓，能保证排⽓顺畅。

6. 装配好的模具各碰插穿⾯配合均匀到位，避免各碰插穿⾯烧伤或漏胶产⽣披峰。

7. 注塑模具所有导柱、导套之间的滑动平稳顺畅，⽆歪斜和阻滞现象。

8. 注塑模具所有滑块的滑动平稳顺畅，⽆歪斜和阻滞现象，复位、定位准确可靠，符合装配图纸所规定的要求。

9. 注塑模具所有斜顶的导向、滑动平稳顺畅，⽆歪斜和阻滞现象，复位、定位准确。

10. 模具浇注系统须保证浇注通道顺畅，所有拉料杆、限为杆运动平稳顺畅可靠，⽆歪斜和阻滞现象，限位⾏程准确，符合装配图纸所规定的要求。

11. 注塑模具顶出系统所有复位杆、推杆、顶管、顶针运动平稳顺畅，⽆歪斜和阻滞现象，限位、复位可靠。

12. 注塑模具冷却系统运⽔通道顺畅，各封⽔堵头封⽔严密，保证不漏⽔渗⽔。

简述模具装配工艺过程和装配方法模具装配工艺过程和装配方法是模具制造过程中的重要环节。

下面将对其进行简述。

一、模具装配工艺过程1. 零件检查：对模具零件进行检查，确保零件的尺寸、形状、表面质量等符合要求。

2. 零件清洗：将模具零件进行清洗，去除表面的油污和杂质。

3. 零件调试：对模具零件进行调试，确保各零件之间的配合精度符合要求。

4. 模板组装：将模板进行组装，包括上、下模板、模板支撑、模板螺栓等。

5. 模芯组装：将模芯进行组装，包括上、下模芯、模芯支撑、模芯螺栓等。

6. 滑块组装：将滑块进行组装，包括上、下滑块、滑块导柱、滑块导套等。

7. 弹簧组装：将弹簧进行组装，包括上、下弹簧、弹簧座、弹簧螺栓等。

8. 液压组装：将液压系统进行组装，包括液压缸、液压管路、液压阀等。

9. 试模调试：对模具进行试模调试，检查模具的开合、滑动、顶出等动作是否正常。

10. 模具调试：对模具进行调试，检查模具的加工精度、使用寿命等是否符合要求。

二、模具装配方法1. 按照装配图进行组装：根据模具装配图，按照顺序进行组装，确保各零件之间的配合精度符合要求。

2. 调整零件配合：对于配合不良的零件，可以采用打磨、加工等方法进行调整，确保零件之间的配合精度符合要求。

3. 采用专用工具：对于一些装配难度较大的零件，可以采用专用工具进行装配，提高装配效率和质量。

4. 严格控制装配质量：在装配过程中，要严格控制装配质量，确保各零件之间的配合精度符合要求，避免装配过程中产生的误差对模具使用寿命和加工精度的影响。

5. 进行试装和调试：在完成模具装配后，要进行试装和调试，检查模具的开合、滑动、顶出等动作是否正常，确保模具的使用效果符合要求。

以上就是模具装配工艺过程和装配方法的简述。

在模具制造过程中，模具装配是非常重要的一环，对于提高模具的使用寿命和加工精度具有重要意义。

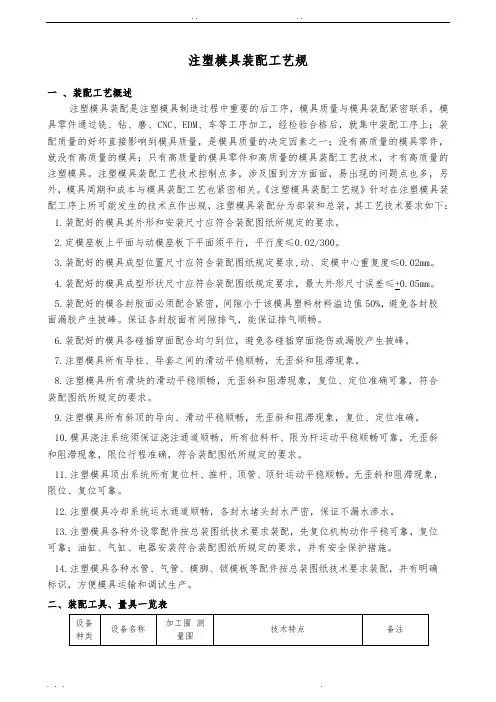

注塑模具装配工艺规一、装配工艺概述注塑模具装配是注塑模具制造过程中重要的后工序，模具质量与模具装配紧密联系，模具零件通过铣、钻、磨、CNC、EDM、车等工序加工，经检验合格后，就集中装配工序上；装配质量的好坏直接影响到模具质量，是模具质量的决定因素之一；没有高质量的模具零件，就没有高质量的模具；只有高质量的模具零件和高质量的模具装配工艺技术，才有高质量的注塑模具。

注塑模具装配工艺技术控制点多，涉及围到方方面面，易出现的问题点也多，另外，模具周期和成本与模具装配工艺也紧密相关。

《注塑模具装配工艺规》针对在注塑模具装配工序上所可能发生的技术点作出规，注塑模具装配分为部装和总装，其工艺技术要求如下：1.装配好的模具其外形和安装尺寸应符合装配图纸所规定的要求。

2.定模座板上平面与动模座板下平面须平行，平行度≤0.02/300。

3.装配好的模具成型位置尺寸应符合装配图纸规定要求,动、定模中心重复度≤0.02mm。

4.装配好的模具成型形状尺寸应符合装配图纸规定要求，最大外形尺寸误差≤+0.05mm。

5.装配好的模各封胶面必须配合紧密，间隙小于该模具塑料材料溢边值50%，避免各封胶面漏胶产生披峰。

保证各封胶面有间隙排气，能保证排气顺畅。

6.装配好的模具各碰插穿面配合均匀到位，避免各碰插穿面烧伤或漏胶产生披峰。

7.注塑模具所有导柱、导套之间的滑动平稳顺畅，无歪斜和阻滞现象。

8.注塑模具所有滑块的滑动平稳顺畅，无歪斜和阻滞现象，复位、定位准确可靠，符合装配图纸所规定的要求。

9.注塑模具所有斜顶的导向、滑动平稳顺畅，无歪斜和阻滞现象，复位、定位准确。

10.模具浇注系统须保证浇注通道顺畅，所有拉料杆、限为杆运动平稳顺畅可靠，无歪斜和阻滞现象，限位行程准确，符合装配图纸所规定的要求。

11.注塑模具顶出系统所有复位杆、推杆、顶管、顶针运动平稳顺畅，无歪斜和阻滞现象，限位、复位可靠。

12.注塑模具冷却系统运水通道顺畅，各封水堵头封水严密，保证不漏水渗水。

模具制定工艺规程的具体步骤装配工艺过程:压入导柱--装导套--压入导套--检验。

1)对零件图进行工艺分析电火花线切割加工型孔工艺过程:(1)毛坯准备(2)刨六面，将毛坯刨成六面体(3)磨上下平面及角尺面(4)钳工划线、并加工销孔和螺钉孔(5)去型孔内部废料(6)热处理(7)平磨上下两面和角尺面(8)电火花线切割加工型孔(9)将加工好的凹模进行稳定回火(10)钳工研磨销孔及凹模刃口，使使型孔达到规定的技术要求。

加工阶段划分:粗加工阶段、半精加工阶段、精加工、光整加工阶段。

/划分目的:保证加工质量、合理使用设备、便于安排热处理。

对刀点:当用夹具时常用与工件零点有固定联系尺寸的圆柱销等进行对刀，则用对刀点作起刀点。

定位:块规角尺定位法、十字划线定位法、定位板定位法。

19、记住数控程序常用的指令代码:G01G02G03G17~19G40~44G90~91万能夹具组成:正弦头、尾架、底座、十字托板(由一双相互垂直的精密丝杆螺母副组成)电极丝初始位置确定:目视法(基准面法、十字基准线法);电阻法。

D、量具的选择:单件小批量使用通用量具;大批使用量规和高生产率的专用检具。

35、电火花线切割机床组成:床身、坐标工作台、运丝机构、工作液循环系统、高频脉冲电源、数字程序控制系统。

10、零件的加工精度包括:尺寸精度、形状精度和位置精度。

1)对产品装配图和零件图的分析与工艺审查正弦精密平口钳:可用于加工平面、斜面、刚性较大的材料。

加工顺序的安排:先粗后精，先主后次，基准先行，先面后孔。

)3)工序卡片:工序加工过程所必须的工艺资料。

7)数值计算工艺方法:a、单电极平动加工法(先高效低损耗电规准进行粗加工--依次改变电规准，加大平动量--最后使用的电极加工规准小，损耗量小)。

正弦分中夹具主要组成部分:正弦头、尾架、底座。

B、夹具的选择:单件小批量生产应尽量选用通用夹具;大批量使用专用夹具。

34、线切割与成形加工相比的特点:a、不需要制专用电极，电极丝可反复使用，成本低。

模具-装配作业指导书模具装配作业指导书1、装配前的准备1.1熟悉产品，清点工，领齐辅料及订购配a. 首先熟悉该产品图形，检查装配所有尺寸及有关的技术要求，再结合装配图了解结构，对照组装图的物料清单熟悉物料在组装图上的所在位置，结合工领齐镙丝等辅。

b. 对照工清单上的工编号清点、清洁工，对照零图检查零加工是否完全，如有缺少要做到及时反馈（装配责任人要把工清单存放在产品图一起）。

c. 接收辅料领料单后，对照清单24小时内对单领齐辅。

如辅料未到要及时反馈，并且间隔8小时跟踪反馈一次。

（一直到清单所有辅料领齐方可停止跟踪）。

d. 所有领出的辅料在与之相配的工也到达时，要检查能否使用或是否相符，避免错订、误订，如有异常及时向工艺师反应。

e. 对有弹簧的工要在配合之前检查好弹簧孔是否有足够的压缩行程。

f.硬模的斜导柱，在组装前装配行位一次。

2、装配前的工艺顺序2.1冷水进出标志，模架产品编号，试作冷水，试作顶针孔及过孔。

a.模板在到达模板存放区后，8小时内有关装配责任人应对照产品图，组装图做好冷水进出标记，模架产品编号。

b.清洁每个工，滑槽，锣钉孔，冷水孔内的杂物，以免装配中造成损伤。

c.A、B板要在配模前第一时间内完成第一次冷水试作。

d.动模顶针在工第一次组装后，及时完成顶针是否滑顺及过孔是否畅通。

（含扁顶针，司筒针，斜顶及其它特殊顶出装置）e.核对顶针板沉头深度，间隙，定位是否与辅料相符合。

f.核对弹簧孔，撑柱孔及顶针固定板、底板的所有过孔。

2.2 A、B板间隙，定位器安装，核查顶针高度尺寸。

a. 对照模芯，模框的高度和相对深度检查A、B板配合时是否有适当的间隙（0.5±0.05、1.0±0.05）。

b.A、B板配合前要先安装好定位器，保证配合精度。

c.动模板安装后，对照顶针图核查顶针等高度尺寸。

并做出顶针加工单上的项目尺寸。

连同顶针加工工艺单一起转送。

3、装配过程3.1装配时，工均匀受力，锣丝对角拧紧，保证工安装后的基准水平，以及工与工之间的绝对贴合。

模具的装配工艺基础1. 概述模具是工业生产中常用的工具，它可以用于制造各种金属和非金属制品。

模具的装配工艺是指将不同零部件组装成完整的模具的过程。

良好的装配工艺可以确保模具制造的质量和效率。

2. 装配工艺流程模具的装配工艺流程通常包括以下几个步骤：2.1 零部件准备在装配之前，需要对所有的零部件进行检查和准备。

主要包括清洁零部件、检查零部件的尺寸和形状是否符合要求，以及对需要进行表面处理的零部件进行处理。

2.2 零部件组装在进行零部件组装之前，需要事先编制装配工艺流程和装配顺序。

根据零部件的形状、尺寸和功能，确定合适的组装方式。

通常采用手工装配或者机械装配的方式进行。

2.3 索引定位索引定位是模具装配的重要环节。

它可以确保各个零部件之间的位置和相对运动关系的准确性。

根据设计要求，选择适当的索引定位方式，如销销孔定位、插销定位、圆锥销定位等。

2.4 零部件固定在完成零部件的组装和索引定位之后，需要对模具的各个零部件进行固定，以确保装配的稳定性和可靠性。

常用的固定方式包括螺栓固定、焊接固定、粘接固定和夹紧固定等。

2.5 结构调整在完成零部件固定后，需要进行结构调整，以保证模具的正常工作和使用。

结构调整的主要内容包括调整零部件的间隙、调整模具的尺寸和形状，以及调整模具的操作机构。

2.6 调试和测试装配完成后，需要对模具进行调试和测试，以验证装配的正确性和性能。

通过模拟实际工作条件进行测试，检查模具的各项功能是否正常，如果有问题需要进行调整和修复。

3. 装配工艺的要求为了确保模具的装配质量和效果，有以下几点装配工艺的要求：3.1 高精度模具的装配工艺需要保证零部件的精度要求。

这需要严格控制零部件的加工精度、装配间隙和装配顺序，以及采用合适的装配工具和方法。

3.2 良好的配合关系零部件之间的配合关系是模具装配工艺的关键。

良好的配合关系可以确保模具的稳定性和精度。

这包括选择适当的配合间隙、采用合适的配合方式，以及合理安排零部件的位置和运动关系。

装配式建筑施工中的模具制作与加工工艺流程随着社会的发展，越来越多的建筑项目选择采用装配式建筑施工方式，以提高施工效率和质量。

而在装配式建筑施工中，模具制作与加工是关键步骤之一。

本文将介绍装配式建筑施工中常用的模具制作与加工工艺流程。

一、模具设计在装配式建筑施工中，首先需要进行模具设计。

模具设计是根据建筑结构和尺寸要求确定模板的形状、大小和结构。

通常，设计师会根据预定的施工计划来进行原始设计，并经过多次修改与优化。

在设计过程中，需要考虑到材料成本、使用寿命、拆卸便利性等因素。

1. 确定基础信息：包括所需模板数量、尺寸要求、使用周期等。

2. 绘制CAD图纸：利用计算机辅助设计软件绘制出模板的三维图纸。

3. 结构分析：对所绘制的CAD图纸进行结构分析，确保其承载力和稳定性。

4. 优化设计：通过多次修改，对模板进行优化设计，以提高施工效率和质量。

二、模具制作模具制作是根据设计图纸进行实际的加工和制造。

它需要选择适当的材料，并采用合适的工艺来完成。

1. 材料选择：常用的模具材料有钢板、胶合板等。

根据不同的需求，选择合适的材料进行制作。

2. 剪切和翻边：根据设计图纸将选定的材料剪切成所需的尺寸并进行翻边处理，以增加模具的强度和稳定性。

3. 焊接和拼装：根据模具设计，将各个零件进行焊接和拼装，形成完整的模板结构。

4. 补强处理：对焊接点进行补强处理，以增加整体结构的稳定性。

5. 防腐处理：为了保护模具免受湿气、腐蚀等因素影响，在制作完成后，需要对表面进行防腐处理。

三、模具加工模具加工是指在装配式建筑施工过程中使用现有模具进行零部件制造。

它涵盖了一系列机械加工过程。

1. 检查模具完整性：在使用模具进行加工之前，需要对其完整性进行检查，确保没有损坏和变形。

2. 划定加工区域：根据施工图纸，确定加工区域和切割点。

3. 加工单元件：将各个零部件按照设计图纸进行加工，并严格控制加工尺寸和质量。

4. 检验与修复：在完成加工后，对每个单元件进行尺寸检验，并及时修复不合格的部分。
