火电厂清水泵检修作业指导书

大唐石门发电有限责任公司企业标准检修作业指导书作业项目：# 循泵检修作业指导书 作业日期：批 准： 审 定： 审 核： 编 制：2016-02-02发布 2016-03-01实施大唐石门发电有限责任公司发布Q/DTSM ××目次1 范围.................................................................................2 本指导书涉及的资料和图纸.............................................................3 安全措施.............................................................................4 备品备件清单.........................................................................5 现场准备及工具.......................................................................6 检修工序及质量标准...................................................................7 检修记录.............................................................................8 不符合项目处理单.....................................................................9 完工报告单...........................................................................10 质量签证单.......................................................................... 11质量验评表...........................................................................64LKXA-31型循环水泵A级检修作业指导书1范围适用于长沙水泵厂生产的64LKXA-31型循环水泵配东方电机厂生产的YL2200－1Z／2150－1型电机的标准检修。

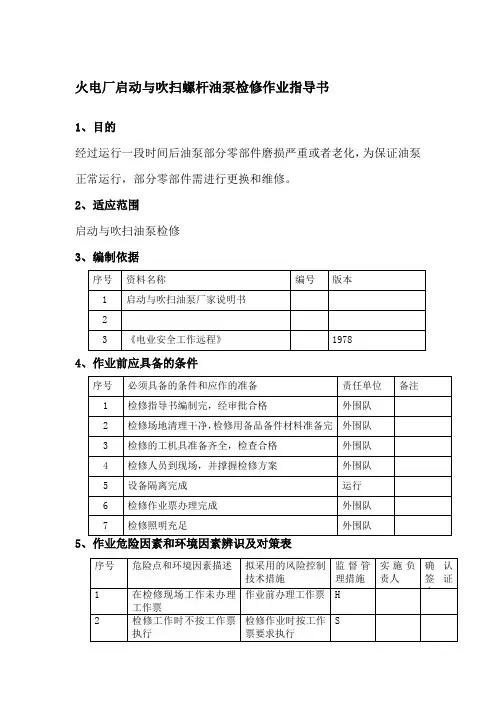

火电厂启动与吹扫螺杆油泵检修作业指导书
1、目的
经过运行一段时间后油泵部分零部件磨损严重或者老化，为保证油泵正常运行，部分零部件需进行更换和维修。

2、适应范围
启动与吹扫油泵检修
3、编制依据
4、作业前应具备的条件
5
6、作业人员要求及职责分工
7、作业工器具及消耗材料
8、作业程序、技术要求及质量控制点8.1工作流程
8.2作业程序、技术要求、质量控制点
9 作业技术记录表
9．1 停运检修前情况统计表（见附录6）：9．2设备检修技术记录（见附录1）：9．3试运记录（见附录2）：。

大唐XXXX发电有限责任公司发布给水泵检修作业指导书1 目的1.1规范检修行为，确保给水泵修后达到原设计要求。

1.2本作业指导书为所有参加本项目的工作人员所共同遵循的质量保证程序。

2 范围适用于上海水泵厂生产的FK5D32LI型水泵标准检修。

3 职责3.1工作负责人职责：组织得当、分工明确，对安全和质量负责，指定专人做好记录，确保记录真实、准确。

3.2 监护人职责：按安规要求对检修工的安全进行监护。

3.3 其他工作人员职责：按安规要求和作业指导书的要求认真完成工作负责人布置的任务。

3.4 质检员职责：负责项目质量验收、签证。

4人员资质及配备4.1 专责检修工1名：具有从事水泵专业五年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，熟悉设备结构与工作原理，具备较高的转动机械检修技能的资质或条件。

4.2 检修工3名：具有从事水泵专业三年以上工作经验，通过厂部组织的安规考试及拥有检修上岗资格证，了解设备结构与工作原理，具备基本的转动机械检修技能的资质或条件。

4.3 其他：行车司机和起重工各1名，具有通过厂部组织的安规考试及拥有特种检修上岗资格证的资质或条件。

5检修内容(或流程)本给水泵的检修作业内容包括给水泵抽芯包及水泵本身的解体检修。

5.1 给水泵检修的准备工作。

5.2抽出芯包。

5.3芯包解体。

5.4检查、更新和修理及清洗各零部件。

5.5芯包组装。

5.6芯包回装。

5.7小汽轮机与给水泵找中心。

5.8靠背轮检查及装复。

11.2.4 注意敝开的管口用布包好或加堵板，以免杂物进入管内。

11.2.5拆下中分拉力环上与外筒体和进水室分别固定的定位销与内六角螺钉，随之卸下拉力环。

11.2.6用8个M16ⅹ70六角螺栓与螺母将“芯包拆装工具”中的支撑板固定在传动端轴承腔端面上，然后装上拆卸管和压板，用拉紧螺栓M20旋入泵轴中心轴孔，用螺母将拆卸管与泵转子之间定位固定。

11.2.7将滚轮保持架组件装到泵座传动端侧并用螺栓固定，安装时应注意台架垂直地置于拆卸管圆周的最低位置下方，调整滚轮支架高度各滚轮的对中度，直到滚轮与拆卸管圆周下方接触且处于中央，然后固定滚轮支架的高度位置。

广东省粤电集团有限公司连州发电厂磁盘号：编号：Q/LD-ZY-JW02-QJ06-2005N125机组射水泵检修作业指导书设备编号：# 机组# 射水泵编写：初审：审核：审定：批准：检修性质：版次：B01 页数：200 - - 发布200 - - 实施广东省连州发电厂发布1说明1.1本作业指导书适用于250S-39型射水泵标准大修。

1.2本作业指导书须经维修部审核，安生部审定，厂部批准后方可使用。

1.3本作业指导书的检修工序及检修质量标准依据部颁《发电厂检修规程》，本厂《汽机机组检修工艺规程》，该泵的说明书及图纸和历次的检修经验确定。

1.4本作业指导书的安全技术措施依据部颁《电业安全工作规程》及本厂《现场安全工作规程》。

1.5本作业指导书计划工时依据《发电设备检修劳动定额》。

1.6本作业指导书计划费用依据《发电设备标准项目大修材料消耗》。

1.7本作业指导书的使用按照程序编号依次进行。

1.8本作业指导书若需修改，须重新执行上述第1.2条。

1.9本作业指导书的不符合项管理按厂颁《不合格品控制程序》执行。

1.10为保证修后能可靠、安全、灵活和高效运行，需对下述环节的检修质量着重控制。

1.10.1机封各部间隙调整严格控制在技术标准范围内。

1.10.2射水泵各部件检修应符合质量标准。

1.10.3工器具材料的准备及使用。

1.10.4整体验收。

2 目的2.1保证250S-39型射水泵的标准大修符合本厂技术管理要求。

2.2为所有参加本项目的工作人员确定必须遵循的质量保证程序。

2.3为各级质量验收人员质量管理人员提供参考依据。

3目标3.1检修全过程无不安全情况发生。

3.2设备大修后验收合格率达100%，评价优。

3.3修后设备达到一次启动成功，能连续达到安全、经济、满出力运行。

3.4修后设备各部振动≯0.08mm，轴承温度≯70℃。

3.5设备管网及动静密封点无渗漏，保证一个小修间隔无临修。

3.6设备环境卫生良好。

4概述250S-39，无锡水泵厂，485m/h,1450r/min,m，0.39mpa汽机射水泵是射水抽气系统的主要设备。
