定冷水泵检修作业指导书概论

各类泵保养维修作业指导书一、前言泵作为现代工业生产中不可或缺的设备之一，在使用过程中需要定期进行保养维修工作，以确保其正常运行和延长使用寿命。

本作业指导书旨在为各类泵的保养维修工作提供指引和参考，使操作人员能够正确高效地进行相关工作。

二、泵的分类根据泵的工作原理和用途，可以将泵分为离心泵、肯纳泵、齿轮泵、柱塞泵等各种类型。

针对不同类型的泵，其保养维修工作也会有所不同，下面将对各类泵的保养维修进行简要介绍。

1. 离心泵保养维修离心泵是最常见和广泛使用的泵之一，在保养维修过程中需要注意以下几个方面：- 定期检查泵的轴承和密封件，确保其正常工作状态；- 清洗并更换润滑油，保证泵的润滑效果；- 定期检查泵的进出口管道，防止堵塞和泄漏；- 注意泵的运行温度和振动情况，如有异常及时排除。

2. 肯纳泵保养维修肯纳泵是一种具有高压、高流量特点的泵，其保养维修工作需要重点关注以下几个方面：- 定期检查泵的密封圈和动态密封装置，确保密封性良好；- 定期检查泵的过滤器和排水器，清除杂质和水分；- 清洗并更换润滑油和油滤器，确保润滑系统正常工作；- 定期检查泵的工作温度和压力，如有异常及时调整。

3. 齿轮泵保养维修齿轮泵是一种用于输送高粘度液体的泵，其保养维修工作主要包括以下几个方面：- 定期检查泵的齿轮和轴承，如有磨损及时更换；- 清洗并更换润滑油，保证泵的润滑效果；- 定期检查泵的进出口阀门和管道，确保畅通无阻；- 定期检查泵的排气阀和密封圈，如有磨损及时更换。

4. 柱塞泵保养维修柱塞泵是一种高压、高精度的泵，其保养维修工作需要特别注意以下几个方面：- 定期检查泵的柱塞、密封圈和阀体，如有损坏及时更换；- 清洗并更换柱塞泵的润滑油和油滤器；- 定期检查泵的进出口阀门和出口压力，如有异常调整；- 注意柱塞泵的运行温度和噪音情况，如有异常及时处理。

三、保养维修流程针对各类泵的保养维修，可以制定一套标准的流程来进行操作，以确保工作的顺利进行。

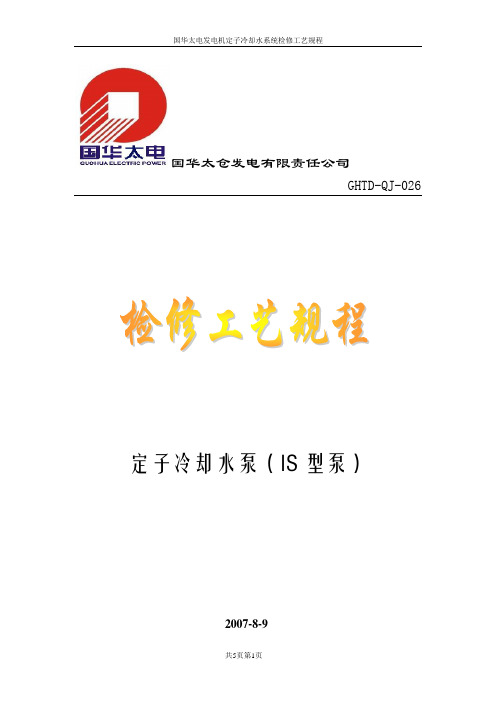

国华太仓发电有限责任公司GHTD-QJ-026 定子冷却水泵（IS型泵）2007-8-9发电机定子冷却水泵（IS型泵）26..1概述我厂600MW发电机组采用水-氢-氢冷却方式，其中定子部分采用水直接冷却法。

定子绕组水冷系统包括水箱、泵、水冷却器、过滤器、调节阀和离子交换器等。

冷却水的循环是通过离心泵来实现的，共有两台泵，一台为正常使用，另一台备用。

发电机冷却水入口压力设定在0.15-0.2MPa（表压），发电机的冷却水入口温度不超过50℃，出水温度不超过85℃。

冷却水在发电机内通过入口绝缘软管，空心导体和出口绝缘软管从入口集水环流到出口集水环，然后流出发电机，返回到水箱。

冷却水的纯度应当很高，因此，要在位于离子交换器前部的阀门处检查水的导电率。

为此，总有一部分水流经旁路到离子交换器，这部分旁路流量通常为总水量的20%，但也可用蝶阀进行调节。

系统的补给水也通过离子交换器输入到系统中。

有两台水冷却器，定子冷却水流过两台串联的水冷器，当其中的一台被隔离时，余下的一台可保证发电机额定值的100%。

26..2.设备简介26.2.1定子冷却水泵型号:DFB125-80-250流量:130m3/h扬程:80m电机型号：Y250M-2/55转速：2900r/min汽蚀裕量：4.6 m效率：69%配用功率：55KW生产厂家：江苏国营武进市水泵厂26.3检修策略定期检修26.5试验26.5.1定期试验项目定冷水泵启、停试验；26.6日常维护26.6..1维护项目26.6.1.1维护前的准备工作（1）准备好安全带等安全用品；（2）准备清洁工具；26.6.1.2维护过程中的注意事项（1）旋转设备清洁必须办理工作票；（2）严禁触碰转动部分；（3）严禁触碰设备就地操作按钮．26.7 小修标准项目：26.26.11 定冷水泵检查机械密封。

26.7.2地脚螺栓检查；26.7.3对轮护罩检查；26.7.4对轮中心检查找正；26.7.5轴承检查检修；26.8.大修标准项目：26.8.1 定冷水泵解体检查。

第一章：多级水泵的检修一、目的要求：1．了解水泵的构造及其作用2．掌握拆装工艺及质量标准。

二、常用工具：活板手1 5两把飞1 0两把’铜棒一个、手锤、小撬杠、斜方木两块、油盘一个、百分表5块、V型铁一对。

三、DG泵解体一般步骤1、对轮的拆卸：（1）用铅锤或铜棒沿对轮周围均衡敲打慢慢退出。

若用此法卸不下来可用扒子拆卸，对于热装的，可采用热拆法，即用烤把将对轮加热到8 0—1 00℃，再用扒子取出。

（2）注意事项：①不准用手锤或大锤直接敲打对轮。

②对轮取下后，把键和轴颈用布包好，以防碰伤。

2、轴承箱、盘根室的拆卸：（1）松开两侧盘根压盖螺丝，退出压盖。

（2）松开盘根室与泵端盖联接螺丝及圆锥定位销，取下盘根室与轴承箱。

3、泵体拆卸对于多级水泵应先从出口侧(即高压端)开始。

（1）拧下锁紧螺母，取下动平衡盘，用螺丝刀取下静盘。

（2）在泵体两侧垫上斜方木(防转动及部件跌伤)。

（3）拧下拉紧螺母，抽出螺杆。

将出口端盖沿轴线方向取出。

（4）取出末级叶轮、键、挡套、泵壳，以此类推逐级取出，直至第一级。

（5）用规尺测量第一级叶轮出口中心与进水室、端面距离，然后取出第一级叶轮。

（6）将轴从出口端取出。

（7）取出盘根及水封环。

（8）注意事项：①撬杠、螺丝刀不准碰伤止口。

②把卸下零部件编号放好。

四、零件的清洗、检查(一)清扫叶轮、导叶、泵壳接合面上的水垢、铁锈、轴承接合面的油垢，清扫水封管、平衡管、冷却水管，并检查管内是否畅通。

用煤油清洗轴瓦、轴承、油圈飞油位计等。

(二)检查1．密封环(卡圈)是否破裂及磨损情况2．叶轮①裂纹及叶片的腐蚀情况。

②冲刷变薄情况。

③测量计算入口侧与卡圈的间隙(卡圈内径一叶轮入口侧径之差)。

3．平衡盘的检查①检查动、静盘接触面的平面度。

在平板上涂上红丹粉，把盘面放在平板上来回推动研磨几下便可得知。

②动静盘磨损过多，应更换。

4．水泵轴的检查：(1)检查裂纹对轴最大弯曲点所在的区域，用浸煤油后涂白粉或其他的方法来检查裂纹，并在校直轴前将其消除。

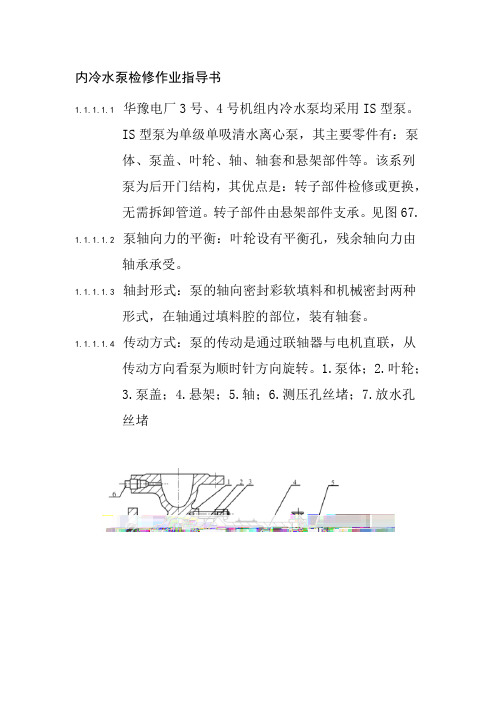

内冷水泵检修作业指导书1.1.1.1.1 华豫电厂3号、4号机组内冷水泵均采用IS型泵。

IS型泵为单级单吸清水离心泵，其主要零件有：泵体、泵盖、叶轮、轴、轴套和悬架部件等。

该系列泵为后开门结构，其优点是：转子部件检修或更换，无需拆卸管道。

转子部件由悬架部件支承。

见图67.1.1.1.1.2 泵轴向力的平衡：叶轮设有平衡孔，残余轴向力由轴承承受。

1.1.1.1.3 轴封形式：泵的轴向密封彩软填料和机械密封两种形式，在轴通过填料腔的部位，装有轴套。

1.1.1.1.4 传动方式：泵的传动是通过联轴器与电机直联，从传动方向看泵为顺时针方向旋转。

1.泵体；2.叶轮；3.泵盖；4.悬架；5.轴；6.测压孔丝堵；7.放水孔丝堵图1 IS型泵结构图1.1.1.2 技术规范见表120表1IS型泵技术规范序号内容单位内冷水泵1型号DFB 125-80-2502流量m3/h100 3扬程mH2O50 4转速r/min2900 5效率%76 6电机功率kW227必需汽蚀余量m 3.68重量kg65.19生产厂家常州武进泵业有限公司1.2 检修工艺1.2.1.1 解体解体步骤：a)拆掉对轮保护罩及对轮连接螺栓，解开对轮(或拆去电机地脚螺栓，将电机移开，对轮即解开，注意保存好减震垫)；b)移走电动机；c)拆轴承体支架螺丝；d)去拆与泵体相连的进出口法兰及冷却水管等其它可能影响泵拆卸的部件；e)拆去泵端盖螺栓；f)用专用工具拆去叶轮紧固螺丝；g)取下叶轮及键；h)拆开轴承室两端螺栓；i)拆去盘根压盖螺母，取出盘根(或拆去机械密封压盖，取出机械密封)；j)用专用工具扒掉对轮；k)用专用工具将轴承从电机侧取出。

1.2.1.2 检查清理检查清理要求：l)检查泵的叶轮应完好、光洁、无裂纹，流道应光滑，无严重汽蚀、腐蚀；m)检查泵体密封环应光洁、无变形、无裂纹及严重磨损，与叶轮口环处间隙应为密封环直径的1～1.5‰；n)轴检查应无伤痕、锈蚀，与叶轮、轴弯曲度、轴承、联轴器配合处应光洁、无损伤，轴承螺纹应完好；o)轴承应转动灵活、无杂音、滚珠与滚道配合不松旷，工作面无裂纹、蚀坑、锈污等缺陷，若有必要应更换。

水泵保养维护作业指导书---1. 引言水泵是工业、建筑、农业和家庭生活中常用的设备，用于将水从低处输送到高处或进行流动。

为了保证水泵的正常运行和延长其使用寿命，进行定期的保养维护是非常重要的。

本指导书将详细介绍水泵的保养维护步骤和注意事项。

2. 保养维护步骤2.1 清洁外部表面定期清洁水泵的外部表面是保持设备良好状态的第一步。

使用干净的布或海绵沾湿水清洁水泵的外壳，确保清除灰尘、泥土或其他杂质。

注意不要使用化学清洁剂或水泵的外部喷漆表面可能起反应的溶剂。

2.2 检查电源和电线检查水泵的电源和电线是否正常。

确保电源连接正确且牢固，电线未断裂，插头没有松动。

如发现问题，应立即修复或更换。

2.3 检查水泵油液某些水泵需要添加润滑油或润滑脂以保持其正常运行。

定期检查水泵的油液情况，确保油液的量和质量符合要求。

必要时添加或更换油液，按照水泵制造商的指导进行操作。

2.4 清洁进水口和出水口定期清洁水泵的进水口和出水口是确保水泵正常运行的重要步骤。

使用清水冲洗进水口和出水口，确保不会有任何杂质堵塞水泵的进水或出水口。

2.5 检查密封件检查水泵的密封件，确保其完好无损，并及时更换磨损或老化的密封件。

密封件的良好状态可以防止水泵泄漏和提高效率。

2.6 检查水泵叶轮定期检查水泵的叶轮，确保其干净、无损坏或杂质。

叶轮是水泵的核心部件，对水泵的性能和效率有重要影响。

如发现叶轮有问题，应及时清洁或更换。

3. 注意事项- 在进行水泵保养维护之前，确保水泵的电源已经断开，并采取必要的安全措施，以避免意外发生。

- 在进行油液更换或添加之前，先参考水泵制造商的说明书，以确定所需的油液类型和量。

- 在清洁水泵的过程中，不要使用任何腐蚀性或容易引起火灾的化学溶剂。

- 当清洁水泵的进水口和出水口时，确保将断开水泵与电源的连接，以防止发生电击事故。

- 如需更换水泵的部件，请选择与原件相同型号和规格的配件。

4. 总结水泵的保养维护对于确保设备的正常运行和延长其使用寿命至关重要。

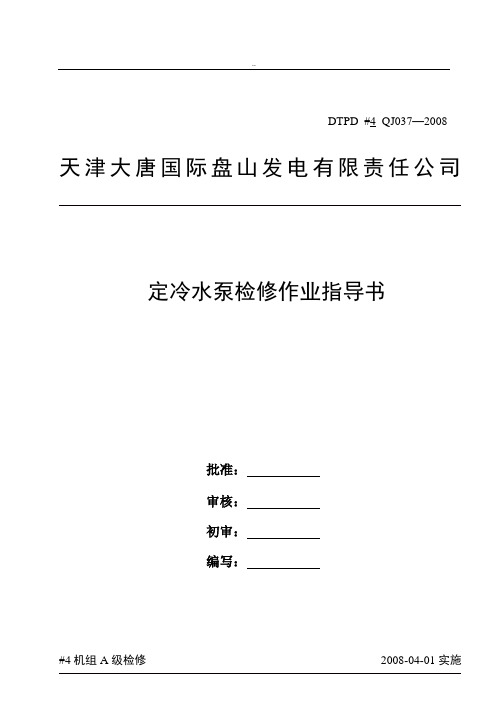

DTPD #4 QJ037—2008 天津大唐国际盘山发电有限责任公司1 围 (3)2 本指导书涉及的文件、技术资料和图纸 (3)3 安全措施 (3)3.1 解体阶段安全措施 (3)3.2 检修阶段的安全措施 (3)3.3 回装阶段的风险分析 (3)4 备品备件准备 (3)5 现场准备及工具 (3)5.1 现场准备 (3)5.2 专用工具 (4)5.3 办理相关工作票 (4)6 检修工序及质量标准 (4)6.1 泵的解体 (4)i. 检查确认无任何联接后，起吊转子部件，放于检修场地，进行解体。

(4)6.2 检修 (4)6.3 回装 (4)6.4 清扫检修现场，试运。

(5)7 检修记录 (5)7.1 解体部件检查测量 (6)7.2 中心调整 (6)8 试验报告 (7)8.1 备品备件检验记录 (7)9 定冷水泵试运记录 (7)10 修后目标 (7)定冷水泵检修作业指导书1 围本作业指导书规定了机组定冷水泵（30MKF31AP001）大修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于机组定冷水泵（30MKF31AP001）大修工作，定冷水泵型号：80—250CZ标准化工，检修地点在机组0米西侧。

大修的项目为对叶轮、泵轴、轴承等进行检修，对附件进行检查、检修，并对已发现的问题进行处理。

2 本指导书涉及的文件、技术资料和图纸Q/CDT 1001.QJ037-2006《发电机定冷水泵技术标准》3 安全措施3.1 解体阶段安全措施3.1.1 严格执行<电业工作安全措施>.3.1.2 起吊搬运小心谨慎,以免损坏设备.3.1.3 拆下的所有冷却水管口及油管口要用塑料布包好.。

3.1.4 拆下的零部件应整齐地放在工作胶皮上,不准与地面直接接触,并用塑料布或再生布盖好。

3.2 检修阶段的安全措施3.2.1 每天开工前工作负责人向工作班成员及民工交代安全注意事项，工作结束后，总结当天的安全工作情况3.2.2 定冷水泵进行部检修时，严格执行检修工艺规程和定冷水泵检修现场进出制度，保证检修工作顺利进行。

给水泵电机检修作业指导书第1页共1页1、目的1.1、保证给水泵电机检修符合检修工艺质量要求、文明生产管理标准。

1.2、为所有参加本项目的工作人员，质检人员确定必须遵循的质量保证程序。

2、适用范围适用于给水泵电机机械检修工作。

3、术语本作业指导书无特殊技术术语4、职责与权限4.1、施工负责人4.1.1、组织得当、分工明确，对安全、质量负责。

4.1.2、开工前对技术措施、安全措施（包括危险因素控制措施）进行交底。

4.1.3、检查安全措施是否完善，工作现场、安全工器具的安全状况，重点监督起重机具、安全用具、电动器具的使用情况。

4.1.4、检修过程中要严格执行检修工艺质量标准，质量记录要准确。

4.1.5、、检修现场、零部件存放要符合《检修过程控制程序》4.2、指定专人做好记录，确保记录真实、准确、工整。

4.3、监护人：按《电业安全生产规程》要求对检修工的安全进行监护。

4.4、QC人员负责项目质量验收、签字。

5、作业要求5.1、工作人员需是专业从事发电机机及电动机械检修人员，必须通过岗位培训且属于持证上岗人员。

5.2、作业流程5.2.1、给水泵电机检修按性质分A、B、C三级检修。

5.2.2、执行《给水泵电机检修工艺质量验收卡》。

6、质量标准6.1、执行《给水泵电机检修工艺质量验收卡》。

7、引用文件7.1、《300MW机组检修工艺规程-----电气专业》8、质量记录8.1、《给水泵电机维修作业技术标准质量验收记录》山西兆光发电有限责任公司发布电动给水泵电机维修作业技术标准质量验收记录。

给水泵检修作业指导书一、前言给水泵在工业生产和日常生活中扮演着很重要的角色，其正常运行不仅关系到生产和生活中的用水，也关乎生产安全和环保。

而当给水泵出现故障时，对于及时进行维修和检修，以保证其正常使用是非常必要的。

下面将为大家介绍关于给水泵检修作业的指导书。

二、检修前的准备工作1、检查使能进行检修前需要检查控制器、断路器、主电源电压和电缆等，并且确认给水泵所有的电源或配件都已做好接地工作，并将断路器切断，防止有危险的电源输入。

2、清理工作进行检验前需要对给水泵及其周围进行清洁工作，例如清理垃圾和污水。

3、检查应力在进行工作前应确保给水泵没有应力，如果存在弯曲或变形，需要先采取恰当的方法进行修复，并确保泵体对齐可能对工作安全造成影响的管道。

4、旋转检查在进行下一步检修之前，需要确保旋转部件是否免费旋转运动，例如检查电动机是否可以旋转。

5、工作流程检修工作前应制定明确的工作流程，以确保工作有条理、高效、安全等，并在需要的时候协调好工作人员和材料。

三、检修1、拆除泵的出口和进口水管需要注意的是，这些管段的各个密封件必须清除，避免不必要的损坏，同时保持管路的干燥和清洁。

2、泵体拆卸拆卸前需要先确定泵的进口方向和出口方向，然后用钢丝锉等工具拆下泵盖，取出叶轮和轴承等内部零件。

3、清理首先，应该将各部件浸泡在清洗液中，清洗各个表面，清洗密封或检查的部位应更加仔细；其次，将轴承清洗完毕后，进行判断，如果未损坏，则直接油润滑，如果有损坏，则需要更换。

4、检查和维修叶轮和轴承需要仔细检查叶轮的各个部位有无损坏，如有损坏，需要将其换掉，同时需要检查轴承的状态，如磨损异常，需要及时更换。

5、安装泵体将清洗干净的泵体安装好之前先查看泵与地基的平齐度，保证泵体之间的水平度一致，并在适当地方固定好膨胀螺栓。

6、连接管道连接粘接剂和封路。

7、接线检查电源电缆，重新接线，检查电能轮是否旋转自如，以及防护排漏是否正常。

四、检修后的使用规则1、在重新启动前，需要将泵的水管进行密封，以免在启动时发生漏水的情况。

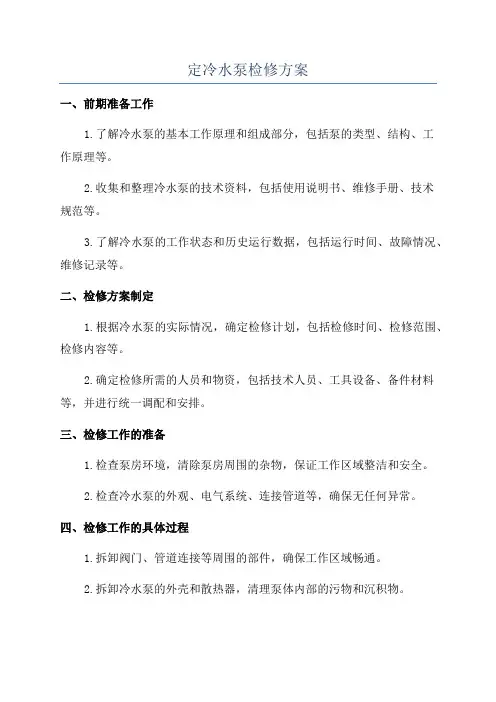

定冷水泵检修方案一、前期准备工作1.了解冷水泵的基本工作原理和组成部分，包括泵的类型、结构、工作原理等。

2.收集和整理冷水泵的技术资料，包括使用说明书、维修手册、技术规范等。

3.了解冷水泵的工作状态和历史运行数据，包括运行时间、故障情况、维修记录等。

二、检修方案制定1.根据冷水泵的实际情况，确定检修计划，包括检修时间、检修范围、检修内容等。

2.确定检修所需的人员和物资，包括技术人员、工具设备、备件材料等，并进行统一调配和安排。

三、检修工作的准备1.检查泵房环境，清除泵房周围的杂物，保证工作区域整洁和安全。

2.检查冷水泵的外观、电气系统、连接管道等，确保无任何异常。

四、检修工作的具体过程1.拆卸阀门、管道连接等周围的部件，确保工作区域畅通。

2.拆卸冷水泵的外壳和散热器，清理泵体内部的污物和沉积物。

3.检查泵体内部的零部件，包括叶轮、轴承、密封件等，清理和更换有损坏或磨损的部件。

4.检查电机的绝缘电阻和继电器的工作状态，清洁电机和继电器的外壳，并进行必要的维护和修理。

5.对冷水泵进行润滑，包括给泵轴承加油、润滑轴承和齿轮等。

五、检修工作的总结1.检查冷水泵的组装和调试过程，确保无误。

2.对冷水泵的工作状态进行测试，包括启动和停止过程中的性能和安全性。

3.整理冷水泵的检修记录，包括检修时间、检修内容、故障原因和处理方法等。

六、冷水泵的日常维护1.定期清洁冷水泵的外壳和散热器，保持泵体干净和通风良好。

2.定期检查冷水泵的电气系统，确保电机正常运行和电压稳定。

3.定期检查冷水泵的运行状况，包括噪音、振动和温度等。

4.定期检查冷水泵的润滑情况，包括润滑油的添加和更换。

七、冷水泵的故障排除1.对冷水泵出现的常见故障，如泵体漏水、轴承磨损、电机过热等，进行分析和排查。

2.根据故障原因，采取相应的修理方法，如更换密封件、清洗叶轮等。

八、冷水泵的改进和更新1.根据冷水泵的运行情况和维修记录，分析泵的性能和效率，提出改进和更新方案。

发电机定子冷却水系统安装及冲洗作业指导书1.适用范围本作业指导书适用于燃煤发电机组工程水氢氢汽轮发电机定子冷却水系统的安装和水冲洗作业。

2.编制依据2.1发电机厂有限责任公司定子冷却水资料（随机文件）2.2《定子冷却水控制系统使用说明书》OEA.466.3752.3《电力建设施工及验收技术规范》汽轮机组篇。

DL5011-922.4《火电施工质量检验及评定标准》汽轮机篇（1998年版）2.5《电力建设安全工作规程》·DL5009.1-2002。

2.6电力设计院图纸：J2206发电机定子线圈水冷系统管道安装图2.7《工程建设标准强制性条文》（电力工程部分）（第一篇）火力发电工程2.8《电力基本建设火电设备维护管理规程》 DL/T855-20042.9《电厂化学规范》 DL/T5190.4-20042.10《防止电力生产重大事故的二十五项重点要求》国电公司2000-9-282.11《电力建设施工及验收技术规范》管道篇DL5031-942.12《火电施工质量检验及评定标准》管道篇2000版2.13《火电施工质量检验及评定标准》焊接篇1996版3. 工程概况及主要工程量3.1工程概况：燃煤发电机组工程机组，由电机厂有限责任公司生产的600QFSN4-600-2型水氢氢汽轮发电机。

其发电机为水氢氢汽轮发电机，定子绕组冷却方式为水内冷。

定子冷却系统为闭式循环系统，主要由水箱、冷却水泵、冷却器、过滤器，离子交换器及管道组成。

3.2主要工程量（一台机）4.作业人员的资格及要求4.1作业人员应经过三级安全教育和考试，懂得安全操作知识。

4.2电焊工等特殊工种必须持证上岗。

4.3从事高空作业人员必须经过体格检查，合格者方可上岗。

4.4作业人员必须有一定的辅助设备及不锈钢管道的安装经验，主责、作业人员按一定的比例配备。

4.5参加作业人员，在作业前应熟悉图纸及有关措施和规范等要求，对作业的内容和要求有足够的了解。
