液压支架操纵阀组多种型号介绍

液压支架操纵阀组特点
• 液压支架操纵阀组是液压系统中的方向控制阀，是一个配液阀。它可以把高压液分配到需要的部位，完成升柱、降柱、推溜、移架等动作。煤矿采煤用液压支架的操纵阀，通过将阀芯组件中的阀芯置于阀套中心部位的孔中，阀左端用固定堵压紧阀座，右端通过阀芯外圆上的台肩靠在阀套中空的台肩上，使其阀芯为整阀芯（组件）结构，可以单独组装好后整体装入阀孔或拿出，使装配工艺更为简单，井下维修更加方便。在保持和同类型阀相同的外形尺寸下，通过结构设计增大了阀内各处过液面积，提高了过液能力。阀内回液口与工作口相邻，有效地降低了回液阻力，提高了液压系统的工作效率。悬移顶梁液压支架支柱
谢谢观看
PART 03
液压支架操纵阀组特点
PART 02
液压支架操纵阀组型号
液压支架操纵阀组产品介绍
液压支架操纵阀组就是由手柄压块来压阀的顶杆，使其打开阀芯让液体顺利流通，来完成各种液压支架立柱千斤中煤机械顶的伸缩动作方向，实现所需的功能。
液压支架操纵阀组号
液压支架操纵阀组型号有：ZCF4.0103操纵机构,ZHY16-14、ZHY16.01(KJ13)、ZCF4.0103、 ZHY16-14X、ZHY16.01(KJ13)等多种型号。
煤矿采煤用液压支架的操纵阀通过将阀芯组件中的阀芯置于阀套中心部位的孔中阀左端用固定堵压紧阀座右端通过阀芯外圆上的台肩靠在阀套中空的台肩上使其阀芯为整阀芯组件结构可以单独组装好后整体装入阀孔或拿出使装配工艺更为简单井下维修更加方便
液压支架操纵阀组多种型号介绍
shenhua09
目录
PART 01
液压支架操纵阀组产品介绍

煤机液压支架用阀选型手册

煤机液压支架用阀选型手册液压支架用阀选型手册中煤北京煤矿机械有限责任公司目录单向阀系列………………………………………………1 -24 双向锁系列………………………………………………25-31 交替阀系列………………………………………………32-33 差动阀系列………………………………………………34-35 底阀系列………………………………………………36-37 安全阀系列………………………………………………38-45 换向阀系列………………………………………………46-47 喷水阀系列………………………………………………48-53 过滤器系列………………………………………………54-57 断路阀系列………………………………………………58-59 截止阀系列………………………………………………60-62 操纵阀系列………………………………………………63-66 ZDYZ液压支架电液控制装置…………………………67-71中煤北京煤矿机械有限责任公司FDY1000/50液控单向阀机能符号主要技术特征安标型号 FDY1000/50原图号 BDF.00B BDF.00E公称压力(MPa) 50公称流量(L/min) 1000接口尺寸 DN 10、12、20使用说明1、本系列阀用作立柱控制阀;2、本阀和快速升降阀一起使用。

1中煤北京煤矿机械有限责任公司FDY630/50液控单向阀机能符号主要技术特征安标型号 FDY630/50原图号 BDF.00BDF.00A公称压力(MPa) 50公称流量(L/min) 630接口尺寸 DN 10、12、20使用说明1、本系列阀用作立柱控制阀;2、BDF.00中φ18旁孔没有密封圈槽，如图所示，BDF.00A中φ18旁孔有密封圈槽。

2中煤北京煤矿机械有限责任公司FDY400/45液控单向阀机能符号主要技术特征安标型号 FDY400/45原图号 CDF2.00A公称压力(MPa) 45 公称流量(L/min) 400 接口尺寸 DN 10、12、20使用说明1、本阀用做立柱控制阀;2、φ18控接工作腔，采用平面密封方式。

各种液压控制阀图型符号和功用

各种液压控制阀图型符号和功用一、方向控制阀：名称功用职能符号说明单向阀允许液流单向通过，反向被截止。

液控单向阀既有单向止回作用又能使阀在控制油的控制下实现阀的反向开启。

双向液压锁当两条进口油路无油压，两条出口油路被锁闭。

当一条进口油路有油压，另一条油路双向导通。

换向阀用于将两个或两个以上的油口接通或切断改变液流方向。

人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例：三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子：三位四通O型弹簧复位液动阀先导控制加压控制液动式（外控）二级（内控内泄）电液式（外控）例子：三位四通O型外控电液阀卸压控制液动式（内泄控制）（外泄控制）电液式（外控外泄）反馈控制一般符号梭阀有两个进口和一个公共出口，在进口压力的作用下，出口自动地与其中一个进口接通的阀。

或门型与门型二、压力控制阀：名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。

直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压，以便从系统中分出油压较低的支路。

直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀，常用来自动控制油缸或油马达的动作顺序。

直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀（平衡阀）一般符号卸荷阀使油泵或油路卸荷（卸压），减小功率消耗。

顺序阀和先导型溢流阀都可以作为卸荷阀使用。

名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积，从而控制流量，借以控制执行机构的运动速度。

不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。

调速阀（普通型调速阀）提供稳定的流量使执行元件运动速度稳定。

普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大，油液发热程度较大。

溢流节流阀提供稳定的流量使执行元件运动速度稳定。

液压支架型号表示方法

7、所有汉语拼音字母一律采用大写字母，其中不得用“I”和“O”两个字母，以免与“1”和“0”相混淆
8、型号中字体大小相仿，不得采用角标。
9、型号中不得用地区或单位名称作为“特征代号”。
二、液压支架型号示例
ZY10000/27/56D
D ——电液控制
ZFS4000/16/28C
1-3 液压支架型号表示方法
一、液压支架产品型号说明
※型号的命名分三部分：
第一部分为产品类型及特征代号，用大写汉语拼音字母表示。
第二部分为液压支架主要参数代号，用阿拉伯数字表示。
第三部分为补充特征及修改序号代号，用阿拉伯数字与汉语拼音字母表示。
产品类型及特征代号——大写汉语拼音字母
主要参数代号
工作阻力4000KN
双运输机
放顶煤
液压支架
液压支架的型号编制
液压支架的基本知识
掩护式液压支架
Z Y 10000 /27
/56
D
电液控制
支架最大高度 56dm
支架最小高度 27dm
支架工作阻力 104kN
掩护式
支架
放顶煤液压支架
Z
F
8400 /24
/38
支架最大高度支架最小高度支架工作阻力 kN 放顶煤支架
——阿拉伯数字
补充特征及修改序号——阿拉伯数字和汉语拼音字母
一、液压支架产品型号说明
1、产品类型代号——Z
2、第一特征代号，表示产品的支护功能、主要用途。
D－垛式 J－节式 Y－掩护式 F－放顶煤
Z－支撑掩护式 C－充填式
3、第二特征代号，表示产品的结构特征、使用场所等。
H －滑移顶梁 X －立柱“X”形布置 P －铺网 Y －后立柱支在掩护梁上 S －双运输机或水砂充填 D －单运输机 F －风力充填

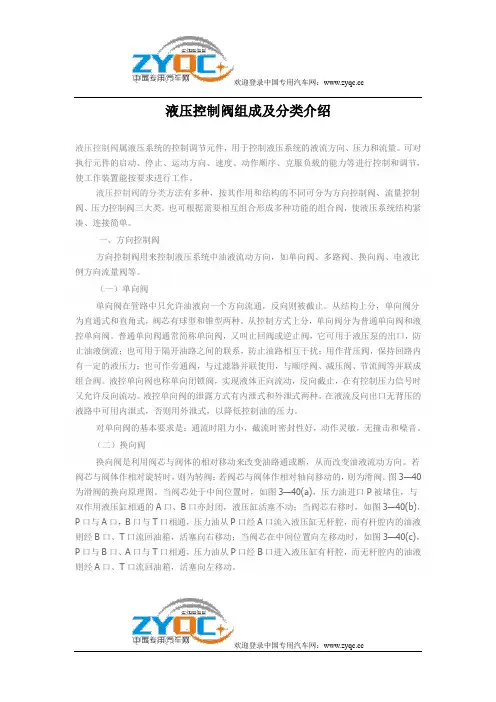

液压控制阀组成及分类介绍

多路换向阀是工程建设机械、专用汽车等广泛应用的一种集中化结构、多种控制方式的换向阀。常用多个换向阀、单向阀、溢流阀、补油阀等组成。换向阀的个数由需要集中控制的执行机构的数量决定，具有结构紧凑、易于布置、操纵简便等优点。多路阀的型号较多。按外形分为整体式和分片式；按各联换向阀之间的油路连通关系分为并联、串联和串并联等几种形式。
欢迎转载中国专用汽车之都文章，请注明出处(本文网址：/Article/Detail/55323)。
节流口的形式有针式针阀轴向移动改变节流口大小偏心槽式阀芯上开有三角形或矩形偏心槽转动阀芯改变节流口大小轴向三角槽式阀芯端部开有一个至三个三角形斜槽阀芯轴向移动改变节流口大小周ห้องสมุดไป่ตู้缝隙式阀芯上开狭缝使油液流进阀芯内孔后再流出转动阀芯改变节流口大小轴向缝隙式轴套上开缝隙轴向移动阀芯改变节流口大分流阀又称同步阀
上述节流阀形式归纳起来为薄壁小孔、细长孔、介于二者间的节流孔三类。
(二)分流阀
分流阀又称同步阀。若用一个液压泵向几个负载不同的液压缸或液压马达同时供油时，能使各供油量相同或成一定比例，保证各执行元件的速度同步或成一定比例的控制元件，称为分流阀。
（三）电液比例流量阀
电液比例流量阀又称比例控制阀，是一种借助于给电磁铁输入模拟信号的方法产生比例磁力来控制阀芯的位置，对流量进行按比例控制的液压元件。比例控制阀由比例调节机构和液压阀两部分组成。比例阀是介于一般阀和电液伺服阀之间的阀类。它的静态输人一输出特性(电流一流量或电流一压力)和电液伺服阀相同，但其响应速度较慢，动态特性较差。比例阀的制造精度可降低些，与伺服阀相比，具有价廉、抗污染能力强的优点。
三、压力控制阀
在液压传动系统中用来控制液体压力和控制执行元件或电器元件在某一特定压力下动作的阀称为压力控制阀。压力控制阀是用来控制液压传动系统中油液的压力，或通过油压力的作用控制油路的通与不通，如溢流阀、减压阀、顺序阀等。

阀类的工作原理及在液压支架中的作用

阀类的工作原理及在液压支架中的作用一、操纵阀：操纵阀是液压系统中的方向控制阀，是一个配液阀。

它可以把高压液分配到需要的部位，完成升柱、降柱、推溜、移架等动作。

电液控制主阀手动操纵阀系列1、操纵阀常用型号：ZC 、GZC(ZCFD) 、CF-PZ125/320B、ZCF5(NCF) 、ZCF680L/min 125L/min手动先导操纵阀ZCF1 ZCF4(BZF) ZHY16(DHC) FHS400/40 200L/min 400L/min附图A BP O 3、试验方法与要求：动作灵敏无蹩卡高低压密封无泄漏换向的可靠性（复位）好阻力损失小Q≤125L/min Δp ≤5MPa 125L /min ≤Q≤250L/minΔp≤6MPa 250L /min ≤Q Δp ≤7MPa 中位机能O型2、工作原理：二、液控单向阀：支架液压系统中用以闭锁液压缸中的液体，使之承载的控制元件为液控单向阀。

作用：主要用来闭锁立柱或千斤顶工作腔中的液体，而使之保持压力。

当立柱或千斤顶另一腔进液时，同时给该阀的控制腔供液，将阀打开，使立柱或千斤顶工作腔中的液体回液。

1、常用液控单向阀的型号：KDF1B 、KDF1C、KDF2Z、KDF 1d、ZDF-42/200 FDY400/45、 FDY480/50小流量80-125L 中流量200L 大流量400-500L2、工作原理附图3、试验方法与要求：a、密封可靠，特别是锁紧立柱下腔液路的液控单向阀，需长时间保持绝对密封。

b、动作灵敏，尤其要求关闭及时，保证刚刚锁紧的液压缸中的压力不低于泵站供液压力的90%。

C、阻力损失小Q≤125L/minΔp ≤5MPa125L /min≤Q≤250L/minΔp≤6MPa250L /min≤ Q Δp≤7MPad、瞬态冲击，卸载过程最大冲击压力值不得大于公称压力的115%。

e、工作寿命长，保证工作面推进800-1000米不需更换。

寿命试验3万次。

液压支架分类及型号编制介绍

第一章液压支架的分类
4.按适用煤层倾角分类
一般工作面支架
大倾角支架
适用于近水平和缓倾斜工作面的支架。适用于煤层倾角35度以上的支架。
菱形大倾角液压支架俯伪斜综采工作面
急倾斜薄煤层俯伪斜综采工艺模型
菱形大倾角液压支架菱形液压支架底座及其输送机防滑机构
第一章液压支架的分类
5.按在工作面中的位置分类
两柱掩护式支架适应于各类煤层顶板条件，是一次采高工作面液压支架发展方向，在薄及较薄煤层工作面的应用更有其优越性。
开采设计事业部
• 两柱放顶煤液压支架的优势和应用 • 两柱式放顶煤液压支架与围岩耦合性好，控 • 顶距较小，可减小前后部输送机中心距，单 • 排立柱克服了四柱式支架前后排立柱受力不 • 均衡的严重缺陷，支护效果好。 • 两柱式放顶煤液压支架控制系统简单，更适 • 应电液控制。 • 中煤平朔、神东保德、柳塔、鄂尔多斯罐子 • 沟等矿区使用两柱式放顶煤液压支架实现安 • 全高效生产，创综放工作面单产新纪录。
基本支架
过渡支架端头支架超前支架
用于工作面中部与刮板机中部槽配套的支架。
用于工作面两端刮板输送机驱动部，与工作面刮板输送机过渡段的特殊支架。
用于工作面端头，支护巷道与工作面交叉出口顶板的支架。
用于工作面出口巷道超前支护的支架或者支架组。
第一章液压支架的分类
6.按稳定机构分类
正四连杆式支架（简称支架）
掩护式：以单排立柱为主要支撑部件并带有掩护梁的液压支架。调高范围大，掩护性和稳定性较好。
图1 插底式支掩掩护式支架图3 支顶掩护式支架
图2 不插底式支掩掩护式支架图4 支顶支掩掩护式支架
1.2 支撑掩护式支架分类

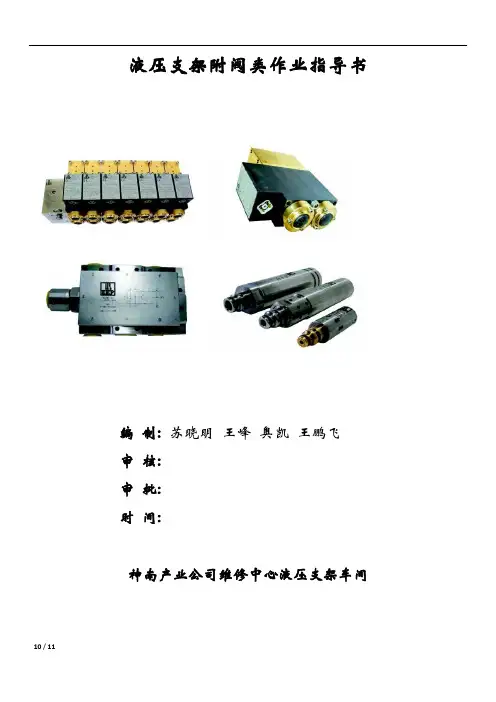

液压支架附阀类作业指导书解析

液压支架附阀类作业指导书
编制:苏晓明王峰奥凯王鹏飞
审核:
审批:
时间:
神南产业公司维修中心液压支架车间
液压支架用阀根据使用要求分为安全阀类、单向阀类、换向阀类、截止阀类及组合阀类。

1 、安全阀类安全阀类分为三种:
a. 小于161-/min流量的安全阀为小流量安全阀;
b. 16^100 L/min流量的安全阀为中流量安全阀;
c. 大十100 L/min流量的安全阀为大流量安全阀
2 、单向阀类:单向阀类分为单向阀、液控单向阀、交替单向阀、双向锁、回液断路阀等。

3 、换向阀类:换向阀类分为手控换向阀、液控换向阀、电液控换向阀等。

4 、截止阀类:截止阀类分为球形截止阀、平面截止阀、锥面截止阀等。

我们目前液压支架上常用到的阀类有：安全阀类、截止阀类和单向阀类，外加反冲洗过滤器。

以下就这几种辅阀的日常维修做一简单的指导说明。

一、单向阀
二、安全阀
三、截止阀
型圈、
四、底阀
五、反冲洗过滤器
10 / 11。

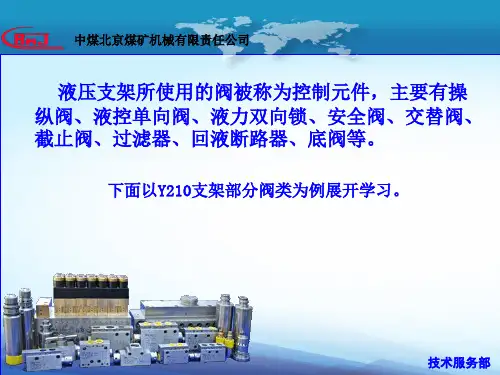

液压支架阀使用及维修{新版}

• 为了可以正确、快速的完成液压控制阀的阀芯拆卸，建议使用专用工装及辅助设备，工装设备的需求量主要取决于工作量的大小。
• 组装和拆卸阀时，要按顺序依次安装和拆卸，不得用手锤击打，必要时用尼龙棒敲打。
• 拆卸后各零部件需再次用碱性水清洗，并仔细用钢丝刷将表面杂质清理干净，不得有任何杂质、污物。在清洗完各零件表面后需及时烘干，随后在用1:95水稀释MT76乳化液浸泡清洗。清洗后再次烘干，防止零件表面生锈。
• 检查修理：在检查修理前，应先清除阀表面的煤粉、脏物等，然后按所提供的总装图从两侧拆下各零件。损伤轻微的零件可进行修复；损坏严重的零件及橡胶密封件，应更换新件；主要关注：顶杆组件的聚甲醛密封垫是否有划伤；阀杆组件的密封垫及与顶杆组件配合的密封面是否划伤；压紧螺套的密封圈。
• 重新装配：清洗所有零件并依次组装。组装时阀体和金属零件表面须涂少许机油，装O形圈时应仔细勿使其损坏；
经带有密封圈
维护及故障处理参考单项阀的维护与故障处理。
机能符号
技术服务部
平衡千斤顶双向锁（图）
平衡千斤顶双向锁锁芯（图）
中煤北京煤矿机械有限责任公司
平衡千斤顶双向锁
双向锁维护及故障处理
双向锁的维护及故障处理，请参考单项阀的维护与故障处理。
技术服务部
中煤北京煤矿机械有限责任公司
双向锁内部结构
• 底调千斤顶液控单向阀是与液压支架配套的辅助性阀类，通过管路与底调千斤顶的上腔腔或下腔连接。
• 液压支架中所采用的底调千斤顶液控单向阀为管式连接方式，留有安全阀接口，该底调千斤顶液压控制阀为阀芯整体插装式，螺纹连接，安装方便，便于更换。
技术服务部
中煤北京煤矿机械有限责任公司
（2）底调单向锁技术特征

液压支架型及技术参数

液压支架型及技术参数液压支架是一种用于支撑重载物体的装置，通过液压系统的利用可以实现起重、支撑、调整等功能。

根据其结构和用途的不同，液压支架可以分为多种类型。

本文将介绍几种常见的液压支架型及其技术参数。

1.单柱式液压支架：单柱式液压支架结构简单，适用于小型设备或机械的支撑。

其特点是承载能力较小，调节范围较窄，但操作简单、结构紧凑。

技术参数包括：-承载能力：通常为几百千克到几吨- 单柱直径：一般为100mm到300mm- 最大行程：一般为200mm到500mm2.多柱式液压支架：多柱式液压支架由多个液压柱组成，承载能力较大，适用于中型设备或机械的支撑。

其特点是调节范围大，平稳性好。

技术参数包括：-承载能力：通常为几十吨到几百吨-柱数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为10MPa到30MPa3.液压千斤顶支架：液压千斤顶支架结构紧凑，适用于局部支撑或起重等工作。

其特点是调节范围大，承载能力较大。

技术参数包括：-承载能力：通常为几吨到几十吨- 最大行程：一般为100mm到500mm-工作压力：一般为20MPa到30MPa4.液压腿式支架：液压腿式支架由多个液压腿组成，适用于大型设备或机械的支撑。

其特点是承载能力大，调节范围大，但结构复杂。

技术参数包括：-承载能力：通常为几十吨到上百吨-腿数：一般为4根以上- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa5.液压托盘式支架：液压托盘式支架由一个或多个液压托盘组成，适用于长距离支撑或起重等工作。

其特点是调节范围大，平稳性好，但结构复杂。

-承载能力：通常为几十吨到上百吨-托盘数：一般为1个或2个- 最大行程：一般为200mm到1000mm-工作压力：一般为20MPa到30MPa以上是几种常见的液压支架型及其技术参数的介绍。

根据具体的需要和工作环境，选择适合的液压支架型可以提高工作效率，并确保工作的安全和稳定。

如何看懂液压阀的型号？液压阀解释_20150917_214655

如何看懂液压阀的型号？液压阀解释原创 2015-07-15 液压论坛液压圈相关阅读-点击可跳转全套液压阀的选型及替换列表视频解读液压元件工作原理，柱塞泵，先导式溢流阀，螺杆泵。电磁换向阀 WE型电磁换向阀电磁换向阀在液压系统中的作用是用来实现液压油路的换向、顺序动作及卸荷等。由于电磁铁的推力有限，电磁换向阀应用在流量不大的液压系统中。（1）结构原理电磁换向阀是液压控制系统和电气控制系统之转换元件。它由液压机械中的按钮开关、限位开关、行程开关、压力继电器等电气元件发出信号，使电磁铁通电吸合或断电释放，从而直接控制阀芯移位，来实现油流的沟通、切断和方向变换，来操纵各执行机构的动作。推动故障检查按钮可使滑阀阀芯手推移动。 WE型电磁换向阀有4种电磁铁供用户选用：1.湿式直流电磁铁；2.湿式交流电磁铁；3.干式直流电磁铁；4.湿式直流电磁铁。 WE5型和WE6型电磁换向阀只有湿式直流和交流电磁铁，而WE10型电磁换向阀4种电磁铁都有。湿式电磁铁具有使用寿命长、散热性能好等优点。直流电磁铁的优点是换向频率高、换向性能好。对低电压、短时超电压、超载和机械卡住反应不灵敏，工作可靠性好；用内装整流器的Z5型插头，可直接使用交流电源。交流电磁铁的优点是动作时间短，电气控制线路简单，不需特殊的触头保护。电液换向阀和液动换向阀 WEH电液换向阀及WH液控换向阀（1）结构原理 WEH型电液换向阀是用电磁阀作为先导控制的滑阀式换向阀。用于控制液流的通断和流动方向。该阀主要由主阀体、主阀芯、一个（或两个）复位弹簧和带一个（或两个）电磁铁的先导电磁阀组成。先导控制的电磁阀有湿式交流或直流；带或不带故障检查按钮；电气连接形式有单独式或集中式；主阀采用弹簧对中和弹簧复位或液压对中和液压复位；带或不带换向时间调节器；带或不带主阀行程限制器或者主阀芯终端位置指示器；带或不带主阀芯终端位置开关；在工作压力超过25MP时可安装减压阀。这种阀共有19种标准型机能。以上是我们常用的电磁阀的职能符号。 WH型液动换向阀它的原理与电液动换向阀相同，所不同的是电液动换向阀主阀体上有一个导阀，而液动换向阀只有主阀体，而无导阀，它是靠外控油通过X口进入主阀芯的一端，推动主阀芯向另一端移动，达到另一个工作位置。从而改变油流方向。卸荷端的油经外部Y通道排除。液动换向阀它的换向速度要比电液动换向阀快但必须有外控口X，同时还必须有外泄口Y。电液动换向阀和液动换向阀与单独的电磁换向阀作用相同，只是电液动换向阀和液动换向阀可以应用在大流量的液压系统中。先导式溢流阀、电磁溢流阀 DB/DB型先导式溢流阀、电磁溢流阀（5X系列） DB型先导式溢流阀用来限制系统压力。DBW型电磁溢流阀用来限制系统压力并借助于电磁阀使之卸荷。卸荷溢流阀 DA/DAW-5X型先导式卸荷式溢流阀，电磁卸荷溢流阀 DA/DAW型阀用于带蓄能器的液压系统，使泵自动卸荷或加载；用于高低压双泵系统，使低压泵卸荷。DAW型阀利用电磁阀使系统卸荷。 DA型阀主要由先导阀、带主阀芯的主阀和单向阀组成，而DAW型阀还在先导阀上装有电磁阀。通径10mm的先导式卸荷阀的单向阀在主体阀内；而通径25 mm和32mm的先导式卸荷阀的单向阀在主阀底下的连接板内。 DA/DAW型阀应用于有蓄能器的液压系统中时，主要作用是给蓄能器补油；应用于高、低压双泵系统中时，可使低压泵卸荷。而DAW型阀利用其上的电磁阀，还可以在任何压力下使系统卸荷。单向阀及液控单向阀单向阀常被安装在液压泵的出油口，可防止系统压力突然升高时损坏液压泵。另外拆卸泵时系统中的油不会流失。单向阀还可做保压作用，对开启压力大的单向阀，还可做背压阀使用。（1）结构原理单向阀又称止回阀或逆止阀。它的作用是使油流只能沿一个方向通过，而不能反流动。单向阀有直通式和直角式两种，连接形式有管式、板式、法兰式。另外还有S型插入式直通和直角单向阀。开启压力大于0.3MP的单向阀可做背压使用，RVP型单向阀原理相同。 SV/SL型液控单向阀回路、旁通放油阀回路、蓄能器供油回路等。结构原理液控单向阀亦称为液压操纵单向阀或单向闭锁阀。它是在普通单向阀上增加液控部分。SV型和SL型这两种结构的区别是泄漏油的回油方式不同，SV型为内部回油，SL型为外部回油，此外，液控单向阀又根据反向进油压力高低，又分为带卸荷阀芯和不带卸荷阀芯两种形式。直动式溢流阀 DBD型直动式溢流阀用于防止系统过载和保持系统压力恒定。结构原理：进油口的压力油通过阻尼活塞作用在其底部，形成一个与弹簧力相抗衡的页压力。当次液压力小于调压弹簧的弹簧力时，锥阀关闭，此阀不起调压作用。随着进油口压力的不断提高。当液压力大于弹簧力时，锥阀开启，多余的油液溢回油箱，使进油口压力稳定在调定值上。手动换向阀 WMM型手动换向阀结构原理手动换向阀是利用手动杠杆来操纵的方向控制阀。该阀根据定位方式不同，有弹簧复位式和钢球定位式两种。弹簧复位式手动换向阀，当操纵手柄的外力取消后，复位弹簧把阀芯推回到初始位置。钢球定位式是当操纵手柄的外力取消后，阀芯依靠钢球定位保持在换向位置。

液压支架各种管路、阀类规格及用途

推移千斤护帮千斤立柱推移千斤抬底千斤底调千斤护帮千斤平衡千斤主立柱支架喷雾支架进液支架喷雾
数量 2 2 2 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 7组 1
支架喷雾支架进液支架喷雾支架回液立柱
4 2 1 2 3 2 2 2 1 1 1 3 1 6 8 14 6
1 1 100 40 35 20 2 2 20 17 15 10 2 2 2 20 17 15 10 2 2 2
GKJ10-DN20（G）/DN10（M） GKJ10-DN12（G）/DN10（M） UD-DN10 UD-DN12 UD-DN20 UD-DN25 UD-DN40 UD-DN50 OD-10（10×2） OD-12（13×2.5） OD-20（19×2.5） OD-25（25×2.5） OD-40（38×3） OD-50（49×3） GB1235-76（18×2.4） QD-10（A14.1×10.8×0.8） QD-12（A18.1×14×0.8） QD-20（A24.1×20×0.8） QD-25（A31.1×27×0.8） QD-40（A44.1×39×1.5） QD-50（A55.8×50.8×1.5） GB1235-76（A18×14×1.25）备注：以上配件为1个支架的数量
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41
42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
变径弯头变径弯头 U型卡 U型卡 U型卡 U型卡 U型卡 U型卡 O型圈 O型圈 O型圈 O型圈 O型圈 O型圈 O型圈挡圈挡圈挡圈挡圈挡圈挡圈挡圈

液压支架型号及技术参数

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400ZZ 9200／24／50液压支架（沈阳天安、郑州、平阳）总体型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400ZZ 8800／18／38液压支架（沈阳天安、重庆大江信达）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：Φ125mm杆径：Φ70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根ZZ 6400／22／45液压支架（重庆大江信达）总体型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa 工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（郑州、平阳煤机厂）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／18／38液压支架（重庆大江）总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）数量1根抬底座千斤顶缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400ZZ 6400／17／35液压支架（潘集机厂）总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）数量2根配套设备采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa 数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa拉力360KN P＝31.5 MPa行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa 数量2根护帮千斤顶缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa 拉力43KN P＝28MPa 数量3根前梁千斤顶缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂)总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa 护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa 伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa 拉力54.95KN P=28MPaZZ4000／12／24液压支架(淮南机械公司潘集机厂)总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa 拉力242KN P＝28MPa 数量1根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa 拉力42.8KN P＝28MPa 数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm 杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN数量2根侧推千斤顶型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂)总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa 工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa 工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa 数量2根侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安)总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa 工作阻力5000KN P＝36.6MPa 支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm。

液压支架型号及技术参数

ZY9200／25／50D液压支架（郑州）总体型式两柱四连杆掩护式中心距1.75m支撑高度 2.5-5.0m支护宽度 1.66-1.86m初撑力7916KN （P＝31.5MPa）工作阻力9200KN（P＝36.6MPa）支护强度1MPa对底板比压 2.51MPa适应煤层倾角≤15°运输外形尺寸约7.56×1.66×2.5m操作方式电液控制质量≈36300kg立柱双伸缩缸径Φ400／Φ290mm柱径Φ380／Φ260mm初撑力3958KN（P＝31.5MPa）工作阻力4600KN（P＝36.6MPa/69.68MPa）数量2根推移千斤顶缸径Φ180mm杆径Φ110mm行程960mm推力802KN（P＝31.5MPa）拉力502KN（P＝31.5MPa）数量1根抬底座千斤顶缸径Φ160mm杆径Φ105mm行程260mm推力633KN（P＝31.5MPa）拉力361KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶(一级)缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力259KN（P＝33.0MPa）数量2根护帮千斤顶(二级)缸径Φ80mm杆径Φ60mm行程203mm推力158KN（P＝31.5MPa）拉力69KN（P＝31.5MPa）工作阻力166KN（P＝33.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量4根配套设备采煤机7LS6输送机SGZ-1000/1400型式支撑掩护式支撑高度 2.4-5.0m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力9200KN（P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤2.1MPa适应煤层倾角≤30°最大件外形尺寸 5.0×1.5×2.2m操作方式本架手动最大件重量≤15t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm初撑力1939KN（P＝31.5MPa）工作阻力2300KN（P＝37.4MPa/73.3MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm（内注液）行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm（内注液）行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程（一级/二级）485/310mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG800/1880-WDMGTY750/1715-3.3D输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m初撑力7755KN （P＝31.5MPa）中心距 1.75m工作阻力8800KN （P＝38.5/70.0MPa）支护强度≥0.94MPa对底板比压≤1.92MPa适应煤层倾角≤30°最大件外形尺寸 4.8×1.6×2.4m操作方式本架手动重量≤20.453t进液管径Φ50mm回液管径Φ65mm立柱缸径Φ280／Φ200mm柱径Φ260／Φ170mm行程一级1005mm二级1000mm初撑力1939KN（P＝31.5MPa）工作阻力2200KN（P＝38.5MPa/70.0MPa）数量4根推移千斤顶缸径Φ200mm杆径Φ140mm行程900mm推力990KN（P＝31.5MPa）拉力505KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ140mm杆径Φ105mm行程200mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ140mm杆径Φ105mm行程240mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程1000mm推力247KN（P＝28MPa）拉力126KN（P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程620mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）工作阻力267KN（P＝34.0MPa）数量1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力159KN（P＝31.5MPa）拉力70KN （P＝31.5MPa）数量4根配套设备采煤机MG650/1510-WD输送机SGZ-1000/1400ZZ 6400／22／45液压支架（郑煤机）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496（P＝28MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.83MPa对底板比压≤2.07MPa适应煤层倾角≤30°最大件外形尺寸7.01×1.43×2.2m操作方式本架手动重量约25.120t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28MPa工作阻力1100KN P＝35MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝31.5MPa）拉力396KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力189KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力220KN（P＝28MPa）拉力120KN（P＝28MPa）数量2根护帮千斤顶缸径：125mm杆径：70mm行程：570 mm推力/拉力：P=28.0Mpa 344/236KN工作阻力：P=35.0MPa 430KN根数：1根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28MPa）拉力62KN （P＝28MPa）数量4根型式支撑掩护式支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力6184KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度≥0.85MPa对底板比压≤1.73MPa适应煤层倾角≤30°最大件外形尺寸 4.9×1.55×2.0m操作方式本架手动重量≤15t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级800mm二级700mm初撑力1546KN（P＝31.5MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力801KN P＝31.5MPa工作阻力891KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN（P＝31.5MPa）拉力410KN（P＝31.5MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）缸径Φ125mm杆径Φ85mm行程220mm推力485KN（P＝31.5MPa）拉力213KN（P＝31.5MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力247KN（P＝31.5MPa）拉力126KN（P＝31.5MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力158KN（P＝31.5MPa）拉力69KN （P＝31.5MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6400／22／45液压支架（淮南舜立）总体型式四柱四连杆支撑掩护式中心距1.5m支撑高度 2.2-4.5m支护宽度 1.43-1.60m初撑力5496KN（P＝31.5MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.85MPa对底板比压平均 2.2MPa适应煤层倾角≤30°运输外形尺寸：不拆前梁约6.95×1.43×2.20m拆除前梁、前立柱约4.97×1.43×2.50m操作方式本架手动重量≈25t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级1160mm二级1142mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ200mm柱径Φ140mm行程166mm初撑力880KN P＝28.0MPa工作阻力1100KN P＝35.0MPa 数量2根推移千斤顶缸径Φ180mm杆径Φ120mm行程880mm推力713KN（P＝28.0MPa）拉力396KN（P＝28.0MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28.0MPa）拉力185KN（P＝28.0MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28.0MPa）拉力189KN（P＝28.0MPa）数量1根护帮/伸缩千斤顶缸径Φ125/Φ100mm杆径Φ70mm行程570/900mm推力344/220KN（P＝28.0MPa）拉力236/112KN（P＝28.0MPa）工作阻力：护帮P=35.0 MPa 430KN数量1根/2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力141KN（P＝28.0MPa）拉力62KN （P＝28.0MPa）数量4根配套设备采煤机MG610/1400-WD输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.453t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ150mm柱径Φ220／Φ160mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力298.5KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力989.5KN（P＝28MPa）工作阻力1099.6KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m初撑力4653KN （P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.86MPa对底板比压平均1.72MPa适应煤层倾角30°运输时外形尺寸不拆前梁约6.64×1.43×1.8m拆除前梁约4.955×1.43×1.8m操作方式本架重量20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ230／Φ220mm柱径Φ180／Φ150mm行程一级1020mm二级980mm初撑力1163.3KN（P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN（P＝28MPa）拉力185KN（P＝28MPa）缸径Φ140mm杆径Φ105mm行程240mm推力431KN（P＝28MPa）拉力188KN（P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力261KN（P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN（P＝28MPa）拉力112KN（P＝28MPa）工作阻力261KN（P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28MPa）拉力61.3KN（P＝28MPa）数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力289.55KN（P＝28MPa）工作阻力289.55KN（P＝35MPa）数量2根配套设备采煤机MG610/1400-WD、MG400/920-WD输送机SGZ-1000/1400型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m初撑力4653KN（P＝28MPa）中心距 1.5m工作阻力6400KN （P＝38.5MPa）支护强度平均0.87 MPa对底板比压平均1.73MPa适应煤层倾角＜25°运输时外形尺寸不拆前梁约6.56×1.43×1.7m拆除前梁约4.88×1.43×1.7m操作方式本架重量19.702t进液管径Φ31.5mm回液管径Φ38mm立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级920mm二级880mm初撑力1163.3KN （P＝28MPa）工作阻力1600KN（P＝38.5MPa/62.9MPa）数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程900mm推力712KN （P＝28MPa）拉力395.8KN（P＝28MPa）数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程150mm推力344KN （P＝28MPa）拉力188KN （P＝28MPa）数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN （P＝28MPa）拉力112KN （P＝28MPa）数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程470mm推力219.6KN （P＝28MPa）拉力122KN （P＝28MPa）工作阻力261KN （P＝33.3MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN （P＝28MPa）拉力61.3KN （P＝28MPa）数量3根前梁千斤顶缸径Φ200mm杆径Φ185mm行程140mm初撑力879.2KN （P＝28MPa）工作阻力1099.6KN （P＝35MPa）采煤机MG300/700-WD输送机SGZ-800/1050ZZ 6400／15／30液压支架（沈阳天安、淮南舜立）总体型式四柱四连杆支撑掩护式中心距 1.5m支撑高度 1.54-3.0m支护宽度 1.43-1.60m初撑力5496KN（P＝28.0MPa）中心距 1.5m工作阻力6400KN（P＝32.6MPa）支护强度平均0.86MPa对底板比压平均1.76MPa适应煤层倾角≤30°运输外形尺寸 6.503×1.43×1.54m操作方式本架手动重量约20.5t进液管径Φ31.5mm回液管径Φ51mm立柱缸径Φ250／Φ180mm柱径Φ235／Φ160mm行程一级741mm二级715mm初撑力1374KN（P＝28.0MPa）工作阻力1600KN（P＝32.6MPa）数量4根前梁千斤顶缸径Φ180mm柱径Φ140mm行程140mm初撑力712KN P＝28.0MPa工作阻力890KN P＝35MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力562.9KN（P＝28.0MPa）拉力365KN（P＝28.0MPa）数量1根调底座/抬底千斤顶缸径Φ125/Φ140mm杆径Φ85/Φ105mm行程200/180mm推力344/431KN（P＝28.0MPa）拉力185/188KN（P＝28.0MPa）数量各1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程900mm推力219.6KN（P＝28.0MPa）拉力112KN（P＝28.0MPa）数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN（P＝28.0MPa）拉力61.3KN （P＝28.0MPa）数量3根配套设备采煤机SL-300输送机SGZ-900/1050ZZ 6000／21／42液压支架（郑州、庆江）总体型式支撑掩护式支撑高度 2.1-4.2m支护宽度 1.43-1.60m中心距 1.5m初撑力4654KN P＝28MPa 工作阻力6000KN P＝36.1MPa 支护强度平均0.92 MPa对底板比压平均1.7MPa适应煤层倾角＜35°运输时外形尺寸不拆前梁约6.22×1.43×2.1m拆除前梁约4.68×1.43×2.1m操作方式本架立柱缸径Φ230／Φ180mm柱径Φ220／Φ160mm行程一级1060mm二级1020mm初撑力1164KN P＝28MPa 工作阻力1500KN P＝36.1MPa/59MPa 数量4根推移千斤顶缸径Φ180mm杆径Φ120mm行程850mm推力712KN P＝28MPa拉力282KN P＝28MPa数量1根调底座千斤顶缸径Φ125mm杆径Φ85mm行程200mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根抬底座千斤顶缸径Φ125mm杆径Φ85mm行程240mm推力344KN P＝28MPa 拉力185KN P＝28MPa 数量1根伸缩千斤顶缸径Φ100mm杆径Φ70mm行程800mm推力219.6KN P＝28MPa 拉力112KN P＝28MPa 数量2根护帮千斤顶缸径Φ100mm杆径Φ70mm行程530mm推力219.6KN P＝28MPa 拉力122KN P＝28MPa 工作阻力261KN P＝32MPa 数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程170mm推力140.4KN P＝28MPa 拉力61.3KN P＝28MPa数量4根前梁千斤顶缸径Φ200mm杆径Φ185mm行程110mm初撑力879.2KN P＝28MPa 工作阻力1319.5KN P＝42MPa 数量2根配套设备采煤机MG400/920-WD输送机SGZ-800/800ZZ 4800／18／38液压支架(苏南煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.43-1.60m中心距 1.5m工作阻力4800KN P＝38.2 MPa 初撑力3524KN泵站压力31.5MPa支护强度0.83MPa对底板比压0.7/2.0 MPa (前端/最大) 适应煤层倾角＜35°最小外形尺寸5780×1450×1800mm 支架重量16t立柱形式单伸缩加接长杆缸径Φ200mm柱径Φ185mm工作阻力1200KN P＝38.2 MPa 行程1050mm数量4根推移千斤顶数量1根缸径Φ160mm柱径Φ105mm推力633KN P＝31.5 MPa 拉力360KN P＝31.5 MPa 行程700mm前梁千斤顶数量2根缸径Φ140mm柱径Φ105mm推力588KN P＝38.2 MPa 拉力212KN行程140mm伸缩梁千斤顶数量2根缸径Φ80mm柱径Φ45mm推力158KN拉力108KN行程600mm护帮千斤顶数量2根缸径Φ80mm柱径Φ45mm推力192KN P＝38.2 MPa 拉力108KN行程465mm侧推千斤顶数量3根缸径Φ63mm柱径Φ45mm推力99.7KN拉力49.8KN行程170mmZZ4400／18／38液压支架(平阳煤机厂)总体型式支撑掩护式支撑高度 1.8-3.8m支护宽度 1.422-1.592m中心距 1.5m初撑力3516KN P＝28MPa 工作阻力4400KN P＝35MPa 支护面积 5.75m2支护强度平均0.76 MPa底座面积 3.33m2对底板比压平均1.32MPa操作方式本架重量14.5t立柱缸径Φ200mm柱径Φ185mm行程1050mm加长杆直径157mm加长杆行程950mm初撑力879KN P＝28MPa 降柱力127KN工作阻力1100KN P＝35MPa 数量4根推移千斤顶缸径Φ140mm行程700mm推力431KN P＝28MPa 拉力272KN P＝28MPa 数量1根伸缩千斤顶缸径Φ80mm行程800mm推力141KN P＝28MPa 拉力86KN P＝28MPa缸径Φ80mm行程250mm推力141KN P＝28MPa 拉力86KN P＝28MPa 工作阻力191KN P＝38MPa 数量2根侧推千斤顶缸径Φ63mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa缸径Φ140mm行程140mm初撑力431KN P＝28MPa 拉力188KN P＝28MPa 工作阻力585KN P＝38MPa 数量2根ZZ4000／17／35液压支架(苏南/郑州煤机厂) 总体型式支撑掩护式支撑高度 1.7-3.5m支护宽度 1.43-1.60m工作阻力4000KN P=31.5 MPa 初撑力3141.6KN P=25 MPa 中心距 1.5m支护面积 5.71m2支护强度0.72MPa底座面积 2.428m2最小外形尺寸5500×1420×1700mm 支架重量10180Kg立柱缸径Φ200mm活柱直径Φ185mm活柱行程930mm加长杆直径Φ157mm初撑力785KN P=28MPa 降柱力113.33KN P=28MPa 工作阻力1000KN P=31.5 MPa 短柱缸径Φ140mm杆径Φ105mm行程140mm初撑力384.65KN P=28MPa 拉力168.28KN P=28MPa 工作阻力584.67KN P=38MPa 前梁端部初撑力76.93KN前梁端部最大工作阻力116.93KN前梁摆角向上15°向下19°推移千斤顶缸径Φ140mm杆径Φ85mm行程700mm推溜力242.86KN P=28MPa 拉架力384KN P=28MPa 侧推千斤顶缸径Φ63mm杆径Φ45mm行程170mm推力77.89KN P=28MPa 拉力38.15KN P=28MPa护帮千斤顶缸径Φ80mm杆径Φ45mm行程350mm工作阻力147.71KN P=29.5 MPa 拉力54.95KN P=28MPa伸缩千斤顶缸径Φ80mm杆径Φ45mm行程600.mm推力125.6KN P=28MPa拉力54.95KN P=28MPa ZZ4000／12／24液压支架(淮南机械公司潘集机厂) 总体型式支撑掩护式支撑高度 1.2-2.4m支护宽度 1.42-1.59m中心距 1.5m初撑力3518KN P＝28MPa工作阻力4000KN P＝31.83MPa 支护面积 6.54m2支护强度平均0.61 MPa对底板比压平均1.43MPa操作方式本架系统压力28MPa重量12.85t运输时外形尺寸约5.15×1.42×1.2m立柱缸径Φ200/Φ160mm柱径Φ180/Φ140mm行程1130mm初撑力879.55KN P＝28MPa 工作阻力1000KN P＝31.83MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ105mm行程700mm推力321KN P＝28MPa拉力242KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87.3KN P＝28MPa拉力42.8KN P＝28MPa数量3根ZY8800／18／38液压支架(郑州煤机厂)总体型式掩护式支撑高度 1.8-3.8m支护宽度 1.65-1.85m中心距 1.75m初撑力6413KN工作阻力8800KN支护强度 1.006-1.066对底板比压 2.03-2.32MPa适应顷角≤°操作方式电液控制系统压力31.5MPa重量t运输时外形尺寸约6929×1650×1800mm 两立柱中心距920mm立柱型式双伸缩式立柱内径/外径Φ360/Φ412mm缸径内径/外径Φ270/Φ340mm活柱直径Φ230mm行程一级915mm二级945mm初撑力3206KN数量2根推移千斤顶(进口)型式倒装内径/外径Φ180/219mm杆径Φ105mm行程960mm推力801KN拉力529KN数量1根平衡千斤顶内径/外径Φ200/240mm杆径Φ140mm行程495mm推力1357KN拉力692KN数量1根伸缩千斤顶内径/外径Φ100/121mm 杆径Φ100mm行程865mm推力274KN拉力125KN型式内注液内径/外径Φ80/102mm 杆径Φ60mm行程200mm推力159KN拉力69KN数量4根抬底千斤顶型式内注液内径/外径Φ125/152mm 杆径Φ90mm行程240mm推力387KN拉力186KN数量1根护帮千斤顶内径/外径Φ125/146mm 杆径Φ85mm行程605mm推力466KN拉力207KN数量1根ZY5000／11／24液压支架(郑州煤机厂、淮南潘集机厂) 总体型式掩护式支撑高度 1.1-2.4m支护宽度 1.43-1.60m中心距 1.5m初撑力3579.2KN P＝31.5MPa工作阻力5000KN P＝40.6MPa支护强度平均0.79 MPa对底板比压平均1.66MPa适应顷角≤32°操作方式本架系统压力31.5MPa重量14.989t运输时外形尺寸约5.612×1.43×1.115m立柱缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级566mm二级559mm初撑力1939.6KN P＝31.5MPa工作阻力2500KN P＝40.6/79.5MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa 拉力410KN P＝31.5MPa 数量1根平衡千斤顶缸径Φ160mm杆径Φ85mm行程405mm推力702KN P＝35MPa拉力504KN P＝35MPa数量2根伸缩千斤顶缸径Φ80mm杆径Φ60mm行程900mm推力158KN P＝31.5MPa 拉力108KN P＝31.5MPa缸径Φ63mm杆径Φ45mm行程170mm推力98KN P＝31.5MPa 拉力47KN P＝31.5MPa 数量3根ZY5000／8.5／17D液压支架(郑州、沈阳天安) 总体型式二柱四连杆掩护式支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3880KN P＝31.5MPa工作阻力5000KN P＝36.6MPa支护强度平均0.65 MPa对底板比压平均1.45MPa适应顷角≤15°(或采取防滑措施≤30°)操作方式电液控制重量约15200kg运输时外形尺寸约5.78×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级339mm二级319mm初撑力P=31.5MPa 1940KN工作阻力2500KN P＝36.6/69.68MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力410KN P＝31.5MPa拉力223KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ85mm行程380mm推力485KN P＝31.5MPa拉力261KN P＝31.5MPa工作阻力P=35MPa 539/290.5KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量4根ZY5000／8.5／17D液压支架(舜立)总体型式掩护式液压支架支撑高度0.85-1.7m支护宽度 1.65-1.85m中心距 1.75m初撑力3087~3387KN P＝31.5MPa工作阻力3979~4365KN P＝40.6MPa 支护强度平均0.56~0.62 MPa对底板比压平均2.12~2.16MPa适应顷角≤15°操作方式电液控制立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ176mm行程641mm工作阻力2500KN P＝36.1MPa 数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程800mm推力625KN P＝40.6MPa 拉力485KN P＝40.6MPa 数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力485KN P＝31.5MPa 拉力261KN P＝31.5MPa 工作阻力P=40.6MPa 625/336KN数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa 拉力69KN P＝31.5MPa 数量4根ZY5000／8.5／17D液压支架(重庆大江)总体型式二柱掩护式液压支架支撑高度0.85-1.7m使用高度 1.2-1.5m支护宽度 1.65-1.85m中心距 1.75m掩护梁宽度(不包括侧护板) 1.602m初撑力3087-3387KN P＝31.5MPa工作阻力3979-4365KN P＝40.6MPa 支护强度平均0.56-0.62 MPa对底板比压平均2.12-2.16MPa适应顷角≤30°操作方式电液控制重量13080kg运输时外形尺寸约5.235×1.65×0.85m立柱型式双伸缩缸径Φ280/Φ200mm柱径Φ260/Φ170mm行程一级342mm二级299mm工作阻力2500KN P＝40.6MPa数量2根推移千斤顶缸径Φ160mm杆径Φ95mm行程900mm推力633KN P＝31.5MPa拉力410KN P＝31.5MPa数量1根平衡千斤顶缸径Φ140mm杆径Φ95mm行程260mm推力625KN P＝35MPa拉力337KN P＝35MPa数量2根侧推千斤顶缸径Φ80mm杆径Φ60mm行程200mm推力158KN P＝31.5MPa拉力69KN P＝31.5MPa数量3根ZY3200／9／18液压支架(淮南机械公司潘集机厂) 型式掩护式支撑高度0.9-1.8m支架宽度 1.43-1.60m支架中心距 1.5m支护强度0.52MPa对地比压 1.14MPa工作阻力3200KN初撑力2620KN移架步距0.7m操作方式本架操作系统压力28MPa适应倾角≤35°伸缩梁行程0.7m重量9.63t胶管主进液4D-32-32主回液2-38-10支架进液4D-19-46支架回液4D-19-46其它3-13-322-10-40厂家ISP橡胶制品有限公（沈阳橡四）阀件操纵阀DHC/GZC2/+1（南方）进液三通QJ19/31.5D（南方）回液三通QJ19/38（南方）液控单向阀YDF42/200（东风）安全阀DFA-31.5（东风）型式反四连杆结构放顶煤支撑高度 1.7-2.7m支护宽度 1.43-1.60m中心距 1.5m初撑力3516.8KN P＝28MPa工作阻力4000KN P＝31.5MPa支护强度平均0.57-0.63 MPa对底板比压平均1.24MPa适应倾角≤15°操作方式本架最小外形尺寸5000×1420×1600mm缸径Φ200mm柱径Φ185mm行程985mm初撑力879.2KN P＝28MPa 工作阻力1000KN P＝31.5MPa缸径Φ160mm杆径Φ95mm行程700mm推力562.9KN P＝28MPa 拉力364.5KN P＝28MPa缸径Φ140mm杆径Φ105mm行程340mm初撑力431KN P＝28MPa工作阻力900KN P＝35.4MPa缸径Φ80mm杆径Φ60mm行程800mm推力140.7KN P＝28MPa 拉力61KN P＝28MPa缸径Φ63mm杆径Φ45mm行程170mm推力87KN P＝28MPa拉力43KN P＝28MPa缸径Φ100mm杆径Φ70mm行程700mm推力220KN P＝28MPa拉力112KN P＝28MPa缸径Φ110mm杆径Φ85mm行程900mm推力266.1KN P＝28MPa拉力107.2KN P＝28MPa数量1根ZFHG5100/18/28综放过渡支架(淮南机械公司潘集机总体支架高度1800~2800mm支架支护宽度1430~1600mm中心距1500mm额定初撑力4596KN P=31.4MPa额定工作阻力5100KN P=34.45MPa平均支护强度0.65MPa对底板平均比压0.91MPa重量21.6t操纵方式本架操作前立柱缸径Φ200mm柱径Φ170mm行程1000mm初撑力986KN P＝31.4MPa 工作阻力1112KN P＝35.45MPa 数量2根后立柱缸径Φ230mm柱径Φ210mm行程900mm初撑力1304KN P＝31.4MPa 工作阻力1472KN P＝35.45MPa缸径Φ180mm杆径Φ90mm行程650mm推力799KN P＝31.4MPa 拉力599KN P＝31.4MPa缸径Φ80mm杆径Φ45mm行程700mm推力158KN P＝31.4MPa拉力108KN P＝31.4MPa缸径Φ63mm杆径Φ45mm行程170mm推力99.7KN P＝31.4MPa拉力49.8KN P＝31.4MPa缸径Φ160mm杆径Φ105mm行程160mm工作阻力800KN P＝39.8MPa缸径Φ125mm杆径Φ85mm行程800mm推力385KN P＝31.4MPa拉力207KN P＝31.4MPa数量1根ZFS4000／17／28综放支架(淮南机械公司潘集机厂) 总体型式正四连杆结构放顶煤支撑高度 1.7-2.8m支护宽度 1.43-1.60m中心距 1.5m初撑力3518.6 KN P＝28MPa 工作阻力4000KN P＝31.8MPa 支护强度平均0.63 MPa对底板比压平均1.39MPa支护面积 6.42m2适应倾角≤15°操作方式本架最小外形尺寸 6.00×1.43×1.7m立柱缸径Φ200mm柱径Φ185mm行程1100mm初撑力879.6KN P＝28MPa 工作阻力1000KN P＝31.8MPa 数量4根推移千斤顶缸径Φ160mm杆径Φ95mm行程700mm推力565KN P＝28MPa拉力320.5KN P＝28MPa 数量1根尾梁千斤顶缸径Φ160mm杆径Φ95mm行程400mm初撑力563KN P＝28MPa工作阻力704KN P＝35MPa拉力364.5KN P＝28MPa。

各种液压阀功能介绍：

描述应用液压符号手动换向阀 VH1一种无泄漏的钢球截止阀。

手柄操纵的偏心轴控制着移动钢球位置的推杆，用以控制双作用油路的进程，锁定，回程操作。

双作用液压泵手动截止阀IV4主要装在泵上与基板模块一起组成系统。

为单作用液压缸一起提供锁定／回程操作。

单/双作用液压泵限压阀MV4限压阀在液压系统中主要控制压力，防止液压系统超过最大允许压力或调整工作压力。

电动液压泵限压/调压截流阀V-82控制液压缸速度，也作为截止阀用以暂时锁定负载。

可用与多只液压缸同时工作的液压调整。

3/8”NPT母接口。

单/双作用液压泵手动操作单向阀V-66用来与单或双作用液压缸一起锁定负载，液压缸回程时手动将阀打开，让油流回油槽。

单/双作用液压泵液控单向阀V-42可以安装在液压缸上。

主要与大吨位双作用液压缸一起使用，液压缸上的液压控制口从液压缸回路上接受压力，用以在系统失压的情况下锁定负载。

双作用液压泵安全阀BF4用于油缸或管路中起限压作用。

保证产品及使用者的安全。

单/双作用液压泵径向柱塞径向柱塞泵的基础液压单元径向柱塞泵各种液压阀功能介绍：型号插装式调压阀TYC01A螺丝钉式调压阀TYC02A 手柄式调压阀TYC02R单/双作用液压泵组合控制插装式单向阀DXC01保证流体单向流动，反向保压单向流动保压插装式单向阀DXC02保证流体单向流动，反向保压单向流动保压插装式卸荷阀XHC02插装式卸荷阀XHC03通过控制油压卸载液压泵的负荷液压泵用于调整液压系统的工作压力液压泵液压系统调压插装式液控换向阀HXC02通过小流量油液控制拉流量油液的换向。

支架控制阀功能分项明细

支架控制阀功能分项明细液压支架各种支架控制阀用处作用液压传动中用来控制液体压力、流量和方向的元件。

其中控制压力的称为压力控制阀，控制流量的称为流量控制阀，控制通、断和流向的称为方向控制阀。

方向控制阀按用途分为单向阀和换向阀。

①单向阀：只允许流体在管道中单向接通，反向即切断。

②换向阀：改变不同管路间的通、断关系、根据阀芯在阀体中的工作位置数分两位、三位等；根据所控制的通道数分两通、三通、四通、五通等；根据阀芯驱动方式分手动、机动、电动、液动等。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所产生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为 5种。

①节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

②调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

③分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

④集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

⑤分流集流阀：兼具分流阀和集流阀两种功能。

压力控制阀按用途分为溢流阀、减压阀和顺序阀。

①溢流阀：能控制液压系统在达到调定压力时保持恒定状态。

用于过载保护的溢流阀称为安全阀。

当系统发生故障，压力升高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

②减压阀：能控制分支回路得到比主回路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀（输出压力为恒定值）、定差减压阀（输入与输出压力差为定值）和定比减压阀（输入与输出压力间保持一定的比例）。

③顺序阀：能使一个执行元件（如液压缸、液压马达等）动作以后,再按顺序使其他执行元件动作。

60年代后期，在这几种几种液压控制阀的基础上又研制出电液比例控制阀。

液压支架阀类产品型号表

590hd1391hd16操纵换向阀操纵换向阀操纵换向阀截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类反冲洗过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器永磁高精度过滤器喷雾阀喷雾阀喷雾阀喷雾阀回油断路器回油断路器件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件件92hd1993hd2594hdf1995hdf2596hsht131897hsht163898hsht1938k99hsht2551k回油断路器回油断路器回油断路器回油断路器回油断路器回油断路器回油断路器回油断路器件件件件件件件件联系人
操纵换向阀操纵换向阀操纵换向阀截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类截止阀类反冲洗过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器过滤器永磁高精度过滤器喷雾阀喷雾阀喷雾阀喷雾阀回油断路器回油断路器

45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91
ZCF4(FHS200/31.5) ZC.01(FHS80/31.5) ZCF5.01(FHS125/31.5) PJF13/25 PJF13/32 PJF16/25 PJF16/32 PJF19/31.5D PJF19/B40 QJ10 QJ13 QJ16 QJ19 QJ25 QJ19/31.5D QJ25/31.5D QJ32 QJ31.5D QJB40 QJB50 QJB10 QJ19/B40 QJ25/B40 NZJF5.00A(DN10) GZJF5.00A(DN12.5) NZJF5.00B(DN16) GZJF5.00B(DN19) NZJF5.00C(DN25) GZJF5.00C(19/31.5D) DFG BG2 BG5 BG6 BG8 BGB5 GLQ10 GLQ13 GLQ16 GLQ19 GLQ25 WGLQ25.00 YPF42/160(FSP160/31.5) PSF1(FSP160/31.5) PSFⅡ(FSP160/31.5) FKP.00(FSP160/31.5) HD13 HD16
