PC注塑工艺设计

注塑材料聚碳酸脂PC工艺参数1．工艺特性①熔体的流动性对温度敏感，对压力不敏感，接近牛顿流体，属于粘度温度敏感型。

②可视为非结晶型聚合物，没有明显的熔点，溶体粘度高，流动困难，要求模具流道浇口短而粗，以减少压力损失，同时需要较高的注塑压力。

③高温下树脂易水解，制品上产生银丝，树脂在加工之前要进行干燥，使含水量在0.02%以下，在加工过程中应注意树脂的保温防止树脂从新吸湿。

④制品易开裂，在加工时注意消除制品内应力，如提高模具温度，对制品进行后处理。

2．塑成型设备①设备容量要求制品的最大注塑量不超过注塑机公称容积的60-70%。

②螺杆螺杆的长径比L/D 为15-20，压缩比2-3。

③温控仪表要求温控仪表在400℃-0℃之间自由调节。

④喷嘴由于PC 流动性较差，喷嘴孔直径3-6MM，孔长12-25MM，并配有单独的加热装置。

⑤制品的成型收缩率为0.5-0.7%,流动方向与垂直方向基本一致。

⑥溶体的流动性与制品的壁厚有关，PC 溶体流长比为80-100：1，制品厚度一般不低于1MM，大都在1.5-5MM 之间;⑦对于制品壁厚小于3MM,流动长度小于250MM 的制品允许采用点浇口直径为0.8-1MM;⑧排气槽深度小于0.03MM;⑨为了有助于顺利充模,模具温度可在120-0℃之间选择;3、原料的准备物料干燥干燥温度120-130℃之间时间4-5 小时4．成型工艺①注塑温度注塑温度在280-300℃之间,注塑温度不能低于260℃否则难于成型，340℃受热分解;喷嘴230-250℃一般料筒温度:前240-280℃中260-290℃后240-270℃②注塑压力80-120MPA 之间，对于薄壁制品注塑压力120-150MPA③注塑速度PC 注塑速度过慢制品易出现波纹，注塑速度过快可能出现溶体破裂，在浇口附近出现糊斑，制品表面毛糙，除薄壁、小浇口、深孔、长流程制品外，一般采用中速或慢速注塑，最好采用多级注射；④模具温度一般80-100℃，对于形状复杂、薄壁制品、要求较高的制品模具温度可在100-120℃；⑤螺杆转速30-60(r/min)为宜；背压取注塑压力的10-15%；⑥热处理为了消除PC 制品的内应力可对制品进行热处理，热处理的介质为空气、甘油、液体石蜡等，热处理温度在110-135℃之间，处理时间视制品尺寸、形状、使用要求及热处理介质不同而不同，可由几十分钟到数小时不等；5．推荐注塑工艺注塑:热流道模具料筒温度:前300℃中300℃后1)285℃后2)270℃注塑时间16S 冷却时间24S,注塑压力(一次/二次) 120/84MPA,注塑速度分三段控制,模具温度在80-90。

PC-聚碳酸酯注塑常见缺陷分析及解决方法和注塑参数PC-聚碳酸酯的加工工艺和注塑参数PC可注塑、挤出、模压、吹塑、热成型、印刷、粘接、涂覆和机加工，最重要的加工方法是注塑。

成型之前必须预干燥，水分含量应低于0.02%，微量水份在高温下加工会使制品产生白浊色泽，银丝和气泡，PC在室温下具有相当大的强迫高弹形变能力。

冲击韧性高，因此可进行冷压，冷拉，冷辊压等冷成型加工。

挤出用PC分子量应大于3万，要采用渐变压缩型螺杆，长径比1：18~24，压缩比1：2.5，可采用挤出吹塑，注-吹、注-拉-吹法成型高质量，高透明瓶子。

PC合金种类繁多，改进PC熔体粘度大（加工性）和制品易应力开裂等缺陷，PC与不同聚合物形成合金或共混物，提高材料性能。

具体有PC/ABS合金，PC/ASA合金、PC/PBT合金、PC/PET合金、PC/PET/弹性体共混物、PC/MBS共混物、PC/PTFE合金、PC/PA合金等，利有两种材料性能优点，并降低成本。

PC/ABS合金中，PC主要贡献高耐热性，较好的韧性和冲击强度，高强度、阻燃性，ABS则能改进可成型性，表质量，降低密度。

PC-聚碳酸酯的注塑工艺参数PC-聚碳酸酯注塑常见缺陷分析及解决方法收藏聚碳酸酯(PC)是一种性能优异的工程塑料，不仅透明度高，冲击韧性极好，而且耐蠕变，无毒性，使用温度范围宽，尺寸稳定性好，电绝缘性优良，耐候性能好，因此被广泛应用于仪器仪表、照明用具、电子电气设备、家用电器、包装等行业。

另外，随着高分子材料技术的突飞猛进，其改性新品种不断出现，也极大地扩大了它的应用领域。

同时，其加工技术也越来越受到各方面的重视。

PC塑料是分子主链结构中含有苯环、异丙基、醋键的线性聚合物，这种结构使其既有刚性又有一定的柔韧性，以及良好的耐高温能力，但同时存在着树脂的熔体粘度高、对水分敏感等不足，给注射成型加工带来一定的难度川。

其加工工艺特性是无明显熔点，在正常加工温度即230一320℃范围内熔体粘度高，粘度对剪切速率的敏感性小而对温度的敏感性大，近似于牛顿流体行为;对水分敏感，高温下树脂易水解;制品易产生内应力等。

pc材料工艺PC材料工艺。

PC材料，即聚碳酸酯材料，是一种常见的工程塑料，具有优异的机械性能、耐热性能和电气性能，因此在电子、汽车、家电等领域得到广泛应用。

PC材料的加工工艺对最终制品的质量和性能有着重要影响，下面将就PC材料的工艺加工进行介绍。

首先，PC材料的成型工艺主要包括注塑成型、挤出成型和吹塑成型。

注塑成型是将PC颗粒加热熔融后注入模具中，通过高压使其成型。

挤出成型是将PC颗粒加热熔融后挤出成型，适用于生产型材、板材等。

吹塑成型是将PC颗粒加热熔融后通过气压吹塑成型，适用于生产薄壁容器等。

不同的成型工艺适用于不同形状和尺寸的制品，选择合适的成型工艺对于提高生产效率和产品质量至关重要。

其次，PC材料的表面处理工艺包括喷涂、印刷、电镀等。

喷涂工艺可以提供丰富的色彩选择和表面效果，增强PC制品的外观和耐候性；印刷工艺可以在PC 制品表面印刷图案、文字等，丰富产品设计；电镀工艺可以提供金属质感和防腐蚀性能，使PC制品更加耐用。

表面处理工艺的选择应根据产品设计要求和使用环境来确定，以确保产品具有良好的外观和性能。

再次，PC材料的加工工艺包括切削加工、热压成型、冷弯成型等。

切削加工适用于生产PC零件和模具，可以通过车削、铣削、钻削等方式进行；热压成型适用于生产PC板材和型材，通过加热和压力使PC颗粒熔融并成型；冷弯成型适用于生产PC型材和管材，通过机械力使PC材料产生塑性变形。

合理选择加工工艺可以提高生产效率和降低成本，同时确保产品质量和性能。

最后，PC材料的装配工艺包括焊接、粘接、组装等。

焊接工艺适用于PC零件的连接，可以采用超声波焊接、热板焊接等方式；粘接工艺适用于PC材料与其他材料的粘接，可以选择合适的胶水和粘接工艺；组装工艺适用于PC制品的组装，可以通过螺纹连接、卡扣连接等方式。

装配工艺的选择应考虑PC材料的特性和使用要求，以确保连接牢固和密封可靠。

综上所述，PC材料的工艺加工对最终产品的质量和性能有着重要影响，包括成型工艺、表面处理工艺、加工工艺和装配工艺。

PC料的注塑工艺PC性能优异，透明度较高，冲击韧性好，耐蠕变，使用温度范围宽，PC的工艺特性是：熔融粘度对剪切率的敏感性小，而对温度的敏感性大，无明显熔点，熔融体粘度较高，高温下树脂易水解，制品易开裂。

针对这些特性，我们特别要注意区别对待：要增加熔体的流动性，不是用增大注射压力而应采用提高注射温度的办法来达到。

要求模具的流道、浇口短而粗，以减少流体的压力损失，同时要用较高的注射压力。

树脂在成型加工之前需进行充分的干燥处理，使其含水量控制在0.02%以下，此外，在加工过程中对树脂还应采取保温措施，以防重新吸湿。

不仅需要合理的制品设计，还应正确掌握成型工艺，如提高模具温度对制品进行后处理等可以减少或消除内应力。

视产品的不同状况及时调整工艺参数。

注塑成型工艺另外，尖端开口需比浇口直径少0.5至1MM，且段道愈短愈好，约为5 MM。

1、注射温度必须综合制品的形状、尺寸、模具结构、制品性能及要求等各方面的情况加以考虑后才能作出。

一般高分子PC在成型中选用温度在270~320℃之间，过高的料温如超过340℃时，PC将会出现分解，制品颜色变深，表面出现银丝、暗条、黑点、气泡等缺陷，同时物理机械性能也显著下降。

2、注射压力对PC制品的物理机械性能、内应力、成型收缩率等有一定的影响，对制品的外观及脱模性有较大的影响，过低或过高的注射压力都会使制品出现某些缺陷，一般注射压力控制在80~120MPa之间，对薄壁、长流程、形状复杂和浇口较小的制品，为克服熔体流动的阻力，以便及时充满模腔，才选用较高的注射压力（120~145MPa），从而获得完整而表面光滑的制品。

3、保压压力及保压时间保压压力的大小及保压时间的长短对PC 制品的内应力有较大的影响，保压压力过小，补缩作用小，易出现真空泡或表面出现缩凹；保压压力过大，浇口周围易产生较大的内应力，在实际加工中，常以高料温和低保压的办法来解决。

保压时间的选择应视制品的厚薄、浇口大小、模温等情况而定，一般小而薄制品不需要很长的保压时间，相反，大而厚的制品保压时间较长。

PC构件生产工艺流程1.原料准备：准备好所需的原料，包括PC树脂、添加剂、填充料、润滑剂等。

2.熔融：将PC树脂放入注塑机的料斗中，通过加热和搅拌使其熔融。

3.注塑：将熔融的PC树脂通过注塑机的射嘴进入模具腔中，注塑成型，冷却后得到初步形状。

4.冷却：将注塑成型后的构件放置在冷却装置中，使其迅速冷却固化。

5.取模：当构件完全固化后，从模具中取出构件。

6.开料：根据构件的设计要求，将构件进行切割、开孔等加工工序。

7.表面处理：根据需要对构件进行表面处理，如抛光、喷涂等。

8.装配：将已经经过加工和处理的构件进行装配，包括螺纹连接、粘接等。

9.检验：对装配好的构件进行质量检验，包括尺寸检查、外观检查等。

10.包装：对合格的构件进行包装，以确保运输和储存安全。

11.成品入库：将包装好的构件入库，等待发货或者下一步的生产流程。

在上述的PC构件生产工艺流程中，注塑成型是其中最关键的步骤。

在注塑成型中，需要注意以下几个环节：1.温度控制：合理控制注塑机的温度，确保PC树脂可以完全熔融，避免熔体过热或者过冷。

2.压力控制：通过调整注塑机的射出压力和保压时间，确保PC树脂能够充分填充模具腔，避免气泡和不充盈的问题。

3.冷却控制：在冷却过程中，要注意冷却时间和冷却温度的控制，确保构件能够充分固化和收缩。

此外，对于PC构件的生产，还需要注意以下几个方面：1.模具设计：合理设计模具，包括构件的形状、尺寸、结构等，以保证成型质量和生产效率。

2.原料选择：选用质量优良的PC树脂和其他助剂，以确保构件的性能要求。

3.质量控制：在生产过程中，要进行严格的质量控制，包括对原料、加工工艺、成品等进行检查和测试。

通过以上的PC构件生产工艺流程，可以保证PC构件的生产质量和产品性能，满足用户的需求。

pc料注塑工艺参数一、pc料注塑工艺参数概述注塑是现代制造业中常见的一种生产工艺，其原理是将熔化的塑料料注入模具中，通过冷却固化后取出成品制品。

pc料是一种常用的注塑材料，具有优良的物理性能和热稳定性。

本文将详细探讨pc料注塑工艺参数的选择和调整，以提高注塑生产的效率和质量。

二、pc料注塑工艺参数的选择正确选择注塑工艺参数对于保证注塑成品的质量和生产效率至关重要。

以下是几个常见的工艺参数，需要根据具体情况进行选择和调整。

1.注塑温度•大熔融温度：pc料的熔融温度通常较高，一般在260℃-320℃之间。

在注射过程中，要保持熔融温度稳定，以确保塑料完全熔融，避免出现熔融不完全的问题。

•射嘴温度：射嘴温度一般设置在270℃-320℃之间，确保熔融塑料能够顺利流动到模具腔体中。

2.注塑压力•注射压力：注射压力的选择要根据注塑成品的尺寸和形状来决定。

通常，较大的尺寸和复杂的形状需要较高的注射压力，以确保塑料充分填充模具腔体，并避免产生缺陷。

•保压压力：保压压力用于保持注射过程中的良好充实，以避免产生缩口或气泡等缺陷。

保压时间也需要根据具体情况进行调整，确保产品达到所需的密度和强度。

3.注塑速度•注射速度：注射速度一般在5-150毫米/秒之间选择。

对于较小、薄壁的注塑件，应选择较高的注射速度，以保证塑料能够快速而均匀地充满模具腔体。

•预塑速度：预塑速度是指在塑料熔融之前，预先将一定量的塑料料注入模具中。

合适的预塑速度有助于减少注射过程中的压力损失，提高注塑效率。

三、pc料注塑工艺参数的调整技巧注塑工艺参数的调整需要经验和技巧。

以下是一些常见的调整技巧，可用于优化注塑工艺参数。

1.温度调整•热断裂：如果注塑件出现热断裂的问题，可能是注塑温度过高导致的。

可以适当降低注塑温度，以避免注塑件过热而造成断裂。

•凹陷和缺陷：如果注塑件出现凹陷或缺陷，可能是注塑温度过低导致的。

可以适当提高注塑温度，以确保塑料能够充分流动。

pc料注塑工艺参数一、前言PC料是一种高性能工程塑料，在注塑加工中有着广泛的应用。

本文将详细介绍PC料注塑的工艺参数。

二、材料选择1. PC料的选择：根据不同的要求，选择不同牌号的PC料，如Bayer 的Makrolon系列、Sabic的Lexan系列等。

2. 颜色调配：根据产品要求，进行颜色调配。

三、模具设计1. 模具材质：优质钢材，如S136H、NAK80等。

2. 热流道设计：采用热流道系统，保证塑件品质和生产效率。

3. 模具结构：考虑到产品形状和尺寸，设计合理的模具结构。

四、注塑机选择1. 机型选择：根据模具大小和产品重量等因素，选用适合的注塑机型号。

2. 射出量和压力控制：根据产品尺寸和形状等因素，控制射出量和压力。

五、注塑工艺参数1. 温度控制：（1）筒温控制：前区温度为250℃-270℃；中区温度为270℃-290℃；后区温度为280℃-300℃。

（2）模温控制：模具温度为80℃-100℃。

2. 压力控制：（1）射出压力：根据产品尺寸和形状等因素，控制射出压力在50MPa-100MPa之间。

（2）保压时间：根据产品壁厚和尺寸等因素，保持保压时间在10s-20s之间。

3. 注塑速度控制：（1）快速注射阶段：注塑机的最大注塑速度为每秒150毫升。

（2）中速注射阶段：注塑机的中速注塑速度为每秒100毫升。

（3）缓慢注射阶段：当塑料进入模具腔体时，减缓注塑机的注射速度，以避免产生气泡和熔接线等问题。

六、后处理工艺1. 除霜处理：将成型件放入冷却水中，使其冷却至室温以下，并去除表面的霜状物质。

2. 砂光处理：对于需要高光泽表面的产品，进行砂光处理以增加其表面亮度。

七、质量检验1. 外观检验：检查产品外观是否完整、无瑕疵、无气泡等。

2. 尺寸检验：检查产品尺寸是否符合要求。

3. 物理性能测试：进行拉伸强度、弯曲强度、冲击强度等物理性能测试。

八、总结PC料注塑工艺参数的控制是保证塑件品质和生产效率的关键。

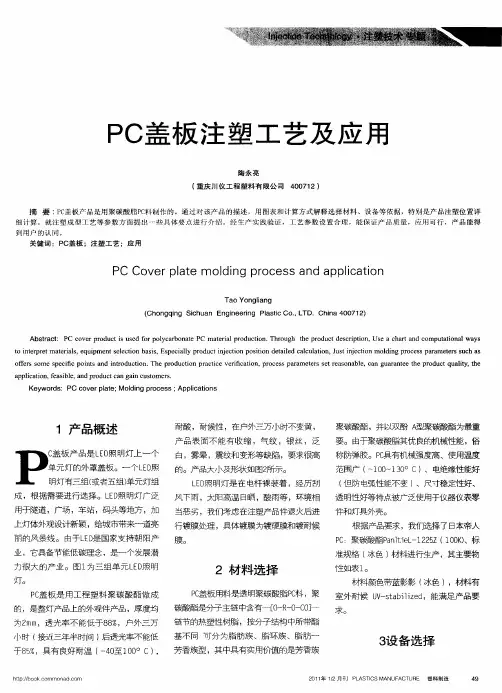

Ｐ一
１产 品概 述
酸震形，泛 产不变小很 耐候户纹黄 白，缩时高 ，‘，要 品Ｉ外 银 雾纹三不 表有气求 ，，等 丝 晕和万变 耐在缺 ， 面收陷 ， 能 生
的 。产 品大 小及 形 状 如 图２ 示 。 所
聚碳酸酯 ，并以双酚 Ａ 型聚碳酸酯为最重
要 。由于聚碳酸脂其优 良的机械 ｝能 ，俗 生 称 防弹胶。Ｐ具有机械强度高、使用温度 Ｃ 范围广 （ １ ０ １ ０ ～ ０ － ３ 。Ｃ）、电绝缘性能好 （ 但防 电弧性能不变 ） 、尺寸稳定 睫好、 透 明性好等特点被 广泛使用于仪器仪表零
求。
芳香族型 ，其 中具有实用价值的是芳香族
３ 备选 择 设
２ １年 １ ０ １ ／ 刊 ２月
Ｐ Ａ ＴＣＳＭＡ ＵＦ Ｃ Ｕ Ｅ 塑 料 制造 ＬＳＩ Ｎ Ａ Ｔ Ｒ
４ ９
能满 足 产品注 塑 要求 。
模温 机 ：我 们选 择油温 机调节 温度
最高 在 １ Ｏ １ Ｏ ，以保 证注塑工艺调 一 。Ｃ ５ ６
Ｐ 板 注 塑 工 艺 及 应 用 Ｃ盖
陶 永 亮 （ 庆川仪工程塑料有限公司 重 ４０ ０ ７１ ２）
摘 要 ：Ｃ Ｐ 盖板 产 品 是用 聚碳 酸 脂Ｐ 料 制作 的 。通 过 对 该 产 品 的描 述 ，用 图表 和 计 算 方 式 解 释 选 择 材 料 、设 备 等 依 据 ， 特 别 是 产 品 注 塑位 置详 ｃ 细 计 算 ，就 注 塑成 型 工 艺 等 参 数 方 面 提 出 一 具体 要 点 进 行 介 绍 。经 生 产 实 践 验 证 ，工 艺 参 数 设 置 合 理 ， 能 保 证 产 品 质 量 ，应 用 可 行 ，产 品 能得 些
ｔ ｔ ｐｅ ｍａｅｉｌ，ｑ ｉｍｅｔ ｅｅｔ ｎｂｓｓＥ ｐ ｃａｙｐｏ ｕｔｎｅｔ ｎｐ ｓｔ ｎｄ ｔｉ ｄｃｌｕａｉｎ Ｊ ｓｉｊｃｉｎｍｏｄｎ ｒｃｓ ａａ ｔｒ ｓｃ ｓ ｏｉ ｅ ｒｔ ｔｒ ｓ ｅｕｐ ｎ ｌ ｉ ａｉ， ｓｅｉｌ ｒｄ ｃ ｉ ｃｉ ｏ ｉｏ ｅａｌ ａ ｌｔ ，ｕ ｔｎｅｔ ｌｉｇｐｏ ｅｓｐｒｍｅ ｓ ｕｈａ ｎｒ ａ ｓ ｃｏ ｌ ｊ ｏ ｉ ｅ ｃ ｏ ｏ ｅ

PC塑料的主要性质及成型工艺要求
PC（聚碳酸酯）俗称“防弹玻璃胶”,属结晶性塑料，下面对其主要性质及成型工艺简述如下：
一.聚碳酸酯(PC)的主要性质
1.外观透明,刚硬带韧性.燃烧慢,离火后慢熄.
2.PC料耐冲击性是塑料中最好的.
3.成型收缩率小(0.5-0.7%),成品精度高,尺寸稳定性高.
4.化学稳定性较好,但不耐碱,酮,芳香烃等有机溶剂.
5.耐疲劳强度差,对缺口敏感,耐应力开裂性显著.
二.聚碳酸酯(PC)的主要成型工艺要求:
1.PC在高温下即使对微量水份亦很敏感,故成型前应充分干燥,使含水率降到0.015-0.02%以下. 干燥条件:温度110-120℃,时间8-12小时.
2.流动性差,须用高压注塑,但注塑压力过高会使产品残留内应力而易开裂.
3.PC料粘度对温度很敏感,提高温度时,粘度有明显下降. 啤塑温度参数:前料管240-260℃,中260-280℃,后220-230℃. 料管温度勿超过310℃,PC 料成型提高后料管温度对塑化有利,而一般塑料加工,料管温度控制都是前高后低的原则.
4.模具的设计要求较高:模具的设计尽可能使流道粗而短,弯曲部位少,用圆形截面分流道;仔细研磨抛光流道等,总之是减小流动阻力以适合其高粘度塑料的填充.另外熔料硬易损伤模具,型腔和型芯应经热处理淬火或经镀硬铬.
5.注射速度太快,易出现熔体破裂现象,在浇口周围会有糊斑,产品表面毛
糙等缺陷或因排气不良(困气)而使产品烧焦.
6.模温以控制在80-100℃为宜,控制模温目的是减小模温及料温的差异,降低内应力.
7.成型后为减小内应力,可采用退火处理,退火温度: 125-135℃,退火时间2小时,自然冷却到室温.
以上有关PC塑料的主要性质及成型工艺要求需在实践中掌握和熟练运用。

PC物性及注塑工艺聚碳酸酯（PC）是一种无色透明的工程塑料，具有极高的冲击强度，宽广的使用温度范围，良好的抗蠕变性、电绝缘性和尺寸稳定性；缺点是对缺口敏感、耐环境应力开裂性差，成型带金属嵌件的制品较困难。

聚碳酸酯，英文名Polycarbonate, 简称PC。

PC是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在-60~120℃下长期使用；无明显熔点，在220-230℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。

物化性能PC塑料的工艺特点如下：①属无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃；相对平均分子质量为2～4万。

②热稳定性较好，并随相对分子质量的增大而提高。

③流变特性接近牛顿液体，表观粘度受温度的影响较大，受剪切速率的影响较小，随相对平均分子质量的增大而增大。

无明显的熔点，熔体粘度较高。

PC分子链中有苯环，所以，分子链的刚性大。

④PC的抗蠕变性好，尺寸稳定性好；但内应力不易消除。

⑤PC高温下遇水易降解，成型时要求水分含量在0.02％以下。

⑥制品易开裂。

在成型前，PC树脂必须进行充分干燥。

干燥方法可采用沸腾床干燥(温度120～130℃，时间1～2h)、真空干燥(温度110℃，真空度96kPa以上、时间10～25h)、热风循环干燥(温度120～130℃，时间6h以上)。

为防止干燥后的树脂重新吸湿，应将其置于90℃的保温箱内，随用随取，不宜久存。

PC HL-3003注塑工艺参数详解在注塑成型行业中，PC HL-3003注塑工艺参数是一个非常重要的主题。

本文将从浅入深，全面探讨这一主题，以便读者能更深入地理解。

1. 什么是PC HL-3003注塑工艺参数？PC HL-3003注塑工艺参数是指在注塑成型生产过程中，针对使用PC HL-3003材料进行注塑加工所需要设定的一系列工艺参数。

这些参数包括但不限于注射压力、射出速度、保压时间、模具温度等。

2. PC HL-3003注塑工艺参数的重要性PC HL-3003是一种常用的注塑材料，具有优异的物理性能和加工性能，因此在工业制品的生产中得到了广泛的应用。

而在PC HL-3003注塑加工过程中，合理的工艺参数设置将直接影响成型品质和生产效率，因此对其工艺参数的深入了解和合理调整尤为重要。

3. 设定PC HL-3003注塑工艺参数的原则和方法（1）根据产品设计要求进行工艺参数设定在生产PC HL-3003注塑制品时，首先需要根据产品的设计要求，结合材料的性能特点，合理设定注射压力、射出速度和保压时间等参数。

比如对于需要注塑壁厚较厚的产品，需要适当增加保压时间以保证成型品质。

（2）结合模具特征进行工艺参数优化不同的模具特征也会对注塑工艺参数的设定产生影响。

对于具有复杂结构的模具，可能需要适当提高模具温度以减少成型品的收缩变形；而对于大型模具，则需要适当增加注射压力以确保材料能充分填充模腔。

4. 个人观点和理解在我看来，合理设定PC HL-3003注塑工艺参数不仅需要丰富的经验和技术知识，更需要不断的实践和总结经验。

只有在不断尝试和改进中，我们才能找到最适合生产需求的工艺参数组合。

PC HL-3003注塑工艺参数是注塑成型生产中不可或缺的一个环节。

通过对其深入了解和合理设定，可以有效提高生产效率，优化产品质量，从而为企业的可持续发展打下坚实的基础。

至此，通过本文的全面讨论，相信读者对PC HL-3003注塑工艺参数这一主题已经有了更深入的理解，能够更加灵活地运用于实际生产中。

PC注塑⼯艺设计聚碳酸酯注塑⼯艺设计⼀：聚碳酸酯的简介：1．1：聚碳酸酯的化学性能:聚碳酸酯(Polycarboｎａtｅ）常⽤缩写PC是⼀种⽆⾊透明的⽆定性热塑性材料。

其名称来源于其内部的CＯ3基团。

化学名:2,2＇—双（4-羟基苯基）丙烷聚碳酸酯其特性：1、聚碳酸酯耐酸，耐油。

2、聚碳酸酯不耐紫外光，不耐强碱。

1.2：聚碳酸酯的物理性能:密度:1．2０—1.2２ g／ｃm 线膨胀率:3.8×10 cｍ/cｍ°Ｃ热变形温度:130°C 。

聚碳酸酯⽆⾊透明,耐热，抗冲击，阻燃BＩ级，在普通使⽤温度内都有良好的机械性能.同性能接近聚甲基丙烯酸甲酯相⽐，聚碳酸酯的耐冲击性能好，折射率⾼，加⼯性能好,需要添加阻剂才能符合UL94 V—０级。

但是聚甲基丙烯酸甲酯相对聚碳酸酯价格较低,并可通过本体聚合的⽅法⽣产⼤型的器件。

随着聚碳酸酯⽣产规模的⽇益扩⼤，聚碳酸酯同聚甲基丙烯酸甲酯之间的价格差异在⽇益缩⼩。

不耐强酸，不耐强碱聚碳酸酯的耐磨性差。

⼀些⽤于易磨损⽤途的聚碳酸酯器件需要对表⾯进⾏特殊处理。

１．3：聚碳酸酯的⽣产：聚碳酸酯是⽇常常见的⼀种材料。

由于其⽆⾊透明和优异的抗冲击性，⽇常常见的应⽤有光碟，眼镜⽚，⽔瓶，防弹玻璃，护⽬镜、银⾏防⼦弹之玻璃、车头灯等等、动物笼⼦宠物笼⼦。

聚碳酸酯PＣ也是笔记本电脑外壳采⽤的材料的⼀种，它的原料是⽯油,经聚酯切⽚⼯⼚加⼯后就成了聚酯切⽚颗粒物，再经塑料⼚加⼯就成了成品，从实⽤的⾓度，其散热性能也⽐ＡBS塑料较好,热量分散⽐较均匀.当与稀⼟玻璃⽐较聚碳酸酯纤维如同轻量级和⾼度不易碎。

聚碳酸酯纤维多⽤于⼀次性塑料⽔瓶和重⽤塑料⽔瓶.聚碳酸酯⼯业化合成主要是界⾯光⽓化路线,以双酚a为原料,使⽤光⽓、氢氧化钠和⼆氯甲烷为原料及反应助剂，此法⼯艺成熟，产品质量较⾼,易于规模化和连续化⽣产,经济性好等，长期占据着聚碳酸酯⽣产的主导地位。

但由于该法使⽤的原料光⽓剧毒,因此近年来各⼤公司纷纷研究⾮光⽓法⽣产路线。

第1篇一、引言注塑工艺是一种常见的塑料成型工艺，广泛应用于汽车、家电、日用品等领域。

本文将以汽车保险杠的制造为例，详细介绍注塑工艺的流程、关键技术及注意事项。

二、产品概述汽车保险杠是汽车的重要部件，主要用于保护车身和行人，提高汽车的安全性。

随着汽车行业的快速发展，对保险杠的要求越来越高，对注塑工艺的技术要求也越来越严格。

三、注塑工艺流程1. 塑料原料准备首先，根据保险杠的材质要求，选择合适的塑料原料。

常见的塑料原料有聚丙烯（PP）、聚碳酸酯（PC）、ABS等。

在准备原料时，需要对其熔融指数、熔体流动速率等性能指标进行检测，确保原料质量。

2. 塑料熔融将准备好的塑料原料放入注塑机的料筒中，通过加热使塑料熔融。

注塑机的加热温度应根据塑料原料的性能进行调整，以保证塑料熔融均匀。

3. 注塑成型将熔融的塑料注入预先设计好的模具中，模具内部有与保险杠形状相对应的型腔。

在注塑压力的作用下，熔融塑料填充型腔，冷却固化后形成保险杠。

4. 开模取件当塑料完全固化后，打开模具，取出保险杠。

此时，保险杠表面可能存在一些缺陷，如飞边、浇口、冷却不良等，需要进行修整。

5. 后处理对保险杠进行后处理，如表面处理、组装等。

表面处理包括喷漆、电镀、喷塑等，以提高保险杠的美观性和耐腐蚀性。

四、关键技术1. 模具设计模具设计是注塑工艺的关键环节，直接影响保险杠的质量和成本。

在设计模具时，需要考虑以下因素：（1）型腔尺寸：根据保险杠的尺寸要求，确定型腔的尺寸。

（2）浇口位置：浇口位置的选择对熔融塑料的填充和冷却速度有重要影响，应尽量选择靠近型腔中心的位置。

（3）冷却系统：冷却系统对保险杠的成型质量和生产效率有很大影响，应合理设计冷却水道，确保冷却均匀。

2. 注塑参数控制注塑参数包括注射压力、注射速度、保压压力、保压时间、冷却时间等。

在注塑过程中，需要根据塑料原料的性能和模具结构进行调整，以保证保险杠的质量。

3. 塑料原料选择选择合适的塑料原料对保险杠的质量和成本有很大影响。

聚碳酸脂（PC）注塑工艺一、工艺特性一1、溶体的流动性对温度敏感，对压力不敏感，接近牛顿流体，属于粘度温度敏感型。

2、可视为非结晶型聚合物，没有明显的熔点，溶体粘度高，流动困难，要求模具流道浇口短而粗，以减少压力损失，同时需要较高的注塑压力。

3、高温下树脂易水解，制品上产生银丝，树脂在加工之前要进行干燥，使含水量在0.02%以下，在加工过程中应注意树脂的保温防止树脂从新吸湿。

4、制品易开裂，在加工时注意消除制品内应力，如提高模具温度，对制品进行后处理。

工艺特性二1、制品的成型收缩率为0.5-0.7%,流动方向与垂直方向基本一致。

溶体的流动性与制品的壁厚有关，PC溶体流长比为80-100：1，制品厚度一般不低于1MM，大都在1.5-5MM之间;2、对于制品壁厚小于3MM,流动长度小于250MM的制品允许采用点浇口直径为0.8-1MM;3、排气槽深度小于0.03MM;4、为了有助于顺利充模,模具温度可在 120-0℃之间选择;二、成型设备要求1．设备容量要求制品的最大注塑量不超过注塑机公称容积的60-70% 2．螺杆螺杆的长径比L/D为15-20，压缩比2-3。

3．温控仪表要求温控仪表在400℃-0℃之间自由调节。

4．喷嘴由于PC流动性较差，喷嘴孔直径3-6MM，孔长12-25MM，并配有单独的加热装置。

三、物料准备物料干燥干燥温度100-130℃之间时间4-5小时注塑允许含水量0.02%以下四、成型工艺注塑温度注塑温度在280-300℃之间,注塑温度不能低于260℃ 否则难于成型，340℃受热分解;喷嘴 230-250℃ 一般料筒温度:前260-280℃ 中260-290℃ 后260-270℃注塑压力：80-120MPA之间，对于薄壁制品注塑压力120-150MPA注塑速度 PC注塑速度过慢制品易出现波纹，注塑速度过快可能出现溶体破裂，在浇口附近出现糊斑，制品表面毛糙，除薄壁、小浇口、深孔、长流程制品外，一般采用中速或慢速注塑，最好采用多级注射；模具温度模温一般80-100℃，对于形状复杂、薄壁制品、要求较高的制品模具温度可在100-120℃；螺杆转速30-60(r/min)为宜；背压取注塑压力的10-15%；推荐注塑工艺注塑 :热流道模具料筒温度:前300℃ 中300℃ 后1)285℃ 后2)270℃注塑时间16S 冷却时间24S,注塑压力(一次/二次) 120/84MPA,注塑速度分三段控制,模具温度在80-90℃；五、制品后处理热处理为了消除PC制品的内应力可对制品进行热处理，热处理的介质为空气、甘油、液体石蜡等，热处理温度在110-135℃之间，处理时间视制品尺寸、形状、使用要求及热处理介质不同而不同，可由几十分钟到数小时不等；制品尺寸不稳定的处理尺寸不稳定的原因大部分是因为制品的收缩问题,控制好制品收缩,这样尺寸问题也就基本上解决了,另一方面模具的尺寸是致关重要的没有好的母体是不能生产出合格的制品的制品银丝1、水解银丝：因原料潮湿而产生的银丝，分布在这个制品中；2、分解银丝：在成型过程中因原料分解而产生，在制品表面分布成彗星状，没有固定位置，有时会伴随变色、黑纹等分解现象就产生原因分：胶料在料筒中分解、胶料流经喷嘴和浇口时分解、胶料在型腔内过剪切分解。

pc料注塑工艺参数标题：深入探讨PC料注塑工艺参数的重要性及优化方法引言：PC料注塑工艺参数是在PC塑料注塑过程中需要注意和调整的一系列重要因素。

合理的调整和控制这些参数可以有效地提高注塑产品的质量和生产效率。

本文将深入探讨PC料注塑工艺参数的重要性，并提供优化方法，帮助读者更好地理解并应用于实际生产中。

第一部分：PC料注塑工艺参数的基本概念和分类1. PC料注塑工艺参数的定义和作用- PC料注塑工艺参数是指在PC塑料注塑过程中需要考虑和调整的因素，包括温度、压力、注射速度、冷却时间等。

- 这些参数的设置和调整对注塑产品的尺寸、外观、物理性能等方面都有重要影响。

2. PC料注塑工艺参数的分类- 温度参数：包括模具温度、料筒温度、注射温度等。

- 压力参数：包括射出压力、保压压力、冷却压力等。

- 速度参数：包括注射速度、射胶速度、射胶行程等。

- 时间参数：包括注射时间、保压时间、冷却时间等。

第二部分：PC料注塑工艺参数的重要性1. 注塑产品尺寸和外观的影响- 温度参数的调整可以控制塑料的熔融和流动性，从而影响注塑产品的尺寸精度和表面质量。

- 压力参数的合理设置可以避免产品缩水、翘曲等问题，保证产品的整体稳定性和外观美观度。

2. 物理性能和机械性能的影响- 注塑工艺参数的调整可以改变塑料的结晶度、分子排列等，从而影响产品的物理性能，如强度、硬度、耐磨性等。

- 通过优化速度参数和时间参数，可以使注塑产品在冷却固化过程中获得均匀的内部结构，提高产品的机械性能。

第三部分：PC料注塑工艺参数的优化方法1. 调整温度参数- 根据PC料的熔融温度和热稳定性，合理设置模具温度、料筒温度和注射温度，保证塑料在注射过程中达到良好流动性和热稳定性。

2. 设置合理的压力参数- 根据注塑产品的尺寸、结构和要求，调整射出压力、保压压力和冷却压力，避免产品变形、翘曲和缩水等问题。

3. 优化速度参数和时间参数- 控制注射速度和射胶速度，确保塑料在注射过程中均匀填充模具腔体，避免气泡、熔接痕等缺陷。

PC塑料通称聚碳酸酯，由于其优良的机械性能，俗称防弹胶。

PC塑料具有机械强度高、使用温度范围广、电绝缘性能好（但防电弧性能不变）、尺寸稳定性好、透明等特点。

在电工产品、电仪外壳、电子产品结构件上被广泛使用。

PC的改性产品较多，通常有添加玻璃纤维、矿物质填料、化学阻燃剂、其它塑料等。

PC塑料的流动性较差，加工温度较高，因此其许多级别的改性材料的加工需要专门的塑化注射结构。

1、塑料的处理PC光扩散的吸水率较大，加工前一定要预热干燥，纯PC干燥120℃，改性PC一般用110℃温度干燥4小时以上。

干燥时间不能超过10小时。

一般可用对空挤出法判断干燥是否足够。

再生料的使用比例可达20%.在某些情况下，可100%的使用再生料，实际份量要视制品的品质要求而定。

再生料不能同时混合不同的色母粒，否则会严重损坏成品的性质。

2、注塑机的选用现在的PC制品由于成本及其它方面的原因，多用改性材料，特别是电工产品，还须增加防火性能，在阻燃的PC和其它塑料合金产品成型时，对注塑机塑化系统的要求是混合好、耐腐蚀，常规的塑化螺杆难以做到，在选购时，一定要预先说明。

华美达公司有专用的PC 螺杆供客户选用。

3、模具及浇口设计常见模具温度为80-100℃，加玻纤为100-130℃，小型制品可用针形浇口，浇口深度应有最厚部位的70%，其它浇口有环形及长方形。

浇口越大越好，以减低塑料被过度剪切而造成缺陷。

排气孔的深度应小于0.03-0.06mm，流道尽量短而圆。

脱模斜度一般为30′-1左右。

4、熔胶温度可用对空注射法来确定加工温度高低。

一般PC加工温度为270-320℃，有些改性或低分子量PC为230-270℃。

5、注射速度多见用偏快的注射速度成型，如打电器开关件。

常见为慢速→快速成型。

6、背压10bar左右的背压，在没有气纹和混色情况下可适当降低。

7、滞留时间在高温下停留时间过长，物料会降质，放也CO2，变成黄色。

勿用LDPE、POM、abs 或PA清理机筒。

聚碳酸酯PC注塑技术参数1.PC的典型应用范围：(1)电气设备：计算机元件、连接器等。

(2)器具：食品加工机、电冰箱抽屉等。

(3)交通运输行业：车辆的前后灯、仪表板等。

2.PC的化学和物理特性：(1)PC是一种非晶型工程材料具有特别好的抗冲击强度、热稳定性、光泽度、抑制细菌特性、阻燃特性以及抗污染性。

(2)PC的缺口冲击强度非常高，并且收缩率很低，收缩率：0.6%~0.8%,若为玻璃增强类型，0.2%~0.4%o(3)PC有很好的机械特性，流动特性较差，因此这种材料的注塑过程较困难。

(4)在选用PC材料品种时，要以产品的最终期望为基准。

如果塑件要求有较高的抗冲击性，那么就使用低熔融指数的PC材料；反之，可以使用高熔融指数的PC材料，这样可以优化注塑过程。

3•注塑温度(1)干燥处理：PC材料具有吸湿性，加工前的干燥很重要。

建议干燥条件为IoO~120°C,3~4h。

加工前的湿度必须小于0.02%。

建议除湿干燥。

(2"容化温度:A.另)料温、同)模温、同)压、中速。

B.-般PC加工温度为270~320℃,有些改性或低分子量PC为230~270o C o(3)模具温度：80~120o C o一般控制在80-100。

C就可以，对形状复杂，较薄，要求较高的制品，也可提高到IOo-12(TC,但不能超过材料热变形温度。

4.注塑压力(1)注射压力：A.因为材料流动性差，需要较高的注射压力：100~140MPaβB.一般注射压力控制在80-120MPa之间，对薄壁，长流程,形状复杂，浇口较小的制品，为克服熔体流动的阻力，以便及时充满模腔，才选用较高的注射压力(120-140MPa)o从而获得完整而表面光滑的制品。

(2)保压压力：注射压力的40%-60%;保压越低，制品应力越低II(3)保压时间：一般小而薄制品不需很长的保压时间，相反，大而厚的制品保压时间应较长。

保压时间的长短可通过浇口封口时间的试验予以确定。
