注塑工艺设计-第六章 保压过程12

注塑工艺流程：注塑成型工艺过程主要包括填充——保压——冷却——脱模等四个阶段，这四个阶段直接决定着制品的成型质量，而且这四个阶段是一个完整的连续过程。

注塑机工作原理：在注塑机工作中，在螺杆旋转时，塑料对于机筒内壁，螺杆螺槽底面，螺棱推进面以及塑料与塑料之间在都会产生摩擦及相互运动。

塑料的向前推进就是这种运动组合的结果，而摩擦产生的热量也被吸收用来提高塑料温度及熔化塑料。

螺杆的设计结构将直接影响到这些作用的程度同时，螺杆的旋转使固体床和机筒内壁之间的熔膜产生剪切作用，从而使熔膜和固体床分界面间的固体熔化。

随着固体床的螺旋形向前推移，固体床的体积逐渐缩小，而熔池的体积逐渐增大。

如果固体床厚度减小的速度低于螺槽深度变浅的速度，则固体床就可能部分或完全堵塞螺槽，使塑化产生波动，或者由于局部压由于各种塑料的熔融速度，熔体粘度，熔融温度范围，粘度对温度及剪切速率的敏感程度，高温分解气体的腐蚀性，塑料颗粒间的摩擦系数差异很大。

一般螺杆式注塑机的成型工艺过程是：首先将粒状或粉状塑料加入机筒内，并通过螺杆的旋转和机筒外壁加热使塑料成为熔融状态，然后机器进行合模和注射座前移，接着向注射缸通人压力油。

使螺杆向前推进，从而以很高的压力和较快的速度将熔料注入温度较低的闭合模具内，经过一定时间和压力保持（又称保压）、冷却，使其固化成型，便可开模取出制品。

扩展资料：注塑成型的优缺点：1、优点：成形周期时间短、生产制造高效率、易完成自动化技术；能成型形状复杂、规格精准、含有金属材料或非金属材料镶件的塑胶制品；产品品质稳定；应用范围广泛。

2、缺点：注塑设备价格成本较高；注塑模具结构复杂；生产成本高、生产周期长、不适合于单件小批量的塑件生产。

注塑工艺的应用：在工业制品中，注射成型的制品有：厨房用具（垃圾桶、碗、塑料水桶、壶、厨具及其各种各样器皿），电气设备的机壳（电吹风、吸尘机、食品类搅拌装置等），小玩具与手机游戏，汽车产业的各种各样商品，其他很多商品的零件等。

注塑的工艺流程注塑是一种常见的塑料加工方法，广泛应用于各种塑料制品的生产中。

注塑工艺流程包括模具设计、原料准备、塑料熔化、注塑成型、冷却固化和脱模等环节。

下面将对注塑的工艺流程进行详细介绍。

首先，注塑的工艺流程始于模具设计。

根据所需产品的外形和尺寸要求，设计师会绘制相应的产品图纸，并制作出注塑模具。

模具可以分为上模和下模两部分，上模用于依据产品外形复制模具，下模用于支撑产品，使其形成所需的空腔结构。

完成模具设计后，接下来是原料准备。

根据产品的要求和使用目的，选择合适的塑料颗粒作为原料。

塑料颗粒通常是以颗粒状或粉末状的形式存在，需要经过称重、筛选、混合等处理，以保证原料的质量和配比的准确性。

在原料准备完成后，开始进行塑料熔化。

首先将原料颗粒放入注塑机的料斗中，然后通过加热和螺旋推进进料，使原料逐渐熔化。

在熔化过程中，需要控制熔融温度和熔融时间，以确保原料完全熔化，并保持合适的熔融状态。

当原料熔化完成后，进入注塑成型环节。

熔融的塑料通过喷嘴进入注塑模具中，在模具空腔内形成所需的产品形状。

同时，注塑机会施加一定的压力，以保证塑料充填到模具空腔的每个角落，避免产生空洞和缺陷。

注塑成型过程中，需要掌握注塑时间和注塑压力的控制。

注塑时间包括充注时间和保压时间，充注时间是塑料充填到模具空腔所需的时间，保压时间是保持一定压力的时间，以保证产品的密实性和尺寸的准确性。

注塑压力则是控制塑料充填和产品脱模的关键参数，需要根据产品的尺寸和结构进行调整。

注塑成型后，需要进行冷却固化。

模具会通过水冷却系统将产品表面的热量散发出去，使产品快速降温和固化。

冷却时间根据产品的厚度和材料的熔点来调整，以确保产品具有足够的强度和稳定性。

最后，产品脱模。

当产品冷却固化完成后，模具会分开，将成品产品从模具中取出。

有些产品可能需要进行后续的修整、打磨、组装等工序，以满足产品的整体要求。

综上所述，注塑工艺流程是一个复杂而严谨的过程，需要合理的模具设计、准备好的原料、精确的注塑参数和适当的后续处理。

注塑流程图
注塑流程图是指注塑工艺的流程图，主要用于描述注塑产品的制造流程。

注塑是一种常见的塑料加工方法，通过将熔融塑料注入模具中，通过冷却固化后取出成型的产品。

以下是一份关于注塑流程图的简要描述：
第一步：原料准备
在注塑制造过程中，需要准备合适的塑料原料。

通常使用的塑料原料有聚丙烯(PP)、聚乙烯(PE)、聚苯乙烯(PS)等。

在原料准备过程中，需要将原料进行加热熔化，以便于注入模具。

第二步：模具设计与制造
在注塑流程中，需要根据产品的设计要求制造相应的模具。

模具的设计与制造是注塑流程中非常关键的一步。

模具的设计需要考虑产品的形状、尺寸、材料以及制造成本等因素。

第三步：注塑操作
注塑操作是注塑流程中的核心环节。

注塑操作包括以下几个步骤：注塑机预热、关闭模具、塑料熔化和注入、保压冷却、模具开启、产品取出等。

第四步：产品处理
在注塑流程中，取出模具中的成型产品后，需要进行后续的处理工序。

产品处理包括去除余料、修整边角、清洗、表面处理等。

第五步：质量检验
质量检验是注塑流程中的重要环节。

需要对注塑产品进行外观质量、尺寸精度、密度等检测，并且进行合格与否的判定。

第六步：包装与出货
注塑产品经过质量检验合格后，需要进行包装，并准备出货。

产品包装通常采用纸箱、木箱或塑料袋等包装方式，以确保产品在运输过程中的安全。

注塑流程图是一个较为复杂的流程，其中涉及到多个关键环节。

通过注塑流程图，可以清晰地展示出注塑产品制造的整个过程，帮助制造商更好地进行生产计划和管理。

注塑成型工艺流程及工艺参数塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。

1、填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。

高速填充。

如图1-2所示，高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。

λ低速填充。

如图1-3所示，热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。

加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

λ由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。

因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。

在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。

熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。

一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。

2、保压阶段保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。

注塑成型工艺流程及工艺参数详解注塑成型塑件的注塑成型工艺过程主要包括填充——保压——冷却——脱模等4个阶段，这4个阶段直接决定着制品的成型质量，而且这4个阶段是一个完整的连续过程。

◆◆1.填充阶段◆◆填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短，成型效率越高，但是实际中，成型时间或者注塑速度要受到很多条件的制约。

高速填充。

高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。

低速填充。

热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。

加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

由于喷泉流动的原因，在流动波前面的塑料高分子链排向几乎平行流动波前。

因此两股塑料熔胶在交汇时，接触面的高分子链互相平行；加上两股熔胶性质各异（在模腔中滞留时间不同，温度、压力也不同），造成熔胶交汇区域在微观上结构强度较差。

在光线下将零件摆放适当的角度用肉眼观察，可以发现有明显的接合线产生，这就是熔接痕的形成机理。

熔接痕不仅影响塑件外观，同时由于微观结构的松散，易造成应力集中，从而使得该部分的强度降低而发生断裂。

一般而言，在高温区产生熔接的熔接痕强度较佳，因为高温情形下，高分子链活动性较佳，可以互相穿透缠绕，此外高温度区域两股熔体的温度较为接近，熔体的热性质几乎相同，增加了熔接区域的强度；反之在低温区域，熔接强度较差。

◆◆2.保压阶段◆◆保压阶段的作用是持续施加压力，压实熔体，增加塑料密度（增密），以补偿塑料的收缩行为。

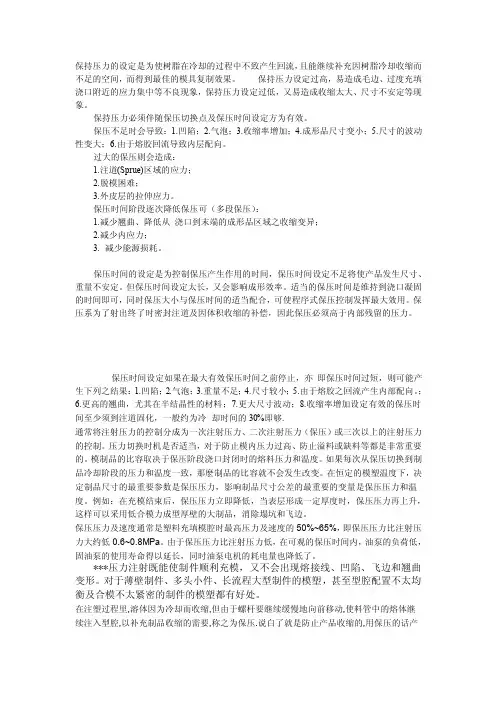

保持压力的设定是为使树脂在冷却的过程中不致产生回流，且能继续补充因树脂冷却收缩而不足的空间，而得到最佳的模具复制效果。

保持压力设定过高，易造成毛边、过度充填浇口附近的应力集中等不良现象，保持压力设定过低，又易造成收缩太大、尺寸不安定等现象。

保持压力必须伴随保压切换点及保压时间设定方为有效。

保压不足时会导致：1.凹陷；2.气泡；3.收缩率增加；4.成形品尺寸变小；5.尺寸的波动性变大；6.由于熔胶回流导致内层配向。

过大的保压则会造成：1.注道(Sprue)区域的应力；2.脱模困难；3.外皮层的拉伸应力。

保压时间阶段逐次降低保压可（多段保压）：1.减少翘曲、降低从浇口到末端的成形品区域之收缩变异；2.减少内应力；3. 减少能源损耗。

保压时间的设定是为控制保压产生作用的时间，保压时间设定不足将使产品发生尺寸、重量不安定。

但保压时间设定太长，又会影响成形效率。

适当的保压时间是维持到浇口凝固的时间即可，同时保压大小与保压时间的适当配合，可使程序式保压控制发挥最大效用。

保压系为了射出终了时密封注道及因体积收缩的补偿，因此保压必须高于内部残留的压力。

保压时间设定如果在最大有效保压时间之前停止，亦即保压时间过短，则可能产生下列之结果：1.凹陷；2.气泡；3.重量不足；4.尺寸较小；5.由于熔胶之回流产生内部配向。

；6.更高的翘曲，尤其在半结晶性的材料；7.更大尺寸波动；8.收缩率增加设定有效的保压时间至少须到注道固化，一般约为冷却时间的30%即够.通常将注射压力的控制分成为一次注射压力、二次注射压力（保压）或三次以上的注射压力的控制。

压力切换时机是否适当，对于防止模内压力过高、防止溢料或缺料等都是非常重要的。

模制品的比容取决于保压阶段浇口封闭时的熔料压力和温度。

如果每次从保压切换到制品冷却阶段的压力和温度一致，那麽制品的比容就不会发生改变。

在恒定的模塑温度下，决定制品尺寸的最重要参数是保压压力，影响制品尺寸公差的最重要的变量是保压压力和温度。

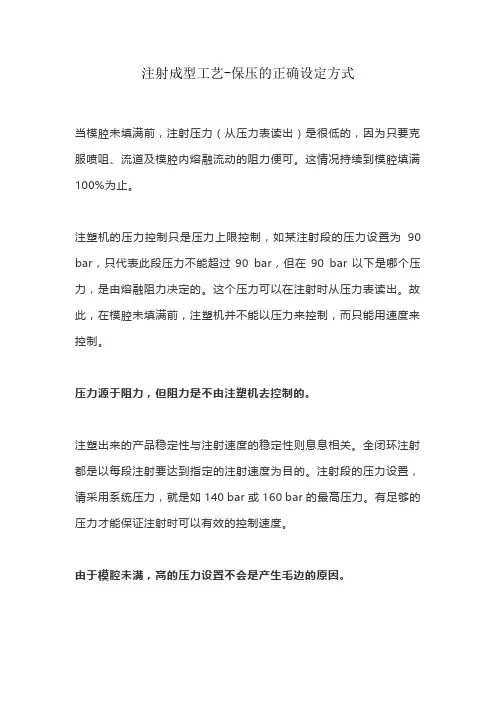

注射成型工艺-保压的正确设定方式当模腔未填满前，注射压力（从压力表读出）是很低的，因为只要克服喷咀、流道及模腔内熔融流动的阻力便可。

这情况持续到模腔填满100%为止。

注塑机的压力控制只是压力上限控制，如某注射段的压力设置为90 bar，只代表此段压力不能超过90 bar，但在90 bar以下是哪个压力，是由熔融阻力决定的。

这个压力可以在注射时从压力表读出。

故此，在模腔未填满前，注塑机并不能以压力来控制，而只能用速度来控制。

压力源于阻力，但阻力是不由注塑机去控制的。

注塑出来的产品稳定性与注射速度的稳定性则息息相关。

全闭环注射都是以每段注射要达到指定的注射速度为目的。

注射段的压力设置，请采用系统压力，就是如140 bar或160 bar的最高压力。

有足够的压力才能保证注射时可以有效的控制速度。

由于模腔未满，高的压力设置不会是产生毛边的原因。

模腔填满后不代表注射过程就结束，还要挤压。

其实注射与其它成型方法最不同之处便是极高的注射压力。

此压力通常是在1000到2000 bar之间。

要知道在地球上最深的深渊底，水压也未及2000 bar。

挤压是靠熔融的压缩量及螺杆继续注射而产生的，亦可看成为超满充填，相当于模腔容积的几个百分点的熔融在模腔填满后再被挤进去，使压力骤升。

挤压段其实就是最后一段注射，只有挤压段需要控制注射压力，设置一个上限，以防止毛边的产生。

挤压结束，便转到保压。

保压的作用保压的作用是当其熔融冷却或固化收缩时，保持一个压力，继续注入熔融来填补收缩的空间，减少或避免凹痕的产生。

保压段的设定压力不能超过挤压段的设定压力，否则毛边有可能在保压段产生。

多段的保压压力是每段下降的，而理想的下降是线性渐降，非阶级性下降，需配合逐渐收缩的实际需要。

由于收缩缓慢，螺杆的前进速度亦是缓慢的，2%的速度便足够。

注塑机的节能，主要是在保压时将泵的流量调低到3%左右，流量永远是100%的定量泵比，节省了97%。

保压时间越长（壁厚超大），节省的电耗便越多。

注塑成型工艺----保压和保压时间的设定在研究塑料制品注塑成型的过程中，常常将注塑分为两个阶段：在第一阶段，大部分塑料充入模具中，一般为整个制品体积的90%～99.9%；在第二阶段，压实制品，得到与模具结构和外形相同的制品。

在第二阶段，虽然只有相对较少的塑料熔体充入型腔，然而对制品表面的光洁度，美学外观以及制品尺寸来说非常重要。

在大多数情况下，注塑成型的第二阶段使用压力和时间两个参数。

从科学成型的研究角度，我们将两个因素增加到四个要素：(1)第一阶段向第二阶段转换的方法；(2)保持浇口密封(冻结)或浇口不密封状态下，加工制品；(3)保压时间；(4)保持型腔内的合理压力。

转换或许可以这样说，第一阶段向第二阶段转换的控制是成型过程最关键的部分。

能否加工出高质量的制品往往取决于此，而且也常常是塑料加工厂不能从一台设备到另一台设备生产出相同制品的原因。

在大多数应用领域，应尽可能让转换过程短，即不论第一阶段最后是什么压力，都希望能够快速变化到第二阶段压实和保压所需要的压力。

另外，你必须了解设备控制单元是如何正确完成这一转换过程。

遗憾的是在不同设备之间如何判断完成转换还没有统一标准，因此注塑企业需面临四种可能：①加工设备配置控制粘度的转换功能；②设备控制单元具有一个转换用粘度设定值，但它只能让转换时压料杆的速度变慢，却不能控制；③设备没有用于转换的粘度设定值；④第一阶段向第二阶段转换时，设备不能正常运转，出现渐变的粘度倾斜，下降或波摆动。

必须要保证第一阶段向第二阶段转换时迅速而一致。

因此了解注塑机的工作原理对获得所需要的结果非常关键。

对大多数制品，正确的工艺控制来说，第一阶段结束到第二阶段压力设定点的时间应小于0.1秒。

不希望向第二阶段压力转变时出现任何下沉，细而尖的峰，摆动或缓缓滑进第二阶段的压力现象。

下沉会引起流体前锋变得迟疑，造成欠保压或缺料。

细峰或缓慢转变到第二阶段的压力将过度填充型腔，造成飞边。

摆动常造成加工稳定性差。

第六章注塑成型一、简答题1.简单描述一个完整的注塑过程。

塑化物料，注塑，保压冷却，开模，脱模，合模2.注塑制品有何特点。

壁厚均匀；制品上有凸起时，要对称，这样容易加工；为加强凸台的强度．要设筋，并在拐角处加工出圆角；倾斜的凸台或外形会使模具复杂化，而且体积变大，应该设计为和分型面垂直的形状；深的凹进部分．尽可能的集中在制品的同一侧；对于较薄的壁．为避免出现侧凹，可将制品上的凹孔设计成v形槽；所有的拐角处都应有较大的圆角。

3.注塑机有几种类型，包括哪些组成部分。

按传动方式：机械式注塑机，液压式注塑机，机械液压式注塑机按操纵方式：手动注塑机、半自动注塑机、全自动注塑机按塑化方式：柱塞式注塑机、预塑式注塑机、橡胶注塑机包括以下：注射装置、合模装置、液压电气控制系统4.柱塞在柱塞式注塑机中的作用。

柱塞将注塑力传递至聚合物，并将一定的熔料快速注射入模腔。

5.挤出机和注塑机的螺杆有何异同。

注塑机的螺杆存在前进、后退运动，多为尖头，压缩比较小6.为了防止“流涎”现象，喷嘴可采用哪几种形式，描述每种形式的工作原理。

小孔型：孔径小而射程长。

料压闭锁型：利用预塑时熔料的压力，推动喷嘴芯达到防止“流涎”弹簧锁闭式：用弹簧侧向压合顶针。

可控锁闭式：用液（或电、气）动控制顶针开闭7.锁模系统有哪几种型式，描述每种型式的工作原理。

液压式，轴杆式8.注塑机料筒清洗要注意哪些问题。

1.首先使用上要注意操作的问题。

2.如果加工的物料有腐蚀性，且停机后需要一定时间才开机，则要及时对料筒进行清洗。

清洗工作应在料筒加热情况下进行，一般用聚苯乙烯作为清洗料。

在清洗结束后，立即关闭加热开关，并做结束工作。

3.如果是一般物料，清洗时一定要升温到上次实验物料的熔点之上进行清洗，否则螺杆会扭断。

后在降温到所需温度进行实验。

4.清洗时可采用高低不同转速进行清洗，容易洗净。

最后在所需转速清洗，后进行实验。

9.嵌件预热有何意义。

为了装配和使用强度的要求，理解塑件内常常嵌入金属嵌件。

注塑工艺流程图引言注塑是一种常用的塑料加工工艺，广泛应用于制造各种塑料制品。

本文将介绍注塑工艺的基本流程和相关设备的使用。

注塑工艺概述注塑工艺是通过将熔化的塑料注入到模具中，通过冷却和固化形成所需形状的塑料制品。

该工艺主要包括原料准备、熔化注塑、冷却固化和脱模等步骤。

注塑工艺流程图以下是注塑工艺的流程图：1.原料准备：根据产品设计要求选择合适的塑料原料，并进行配料和预处理，如颗粒状塑料的除湿处理。

2.熔化注塑：–模具安装：将合适的模具安装到注塑机上，确保模具的稳定性。

–加热：注塑机加热熔融室中的塑料颗粒，使其达到熔融状态。

–注射：注塑机将熔化的塑料通过螺杆向注射筒内注入，确保塑料充满整个模具腔体。

–压力保持：保持注射筒内的压力，使塑料在模具中充分流动和填充。

–冷却：通过模具的冷却系统，将熔化的塑料迅速冷却，固化成所需形状。

3.冷却固化：–冷却时间：根据塑料的种类和产品的尺寸，设定适当的冷却时间，确保塑料完全固化。

–保压时间：在冷却过程中，保持一定的压力继续施加在塑料上，以保持其形状稳定。

4.脱模：当塑料完全固化后，打开模具，将成品从模具中取出。

–顶出装置：通过顶出装置将成品从模具中顶出。

–切割：对于大型注塑件，可能需要进行切割和去除注塑件上的毛刺。

注塑工艺的优缺点注塑工艺具有以下优点： - 生产效率高：注塑机的生产速度快，可连续生产大批量产品。

- 制品精确：注塑工艺可以生产具有复杂形状和高精度要求的产品。

- 材料适应性强：注塑工艺适用于多种塑料材料，可满足不同产品的需求。

然而，注塑工艺也存在一些缺点： - 设备和模具成本高：注塑机和模具的投资成本较高。

- 改变产品形状困难：一旦模具制造完成，改变产品形状需要重新设计和制造模具。

结论注塑工艺是一种重要的塑料加工工艺，具有高效、高精度和良好的材料适应性等优点。

通过合理选择塑料材料、控制工艺参数和模具设计，可以实现高质量的注塑产品的制造。

在应用注塑工艺时，需要根据具体产品的要求进行工艺流程的设计和优化，确保产品的质量和生产效率。

版本号V1.0注塑成型工艺编制：唐2021年2月目录1.工艺流程.......................................................3.1.1填充阶段1.2保压阶段1.3冷却阶段1.4脱模阶段2.工艺参数.......................................................6.2.1注塑压力2.2注塑时间2.3注塑温度2.4保压压力、时间2.5螺杆背压3.注塑机...........................................................7.3.1卧式注塑机3.2立式注塑机3.3双色注塑机4.注塑模具......................................................10.4.1模具类型4.2注塑模具基本结构1.工艺流程注塑成型工艺过程主要包括合模——填充——保压——冷却——开模——脱模等6个阶段。

这6个阶段直接决定着制品的成型质量，而且这6个阶段是一个完整的连续过程。

1.1填充阶段填充是整个注塑循环过程中的第一步，时间从模具闭合开始注塑算起，到模具型腔填充到大约95%为止。

理论上，填充时间越短，成型效率越高；但是在实际生产中，成型时间（或注塑速度）要受到很多条件的制约。

（1）高速填充。

高速填充时剪切率较高，塑料由于剪切变稀的作用而存在粘度下降的情形，使整体流动阻力降低；局部的粘滞加热影响也会使固化层厚度变薄。

因此在流动控制阶段，填充行为往往取决于待填充的体积大小。

即在流动控制阶段，由于高速填充，熔体的剪切变稀效果往往很大，而薄壁的冷却作用并不明显，于是速率的效用占了上风。

（2）低速填充。

热传导控制低速填充时，剪切率较低，局部粘度较高，流动阻力较大。

由于热塑料补充速率较慢，流动较为缓慢，使热传导效应较为明显，热量迅速为冷模壁带走。

加上较少量的粘滞加热现象，固化层厚度较厚，又进一步增加壁部较薄处的流动阻力。

第1篇一、引言注塑工艺是一种常见的塑料成型工艺，广泛应用于汽车、家电、日用品等领域。

本文将以汽车保险杠的制造为例，详细介绍注塑工艺的流程、关键技术及注意事项。

二、产品概述汽车保险杠是汽车的重要部件，主要用于保护车身和行人，提高汽车的安全性。

随着汽车行业的快速发展，对保险杠的要求越来越高，对注塑工艺的技术要求也越来越严格。

三、注塑工艺流程1. 塑料原料准备首先，根据保险杠的材质要求，选择合适的塑料原料。

常见的塑料原料有聚丙烯（PP）、聚碳酸酯（PC）、ABS等。

在准备原料时，需要对其熔融指数、熔体流动速率等性能指标进行检测，确保原料质量。

2. 塑料熔融将准备好的塑料原料放入注塑机的料筒中，通过加热使塑料熔融。

注塑机的加热温度应根据塑料原料的性能进行调整，以保证塑料熔融均匀。

3. 注塑成型将熔融的塑料注入预先设计好的模具中，模具内部有与保险杠形状相对应的型腔。

在注塑压力的作用下，熔融塑料填充型腔，冷却固化后形成保险杠。

4. 开模取件当塑料完全固化后，打开模具，取出保险杠。

此时，保险杠表面可能存在一些缺陷，如飞边、浇口、冷却不良等，需要进行修整。

5. 后处理对保险杠进行后处理，如表面处理、组装等。

表面处理包括喷漆、电镀、喷塑等，以提高保险杠的美观性和耐腐蚀性。

四、关键技术1. 模具设计模具设计是注塑工艺的关键环节，直接影响保险杠的质量和成本。

在设计模具时，需要考虑以下因素：（1）型腔尺寸：根据保险杠的尺寸要求，确定型腔的尺寸。

（2）浇口位置：浇口位置的选择对熔融塑料的填充和冷却速度有重要影响，应尽量选择靠近型腔中心的位置。

（3）冷却系统：冷却系统对保险杠的成型质量和生产效率有很大影响，应合理设计冷却水道，确保冷却均匀。

2. 注塑参数控制注塑参数包括注射压力、注射速度、保压压力、保压时间、冷却时间等。

在注塑过程中，需要根据塑料原料的性能和模具结构进行调整，以保证保险杠的质量。

3. 塑料原料选择选择合适的塑料原料对保险杠的质量和成本有很大影响。

注塑成型工艺过程一、原料准备注塑成型的第一步是准备原料。

根据生产要求，选择合适的塑料原料，并进行干燥处理，以去除其中的水分。

同时，还需要对原料进行配色和添加助剂等操作，以提高产品的质量和性能。

二、模具准备模具是注塑成型的关键设备，其质量和精度直接影响产品的质量和生产效率。

在注塑前，需要对模具进行检查和调试，确保其结构完整、尺寸精确、表面光洁。

同时，还需要根据产品的大小和形状，调整模具的尺寸和结构，以满足生产要求。

三、注射填充注射填充是注塑成型的核心环节。

在注射过程中，塑料原料被加热熔化，然后通过注射机注入模具中。

注射速度、注射压力、注射温度等参数对产品质量和生产效率有很大的影响，需要合理调整。

四、保压保压是指在注射完成后，保持对模具的压力，以防止塑料收缩和变形。

保压时间、保压压力和保压温度等参数也需要根据产品的大小和形状进行调整，以确保产品的尺寸和形状准确。

五、冷却冷却是指在保压完成后，对模具进行冷却，使塑料定型。

冷却时间的长短对产品质量有很大的影响，如果冷却时间过短，会导致塑料没有完全定型，导致产品出现收缩和变形。

因此，需要根据产品的特性和生产要求，合理调整冷却时间和温度。

六、脱模脱模是指从模具中取出成型的产品。

在脱模过程中，需要注意轻拿轻放，避免产品受到损坏。

同时，还需要对模具进行清理和维护，以延长其使用寿命。

七、后处理后处理是指在脱模后对产品进行必要的处理，如修整、抛光、喷漆等。

后处理可以提高产品的外观质量和耐久性，使其更加符合市场需求。

八、质量检测质量检测是对注塑成型后的产品进行质量检查和性能测试，以确保其符合设计要求和客户要求。

质量检测的内容包括外观检查、尺寸测量、性能测试等。

如果发现有不合格的产品，需要进行返工或报废处理。

同时，还需要对生产过程中的各项工艺参数进行记录和统计，以便对生产过程进行监控和优化。
