液化天然气气化站设计方案

液化天然气气化站的工程设计摘要：作为我国经济发展重要能源的液化天然气，可以代替煤炭能源，降低对生态环境的负面影响。

而且该能源拥有较强节能环保能力，拥有更佳能量密度，应用前景良好。

为让液化天然气进一步扩大使用范围，就要对气化站展开详细工程设计。

本文从选址、工艺流程、消防等多个环节展开系统性设计，旨在为液化天然气大面积推广应用创造良好条件，推动绿色经济健康发展。

关键词：液化天然气；气化站；工程设计前言：采用科学方式应用液化天然气，可以有效降低能源危机，推动我国经济实现可持续发展。

气化站为液化天然气高效应用的一个重要环节，所以要将高质量的工程设计落实到生产管理相关工作中去。

同时在液化天然气使用时，要做好正面推广，让更多民众享受到液化天然气使用的便利性，全面推动经济建设，并将低碳理念传播给民众，为以后绿色发展打下基础。

1落实气化站选址与布设工作对于液化天然气的气化站选址，要以《建筑设计防火规范》（GB50016-2014）与《石油化工企业设计防火规范》（GB50160-2018）等规定为准[1]。

布置设施要以甲类生产场所为准，结合当地风向、地形等因素，综合考量选址工作。

将当地人员集中率小的场所作为首选方案，并要求选址位置全年明火最小。

作为气化站重要构成的生产区，是负责存放用于存储液化天然气的储罐和将液态转化为气态的气化区，还有对天然气气压调节的调压区也在生产区中。

要求使用两米以上高度的墙体，将气化站四周包围，并增设两个用于运输液化天然气的大门，在辅助区则要增加用于人员进入、离开气化站的两个大门，保证生产运输与人流通道分别在气化站的两侧位置，避免出现安全意外。

储槽要以单排设置，并利用围堰将储槽进行保护，预防在气体存储时发生防泄漏风险。

主汽化器要以两组轮换式工作，每隔两个小时进行汽化器的切换，并增设水浴式汽化器，可以有效预防主汽化器在产生系统故障时，无法让液化天然气汽化，保证生产设备安全性。

也可以预防生产环境温度异常，保护管道安全。

液化天然气（LNG）气化站施工方案及组织设计目录一、企业简介------------------------------------------------ 4二、工作范围------------------------------------------------ 4三、交货周期及地点------------------------------------------ 4四、支付条款------------------------------------------------ 5五、工程报价------------------------------------------------ 6六、技术部分------------------------------------------------ 9 6。

1 总论----------------------------------------------------- 9 6.2设计思路------------------------------------------------- 10 6.3 LNG站工艺流程------------------------------------------- 10 6。

4 供货范围------------------------------------------------ 11 6。

5 主体设备特性参数---------------------------------------- 13 6.6工艺控制系统--------------------------------------------- 16 6。

7 安装调试------------------------------------------------ 17 七、现场图片----------------------------------------------- 18一、企业简介XXXX有限公司成立于2012年X月，注册资本金XXXX万元人民币，注册地址：XX市XXXX区XXXX产业园区,主营业务为城市燃气经营、燃气设备；燃气应用技术开发、咨询、服务及转让.公司为专业配套销售公司,主要承担LNG、CNG等能源的开发及销售。

液化天然气（LNG）气化站施工方案及组织设计目录一、企业简介----------------------------------------------- 1二、工作范围----------------------------------------------- 2三、交货周期及地点----------------------------------------- 2四、支付条款----------------------------------------------- 2五、工程报价----------------------------------------------- 3六、技术部分----------------------------------------------- 66.1 总论----------------------------------------------------- 66.2设计思路------------------------------------------------- 76.3 LNG站工艺流程------------------------------------------- 76.4 供货范围------------------------------------------------- 86.5 主体设备特性参数---------------------------------------- 106.6工艺控制系统-------------------------------------------- 136.7 安装调试------------------------------------------------ 14七、现场图片---------------------------------------------- 14一、企业简介XXXX有限公司成立于2012年X月，注册资本金XXXX万元人民币，注册地址:XX 市XXXX区XXXX产业园区,主营业务为城市燃气经营、燃气设备；燃气应用技术开发、咨询、服务及转让。

lng液化天然气气化站设计标准液化天然气（LNG）是一种清洁、高效的能源，被广泛应用于城市燃气、工业燃料和交通运输等领域。

在液化天然气产业链中，气化站是将液化天然气转化为天然气的重要设施，它的设计标准直接关系到安全性、经济性和环保性。

本文将介绍液化天然气气化站设计标准的相关内容，并对气化站的安全设计、工艺设计、设备选择等方面进行详细探讨。

一、气化站的基本原理液化天然气气化站是将液化天然气转化为天然气的设施，其基本原理是通过加热液化天然气，将其转化为气态天然气。

气化站一般包括液化气储存设施、气化装置、加热设备、控制系统等组成。

在气化过程中，需要考虑储存设施的安全性、气化装置的稳定性、加热设备的能效和控制系统的可靠性。

二、气化站的安全设计1.环境安全气化站应建立健全的环境管理体系，防止液化天然气泄漏对环境造成污染。

应选择远离居民区、交通要道和工业区的场地建设气化站，保障周边环境的安全。

2.生产安全气化站应符合相关的安全生产法律法规和标准，建立健全的安全管理制度，加强对设备和人员的安全培训，确保气化站的生产安全。

3.火灾爆炸安全在液化天然气气化过程中，需要防止火灾和爆炸的发生。

因此，气化站应配备火灾报警系统、爆炸防护设施、紧急排放装置等设备，确保在危险情况下能够及时采取应急措施。

4.技术安全气化装置是气化站的核心设备，其安全性直接关系到气化站的安全生产。

气化装置应选择可靠的技术供应商，并严格按照设计标准进行施工和验收，确保其技术安全性。

三、气化站的工艺设计1.制冷系统气化站的制冷系统是将液化天然气冷却至低温的关键设备，其工艺设计应考虑制冷剂的选择、制冷效率及节能性等问题。

2.蒸汽加热系统气化站的蒸汽加热系统是将液化天然气加热到一定温度的关键设备，其工艺设计应考虑加热效率、蒸汽消耗及设备稳定性等问题。

3.控制系统气化站的控制系统是保障气化过程稳定运行的关键设备，其工艺设计应考虑控制精度、系统可靠性及人机界面友好性等问题。

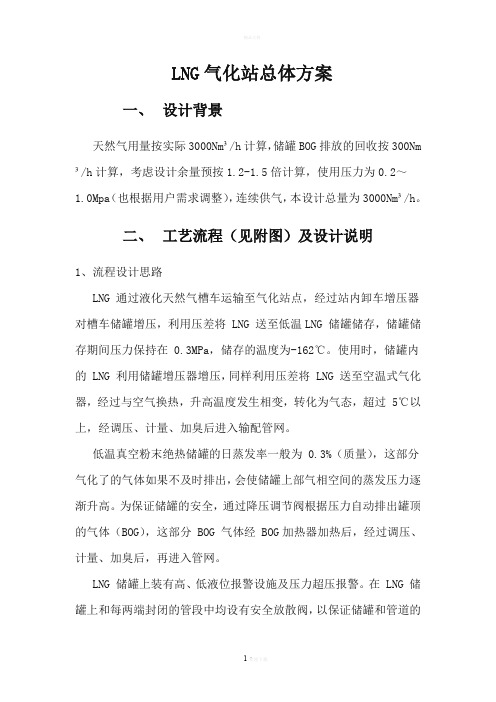

LNG气化站总体方案一、设计背景天然气用量按实际3000Nm³/h计算，储罐BOG排放的回收按300Nm ³/h计算，考虑设计余量预按1.2-1.5倍计算，使用压力为0.2～1.0Mpa（也根据用户需求调整），连续供气，本设计总量为3000Nm³/h。

二、工艺流程（见附图）及设计说明1、流程设计思路LNG 通过液化天然气槽车运输至气化站点，经过站内卸车增压器对槽车储罐增压，利用压差将 LNG 送至低温LNG 储罐储存，储罐储存期间压力保持在 0.3MPa，储存的温度为-162℃。

使用时，储罐内的 LNG 利用储罐增压器增压，同样利用压差将 LNG 送至空温式气化器，经过与空气换热，升高温度发生相变，转化为气态，超过 5℃以上，经调压、计量、加臭后进入输配管网。

低温真空粉末绝热储罐的日蒸发率一般为 0.3%（质量），这部分气化了的气体如果不及时排出，会使储罐上部气相空间的蒸发压力逐渐升高。

为保证储罐的安全，通过降压调节阀根据压力自动排出罐顶的气体（BOG），这部分 BOG 气体经 BOG加热器加热后，经过调压、计量、加臭后，再进入管网。

LNG 储罐上装有高、低液位报警设施及压力超压报警。

在 LNG 储罐上和每两端封闭的管段中均设有安全放散阀，以保证储罐和管道的安全，安全放散的气体经 EAG 加热器加热后直接通过放空管放空。

三、设备配置及各工艺说明1、设备配置表及初步报价备注：初步报价中仅包含现场工艺设备，不含运输、安装及现场安装材料等费用。

2、卸车工艺槽车到达指定地点后，通过金属软管与槽车对应的出液口、增压液相口、气相口的法兰连接。

槽车的LNG经卸车增压器、槽车增压气相阀后返回至槽车气相，以此到达给槽车增压的目的。

当槽车压力大于储罐压力后，通过压差，槽车LNG经卸车紧急切断阀、止回阀、储罐上进液阀进入储罐；同时具备泵卸车能力，通过泵将槽车内液体加压抽入储罐，大大加快卸车时间。

液化天然气气化站设计方案1.总论1.1 项目概况1.1.1建设单位广东新捷燃气有限公司1.1.2项目名称潮州市雅然陶瓷工艺制作有限公司液化天然气(LNG)气化站1.1.3建设规模（1）本站为LNG气化站，给企业生产用气提供清洁燃料。

（2）设计规模：气相10X104Nm3/d，总库容200 Nm3/d（一期）。

（3）站内主要设备见表1-11.1.4建设单位概况广东新捷燃气有限公司主要从事液化天然气的储存、供气、销售，年销售量达5000余吨LNG，供应潮州市及潮安县各类陶瓷工业企业。

主要为当地陶瓷行业、机械行业、金属行业等工业企业供气。

1.1.5项目目标项目通过使企业使用清洁燃料，然后在潮安境内逐步推广，为企业节省资金，并落实节能减排的国策，使潮州市环境最佳化，经济效益最大化。

1.1.6项目建设的必要性及意义1.1.6.1项目建设的必要性城市燃气是现代城市建设不可缺少的重要基础性市政设施；又是一种优质的能源。

城市管道燃气化又是基础设施的根本体现。

从总体上讲，我国的城市燃气建设，起步较晚，而且发展水平也不平衡，尽管国内省会城市和一些大城市都经历了煤制气、油制气等建设发展过程，这显然给国家和地方财政、经济发展背上包袱，显示出其建设的不经济性与城市燃气的发展不相吻合。

近几年来，在广东地区液化石油气得到很大的发展，但其能源利用率低，安全可靠性差，仅仅作为一种过渡性和临时燃料使用方式，终必会被天然气所代替。

根据这一现状，省内其它沿海城市，特别是深圳、广州等地自八十年代初，借鉴国外和香港地区小区中央管道燃气供气的成功经验，结合当地的城市建设和地理等特点，在全国率先进行液化石油气管道供气的城市燃气建设，并获得液化石油气气化和供气的成功经验和进一步发展液化石油气供应的应用技术。

根据我国的能源特点及近几年城市燃气发展现状，沿海城市发展的总体指导思想为：城镇燃气建设前期的气源以液化石油气为主，以瓶装液化石油气作为过渡，逐步改用管道供气，最终发展到与天然气供应相接轨。

LNG气化站施工方案设计
LNG气化站是将液化天然气（LNG）通过适当的设备进行气化，使其转化为可燃气体供应给用户使用的设施。

LNG气化站的施工方案设计需要考虑诸多因素，如设备选型、管道布局、安全措施等等。

以下是一个LNG 气化站施工方案设计的简要介绍。

首先，在LNG气化站的施工方案设计中，需要进行设备选型。

这包括选择适当的气化设备、储罐、泵等设备，确保其能够满足气化站的需求，并具有高效、可靠和安全的特点。

其次，需要进行管道布局设计。

根据气化站的实际情况，合理布置进气管道、出气管道和废气排放管道，确保气体流动的畅通，并减少能量损失。

此外，施工方案设计中需要考虑安全措施。

针对LNG气化站的安全问题，应采取各种措施，如安装适当的安全装置、设置火灾报警系统、建立应急预案等，确保气化站的安全运行。

此外，施工方案设计还应考虑环境保护。

在LNG气化站建设过程中，应尽量减少对环境的污染，采取相应的环保措施，如低氮燃烧技术、废气处理设施等，确保气化站对环境的影响最小化。

最后，人员培训和管理也是LNG气化站施工方案设计的重要内容。

在施工过程中，需要对参与施工的工作人员进行培训，使其熟悉相关操作规程和安全措施，并建立完善的管理制度，确保安全施工。

综上所述，LNG气化站施工方案设计需要综合考虑设备选型、管道布局、安全措施、环境保护和人员培训等因素。

通过科学合理的施工方案设计，可以确保LNG气化站的安全高效运行，为用户提供可靠的能源供应。

液化天然气气化站施工方案及组织设计一、施工方案：1.市场调研与可行性分析：在进行液化天然气气化站施工之前，需要做市场调研和可行性分析，确定项目的潜在需求和可行性，以确保投资的有效性。

2.地点选择与土地准备：选择适合建设液化天然气气化站的地点，并进行土地准备工作，包括土地清理、平整和测量等。

3.设计与工程规划：进行液化天然气气化站的设计和工程规划，确保按照安全、环保和高效的原则进行设计，并满足相关法规和标准的要求。

4.采购与供应链管理：在建设液化天然气气化站的过程中，需要采购各种设备和物资，确保供应链的顺畅，并在施工期间进行管理和监控。

5.施工与安装：按照施工方案进行施工和设备安装，包括土建、机电设备、管道系统等，确保施工质量和时间进度。

6.调试与试运行：在施工完成后，进行设备的调试和试运行，确保设备的正常运行和性能的稳定。

7.安全与环保措施：在液化天然气气化站的施工过程中，要加强安全和环保措施，确保施工人员的安全和保护环境。

8.竣工验收与运营交接：完成施工后，进行竣工验收，包括安全、质量和性能等方面的验收，并完成运营交接工作。

二、组织设计：1.项目经理：负责整个液化天然气气化站施工的管理和协调，包括项目进度、资金、质量和安全等方面的管理。

3.供应链经理：负责采购和供应链的管理，确保施工物资的供应和管理。

4.施工队长：负责现场施工工作的组织和协调，包括人员和设备的调度。

5.安全主管：负责施工安全的管理和监督，制定并执行安全措施和规定。

6.质量主管：负责施工质量的控制和监督，确保施工质量符合标准和要求。

7.管理人员：负责施工过程中的日常管理工作，包括人员管理和项目资料的管理。

8.审计员：负责对施工过程进行审计和监督，确保施工的合规性和效益。

以上是液化天然气气化站施工方案及组织设计的一个简要介绍，具体施工方案和组织设计需要根据具体情况来进行制定。

同时，在施工过程中，要加强沟通和协调，确保施工的顺利进行。

液化天然气瓶组气化站供气方案及安全运行天然气作为一种安全、清洁能源，在城镇、乡村及工业企业应用越来越广泛。

液化天然气瓶组供气投资省、占地小、周期短、易于操作、安全可靠，对于燃气管道尚未敷设到位的城镇和企业来讲是很便利的。

本文以作者集团内配套钢结构企业为例，介绍液化天然气瓶组气化站供气方案设计以及运行安全事项。

标签：液化天然气；运行；安全1 总体设计方案（1）工程概况。

本文配套钢结构企业位于东莞市麻涌镇，主要制作船舶上层建筑，天然气主要用于钢板切割、食堂，每日最高运行10小时，全年365天开工。

用气量预测见表1。

工程主要是在建设1座露天的液化天然气瓶组气化站为生产生活提供气源。

企业内低压天燃气管道主要设计为枝状，气站一路主管道出来后分三个支管，分别为钢加车间、组装场地和食堂供气。

（2）设计内容。

液化天然气瓶组供气系统主要包括场站工程、管网工程两大部分，其中场站工程主要包括气瓶储存、供液、气化、调压、加臭、计量、安全放散等；管网工程主要包括站内及出站后燃气管道的布局、管径计算、阀门和阻火器的设置、安全措施等。

本文主要介绍场站工程的设计及安全运行。

（3）工艺流程。

液化天然气瓶组供气系统供气工艺流程：液化天然气瓶组——汇流排——气化器——调压装置——加臭计量——总管道。

在汇流排区将液化天然气钢瓶通过金属软管与汇流排的气相、液相管道相连，液化天然气进入到空温式气化器后，在气化器内气化为气态的天然气，经过调压、加臭和计量后进入站内燃气主管道，然后分别进入各支管。

（4）设计方案。

1）设计规模：根据生产用气量预测（见表1），计算最大日用气量：2158m3，按日均工作10h计，则最大用气量：215.8m3/h，适当考虑余量，最后采用最大用气量300m3/h；2）总图说明：该液化天然气瓶组气化站占地面积约280m2，站内设1个值班室，四周设2.2m高的实体围墙，站内设备均露天设置，并设置遮雨、遮阳棚。

（5）主要设备。

lng液化天然气气化站设计标准液化天然气（LNG）气化站设计标准液化天然气（LNG）气化站是将储存的液化天然气转化为气态天然气的装置，用于供应天然气给用户或输送至管道网络。

其设计标准主要包括设计参数、布置设计、安全设计、环保设计、自动化设计等方面。

一、设计参数液化天然气气化站的设计参数应根据供应规模、供气压力、气化温度、排放标准等要求确定。

设计参数应考虑最大供气量、最高供气压力、气化温度控制范围、压力损失、有害气体排放限制等因素。

二、布置设计液化天然气气化站的布局应符合安全要求和运行便利性。

气化站应设置在远离居民区、工业区和易燃易爆物存放区的安全区域内。

站内设备布置要合理紧凑，便于操作和维护。

不同组件之间应符合安全距离，并设有防爆和防火措施。

三、安全设计液化天然气气化站的安全设计应满足相关法规和标准的要求，确保安全生产。

应考虑火灾、爆炸、泄露等安全风险，采取必要的安全防护设施。

安全阀、泄放管道、火灾报警系统、紧急切断装置等安全设备应设置齐全，并定期检修和测试。

四、环保设计液化天然气气化站的环保设计应符合国家的环境保护要求。

应采用先进的气体处理技术，减少氮氧化物、有害气体和颗粒物的排放。

应设置废气处理装置，如催化转化器、吸收器等，有效减少大气污染物的排放。

五、自动化设计液化天然气气化站的自动化设计应考虑自动化程度和可靠性，实现自动监测、控制和报警。

应选用可靠的自动化系统，实时监测气化过程、压力、温度、流量等参数，并能实现远程操作和故障报警。

总之，液化天然气气化站的设计标准应综合考虑设计参数、布局、安全、环保和自动化等因素，确保气化过程的稳定性、安全性和环保性。

此外，设计标准还应根据国家的法规和标准进行调整，以确保液化天然气气化站的设计符合国家的安全和环保要求。
