大型液化天然气储罐设计

LNG储罐基本设计参数LNG（液化天然气）储罐是用于存储液化天然气的大型容器，它是气体工业中的重要设备之一、LNG储罐的基本设计参数包括容量、压力、温度、材质、结构等。

1.容量：LNG储罐的容量是根据需求来确定的，通常以千立方米（m³）或万立方米（10^4m³）为单位。

储罐的容量不仅受到项目规模、天然气需求量以及供应链的要求等因素的影响，还需要根据预计的维持时间来确定。

一般来说，大型LNG储罐的容量可以达到10万立方米以上。

2.压力：LNG储罐通常以低温低压状态下工作，压力一般在0.13至0.26兆帕（MPa）之间。

根据储罐内的LNG液面高度，可以通过气体体积的比例关系，推算出所需的工作压力。

储罐的压力必须在安全范围内，以保证系统的正常运行。

3.温度：由于LNG是通过降低温度至-160°C以下而液化的，因此LNG储罐必须能够保持低温环境。

储罐的设计必须考虑有效的绝热措施，以减少热量传递和热损失。

通常，储罐的外表面会有一层防护层，如聚氨酯泡沫或玻璃棉，来提供保温效果。

4.材质：由于LNG的低温特性，储罐的材质必须能够耐受极低温的环境。

常用的材质包括碳钢、不锈钢、铝合金等。

碳钢通常用于内部容器，而不锈钢或铝合金多用于外部防护层。

此外，材质的选择还要根据设计寿命、可靠性和成本等因素进行考虑。

5.结构：LNG储罐的结构主要包括内罐和外罐。

内罐是LNG液体的主要容器，具有密封性能和耐低温特性，一般由钢制成。

外罐是用于保护内罐和提供绝热作用的层，通常由混凝土或钢结构建造。

储罐的结构设计必须具备足够的强度和稳定性，以抵抗外部压力和温度变化。

6.安全性：综上所述，LNG储罐的基本设计参数包括容量、压力、温度、材质、结构等。

这些参数的确定需要考虑到项目需求、安全性要求和环境要素等因素，以确保储罐的正常运行和可靠性。

液化天然气储罐区设计
首先，储罐大小和数量是储罐区设计的首要考虑因素。

液化天然气储罐的大小和数量要根据实际需求和预期储存量来确定。

通常来说，储罐的容量应该足够满足所需天然气的储存，同时要考虑到生产需求和储罐的维护周期，以便在必要时进行储罐的清洗、维修和更换。

储罐的数量也需要考虑到天然气的供应压力和储罐的使用寿命等因素。

其次，储罐区的排列和布局也是一个重要的设计考虑因素。

液化天然气储罐应该采用合适的排列方式，以便提供足够的安全间距和适当的操作空间。

储罐之间的间距应该满足法定要求，并考虑到紧急情况下的疏散和救援活动。

储罐区的布局应该便于日常操作和维护，并提供充足的通风和防火措施，以减少事故的发生和蔓延。

第三，安全防护措施是液化天然气储罐区设计中不可忽视的一部分。

储罐区应该配备适当的安全设备，如气体泄漏和火灾报警系统、灭火器、应急照明等。

此外，储罐区还应该有足够的消防水源，并设有消防车辆、灭火器和灭火剂等设备。

储罐区的工作人员应该接受足够的安全培训，并严格遵守相关操作规程和安全操作程序。

最后，液化天然气储罐区设计还应考虑到对环境的影响。

储罐区的选址应避免对周围环境和居民造成不利影响，如空气污染、噪音污染和地下水污染等。

在储罐区建设和运营过程中，应采取合适的措施，以减少对土壤、水源和生态环境的不良影响。

如果必要，还应制定应急预案，以应对可能发生的环境事故。

综上所述，液化天然气储罐区设计需要综合考虑储罐大小和数量、储罐的排列和布局、安全防护措施以及环境影响等因素。

只有在全面考虑这些因素的基础上，才能设计出安全可靠、环保合规的液化天然气储罐区。

万立方米LNG储罐设计LNG（液化天然气）储罐是用于储存液化天然气的容器，其设计是基于液化天然气的物理特性和存储需求。

液化天然气是指将天然气冷却至约-162摄氏度使其气态变为液态，以方便储存和运输。

1.确定储罐容量：在设计LNG储罐之前，首先需要确定储存的LNG容量。

由于LNG的体积大约为气态天然气的1/600，因此1万立方米的LNG 储罐可以储存大约6000万立方米的天然气。

2.确定储罐的外形和结构：LNG储罐通常采用圆柱形或球形结构，以最大化储存容量。

储罐的材料通常采用高强度钢材，以保证其承受LNG的低温和高压。

3.保温设计：LNG储罐需要具备良好的保温性能以防止液化天然气过快的升温。

为此，储罐通常会在外部设置保温层，以限制热量的传递。

保温层可以采用聚苯乙烯（EPS）、玻璃纤维等材料制成。

4.安全性设计：LNG是易燃易爆的物质，其储存涉及到较高的安全风险。

因此，LNG储罐的设计需要考虑到多重安全措施，如防火措施、泄漏检测系统、紧急排气系统等。

5.排放和泄漏控制：LNG储罐需要合理设计排放和泄漏管道，以确保在操作过程中能够控制和处理任何可能的泄漏。

6.底部设计：LNG储罐的底部设计要求具备一定的结构强度，以承受储罐内部的液化天然气重量和压力。

通常，底部会设置一个集液室，用于收集并处理液相LNG。

7.对外界环境的适应能力：LNG储罐需要适应不同的气候条件和环境影响，以确保其安全运行。

这可能需要考虑到地震、风力、雪负荷等外界影响因素。

以上是万立方米LNG储罐设计的基本要点，每个设计工程可能会根据具体要求有所不同。

LNG储罐的设计不仅需要考虑到储存需求和功能要求，还需要充分满足安全性和环境要求，以确保设备的长期稳定运行。

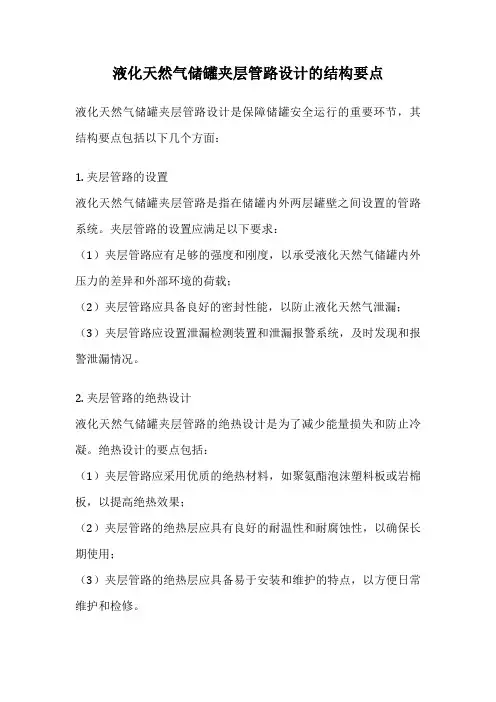

液化天然气储罐夹层管路设计的结构要点液化天然气储罐夹层管路设计是保障储罐安全运行的重要环节，其结构要点包括以下几个方面：1. 夹层管路的设置液化天然气储罐夹层管路是指在储罐内外两层罐壁之间设置的管路系统。

夹层管路的设置应满足以下要求：（1）夹层管路应有足够的强度和刚度，以承受液化天然气储罐内外压力的差异和外部环境的荷载；（2）夹层管路应具备良好的密封性能，以防止液化天然气泄漏；（3）夹层管路应设置泄漏检测装置和泄漏报警系统，及时发现和报警泄漏情况。

2. 夹层管路的绝热设计液化天然气储罐夹层管路的绝热设计是为了减少能量损失和防止冷凝。

绝热设计的要点包括：（1）夹层管路应采用优质的绝热材料，如聚氨酯泡沫塑料板或岩棉板，以提高绝热效果；（2）夹层管路的绝热层应具有良好的耐温性和耐腐蚀性，以确保长期使用；（3）夹层管路的绝热层应具备易于安装和维护的特点，以方便日常维护和检修。

3. 夹层管路的排水设计液化天然气储罐夹层管路的排水设计是为了防止夹层内积聚水分，导致腐蚀和结冰。

排水设计的要点包括：（1）夹层管路应设置合理的排水口和排水管道，以确保夹层内的水分及时排除；（2）夹层管路的排水口应设置在低点位置，以利于水分的自然排除；（3）夹层管路的排水口和排水管道应具备良好的密封性能，以防止液化天然气的泄漏。

4. 夹层管路的防火设计液化天然气储罐夹层管路的防火设计是为了减少火灾风险和扩散。

防火设计的要点包括：（1）夹层管路应具备较高的耐火性能，以阻止火势向夹层传播；（2）夹层管路应设置火灾报警装置和自动灭火系统，以及时控制和扑灭火灾；（3）夹层管路的防火设计应符合相关的安全标准和规范，以确保储罐的安全运行。

液化天然气储罐夹层管路设计的结构要点包括夹层管路的设置、绝热设计、排水设计和防火设计。

这些要点的合理设计和实施能有效提高储罐的安全性能，保障液化天然气储罐的安全运行。

100立方圆柱液化天然气储罐标准尺寸知识专题：探索天然气储存之美标题：100立方圆柱液化天然气储罐标准尺寸一、引言在当今环保意识日益增强的社会背景下，液化天然气成为了一种备受关注的清洁能源。

而液化天然气储罐作为其储存设施的重要组成部分，自然也备受关注。

本文将重点探讨100立方圆柱液化天然气储罐标准尺寸，以期帮助读者更好地了解这一领域。

二、100立方圆柱液化天然气储罐标准尺寸的概述100立方圆柱液化天然气储罐，顾名思义，是指储存液化天然气的容器，其容积为100立方。

按照国家标准，这种储罐的标准尺寸一般为直径为5m，高度为20m。

这一尺寸既能够满足储存需求，又能在一定程度上降低成本并提高效率。

三、100立方圆柱液化天然气储罐标准尺寸的优势1. 经济性：标准尺寸的设计能够在一定程度上降低生产成本，使其更具经济性。

2. 储存效率：适中的尺寸既能够满足储存需求，又能够充分利用储存空间，提高储存效率。

四、100立方圆柱液化天然气储罐标准尺寸的应用领域100立方圆柱液化天然气储罐的标准尺寸在各个领域都有着广泛的应用。

首先是工业领域，这种尺寸的储罐能够满足一般工业生产的储存需求。

其次是民用领域，比如燃气小区、工业园区等都可以使用这种规格的储罐。

再次是商业领域，像加油站、物流园区等也可以选择这种储罐。

五、总结与回顾通过对100立方圆柱液化天然气储罐标准尺寸的探讨，我们可以得出结论：其标准尺寸设计既经济实用，又能够满足储存需求。

在实际应用中，这种尺寸的储罐被广泛应用于各个领域。

六、个人观点与理解我个人认为，100立方圆柱液化天然气储罐标准尺寸的设计充分考虑了经济性和实用性，是一种符合实际需求的尺寸设计。

在未来，随着液化天然气的应用会越来越广泛，这种尺寸的储罐也将会得到更多的应用和发展。

七、文章结束语通过本文的阐述，希望读者能对100立方圆柱液化天然气储罐标准尺寸有一个更深入的了解。

也希望本文能够为促进环保、清洁能源的发展做出一定的贡献。

20万立方米LNG储罐设计LNG（液化天然气）储罐是用于储存液态天然气的设施，通常是由钢制或混凝土制成。

它们被广泛应用于天然气供应链的各个环节，包括天然气开采、运输、储存和分销。

本篇文章将讨论一个20万立方米LNG储罐的设计。

首先，设计一个20万立方米LNG储罐需要考虑以下几个关键因素：1.储罐结构：LNG储罐可以采用钢制或混凝土结构。

钢制储罐通常采用钢板组成圆筒形储罐，具有较高的强度和耐腐蚀性。

混凝土储罐通常具有较低的成本和更长的使用寿命，但施工周期相对较长。

2.安全性：LNG是高压低温液体，需要采取多种措施来确保储罐的安全性。

例如，储罐应具有良好的绝热性能，以保持低温状态并减少液化气体的蒸发。

此外，储罐还应配备安全阀和泄漏探测系统，以应对潜在的危险情况。

3.储罐容量：20万立方米的LNG储罐可以满足相对大规模的天然气需求。

储罐的容量应根据供需情况和储存周期进行评估，并确保足够的储存量供应天然气。

4.环境影响：LNG储罐的设计应考虑其对周围环境的潜在影响。

例如，储罐应位于安全距离内，以减少爆炸风险。

此外，储罐的绝热材料和排放控制系统应设计为减少温室气体和其他污染物的排放。

5.维护和运营：LNG储罐的设计应兼顾维护和运营的需求。

例如，储罐应具备易于检查和维修的结构，并配备必要的设备，如泵和阀门等。

针对以上要求，一个20万立方米的LNG储罐设计可以遵循以下步骤：2.安全性分析：进行安全性分析，评估潜在的风险和威胁，并设计相应的安全措施。

例如，采用多层绝热材料和防雷设备来降低储罐的温度和爆炸风险。

3.结构设计：选择合适的储罐结构，并进行结构设计。

对于钢制储罐，需要进行材料选择、焊接和腐蚀保护等方面的设计。

对于混凝土储罐，需要进行形状设计、混凝土配比和防渗处理等方面的设计。

4.绝热设计：设计合理的绝热系统，以保持LNG的低温状态。

这可以通过选择合适的绝热材料、设计合理的层次和厚度以及采用外保温措施等方式实现。
