储罐区的防火设计

储罐区防火堤设计规范储罐区是各类石化企业、石油化工企业必不可少的设施，储罐区的防火堤设计是确保储罐区安全的重要保障措施之一。

本文将从设计规范的角度出发，探讨储罐区防火堤的设计规范。

一、防火堤的基本要求1. 防火堤应完全包围储罐区，具备防火抗爆炸能力。

2. 防火堤应为封闭式或半封闭式结构，避免火灾蔓延。

3. 防火堤的高度应符合规定要求，以抑制火势蔓延。

4. 防火堤应具备防雷电、防静电等功能，以防止点火源的产生。

二、防火堤的设计参数1. 防火堤的高度：高度应根据储罐类型、储罐数量等因素确定，通常建议不低于储罐高度的1.5倍。

2. 防火堤的宽度：宽度应根据储罐体积、距离等因素确定，通常建议不低于储罐半径的1.5倍。

3. 防火堤的厚度：厚度应满足结构强度要求，通常建议不低于30厘米。

4. 防火堤的土方开挖及回填：土方开挖时应留意地下管线、电缆等，回填土应经过充实、夯实等工艺处理，以确保土体的稳定性。

三、防火堤的结构设计1. 防火堤应采用耐火材料进行结构设计，如混凝土、耐火砖等。

2. 防火堤应具备防漏堤功能，可采用防渗漏材料进行处理。

3. 防火堤应具备防破堤功能，可采用加固措施，如设置加强钢筋等。

4. 防火堤应具备通风功能，可设置通风孔、通风系统等，以避免积水、沼气等产生。

四、防火堤的维护管理1. 防火堤应定期检查，及时修复破损、裂缝等问题。

2. 防火堤应定期清理，保持防火堤内外的清洁。

3. 防火堤应进行可燃物清理，如杂草、垃圾等，以防止火源引发事故。

4. 防火堤应建立完善的管理制度，确保防火堤的有效运行。

综上所述，储罐区防火堤的设计规范包括：基本要求、设计参数、结构设计和维护管理等方面的规定。

储罐区防火堤的设计规范的严格执行，能够有效提高储罐区的防火抗爆炸能力，保障企业生产安全。

储罐区防火堤设计危险性储罐区防火堤设计——前言（1）火灾危险性为甲、乙、丙类的液体储罐或储罐组，应设置防火堤，防止储罐爆炸起火时液体到处流散，造成火灾蔓延扩大。

由于防火堤貌似简单，往往没有引起人们足够的重视，在实际设计中，总是存在这样那样的问题，就防火堤的设计浅谈几点认识与看法。

储罐区防火堤设计——防火堤的设置条件（2）不是所有可燃液体储罐都需要设防火堤。

据现行有关规范规定，下列情况之一的储罐、堆场，如有防止液体流散的设施，可不设防火堤：1．闪点超过120℃的液体储罐、储罐区。

近年沿海地区的新建港区大量出现棕榈油成品油罐区，该油品为食用油，闪点远大于120℃，属于比较安全的可燃液体。

出于运输成本考虑油罐区紧靠码头，用地十分紧张，因此，该类罐区往往不设防火堤，只设置了简易围堤，以保障基本安全。

2．桶装的乙、丙类液体堆场。

例如桶装润滑油等，为便于运输中转，往往不设防火堤。

3．甲类液体半露天堆场。

这类半露天堆场常常是一些有盖无墙的棚房，例如液化石油气实瓶间，一般不设防火堤。

除了上述几类情形，根据现行国家规范的有关规定，甲、乙、丙类液体的地上、半地下储罐或储罐组，应设置非燃烧材料的防火堤。

储罐区防火堤设计——防火堤的基本要求（3）防火堤的根本目的是临时存放围堤内储罐的事故漏油，防止漏油到处流淌，因此，它的基本要求有两个：其一是防火堤有效容积应能容纳事故漏油；其二是防火堤的设计强度应能承受所纳油品的静压力。

简单地说，就是要满足“装得下”和“装得稳”的要求。

防火堤的有效容积在《建筑设计防火规范》（GBJ16-87，1997年版，以下简称《建规》）和《石油库设计规范》（GBJ74-84，以下简称《石规》都有明确规定：1．对于固定顶罐，不应小于最大罐容量；2．对于内、外浮顶罐，不应小于最大罐容量的一半；3．当固定顶罐与内、外浮顶罐布置在同一组时，取上述两款最大值；4．对于半地下油罐，规定同上，但油罐容量按其高出地面那部分与容量计算。

储罐区防火堤设计规范本文介绍了储罐区防火堤设计规范的相关条文说明。

其中，油罐组防火堤的布置需要满足一定的要求，包括油罐罐壁到防火堤内堤脚线的距离、相邻油罐组防火堤外侧堤脚线之间留有不小于7m的消防空地等。

此外，油罐区成组布置时，需要考虑油罐容量大小、数量以及布置的排数等因素。

为了控制火灾范围和损失，规定油罐组防火堤内有效容积不应小于油罐组内一个最大油罐的容积。

同时，针对不同类型的油品，也有不同的布置规定。

例如，储存丙B类油品的油罐可以布置成4排，以节约用地和投资。

总之，储罐区防火堤的设计规范对于安全生产至关重要，需要严格遵守各项要求，确保人员和财产的安全。

浮顶罐(包括内浮顶罐)因为浮顶下面基本上没有气体空间，所以不容易发生爆炸。

即使发生爆炸，也只会将浮顶盘掀掉，不会破坏油罐的下部。

因此，油体流出油罐的可能性较小，即使有些油体流出，其量也不会太大。

对于浮顶罐来说，防火堤内的有效容积应该规定不少于最大储罐容积的二分之一，这样比较安全。

防火堤的高度下限规定为1.0m，是为了防止消防水及泡沫液外溢，同时也是为了限制罐组占地面积过大。

防火堤的高度上限规定为2.2m，从外侧计算，主要考虑满足消防操作视野的要求。

同时，也考虑到单罐容积和储罐组容积越来越大，储罐区占地面积急剧增加，为了减少占地，并尽可能增大防火堤的有效容积。

根据隔堤的定义及其功能，将隔堤的高度规定为0.5～0.8m是合适的，既满足功能要求，又简化了结构尺寸。

国外NF-PA 30 1990年版规定隔堤的高度为450mm。

为了统一计算方法，本条给出了防火堤有效容积的计算公式。

公式中各参数的图示见图1.防火堤内场地地面设计是一个比较复杂的问题，难以用一个统一的标准来要求。

因此，本次制订根据调研结果分别对待。

对于大部分地区，为了排除雨水或消防水，堤内地面均应有不小于0.5%的设计地面坡度。

调研发现，湿陷性黄土、膨胀土、盐渍土地区，在降雨或喷淋试水后地面产生沉降或膨胀，可能危害到储罐和防火堤的基础安全，所以应采取预防措施，防止水害。

储罐区防火堤设计规范
储罐区防火堤设计规范
储罐区是一个特殊的工业区域，其中充满了易燃易爆的物质，为了避免发生火灾，储罐区的防火堤的设计规范尤为重要。

首先，储罐区防火堤应建在储罐区外，防火堤应具备足够的阻燃效果，如采用阻燃材料进行砌块嵌垫等建筑技术。

同时，建设防火堤时还需要利用水池，用于放置灭火车，方便抢险救灾。

其次，储罐区防火堤的铺设也有讲究，必须按照国家有关规定铺设，选择良好的储罐区自然环境，选择风流平缓，地面平整的地块，做到无垂直及水平坡度。

同时，防火堤的外围还需要围以防火防护挡墙，墙板材质可以根据火场的严重性作出不同的选择。

此外，储罐区防火堤设计必须根据辖区内储罐区的特点，以及当地的气候条件来把控，有时也可以考虑建设一个沙化挡土堤等沙堤，保护储罐区的安全。

总的来说，储罐区的防火堤的设计规范需要根据现场条件严格进行划分，为了避免出现火灾，以达到有效防护储罐区以及附近环境的目的。

储罐区的防火设计首先，储罐区的布局设计是储罐区防火设计的重要部分。

应合理规划和划分储罐区，将不同的储罐按照危险性和易燃性进行分类和分区，在不同的区域内设置相应的消防设施和设备。

不同类别的储罐应相互隔离，以减少火势蔓延的可能性。

其次，储罐区内的消防设施和设备的设置是防火设计的核心内容之一、消防水源是防火的基础，应设置足够数量、容量合适的消防水池或消防水泵站，以满足需要。

此外，还应设置储罐区内的固定灭火系统，如喷淋系统、泡沫系统等，以便在火灾发生时能够及时控制火势。

此外，还应配置合适的消防器材，如灭火器、消防栓等，以供人员使用。

再次，储罐区的安全通道和逃生疏散通道的设置也是防火设计的重要内容之一、应规划合理的通道网络，确保储罐区内的人员在火灾发生时能够迅速有序地疏散到安全地带。

通道和通道出口应保持畅通，不得设置障碍物，通道宽度应满足相关标准要求，通道标志和指示牌应设置清晰。

此外，储罐区的防静电设计也是防火设计的重要内容之一、静电是储罐区火灾的重要原因之一，应设置合适的静电接地装置，控制静电的积聚和放电，减少静电引发火灾的风险。

对于易燃气体储罐区，除了静电接地装置外，还应设置爆炸性气体监测系统，及时发现和控制储罐区内的爆炸性气体浓度，避免事故发生。

最后，储罐区的消防培训与管理也是防火设计的重要环节之一、储罐区的管理人员和作业人员应接受相关的消防培训，掌握基本的火灾防控措施和应急处理方法。

储罐区应建立健全的消防管理制度，定期开展消防演练和检查，确保消防设施和设备的正常运行。

综上所述，储罐区的防火设计包括布局设计、消防设施和设备设置、通道和逃生疏散设计、防静电设计以及消防培训与管理等方面的内容。

只有充分考虑和落实这些设计要点，才能最大限度地保护人员生命财产安全，防止火灾事故的发生。

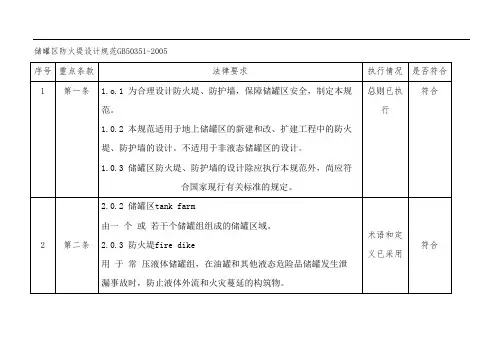

储罐区防火堤设计规范GB 50351－20051 总则1．0．1 为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。

1．0．2 本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。

不适用于非液态储罐区的设计。

1．0．3 储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。

文档3 防火堤、防护墙的布置3．1 一般规定3．1．1 防火堤、防护墙的选用应根据储存液态介质的性质确定。

3．1．2 防火堤、防护墙必须采用不燃烧材料建造。

且必须密实、闭合。

文档3．1．3 进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。

当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。

3．1．4 沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0．5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0．8m，且沟内应有防渗漏的措施。

沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0．5m。

3．1．5 每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。

防火堤内侧高度大于等于1．5m时。

应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。

隔堤、隔墙亦应设置人行踏步或坡道。

3．2 油罐组防火堤的布置3．2．1 立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。

注：高架立式罐(指罐环梁顶面到场内地面距离大于1．5m的罐)罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环粱顶面到场内地面距离之和减去1．5m。

3．2．2 相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。

3．2．3 同一个油罐组内的总容量及油罐数量应符合下列规定：1 固定顶油罐组及固定顶油罐与浮顶、内浮顶油罐的混合罐组，其总容量不应大于120000m3。

储罐区防火堤设计规范GB 50351－20051 总则1．0．1 为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。

1．0．2 本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。

不适用于非液态储罐区的设计。

储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。

3 ．0．1．防火堤、防护墙的布置3一般规定．1 3 防火堤、防护墙的选用应根据储存液态介质的性质确定。

1．．1 3 防火堤、防护墙必须采用不燃烧材料建造。

且必须密实、闭合。

2 ．1．3．3．1．3 进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。

当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。

3．1．4 沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0．5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0．8m，且沟内应有防渗漏的措施。

沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0．5m。

3．1．5 每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。

防火堤内侧高度大于等于1．5m 时。

应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。

隔堤、隔墙亦应设置人行踏步或坡道。

3．2 油罐组防火堤的布置3．2．1 立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。

注：高架立式罐(指罐环梁顶面到场内地面距离大于1．5m的罐)罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环粱顶面到场内地面距离之和减去1．5m。

3．2．2 相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。

3．2．3 同一个油罐组内的总容量及油罐数量应符合下列规定：3。

储罐区防火堤设计规范
首先，在进行储罐区防火堤设计时，需要根据储罐的类型和数量确定
防火堤的类型和尺寸。

防火堤的类型主要有挡土墙、挡水墙和阻燃墙等，
而尺寸则需要根据储罐的容积和间距来确定。

一般来说，防火堤的宽度应
能容纳储罐爆炸后可能飞溅出的物料，并考虑到消防车辆的通行需要。

同时，防火堤的高度应足够抵挡任何可能蔓延至储罐的火焰。

其次，在防火堤的构造上，应选用阻燃材料，并采取相应的阻火措施。

防火堤的材料主要包括混凝土、钢筋混凝土、岩石填充和植被等，其中，
混凝土是常用的防火堤材料，其具有很好的阻燃性和抗火性能。

在构造上，主要采用重力式结构或加固结构，以增加防火堤的稳定性和耐火性。

此外，还可以在防火堤内设置消防水池，用于供给消防灭火水源。

然后，在防火堤的维护管理上，需要定期检查其完整性和功能性。

防
火堤应保持干燥，不得有积水存在，以防止水溢出和冻结。

同时，还需要
保持防火堤周边区域的清洁，以避免可燃物积聚和火灾扩散的风险。

此外，还需要定期对防火堤进行检查和维修，保证其防火功能的正常运行。

最后，在储罐区防火堤的设计上，还需要考虑人员疏散通道和消防通
道的设置。

储罐区应设置足够数量和宽度的人员疏散通道，以保证人员的
安全疏散。

同时，消防通道应保持畅通，以确保消防车辆的快速接近现场。

总之，储罐区防火堤设计规范需要针对具体情况进行综合考虑，确保
其能够有效预防火灾的发生和蔓延，保护储罐群的安全。
