选择题:
数据流程图(DFD)主要用于表示什么?
A. 程序的执行流程
B. 系统的数据结构
C. 信息系统中数据的流动和处理过程(正确答案)
D. 软件的测试过程
在数据流程图中,使用哪种符号来表示数据流?
A. 矩形
B. 箭头(正确答案)
C. 圆圈
D. 平行四边形
下列哪个不是数据流程图的基本组成元素?
A. 数据存储
B. 数据流
C. 处理过程
D. 程序代码(正确答案)
在绘制数据流程图时,通常从哪个层次开始?
A. 详细设计层次
B. 顶层图(正确答案)
C. 底层图
D. 中间层次图
数据流程图中的“处理”通常用来表示什么?
A. 数据的存储位置
B. 数据的流动方向
C. 对数据进行的具体操作或处理过程(正确答案)
D. 数据的来源
下列哪个符号在数据流程图中用来表示外部实体?
A. 矩形
B. 箭头
C. 圆圈(正确答案)
D. 平行四边形
在绘制分层数据流程图时,父图与子图之间的关系是什么?
A. 完全相同
B. 父图包含子图的所有细节
C. 子图是对父图中某个处理的细化(正确答案)
D. 无关
数据流程图的主要作用是什么?
A. 描述系统的物理结构
B. 描述系统的逻辑功能(正确答案)
C. 描述系统的开发过程
D. 描述系统的测试方法
在数据流程图中,数据存储通常使用哪种符号来表示?
A. 矩形(正确答案)
B. 箭头
C. 圆圈
D. 平行四边形。
1某公司为了给员工分配住房,开发了员工住房分配系统,功能如下:➢计算原始分:根据员工信息(员工号、姓名、年龄、性别、学历、工龄、婚否、职务、职称、住房情况)计算原始分,并将员工信息存入员工信息文件中。
➢计算标准分:根据员工的原始分计算标准分,并将其存入员工分数文件(员工号、标准分)。
➢计算分房分:根据标准分、分房计划文件(员工号、住房请求)中的分房人数,计算分房分,并存入分房分数文件(员工号、分房分)中。
➢分房分查询:员工可以根据自己的员工号查询相应的分房分,若输入错误则返回出错信息。
试根据上面的系统功能描述:(1)画出该系统的分层数据流图。
(8分)(2)写出相应的数据字典(要求至少写出三项)。
(4分)(3)将数据流图转换为软件的结构图。
(8分)(1):1)2)第一层数据流图员工信息文件员工分数文件夹分房分数文件2.名称:员工信息别名:描述:员工的各种信息定义:员工号+姓名+年龄+性别+学历+工龄+婚否+职务+职称+住房情况位置:员工信息文件名称:分房计划文件别名:描述:准备分房的计划定义:员工号+住房请求位置:公司系统名称:分房分数文件别名:描述:计算出的每个员工分房分数的文件定义:员工号+分房分位置:公司系统2阅读以下说明和图,回答问题1至问题5,将解答填入答题纸的对应栏内。
(20分)【说明】某高校欲开发一个成绩管理系统,记录并管理所有选修课程的学生的平时成绩和考试成绩,其主要功能描述如下:1)每门课程都有3到6个单元构成,每个单元结束后会进行一次测试,其成绩作为这门课程的平时成绩。
课程结束后进行期末考试,其成绩作为这门课程的考试成绩。
2)学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。
3)在记录学生成绩之前,系统需要验证这些成绩是否有效。
首先,根据学生信息文件来确认该学生是否选修这门课程,若没有,那么这些成绩是无效的;如果他的确选修了这门课程,再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应,如果是,那么这些成绩是有效的,否则无效。
1.采购部查询库存信息及用户需求,若商品的库存量不能满足用户的需要,则编制相应的采购订货单,并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部,并附上采购收货单。
公司检验人员在验货后,发现货物不合格,将货物退回供应商,如果合格则送交库房。
库房管理员再进一步审核货物是否合格,如果合格则登记流水帐和库存帐目,如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
(共10分)2.在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管,仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核,如果合格则提交合格盘存报表递交给库管员,由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
(共15分)3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程:书商将采购单和新书送采购员;采购员验收,如果不合格就退回,合格就送编目员;编目员按照国家标准进行的分类编号,填写包括书名,书号,作者、出版社等基本信息的入库单;库管员验收入库单和新书,如果合格就入库,并更新入库台帐;如果不合格就退回。
“售书”的流程:顾客选定书籍后,收银员进行收费和开收费单,并更新销售台帐。
顾客凭收费单可以将图书带离书店,书店保安审核合格后,放行,否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程:书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程:采购单审核P3.1编目处理p3.2入库单处理p3.3供应商F3.1采购单F3.2不合格采购单F3.3合格采购单F10入库单F3.4不合格入库单S2图书库存情况存档管理员F9入库够书清单F3.5合格入库清单售书业务流程:顾客新书收银员收费单销售台帐保安未收费的书收费单/书售书数据流程:收费处理P1.1审核处理P1.2E1顾客F6购书单计划F1.1收费单F1.2不合格收费单S02S01S03S04图书库存情况存档F4销售清单图书销售存档顾客需求图书情况存档顾客基本情况存档F4销售清单F5顾客需求图书清单F3顾客基本情况4.背景:若库房里的货品由于自然或其他原因而破损,且不可用的,需进行报损处理,即这些货品清除出库房。
数据流图练习答案某时装邮购提供商拟开发订单处理系统,用于处理客户通过电话、传真、邮件或Web 站点所下订单。
其主要功能如下: (1) 增加客户记录。
将新客户信息添加到客户文件,并分配一个客户号以备后续使用。
(2) 查询商品信息。
接收客户提交商品信息请求,从商品文件中查询商品的价格和可订购数量等商品信息,返回给客户。
(3) 增加订单记录。
根据客户的订购请求及该客户记录的相关信息,产生订单并添加到订单文件中。
(4) 产生配货单。
根据订单记录产生配货单,并将配货单发送给仓库进行备货;备好货后,发送备货就绪通知。
如果现货不足,则需向供应商定货。
(5) 准备发货单。
从订单文件中获取订单记录,从客户文件中获取客户记录,并产生发货单。
(6) 发货。
当收到仓库发送的备货就绪通知后,根据发货单给客户发货;产生装运单并发送给客户。
(7) 创建客户帐单。
根据订单文件中的订单记录和客户文件中的客户记录,产生并发送客户帐单,同时更新商品文件中的商品数量和订单文件中的订单状态。
(8) 产生应收帐户。
根据客户记录和订单文件中的订单信息,产生并发送给财务部门应收帐户报表。
现采用结构化方法对订单处理系统进行分析与设计,获得如图1所示的顶层数据流图和图2所示的0层数据流图。
使用【说明】中的词语,给出图1中的实体E1~E3的名称。
使用【说明】中的词语,给出图2中的数据存储D1~D3的名称。
(1) 给出图2中处理(加工)P1和P2的名称及其相应的输入、输出流。
图1 顶层数据流图2 0层数据流P1: 产生配货单,P2: 准备发货单如下图所示(2)除加工P1和P2的输入输出流外,图2还缺失了1条数据流,请给出其起点和终点。
注:名称使用【说明】中的词汇,起点和终点均使用图2中的符号或词汇。

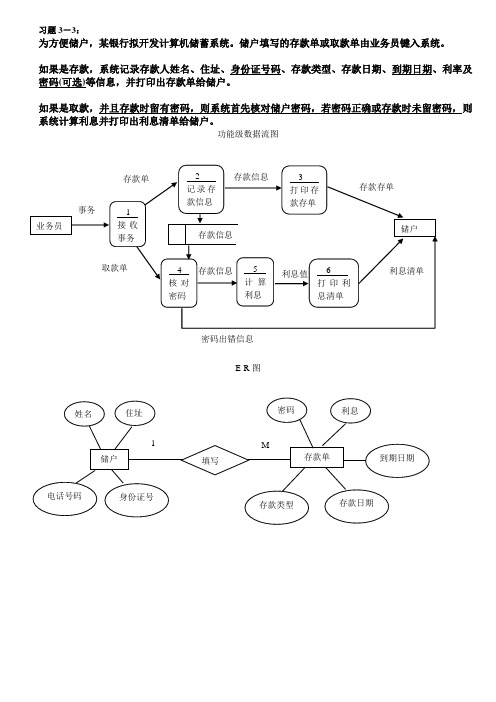

习题3-3:
为方便储户,某银行拟开发计算机储蓄系统。
储户填写的存款单或取款单由业务员键入系统。
如果是存款,系统记录存款人姓名、住址、身份证号码、存款类型、存款日期、到期日期、利率及密码(可选)等信息,并打印出存款单给储户。
如果是取款,并且存款时留有密码,则系统首先核对储户密码,若密码正确或存款时未留密码,则系统计算利息并打印出利息清单给储户。
功能级数据流图
E-R图
习题3-4
目前住院病人主要由护士护理,这样做不仅需要大量护士,而且由于不能随时观察危重病人的病情变化,还会延误抢救时机。
某医院打算开发一个以计算机为中心的患者监护系统,请写出数据流图。
医院对患者监护系统的基本要求是随时接收每个病人的生理信号(脉搏,体温,血压,心电图等),定时记录病人情况以形成患者日志。
当某个病人的生理信号超出医生规定的安全范围时向值班护士发出警告信息。
此外,护士在需要时还可以要求系统印出某个指定病人的病情报告。
一、阅读以下说明和图,回答问题1至问题3。
【说明】某高校欲开发一个成绩管理系统,记录并管理所有选修课程的学生的平时成绩和考试成绩,其主要功能描述如下:1. 每门课程都有3到6个单元构成,每个单元结束后会进行一次测试,其成绩作为这门课程的平时成绩。
课程结束后进行期末考试,其成绩作为这门课程的考试成绩。
2. 学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。
3. 在记录学生成绩之前,系统需要验证这些成绩是否有效。
首先,根据学生信息文件来确认该学生是否选修这门课程,若没有,那么这些成绩是无效的;如果他的确选修了这门课程,再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应,如果是,那么这些成绩是有效的,否则无效。
4. 对于有效成绩,系统将其保存在课程成绩文件中。
对于无效成绩,系统会单独将其保存在无效成绩文件中,并将详细情况提交给教务处。
在教务处没有给出具体处理意见之前,系统不会处理这些成绩。
5. 若一门课程的所有有效的平时成绩和考试成绩都已经被系统记录,系统会发送课程完成通知给教务处,告知该门课程的成绩已经齐全。
教务处根据需要,请求系统生成相应的成绩列表,用来提交考试委员会审查。
6. 在生成成绩列表之前,系统会生成一份成绩报告给主讲教师,以便核对是否存在错误。
主讲教师须将核对之后的成绩报告返还系统。
7. 根据主讲教师核对后的成绩报告,系统生成相应的成绩列表,递交考试委员会进行审查。
考试委员会在审查之后,上交一份成绩审查结果给系统。
对于所有通过审查的成绩,系统将会生成最终的成绩单,并通知每个选课学生。
现采用结构化方法对这个系统进行分析与设计,得到如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。
图1-1 顶层数据流图图1-2 0层数据流图【问题1】(4分)使用说明中的词语,给出图1-1中的外部实体E1~E4的名称。
【问题2】(3分)使用说明中的词语,给出图1-2中的数据存储D1~D5的名称。
1/4杭州电子科技大学计算机学院 软件与智能研究所某公司为了给员工分配住房,开发了员工住房分配系统,功能如下:计算原始分:根据员工信息(员工号、姓名、年龄、性别、学历、工龄、婚否、职务、职称、住房情况)计算原始分,并将员工信息存入员工信息文件中。
计算标准分:根据员工的原始分计算标准分,并将其存入员工分数文件(员工号、标准分)。
计算分房分:根据标准分、分房计划文件(员工号、住房请求)中的分房人数,计算分房分,并存入分房分数文件(员工号、分房分)中。
分房分查询:员工可以根据自己的员工号查询相应的分房分,若输入错误则返回出错信息。
试根据上面的系统功能描述:(1) 画出该系统的分层数据流图。
(8分)(2) 写出相应的数据字典(要求至少写出三项)。
(4分) (3) 将数据流图转换为软件的结构图。
(8分) (1):1)2) 第一层数据流图员工信息文件员工分数文件夹分房分数文件2.名称:员工信息 别名:描述:员工的各种信息定义:员工号+姓名+年龄+性别+学历+工龄+婚否+职务+职称+住房情况 位置:员工信息文件名称:分房计划文件 别名:描述:准备分房的计划 定义:员工号+住房请求 位置:公司系统名称:分房分数文件 别名:描述:计算出的每个员工分房分数的文件定义:员工号+分房分位置:公司系统2阅读以下说明和图,回答问题1至问题5,将解答填入答题纸的对应栏内。
(20分)【说明】某高校欲开发一个成绩管理系统,记录并管理所有选修课程的学生的平时成绩和考试成绩,其主要功能描述如下:1)每门课程都有3到6个单元构成,每个单元结束后会进行一次测试,其成绩作为这门课程的平时成绩。
课程结束后进行期末考试,其成绩作为这门课程的考试成绩。
2)学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。
3)在记录学生成绩之前,系统需要验证这些成绩是否有效。
首先,根据学生信息文件来确认该学生是否选修这门课程,若没有,那么这些成绩是无效的;如果他的确选修了这门课程,再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应,如果是,那么这些成绩是有效的,否则无效。
《管理系统中计算机应用》应用题及参考答案——数据流程图1、教学管理的主要工作过程是:系办(公室)输入班级和教学时间,查看教学计划表,确定本学期教学任务;根据本学期教学任务,查看教师表,制作开课任务书和班级教学计划表。
查询时,教师输入教师姓名和时间,查询本人的教学任务;学生输入班级和时间,查询班级教学计划。
画出教学管理的数据流程图。
2、某企业订货系统处理流程为:请画出该系统的数据流程图。
(1)接收仓库提供的货物出库入库清单,修改对应库存文件;(2)通过读取货物库存信息和订货标准文件进行订货处理,产生订货报告;(3)将订货报告报采购部门。
3、商场到货处理过程是:根据供应商送来的发货单及货物,对照订货合同文件审核发货单,如果与合同不符,则将发货单和货物退回供应商;对相符的发货单及货物,进行收货处理:首先,将发货单存档,然后开出入库单,并将入库单及货物送交仓库,再向财务科发出付款通知。
请画出处理过程的数据流程图4、教务处学生成绩管理的处理过程如下:教务处接收教师交来的班级学生成绩单,对照教学计划和学生名册进行核对。
核对正确后登录学生成绩表。
再根据学生成绩表对成绩进行分类,将补考和留级学生名单通知学生所在院系办公室,并将留级学生名单报学生处。
作出数据流程图。
5、某企业供应部门采购计划系统处理流程为: 请画出该系统的数据流程图(1)根据计划部提供的生产计划计算生产原材料用量;(2)根据生产原材料用量,并读取库存文件和材料价格文件,制定材料采购计划;(3)将材料采购计划报财务部门和上级部门.6、房屋贷款处理过程是:接收贷款人的贷款账号后,先查询贷款人资料库进行信息核对,再查询房屋贷款资料库确定贷款类型;然后查看贷款利息文件、贷款人存款文件和还贷款记录文件,完成房屋贷款扣款。
最后修改贷款人存款文件和还贷款记录文件,并将扣款数额通知贷款人。
试绘制数据流程图。
7、奖券兑奖过程是:接收持券人的奖券,首先核对日期,再根据奖券种类库鉴别奖券类型,然后参照中奖号码库的内容确定中奖信息,最后将中奖结果交持券人。
一、根据下面的问题描述画数据流图
问题描述:假设一家工厂的采购部每天需要一张定货报表,报表按零件编号排序,表中列出所有需要再次定货的零件。
对于每个需要再次定货的零件应该列出下述数据:零件编号,零件名称,定货数量,目前价格,主要供应者,次要供应者。
零件入库或出库称为事务,通过放在仓库中的CRT终端把事务报告给定货系统。
当某种零件的库存数量少于库存量临界值时就应该再次定货。
(至少画3层)
分析问题描述,提取数据流图的4种成分。
➢数据源点和终点:仓库管理员(源点),采购员(终点)。
➢加工(数据处理):产生报表,处理事务
➢数据流:
(1)定货报表(零件编号,零件名称,定货数量,目前价格,主要供应者,次要供应者)
(2)出入库事务(零件编号,事务类型,数量)
➢数据存储:
(1)定货信息(零件编号,零件名称,定货数量,目前价格,主要供应者,次要供应者)
(2)库存清单(零件编号,库存量,库存量临界值)
图1 定货系统的顶层数据流图
图2 定货系统的功能级数据流图(0层)
图3 把处理事务的功能进一步分解后的数据流图(1层)。
