数据流图作业指导

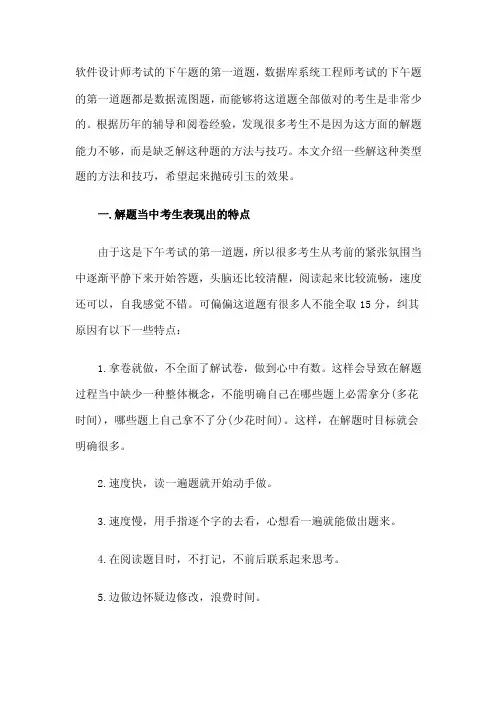

软件设计师‎考试的下午‎题的第一道‎题，数据库系统‎工程师考试‎的下午题的‎第一道题都‎是数据流图‎题，而能够将这‎道题全部做‎对的考生是‎非常少的。

根据历年的‎辅导和阅卷‎经验，发现很多考‎生不是因为‎这方面的解‎题能力不够‎，而是缺乏解‎这种题的方‎法与技巧。

本文介绍一‎些解这种类‎型题的方法‎和技巧，希望起来抛‎砖引玉的效‎果。

一.解题当中考‎生表现出的‎特点由于这是下‎午考试的第‎一道题，所以很多考‎生从考前的‎紧张氛围当‎中逐渐平静‎下来开始答‎题，头脑还比较‎清醒，阅读起来比‎较流畅，速度还可以‎，自我感觉不‎错。

可偏偏这道‎题有很多人‎不能全取1‎5分，纠其原因有‎以下一些特‎点：1.拿卷就做，不全面了解‎试卷，做到心中有‎数。

这样会导致‎在解题过程‎当中缺少一‎种整体概念‎，不能明确自‎己在哪些题‎上必需拿分‎(多花时间)，哪些题上自‎己拿不了分‎(少花时间)。

这样，在解题时目‎标就会明确‎很多。

2.速度快，读一遍题就‎开始动手做‎。

3.速度慢，用手指逐个‎字的去看，心想看一遍‎就能做出题‎来。

4.在阅读题目‎时，不打记，不前后联系‎起来思考。

5.边做边怀疑‎边修改，浪费时间。

6.缺少的数据‎流找不准，可去掉的文‎件找不出来‎。

7.由于缺少项‎目开发经验‎，对一些事务‎分析不知如‎何去思考。

8.盲目乐观，却忽略了答‎题格式，丢了不应该‎丢的分。

二.解题的方法‎与技巧1.首先要懂得‎数据流图设‎计要略。

有时为了增‎加数据流图‎的清晰性，防止数据流‎的箭头线太‎长，减少交叉绘‎制数据流条‎数，一般在一张‎图上可以重‎复同名的数‎据源点、终点与数据‎存储文件。

如某个外部‎实体既是数‎据源点又是‎数据汇点，可以在数据‎流图的不同‎的地方重复‎绘制。

在绘制时应‎该注意以下‎要点：(1)自外向内，自顶向下，逐层细化，完善求精。

(2)保持父图与‎子图的平衡‎。

为了表达较‎为复杂问题‎的数据处理‎过程，用一个数据‎流图往往不‎够。

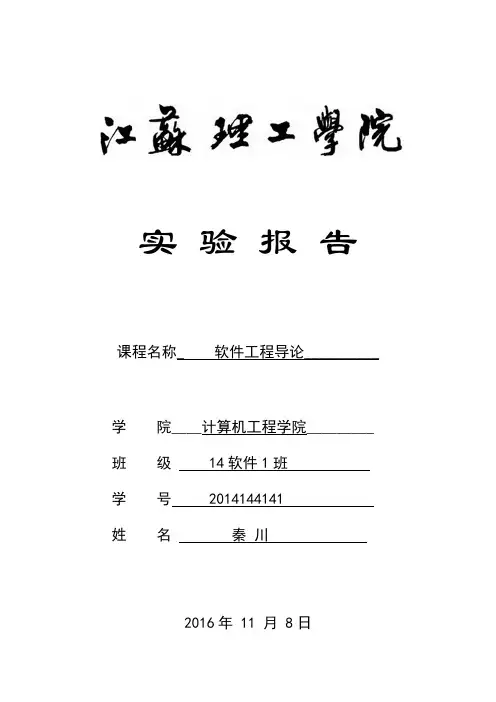

实验报告课程名称_软件工程导论__________学院____计算机工程学院_________班级14软件1班学号2014144141姓名秦川2016年11月8日批阅教师时间实验成绩课程名称软件工程学号2014144141姓名秦川实验日期2016.11.8实验名称实验2分析数据流和绘制数据流图实验目的：1、掌握数据流的分析方法2、掌握数据流图的绘制实验内容：任务一绘制数据流图任务二分析数据流和绘制数据流图案例一：总务办公管理系统案例二：火车票预订系统实验原理：数据流图（DFD）是软件系统系统的逻辑模型，仅仅描绘数据在软件中流动（从输入移动到输出）的过程中所经受的变换（即加工处理）。

数据流图的绘制方法：根据数据流图的四种成分：源点或终点，处理，数据存储和数据流，从问题描述中提取数据流图的四种成分；然后依据“自顶向下、从左到右、由粗到细、逐步求精”的基本原则进行绘制。

基本符号如下：实验过程与结果：1．运行Microsoft Office Visio2007运行Microsoft Office Visio2007 2．选择“软件和数据库”中的“数据流模型图”模板选中数据流模型图模板3．用鼠标选拉图标进行绘图任务一绘制数据流图试绘制工资管理系统的数据流图，根据数据流图的符号说明仔细理解下图含义：这是学校教职工工资管理系统，教师根据课时表，职工根据任务表来确定个人工资情况，数据按以下方向传递：首先，对课时表或任务表进行审核，审核后的数据经排序形成专用表格；再进行一系列额外计算，包括个人所得说、住房公积金、保险费得出具体所发工资，并将工资表发给银行；然后，向教职工展示工资所得明细；最后，形成编制报表，更新分类表后，交于会计。

其中，人事科负责人事数据，教师与职工的工资由银行发放，会计做好报表的统计。

任务二分析数据流和绘制数据流图案例一：总务办公管理系统系统简介：某单位准备开发一个购买办公用品和设备的总务办公管理系统。

数据流图（DFD）画法要求一、数据流图（DFD）1.数据流图的基本符号数据流图由四种基本符号组成，见图5－4－1所示。

图5－4－1 数据流图的基本符号例：图5－4－2是一个简单的数据流图，它表示数据X从源S流出，经P加工转换成Y，接着经P加工转换为Z，在加工过程中从F中读取数据。

图5－4－2数据流图举例下面来详细讨论各基本符号的使用方法。

数据流由一组确定的数据组成。

例如“发票”为一个数据流，它由品名、规格、单位、单价、数量等数据组成。

数据流用带有名字的具有箭头的线段表示，名字称为数据流名，表示流经的数据，箭头表示流向。

数据流可以从加工流向加工，也可以从加工流进、流出文件，还可以从源点流向加工或从加工流向终点。

对数据流的表示有以下约定：对流进或流出文件的数据流不需标注名字，因为文件本身就足以说明数据流。

而别的数据流则必须标出名字，名字应能反映数据流的含义。

数据流不允许同名。

两个数据流在结构上相同是允许的，但必须体现人们对数据流的不同理解。

例如图5－4－3(a)中的合理领料单与领料单两个数据流，它们的结构相同，但前者增加了合理性这一信息。

两个加工之间可以有几股不同的数据流，这是由于它们的用途不同，或它们之间没有了解，或它们的流动时间不同，如图5－4－3(b)所示。

（a）（b）（c）图5－4－3 简单数据流图举例数据流图描述的是数据流而不是控制流。

如图5-4-3 (c)中，“月末”只是为了激发加工“计算工资”，是一个控制流而不是数据流，所以应从图中删去。

加工处理是对数据进行的操作，它把流入的数据流转换为流出的数据流。

每个加工处理都应取一个名字表示它的含义，并规定一个编号用来标识该加工在层次分解中的位置。

名字中必须包含一个动词，例如“计算”、“打印”等。

对数据加工转换的方式有两种：改变数据的结构，例如将数组中各数据重新排序；产生新的数据，例如对原来的数据总计、求平均等值。

4.文件文件是存贮数据的工具。

文件名应与它的内容一致，写在开口长条内。

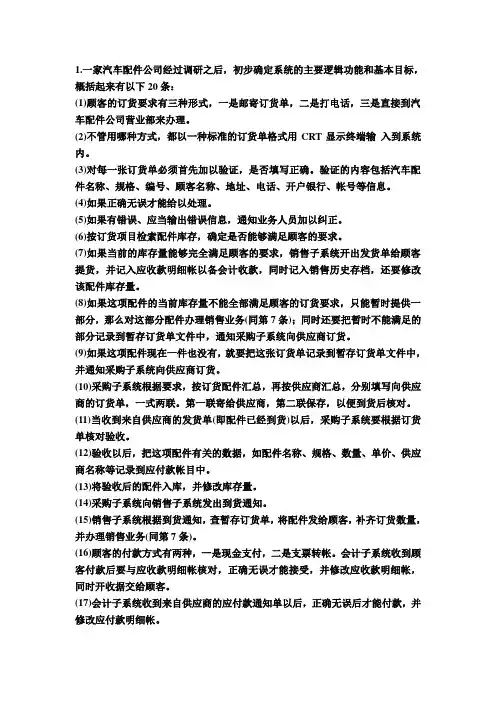

1.一家汽车配件公司经过调研之后，初步确定系统的主要逻辑功能和基本目标，概括起来有以下20条：(1)顾客的订货要求有三种形式，一是邮寄订货单，二是打电话，三是直接到汽车配件公司营业部来办理。

(2)不管用哪种方式，都以一种标准的订货单格式用CRT显示终端输入到系统内。

(3)对每一张订货单必须首先加以验证，是否填写正确。

验证的内容包括汽车配件名称、规格、编号、顾客名称、地址、电话、开户银行、帐号等信息。

(4)如果正确无误才能给以处理。

(5)如果有错误、应当输出错误信息，通知业务人员加以纠正。

(6)按订货项目检索配件库存，确定是否能够满足顾客的要求。

(7)如果当前的库存量能够完全满足顾客的要求，销售子系统开出发货单给顾客提货，并记入应收款明细帐以备会计收款，同时记入销售历史存档，还要修改该配件库存量。

(8)如果这项配件的当前库存量不能全部满足顾客的订货要求，只能暂时提供一部分，那么对这部分配件办理销售业务(同第7条)；同时还要把暂时不能满足的部分记录到暂存订货单文件中，通知采购子系统向供应商订货。

(9)如果这项配件现在一件也没有，就要把这张订货单记录到暂存订货单文件中，并通知采购子系统向供应商订货。

(10)采购子系统根据要求，按订货配件汇总，再按供应商汇总，分别填写向供应商的订货单，一式两联。

第一联寄给供应商，第二联保存，以便到货后核对。

(11)当收到来自供应商的发货单(即配件已经到货)以后，采购子系统要根据订货单核对验收。

(12)验收以后，把这项配件有关的数据，如配件名称、规格、数量、单价、供应商名称等记录到应付款帐目中。

(13)将验收后的配件入库，并修改库存量。

(14)采购子系统向销售子系统发出到货通知。

(15)销售子系统根据到货通知，查暂存订货单，将配件发给顾客，补齐订货数量，并办理销售业务(同第7条)。

(16)顾客的付款方式有两种，一是现金支付，二是支票转帐。

会计子系统收到顾客付款后要与应收款明细帐核对，正确无误才能接受，并修改应收款明细帐，同时开收据交给顾客。

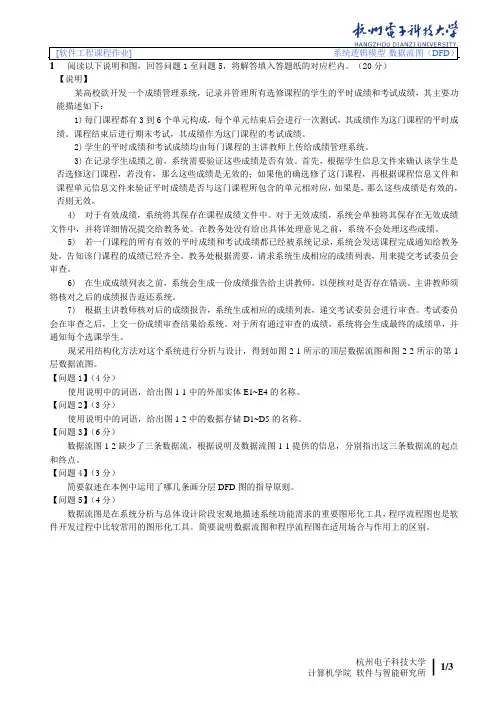

1/3杭州电子科技大学计算机学院 软件与智能研究所阅读以下说明和图，回答问题1至问题5，将解答填入答题纸的对应栏内。

（20分） 【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1) 每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。

课程结束后进行期末考试，其成绩作为这门课程的考试成绩。

2) 学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。

3) 在记录学生成绩之前，系统需要验证这些成绩是否有效。

首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。

4) 对于有效成绩，系统将其保存在课程成绩文件中。

对于无效成绩，系统会单独将其保存在无效成绩文件中，并将详细情况提交给教务处。

在教务处没有给出具体处理意见之前，系统不会处理这些成绩。

5) 若一门课程的所有有效的平时成绩和考试成绩都已经被系统记录，系统会发送课程完成通知给教务处，告知该门课程的成绩已经齐全。

教务处根据需要，请求系统生成相应的成绩列表，用来提交考试委员会审查。

6) 在生成成绩列表之前，系统会生成一份成绩报告给主讲教师，以便核对是否存在错误。

主讲教师须将核对之后的成绩报告返还系统。

7) 根据主讲教师核对后的成绩报告，系统生成相应的成绩列表，递交考试委员会进行审查。

考试委员会在审查之后，上交一份成绩审查结果给系统。

对于所有通过审查的成绩，系统将会生成最终的成绩单，并通知每个选课学生。

现采用结构化方法对这个系统进行分析与设计，得到如图2-1所示的顶层数据流图和图2-2所示的第1层数据流图。

【问题1】（4分）使用说明中的词语，给出图1-1中的外部实体E1~E4的名称。

最初的数据流图应是描述当前的实际情况，即当前存在的人工数据处理情况(尽管当前情况也许有许多不合理之处)，为此分析员应将他在一个企业组织中看到听到的事实如实画出来。

用户目前使用的单据、表格、卡片、清单等资料就是“数据流”或“文件”。

用户目前在做的工作就是“加工”，它们的名字就是用户习惯使用的名字。

总之，在刚开始时只是将现实情况反映出来，而不是急于去想像未来的计算机系统是怎样的。

在画数据流图时，首先应画出系统的输入数据流和输出数据流，也就是先决定系统的范围，然后再考虑系统的内部，同样，对每一个加工来说也是先画出它们的输入输出，再考虑这个加工的内部。

✧画系统的输入输出刚开始分析时，系统究竟应包括哪些功能还不清楚，所以我们应该保险一些，使系统的范围稍大，把可能有关的内容都包括进去。

此时应该向用户了解，“系统从外界接受什么数据？”，“系统向外界送出什么数据?”等，然后根据他们的答复画出数据流图的外围。

如培训中心管理系统从外界接受的数据是“函电”，向外界送出的数据是“通知单”，则数据流图的外围如图3.l1所示。

这时，我们不必担心是否有输入输出数据流被遗漏了，因为遗漏的数据流以后能够发现的。

✧画系统的内部逐步将系统的输入和输出数据流用一连串加工连接起来，一般可以从输入端逐步画到输出端，也可以反过来从输出端追溯到输入端。

在数据流的组成或值发生变化的地方应画上一个“加工”，它的作用就是实现这一变化。

如果系统中有一组数据，用户把它们作为一个单位来处理(如，一起到达，一起被加工)则应将这组数据看成是一个数据流。

反之，不要把一些相互无关的，用户也并不将它们看成为一个整体来处理的若干数据画成一个数据流。

对每一个数据流应该了解它的组成是什么，这些组成项来自何处，这些组成项如何组合成这一数据流，为实现这一组合还需要什么有关的加工和数据等等。

数据流图中还要画出有关的文件，即各种存贮的数据，此时也应了解文件的组成情况。

✧画加工的内部用“由外向里”的方式，可以继续分析每个加工的内部，如果加工的内部还有一些数据流，则可将这个加工用几个子加工代替，并在子加工之间画出这些数据流。

如何画数据流图数据流图是一种信息系统建模工具，用于描述系统中数据的流动和处理过程。

它通过标识数据流、处理模块、数据存储以及外部实体之间的关系来展现系统内部的结构和功能。

数据流图可以帮助人们更好地理解系统的各个组成部分以及它们之间的交互方式。

在数据流图中，数据流通过箭头表示，并附带标签描述数据的内容。

处理模块用矩形框表示，其中包含处理的功能描述。

数据存储通常用平行四边形表示，代表数据的存储和检索操作。

而外部实体则用双框表示，代表与系统进行交互的外部元素。

绘制数据流图的步骤如下：1. 确定系统范围：首先要明确需要绘制数据流图的系统的范围。

确定系统的输入、输出以及系统边界，确保数据流图能够囊括系统的主要功能。

2. 识别外部实体：根据系统的输入和输出，识别系统与外部实体之间的交互方式。

将这些外部实体标识为数据流图中的双框。

3. 标识数据流：分析系统中数据的流动路径，将数据流标识为数据流图中的箭头，并附带描述数据内容的标签。

4. 划分处理模块：确定系统中的处理功能，并将其划分为不同的处理模块。

每个处理模块用矩形框表示，并附带描述处理过程的标签。

5. 确定数据存储：分析系统中的数据存储和检索操作，并将其标识为数据流图中的平行四边形。

6. 连接各个组件：根据系统中各个组成部分的关系，使用箭头将外部实体、数据流、处理模块和数据存储连接起来。

7. 完善数据流图：检查数据流图的准确性和完整性，确保图中的每一个组件都能正确描述系统的功能和结构。

在绘制数据流图的过程中，需要注意以下几点：1. 粒度控制：数据流图应该尽量保持一定的层次结构，避免将系统的细节描述得过于复杂。

2. 清晰明了：数据流图上的标签应该简明扼要，能够准确描述数据流的内容和处理模块的功能。

3. 一致性：数据流图的符号、标签和命名应该保持一致，方便读者的理解和识别。

4. 反复迭代：数据流图是一个动态的工具，随着对系统的了解加深，可能需要不断地进行修改和调整。

如何画数据流图数据流图是一种用来描述系统中数据流动和处理流程的图形化工具。

它可以帮助用户理清系统在数据处理方面的整个过程，并可从中发现问题和优化解决方案。

数据流图通常是由以下几个部分组成：数据流，加工，存储和外部实体。

下面我们将详细讲解如何画数据流图。

一、准备工作画数据流图需要我们先了解该系统或过程的整体架构，明确对数据流向和处理流程的需求。

以下这些准备工作需要完成：1. 确定范围：确定数据流图的范围，即确定我们所要绘制的数据流图的具体应用场景和所包含的系统模块或过程。

2. 确认实体：确定系统中的内部和外部实体，内部实体指具有处理功能的模块（或部门），外部实体指与系统交互的其他系统、组织或个人。

3. 确认数据流：明确数据的流向和形式。

4. 确认加工：确定哪些功能模块和处理过程被用于对数据进行处理。

5. 确认数据存储：确定数据存储的位置和类型，以及数据在存储过程中的变化。

二、画图流程针对上述准备工作，我们开始进行画图。

1. 绘制外部实体外部实体即对于系统而言是接入的，需要绘制它们与系统之间的数据流动线路。

绘制外部实体通常是一个矩形，内部注明实体的名称。

在数据流图中，各个外部实体之间可以相互连接，也可以连接系统内部的各个实体。

2. 定义数据流通常情况下，数据流都是从一个实体流向另一个实体，表示数据的传递过程。

所以，在画图时需要以箭头的形式来表示其流动方向，并在箭头中标明数据类型和名称。

箭头的形状可以有很多种，例如圆形、三角形、矩形、菱形等等，不同的形状对应不同的含义。

3. 确定加工过程加工过程是指数据在系统中的处理过程，通常画图时需要将其以一个矩形的形式表示出来。

在矩形内注明模块名称和编号。

其属性包括输入输出，内部处理，控制等。

4. 标出数据存储数据存储通常是指在系统中的存储、传递、读取等过程中使用的数据存储介质，如文件、数据库等。

画图时需要用一个中间框架来表示。

在框架内注明存储介质、存储方式、存储数据类型等相关信息。

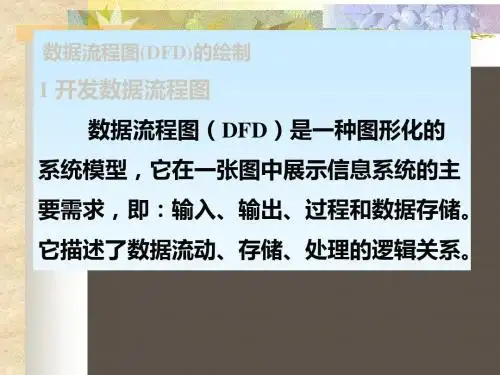

数据流图怎么画数据流图（Data Flow Diagram, DFD）是一种基于数据流的图形化工具，用于描述数据在系统中的流动及其处理流程。

数据流图通常由四个元素组成：1. 实体（Entity）：可感知系统的事物，例如人、部门、组织、设备等。

2. 数据流（Data Flow）：数据从一个实体或处理过程流向另一个实体或处理过程。

3. 处理（Process）：对数据进行处理或转换的过程。

4. 数据存储（Data Store）：用于存储数据的地方，例如文件、数据库等。

以下是数据流图的绘制步骤：1. 确定系统范围：确定要分析的系统的范围和边界，例如系统的输入、输出、用户以及其他相关系统等。

2. 确定数据流：将输入输出定义为数据流的形式，描述数据从哪里流入系统，以及数据在系统中的流向。

3. 确定处理过程：确定系统中的所有处理过程和它们的职责，以及它们对数据的处理方式。

4. 确定数据存储位置：根据系统要求确定数据存储的位置和类型。

5. 绘制数据流图：根据以上确定的元素，画出数据流图。

在绘制数据流图时，需要注意以下事项：1. 多个数据流不应合并，一个数据流也不应拆分。

2. 所有数据流都应与处理过程相连，而不是与实体相连，除非某个实体本身是处理过程。

3. 划分系统层次，将一个大系统分解为若干个小的子系统或模块。

4. 确保图中的每个元素都已被定义清楚，以便其他人可以轻松理解。

绘制数据流图的过程中，需要充分考虑系统的实际需求，以便为后续系统开发和测试提供有效的参考和帮助。

同时，绘制数据流图还需要根据实际情况不断地检讨和修改，以确保其准确性和可靠性。

教师科研管理工作流程是：接收教师交来的科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料,再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案.表格填写不完整通知顶层数据流图第1层数据流图1.当某个学生想注册参加教育委员会举办的课程，他提交包含注册信息和个人信息的申请表。

如果表格填写完整，这些信息被存到注册文件和学生文件中。

学生在一个月内付清费用并存入费用文件后，会收到一张学生卡和课程信息材料及发票,职员在收费时检查学生文件以确认该学生的交费情况。

在注册结束后,编制班级列表发给教师.编制常规费用报告交送课程主办人。

2.某制造企业的物料出入库管理的工作流程分别叙述如下：a．出库工作流程（1）领料人提交领料单（每一种物料有一张领料单）（2）仓库保管员根据领料计划单检验该领料单是否有效（3）若经检验没有相应的领料计划,则通知领料人该领料单无效（4）若领料单有效，仓库保管员根据领料单上的物料代码核对是否有足够的库存（5）若没有足够的库存，仓库保管员向领料人发缺货单（6）若有足够的库存,仓库保管员在领料单上签字，并登记出库单，修改物料主文件中的现有库存数;相应的物料出库,物料清单交领料人b．入库工作流程采购员提交入库申请单（每一种物料有一张入库申请单）（1）仓库保管员根据采购计划单验收入库申请单（2）若验收发现没有相应的采购计划,则仓库保管员向采购员发无效申请单若验收合格，则仓库保管员向检验员申请物料检验；检验员根据检验结果填写物料检验单（3）如果物料或供货方不合格，则向采购员发出退货单（4）如果检验合格，则仓库保管员登记入库单，修改物料主文件中的现有库存数，相应的物料入库为便于及时了解库存情况，核查出入库情况，该企业决定将上述人工流程由计算机来实现，请根据该库存管理逻辑，画出顶层数据流图，0层数据流图及其它层次的数据流图缺货单顶层数据流图领料单无效通知第1层数据流图退货单顶层数据流图第1层数据流图3.某考务处理系统具有以下功能：（1）输入报名单（2）自动编制准考证号（3）输出准考证（4）输入成绩清单（5）输入成绩通知单（6）输出成绩分布表（7）输入合格标准、输出录取通知单（8）试题难度分析,并输出试题难度分析表请根据该逻辑画出其系列数据流图顶层数据流图成绩分布表试题难度分析表4. 某房产管理系统的功能描述如下：系统随时根据住户送来的入住单更新住户基本信息文件每月初系统根据物业管理委员会提供的月初附加费（例如清洁费、保安费和大楼管理费等）表和房租调整表,计算每家住户的月租费(包括月附加费），向住户发出交费通知单，住户交费时,系统输入交费凭证,核对后输出收据给住户系统定期向物业管理委员会提供住房分配表和交费情况表住户因分户或换房，在更新住户基本信息文件的同时，系统应立即对这些住户做月租费计算，以了结分户或换房前的房租请绘制与该逻辑相对应的系列数据流图住房分配表顶层数据流图第1层数据流图。

绘制数据流程图的指导原则和规则下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!绘制数据流程图的指导原则与规则数据流程图是一种图形表示方法，用于描绘信息或数据在系统中的流动过程。

软件工程作业
1．图书馆的预定图书子系统有如下功能：
(1) 由供书部门提供书目给订购组。

(2) 订书组从各单位取得要订的书目。

(3) 根据供书目录和订书书目产生订书文档留底。

(4) 将订书信息(包括数目，数量等)反馈给供书单位。

(5) 将未订书目通知订书者。

(6) 对于重复订购的书目由系统自动检查，并把结果反馈给订书者。

试根据要求画出该问题的数据流程图
2．SD方法能方便地将数据流图转换为软件结构，其过程分为哪五步。

答：
1．确定信息流的类型；
2．划定流界；
3．将数据流图映射为程序结构；
4．提取层次控制结构；
5．通过设计复审和使用启发式策略进一步精化所得到的结构。

2．仓库管理系统有如下角色和功能：
（1）仓库管理员完成货物的入库和出库操作，入库是将指定数量的货物存入仓库（包括：货物名称、数量信息）；出库是将指定数量的货物从仓库中取出，在取出货物
时需要对仓库中是否有足够的货物进行判断，再决定是否执行该操作；
（2）部门经理完成对货物的查询工作，在货物查询过程中，是根据输入的货物名称进
行的，输入货物名称后将显示仓库中所该货物的库存量。

试根据要求画出该系统的数据流图，不必分层。

入库文件
1．酒店客房管理系统有如下角色和功能：
（1）顾客通过提供相关信息，向酒店申请入住，如果申请通过，则办理入住客房，否则将遭到拒绝；
（2）顾客在离开酒店前需要退房，退房的同时结算房费；
（3）管理员可以通过输入查询条件，查询酒店里客房的入住情况。

试根据要求画出该系统的数据流图，不必分层。

数据步骤图和业务步骤图案例教程1.采购部查询库存信息及用户需求，若商品库存量不能满足用户需要，则编制对应采购订货单，并交送给供给商提出订货请求。

供给商按订单要求发货给该企业采购部，并附上采购收货单。

企业检验人员在验货后，发觉货物不合格，将货物退回供给商，假如合格则送交库房。

库房管理员再深入审核货物是否合格，假如合格则登记流水帐和库存帐目，假如不合格则交由主管审核后退回供给商。

画出物资订货业务步骤图。

（共10分）2．在盘点管理步骤中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后依据盘点要求进行审核，假如合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

假如不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

依据以上情况画出业务步骤图和数据步骤图。

（共15分）3.“进书”关键指新书验收、分类编号、填写、审核、入库。

关键过程：书商将采购单和新书送采购员；采购员验收，假如不合格就退回，合格就送编目员；编目员根据国家标准进行分类编号，填写包含书名，书号，作者、出版社等基础信息入库单；库管员验收入库单和新书，假如合格就入库，并更新入库台帐；假如不合格就退回。

“售书”步骤：用户选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

用户凭收费单能够将图书带离书店，书店保安审核合格后，放行，不然将让用户到收银员处缴费。

画出“进书”和“售书”数据步骤图。

进书业务步骤：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据步骤：F3.2不合格采购单售书业务步骤：售书数据步骤：4.背景：若库房里货物因为自然或其它原所以破损，且不可用，需进行报损处理，即这些货物清除出库房。

具体报损步骤以下：由库房相关人员定时按库存计划编制需要对货物进行报损处理报损清单，交给主管确定、审核。

主管审核后确定清单上货物必需报损，则进行报损处理，并依据报损清单登记流水帐，同时修改库存台帐；若报损单上货物不符合报损要求，则将报损单退回库房。
