数据流程图练习题..

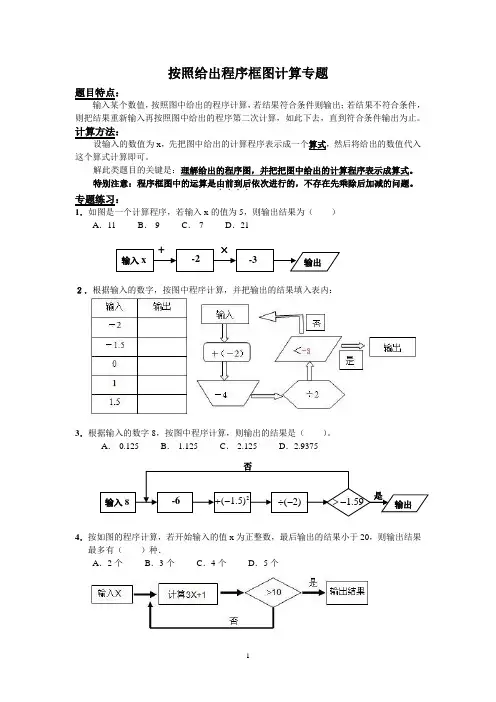

按照给出程序框图计算专题题目特点：输入某个数值，按照图中给出的程序计算，若结果符合条件则输出；若结果不符合条件，则把结果重新输入再按照图中给出的程序第二次计算，如此下去，直到符合条件输出为止。

计算方法：设输入的数值为x ，先把图中给出的计算程序表示成一个算式，然后将给出的数值代入这个算式计算即可。

解此类题目的关键是：理解给出的程序图，并把把图中给出的计算程序表示成算式。

特别注意：程序框图中的运算是由前到后．．．．依次进行的，不存在先乘除后加减的问题。

专题练习：1．如图是一个计算程序，若输入x 的值为5，则输出结果为（ ）A ．11B ．-9C ．-7D ．21２．根据输入的数字，按图中程序计算，并把输出的结果填入表内：输入x-2输出-3+×3．根据输入的数字8，按图中程序计算，则输出的结果是（）。

A．-0.125 B．-1.125 C．-2.125 D．2.93754．按如图的程序计算，若开始输入的值x为正整数，最后输出的结果小于20，则输出结果最多有（）种．A．2个B．3个C．4个D．5个5．根据如图所示的程序进行计算，若输入x的值为-1，则输出y的值为．(2)÷-输入8 -6 2( 1.5)+- 1.59>-否输出是6．如图，是一个有理数混合运算程序的流程图，请根据这个程序回答问题：当输入的x 为-16时，最后输出的结果y 是多少？（写出计算过程）7．按下面的程序计算，如输入的数为50，则输出的结果为152，要使输出结果为125，则输入的正整数x 的值的个数最多有（ ） A ．0个 B ．1个 C ．2个 D ．3个8．按下面的程序计算，若开始输入的值x 为正数，最后输出的结果为11，则满足条件的x 的不同值分别为 ．结果是否大于-4YESNO输入右边的流程图，在输出圈的9．将下列分数32,45括号内依次填入输出的数．并写出计算结果．10．学习了有理数的运算后，小明设计了一种计算程序，如图所示，当小明输入-6时，则输出值y= ．11．根据如图所示的计算程序，若输入的值x=-1，则输出的值y= ．12．根据图中的程序，当输入x=5时，输出的结果y= ．13．根据下面的运算程序，若输入|4|x=--时，输出的结果y= ；若输入113x=时，输出的结果y= 。

按照给出程序框图计算专题题目特点：输入某个数值，按照图中给出的程序计算，若结果符合条件则输出；若结果不符合条件，则把结果重新输入再按照图中给出的程序第二次计算，如此下去，直到符合条件输出为止。

计算方法：设输入的数值为x，先把图中给出的计算程序表示成一个算式，然后将给出的数值代入这个算式计算即可。

解此类题目的关键是：理解给出的程序图，并把把图中给出的计算程序表示成算式。

特别注意：程序框图中的运算是由前到后．．．．依次进行的，不存在先乘除后加减的问题。

专题练习：1．如图是一个计算程序，若输入x的值为5，则输出结果为（）A．11 B．-9 C．-7 D．21２．根据输入的数字，按图中程序计算，并把输出的结果填入表内：3．根据输入的数字8，按图中程序计算，则输出的结果是（）。

A．-0.125 B．-1.125 C．-2.125 D．2.93754．按如图的程序计算，若开始输入的值x为正整数，最后输出的结果小于20，则输出结果最多有（）种．A．2个B．3个C．4个D．5个(2)÷-输入8 -6 2( 1.5)+- 1.59>-否输出是输入x-2 输出-3+ ×5．根据如图所示的程序进行计算，若输入x的值为-1，则输出y的值为．6．如图，是一个有理数混合运算程序的流程图，请根据这个程序回答问题：当输入的x为-16时，最后输出的结果y是多少？（写出计算过程）7．按下面的程序计算，如输入的数为50，则输出的结果为152，要使输出结果为125，则输入的正整数x的值的个数最多有（）A．0个B．1个C．2个D．3个8．按下面的程序计算，若开始输入的值x为正数，最后输出的结果为11，则满足条件的x 的不同值分别为．9．将下列分数32,45输入右边的流程图，在输出圈的括号内依次填入输出的数．并写出计算结果．结果是否大于-4YESNO10．学习了有理数的运算后，小明设计了一种计算程序，如图所示，当小明输入-6时，则输出值y= ．11．根据如图所示的计算程序，若输入的值x=-1，则输出的值y= ．12．根据图中的程序，当输入x=5时，输出的结果y= ．13．根据下面的运算程序，若输入|4|x =--时，输出的结果y= ；若输入113x =时，输出的结果y= 。

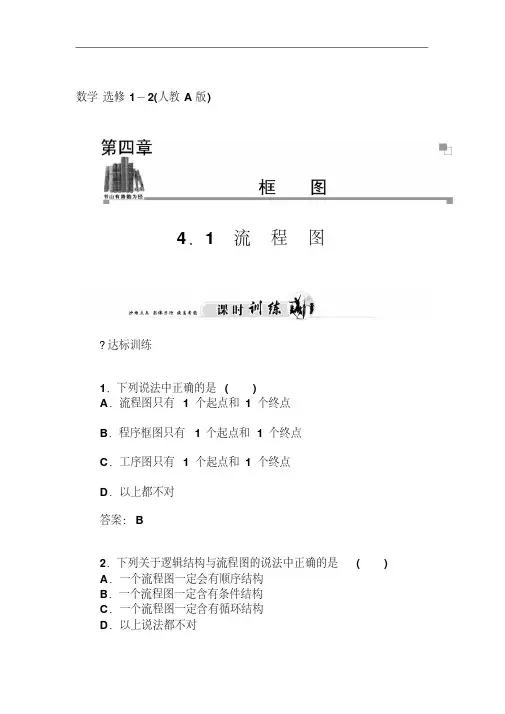

流程图（简答题：一般）1、执行如图所示的程序框图．（1）若输入的，，求输出的的值；（2）若输入的，输出的，求输入的（）的值．2、已知函数，对每输入的一个值，都得到相应的函数值，画出程序框图并写出程序.3、已知数列的递推公式，且，请画出求其前5项的流程图.4、已知某算法的算法框图如图所示.(1)求函数的解析式；(2)求的值.5、的取值范围为[0,10]，给出如图所示的程序框图，输入一个数．（1）请写出程序框图所表示的函数表达式；（2）求输出的（）的概率；（3）求输出的的概率．6、已知数列的各项均为正数，观察程序框图，当，时，.（1）求数列的通项；（2）令，求的值．7、某药厂生产某种产品的过程如下：(1)备料、前处理、提取、制粒、压片、包衣、颗粒分装包装；(2)提取环节经检验，合格，进入下一工序，否则返回前处理；(3)包衣、颗粒分装两环节分别检验合格进入下一工序，否则为废品，画出生产该产品的工序流程图．8、根据下面的要求，求┅值.（Ⅰ）请将程序框图补充完整；（Ⅱ）求出（I）中输出S的值.9、求满足的最小正整数，写出算法的程序并画出程序框图．10、执行如下程序框图：（1）如果在判断框内填入“”，请写出输出的所有数值；（2）如果在判断框内填入“”，试求出所有输出数字的和。

11、根据下面的程序，画出其对应的程序框图．12、读下列程序，写出此程序表示的函数，并求当输出的时，输入的的值.13、执行如图所示的程序框图．（1）若输入的，，求输出的的值；（2）若输入的，输出的，求输入的（）的值．14、某算法的程序框图如图所示，其中输入的变量在1，2，3，…30这30个整数中等可能随机产生. （1）分别求出（按程序框图正确编程运行时）输出的值为的概率；（2）甲、乙两同学依据自己对程序框图的理解，各自编写程序重复运行次后，统计记录了输出的值为的频数，下面是甲、乙所作频数统计表的部分数据：甲的频数统计表（部分）乙的频数统计表（部分）当时，根据表中的数据，分别写出甲、乙所编程序各自输出的值为的频率（用分数表示），并判断甲、乙中谁所编写的程序符合算法要求的可能性较大.15、（2015秋•宁德期末）阅读如图所示程序框图，根据框图的算法功能回答下列问题：（Ⅰ）当输入的x∈[﹣1，3]时，求输出y的值组成的集合；（Ⅱ）已知输入的x∈[a，b]时，输出y的最大值为8，最小值为3，求实数a，b的值．16、的取值范围为[0,10]，给出如图所示程序框图，输入一个数．（1）请写出程序框图所表示的函数表达式；（2）求输出的（）的概率；（3）求输出的的概率．17、（本题满分16分）对任意函数f（x），x∈D，可按如图构造一个数列发生器，记由数列发生器产生数列{x n}．（1）若定义函数，且输入，请写出数列{x n}的所有项；（2）若定义函数f（x）=xsinx（0≤x≤2π），且要产生一个无穷的常数列{x n}，试求输入的初始数据x0的值及相应数列{x n}的通项公式x n；（3）若定义函数f（x）=2x+3，且输入x0=﹣1，求数列{x n}的通项公式x n．18、在某校趣味运动会的颁奖仪式上，为了活跃气氛，大会组委会决定在颁奖过程中进行抽奖活动，用分层抽样的方法从参加颁奖仪式的高一、高二、高三代表队中抽取20人前排就座，其中高二代表队有6人．（1）把在前排就座的高二代表队6人分别记为a，b，c，d，e，f，现从中随机抽取2人上台抽奖，求a和b至少有一人上台抽奖的概率；（2）抽奖活动的规则是：代表通过操作按键使电脑自动产生两个[0，1]之间的随机数x，y，并按如图所示的程序框图执行．若电脑显示“中奖"，则该代表中奖；若电脑显示“谢谢”，则不中奖．求该代表中奖的概率．19、（本小题满分12分）如图所示程序框图中,有这样一个执行框=f（）其中的函数关系式为，程序框图中的D为函数f（x）的定义域.，（1）若输入，请写出输出的所有；（2）若输出的所有xi都相等,试求输入的初始值.20、（本小题满分12分）已知数列的各项均为正数，观察流程图，当时，；当时，，（1）写出时，的表达式（用等来表示）；（2）求的通项公式；（3）令，求．21、（本小题满分12分）如下图，给出了一个程序框图,其作用是输入的值,输出相应的的值，（I）请指出该程序框图所使用的逻辑结构；（Ⅱ）若视为自变量，为函数值，试写出函数的解析式；（Ⅲ）若要使输入的的值与输出的的值相等,则输入的值的集合为多少？22、（本小题满分13分）从某企业生产的某种产品中抽取20件，测量这些产品的一项质量指标值，由测量得到如图的频率分布直方图，从左到右各组的频数依次记为，，，，．（1）求图中的值；（2）下图是统计图中各组频数的一个算法流程图，求输出的结果；（3）从质量指标值分布在、的产品中随机抽取2件产品，求所抽取两件产品的质量指标值之差大于10的概率．23、对任意函数，，可按如图构造一个数列发生器，记由数列发生器产生数列{}．（1）若定义函数，且输入，请写出数列{}的所有项；（2）若定义函数（0≤x≤2π），且要产生一个无穷的常数列{}，试求输入的初始数据的值及相应数列{}的通项公式；（3）若定义函数，且输入，求数列{}的通项公式．参考答案1、（1）；（2）．2、见解析3、见解析4、(1)；(2)5、（1）（2）（3）6、（1）（2）7、见解析8、（I）；（II）.9、程序见解析，程序框图见解析．10、（1）（2）11、程序框图见解析．12、，.13、（1）；（2）．14、（1），，；（2）乙.15、（Ⅰ）输入x∈[﹣1，3]，输出y的值组成的集合为[0，8]；（Ⅱ）所求实数a，b的值为或16、（1）；（2）；（3）．17、（1）；（2）故当，；当；（3）18、（1）；（2）19、（1）（2）或20、（1）；（2）；（3）．21、（I）条件结构和顺序结构（Ⅱ）（Ⅲ）22、（1）0.005；（2）18；（3）23、（1），，；（2）当时，；当时，；（3）.【解析】1、试题分析：（1）根据程序框图的循环结构，根据判断框的条件，即可求解；（2）根据第一次运算，第二次运算，即可得出，即可求解的值．试题解析：（1）第一次运算：，，；第二次运算：，，；第三次运算：，，；第四次运算：，，；第五次运算：，，，输出．（2）第一次运算：，，，此时不成立，则．第二次运算：，，，此时成立，则，∴，又，∴．考点：程序框图的运算．2、试题分析：利用条件结构和条件语句可实现分段函数求值的算法，进而可得程序框图并编写相应的程序。

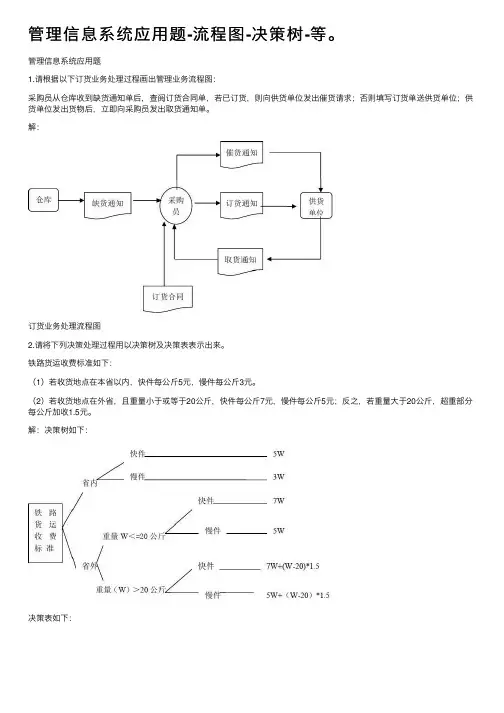

管理信息系统应⽤题-流程图-决策树-等。

管理信息系统应⽤题1.请根据以下订货业务处理过程画出管理业务流程图：采购员从仓库收到缺货通知单后，查阅订货合同单，若已订货，则向供货单位发出催货请求；否则填写订货单送供货单位；供货单位发出货物后，⽴即向采购员发出取货通知单。

解：订货业务处理流程图2.请将下列决策处理过程⽤以决策树及决策表表⽰出来。

铁路货运收费标准如下：（1）若收货地点在本省以内，快件每公⽄5元，慢件每公⽄3元。

（2）若收货地点在外省，且重量⼩于或等于20公⽄，快件每公⽄7元，慢件每公⽄5元；反之，若重量⼤于20公⽄，超重部分每公⽄加收1.5元。

解：决策树如下：决策表如下：3. ⽤图书、作者两个实体及其属性和联系构建E -R 图，并转化为关系数据模型。

答：E -R 图如下：转换成的关系数据模型如下：图书（ISBN ，书名，出版社，价格）作者（⾝份证号，姓名，出⽣地）写作（ISBN ，⾝份证号，定稿时间）4. 试根据以下储蓄所取款过程画出数据流程图：储户将填好的取款单及存折交储蓄所，经查对存款账，将不合格的存折和取款单退回储户，合格的存折和取款单被送交取款处理，处理时要修改存款账户和现⾦账，处理的结果是将存折、利息单和现⾦交储户，同时将取款单存档。

图书作者写作出版社ISBN书名姓名出⽣地⾝份证号定稿时间价格N M5.某企业负责处理订货单的部门每天能收到 40 份左右的来⾃顾客的订货单，订货单上的项⽬包括订货单编号、顾客编号、产品编号、数量、订货⽇期、交货⽇期等。

假定这些订单由:“订货单处理”处理逻辑进⾏处理。

试根据这⼀业务情况写出数据字典中的“订货单”数据流定义。

数据流名称：订货单编号DFO01简述：顾客送来的订货单数据流来源：“顾客”外部实体数据流去向：“订货单处理”处理逻辑数据流组成：订货单编号 + 顾客编号 + 产品编号 + 数量 + 订货⽇期 +交货⽇期流通量：40份左右/天6.试根据下述情况制出表格分配图。

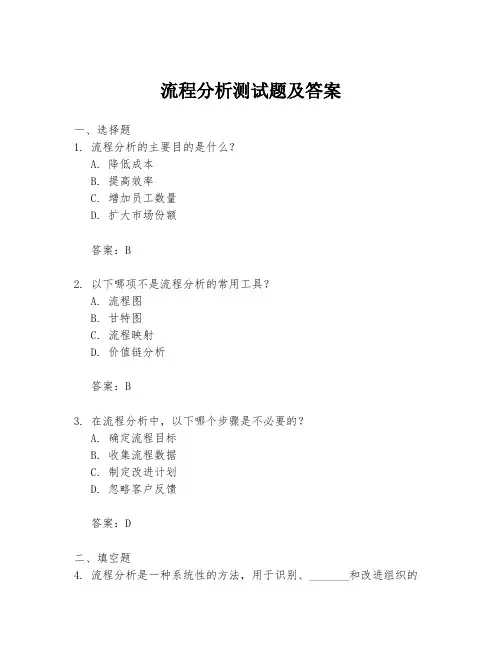

流程分析测试题及答案一、选择题1. 流程分析的主要目的是什么？A. 降低成本B. 提高效率C. 增加员工数量D. 扩大市场份额答案：B2. 以下哪项不是流程分析的常用工具？A. 流程图B. 甘特图C. 流程映射D. 价值链分析答案：B3. 在流程分析中，以下哪个步骤是不必要的？A. 确定流程目标B. 收集流程数据C. 制定改进计划D. 忽略客户反馈答案：D二、填空题4. 流程分析是一种系统性的方法，用于识别、_______和改进组织的工作流程。

答案：优化5. 流程再造（Business Process Reengineering, BPR）是一种彻底的流程分析方法，其核心思想是重新思考和_______现有的业务流程。

答案：重新设计三、简答题6. 简述流程分析的基本步骤。

答案：流程分析的基本步骤包括：确定分析范围，收集流程数据，识别流程中的瓶颈和问题点，制定改进措施，实施改进计划，并持续监控和优化流程。

7. 描述流程图在流程分析中的作用。

答案：流程图在流程分析中的作用是可视化流程的各个步骤和环节，帮助分析者理解流程的逻辑结构，识别流程中的冗余或不必要的步骤，以及发现潜在的改进机会。

四、论述题8. 论述流程分析在提高组织竞争力中的重要性。

答案：流程分析对于提高组织竞争力至关重要。

首先，通过流程分析可以识别和消除流程中的浪费，降低成本，提高效率。

其次，流程分析有助于发现并优化客户体验，增强客户满意度和忠诚度。

最后，流程分析可以促进组织内部的创新和改进，使组织能够快速适应市场变化，保持竞争优势。

五、案例分析题9. 假设你是一家制造企业的流程分析师，你被指派去分析生产流程。

请列出你将采取的步骤，并解释每一步的目的。

答案：作为流程分析师，我将采取以下步骤：- 步骤一：与相关部门沟通，了解生产流程的当前状态和存在的问题。

- 步骤二：收集生产流程的数据，包括生产时间、成本、质量控制等。

- 步骤三：使用流程图等工具，可视化生产流程，识别瓶颈和浪费点。

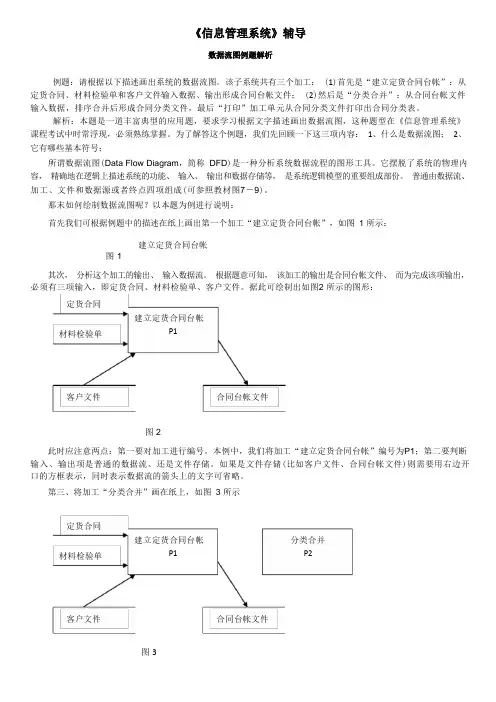

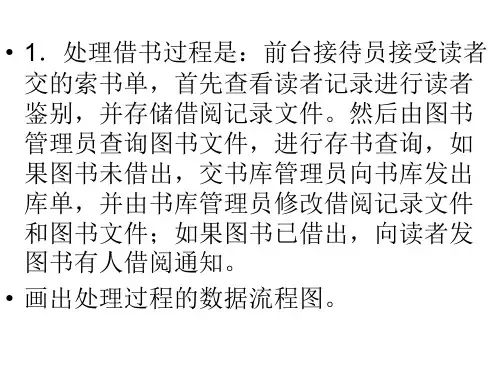

例题：请根据以下描述画出系统的数据流图。

该子系统共有三个加工： (1)首先是“建立定货合同台帐”：从定货合同、材料检验单和客户文件输入数据、输出形成合同台帐文件； (2)然后是“分类合并”：从合同台帐文件输入数据，排序合并后形成合同分类文件，最后“打印”加工单元从合同分类文件打印出合同分类表。

解析：本题是一道丰富典型的应用题，要求学习根据文字描述画出数据流图，这种题型在《信息管理系统》课程考试中时常浮现，必须熟练掌握。

为了解答这个例题，我们先回顾一下这三项内容：1、什么是数据流图；2、它有哪些基本符号；所谓数据流图(Data Flow Diagram，简称DFD)是一种分析系统数据流程的图形工具。

它摆脱了系统的物理内容，精确地在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部份。

普通由数据流、加工、文件和数据源或者终点四项组成(可参照教材图7－9)。

那末如何绘制数据流图呢？以本题为例进行说明：首先我们可根据例题中的描述在纸上画出第一个加工“建立定货合同台帐”，如图1 所示：建立定货合同台帐图1其次，分析这个加工的输出、输入数据流。

根据题意可知，该加工的输出是合同台帐文件、而为完成该项输出，必须有三项输入，即定货合同、材料检验单、客户文件。

据此可绘制出如图2 所示的图形：图2此时应注意两点：第一要对加工进行编号。

本例中，我们将加工“建立定货合同台帐”编号为P1；第二要判断输入、输出项是普通的数据流、还是文件存储。

如果是文件存储(比如客户文件、合同台帐文件)则需要用右边开口的方框表示，同时表示数据流的箭头上的文字可省略。

第三、将加工“分类合并”画在纸上，如图 3 所示定货合同建立定货合同台帐材料检验单合同台帐文件分类合并P2客户文件P1定货合同建立定货合同台帐材料检验单合同台帐文件客户文件P1图3第四、找出加工“分类合并”的输入和输出项，并用箭头在纸上标注出来。

本例中，该加工的输入数据流是 合同台帐文件，输出数据流是合同分类文件，由于“合同台帐文件”已被绘制在纸张上，因此只需用箭头将它与加 工联接起来即可。

管理体系信息系统画图练习题及答案————————————————————————————————作者：————————————————————————————————日期：1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。

2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。

画出业务流程图和数据流程图。

4、教学管理的主要工作过程是：系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。

根据本学期教学任务，查看教师表制作开课任务书和班级教学计划表。

查询时，教师输入教师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。

画出教学管理的数据流程图。

5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图。

①保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账”和“入库流水账”，并修改“库存台帐”。

②根据库存台帐由统计、打印程序输出库存日报表。

③需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。

1、答案：业务流程图：不合用订货业务采购合格数据流程图：F2 不合格的订单F1 订货单 F3 合格的订单 F5 缺货通知F4 发货票2、答案：车入库保库存出库会用P1P2 出库存台 采购3、答案：业务流程图：数据流程图： D2 科研档案F3 不合格材料F1 科研材料 F2 合格材料 F3 科研成果F4 审批合格材料教科研申科研需修改备案申科研分类后批准申科研管主管科教P1P2P3D1 科研条例4、答案： D1 教学计划表F1 班级表F2 教学时间表F3本学期教学任务D2 教师表5、答案F7教F6D4 班级教D3 开课P1系P2生成开课任学入库入库流查询F4F5教P3P4教科1、某运输公司收取运费的标准如下：① 本地客户每吨5元。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程：采购单审核P3.1编目处理p3.2入库单处理p3.3供应商F3.1采购单F3.2不合格采购单F3.3合格采购单F10入库单F3.4不合格入库单S2图书库存情况存档管理员F9入库够书清单F3.5合格入库清单售书业务流程：顾客新书收银员收费单销售台帐保安未收费的书收费单/书售书数据流程：收费处理P1.1审核处理P1.2E1顾客F6购书单计划F1.1收费单F1.2不合格收费单S02S01S03S04图书库存情况存档F4销售清单图书销售存档顾客需求图书情况存档顾客基本情况存档F4销售清单F5顾客需求图书清单F3顾客基本情况4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

按照给出程序框图计算专题题目特点：输入某个数值，按照图中给出的程序计算，若结果符合条件则输出；若结果不符合条件，则把结果重新输入再按照图中给出的程序第二次计算，如此下去，直到符合条件输出为止。

计算方法：设输入的数值为x ，先把图中给出的计算程序表示成一个算式，然后将给出的数值代入这个算式计算即可。

解此类题目的关键是：理解给出的程序图，并把把图中给出的计算程序表示成算式。

特别注意：程序框图中的运算是由前到后．．．．依次进行的，不存在先乘除后加减的问题。

专题练习：1．如图是一个计算程序，若输入x 的值为5，则输出结果为（ ） A ．11 B ．-9 C ．-7 D ．21２．根据输入的数字，按图中程序计算，并把输出的结果填入表内：3．根据输入的数字8，按图中程序计算，则输出的结果是（ ）。

A ．-0.125B ．-1.125C ．-2.125D ．2.93754．按如图的程序计算，若开始输入的值x 为正整数，最后输出的结果小于20，则输出结果最多有（ ）种．A ．2个B ．3个C ．4个D ．5个5．根据如图所示的程序进行计算，若输入x的值为-1，则输出y的值为．6．如图，是一个有理数混合运算程序的流程图，请根据这个程序回答问题：当输入的x为-16时，最后输出的结果y是多少？（写出计算过程）7．按下面的程序计算，如输入的数为50，则输出的结果为152，要使输出结果为125，则输入的正整数x的值的个数最多有（）A．0个B．1个C．2个D．3个8．按下面的程序计算，若开始输入的值x为正数，最后输出的结果为11，则满足条件的x 的不同值分别为．9．将下列分数32,45输入右边的流程图，在输出圈的括号内依次填入输出的数．并写出计算结果．结果是否大于-4YESNO10．学习了有理数的运算后，小明设计了一种计算程序，如图所示，当小明输入-6时，则输出值y= ．11．根据如图所示的计算程序，若输入的值x=-1，则输出的值y= ．12．根据图中的程序，当输入x=5时，输出的结果y= ．13．根据下面的运算程序，若输入|4|x =--时，输出的结果y= ；若输入113x =时，输出的结果y= 。

1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。

2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。

画出业务流程图和数据流程图。

4、教学管理的主要工作过程是：系办输入班级和教学时间，查看教学计划表，确定本学期教学任务。

根据本学期教学任务，查看教师表制作开课任务书和班级教学计划表。

查询时，教师输入教师姓名和时间，查询本人的教学任务，学生输入班级和时间，查询班级教学计划。

画出教学管理的数据流程图。

5、某仓库管理系统按以下步骤进行信息处理，试画出其数据流程图。

①保管员根据当日的出库单和入库单通过出库处理和入库处理分别将数据输入到“出库流水账”和“入库流水账”，并修改“库存台帐”。

②根据库存台帐由统计、打印程序输出库存日报表。

③需要查询时，可利用查询程序在输入查询条件后，到库存台帐去查询，显示查询结果。

1、答案：业务流程图：数据流程图：2、答案：车间入库单库存帐保管员出库单会计科销售科发货通知单发货员．3、答案：业务流程图：主管主任分类后申报材料科研申报材料教科研秘批准申报材需修改申报材科研管理条备案申报材科研档科研科研条例 D1 科研处入库流水账查询结果入库单查询库存入库处理．1、某运输公司收取运费的标准如下： 5元。
