继电保护反措管理制度模版一、目的与范围本管理制度的目的是确保继电保护反措措施的有效、及时执行，提高电力系统的安全性和可靠性。
适用于所有涉及继电保护的电力系统。
二、术语定义1. 继电保护：指在电力系统中，通过电流、电压等监测装置来检测电力系统异常状态，并进行自动化切除电源或触发其他保护动作的设备和控制方法。
2. 反措：指继电保护系统在检测到异常状态时，自动切除电源或触发其他保护动作的措施。
三、管理原则1. 规范性原则：继电保护反措管理按照国家标准和有关规范进行执行，确保操作的规范性和合法性。
2. 及时性原则：继电保护反措必须在检测到异常状态后立即执行，确保系统的安全性和可靠性。
3. 归口负责原则：继电保护反措的执行、管理由专人负责，确保责任的明确和履行。
四、管理流程（一）继电保护反措的确认和调试1. 设备安装完毕后，继电保护系统的整体调试，确保继电保护装置和反措机构的正常运行。
2. 对继电保护装置的参数进行设置和校验，确保其在系统运行中可以准确检测异常状态。
（二）异常状态检测和反措的执行1. 继电保护装置通过监测电流、电压等参数，检测电力系统的异常状态。
2. 检测到异常状态时，继电保护装置应立即执行预定的反措措施。
3. 继电保护装置执行反措后，应及时向操作人员和相关管理人员报告，确保异常状态得到有效处理。
（三）继电保护反措的记录和分析1. 对每次异常状态的检测和执行反措情况进行记录，包括异常状态的时间、地点、原因，以及反措的执行情况等。
2. 对记录的异常状态进行定期分析和总结，找出常见问题和改进措施，提高继电保护反措的准确性和可靠性。
五、责任分工1. 运维人员负责继电保护装置的安装、调试和日常维护工作，保证其正常运行。
2. 操作人员负责在异常状态发生时，及时执行继电保护反措，确保系统的安全运行。
3. 管理人员负责制定管理制度、监督执行情况，并对继电保护反措的记录和分析进行总结和汇报。
六、措施改进1. 定期评估继电保护装置的性能和稳定性，及时更新和升级继电保护装置，提高其检测和执行反措的准确性和可靠性。

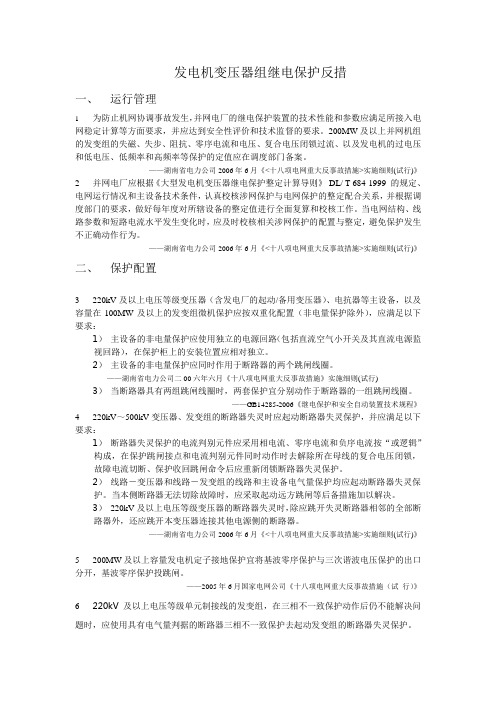

发电机变压器组继电保护反措一、运行管理1为防止机网协调事故发生，并网电厂的继电保护装置的技术性能和参数应满足所接入电网稳定计算等方面要求，并应达到安全性评价和技术监督的要求。
200MW及以上并网机组的发变组的失磁、失步、阻抗、零序电流和电压、复合电压闭锁过流、以及发电机的过电压和低电压、低频率和高频率等保护的定值应在调度部门备案。
——湖南省电力公司2006年6月《<十八项电网重大反事故措施>实施细则(试行)》2并网电厂应根据《大型发电机变压器继电保护整定计算导则》DL/ T 684-1999 的规定、电网运行情况和主设备技术条件，认真校核涉网保护与电网保护的整定配合关系，并根据调度部门的要求，做好每年度对所辖设备的整定值进行全面复算和校核工作。
当电网结构、线路参数和短路电流水平发生变化时，应及时校核相关涉网保护的配置与整定，避免保护发生不正确动作行为。
——湖南省电力公司2006年6月《<十八项电网重大反事故措施>实施细则(试行)》二、保护配置3220kV及以上电压等级变压器（含发电厂的起动/备用变压器）、电抗器等主设备，以及容量在100MW及以上的发变组微机保护应按双重化配置（非电量保护除外），应满足以下要求：1）主设备的非电量保护应使用独立的电源回路（包括直流空气小开关及其直流电源监视回路），在保护柜上的安装位置应相对独立。
2）主设备的非电量保护应同时作用于断路器的两个跳闸线圈。
——湖南省电力公司二00六年六月《十八项电网重大反事故措施》实施细则(试行) 3）当断路器具有两组跳闸线圈时，两套保护宜分别动作于断路器的一组跳闸线圈。
——GB14285-2006《继电保护和安全自动装置技术规程》4220kV～500kV变压器、发变组的断路器失灵时应起动断路器失灵保护，并应满足以下要求：1）断路器失灵保护的电流判别元件应采用相电流、零序电流和负序电流按“或逻辑”构成，在保护跳闸接点和电流判别元件同时动作时去解除所在母线的复合电压闭锁，故障电流切断、保护收回跳闸命令后应重新闭锁断路器失灵保护。

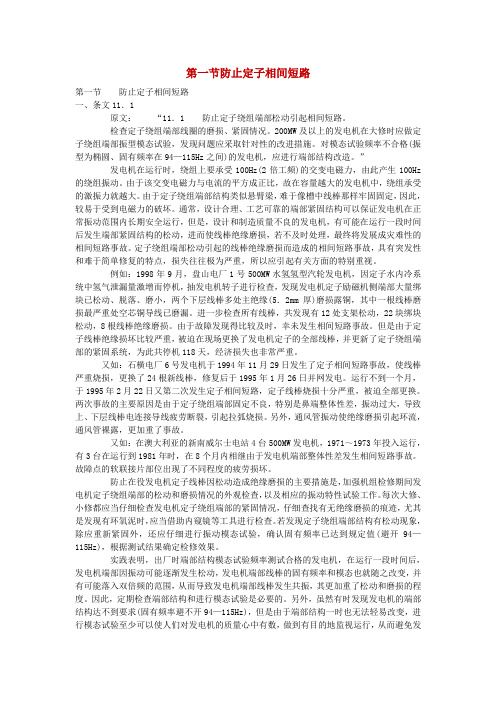

第一节防止定子相间短路第一节防止定子相间短路一、条文11．1原文：“11．1 防止定子绕组端部松动引起相间短路。
检查定子绕组端部线圈的磨损、紧固情况。
200MW及以上的发电机在大修时应做定子绕组端部振型模态试验，发现问题应采取针对性的改进措施。
对模态试验频率不合格(振型为椭圆、固有频率在94—115Hz之间)的发电机，应进行端部结构改造。
”发电机在运行时，绕组上要承受100Hz(2倍工频)的交变电磁力，由此产生100Hz 的绕组振动。
由于该交变电磁力与电流的平方成正比，故在容量越大的发电机中，绕组承受的激振力就越大。
由于定子绕组端部结构类似悬臂梁，难于像槽中线棒那样牢固固定，因此，较易于受到电磁力的破坏。
通常，设计合理、工艺可靠的端部紧固结构可以保证发电机在正常振动范围内长期安全运行，但是，设计和制造质量不良的发电机，有可能在运行一段时间后发生端部紧固结构的松动，进而使线棒绝缘磨损，若不及时处理，最终将发展成灾难性的相间短路事故。
定子绕组端部松动引起的线棒绝缘磨损而造成的相间短路事故，具有突发性和难于简单修复的特点，损失往往极为严重，所以应引起有关方面的特别重视。
例如：1998年9月，盘山电厂1号500MW水氢氢型汽轮发电机，因定子水内冷系统中氢气泄漏量激增而停机，抽发电机转子进行检查，发现发电机定子励磁机侧端部大量绑块已松动、脱落、磨小，两个下层线棒多处主绝缘(5．2mm厚)磨损露铜，其中一根线棒磨损最严重处空芯铜导线已磨漏。
进一步检查所有线棒，共发现有12处支架松动，22块绑块松动，8根线棒绝缘磨损。
由于故障发现得比较及时，幸未发生相间短路事故。
但是由于定子线棒绝缘损坏比较严重，被迫在现场更换了发电机定子的全部线棒，并更新了定子绕组端部的紧固系统，为此共停机118天，经济损失也非常严重。
又如：石横电厂6号发电机于1994年11月29日发生了定子相间短路事故，使线棒严重烧损，更换了24根新线棒，修复后于1995年1月26日并网发电。
Q/HRHH-HP-310.007-2012发电机反事故措施2012-11-30批准2012-12-31实施Q/HRHH-HP-310.007-2012目次1 范围 (1)2 规范性引用文件 (1)3 目的 (1)4 职责 (1)5 反事故措施内容 (2)Q/HRHH-HP-310.007-2012前言为进一步落实“坚持预防为主，落实安全措施，确保安全生产”的要求，完善设备技术管理，推动公司安全生产，有目标、有重点的防止电力生产设备发生重大事故，针对机组设备的实际情况，并按照《防止电力生产重大事故的二十五项重点要求》，制定发电机反事故措施。
实践证明，设备事故不会自然消亡，这是安全生产不可逾越的客观现象，但通过加强管理和采取必要的技术措施，安全生产风险是可以控制而且能够控制的，一切责任事故也是可以避免的。
维护安全生产持续稳定的良好局面，不可能一蹴而就。
正所谓“不积跬步，无以至千里；不积细流，无以成江海”，它必然源自于我们脚踏实地、日积月累的执著坚持。
本反措由归口。
本反措由起草。
本反措的主要起草人：本反措的审核人：本反措的审定人：本反措的批准人：本反措由解释。
Q/HRHH-HP-310.007-2012发电机反事故措施1 范围本反措规定了电站发电机组反措的目的、反措职责及反措工作内容等相关要求。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
DL/T 596—1996《电气设备交接和预防性试验标准》GB/T8564-2003 《水轮发电机组安装技术规范》ATS-18《中型立式水轮发电机安装规程》《国家电网十八项电网重大反事故措施》《SF70-36/8200水轮发电机安装说明书》3 目的3.1为杜绝发生发电机的重大恶性事故；避免发生其他重大人身和设备事故，编制本反措。
3.2 防止电力生产事故，编制我站电力生产发电机反事故措施，并在全过程中认真执行好反措，重视反措项目的贯彻和落实。
二十五项反措防止全厂停电事故措施为防止全厂停电事故，要严格执行《防止全厂停电措施》（能源部安保安（1992）40号）以及其他有关规定，并提出以下重点要求：1、加强蓄电池和直流系统的维修，确保主机交直流润滑油泵供电可靠。
1.1、改建项目要求蓄电池采用免维护、质量可靠、有良好声誉厂家的产品。
1.3、保护、操作、动力、信号、事故照明靠直流供电的均应分开供电。
2、结合机组大、小修全面认真检查厂用备用电源自投装置，并做切换试验。
3、加强继电保护工作，主保护装置应完好并正常投运，后备保护可靠并有选择性的动作，严防开关拒动，误动扩大事故。
4、母差保护停用时尽量减少母线倒闸操作。
5、开关设备的失灵保护均必须投入运行，并要做好相关工作，确保保护正确地动作。
6、根据《继电保护和安全自动装置技术规程》（GB14285-93）的规定，完善主变压器零序电流电压保护，以用于跳开各侧断路器，在事故时能保证部分机组运行。
6.1、继电保护的正常可靠动作，是防止全厂停电事故的保证。
要加强对继电保护的专业管理，严格按电力部《继电保护及电网安全自动装置检验条例》（1987年）规定的期限、项目及部颁标准批准执行的试验规程所规定的内容时行。
6.2、电气主设备、线路主保护装置应完好并正常投运。
保护退出要有严格的审批程序，并认真执行，严禁主保护退出运行。
后备保护整定要通过系统统一核算，要防止保护“三误”事故的发生。
7、应优先采用正常的母线、厂用系统、热力公用系统的运行方式，因故改为非正常运行方式时，应事先制定安全措施，并在工作结束后，尽快恢复正常运行方式，由生技科负责管理厂用电运行方式。
要结合本厂情况制定非正常运行方式，并对非正常运行方式的低电压保护定值要进行系统整定计算。
8、厂房内重要辅机（如送风机，引风机、给水泵、循环水泵等）电动机事故按钮要加装保护罩，以防止误碰造成停机事故。
9、400V重要动力电缆采用阻燃型塑料电缆。
10、母线侧隔离开关和硬母线支柱绝缘子，应选用高强度支柱绝缘子，以防运行或操作时断裂，造成母线接地或短路。
防止发电机反事故技术措施为了防止发电机的损坏事故发生，应严格执行?发电机反事故技术措施?[〔86〕电生火字193号]、?发电机反事故技术措施补充规定?〔能源部发[1990]14号〕、?汽轮发电机运行规程?〔1999年版〕等各项规定：1防止定子绕组端部松动引起相间短路。
大小修期间，应检查定子绕组端部线圈的磨损、紧固情况。
发现问题应采取针对性的改良措施。
2防止定子绕组相间短路。
2.1 加强对大型发电机环形接线、过渡引线、鼻部手包绝缘、引水管水接头等处绝缘的检查。
按照?电力设备预防性试验规程?〔DL/T596—1996〕，对定子绕组端部手包绝缘施加直流电压测量，不合格的应及时消缺。
3防止定、转子水路堵塞、漏水。
防止水路堵塞过热。
3.1.1 水内冷系统中的管道、阀门的橡胶密封圈应全部更换成聚四氟乙烯垫圈。
安装定子内冷水反冲洗系统，机组正常停机后，定期对定子线棒进展反冲洗6个小时。
反冲洗系统的所有钢丝滤网应更换为激光打孔的不锈钢板新型滤网，防止滤网破碎进入线圈。
大修时，对水内冷定子、转子线棒应分路做流量试验。
扩大发电机两侧汇水母管排污口，并安装不锈钢法兰，以便去除母管中的杂物。
3.1.5 水内冷发电机水质应严格控制规定范围。
水中铜离子含量超标时，为减缓铜管腐蚀，125MW机组允许运行时在水中加缓蚀剂，但必须控制PH值大于。
3.1.6 严格保持发电机转子进水支座石棉盘根冷却水压低于转子内冷水进水压力，以防石棉材料破损物进入转子分水盒内。
3.1.7 定子线棒层间测温元件的温差和出水支路的同层各定子线棒引水管出水温差应加强监视。
温差控制值应按制造厂规定，制造厂未明确规定的，应按照以下限额执行：定子线棒层间最高与最低温度间的温差达8℃或定子线棒引水管出水温差8℃时应报警，应及时查明原因，此时可降低负荷。
定子线棒温差达14℃或定子引水管出水温差达12℃，或任一定子槽内层间测温元件温度超过90℃或出水温度超过85℃时，在确认测温元件无误后，应立即停机处理。
继电保护反措概述1．什么是继电保护反措：［继电保护］泛指电力系统中的继电器、继电保护装置、安全自动装置、高频通道（含收发信机）、继电保护二次回路。
［继电保护反措］是指保证电力系统继电保护及安全自动装置运行正确可靠，针对二次系统设备在电力系统运行中存在的问题而制定的行之有效的技术改进措施，是继电保护保证电力系统安全运行的基本经验以及事故教训的在总结。
其主要内容包括保护装置本体、原理、交、直流电源，控制和信号等二次回路，现场运行，及实验等。
2．反措管理：1）反措方案由继电保护的专业管理单位（部门）制定、发布，并归口管理，分级实施。
2）反措的分级实施范围原则上与调度管辖范围一致。
3）各级归口管理部门应对上级反措文件制定实施细则，并列出反措清单和计划，并报上一级管理部门备案（不要遗忘备品备件的反措）。
4）反措执行应分轻重缓急指定计划，并严格按期执行。
5）各单位主管生产的领导对反措计划负有领导责任，继电保护主管部门负责具体实施6) 设计、施工单位亦必须执行反措，凡未按反措执行的工程，运行单位有权拒绝投运。
7) 制造单位在制造、改进产品时应贯彻反措，并及时通报用户。
8) 各单位的反措计划与执行情况应上报主管部门，并抄报本单位安监部门，各级安监部门应监督检查反措计划的实施情况。
9) 对贯彻执行反措积极，并对安全运行作出贡献的单位和个人应予以表彰、奖励，反措项目可申报合理化建议及技术改进奖，对执行反措不力造成系统事故的应追究责任并处罚。
3．应执行的反措文件：1) 原电力部93 年颁发的《电力系统继电保护及安全自动装置反事故措施要点》。
2) 原水利部87 年颁发的《继电保护和电网安全自动装置现场工作保安规定》。
3) 原电力部安生司调通调网『1994』143 号文颁发的《电力系统继电保护及安全自动装置反事故措施管理规定(试行) 》。
4) 浙江省电力局“浙电调『1997』0015 号文《关于重新颁发“继电保护防止人员直接过失的反事故措施”的通知》。
18 防止继电保护事故18.1 在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。
18.2 涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。
18.3 继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。
保护选型应采用技术成熟、性能可靠、质量优良的产品。
18.4 电力系统重要设备的继电保护应采用双重化配置。
双重化配置的继电保护应满足以下基本要求：18.4.1 依照双重化原则配置的两套保护装置，每套保护均应含有完整的主、后备保护，能反应被保护设备的各种故障及异常状态，并能作用于跳闸或给出信号；宜采用主、后一体的保护装置。
18.4.2 330kV及以上电压等级输变电设备的保护应按双重化配置；220kV电压等级线路、变压器、高压电抗器、串联补偿装置、滤波器等设备微机保护应按双重化配置；除终端负荷变电站外，220kV及以上电压等级变电站的母线保护应按双重化配置。
18.4.3 220kV及以上电压等级线路纵联保护的通道（含光纤、微波、载波等通道及加工设备和供电电源等）、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。
18.4.4 100MW及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）；大型发电机组和重要发电厂的启动变保护宜采用双重化配置。
18.4.5 两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。
其保护范围应交叉重叠，避免死区。
18.4.6 两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。
18.4.7 有关断路器的选型应与保护双重化配置相适应，220kV 及以上断路器必须具备双跳闸线圈机构。
两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。
