布氏硬度计使用规则

1、目的指导他人正确的使用台式布氏硬度计并确保测量数据的准确性。

2、范围使用与台式布氏硬度计，本指导书规定了实验设备，工作原理、试样、试验程序、误差分析、故障排除、维护和保养。

3、引用文件《GB/T213.2-2009》《ASTM E10-2010》《机械工业理化检验人员培训教材-力学性能试验》4、实验设备4.1、本指导书规定使用台式布氏硬度计，只采用硬质合金钢球，实验压力为3000KG，压力保持时间在0～30秒之间。

压痕直径应在球直径的24 ～60%之间,最大测试硬度为650HBW。

4.2、本硬度计共有七个砝码和一个吊挂：一个1.25KG砝码、一个1.25KG砝码、一个5KG砝码、五个10KG砝码、吊挂3.75KG。

4.3、布氏硬度计试验力允许误差≤±1％，硬质合金钢球硬度≥1500HV，钢球直径为10mm公差为±0.005mm。

4.4、压痕测量装置的最小分度应能估测到0.5％d，允许误差≤0.5％d。

4.5、在每次更换压头、试验台或支座后以及大批量试样实验前，均按照JJG150《布氏硬度计检定规程》进行日常检查。

4.6、检查硬度计标准块应符合JJG147《二等标准布氏硬度快定度规程》的要求。

4.7、硬度计应由国家计量部门定期检定。

5、实验原理5.1定义：用一定的试验力将硬质合金钢球压入试样表面，保持一定时间卸载后，测量压痕直径，求得压痕表面积，布氏硬度HB=0.102＊试验力/压痕表面积（图1）。

5.2、符号和说明5.3、计算方法在实际的实验时，由于压痕深度h的测量比较困难，而压痕直径d比较方便，因此将上述公式h转换成d的关系。

根据左图中三角形OAB的关系计算出：公式中只有d是变量，实验时只需要测量压痕直径d，通过计算公式或查表即可得出HBW值。

5.4、布氏硬度HBW的表示方法举例事例：实验力保持时间（10～15秒省略不写）试验力对应的Kgf， 30Kgf=30＊9.8=294.2 N硬质合金钢球直径硬度符号（通常省略不写）布氏硬度值6、试样6.1、试样表面应平坦光滑，不能有氧化皮以及油污，试样表面必须保证压痕直径的测量精度，建议表面粗糙度Ra≤1.6um。

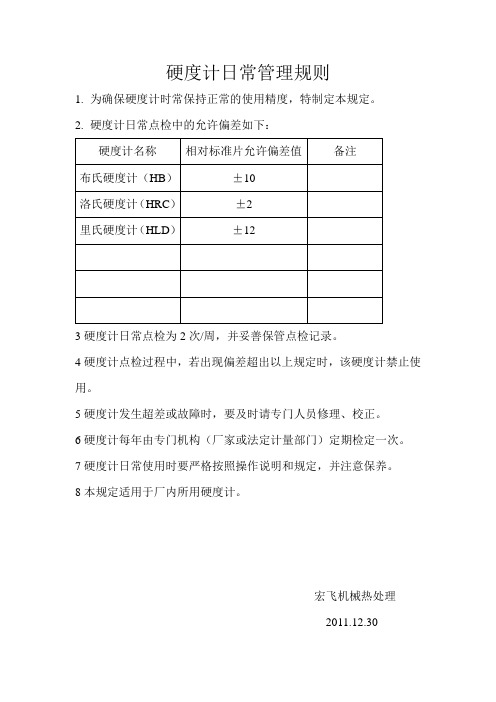

硬度计日常管理规则
1.为确保硬度计时常保持正常的使用精度，特制定本规定。

2.硬度计日常点检中的允许偏差如下：
3硬度计日常点检为2次/周，并妥善保管点检记录。

4硬度计点检过程中，若出现偏差超出以上规定时，该硬度计禁止使用。

5硬度计发生超差或故障时，要及时请专门人员修理、校正。

6硬度计每年由专门机构（厂家或法定计量部门）定期检定一次。

7硬度计日常使用时要严格按照操作说明和规定，并注意保养。

8本规定适用于厂内所用硬度计。

宏飞机械热处理
2011.12.30。

布氏硬度计操作规程
《布氏硬度计操作规程》
一、装置准备
1. 硬度计应放在平稳、光线明亮的台面上。

2. 硬度计底座和游标应清洁并无损伤。

3. 刀架和游标应予垂直。

4. 试样应置在硬度计工作台上，并通常应满足试样最大厚度不超过硬度计工作台有效行程的规定。

二、试样涂油
1. 试样表面务必干净，无杂质。

2. 去除表面油质及污物，根据试样不同情况，用酒精或醋酸等在试样表面适当涂油。

三、硬度计操作
1. 调整扳手卡盘，将试样稳固夹紧在工作台上。

2. 调整压头，并观察垛口，合适的探针之前才能落下。

3. 在相互垂直的两个垛口上观察游标示数。

对于一次试验中，不应对同一试样进行两次以上的测试。

4. 对于高于工作台行程的试样，属特殊试验，需根据试验而发展之特殊规则；对于轧制粗糙表面试样，试样需要在取样区做5个以上的字样。

四、记录数据
1. 试验完毕，必须做好成绩记录，并写清楚试验试样的名称、型号、规格，及其它必要信息或附注。

2. 具有问题的数据记载或子试验的模仿必须有特别的记载。

五、清洁维护
1. 试验完毕，应该马上清理，将试样取下，移回原位置，放回正常使用，将硬度计表面和主要运动部位的油脂和灰尘擦净，不应用异火清洁。

2. 试验器机封存前，不得拆开机内部分。

锤击式布氏硬度计安全操作及保养规程前言锤击式布氏硬度计是一种常用的金属材料硬度检测仪器。

它根据金属材料表面受到锤击后产生的反弹高度来计算出硬度值。

然而，操作不当和保养不善会导致设备受损，进而影响测试结果，甚至会威胁人身安全。

因此，为了保证测试结果的准确性和设备的安全，我们需要遵守一些规程来正确的进行使用和保养。

安全操作规程1.操作人员应该具备硬度测试的专业知识，并且需要接受足够的培训才能进行独立的测试操作。

2.在进行测试前，应该将测试仪器的状态进行检查，确保锤头和锤柄都没有受损或磨损。

3.所有测试应该在稳固的平台上进行，这可以保证测试结果的准确性。

4.在进行测试前，应该先将设备进行预热。

在测试时需要将压触头垂直于试验面，尽可能保证测试时力的平稳施加、均匀输出，以保证测试结果的准确性。

5.每次测试前，在锤头上面涂上合适的抛光剂，以免测试时锤头和金属试件表面产生过多的摩擦力，影响测试结果。

6.在完成测试后，应该将测试数据及时记录下来，并清洁设备以保证下一次的测试结果的准确性。

7.在使用锤击式布氏硬度计时，应该小心轻放测试设备。

不要随意移动设备，尤其不能将其猛击或放置在不稳定的地方。

保养规程1.在使用锤击式布氏硬度计设备时，应该将其存放在干燥清洁的地方。

如果存放时间较长，应该将其放在内置的盒子或包装盒中。

2.不要使用硬物或锐利的物品对锤击式布氏硬度计设备进行清洁。

使用干净的毛巾或纸巾轻轻擦拭即可，尽量不要用水清洗。

3.每次使用锤击式布氏硬度计设备后，应该将其进行检查。

检查的时候需要特别注意锤头和锤柄的磨损情况，确保锤头和锤柄处于良好的状态。

4.如果发现锤头和锤柄有损坏或磨损情况，应该及时更换。

并且为了保护锤头和锤柄，最好不要将其飞速接触表面，避免损坏。

5.在存放锤击式布氏硬度计设备时，应该尽量避免存放在过于潮湿或者受到大量灰尘的地方。

这些环境很容易对设备造成影响。

总结通过遵守安全操作规程和保养规程，锤击式布氏硬度计设备可以保持良好的状态，以提供准确可靠的硬度测试结果，并且可以保证设备在使用过程中的安全性。

布氏硬度法一、布氏硬度法的概述布氏硬度法是一种测量材料硬度的方法，它是根据英国工程师布氏（Bryant）于1901年提出的硬度测量原理发展起来的。

布氏硬度法适用于测定黑色金属、有色金属、非金属矿物和金属合金等材料的硬度，是我国工业生产中广泛应用的一种硬度测试方法。

二、布氏硬度法的原理与计算布氏硬度法的基本原理是：在一定的试验力作用下，用一定直径的硬质合金球或金刚石圆锥尖端，在待测材料表面上均匀地施加一定的压力，然后根据压痕的直径或面积计算材料的硬度。

布氏硬度（HB）的计算公式为：HB = （F/S）× 100，其中F为试验力（单位：牛顿），S为压痕面积（单位：平方米）。

三、布氏硬度计的类型与使用方法根据试验力的施加方式，布氏硬度计可分为手动和自动两种类型。

手动布氏硬度计的操作步骤如下：1.选择合适的硬度计，根据待测材料的性质选择试验力大小和硬质合金球或金刚石圆锥的直径。

2.将硬度计平稳地放置在待测材料表面上，确保试验力垂直于材料表面。

3.施加试验力，保持一定时间后，卸除试验力。

4.观察并测量压痕的直径或面积，根据公式计算硬度。

四、布氏硬度法的应用领域布氏硬度法在工业生产、科研和检测等领域具有广泛的应用，可用于检验金属材料的硬度、强度、韧性等性能，为材料的选择、加工和质量控制提供重要依据。

五、布氏硬度法的优缺点优点：1.操作简便，试验速度快，适用于批量检测。

2.适用范围广泛，可测定多种材料的硬度。

3.硬度计算准确，具有较高的测量精度。

缺点：1.对试样表面要求较高，表面粗糙度较大时，测量结果偏差较大。

2.试验力较小，不适用于测定高硬度材料。

六、提高布氏硬度测试准确性的措施1.选用合适的试验力、硬质合金球或金刚石圆锥直径。

2.保证试验力施加均匀、稳定，避免冲击和振动。

3.精确测量压痕直径或面积，减小测量误差。

4.对待测材料表面进行适当处理，降低表面粗糙度对测量结果的影响。

总之，布氏硬度法是一种实用、可靠的硬度测量方法。

HBS-3000型数显布氏硬度计使用说明书上海高致精密仪器有限公司目次一简介 (2)二主要技术参数 (2)三仪器的安装和调试 (3)1 硬度计工作条件2 拆箱和安装3 硬度计安装4 操作面板功能介绍5 硬度计的使用四硬度计的保养及注意事项 (9)五RS232超级终端设置： (10)六附件（装箱单） (13)一简介HBS-3000型数显布氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型布氏测试仪器。

该机采用计算机软件编程，光电传感等技术。

通过按键输入，选择测试方法与硬度HB=0.102× 相互对照、储存等，在LCD 大屏幕显示屏上能显示试验方法、试验力，测量压痕长度、硬度值、试验力保持时间、试验力与硬度测量范围、测量次数，并能键入年、月、日期，试验结果和数据处理等，通过打印机输出，RS-232接口与计算机连网。

布氏硬度试验主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。

适用于工厂、车间、试验室、大专院校和科研机构。

布氏硬度试验是用一定直径的钢球（D ）,以规定试验力（F ）压入被测试物体的表面（图1），经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕直径（d ），计算压痕的球形表面积所承受的平均压力（N/mm 2），即布氏硬度值。

从以下计算公式中可得到布氏硬度值；2FπD(D-√D 2-d 2)式中：F-通过钢球压头加在试样上的试验力，ND-钢球直径，mm d-压痕直径，mm0.102—规定的系数。

图（1）二. 主要技术参数1 试验力级数： 62.5kgf (612.5N) 500kgf(4900N) 100kgf(980N) 750kgf(7350N) 125kgf(1225N) 1000kgf(9800N) 187.5kgf(1837.5N) 1500kgf(14700N) 250kgf(2450N) 3000kgf(29400N) 2． 硬度测试范围： （8～650）HBW 3. 示值精度：标准硬度块 示值最大误差%(相对H) 示值重复性误差 ≤125 ±3 0.03d 125<HBW ≤225 ±2.5 0.025d>225 ±2 0.02dH—标准块的标定硬度值 d—压痕直径的总平均值4.测微目镜放大倍率： 20倍5.测微目镜最小分度值： 0.625um6.试样最大高度： 185mm7.压头中心至机体最大距离： 135mm8.电源电压： AC 220V9.外形尺寸： (786×565×245)mm10.重量： 130kg三. 仪器的安装和调试1. 硬度计的工作条件1.1硬度试验应在室温(23±5)℃，室内相对湿度不大于65％1.2环境清洁，无震动1.3周围无腐蚀性气体1.4安装在稳固的工作台上，（外形尺寸仅作参考）在工作台上适当的位子上开一个φ90mm孔，为丝杆升降之用（图2）（图2）2. 拆箱和安装2.1旋下外包装箱下面的四个螺母，移开箱壳，取出护围硬度计垫衬及附件箱。

布氏硬度计安全操作规程
一、作业前
1、按规定正确穿戴好劳动防护用品（工作服）。

2、确定布氏硬度计安放在坚固平坦的桌面或工作台上。

3、检查仪器电源、插接线是否完好、电器工作是否正常。

4、试样表面应平坦光滑清洁。

二、作业中
1、在显示屏上选择正确的加载力，安装正确的压头。

2、将试样正确放置在压头下方中心位置。

3、慢慢加载试验力至硬度计发出“滴”的提示音时停止。

4、硬度计自行保持试验力并慢慢卸载，观察压痕半径测量硬度值。

5、为了保证压痕完整，圆度满足要求，硬度块的使用只能在工作面进行，两相邻压痕中心距离不小于压痕直径的3倍，压痕中心至试样边缘不小于压痕直径的2.5倍。

6、仪器在加卸荷过程中会发出一些轻微的响声，这是机构在作自动调整，属正常现象。

7、严禁硬度计工作时随意转动压头、移动样件。

8、严禁自行拆装仪器电器元件、开关、插座安装位置
9、出现异常情况停止操作，并上报班组长或者负责人，严禁私自处理或瞒报。

三、作业后
1、关闭设备电源。

2、仪器应保持清洁，罩防尘罩。

3、样件规范摆置，做好现场区域清洁。

布氏硬度计操作指导书
1 概述
1.1 用于测定未经淬火钢、铸铁、有色金属及质地较软的轴承合金等的布氏硬度值。

2 试验原理
2.1 布氏硬度试验是把一定直径的淬火钢球或硬质合金球以规定的负荷压入试样表面经规定的保荷时间后卸除负荷，测量表面的压痕直径, 以试样压痕单位表面积上的平均压力（kgf/mm 2）作为布氏硬度值。

HBS （HBW ）=0.102×
)
2
d 2D πD(D 2F --
3 使用条件
3.1 工作环境干燥清洁，没有腐蚀性气体。

3.2 工作环境应无来自外界的机械振动。

3.3 工作环境环境温度在10～30℃之间。

4 测量范围
HBS 8～450 , HBW 8～650 5 使用 5.1 选择压头
5.1.1选择压头:由图纸标称硬度或材料正常供应状态下的硬度（参考表2常用材料供应状态下的布氏硬度值），参考材料的厚度，根据表3选定合适的压头直径、负荷、保荷时间。

5.1.2清洗：用120#航空汽油洗掉选定压头前段的防锈油，用棉布或质地较软的纱布擦拭。

华银布氏硬度计安全操作及保养规程华银布氏硬度计是一种广泛应用于金属及其制品检测领域的测试仪器，为确保检测的准确性和操作人员的安全，以下是华银布氏硬度计的安全操作及保养规程。

安全操作规程1. 仪器放置•仪器应放置于水平台面上，确保仪器水平。

•在使用仪器时，需确保周围的环境清洁，避免粉尘、振动等因素对仪器的影响。

•操作仪器时应注意手部清洁，确保不会对仪器的测试结果产生影响。

2. 标准件选择在选择标准件时，应确保其具有符合要求的硬度值，并在测试前进行校准。

3. 压头更换•仪器压头在开始使用前应经过清洁和抛光。

•当更换压头时，应先拆卸原有压头，再安装新的压头，确保压头牢固。

4. 测试样品•测试样品应被清洁干净并放在仪器平台上。

•在进行测试时，应在样品的中央区域进行测试。

如果测试结果异常，可以将测试位置移动至其他区域进行复测。

5. 进行测试•进行测试时，应注意不要使用过度的力量，以避免对仪器造成损伤或损坏样品。

•测试结果应根据标准进行记录，并进行合理分析。

6. 关闭仪器•在测试完成后，应将压头运回起始位置并关闭仪器。

•清理仪器和压头时，应使用软布轻轻擦拭，避免对仪器造成损坏。

保养和维护规程仪器的保养和维护能够保证测试的准确性和仪器的寿命。

1. 保持清洁•仪器在使用前应确保清洁干净，避免灰尘和污垢影响测试数据的准确性。

•在使用后，应立即清理仪器上的粉尘和污垢。

2. 检查压头•在使用前，应仔细检查压头，确保其无损坏、无腐蚀、无划痕等瑕疵。

•发现压头有问题时，应及时更换。

3. 校准•仪器应在一定时间间隔内进行校准。

•校准时，应按照厂家提供的校准方法进行校准，并记录校准数据。

4. 维护•维护时，应遵循仪器使用说明书的相关规定，遵循操作步骤。

•检查仪器的电源线和传感器线，确保其牢固连接，无损坏。

•检查仪器中的校准装置和调整螺丝等部件是否正常，并进行必要的更换和调整。

5. 存放•存储仪器时，应放置于防潮、干燥、通风的环境中，避免高温、阳光直射或潮湿的环境对仪器造成损坏。

布氏硬度计操作规程
一、工作前
1、打开电源开关，检查接地线是否良好。

2、根据工艺要求和所测材料，选择合适的试验力、辅助支
撑及压头。

二、工作中
1、将试件放置于工作台上，通过手轮调整工作台至适当高度，压头与试件表面接触，垂直于试验面施加试验力。

2、加载过程中应无冲击、振动和过载，保持足够时间后卸
除试验力。

3、用读数显微镜测量压痕直径，计算或查表得出硬度值。

三、工作后
1、工作完毕需及时擦拭标准块并涂防锈油。

2、清理设备周围杂物，清擦设备上散落的氧化皮及油污。

3、将辅件、读数显微镜等清擦干净收好。

4、盖上防尘罩。

四、保养内容
1、定期检查电源线及接地线状况，防止漏电。

2、及时清理设备表面及丝杠上散落的灰尘及氧化皮，保持
丝杠干净且有油膜覆盖。

3、每半年检查一次减速器润滑脂及缓冲器油液，保持充足。

4、长时间不用时将砝码取下，避免杠杆长时间受力。

编制：张育通审核：石燕批准：李恩省。
