塑料模具的分类及基本结构

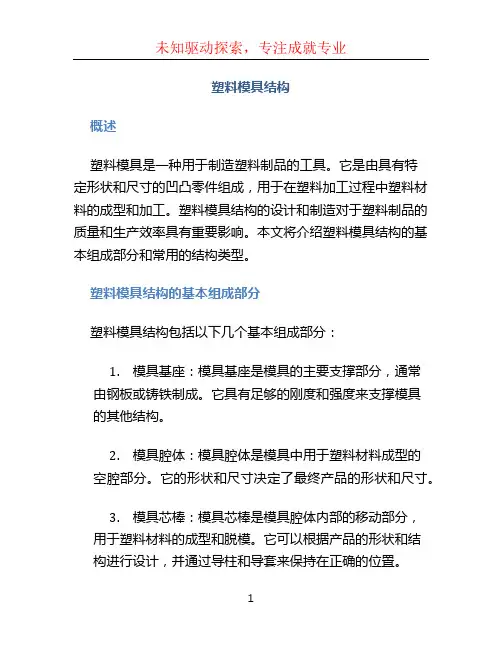

塑料模具结构概述塑料模具是一种用于制造塑料制品的工具。

它是由具有特定形状和尺寸的凹凸零件组成，用于在塑料加工过程中塑料材料的成型和加工。

塑料模具结构的设计和制造对于塑料制品的质量和生产效率具有重要影响。

本文将介绍塑料模具结构的基本组成部分和常用的结构类型。

塑料模具结构的基本组成部分塑料模具结构包括以下几个基本组成部分：1.模具基座：模具基座是模具的主要支撑部分，通常由钢板或铸铁制成。

它具有足够的刚度和强度来支撑模具的其他结构。

2.模具腔体：模具腔体是模具中用于塑料材料成型的空腔部分。

它的形状和尺寸决定了最终产品的形状和尺寸。

3.模具芯棒：模具芯棒是模具腔体内部的移动部分，用于塑料材料的成型和脱模。

它可以根据产品的形状和结构进行设计，并通过导柱和导套来保持在正确的位置。

4.模具导向系统：模具导向系统用于确保模具腔体和芯棒的准确定位和运动。

它通常包括导柱、导套和导向销等部件。

5.冷却系统：冷却系统用于控制模具温度，以确保塑料材料的快速凝固和脱模。

它通常包括冷却水管道和冷却孔等部件。

6.开关系统：开关系统用于控制模具的开合动作。

它通常包括压缩弹簧、推杆和开关机构等部件。

7.引导系统：引导系统用于模具的分离和组装。

它通常包括固定螺栓、螺母和定位销等部件。

塑料模具结构的常用类型根据不同的塑料制品和加工要求，塑料模具结构可以分为以下几种常用类型：1.单腔模具：单腔模具是一种最简单的模具结构，只有一个塑料材料成型腔体。

它适用于小批量生产和简单形状的塑料制品。

2.多腔模具：多腔模具是一种具有多个塑料材料成型腔体的模具结构。

它可以生产多个相同或不同形状的塑料制品，提高生产效率。

3.热流道模具：热流道模具是一种通过加热系统来控制塑料材料的流动和成型的模具结构。

它可以避免塑料制品中的缺陷和熔融料的浪费。

4.双色模具：双色模具是一种能够在同一模具中成型两种不同颜色的塑料制品的模具结构。

它可以实现多彩和多功能的塑料制品。

模具基本结构及分类文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统，其由主流道，分流道，内浇口，冷料穴等结构组成，由零件的浇注套，拉料杆等组成。

〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件，由型芯（成型塑件内部形状），型腔（成型塑料外部形状），成型杆，镶块等构成。

〈三〉结构零件构成零件结构的各种零件，在模具中起安装，导向，机构动作及调温等作用。

导向零件：导柱，导套。

装配零件：定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙，定模底板，定模板，动模板，动模垫板，模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分：一部份留于模具机座的定模板上，动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分：立式注射机，卧式注射机，直角式注射机上用的模具〈二〉按注射模具的总体结构特征分：1、单分型面模分流道位于分型面上，需切除流道凝料。

2、点浇口脱出模具（三板式模具）3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。

在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。

模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。

模具主要由浇注系统、调温系统、成型零件和结构零件组成。

其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。

3塑料模具的基本结构及功能塑料模具是用于塑料制品加工中的一种工具。

它的基本结构是由模具座、上模、下模、导柱、导套、滑块、顶出机构等组成的。

以下是对塑料模具基本结构及功能的详细描述。

1.模具座：模具座是模具的支撑部分，通常由模座板和模具座基座组成。

它的功能是固定和支撑其他模具部件，并将模具与注塑机连接起来。

2.上模和下模：上模和下模是模具最重要的两个部分，一般分别安装在注塑机的固定模板和动态模板上。

它们通过导套和导柱的配合运动，实现模具的开闭动作。

上模和下模的结构和形状决定了塑料制品的形状和尺寸。

3.导柱和导套：导柱和导套是用于引导上模和下模开闭运动的部件。

导柱通常固定在模具座上，导套则固定在上模上。

它们的表面光滑，可以减少摩擦，确保模具的运动平稳和精度。

4.滑块：滑块是模具中的一个移动部件，可以实现一些复杂的模具动作。

滑块一般通过滑块导柱与上模相连接，它可以在模具关闭时从上模中退出，成型完成后再进入。

5.顶出机构：顶出机构用于将注塑成型后的制品从模具中顶出。

它通常由顶出杆、顶出板和顶出凸轮组成。

当上模开启时，顶出凸轮带动顶出板和顶出杆向前运动，将制品顶出。

除了以上基本部件，塑料模具还可能包含一些特殊的结构，如冷却系统、喷嘴等，用于控制模具温度和塑料流动。

塑料模具的功能主要包括以下几个方面：1.定位功能：通过导柱和导套的配合，确保上模和下模的位置准确，保证模具开闭运动的顺利进行。

2.尺寸控制功能：上模和下模的结构和形状决定了制品的形状和尺寸，通过精确设计和制造，模具能够精确地控制制品的尺寸。

3.模具动作功能：通过滑块、顶出机构等特殊结构，模具能够实现一些复杂的动作，如内腔成型、侧拉等。

4.制品顶出功能：顶出机构能够将注塑成型后的制品从模具中顶出，提高生产效率。

5.温度控制功能：通过冷却系统，模具能够控制模具温度，确保塑料的充填和冷却过程正常进行。

总之，塑料模具的基本结构和功能是相互关联的，通过各个部件的配合和动作，实现塑料制品的精确成型。

塑胶模具基本结构详解塑胶模具是在塑料制品生产中使用的主要工具，它是将液态塑料注入模具中，经过一定的温度和压力处理后形成的产品。

塑胶模具的基本结构是由模具基板、模具芯、模具腔、模具导板、模具定位销、模具螺栓和注塑系统组成。

1.模具基板模具基板是塑胶模具的主要承载部分，是模具的基础结构，其质量主要决定了整个模具的稳定性和使用寿命。

通常情况下，模具基板是由钢材制造而成，其材质应该具有高强度、高耐磨性、高韧性以及耐高温的特点。

2.模具芯模具芯是模具中用来预留产品中空部分的一个孔，通常直接与注塑系统相连。

在塑料模具的制造中，模具芯的加工难度较大，生产过程中需要高精密度的加工设备和技术，可以利用CNC机床进行加工。

其中，最为常见的模具芯形状包括圆柱形、方形、各种不规则形状等。

3.模具腔模具腔是指模具中用来成型产品的部分，由于涉及到产品的外观、尺寸、表面光洁度等因素，因此模具腔的加工难度也相对较大。

模具腔需要具备高度精密度的尺寸和表面处理，通常要求采用光学除毛刺技术和精密抛光技术来完成。

4.模具导板模具导板是指在塑料模具中，用来固定模具芯和模具腔的位置和方向关系的部件。

通常情况下，模具导板由优质的合金钢、特种材料等制作而成，确保了模具芯和模具腔之间的高度一致性和整体稳定性。

5.模具定位销模具定位销是模具中用来保持模具芯和模具腔对准的重要部件。

其主要作用是确保注塑过程中的模具对位，从而保证了最终产品质量的稳定性和一致性。

模具定位销的数量一般根据模具的大小和复杂度来决定，通常为1~16个。

6.模具螺栓模具螺栓是模具中用来连接、固定模具芯和模具腔的部件。

由于注塑过程中会受到较大的压力和温度冲击，因此模具螺栓的材质必须具有高韧性、高强度和高耐磨性等特点，以保证模具系统的整体稳定性和耐用性。

7.注塑系统注塑系统是塑胶模具中的一个重要部分，其主要作用是将塑料熔化，将熔融塑料注入到模具芯和模具腔中，从而形成最终的产品。

其主要组成部分包括进料系统、加热系统、注塑系统、保压系统、冷却系统和排气系统等。

塑料注塑模具结构的基本分类一、一幅完整的模具通常由两大部分组成。

成型部分，关系着塑料产品形状和尺寸的零件。

二是模架部分，也称模胚，是用来安装和固定成型部分的二、塑料注塑模具分为2大类型：1）：两板式模具。

两板式模具不适用于带有前模滑块的模具和点浇口的模具，除了这两种结构外，其他所有结构和进胶方式都可使用。

2）三板是式模具。

又称细水口模具，按类型又分：细水口、简化型细水口和假三板三种形式（简化型细水口模架后模侧板内没有导柱，拉杆上没有限位垫圈，不能设计推板结构，通常用在500mm一下的中小型模具上，产品批量较大时也不适宜使用。

假三板模架是专门为前模滑块机构的模具而设计的，没有卸料板，不适用于点浇口的模具。

三、6大系统组成一幅完整的塑料注塑模具1）：浇注系统。

由主流道、分流道、浇口、冷料穴4部分组成2）：成型机构。

成型结构是与塑料产品直接接触的部分，包括前后模仁、镶件、滑块、斜顶等机构。

3）：顶出机构。

包括顶针、顶块、司筒、顶针固定板、顶针垫板、复位杆结构等。

4）：导向结构。

导向机构包括导柱、导套、顶板复位杆、顶板导套等机构。

对于要求较高的模具，有时还应另外增加辅助导向机构，如锥面、直面、圆锥精定位等。

5）：冷却系统。

冷却系统主要是循环水路，有油冷、水冷、空气冷等。

有些模具需要加热，可利用冷却水路来进行加热。

6）：排气系统。

主要有排气槽、排气针、排气镶块，排气阀等部分机构。

塑料模具热流道系统介绍一：热流道系统是一种用途非常广泛的塑料成型浇注系统，主要借助于加热装置和电子温控系统使浇注系统中的熔融塑料不会发生凝固，从而平稳有序地将塑料填充到模具型腔中。

在没有注塑压力的情况下，熔融塑料不会自动流动，也不会随着塑料制品的脱模产生拉丝、溢流等现象，所以热流道模具又称无流道或少流道模具。

二：热流道模的塑料熔融温度范围较宽。

低温时，流动性好：高温时具有较好的热稳定性。

对压力敏感，不加压不流动，加压后立即流动；导热性好，加热快，冷却快。

模具基本结构及分类:一、基本结构,根据部分起作用不同分类:〈一〉浇注系统将塑料由注射机喷嘴引向型腔的通道称浇注系统,其由主流道,分流道,内浇口,冷料穴等结构组成,由零件的浇注套,拉料杆等组成.〈二〉成型零件是直接构成塑料件形状及尺寸的各种零件,由型芯成型塑件内部形状,型腔成型塑料外部形状,成型杆,镶块等构成.〈三〉结构零件构成零件结构的各种零件,在模具中起安装,导向,机构动作及调温等作用.导向零件：导柱,导套.装配零件：定位隙,定模底板,定模板,动模板,动模垫板,模脚冷却加热系统主流道浇注系统内浇口分流道冷料穴注射型芯模成型零件型腔成型杆镶块导柱导向零件导套结构零件装配固定零件定位隙,定模底板,定模板,动模板,动模垫板,模脚冷却加热系统根据其运动特点均可分为两大部分：定模部分：一部份留于模具机座的定模板上,动模部分：随注射机动模板运动的部分定模部分与动模部分闭合则可形成型腔与浇注系统二、模具的分类〈一〉按注射机类型分：立式注射机,卧式注射机,直角式注射机上用的模具〈二〉按注射模具的总体结构特征分：1、单分型面模分流道位于分型面上,需切除流道凝料.2、点浇口脱出模具三板式模具3、带横向轴芯的分型模具4、自动卸螺纹注射成型模具注塑模基本组成注塑模具由动模和定模两部分组成,动模安装在注射成型机的移动模板上,定模安装在注射成型机的固定模板上.在注射成型时动模与定模闭合构成浇注系统和型腔,开模时动模和定模分离以便取出塑料制品.模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化,但是基本结构是一致的.模具主要由浇注系统、调温系统、成型零件和结构零件组成.其中浇注系统和成型零件是与塑料直接接触部分,并随塑料和制品而变化,是塑模中最复杂,变化最大,要求加工光洁度和精度最高的部分.浇注系统是指塑料从射嘴进入型腔前的流道部分,包括主流道、冷料穴、分流道和浇口等.成型零件是指构成制品形状的各种零件,包括动模、定模和型腔、型芯、成型杆以及排气口等.典型塑模结构如图示.一.浇注系统浇注系统又称流道系统,它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道,通常由主流道、分流道、浇口和冷料穴组成.它直接关系到塑料制品的成型质量和生产效率.1.主流道它是模具中连接注射机射嘴至分流道或型腔的一段通道.主流道顶部呈凹形以便与喷嘴衔接.主流道进口直径应略大于喷嘴直径O．8mm以避免溢料,并防止两者因衔接不准而发生的堵截.进口直径根据制品大小而定,一般为4-8mm.主流道直径应向内扩大呈3°到5°的角度,以便流道赘物的脱模.2.冷料穴它是设在主流道末端的一个空穴,用以捕集射嘴端部两次注射之间所产生的冷料,从而防止分流道或浇口的堵塞.如果冷料一旦混入型腔,则所制制品中就容易产生内应力.冷料穴的直径约8一lOmm,深度为6mm.为了便于脱模,其底部常由脱模杆承担.脱模杆的顶部宜设计成曲折钩形或设下陷沟槽,以便脱模时能顺利拉出主流道赘物.3.分流道它是多槽模中连接主流道和各个型腔的通道.为使熔料以等速度充满各型腔,分流道在塑模上的排列应成对称和等距离分布.分流道截面的形状和尺寸对塑料熔体的流动、制品脱模和模具制造的难易都有影响.如果按相等料量的流动来说,则以圆形截面的流道阻力最小.但因圆柱形流道的比表面小,对分流道赘物的冷却不利,而且这种分流道必须开设在两半模上,既费工又易对准.因此,经常采用的是梯形或半圆形截面的分流道,且开设在带有脱模杆的一半模具上.流道表面必须抛光以减少流动阻力提供较快的充模速度.流道的尺寸决定于塑料品种,制品的尺寸和厚度.对大多数热塑性塑料来说,分流道截面宽度均不超过8m,特大的可达10一12m,特小的2-3m.在满足需要的前提下应尽量减小截面积,以免增加分流道赘物和延长冷却时间.4.浇口它是接通主流道或分流道与型腔的通道.通道的截面积可以与主流道或分流道相等,但通常都是缩小的.所以它是整个流道系统中截面积最小的部分.浇口的形状和尺寸对制品质量影响很大.浇口的作用是：A、控制料流速度：.B、在注射中可因存于这部分的熔料早凝而防止倒流：C、使通过的熔料受到较强的剪切而升高温度,从而降低表观粘度以提高流动性：D、便于制品与流道系统分离.浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构.一般浇口的截面形状为矩形或圆形,截面积宜小而长度宜短,这不仅基于上述作用,还因为小浇口变大较容易,而大浇口缩小则很困难.浇口位置一般应选在制品最厚而又不影响外观的地方.浇口尺寸的设计应考虑到塑料熔体的性质.型腔它是模具中成型塑料制品的空间.用作构成型腔的组件统称为成型零件.各个成型零件常有专用名称.构成制品外形的成型零件称为凹模又称阴模,构成制品内部形状如孔、槽等的称为型芯或凸模又称阳模.设计成型零件时首先要根据塑料的性能、制品的几何形状、尺寸公差和使用要求来确定型腔的总体结构.其次是根据确定的结构选择分型面、浇口和排气孔的位置以及脱模方式.最后则按控制品尺寸进行各零件的设计及确定各零件之间的组合方式.塑料熔体进入型腔时具有很高的压力,故成型零件要进行合理地选材及强度和刚度的校核.为保证塑料制品表面的光洁美观和容易脱模,凡与塑料接触的表面,其粗糙度Ra>0．32um,而且要耐腐蚀.成型零件一般都通过热处理来提高硬度,并选用耐腐蚀的钢材制造.2.调温系统为了满足注射工艺对模具温度的要求,需要有调温系统对模具的温度进行调节.对于热塑性塑料用注塑模,主要是设计冷却系统使模具冷却.模具冷却的常用办法是在模具内开设冷却水通道,利用循环流动的冷却水带走模具的热量；模具的加热除可利用冷却水通道热水或蒸汽外,还可在模具内部和周围安装电加热元件.3.成型部件成型部件由型芯和凹模组成.型芯形成制品的内表面,凹模形成制品的外表面形状.合模后型芯和型腔便构成了模具的型腔.按工艺和制造要求,有时型芯和凹模由若干拼块组合而成,有时做成整体,仅在易损坏、难加工的部位采用镶件.排气口它是在模具中开设的一种槽形出气口,用以排出原有的及熔料带入的气体.熔料注入型腔时,原存于型腔内的空气以及由熔体带入的气体必须在料流的尽头通过排气口向模外排出,否则将会使制品带有气孔、接不良、充模不满,甚至积存空气因受压缩产生高温而将制品烧伤.一般情况下,排气孔既可设在型腔内熔料流动的尽头,也可设在塑模的分型面上.后者是在凹模一侧开设深0．03-0．2mm,宽1．5-6mm的浅槽.注射中,排气孔不会有很多熔料渗出,因为熔料会在该处冷却固化将通道堵死.排气口的开设位置切勿对着操作人员,以防熔料意外喷出伤人.此外,亦可利用顶出杆与顶出孔的配合间隙,顶块和脱模板与型芯的配合间隙等来排气.4.结构零件它是指构成模具结构的各种零件,包括：导向、脱模、抽芯以及分型的各种零件.如前后夹板、前后扣模板、承压板、承压柱、导向柱、脱模板、脱模杆及回程杆等.1.导向部件为了确保动模和定模在合模时能准确对中,在模具中必须设置导向部件.在注塑模中通常采用四组导柱与导套来组成导向不见,有时还需在动模和定模上分别设置互相吻合的内、外锥面来辅助定位.2.推出机构在开模过程中,需要有推出机构将塑料制品及其在流道内的凝料推出或拉出.推出固定板和推板用以夹持推杆.在推杆中一般还固定有复位杆,复位杆在动、定模合模时使推板复位.3.侧抽芯机构有些带有侧凹或侧孔地塑料制品,在被推出以前必须先进行侧向分型,抽出侧向型芯后方能顺利脱模,此时需要在模具中设置侧抽芯机构.4.标准模架为了减少繁重的模具设计和制造工作量,注塑模大多采用了标准模架.设计方面1壁厚小,应加厚制件以免过早固化.2嵌件位置不当,应以调整.。

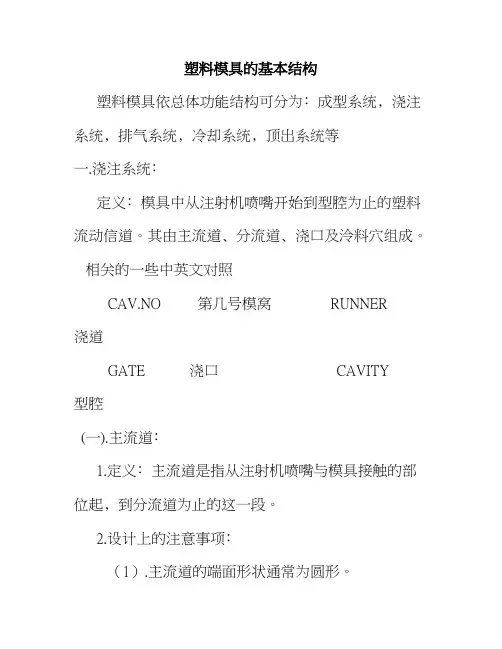

塑料模具的基本结构塑料模具依总体功能结构可分为﹕成型系统﹐浇注系统﹐排气系统﹐冷却系统﹐顶出系统等一.浇注系统﹕定义﹕模具中从注射机喷嘴开始到型腔为止的塑料流动信道。

其由主流道﹑分流道﹑浇口及泠料穴组成。

相关的一些中英文对照CAV.NO 第几号模窝RUNNER浇道GATE 浇口CAVITY型腔(一).主流道﹕1.定义﹕主流道是指从注射机喷嘴与模具接触的部位起﹐到分流道为止的这一段。

2.设计上的注意事项﹕（1）.主流道的端面形状通常为圆形。

（2）.为便于脱模﹐主流道一般制作都带有斜度﹐但如果主流道同时穿过多块板子时﹐一定要注意每一块块子上孔的斜度及孔的大小。

（3）.主流道大小的设计要根据塑料材料的流动特性来定（4）.主流道在设计上大多采用圆锥形.（如图标）制作时要注意﹕A.小端直径D2=D1+（0.5~1mm）B.小端球半径R2=R1+（1~2mm）(其中D1﹑R1分别为注射机射出口的直径及注射头的球半径)3.浇口套由于主流道要与高温塑料及喷嘴接触和碰撞﹐所以模具的主流道部分通常设计成可拆卸更换的衬套﹐简称浇注套或浇口套（1）.其作用主要为﹕A.使模具安装时进入定位孔方便而在注塑机上很好地定位与注塑机喷嘴孔吻合﹐并能经受塑料的反压力﹐不致被推出模具B.作为浇注系统的主流道﹐将料筒内的塑料过渡到模具内﹐保证料流有力畅通地到达型腔﹐在注射过程中不应有塑料溢出﹐同时保证主流道凝料脱出方便。

（2）结构形式有整体式和分体式整体式﹕即台肩与构成主流道部份做成一体分体式﹕即台肩与构成主流道部份分开制作日本的工业标准﹕JIS中国的工业标准﹕SJB(二)。

分流道﹕定义﹕主流道与浇口之间的一段﹐它是熔融塑料由主流道流入型腔的过渡段也是浇注系统中通过断面面积变化及塑料转向的过渡段﹐能使塑料得到平稳的转换。

1.截面设计A.一般设计截面为圆形B.从加工方便性来看一般设计为U形﹐V形﹐梯形﹐正六边形C.分流道的断面形状及尺寸大小﹐应根据塑件的成型体积﹐塑件壁厚﹐塑件形状﹐所用塑料工艺特性﹐注射速率﹐分流道长度等因素来确定。

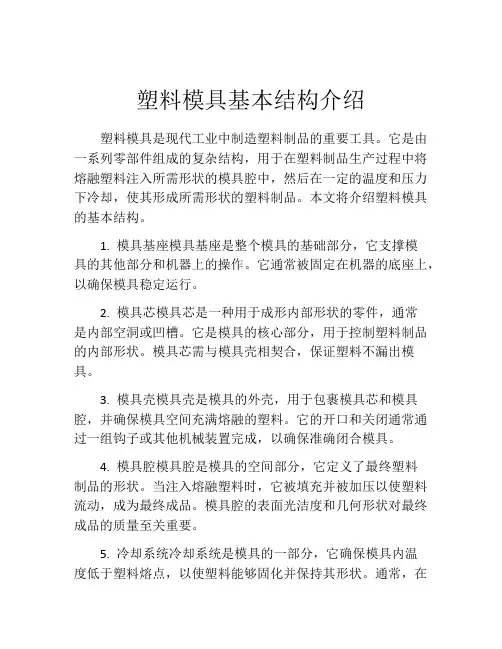

塑料模具基本结构介绍塑料模具是现代工业中制造塑料制品的重要工具。

它是由一系列零部件组成的复杂结构，用于在塑料制品生产过程中将熔融塑料注入所需形状的模具腔中，然后在一定的温度和压力下冷却，使其形成所需形状的塑料制品。

本文将介绍塑料模具的基本结构。

1. 模具基座模具基座是整个模具的基础部分，它支撑模具的其他部分和机器上的操作。

它通常被固定在机器的底座上，以确保模具稳定运行。

2. 模具芯模具芯是一种用于成形内部形状的零件，通常是内部空洞或凹槽。

它是模具的核心部分，用于控制塑料制品的内部形状。

模具芯需与模具壳相契合，保证塑料不漏出模具。

3. 模具壳模具壳是模具的外壳，用于包裹模具芯和模具腔，并确保模具空间充满熔融的塑料。

它的开口和关闭通常通过一组钩子或其他机械装置完成，以确保准确闭合模具。

4. 模具腔模具腔是模具的空间部分，它定义了最终塑料制品的形状。

当注入熔融塑料时，它被填充并被加压以使塑料流动，成为最终成品。

模具腔的表面光洁度和几何形状对最终成品的质量至关重要。

5. 冷却系统冷却系统是模具的一部分，它确保模具内温度低于塑料熔点，以使塑料能够固化并保持其形状。

通常，在模具上安装有一系列管道，其中流动的冷却媒介（通常是水）可以降低模具温度。

冷却系统的设计必须考虑到所有模具部分的冷却需求。

6. 引导针引导针被用于对模具芯和模具壳之间的位置关系进行精细调整，使其精准对齐以确保模具形状的精度。

7. 弹性体弹性体是一个用于防止塑料流过模具间隙的部件。

它充当一个防止塑料泄漏的缓冲器，常用于模具芯和模具壳之间的连接处。

8. 推杆推杆用于从模具中取出成品。

它通常由从模具底部到模具壳顶部的一条杆组成，作为操作员控制取出成品的手柄。

以上八个部分组成了塑料模具的基本结构，其中每一个部分都非常重要。

模具设计和制造需要严格的控制，以确保生产出高质量的塑料制品。

而模具的基本结构也是在长期的实际应用过程中经过不断改进和完善的，以满足不同塑料制品的生产需求。

塑胶模具结构基础知识塑胶模具是塑料制品生产过程中不可或缺的一部分，它是制定塑料制品形状和尺寸的工具。

塑胶模具结构基础知识是了解塑胶模具的重要基础，本文将从塑胶模具的分类、主要构件和工作原理等方面进行介绍。

一、塑胶模具的分类1.根据模具制作材料的不同，塑胶模具可以分为金属模具和非金属模具两大类。

金属模具通常由钢、铝等材料制成，具有高强度、高硬度和高耐磨性等优点；非金属模具通常由塑料和树脂等材料制成，具有成本低、加工方便等优点。

2.根据模具结构的复杂程度，塑胶模具可以分为单一模具和组合模具两大类。

单一模具是一种简单的模具，用于生产单一形状的塑料制品；组合模具是由多个模块组合而成的复杂模具，可以生产多种形状的塑料制品。

3.根据塑料制品的生产方式，塑胶模具可以分为压力成型模具和注射成型模具两大类。

压力成型模具适用于塑料在一定温度和压力下通过模具的压力形成制品；注射成型模具适用于将塑料熔化后注入模具腔中，并通过压力使其充满整个模具腔，然后冷却成型。

二、塑胶模具的主要构件1.模具基础部分：包括底板、底座、定位销等。

底板是模具的主要支撑部分，通常由钢板制成；底座用于固定模具和机器，保证模具的稳定性；定位销用于定位模具的上下左右方向，以确保模具的精度。

2.模具腔部分：模具腔是塑胶模具的主要工作部分，它是塑料制品形状和尺寸的表现。

模具腔通常由上模腔和下模腔组成，通过上下闭合实现对塑料的成型。

模具腔的形状和尺寸应与最终塑料制品的要求相匹配。

3.模具动作系统：用于实现模具的开合和脱模动作。

包括模具开合机构、模具顶针机构、模具顶针回程机构等。

模具开合机构通常由导柱和导套组成，用于使上、下模腔之间产生相对运动；模具顶针机构用于在模具开合过程中对塑料制品进行顶出。

4.模具温控系统：用于控制模具的温度，以确保塑料熔化和冷却的过程。

模具温控系统通常包括模具加热和冷却装置，通过控制加热和冷却介质的流动和温度，可以控制模具的温度。

塑料模具基本结构介绍塑料模具是塑料制品的关键部件，它的质量直接关系到塑料制品的质量和生产效率。

而塑料模具的基本结构则是决定塑料制品形状和品质的关键。

一、模具结构种类模具结构分为单面模和双面模两种，单面模具只有一面模具，双面模具则有两面模具。

1.单面模具单面模具结构简单，价格也相应较低，适用于简单的塑料制品的生产。

2.双面模具双面模具一般由顶模和底模组成。

底模具在模具架主体内，顶模在模柄上，可以升降和倾斜。

顶模和底模一起合模形成塑料制品的外观和内部结构，使用起来更加灵活方便。

二、模具结构详解塑料模具的基本结构可以分为以下几个部分：模具架、导向柱、活动板、托架、顶模、底模、滑块、成型部件和冷却系统。

1.模具架模具架是支撑模具的主体结构，通常采用的材料有钢铁、铝合金等，也有采用不锈钢的。

模具框架架构牢固，耐用性好，对模具的制作有很大的影响。

2.导向柱导向柱是模具架上支撑模具的结构，在模具的加工中起到了稳定作用。

导向柱一般采用冷拉钢制作，表面加工滑动层，以防止摩擦磨损。

3.活动板模具在成型过程中需要进行开闭模，活动板与顶模或底模相连，通过开关模座，实现开闭模，同时保证模具的定位。

4.托架托架是承载模具的结构，一般采用铝合金或钢质制作。

托架的稳定性和牢固性保证了模具运转过程的稳定性。

5.顶模和底模顶模和底模是塑料模具的核心部件，直接影响塑料制品的质量和生产效率。

（1）底模：底模是根据塑料制品实际要求设计的，并根据塑料制品的特性调整制品毛坯的数量和质量。

底模可以分为定位模版和成型模板之间的大模座和小模座。

（2）顶模：顶模的设计也必须合理，以保证模具整体结构的牢固性和稳定性。

常见的顶模有拉杆式和顶套式，拉杆式顶模适用于大型产品或复杂造型，顶套式顶模适用于小型或简单塑料制品的制造。

6.滑块塑料模具的滑动结构一般称为滑块，其作用是形成复杂的内部结构。

滑块的设计必须满足了模具的复杂性和精度要求。

7.成型部件成型部件是模具的关键部分，其数量和质量直接影响了塑料制品的质量和性能。
