塑胶模具基本结构简介1模具基本结构1.1二板模1.2三板模1.3热浇道2流道与浇口2.1流道形式2.2浇口设计3冷却系統3.1一般水3.2冷冻水3.3油温4顶出系統4.1二段顶出4.2强制顶出5倒勾处理5.1滑块(內滑块)5.2斜销5.3强制脱模第一单元模具基本结构图9工件浇口料销1.1模穴的配臵1.1.1对单穴之情況:<A>对于需要中央进浇之情況图10由中心进浇直达分模线图11传统式之模具基本构造图12三板式之模具基本构造图13由中心进浇直达分模线<B>对于侧向进浇之情況:图14单穴侧面进浇方式图16热浇道模于偏离浇口之应用实例第二单元流道与浇口2-1前言模具设计的必要条件是要有广泛的知识领域。
根据成形品的形状及性质。
考虑其材料将如何射入,成品将如何取出以及模具机构为何等问题。
欲适当的处理这些问题,则必须充分的了解常用的基本机构及处理方法。
在此让我们一一的介紹射出成形模具所必须具备的基本基能。
2-2材料的流通机构2-2.1注道注道是从成形机构的喷嘴至流道之间,有一段锥形的孔道,以引导材料进入模穴中,是模具构造中最先与材料接触的部位。
其前端孔径较小,末端孔径较大,锥孔斜度约3~5度。
注衬套前端之R 需大于喷嘴之R约0.1mm,以便与喷嘴密切接合且小端孔径须大于成型机之喷嘴孔径约1mm程度。
如图17所示。
H部份约3~5mm。
图17 注道衬套2-2.2流道流道是从注道之末端至浇口之间的通路部份。
也是影响材料流动关系最密切的部份。
例如模穴充填不足等不良原因,大多由于流道问題而产生。
流道的断面形状可采用如图18所示之形式,一般以圆形或梯形较适宜。
为减少流动阻力,其表面必须加以研磨。
並考虑其段面积的大小及材料损失。
流道的断面积约图18 流道的断面关系2-2.3 浇口流道的終点,模穴的入口称为浇口。
浇口在射出成形模具中占有最重要的地位,系因其具有下列的功能:(1)控制注入材料的流动状态,如流量及流速等。
(2)减轻入口附近的残余应力,防止产生裂痕和收缩之影响。
塑胶模具结构详解塑胶模具是塑胶制品生产中必不可缺的工具,主要用于将熔融状态的塑胶物料注入模具中,通过冷却固化后得到所需要的塑胶制品。
塑胶模具的结构设计直接影响着塑胶制品的成型质量和生产效率,因此塑胶模具的结构设计非常重要。
下面我将详细介绍塑胶模具的结构。

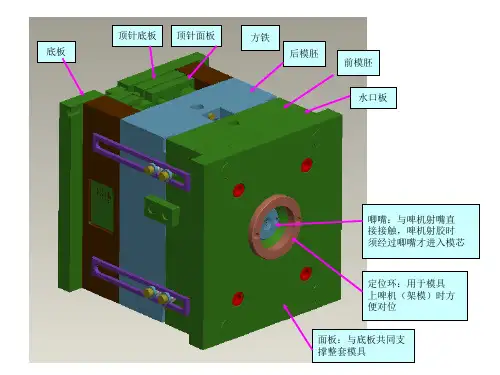

首先,塑胶模具的结构主要包含以下几个部分:模具座、模腔、模芯、导向机构和顶出机构。
1.模具座:模具座是塑胶模具的支撑结构,通常采用钢板焊接而成。
模具座上装有模腔和模芯,通过模具座上的定位孔与注塑机上的模板定位销相连接,保证模具的准确定位。
2.模腔:模腔是塑胶模具中用于成型的腔体部分,它的形状和尺寸与最终产品的形状和尺寸一致。
模腔一般由高硬度、高耐磨的钢制成,以保证模具的耐用性。
模腔表面经过抛光和处理,以保证成型产品的光洁度。
3.模芯:模芯是模腔的补充部分。
在注塑过程中,塑胶材料被注入到模腔中,模芯起到的作用是使模腔中的塑胶材料在注射后能够顺利排出,并保证成型产品的尺寸和形状的准确性。
模芯一般用低硬度、低摩擦系数的钢制成,以减少与模腔的磨损。
4.导向机构:导向机构用于保证模腔和模芯的准确定位,以防止注塑过程中的偏移和动作不平衡。
通常采用导柱和导套的组合形式,导柱固定在模具座上,导套安装在模腔和模芯上,实现模腔和模芯的相对运动。
5.顶出机构:顶出机构用于将成型后的产品从模具中弹出,通常采用弹簧和顶出杆的组合形式。
顶出机构应设计合理,力度适中,以保证成型产品的完整和表面的光洁度。
除了上述主要部分之外,塑胶模具还可以根据具体的产品要求加上一些辅助结构,如冷却系统、进胶口和排气口等。
冷却系统用于将模具中的热量迅速带走,以保证模具的温度恒定,提高生产效率;进胶口用于塑胶材料的注入,排气口用于排除模腔内的气体。
总之,塑胶模具是实现塑胶制品生产的关键工具,其结构设计需要综合考虑成型质量、生产效率和模具耐用性等方面的因素。
上述介绍的塑胶模具结构是基础的结构设计,具体的模具结构设计还需要根据不同产品的具体要求进行调整和优化。
塑胶模具基本结构详解塑胶模具是在塑料制品生产中使用的主要工具,它是将液态塑料注入模具中,经过一定的温度和压力处理后形成的产品。
塑胶模具的基本结构是由模具基板、模具芯、模具腔、模具导板、模具定位销、模具螺栓和注塑系统组成。
1.模具基板模具基板是塑胶模具的主要承载部分,是模具的基础结构,其质量主要决定了整个模具的稳定性和使用寿命。
通常情况下,模具基板是由钢材制造而成,其材质应该具有高强度、高耐磨性、高韧性以及耐高温的特点。
2.模具芯模具芯是模具中用来预留产品中空部分的一个孔,通常直接与注塑系统相连。
在塑料模具的制造中,模具芯的加工难度较大,生产过程中需要高精密度的加工设备和技术,可以利用CNC机床进行加工。
其中,最为常见的模具芯形状包括圆柱形、方形、各种不规则形状等。
3.模具腔模具腔是指模具中用来成型产品的部分,由于涉及到产品的外观、尺寸、表面光洁度等因素,因此模具腔的加工难度也相对较大。
模具腔需要具备高度精密度的尺寸和表面处理,通常要求采用光学除毛刺技术和精密抛光技术来完成。
4.模具导板模具导板是指在塑料模具中,用来固定模具芯和模具腔的位置和方向关系的部件。
通常情况下,模具导板由优质的合金钢、特种材料等制作而成,确保了模具芯和模具腔之间的高度一致性和整体稳定性。
5.模具定位销模具定位销是模具中用来保持模具芯和模具腔对准的重要部件。
其主要作用是确保注塑过程中的模具对位,从而保证了最终产品质量的稳定性和一致性。
模具定位销的数量一般根据模具的大小和复杂度来决定,通常为1~16个。
6.模具螺栓模具螺栓是模具中用来连接、固定模具芯和模具腔的部件。
由于注塑过程中会受到较大的压力和温度冲击,因此模具螺栓的材质必须具有高韧性、高强度和高耐磨性等特点,以保证模具系统的整体稳定性和耐用性。
7.注塑系统注塑系统是塑胶模具中的一个重要部分,其主要作用是将塑料熔化,将熔融塑料注入到模具芯和模具腔中,从而形成最终的产品。
其主要组成部分包括进料系统、加热系统、注塑系统、保压系统、冷却系统和排气系统等。
塑胶模具结构解析
塑胶模具是生产塑料制品的重要工具,它的结构对于塑料制品的形状、尺寸和质量起着至关重要的作用。
本文将从塑胶模具的结构组成、工作原理、常见问题及优化改进等方面进行解析。
塑胶模具的结构组成通常包括模具底板、上下模板、滑块、导柱导套
和顶出机构等。
模具底板是模具的支撑结构,上下模板是塑胶制品的成型腔,滑块用于造型复杂的塑胶制品,导柱导套用于定位工作,顶出机构用
于将成型后的塑胶制品顶出模具。
塑胶模具的工作原理是通过注塑机将熔化的塑料料料注入到模具腔中,经过一定的冷却和固化后,取出成型的塑料制品。
在注塑过程中,模具必
须具备合理的进料通道,以保证熔化塑料的顺畅流动,并避免熔料在模具
中的堆积产生缺陷。
塑胶模具在使用过程中可能会遇到一些常见问题,如模具磨损、变形、断裂等。
针对这些问题,可通过增加模具的冷却系统来解决模具温度过高
引起的变形问题,增加模具材料的硬度和韧性来改善模具的耐用性,合理
设置模具的出料槽,避免模具断裂。
为了提高塑胶模具的使用寿命和生产效率,可进行优化改进。
首先,
对模具进行维护保养,定期清理模具内部的残留物和杂质,以保证模具的
流畅运行。
其次,可以采用高强度耐磨材料制作模具,提高模具的抗磨性能。
还可以优化模具的结构设计,减少模具的开合力,提高模具的开模速
度和生产效率。
总之,塑胶模具的结构对于塑料制品的成型质量和生产效率起着至关重要的作用。
通过合理的结构设计、优化改进和定期维护保养,可以提高模具的使用寿命和生产效率,进而降低生产成本,提高经济效益。
