污水污泥处理厂臭气收集净化工艺

污水处理厂臭气收集方式及收集效率
臭气收集方式及收集效率
根据污水处理厂臭气检测和治理经验，污水处理厂生化工序和之前的工序，以及污泥处理单元散发的臭气浓度较强, 是重点治理对象。

因此针对细格栅和沉砂池、厌氧池、氧化沟、配泥井、储泥池和污泥脱水间进行臭气收集治理。

未收集的构筑物臭气源强按总臭气源强的10%估算。

臭气收集方式一般是采用集气罩覆盖构筑物，抽风机负压抽风收集，收集效率与集气罩的覆盖性有关，若集气罩距离构筑物一定距离（一般约0.3m），则收集效率为80%-90%，如果集气罩覆盖在构筑物上，收集效率接近100%。

集气罩材质和结构选择
污水处理厂运行过程中产生的臭气具有腐蚀性,因此臭气集气罩和集气管道需要考虑耐腐蚀性。

目前, 污水处理厂常用的集气罩有简易拆卸式、简易盖板、滑轨式、大跨度氟碳纤维反吊膜。

大跨度氟碳纤维反吊膜(见图) 是采用抗腐蚀能力很强的氟碳纤维膜把废气罩住、钢结构在外面将膜体悬吊的一种方式。

这种方式既发挥了膜材的抗腐蚀性能, 又从根本上解决了钢结构由于与腐蚀性气体接触而带来的腐蚀问题。

膜体使用寿命为15～20 年, 钢结构使用寿命为50年。

污泥脱水间为密闭空间，不需要集气罩；配泥井、储泥池和厌氧池可采用盖板覆盖；格栅和沉砂池采用简易拆卸式，氧化沟采用大跨度氟碳纤维反吊膜结构。

污水处理厂构筑物臭气收集方式建议表。

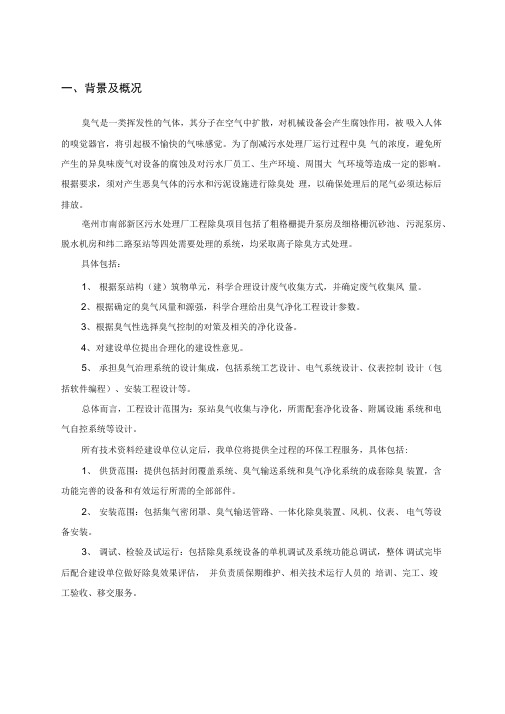

一、背景及概况臭气是一类挥发性的气体，其分子在空气中扩散，对机械设备会产生腐蚀作用，被吸入人体的嗅觉器官，将引起极不愉快的气味感觉。

为了削减污水处理厂运行过程中臭气的浓度，避免所产生的异臭味废气对设备的腐蚀及对污水厂员工、生产环境、周围大气环境等造成一定的影响。

根据要求，须对产生恶臭气体的污水和污泥设施进行除臭处理，以确保处理后的尾气必须达标后排放。

亳州市南部新区污水处理厂工程除臭项目包括了粗格栅提升泵房及细格栅沉砂池、污泥泵房、脱水机房和纬二路泵站等四处需要处理的系统，均采取离子除臭方式处理。

具体包括：1、根据泵站构（建）筑物单元，科学合理设计废气收集方式，并确定废气收集风量。

2、根据确定的臭气风量和源强，科学合理给出臭气净化工程设计参数。

3、根据臭气性选择臭气控制的对策及相关的净化设备。

4、对建设单位提出合理化的建设性意见。

5、承担臭气治理系统的设计集成，包括系统工艺设计、电气系统设计、仪表控制设计（包括软件编程）、安装工程设计等。

总体而言，工程设计范围为：泵站臭气收集与净化，所需配套净化设备、附属设施系统和电气自控系统等设计。

所有技术资料经建设单位认定后，我单位将提供全过程的环保工程服务，具体包括:1、供货范围：提供包括封闭覆盖系统、臭气输送系统和臭气净化系统的成套除臭装置，含功能完善的设备和有效运行所需的全部部件。

2、安装范围：包括集气密闭罩、臭气输送管路、一体化除臭装置、风机、仪表、电气等设备安装。

3、调试、检验及试运行：包括除臭系统设备的单机调试及系统功能总调试，整体调试完毕后配合建设单位做好除臭效果评估，并负责质保期维护、相关技术运行人员的培训、完工、竣工验收、移交服务。

、设计依据和设计原则(一)设计依据系统设计参考标准：《中国人民共和国环境保护法》(1989年12月)；《中华人民共和国大气污染防治法》(2000年4月29)；《中华人民共和国恶臭污染物排放标准》(GB14554-93);《城镇污水处理厂污染物排放标准》(GB18918-2002):《实用环境工程手册》(大气污染控制工程)；《工业企业设计卫生标准》(GBZ1 —2002);《地表水环境质量标准》(GB3838—2002);《工业自动化仪表工程施工及验收规范》(GBJ93—86);《工作场所有害因素职业接触限值》GBZ2-2002《采暖通风与空气调节设计规范》GB50019-2003《通风与空调工程施工质量验收规范》GB50243-2002建设方提供的生产工艺、废水水量水质、处理要求等基础资料；(二)设计原则1. 严格遵守国家及地方有关环保法律法规和技术政策，并符合当地环境保护有关规疋；2. 在保证臭气达标排放的前提下，根据厂区实际情况，选择处理技术成熟、效果好、投资省、运行费用低的处理工艺，并最大限度地避免二次污染；3. 充分考虑各泵站的工况要求，并配合；4. 设计的处理工艺流程应力求运行稳定可靠，可调节性强，操作管理方便；5. 考虑各泵站整体布置规划，总体设计布局与绿化和美化环境有机结合；6. 在总体规划指导下，结合实际情况，尽量减少投资和占地面积；7. 在臭气处理工艺设计中贯彻节能的原则，自动化程度高，便于维护管理和操作；三、处理规模表一：各个区域处理选型按图纸要求：1、工程除臭范围：采用离子除臭处理方法。

汉西污水处理厂除臭工艺的选择摘要：随着汉西污水处理厂的逐步建成，污水厂除臭问题日益突出。

本文介绍了水清洗和化学除臭法、活性炭吸附法、催化型活性炭法、臭氧氧化法、燃烧法、纯天然植物提取液喷洒技术、生物脱臭法等7种方法，并通过比较，指出生物脱臭法中的土壤处理法是适合汉西污水处理厂除臭的理想工艺，最后介绍了汉西污水处理厂除臭系统的具体工程设计。

键词：污水处理厂生物处理除臭1．汉西污水厂概况汉西污水处理厂工程近期设计规模40万m3/d，采用A／O(缺氧/好氧)生物工艺，目前正在进行土建施工。

随着污水厂的建成，运行中的污水处理厂将产生大量的恶臭气体，不仅将影响污水处理厂的员工的身体健康及工作环境，还会对周围的投资环境和居民的日常生活带来严重的危害。

为了完善汉西污水厂功能、创造良好的生活投资环境，续建汉西污水处理厂除臭工程势在必行。

2．污水厂臭气来源根据污水处理的过程这些臭气产生源主要分为污水处理系统和污泥处理系统。

污水处理系统中的臭气源主要分布在进水头部、预处理、初级处理及滤池反冲洗液、污泥处理上清液等，曝气池的搅拌和充氧也会产生部分臭气。

污泥处理系统中的臭气来源主要分布在污泥浓缩、厌氧消化后的污泥脱水和污泥堆放、外运过程，由于对不稳定污泥进行压缩、剪切作用，产生蛋白质类生物高聚物，其分解产生大量臭气。

污水收集、处理设施中的主要臭气产生源、产生原因及其相对污染程度详见表1[1]。

从表1中可以看出，污水前处理部分（污水提升泵站、格栅、沉砂池）以及生物反应中的厌氧调节池和污泥处理部分（浓缩池、储泥池、脱水间等）是除臭的重点；曝气池负荷低，一般可不考虑除臭措施。

表1 污水处理中的臭气源3．臭气成分在污水处理工艺过程中产生气味的物质主要由碳、氮和硫元素组成。

大多数的气味物质是有机物，只有少数的气味物质是无机化合物。

据有关资料介绍，从成分来看氨的浓度最高，其次是硫化氢；而从臭气的强度来看甲硫醇最大，其次是硫化氢(其臭气强度达到了强臭的程度)。

污泥处理厂工艺流程污泥处理是指对污水处理过程中产生的污泥进行处理，以降低其对环境的影响，同时实现资源化利用。

污泥处理厂是对污泥进行处理的场所，其工艺流程包括污泥的收集、脱水、干化、焚烧等环节。

下面将详细介绍污泥处理厂的工艺流程。

1. 污泥的收集。

污泥处理厂首先需要收集污水处理厂产生的污泥。

污泥主要来自于污水处理过程中的污泥池和沉淀池，以及污水处理设备的清理和维护过程中产生的污泥。

收集污泥的方式主要有机械收集和人工收集两种方式，一般采用机械收集为主，以提高效率和降低人工成本。

2. 污泥的预处理。

收集到的污泥需要经过预处理，包括粗筛、细筛、破碎等环节。

粗筛和细筛可以去除污泥中的大颗粒杂物，破碎可以将污泥颗粒打碎，有利于后续的处理工艺。

预处理的目的是提高污泥的处理效率，减少后续工艺的能耗和设备磨损。

3. 污泥的脱水。

脱水是污泥处理的关键环节，主要包括离心脱水、压滤脱水、带式脱水等方式。

离心脱水是通过高速旋转的离心机将污泥中的水分抛离出来，压滤脱水则是利用滤布对污泥进行压榨，带式脱水则是通过带式过滤机将污泥中的水分过滤出来。

脱水后的污泥含水率大大降低，有利于后续的干化处理。

4. 污泥的干化。

干化是将脱水后的污泥进行干燥处理，主要包括自然干化和机械干化两种方式。

自然干化是将污泥堆放在露天场地进行自然风干，机械干化则是采用干燥设备对污泥进行干燥处理。

干化后的污泥含水率进一步降低，有利于后续的资源化利用或焚烧处理。

5. 污泥的资源化利用。

干化后的污泥可以进行资源化利用，主要包括土壤改良剂、燃料等方面。

污泥经过特殊处理可以制成土壤改良剂，用于农田的改良和植物的生长；也可以制成燃料，用于工业锅炉的燃烧。

资源化利用可以减少对自然资源的开采，降低环境污染。

6. 污泥的焚烧处理。

如果污泥无法进行资源化利用，还可以进行焚烧处理。

焚烧是将污泥进行高温燃烧，将有机物质燃烧成二氧化碳和水，将无机物质转化为灰渣。

焚烧处理可以减少污泥的体积，减少对环境的影响。

污水污泥处理厂臭气收集净化工艺设计一、引言随着城市污水处理厂的建设和污水处理技术的不断发展，污水污泥处理厂臭气的排放问题逐渐凸显。

臭气的排放不仅会对周围环境造成污染，还会对工作人员的健康产生不良影响。

因此，对污水污泥处理厂臭气的收集和净化工艺进行设计是非常必要的。

二、臭气成分分析首先需要进行臭气的成分分析，根据成分分析结果选择合适的净化工艺。

常见的污水污泥处理厂臭气成分包括硫化氢、甲硫醇、胺类物质等。

这些物质具有刺激性气味，并且会对健康产生不良影响。

三、臭气收集臭气的产生主要是因为处理过程中有机物的分解产生的，并且通过气体扩散进入大气中。

因此，臭气的收集可以通过安装密封设备和收集管道来实现。

可以在污水处理设备周围设置密封罩，以避免臭气的扩散。

然后通过管道将臭气收集到集气罐中。

四、臭气净化臭气净化是收集到臭气之后进行的一个关键步骤。

常见的臭气净化工艺包括活性炭吸附、生物滤池和化学氧化等。

1.活性炭吸附：活性炭具有较大的比表面积和吸附能力，可以有效地吸附臭气中的有机物质。

将臭气通过活性炭床进行吸附，可以将有机物质去除，从而减少臭气的污染。

2.生物滤池：生物滤池是一种利用微生物降解有机物质的工艺。

将臭气通过生物滤池，微生物会附着在滤料表面，利用有机物质作为营养源进行降解，将有机物质转化为无害的物质。

3.化学氧化：化学氧化是利用化学剂对臭气进行氧化反应，将有机物质氧化为无害的物质。

常见的化学氧化剂包括次氯酸钠、臭氧等。

通过选择合适的臭气净化工艺，可以有效地去除臭气中的有机物质，从而减少对周围环境和人员健康的影响。

五、工艺优化在设计污水污泥处理厂臭气收集净化工艺时，还可以考虑工艺的优化。

例如，在臭气收集方面可以采用负压技术，通过负压控制避免臭气的扩散;在臭气净化方面，可以采用多级净化工艺，提高净化效果。

六、结论设计污水污泥处理厂臭气收集净化工艺是解决臭气污染问题的重要一步。

选择合适的净化工艺和优化工艺参数，可以有效地去除臭气的有机物质，保护周围环境和工作人员的健康。

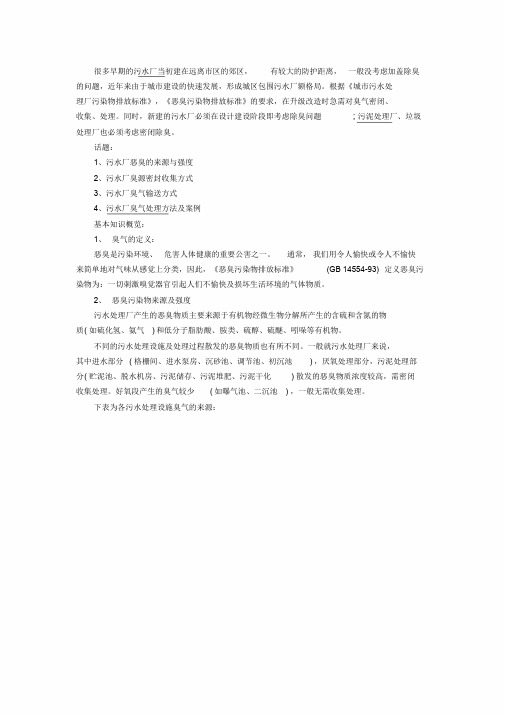

很多早期的污水厂当初建在远离市区的郊区，有较大的防护距离，一般没考虑加盖除臭的问题，近年来由于城市建设的快速发展，形成城区包围污水厂额格局。

根据《城市污水处理厂污染物排放标准》，《恶臭污染物排放标准》的要求，在升级改造时急需对臭气密闭、收集、处理。

同时，新建的污水厂必须在设计建设阶段即考虑除臭问题; 污泥处理厂、垃圾处理厂也必须考虑密闭除臭。

话题：1、污水厂恶臭的来源与强度2、污水厂臭源密封收集方式3、污水厂臭气输送方式4、污水厂臭气处理方法及案例基本知识概览：1、臭气的定义：恶臭是污染环境、危害人体健康的重要公害之一。

通常，我们用令人愉快或令人不愉快来简单地对气味从感觉上分类，因此，《恶臭污染物排放标准》(GB 14554-93) 定义恶臭污染物为：一切刺激嗅觉器官引起人们不愉快及损坏生活环境的气体物质。

2、恶臭污染物来源及强度污水处理厂产生的恶臭物质主要来源于有机物经微生物分解所产生的含硫和含氮的物质( 如硫化氢、氨气) 和低分子脂肪酸、胺类、硫醇、硫醚、吲哚等有机物。

不同的污水处理设施及处理过程散发的恶臭物质也有所不同。

一般就污水处理厂来说，其中进水部分( 格栅间、进水泵房、沉砂池、调节池、初沉池) ，厌氧处理部分，污泥处理部分( 贮泥池、脱水机房、污泥储存、污泥堆肥、污泥干化) 散发的恶臭物质浓度较高，需密闭收集处理。

好氧段产生的臭气较少( 如曝气池、二沉池) ，一般无需收集处理。

下表为各污水处理设施臭气的来源：臭源密封收集方式1、原则：密闭空间尽量小、自重轻、耐腐蚀耐老化、不影响巡检及维护、造价低、外观美观。

2、目前常用的密闭收集方式为三种。

(1)玻璃钢加盖结构包括自支撑(如拱形盖板)和骨架+玻璃钢瓦两种方式，第二种可用在跨度不超过8-20m 的构筑物上。

(2)反吊膜结构以碳钢圆管为骨架，将膜反吊在骨架下方，骨架在封闭罩以外，不接触腐蚀性恶臭物质，能够延长使用寿命。

(3)悬吊膜结构该结构以经过防腐处理的不锈钢悬索为骨架，其上固定耐腐蚀膜材。

某污水处理厂生物除臭项目技术方案目录1 总论 (3)1.1工程概况 (3)1.2设计依据 (3)1.2.1 参考标准 (3)1.2.2设计原则 (4)1.3进口气体浓度预测及验收标准 (5)1.3.1 进口气体浓度预测 (5)1.3.2 排放尾气浓度 (5)1.4废气排气量统计 (6)2供货及服务范围 (7)2.1相关设备及附件供货 (7)2.2制造商的服务 (7)2.3设备清单 (7)3臭气收集系统 (10)3.1臭气源头收集 (10)3.2废气收集管道 (10)3.2.1 废气收集管道选择 (10)3.2.2 废气收集管道的安装 (12)4 废气处理工艺比选 (15)4.1恶臭气体污染的特点 (15)4.2恶臭废气处理的研究现状 (16)4.2.1 物理法 (16)4.2.2 物化法 (16)4.2.3 生物法 (18)4.3工艺原理介绍 (20)4.3.1 生物滤池工艺原理介绍 (20)4.3.2生物法除臭工艺机理 (21)5 生物除臭设备详细说明 (23)5.1离心风机 (23)5.2水泵 (25)5.3HS-N EWBIOFILTE生物除臭系统介绍 (26)5.4电气控制系统 (30)6 经济技术指标 (34)6.1电耗 (34)6.2水费 (35)6.3人工 (35)6.4其他 (35)6.5运行费用汇总 (35)7 项目管理及实施计划 (37)7.1实施原则及步骤 (37)7.2项目建设管理机构 (37)7.3运行管理建议 (38)7.3.1 设备运行 (38)7.3.2喷淋循环液更换 (39)7.3.3水泵及风机维护 (40)1 总论1.1 工程概况1、项目背景：污水处理过程中的处理设施运行过程中会产生并散发出恶臭废气，这些臭气主要成份为H2S和NH3，此外还有少量的有机气体如甲硫醇、甲胺、甲基硫等。

这些气体挥发性较大，易扩散在大气中，而且部分气体有毒、刺激性气味大。

为防止臭气危害人的健康、污染空气，必须采用除臭技术有效遏止空气污染，达到恶臭污染物厂界标准。

生物除臭技术在污泥干化工程上的应用摘要：在污水污泥脱水过程中，大量恶臭污染物释放到环境空气中，形成恶臭气体，对环境质量、人类健康和经济活动构成严重威胁。

首先，大多数恶臭污染物的毒性或气味阈值较低，可能造成人体不适，严重情况甚至导致中毒。

第二，当恶臭污染物释放到大气中时，它们会与其他物质发生反应，受光照或微粒的影响，造成酸雨、雾霾和光化学烟雾等环境问题。

另外，操作人员长期在充满臭味的环境中工作，职业危害重大，可能导致头痛、眩晕、呼吸困难等。

因此，处理恶臭气体，改善环境管理刻不容缓。

随着环境治理技术的发展，积累了大量成熟的净化恶臭气体技术，可根据处置机制分为物理法（水喷淋）、化学法（化学清洗）、生物法（生物滤池）、光催化氧化等。

这些技术可根据实际工况和排放标准，单独或并联使用。

其中，大量实际应用数据表明：生物除臭技术具有以下优点:操作简单方便、运营成本低、除臭效果好、无二次污染等。

因此，生物脱臭技术在污泥脱水过程中的应用十分重要。

在此基础上，本文研究了生物除臭技术在污泥干燥工程中臭气处理的应用，以供参考。

关键词：生物除臭技术；污泥干化工程；应用分析引言近年来，经济迅速发展，城市化显著改善，市政污水处理厂往往位于居民区或办公室附近，其运行过程中不可避免地产生臭气。

市政污水处理厂的可持续发展要求严格执行《城镇污水处理厂污染物排放标准（GB 18918-2002）》。

市政污水处理厂运行期间产生的恶臭物质，主要来自预处理区（粗细格栅、撇水池、沉砂池）、生物区（主要在缺氧厌氧区）和深度处理区（主要是污泥处理处置）。

市政污水处理厂臭气是伴随H2S、NH3、CH4和微生物、原生动物代谢过程的产物等产生的混合气味，无组织排放到大气中。

臭气的不处理、无组织排放严重影响了室内和室外环境，直接影响到工人的健康和工作效率，甚至影响到周围居民的生活。

1污泥产生污水污泥是在污水处理厂处理工业和城市废水时，通过各种分离方法在溶液中处置固体物质而产生的污泥。

污⽔站⽣物除臭⽅案污⽔处理站除臭系统初步设计⽅案1、概述⽬前，由于公司污⽔处理站部分设施运⾏过程中有恶臭⽓体逸出，主要是由于污⽔在⽣化处理的过程中会不断的产⽣污泥，这些污泥中含有⼤量的等成份，在微⽣物新陈代谢作⽤下，会产⽣NH3、H2S等臭⽓成份，同时⽣产废⽔中会含有少量其它挥发性有机废⽓，这些异味⽓体分⼦均具有易挥发、沸点低、⽓味表征值⼤等特点，敞开的⽣化池等都有⼤量的臭⽓分⼦不断向外释放，严重污染环境，影响⼯作⼈员⼯作环境和周边居民⽣活质量。

为解决恶臭问题，公司对污⽔构筑物加盖密封，已有密闭措施的构筑物根据需要确定是否增加抽风⼝以满⾜除臭抽风要求。

计划新建⼀套废⽓处理装置，消除污⽔处理过程中产⽣的恶臭污染，达到相关污染物排放标准。

本⽅案根据业主⽅要求，设计新建废⽓处理设施规模：设计处理能⼒为 10000 Nm3/h。

处理⼯艺拟采⽤“化学洗涤－⽣物除臭”的联合处理废⽓⼯艺。

整套⼯艺设备，设备和材料均需具有较长的使⽤期，并适合长期的每天24 ⼩时的连续运转或间歇式运转。

除臭主体设备的正常使⽤寿命要求15 年以上。

组合废⽓处理系统出⼝尾⽓排放指标达到《恶臭污染物排放标准》（GB14554-1993）、《⼤⽓污染物综合排放标准》（GB16297-1996）中的⼆级排放标准，达标⽓体经15m 排⽓筒⾼空排放。

2、设计基础2.1 废⽓种类导致异味的主要物质H2S、CH3SH、(CH3) 2S、(CH3) 2S2、NH3、(CH3) 3N 等物质以及存在的其它挥发性有机废⽓。

2.2 废⽓⽓量据招标⽂件要求，污⽔处理⼚除臭系统设计处理能⼒为10000 Nm3/h。

该公污⽔处理站处理的主要臭源为对污⽔站各⼯艺构筑物加盖密封后收集的废⽓。

根据构筑物体积规格、曝⽓量和换⽓次数计算废⽓量（详见表 1）。

表1待处理废⽓量核算表序号构筑物名称污⽔池规格参数集⽓空间⾼度（m）换⽓次数（次/h）风量（Nm³/h）备注长×宽(m)数量(座)1234567合计据废⽓⽓量核算表综合考虑，取相应安全系数，污⽔处理站除臭处理装置设计处理能⼒为10000 Nm3/h。

工程编号：污水处理站恶臭气体治理工程《方案设计》XXXXXXXXXXXXX二零一三年八月编制目录第一章项目概述 (2)1。

1、概述 (2)1。

2、设计依据、原则与范围 (3)1。

2。

1、项目名称 (3)1。

2。

2、编制单位 (3)1.2。

3、工艺设计依据 (3)1。

2.4、工艺设计原则 (4)1。

3、项目建设必要性 (5)第二章设计规模、处理浓度和处理要求 (5)2。

1、设计规模 (5)2。

2、恶臭气体成分 (6)2.3、处理要求 (6)2。

4、设计内容与范围 (6)第三章恶臭气体工程设计方案的确定 (7)3.1、恶臭气体处理技术一般情况介绍 (7)3.3 核心技术 (9)3。

4、推荐工艺 (10)第四章工程设计及设计说明 (13)4.1恶臭气体捕集 (13)4。

2成套预处理塔 (15)4。

3成套生物洗涤塔 (15)4。

4成套生物过滤塔 (16)4。

5引风机 (16)4.6引风管道及冷凝水回收设计 (16)4。

6控制系统 (17)4。

7主要设备一览表 (17)第五章投资估算 (18)5。

1编制依据 (18)5.2投资概算 (18)第六章技术经济指标分析 (21)6.1处理能力 (21)6。

2处理效果 (21)6.3建设投资 (21)6。

4运行成本估算 (21)第七章结论与说明 (22)第一章项目概述1。

1、概述废水处理站日设计处理规模为240m3。

根据XXX废水水质特性和已投产类似白酒酿造废水处理站的实际运行情况分析，该废水处理站的调节池（事故池、储水池）、厌氧池、A2O池、接触氧化池、污泥浓缩池和污泥脱水等工序在生产运行过程中会产生难闻的恶臭气体,内含H2S、NH3和少量挥发性有机溶剂（VOCs）。

若不采取有效措施，恶臭气体四处散发，将导致废水处理站区和周边空气环境的污染。

为此,XXX非常重视，拟将废水处理站的废气除臭工作提到当前的重要议事日程上来，决定采取有效措施治理处理站产生的恶臭气体，以树立企业良好形象并促进可持续发展。
