用Minitab做正交试验设计(李娟)讲解

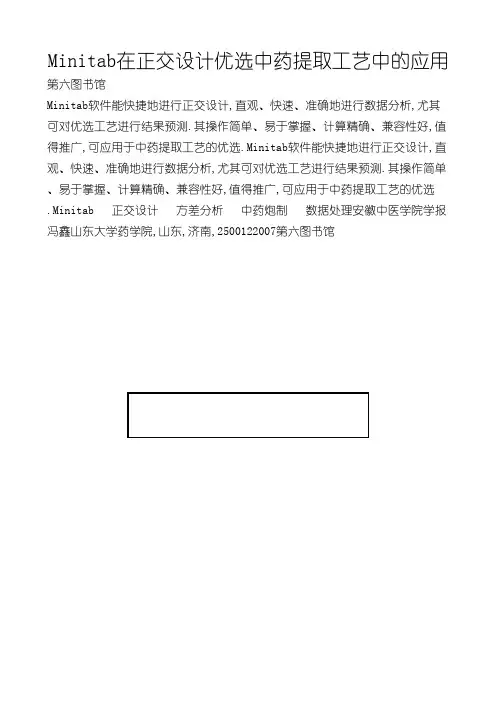

Minitab在正交设计优选中药提取工艺中的应用第六图书馆
Minitab软件能快捷地进行正交设计,直观、快速、准确地进行数据分析,尤其可对优选工艺进行结果预测.其操作简单、易于掌握、计算精确、兼容性好,值得推广,可应用于中药提取工艺的优选.Minitab软件能快捷地进行正交设计,直观、快速、准确地进行数据分析,尤其可对优选工艺进行结果预测.其操作简单、易于掌握、计算精确、兼容性好,值得推广,可应用于中药提取工艺的优选
.Minitab 正交设计 方差分析 中药炮制 数据处理安徽中医学院学报冯鑫山东大学药学院,山东,济南,2500122007第六图书馆。

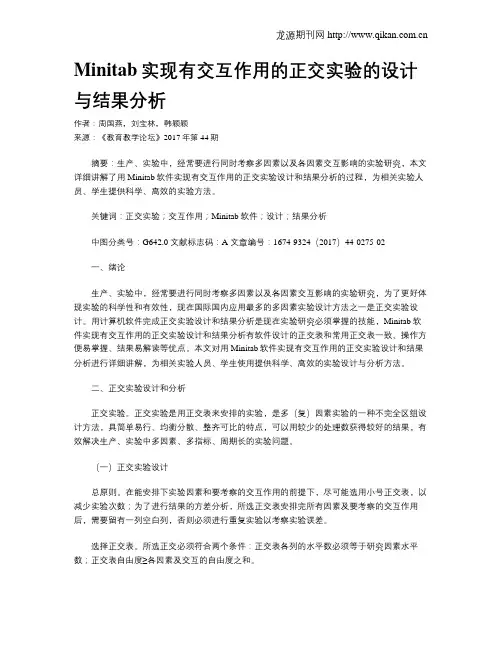

Minitab实现有交互作用的正交实验的设计与结果分析作者：周国燕，刘宝林，韩颖颖来源：《教育教学论坛》2017年第44期摘要：生产、实验中，经常要进行同时考察多因素以及各因素交互影响的实验研究，本文详细讲解了用Minitab软件实现有交互作用的正交实验设计和结果分析的过程，为相关实验人员、学生提供科学、高效的实验方法。

关键词：正交实验；交互作用；Minitab软件；设计；结果分析中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2017）44-0275-02一、绪论生产、实验中，经常要进行同时考察多因素以及各因素交互影响的实验研究，为了更好体现实验的科学性和有效性，现在国际国内应用最多的多因素实验设计方法之一是正交实验设计。

用计算机软件完成正交实验设计和结果分析是现在实验研究必须掌握的技能，Minitab软件实现有交互作用的正交实验设计和结果分析有软件设计的正交表和常用正交表一致、操作方便易掌握、结果易解读等优点。

本文对用Minitab软件实现有交互作用的正交实验设计和结果分析进行详细讲解，为相关实验人员、学生使用提供科学、高效的实验设计与分析方法。

二、正交实验设计和分析正交实验。

正交实验是用正交表来安排的实验，是多（复）因素实验的一种不完全区组设计方法，具简单易行、均衡分散、整齐可比的特点，可以用较少的处理数获得较好的结果，有效解决生产、实验中多因素、多指标、周期长的实验问题。

（一）正交实验设计总原则。

在能安排下实验因素和要考察的交互作用的前提下，尽可能选用小号正交表，以减少实验次数；为了进行结果的方差分析，所选正交表安排完所有因素及要考察的交互作用后，需要留有一列空白列，否则必须进行重复实验以考察实验误差。

选择正交表。

所选正交必须符合两个条件：正交表各列的水平数必须等于研究因素水平数；正交表自由度≥各因素及交互的自由度之和。

表头设计。

将实验因素分别安排到所选正交表的各列中去。

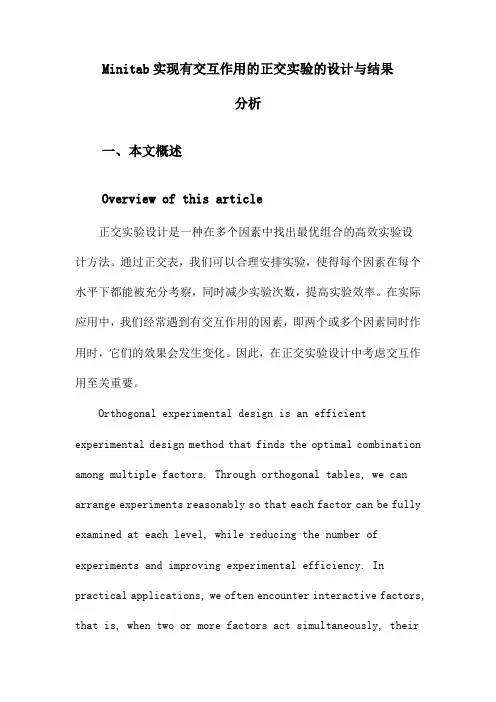

Minitab实现有交互作用的正交实验的设计与结果分析一、本文概述Overview of this article正交实验设计是一种在多个因素中找出最优组合的高效实验设计方法。

通过正交表，我们可以合理安排实验，使得每个因素在每个水平下都能被充分考察，同时减少实验次数，提高实验效率。

在实际应用中，我们经常遇到有交互作用的因素，即两个或多个因素同时作用时，它们的效果会发生变化。

因此，在正交实验设计中考虑交互作用至关重要。

Orthogonal experimental design is an efficient experimental design method that finds the optimal combination among multiple factors. Through orthogonal tables, we can arrange experiments reasonably so that each factor can be fully examined at each level, while reducing the number of experiments and improving experimental efficiency. In practical applications, we often encounter interactive factors, that is, when two or more factors act simultaneously, theireffects will change. Therefore, considering interaction is crucial in orthogonal experimental design.本文将详细介绍如何在Minitab中实现有交互作用的正交实验设计，并对实验结果进行分析。

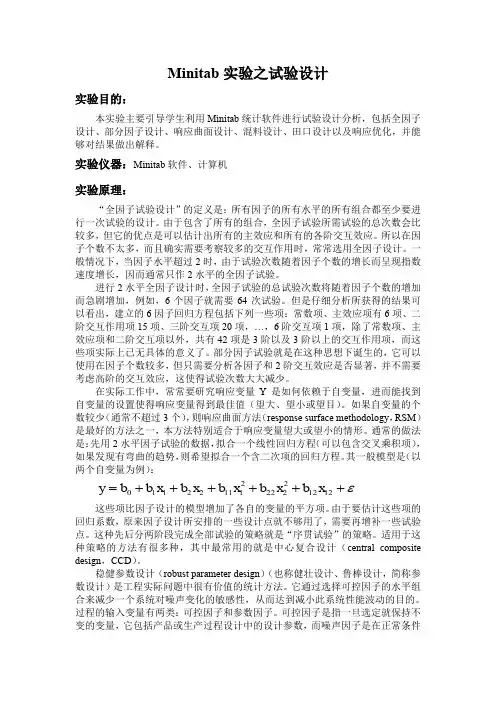

Minitab 实验之试验设计实验目的：本实验主要引导学生利用Minitab 统计软件进行试验设计分析，包括全因子设计、部分因子设计、响应曲面设计、混料设计、田口设计以及响应优化，并能够对结果做出解释。

实验仪器：Minitab 软件、计算机 实验原理：“全因子试验设计”的定义是：所有因子的所有水平的所有组合都至少要进行一次试验的设计。

由于包含了所有的组合，全因子试验所需试验的总次数会比较多，但它的优点是可以估计出所有的主效应和所有的各阶交互效应。

所以在因子个数不太多，而且确实需要考察较多的交互作用时，常常选用全因子设计。

一般情况下，当因子水平超过2时，由于试验次数随着因子个数的增长而呈现指数速度增长，因而通常只作2水平的全因子试验。

进行2水平全因子设计时，全因子试验的总试验次数将随着因子个数的增加而急剧增加，例如，6个因子就需要64次试验。

但是仔细分析所获得的结果可以看出，建立的6因子回归方程包括下列一些项：常数项、主效应项有6项、二阶交互作用项15项、三阶交互项20项，…，6阶交互项1项，除了常数项、主效应项和二阶交互项以外，共有42项是3阶以及3阶以上的交互作用项，而这些项实际上已无具体的意义了。

部分因子试验就是在这种思想下诞生的，它可以使用在因子个数较多，但只需要分析各因子和2阶交互效应是否显著，并不需要考虑高阶的交互效应，这使得试验次数大大减少。

在实际工作中，常常要研究响应变量Y 是如何依赖于自变量，进而能找到自变量的设置使得响应变量得到最佳值（望大、望小或望目）。

如果自变量的个数较少（通常不超过3个），则响应曲面方法（response surface methodology ，RSM ）是最好的方法之一，本方法特别适合于响应变量望大或望小的情形。

通常的做法是：先用2水平因子试验的数据，拟合一个线性回归方程（可以包含交叉乘积项），如果发现有弯曲的趋势，则希望拟合一个含二次项的回归方程。

其一般模型是（以两个自变量为例）：22011221112221212y b b x b x b x b x b x ε=++++++这些项比因子设计的模型增加了各自的变量的平方项。

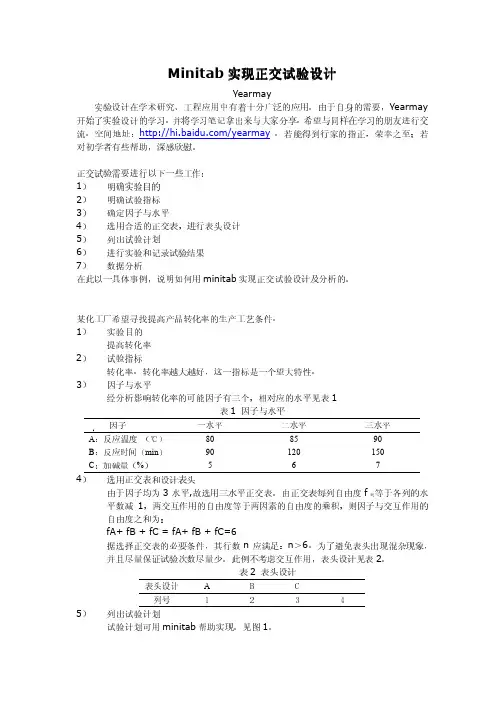

Minitab实现正交试验设计Yearmay实验设计在学术研究、工程应用中有着十分广泛的应用。

由于自身的需要，Yearmay 开始了实验设计的学习。

并将学习笔记拿出来与大家分享。

希望与同样在学习的朋友进行交流。

空间地址：/yearmay。

若能得到行家的指正，荣幸之至；若对初学者有些帮助，深感欣慰。

正交试验需要进行以下一些工作：1）明确实验目的2）明确试验指标3）确定因子与水平4）选用合适的正交表，进行表头设计5）列出试验计划6）进行实验和记录试验结果7）数据分析在此以一具体事例，说明如何用minitab实现正交试验设计及分析的。

某化工厂希望寻找提高产品转化率的生产工艺条件。

1）实验目的提高转化率2）试验指标转化率。

转化率越大越好，这一指标是一个望大特性。

3）因子与水平经分析影响转化率的可能因子有三个，相对应的水平见表1表1 因子与水平因子一水平二水平三水平A：反应温度（℃）80 85 90B：反应时间（min）90 120 150C：加碱量（%） 5 6 74）选用正交表和设计表头由于因子均为3水平,故选用三水平正交表。

由正交表每列自由度f列等于各列的水平数减1，两交互作用的自由度等于两因素的自由度的乘积，则因子与交互作用的自由度之和为：fA+ fB + fC = fA+ fB + fC=6据选择正交表的必要条件，其行数n应满足：n＞6。

为了避免表头出现混杂现象，并且尽量保证试验次数尽量少。

此例不考虑交互作用，表头设计见表2。

表2 表头设计表头设计 A B C列号 1 2 3 45）列出试验计划试验计划可用minitab帮助实现。

见图1。

图1图2图3图4图56）试验和记录为了减少或避免事先某些考虑不周及环境条件变化所引起的系统误差常采用试验次序随机化,本文采用试验编号随机抽签的方法来进行试验。

并将试验结果记录与C5中。

7）数据分析A）直观分析图6-1图6-2图7图8图9图10图11图12 B）方差分析图13图14图16图 17对于统计模型，必须对统计数据进行独立性检验、正态性检验以及等方差检验。

食品科学研究中实验设计的案例分析——正交设计优选白芨多糖包合丹皮酚最佳工艺以及包合物的鉴定[1]摘要：本实验采用用minitab软件设计L9(34)正交试验优选白芨多糖包合丹皮酚的最佳工艺，结果显示：以丹皮酚和白芨多糖的物料比、反应时间和反应温度为考察指标，得到优化工艺为：物料比1:6、反应时间4h、温度30℃，包封率可达29.38%，收得率74.29%。

关键词：正交设计 minitab1 正交试验因素水平的确定选择丹皮酚与白芨多糖的A物料比(W/W)、B反应时间(h)、C包合温度(℃)三个对试验结果影响较大的因素为考察对象，每个因素各取三个水平(表1)。

采用L9(34)正交试验表进行正交试验。

以所得包合物的收得率和药物包封率为考察指标，确定最佳工艺。

表一正交试验因素水平表水平因素A物料比（w/w）B反应时间（h）C反应温度（℃）1 1：2 2 302 1：43 403 1：64 502 正交试验设计步骤：1 选择统计—＞DOE—＞田口—＞创建田口设计。

2 得出田口设计窗口，在这个窗口中我们可以设计正交试验，本试验选择3水平4因素，其中一个因素作为误差列。

3 点击显示可用设计，进入如下图的窗口，选择L9 2-44 点击“设计”选项，选择L9 3**4，这样我们就得到了L9(34)5 点击“因子”选项，得到如下图窗口，可以对其名称进行设计，如“A”改为“A物料比”6 设计完成，得到如下图的正交试验表7 导入数据（包封率和收得率）8 点击“DOE”—＞“田口”—＞“分析田口设计”，得到下图9 在响应数据位于栏中选择“包封率”10 在“项”选项中，选中A B C的内容，注意不要选中误差列，按下图进行设计。

11 点击确定，可得出下列的分析数据。

（再按上述8-11，对收得率进行分析，可得出另外一个分析数据）12 点击“统计”—＞“方差分析”—＞“一般线性模型”13 在“响应”栏中选择“包封率”,在“模型”栏中选择A B C D14 点击确定，得出方差分析数据，如下图。
