SZZ730-75型转载机说明书

730电牵引采煤机使用说明书电气部分型号：MGTY300/730-1.1D请将此使用说明书交给最终用户手里太原矿山机器集团电气发展有限公司前言非常感谢使用MGTY300/730-1.1D电牵引采煤机。

本使用说明书，叙述了730采煤机电气系统的配置、运行、维护、保养及检查等项目。

使用前，谨请认真阅读本使用说明书。

同时，请您在熟读本产品安全注意事项的基础上使用。

目录第一部分电气系统简介 1第二部分控制箱 3 第三部分高压箱 6第四部分先导回路主电源分配 9 第五部分控制中心 9 第六部分遥控系统功能及原理 13 第七部分变频器 15 第八部分电气系统操作 18 第九部分参数显示器 21 第十部分维护 30 附录A 31730电牵引采煤机使用说明书电气部分（Ⅳ型电控系统）型号：MGTY300/730—1.1D请将此使用说明书交给最终用户的手中太原矿山机械集团电气发展有限公司第一部分电气系统简介1.机型：MGTY 300/730—1.1DMG—滚筒式采煤机TY—太原300—单向截割功率730—装机总功率1.1—供电电压1140VD—电牵引2.机组的供电：2.1 单电缆供电2.2 供电电缆的型号：MCP 3×95+1×35+4×63.特点：3.1 多电机横向布置，抽屉式结构，安装维护方便。

3.2 机载式交流变频调速，一拖二牵引方式，可实现功率平衡。

3.3 关键的电气部件全部采用进口件，提高了系统的可靠性。

3.4 低功耗的遥控系统，免充电式无线发射，可离机操作，既增加了安全性，而且待机时间长。

3.5 带故障记录的中文人机界面，缩短了故障查询时间。

3.6 保护齐全，增加了系统的使用寿命。

4.电气系统的基本配置：表一：5.电气系统的保护5.1 在采煤机上完成截割电机的温度监测及热保护5.2 油泵电机的温度监测5.3 牵引变压器的热保护5.4 对截割电机和牵引电机恒功率控制过载保护5.5 电机的漏电闭锁控制5.6 完成对运输机的闭锁控制第二部分控制箱1.功能结构控制箱位于主机架中央，它可从采空侧方便地推入和抽出，主要功能是完成采煤机的控制和监测。

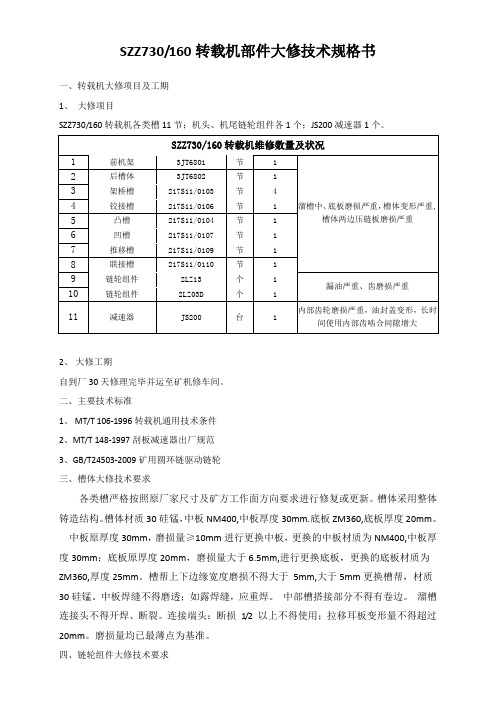

SZZ730/160转载机部件大修技术规格书一、转载机大修项目及工期1、大修项目SZZ730/160转载机各类槽11节；机头、机尾链轮组件各1个；JS200减速器1个。

2、大修工期自到厂30天修理完毕并运至矿机修车间。

二、主要技术标准1、 MT/T 106-1996转载机通用技术条件2、MT/T 148-1997刮板减速器出厂规范3、GB/T24503-2009矿用圆环链驱动链轮三、槽体大修技术要求各类槽严格按照原厂家尺寸及矿方工作面方向要求进行修复或更新。

槽体采用整体铸造结构。

槽体材质30硅锰，中板NM400,中板厚度30mm.底板ZM360,底板厚度20mm。

中板原厚度30mm，磨损量≥10mm进行更换中板，更换的中板材质为NM400,中板厚度30mm；底板原厚度20mm，磨损量大于6.5mm,进行更换底板，更换的底板材质为ZM360,厚度25mm。

槽帮上下边缘宽度磨损不得大于5mm,大于5mm更换槽帮，材质30硅锰。

中板焊缝不得磨透；如露焊缝，应重焊。

中部槽搭接部分不得有卷边。

溜槽连接头不得开焊、断裂。

连接端头：断损1/2 以上不得使用；拉移耳板变形量不得超过20mm。

磨损量均已最薄点为基准。

四、链轮组件大修技术要求1、链轮轴：链轮轴无拉伤、裂纹、碰伤、弯曲和严重磨损，传动配合花键应无扭曲、无断裂、无变形、无严重磨损和破碎，链轮轴两端装配轴承外无不得有拉伤。

2、链轮环：链轮齿不得有破碎现象，磨损不得太大，链轮内孔花键无破碎，裂纹和扭曲变形。

3、连接螺栓：链轮上的各种螺栓无严重绣蚀、无弯曲变形、无裂纹、无乱扣、无断牙。

4、两端轴承：滚珠滚道无点蚀、拉伤、破损，保持架完好,转动必须灵活，轴承游隙及尺寸必须符合国标。

5、密封：两端的各密封,不得老化变形,不得有断裂和破碎。

6、链轮装配安装后,必须灵活可靠,无渗漏油,转动时无杂音。

7、更换的链轮体及轴材质采用优质40CrNiMoA，并出具材质报告。

SZZ730/160顺槽用刮板转载机使用说明书永城煤电集团有限责任公司机电制修厂2008年4月致用户：欢迎使用我厂生产的SZZ730/160顺槽用刮板转载机，该机适用于煤矿井下缓倾斜、中厚、薄煤层综采工作面。

具有高强度、高寿命、高可靠性的特点，是高产、高效综合机械化采煤理想的工作面运输设备。

我厂生产的SZZ730/160顺槽用刮板转载机严格执行国家煤炭工业标准和行业标准。

主要标准为：MT/T106-1996 顺槽用刮板转载机通用技术条件 GB/T12718-2001 矿用高强度圆环链MT/T148-1997 刮板输送机减速器产品型号标记说明：表示装机功率为160kw730mm我们郑重承诺，我们将以优质的产品，一流的售后服务答谢用户，若您在使用中发现问题，拨打我厂的售后服务电话：0370-*******，对省内用户我厂售后服务人员保证在48小时内到达现场处理问题，对省外用户，我厂售后服务人员保证在72小时内到达现场处理问题。

感谢惠顾！永城煤电集团有限责任公司机电制修厂1前言----------------------------------------------------1 2安全警示------------------------------------------------2 3概述----------------------------------------------------3 4主要技术特征--------------------------------------------4 5主要组成部分结构及用途----------------------------------55.1机头传动部--------------------------------------------55.1.1机头部分--------------------------------------------55.1.1.1机头架--------------------------------------------55.1.1.2伸缩槽--------------------------------------------55.1.1.3链轮轴组------------------------------------------55.1.1.4拨链器--------------------------------------------65.1.2动力部----------------------------------------------65.1.2.1联接罩--------------------------------------------65.1.2.2减速器--------------------------------------------65.1.2.3液力偶合器----------------------------------------85.2紧链装置----------------------------------------------105.3溜槽--------------------------------------------------115.3.1中部槽----------------------------------------------115.3.2凸、凹槽--------------------------------------------115.4刮板链及接链环----------------------------------------11 5.5机尾--------------------------------------------------12 5.5.1机尾架----------------------------------------------12 5.5.2机尾轴组--------------------------------------------12 5.6挡板--------------------------------------------------125.6.1落地段挡板------------------------------------------125.6.2输入、输出挡板--------------------------------------125.6.3架桥段挡板及爬坡段挡板------------------------------12 5.7封底板------------------------------------------------12 6转载机的铺设安装----------------------------------------13 7转载机的试运转------------------------------------------14 7.1试运转前应检查----------------------------------------14 7.2试运转时应注意----------------------------------------14 8转载机的运转--------------------------------------------14 9转载机的拉移--------------------------------------------15 10转载机的润滑-------------------------------------------15 11转载机的故障及处理方法---------------------------------16 12工具一览表---------------------------------------------18 13服务承诺-----------------------------------------------19 14附:图1～图22前 言 共54页 第1页1.前言安装、使用产品前，直接使用本设备的工作人员及有关管理人员应认真仔细地阅读本说明书。

刮板转载机SZB-730/75、SZB-730/40刮板转载机一、整机照片生产厂家：唐山开滦铁拓重机公司城山分公司二、概述本机为“桥式转载输送机”，是开滦铁拓重机公司制作的，它与可伸缩皮带输送机是互为配套的输送设备，转载机头部搭接在可伸缩皮带机机尾部两侧轨道上，并能沿其整体移动（最大移动距离为12米），物料是由转载机转载到可伸缩皮带机上，在回采时，可作顺槽输送机，在掘进时可作掘进输送机，如果用在掘进顺槽送输巷时，则掘进完后直接可作回采面的顺槽输送设备。

由于可伸缩皮带输送机不可伸缩部分有50米左右，所以当回采工作面沿走向只有60米左右时，需拆除可伸缩皮带机，将转载机接长到60米，并在机头架的另一侧再安装一套传动装置，可单独作为顺槽输送机使用。

三、主要的技术特征四、传动系统传动系统图：说明书附图二五、主要结构转载机由导料槽、车架、横梁、机头、中间悬拱部分、爬坡段、水平装载段和机尾架组成。

转载机总图：说明书附图一机尾由机尾架、机尾轴和压链板组成。

机尾图：说明书附图三水平装载段由中部槽、联接槽和高低档板等组成。

长度为8.5米，也可根据需要适当加长，为便于装载，此段装料的一侧安装低档板。

爬坡段有凸槽、凹槽，底部可安装滑撬，当转载机移动时可沿底板滑动，减少移动阻力。

中间悬拱部分，由中部槽及其封底板和两侧挡板交错所组成，三者用螺栓连接成刚性体。

其一端与凸槽联接，另一端与传动部联接槽联接，构成了可伸缩皮带输送机的搭接长度和足够空间。

机头是由机头架、减速器、液力联轴器、电动机、盲轴、链轮等所组成，机头架采用平机头。

机头架和悬拱部分的机头联接槽与中部槽联接，机头架底部安装在横梁上，机头通过横梁座落在车架上。

机头图：说明书附图四车架是由钢板焊接成的结构件。

下部有四个轮子，可沿可伸缩皮带输送机机尾部的轨道滚动。

机头架底部与横梁的联接是通过销轴来实现的，并用开口销锁住，转载机可绕横梁在水平面和垂直平面作适当转动，以适应底板起伏和可伸缩皮带输送机机尾的偏摆。

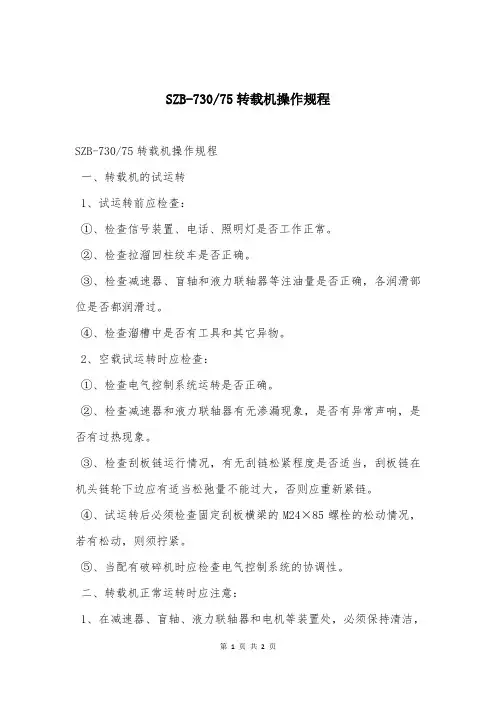

SZB-730/75转载机操作规程
SZB-730/75转载机操作规程
一、转载机的试运转
1、试运转前应检查：
①、检查信号装置、电话、照明灯是否工作正常。

②、检查拉溜回柱绞车是否正确。

③、检查减速器、盲轴和液力联轴器等注油量是否正确，各润滑部位是否都润滑过。

④、检查溜槽中是否有工具和其它异物。

2、空载试运转时应检查：
①、检查电气控制系统运转是否正确。

②、检查减速器和液力联轴器有无渗漏现象，是否有异常声响，是否有过热现象。

③、检查刮板链运行情况，有无刮链松紧程度是否适当，刮板链在机头链轮下边应有适当松弛量不能过大，否则应重新紧链。

④、试运转后必须检查固定刮板横梁的M24×85螺栓的松动情况，若有松动，则须拧紧。

⑤、当配有破碎机时应检查电气控制系统的协调性。

二、转载机正常运转时应注意：
1、在减速器、盲轴、液力联轴器和电机等装置处，必须保持清洁，
以防止过热，否则会引起轴承齿轮和电动机等零部件损坏。

2、链子必须有适当的予张力。

一般机头链轮下的松弛量为二倍圆环链节距为宜。

3、机尾与工作面输送机的机头搭接位置应保持正确，拉移转载机时，保证行走皮带机道轨上顺利移动，若歪斜则应及时调整。

4、每次锚固柱窝时，必须选择在顶低板坚固处锚固必须牢固可靠。

5、转载机应避免空负荷运转，无正当理由不应反转。

6、转载机严禁运送材料。

图1-1 MGTY300/730-1.1D电牵引采煤机总图1.摇臂2.外牵引3.牵引传动箱4.泵站5. 控制箱6.辅助部件7.高压箱8.主机架9.电器系统及附件 10.调高油缸 11.截割滚筒图3-1 摇臂外型图第一章 安全1. 操作说明前言本说明书共两大部分，以下内容为MGTY300/730-1.1D电牵引采煤机的机械部分（以下均称为采煤机），电气部分参见专用的说明书。

本说明的主要内容是如何正确和经济地使用采煤机。

遵守该操作说明，有助于避免危险、降低维修费用和减少故障时间。

承担采煤机如下工作：■ 运输■ 操作■ 维修的人，都必须阅读与其承担相对应的章节，尤其要阅读第一章“安全”。

完成上述工作的前提条件是拥有采煤机的专门知识和经验。

除了本操作说明外，还应遵守采煤机使用国和使用地以下方面的法规： ■ 事故预防■ 环境保护■ 工作安全性和专业性。

2.一般说明2.1从事采煤机运输、装配、拆卸、投入运行、操作、维护和维修的人员。

除了阅读过“安全”章节外，还必须阅读过本操作说明中与其工作任务相关的内容；2.2该操作说明必须存放在采煤机使用地点（工具箱或者专用柜），以便随时查阅；2.3任何工作都必须遵守操作说明的规定；2.4注意贴在采煤机机身上的危险说明、安全说明、操作说明和维护说明，这些说明必须完整且字迹清晰；2.5遵守有关其它厂家供货的安全操作说明，比如电动机等等。

3. 按规定使用根据技术标准和通用的安全规程装配采煤机。

即使如此，在使用采煤机时，仍然会对使用人员或者第三者的生命和健康构成危险，并对采煤机和其它设备造成损坏。

根据规定、遵照操作说明、有安全和危险意识地使用技术状态良好的采煤机，尤其要直接消除妨碍安全的故障！采煤机是用于截割和装载煤、盐、矿石、其它矿物质。

除此以外的用途，比如：3.1人员运输；3.2矿物质运输；3.3提升和牵引工作；3.4破碎输送到顺槽中的岩块；3.5截割带锚杆的煤壁，等都属于不符合规定！3.6不能用滚筒摇臂升起采煤机；3.7只有当遵守了厂家提供的组装、拆卸、试车、操作、维护和检修的规程时，才视为按规定使用；3.8采煤机的设计和制造使它能够在有瓦斯爆炸危险的环境中使用。
