主令电器(按钮、行程开关)

任务三 主令电器
主令电器是用作切换控制电路， 以发出指令或作程序控制的操纵电 器。常用的主令电器有按钮开关、 位置开关、万能转换开关和主 令控制器等。
知识1 按钮
1 、按钮的用途
按钮是一种结构简 单、应用广泛的低压手动电器。在低压 控制系统中，手动发出控制信号，可远 距离操纵各种电磁开关，如继电器、接 触器等，实现主电路的通断，转换各种 信号电路和电气联锁电路。
3、万能转换开关的结构

典型的万能转换开关由触点座、凸轮、转轴、定 位机构、螺杆和手柄等组成，并由1～20层触点底 座叠装而成，每层底座可装三对触点，由触点底座 中且套在转轴上的凸轮来控制此三对触点的接通和 断开。由于各层凸轮的形状可制成不同，因此用手 柄将开关转到不同的位置，使各对触点按需要的变 化规律接通或断开，达到满足不同线路的需要的目 的。
1、万能转换开关的用途：万能转换开关是一种具 有多个操作位置和触点、能进行多个电路的换接 的手动控制电器。它可用于 1）配电装置的远距离控制； 2）电气控制线路的换接； 3）电气测量仪表（电压表、电流表）开关转换； 4）小容量电动机的起动、制动、调速和换向的控 制，用途广泛，故称为万能转换开关。
2、万能转换开关的型号与含义
凸轮非调整式主令控制器 凸轮可调整式主令控制器
2、主令控制器的型号与含义：
L K
—
/
结构形式代号 控制回路数 设计序号 控制器
Байду номын сангаас主令电器
常用的主令控制器有LK5和LK6系列，其中LK5系列有直接 手动操作、带减速器的机械操作与电动机驱动等三种型式的 产品。LK6系列是由同步电动机和齿轮减速器组成定位系统。
与组合开关比较：
1）层数多（1～10层） 2）触点多（每层3对） 3）手柄转换位多（2～12）

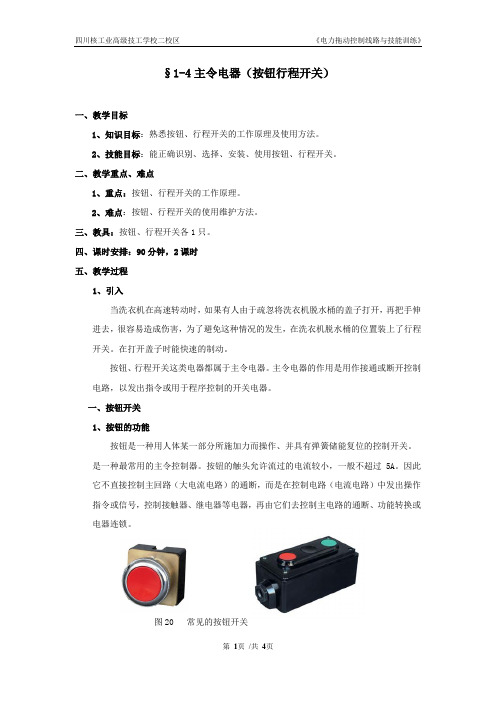

§1-4主令电器（按钮行程开关）一、教学目标1、知识目标：熟悉按钮、行程开关的工作原理及使用方法。

2、技能目标：能正确识别、选择、安装、使用按钮、行程开关。

二、教学重点、难点1、重点：按钮、行程开关的工作原理。

2、难点：按钮、行程开关的使用维护方法。

三、教具：按钮、行程开关各1只。

四、课时安排：90分钟，2课时五、教学过程1、引入当洗衣机在高速转动时，如果有人由于疏忽将洗衣机脱水桶的盖子打开，再把手伸进去，很容易造成伤害，为了避免这种情况的发生，在洗衣机脱水桶的位置装上了行程开关。

在打开盖子时能快速的制动。

按钮、行程开关这类电器都属于主令电器。

主令电器的作用是用作接通或断开控制电路，以发出指令或用于程序控制的开关电器。

一、按钮开关1、按钮的功能按钮是一种用人体某一部分所施加力而操作、并具有弹簧储能复位的控制开关。

是一种最常用的主令控制器。

按钮的触头允许流过的电流较小，一般不超过5A。

因此它不直接控制主回路（大电流电路）的通断，而是在控制电路（电流电路）中发出操作指令或信号，控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电器连锁。

图20 常见的按钮开关2、按钮的结构原理与符号图21 按钮的结构原理与符号按钮一般由按钮帽、复位弹簧、支柱连杆、常闭静触头、桥式动触头、常开静触头、外壳等部分组成。

按钮分为常开按钮（不受外力时触头处于断开状态）和常闭按钮（不受外力时触头处于闭合状态），常开按钮作启动用、常闭按钮作停止用。

常开、常闭在一体的按钮叫复合按钮。

工作原理：按下按钮帽，按钮中的常闭触头断开、常开触头闭合，松开按钮帽，常闭触头复位闭合、常开触头复位断开。

（将动作信号变为电信号输出）3、按钮的型号及含义例:LA10-2F表示设计序号为10的防腐式的按钮开关，有2对常闭触头。

4、按钮的选用（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮的颜色。

接近开关内部结构为合金簧 片等组成的干簧继电器。
当磁性物体靠近时,其生产 一定强度磁场,电磁力使簧片吸 合、触点闭合。
当磁性物体离开时,磁场减 弱,使簧片释放、触点断开。
磁感应接近开关工作模型
检测物体: 磁性物质 （永久磁铁、带电线圈）
检测距离: 0~10mm, 通常3~5mm
磁感应式
接近开关A
通过其感辨头与被测物体间介质能量的变化来取得信号。 当运动的物体靠近开关到一定位置时，开关发出信号，达到行程 控制、计数及自动控制的作用。
采用了无触点电子结构形式，克服了有触点位置开关可靠性 差、使用寿命短和操作频率低的缺点。
2、接近开关用途
除了行程控制和限位保护外，还可作为 检测金属体的存在、高速计数、测速、定位、 变换运动方向、检测零件尺寸、液面控制及 用作无触点按钮等。
金属物体内部产生涡流, 引起传感 器磁场磁通量变化, 而使传感器输 出信号。
电感式接近开关工作模型
电容式接近开关 Capacitive Sensor
电气图形符号
检测物体: 非薄片的任何介质 检测距离: 0~10mm, 通常3~5mm
++ --
接近开关检测头
无物体接近时,接近开 关检测面静电荷平衡， 电容量C不变,内部RC振 荡回路建立稳定电场。
使设备停止工作或断电。
② “起动”按钮的颜色是绿色。
③ “起动” 与“停止”交替动作的按钮必须是黑色、白色或灰色， 不得用红色和绿色。
④“点动”按钮必须是黑色。 ⑤“复位”(如保护继电器的复位按钮)必须是蓝色。当复位按钮还有停止的 作用时，则必须是红色。
遵循标准：GB14048.5 IEC 60947-5-1
(5)根据接近开关工作电压(10~30VDC), 正确接入电源； (6) 通过接近开关的 “运行”指示灯，观察其运行状态。

课题四主令电器任务目标：一、能正确认识、选择、安装和使用按钮、行程开关、万能转换开关、主令控制器等。

二、熟悉主令电器的功能、基本结构、工作原理以及型号和含义。

三、掌握主令电器的图形符号和文字符号。

任务准备（知识储备）1、主令电器的作用主要用作接通或断开控制电路，以发出指令或作程序控制。

主要用在冰箱、洗衣机、铣床等控制电路。

2、常用的主令电器类型常用的有按钮、行程开关、万能转换开关和主令控制器等。

任务进行：一、按钮1、按钮的功能按钮是一种具有用人体某一部分（一般为手指或手掌）所施加力而操作、并具有储能（弹簧）复位的一种控制开关。

按钮的触头允许通过的电流较小，一般不超过5A，因此一般情况下它不直接控制主电路的通断，而是在控制电路中发出指令或信号去控制接触器、继电器等电器，再由它们去控制主电路的通断、功能转换或电气联锁。

2、按钮的型号及含义3、按钮的外形及结构（1）部分常见按钮的外形如图所示。

（2）结构由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成，如图所示。

（3）工作原理按钮按静态（不受外力作用）时触头的分合状态，可分为常开按钮（启动按钮）、常闭按钮（停止按钮）和复合按钮（常开、常闭组合为一体的按钮）。

常开按钮：未按下时，触头是断开的；按下时触头闭合；当松开后，按钮自动复位。

常闭按钮：与常开按钮相反，未按下时，触头是闭合的；按下时触头断开；当松开后，按钮自动复位。

复合按钮：将常开和常闭按钮组合为一体。

按下复合按钮时，其常闭触头先断开，然后常开触头再闭合；而松开时，常开触头先断开，然后常闭触头再闭合。

（4）常用型号目前在生产机械中常用的按钮有LA18、LA19和LA20等系列。

为了便于操作人员识别，避免发生误操作，生产中用不同的颜色和符号标志来区分按钮的功能及作用。

按钮颜色的含义见表P34。

4、按钮的选择（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮或指示灯的颜色（3）根据控制回路的需要选择按钮的数量。

教师工作台
学生台
学生台
学生学生台
学生
任务书
.
知识拓展：
按钮帽外观的表示意义：.
.
.
.
2）符号.
19
L X
“1”能自动复位，“2”不能自动复位。

“0”直动式，“1”滚轮在传动杆内侧
“2”滚轮在传动杆外侧
“3”滚轮在传动杆凹槽内或内外各一
“0”无滚轮，“1”单滚轮，“2”双滚轮
“k”开启式
设计序号
行程开关
主令电器
学生活动：
（理解接近开关的含义、作用、特点、分类）
接近开关又称无触点行程开关，它是一种非接触型的检测装置。

1）、作用：可以代替行程开关完成传动装置的位移控制和限位保护，还广泛用于
.。

2.光电开关的应用
光电开关广泛使用于非电量的检测控制中。用光电开关对物体的靠近、通过等状态进行检测，可实 现对自动装置的控制。 近年来，随着生产自动化、机电一体化的发展，光电开关已发展成系列产品，其 品种及产量日益增加，用户可根据生产需要，选用适当规格的现成产品，而不必自行设计光路及电路。
光电开关的应用如图ｄ所示，图中用光电开关对通过自动传输机的药瓶数量进行检测，同时还采用 光电开关对药瓶标签的封装情况进行检测。
3.图形符号及文字符号 控制按钮的图形符号及文字符号如图所示。按钮型号有国产型号LA
系列，统一设计新型号为LA25系列，引进德国BBC公司的为LAZ系列。
二、行程开关 行程开关又称限位开关，一般有执行元件、操作机构及外壳组成，利用生产机械的某运
动部件对开关操作机构的碰撞而使触点动作，控制机械运动的方向和行程的大小，或实现极 限位置保护。行程开关的种类很多，按结构分有直动式、微动式、滚动式。
霍尔接近开关的工作示意图
3．霍尔开关的特点 霍尔开关与机械开关相比，具有如下特点： (1)为非接触检测，不影响被测物的运动工况；无机械磨损和疲劳
损伤，工作寿命长。 (2)为电子器件，故响应快（ 一般响应时间可达几毫秒或几十毫
秒）。 (3)采用全封闭结构,防潮,防尘，可靠性高且维护方便。
（4）可以输出标准电信号，易与计算机或PLC配合使用
光电开关可分为两类：遮断型和反射型。 图a为遮断型光电开关，发射器和接收器相对安放，轴线严 格对准。当有物体在两者之间通过时，红外光束被遮断，接收器接收不到红外线而产生一个电脉冲信号。
反射型光电开关分为两种情况：反射镜反射型（接收型）及被测物体反射型（简称散射型），如图 b、c所示。接收型光电开关单侧安装，需要调整反射镜的角度以取得最佳的反射效果，其检测距离不如 遮断型光电开关。散射型光电开关安装最为方便，且可根据被测物体上的黑白标记来检测， 但检测距离 较小，只有几百毫米。

于生产机械运动部件上的模块撞击行程开
关时，行程开关的触点动作，实现电路的
切换。
二：应用场合 行程开关 广泛用于各类机床和起重机械， 用以控制其行程、进行终端限位保护。在电梯
的控制电路中，还利用行程开关来控制开关轿
门的速度、自动开关门的限位，轿厢的上、下
限位保护。
三、行程开关器件展示
四、行程开关的结构
行程开关有两种类型：直动式（按钮式）和
旋转式，其结构基本相同，都是由操作机构
、传动系统、触头系统和外壳组成,主要区别
在传动系统。直动式行程开关的结构、动作 原理与按钮相似。
五、行程开关的符号
常开（动合）触头
ST
电路符号 常闭（动断）触头
ST
a)
行程开关符号
a) 常开触点
b)
b) 常闭触点
电路符号
六、结构原理： 直动式行程开关的结构、动作原理与按钮相 似。它的作用与按钮相同，只是其触点的动作 不是靠手动操作，而是利用生产机械某些运动 部件上的挡铁碰撞其滚轮使触头动作来实现接 通或分断电路的。
实现远距离自动控制。
几种常见按钮开关
一、按钮开关的结构示意图。
按钮帽 复位弹簧 桥式动触点
接线柱 静触点
二、按钮的分类
1. 常闭按钮 （停止按钮） 结构 工作过程: 作用 通常用来断开控制电路。 电路符号
静触点
SB
常闭(动断)按钮
桥式动触点
2. 常开按钮 （启动按钮） 结构 工作过程
课题
主令电器
授课人：曹 肖 霞单位：赵县职中心主令电器的定义：主令电器是用作切换控制电 路，以发出指令或作程序控制 的操纵电器。常用的主令电器 有按钮开关、行程开关、万能 转换开关等。

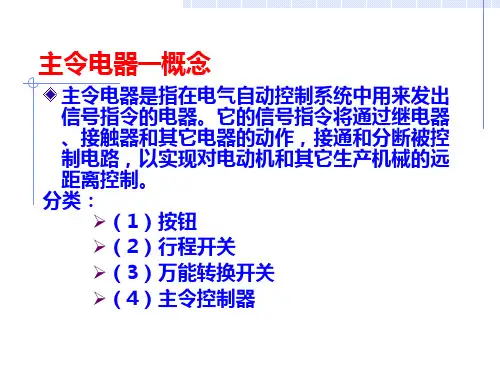

常用的主令电器介绍主令电器是用来闭合和断开控制电路，用以控制电力拖动系统中电动机的启动、停止、制动及调速等。

主令电器可直接作用于控制电路，也可以通过电磁式电器间接作用于控制电路。

在控制电路中由于它是一种专门发布命令的电器，故称为主令电器。

主令电器不允许分合电路。

主令电器应用广泛、种类繁多。

按其作用可分为控制按钮、行程开关、万能转换开关、主令控制器及其他主令电器（如脚踏开关、钮子开关、紧急开关）等。

1、控制按钮控制按钮简称按钮，是一种结构简单、适用范围广泛的手动主令电器，在控制电路中做远距离手动控制电磁式电器用，也可以用来转换各种信号电路和电气联锁电路等。

控制按钮按用途和结构的不同，分为起动按钮、停止按钮、复合按钮等。

起动按钮带有常开触头，手指按下按钮帽，常开触头闭合；手指松开，常开触头复位。

起动按钮的按钮帽采用绿色。

停止按钮常带有常闭触头，手指按下按钮帽，常闭触头断开；手指松开，常闭触头复位。

停止按钮的按钮帽采用红色。

复合按钮常带有常开触头和常闭触头，手指按下按钮帽，先断开常闭触头再闭合常开触头；手指松开，常开触头和常闭触头先后复位。

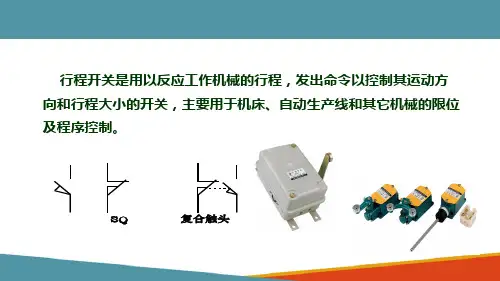

2、行程开关按照生产机械的行程发出命令以控制其运行方向或行程长短的主令电器，称为行程开关。

若将行程开关安装于生产机械行程终点处，以限制其行程，则称为限位开关或终点开关。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，可实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器。

行程开关广泛用于各类机床和起重机械，控制其行程、进行终端限位保护。

由于半导体元件的出现，产生了一种非接触式的行程开关，这就是接近开关。

接近开关是一种无须与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。

主令电器之按钮开关限位开关转换开关主令电器是指用来发布操作命令、接通和分断控制电路的电器。

主令电器只适合应用于控制电路中，不适合应用于主电路中。

主令电器种类繁多，按照用途的不同可以分为控制按钮、行程开关、接近开关和万能转换开关等。

一、控制按钮控制按钮简称按钮，它是一种结构简单且使用广泛的主令电器，主要用于手动发出控制信号。

按钮一般由按钮帽、复位弹簧、桥式触点和外壳等部分组成，其结构示意图和实物图如图1所示。

图1 按钮结构示意图和实物图a)结构示意图 b)实物图操作时，当控制按钮按下，桥式动触点就向下运动，其常闭触点先断开，然后常开触点闭合。

当控制按钮松开时，在复位弹簧的作用下，桥式动触点向上运动，其常开触点先断开，然后常闭触点闭合。

按钮触点动作的时间差特性在触点竞争的应用中起关键作用。

提示：一般红色按钮帽表示停止，绿色按钮帽表示起动。

控制按钮根据结构不同分为按钮式（自复式）、自锁式、指示灯式（按钮帽内装有信号灯）、旋钮式（旋转切换操作）、钥匙式（必须插入钥匙方可操作，防止误动作）、紧急式（突出的红色蘑菇头）等。

控制按钮的图形和文字符号如图2所示。

图2 按钮的图形和文字符号按钮LA38-11D命名的含义：LA38代表按钮型号；11代表触点数，第一个1表示有1个常开触点，第二个1表示有1个常闭触点；D代表带灯型。

二、行程开关行程开关又叫位置开关或限位开关，与控制按钮的工作原理基本相同。

行程开关靠机械运动部件的撞块碰压，使其触点动作，进而向控制电路发出控制命令，控制生产机械的运动方向、限位保护及行程长短。

其本质是将机械位移信号转换为电信号，以实现对机械的电气控制。

从结构看，行程开关由操作头（推杆）、触点系统和外壳三部分组成。

操作头是行程开关的感测部分，它接收机械结构发出的动作信号，并将此信号传递到触点系统。

触点系统是行程开关的执行部分，它将操作头传来的机械信号，通过本身的转换动作转换为电信号，输出到有关控制电路，使之能按需要做出必要的反应。

LA
结构形式 动断触点数 动合触点数 设计序号 按钮 主令电器
K——开启式 H——保护式 S——防水式 F——防腐式 J——紧急式 X——旋钮式 Y——钥匙操作式 D——指示灯按钮
主令电器—按钮的型号
LA2系列按钮供交流50Hz，电压至380V及 直流电压至220V的电路中作远距离手动控 制电磁起动器、接触器、继电器线圈及其 它电气信号电器之用。
主令电器—按钮的型号
LA19系列按钮适用于交流50Hz电压至380V及 直流电压至220V的磁力起动器、接触器、继电 器及其它电气线路中作遥远控制之用。
主令电器—按钮的型号
按钮LAY9系列-1适用于交流 50(或60)Hz、电压至660V， 直流电压于440V电路中作控制 、信号、连锁等用途。
综合日本和泉公司、德国西门 子公司等产品的优点而设计制 作，符合IEC337标准。本产品 美观新颖，结构合理，性能可 靠，具有国际先进水平的优质 产品。
主令电器—万能转换开关的结构和原理
万能转换开关由操作机构、面板、手柄 、触头座等组成，触头座最多可以装10 层，每层均可安装3对触头，操作手柄有 多档停留位置（最多12个档位），底座 中间凸轮随手柄转动，由于每层凸轮设 计的形状不同，所以用不同的手柄档位 ，可控制各对触头进行有预定规律的接 通或分断。
主令电器—
(a) 符号； (b) 触点分合表
主令电器—万能转换开关符号和触头分合表
万能转换开关在电路中的符号，中间的 竖线表示手柄的位置，当手柄处于某一 位置时，处在接通状态的触头下方虚线 上标有小黑点。触头的通断状态也可以 用触头分合表来表示， “×”号表示触头 闭合， 空白表示触头断开。
主令电器—按钮的选择
应根据使用场合、控制电路所需触点数目及按 钮颜色等要求选用。

主令电器主令电器：用来发布命令、改变控制系统工作状态的电器。

（闭合、断开控制电路，不允许分合主电路）常用主令电器：控制按钮、行程开关．万能转换开关和主令控制器等。

一、控制按钮1、结构：按钮帽、复位弹簧、动触点、静触点2、原理：↓ 动触点下移，先断开常闭触点，后接通常开触点 ↑ 动触点上移，先断开常开触点，后接通常闭触点3、作用：发布命令、机械联锁4、种类：1）颜色：红—停止 绿—起动 黑—点动 2）结构：蘑菇—急停 指示灯式—指示 钥匙—安全 平钮—一般5、图形和文字符号SB SB SB1— 按钮 2—复位弹簧 3一常闭触点 4一常开触点注意：水平绘制时，逆时针旋转二、行程开关与接近开关（根据运动部件的行程位置切换电路的器件）作用：机械位移信号—→电信号1、行程开关（有触点）1）结构：推杠代替按钮帽2）原理：由移动物体碰压推杠使触点动作。

（微动开关：触点瞬间完成换接，不受推杠下压速度影响）3）分类：自复位式（直杠式）、非自复位式（滚轮式）4）符号：SQ2、接近开关（无触点）1）原理：电磁感应2）优点：无接触、定位精度高，使用寿命长3）分类：电感式（只能检测金属物体）、电容式三、万能转换开关（多挡式、控制多回路的主令电器）1．作用1）低压断路机构的合闸与分闸；2）电压表、电流表的转换开关；3）小容量电动机的起动、调速和换向。

（万能转换开关的通断能力不高，只能直接控制小容量电动机）2．结构：触点座、凸轮、转轴、手柄（层）与转换开关比较：1）层数多（1～10层）2）触点多（每层3对）3）手柄转换位多 （2～12） 3．图形和文字符号万能转换开关的真值表(触点接通用×表示)和图形文字符号（“●”表示手柄在该位置时触点接通）四、主令控制器（较为频繁的切换复杂的多回路控制电路的主令电器）主令控制器的触头是按小电流设计，尺寸小，不需要灭弧装置（不能直接控制电动机）。

按结构型式可分为： 1、凸轮非调整式主令控制器凸轮不能调整，其触点只能按一定的触点开闭表动作。

<<常用低压电器之主令电器、电磁执行机构、电气安装附件>>姓名：序号：院别：班级：完成时间：常用低压电器（主令电器电磁执行机构电气安装附件）主令电器主令电器是用来接通和分断控制电路以发布命令、或对生产过程作程序控制的开关电器。

它包括控制按钮、行程开关、接近开关、转换开关和主令控制器等。

一．控制按钮（一）按钮开关用途.按钮开关，是一种结构简单，应用十分广泛的主令电器。

在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

（二）按钮开关分类.按钮开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。

为了标明各个按钮作用，以避免误操作，通常将按钮帽作成不同的颜色，以示区别，如红色为停止和急停按钮。

绿色为启动按钮。

黑色为点动按钮。

启动与停止交替按钮必须是黑色、白色或灰色，不得使用红色和绿色。

复位按钮必须是蓝色，当其兼有停止作用时，必须是红色等。

（三）工作原理：按钮被按下时，动触桥下移，动断静触点断开，动合静触点接通；松开按钮时，在复位弹簧的作用下，动触桥复位，动合静触点断开，经过一定行程后，动断静触点闭合复位。

（四）按钮的选用（1）根据使用场合和具体用途选择按钮的种类。

（2）根据工作状态指示和工作情况要求，选择按钮的颜色。

（3）根据控制回路的需要选择按钮的数量。

（五）按钮的安装与使用（1）按钮安装在面板上时，应布置整齐，排列合理。

（2）同一机床运动部件有几种不同的工作状态时，应使每一对相反状态的按钮安装在一组。

（3）按钮的安装应牢固，安装按钮的金属板或金属按钮盒必须可靠接地。

（4）由于按钮的触头间距较小，应注意保持触头间的清洁。

（5）光标按钮一般不宜用于需长期通电显示处。

二．限位开关（一）限位开关用途限位开关，又称位置开关，是一种将机器信号换为电气信号，以控制运动部件位置或者行程的自动控制电器。

钮的颜色，如启动按钮选用绿色、停止按钮选择红色等。 (3)根据控制回路的需要选择按钮的数量，如单联钮、双联钮和三联钮等。
上一页 下一页 返回
常用低压电器的结构和工作原理
2.行程开关 行程开关又叫限位开关，在机电设备的行程控制中其动作不需要人为操
作，而是利用生产机械某些运动部件的碰撞或感应使其触点动作后，发 出控制命令以实现近、远距离行程控制和限位保护。行程开关的主要结 构大体由操作机构、触点系统和外壳3部分组成:按其结构可分为直动式、 滚轮式及微动式;按其复位方式可分为自动及非自动复位;按其触头性质 可分为触点式和无触点式。为了适用于不同的工作环境，行程开关可以 做成各种各样的结构外形，如图1一4所示。
上一页 下一页 ቤተ መጻሕፍቲ ባይዱ回
常用低压电器的结构和工作原理
定位装置采取刺轮刺爪式结构，不同的刺轮和凸轮可组成不同的定位模 式，使手柄在不同的转换角度时，触头的通断状态得以改变。其常用转 换开关的结构如图1一11所示。
2)电气图文符号 按国标要求，转换开关在电路中的图文符号如图1一12所示，表中“x”
表示闭合。 3)型号含义 4)转换开关的选用 (1)转换开关的额定电压应不小于安装地点线路的电压等级。
上一页 下一页 返回
常用低压电器的结构和工作原理
主要分为点按式(用手进行点动操作)、旋钮式(用手进行旋转操作)、指示 灯式(在按钮内装入信号指示灯点动操作)、钥匙式(为使用安全插入钥匙 才能旋转操作)、蘑菇帽紧急式(点动操作外凸红色蘑菇帽)。
为了适用于不同的工作环境的要求，按钮可以做成各种各样的结构外形， 如图1一1所示。
通常将按钮的颜色分成黄、绿、红、黑、白、蓝等，供不同场合选用。 按安全规程规定，一般选红色为停止按钮，绿色为启动按钮。

主令控制器的型号 例 LK1——12/90 LK14——12/96
LK1－12/90型主令控制器在电路图中的符号 － 型主令控制器在电路图中的符号
3.主令控制器的选用 主令控制器的选用
主令控制器主要根据使用环境、所需控制的回路数、 主令控制器主要根据使用环境、所需控制的回路数、 触头闭合顺序等进行选择。 触头闭合顺序等进行选择。
K——开启式 开启式 H——保护式 保护式 S——防水式 防水式 F——防腐式 防腐式 J——紧急式 紧急式 X——旋钮式 旋钮式 Y——钥匙操作式 钥匙操作式 D——光标按钮 光标按钮
A □－□ □ □ 结构形式代号 （K、H、S、F、J、X、Y、D） 常闭触头数
4.按钮的选用 按钮的选用 （1）根据使用场合和具体用途选择按钮的种类。 ）根据使用场合和具体用途选择按钮的种类。 （2）根据工作状态指示和工作情况要求，选择按钮的 ）根据工作状态指示和工作情况要求， 颜色。 颜色。 （3）根据控制回路的需要选择按钮的数量。 ）根据控制回路的需要选择按钮的数量。 5.按钮的安装与使用 按钮的安装与使用 （1）按钮安装在面板上时，应布置整齐，排列合理。 ）按钮安装在面板上时，应布置整齐，排列合理。 （2）同一机床运动部件有几种不同的工作状态时，应 ）同一机床运动部件有几种不同的工作状态时， 使每一对相反状态的按钮安装在一组。 使每一对相反状态的按钮安装在一组。 （3）按钮的安装应牢固，安装按钮的金属板或金属按 ）按钮的安装应牢固， 钮盒必须可靠接地。 钮盒必须可靠接地。 （4）由于按钮的触头间距较小，应注意保持触头间的 ）由于按钮的触头间距较小， 清洁。 清洁。 （5）光标按钮一般不宜用于需长期通电显示处。 ）光标按钮一般不宜用于需长期通电显示处。
例:
JLXK1-211

主令电器的分类
主令电器是一种机械操作的控制电器，在自动控制系统中用于发送和转换控制命令，使继电器和接触器动作，从而改变电器设备的工作状态（如电动机的起动、停止、变速等）。

它用于控制电路，不能直接分合主电路。

最常见的主令电器有:控制按钮、行程开关、接近开关、转换开关和光电开关等。

1.图形符号和文字符号
SF SF SF SF a ）常开按钮触头 （b ）常闭按钮触头 （c ）复合按钮
（
e ）钥匙开关
（f ）行程开关 （g ）行程开关
图1 图形及文字符号
2.主令电器的型号说明 L A
图2
SQ SQ
SP。
