带式转载机说明书
- 格式:pdf
- 大小:227.97 KB
- 文档页数:11
安装、使用本产品前请认真阅读使用维护说明书执行标准:MT/T106-1996和AQ1043-2007SZZ1350/525顺槽用刮板转载机使用维护说明书山西煤矿机械制造有限责任公司2009年7月目录前言 (1)第一章 概述 (2)第二章 主要技术特征 (3)第三章 安全提示 (4)3.1 概述 (4)3.2 安全标志 (5)3.3 提示内容 (6)3.4 安全提示 (7)3.5 安全操作 (8)3.6 接近区域 (10)3.7 综述 (11)第四章 主要零部件的结构特点 (11)4.1 机头传动部 (12)4.1.1 传动装置 (12)4.1.1.1 减速器 (12)4.1.1.2 电动机 (12)4.1.1.3 联接罩 (13)4.1.1.4 偶合器 (13)4.1.2 紧链装置 (13)4.2 机头架组件 (16)4.2.1 机头链轮组件 (16)4.2.2 拨链器和舌板组件 (16)4.2.3 联接垫架 (17)4.2.4 液控阀管路及附件 (17)4.3 架桥槽 (18)4.4 凸槽 (18)4.5 铰接槽 (18)4.6 0.75米调节槽 (18)4.7 转载机机尾、过渡槽 (19)4.8 圆环链 (20)4.9 连接螺栓(螺母) (20)第五章 转载机的安装与调试 (21)5.1 地面安装与调试 (21)5.1.1 安装前的准备工作 (21)5.1.2 安装程序及注意事项 (21)5.1.3 安装检查 (23)5.1.4 刮板链的预紧 (24)5.1.5 转载机的调试 (24)5.1.6 做空载运转试验 (24)5.2 井下工作面转载机的安装与调试 (25)5.2.1 转载机下井需注意的事项 (25)5.2.2 对工作面的要求 (25)5.2.3 安装与调试 (26)第六章 转载机的运转和使用 (26)6.1 转载机的运转 (26)6.2 转载机的使用 (27)第七章 转载机的润滑及操作要求 (28)7.1 转载机的润滑 (28)7.2 操作要求 (29)7.2.1 起动顺序 (29)7.2.2 总的操作 (29)7.2.3 链条和刮板 (30)第八章 维护 (31)8.1 维护计划 (31)8.2 交接班制度 (33)8.2.1 每班检查 (33)8.2.2 每日检查 (34)8.2.3 每周检查 (35)8.2.4 每月检查 (36)8.2.5 其他 (37)8.2.5.1 三个月检查 (37)8.2.5.2 六个月检查 (37)8.2.5.3 十二个月检查 (38)8.2.6 改变工作面 (38)8.3 链条的维护 (39)8.3.1 简介 (39)8.3.1.1 松链 (39)8.3.1.2 预紧力 (40)8.3.1.3 链条的磨损 (40)8.3.1.4 修理断链 (41)8.3.1.5 不匹配的链条 (42)8.3.1.6 刮板间距 (42)8.3.2 链条的伸长量 (43)8.3.3 输送链中的预紧力 (43)8.4 维护要求概述 (44)8.4.1 链轮组件 (44)8.4.2 减速器 (45)8.4.3 链条和刮板 (47)8.4.4 溜槽 (49)8.4.5 传动装置 (50)8.5 常见故障及处理方法 (50)第九章 转载机的储藏 (54)第十章 图册前言本说明书提供了关于该转载机的操作和维护方面的基本资料,通过查阅有利于更加规范和安全地使用本转载机。

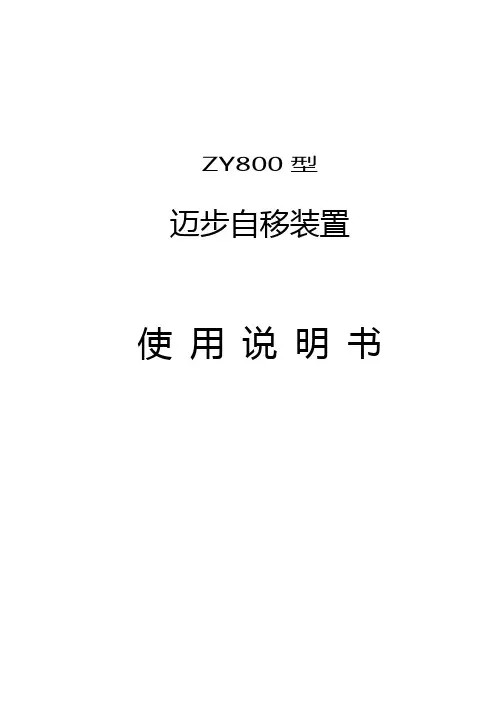

ZY800型迈步自移装置使用说明书目录一、适用范围和主要技术特征------------------------2二、主要组成及部件结构----------------------------2三、ZY800型自移装置操作程序--------------------- 3四、安装----------------------------------------- 4五、调试------------------------------------------4六、维护------------------------------------------4七、附图------------------------------------------4ZY800型迈步自移装置适用于高产高效综采工作面顺槽转载机的快速推移,该装置具有自行前移的功能,可随刮板机的不断推进,适时的对转载机(包括破碎机)进行推移,从而实现转载机、破碎机的快速移动。
一、适用范围和主要技术特征ZY800型自移装置适用于高产高效工作面顺槽桥式转载机的配套连接。
它具有自移等功能,满足工作面高产高效快速推进的要求。
用综采工作面液压支架的高压乳化液为动力,整体高度低,要求巷道断面小。
主要技术特征:推移液压缸最大推拉力:(双缸) 2*801kN/2*445kN(推/拉) 推移液压缸行程:800mm调高液压缸最大推拉力:(双缸)8*247kN/8*126kN(推/拉) 调高液压缸行程:250mm额定供液压力:31.5MPa二、主要组成及部件结构ZY800型自移装置主要由导轨、座体、调高油缸、推移油缸、连接头、液压系统等几部分组成。
1)导轨包括导向板、导轨I、导轨II等几部分。
各轨之间通过连接头用联接销相互联接,主要起到支承和导向作用。
2)座体包括轮架组件、轮轴组件等元部件,起到支承转载机重量和减小摩擦阻力的作用。
3)油缸共有8个调高油缸和2个推移油缸,全部为单伸缩双作用油缸,分别起到调高和推移的作用。
使用说明书(执行标准MT820-2006、MT/T901-2000)产品名称:带式输送机产品型号: DSJ / /目录1、概述 (1)2、使用环境及工作条件 (1)3、产品型号含义 (1)4、主要技术特性 (1)5、工作原理 (6)6、结构概述 (6)7、安装、调整 (11)8、使用、操作 (14)9、保养、维护 (16)10、故障分析与排除 (18)11、运输、贮存 (20)12、安全警示 (20)13、其他 (24)一、概述1.产品特征可伸缩胶带输送机与普通胶带输送机的工作原理一样,是以胶带作为牵引承载机的连续运输设备,它与普通胶带输送机相比增加了贮带装置和收放胶带装置等,当游动小车向机尾一端移动时,胶带进入贮带装置内,机尾回缩;反之则机尾延伸,因而使输送机具有可伸缩的性能。
2.主要用途及适用范围伸缩带式输送机主要用综合机械化采煤和一般机械化采煤工作面的顺槽运输及巷道掘进运输。
用于顺槽运输时,尾端配带式转载机与工作面运输机相接;用于巷道掘进运输时,尾端配胶带转载机与掘进机相接。
二、使用环境及工作条件1环境温度为-10℃~+40℃;环境相对湿度不超过95%(25℃时)。
2周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。
3输送物料应为容重小于2.0t/m3的各种不规则形状的原煤和矸石。
4有被水淋或局部有输送煤泥水的运行情况。
5工作制为连续型。
三、产品型号含义驱动功率(2台22KW电动机)输送量200t/h带宽650mm钢架落地式伸缩煤矿用带式输送机示例:带宽800mm、输送量400t/h、2台40KW电动机驱动,伸缩钢架落地式煤矿带式输送机。
标注为:DSJ80/40/2×40四、主要技术特性A、DSJ65/20/2×22型带式输送机1.输送量吨/小时 2002.输送长度米 6003.输送带速度米/秒 1.64.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ3208.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 680S整芯阻燃带宽度毫米 650纵向拉断强度牛顿/毫米 75012.主电机型号 JDSB-22功率千瓦 2×22转速转/分 1470电压伏 380/66013.减速机型号 JS-22速比 24.0314.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸(长×宽×高)毫米 4230×1751×152517.机尾外形尺寸(长×宽×高)毫米 16922×1099×70618.总重千克 45243B、DSJ80/40/2×40型带式输送机1.输送量吨/小时 4002.输送长度米 601.9743.输送带速度米/秒 24.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ5007.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ3209.托辊直径毫米Φ8910.贮带部分改向滚筒直径毫米φ320、φ10811.输送带规格 800S整芯阻燃带宽度毫米 800纵向拉断强度牛顿/毫米 86012.主电机型号 DSB-40功率千瓦 2×40转速转/分 1470电压伏 380/66013.减速机型号JS40Ⅱ速比 18.449414.液力偶合器 YOXD40015.张紧及机尾牵引绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸(长×宽×高)毫米 4230×1961×152517.机尾外形尺寸(长×宽×高)毫米 16922×1299×70618.总重千克 49730C、DSJ100/63/2×75型带式输送机1.输送量吨/小时 6302.输送长度米 10003.输送带速度米/秒 1.94.贮藏胶带长度米 505.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ6307.卸载改向滚筒直径毫米Φ4008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ320、φ20011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 YBS-75功率千瓦 2×75转速转/分 1470电压伏 660/114013.减速机型号JS75速比 24.4375814.液力偶合器 YOXD45015.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 380/66016.机头传动部分外形尺寸(长×宽×高)毫米 4755×2266×161517.机尾外形尺寸(长×宽×高)毫米 16922×1586×68618.总重千克 96753.5D、DSJ100/70/2×125型带式输送机1.输送量吨/小时 7002.输送长度米 6003.输送带速度米/秒 2.54.贮藏胶带长度米 1005.与转载机搭接最大长度米 126.传动滚筒直径毫米Φ8007.卸载改向滚筒直径毫米Φ5008.机尾改向滚筒直径毫米Φ4009.托辊直径毫米Φ10810.贮带部分改向滚筒直径毫米φ400、φ32011.输送带规格 1000S整芯阻燃带宽度毫米 1000纵向拉断强度牛顿/毫米 108012.主电机型号 JDSB-125功率千瓦 2×125转速转/分 1470电压伏 660/114013.减速机型号JS125速比 24.4375814.液力偶合器 YOXD500-400/E80 15.电液制动器型号 MYWZ5制动力矩牛顿.米 1200退距毫米 1.6推动器型号 BEd-80/6电压伏 380/660功率瓦 380推力牛顿 800行程毫米 6016.张紧绞车 JH-5回柱绞车牵引力 KN 50绳速米/每秒 0.17电机型号 YB132M-4电机功率千瓦 7.5电机电压伏 660/114017.机头传动部分外形尺寸(长×宽×高)毫米 5535×2654×175018.机尾外形尺寸(长×宽×高)毫米 15440×1586×75219.总重千克 92809五、工作原理本产品与普通带式输送机的工作原理相同,是以胶带作为牵引承载机构的连续运输设备。

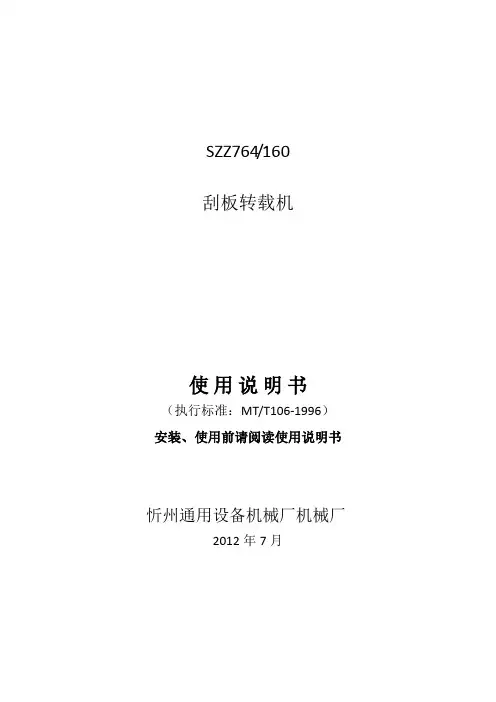

SZZ764/160刮板转载机使用说明书(执行标准:MT/T106-1996)安装、使用前请阅读使用说明书忻州通用设备机械厂机械厂2012年7月目录前言----------------------------------------------------------------------------------------------------------------------- 1 警示语--------------------------------------------------------------------------------------------------------------------21 概述-------------------------------------------------------------------------------------------------------------------- 42 主要技术特征--------------------------------------------------------------------------------------------------------53 结构特征与工作原理---------------------------------------------------------------------------------------------- 54 主要部件结构、特点及其作用--------------------------------------------------------------------------------- 65 零部件的运输及贮存-------------------------------------------------------------------------------------- -------86 转载机的安装与调试 ---------------------------------------------------------------------------------------------11 7转载机的维护与润滑----------------------------------------------------------------------------------------------14 8安全操作规则 -------------------------------------------------------------------------------------------------------15 9 服务承诺 ------------------------------------------------------------------------------------------------------------16前言安装、使用该设备前,直接使用设备的工作人员及有关管理人员应认真仔细地阅读使用说明书。

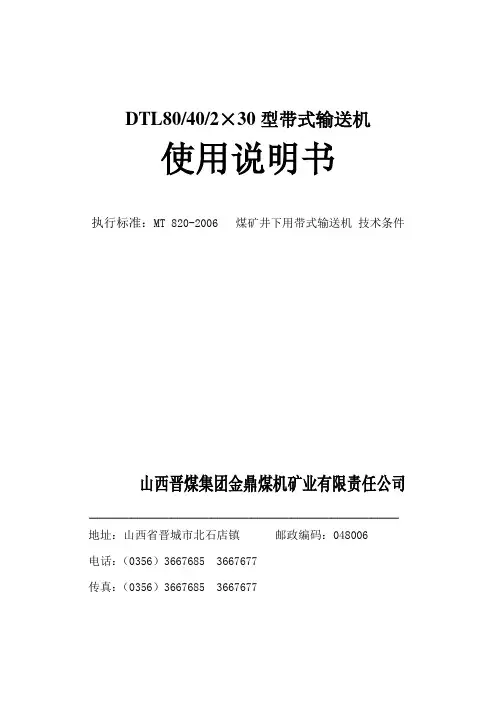

DTL80/40/2×30型带式输送机使用说明书执行标准:MT 820-2006 煤矿井下用带式输送机技术条件山西晋煤集团金鼎煤机矿业有限责任公司_______________________________地址:山西省晋城市北石店镇邮政编码:048006电话:(0356)3667685 3667677 传真:(0356)3667685 3667677注意事项1、本机的操作者应熟读本说明书,掌握本机的操作。
2、本机的操作者应持证上岗。
3、在每天工作前必须认真检查机器状况,在确定皮带机的周边没有人或杂物后方可开始运行。
4、必须不定期检查各导线的连接部位否则有松动现象,否则会由于松动而带来异常发热现象。
5、定期对本机进行保养,尤其是电控元件进行绝缘检查。
6、所有的螺栓和连接件应正确就位,并应拧紧。
!安全警示1、当皮带机运行时,任何人不得横跨或从皮带机下部穿越。
2、除了工作面采出的煤和矸石外,不允许载人及运载其它物料。
3、当皮带机运行时,操作人员不能倚靠皮带机。
4、与运动部件和运行设备保持一定的安全距离5、当检修设备时,必须先停电,维修人员应注意安全。
6、若机头部分有油渗出时,应及时查明原因并解决渗漏问题,对渗出的油液应及时清理干净,再进行维修等操作.7、机器长期停用,必须切断电源。
8、皮带机上的电滚筒等安全标志受控件在更换时需用同型号规格并具有在有效期内安标证书的产品。
9、在机头和机尾防治人员与驱动滚筒和导向滚筒相接触的防护栏;配备带式输送机保护装置要符合MT872-2000《煤矿用带式输送机保护装置技术条件》的要求。
目录一、项目概况及主要特点 (3)二、主要技术特征 (3)三、结构特征与工作原理 (4)四、安装、调整、使用 (6)五、故障分析与排除 (11)六、保养、维修 (11)七、安标配套件明细表 (12)八、附图 (13)1. 项目概况及主要特点1.1概况DTL80/40/2×30型带式输送机,主要用于井下转载为目的,其结构简单,使用方便,能够方便灵活的实现井下短距离运输,跨巷道运输。
DSJ80/40/2×75可伸缩带式输送机使用说明书兖矿东华重工机电装备制造分公司地址:山东省邹城市矿建东路757号电话:传真:目录前言 (2)一、用途与特征.......................................、............、 (3)二、主要技术参数.......................................、...、 (4)三、工作原理……………………………………、…、…………5四、结构概述……………………………………………………5五、电控 (9)六、带式输送机得安装…………………………………………、、9七、带式输送机得调整、调试及操作…………………………、、12八、带式输送机得维护保养……………………………………、、18九、常见故障及处理方法…………………………………………、22十、人员与设备安全提示…………………………………………、24前言◆警告:使用本机前必须认真阅读此说明书!◆本说明书内容包含了有关安全操作、正确使用设备得详细说明及有关建议。
◆认真仔细得阅读本说明书将有助于预防事故、降低运行成本、节省维护费用、提高设备得可靠性与使用效率,并可延长设备得使用寿命。
◆每个参与输送机得工作人员必须阅读并熟练掌握使用本手册。
◆为保证设备安全可靠得运行,合理得组织及适当得预防措施,就是十分重要得。
◆应严格遵守安全操作规程。
在安装设备得现场应备有说明书,操作中还要遵守起重、运输、电工、钳工等方面得有关规定。
◆应遵守配套件生产厂家相应得操作说明,如电动机、真空开关等,并且只允许使用具有资质得、合格得配套件。
◆制造商对不正确得使用所引起得损坏不负责任。
所冒得风险由用户全负责。
◆只有受过良好训练得、合格得人员才允许操作设备,否则极易发生危险。
所以,再次提示:在操作设备之前,请务必认真阅读本说明书,并注意下面所示安全警示符号及意义。
一、用途与特征可伸缩带式输送机主要用于综合机械化采煤工作面得顺槽运输,也可用于一般采煤工作面得顺槽运输与巷道掘进运输。
SZZ800/315型转载机使用说明书185S13-SY185S87-SY张家口煤矿机械有限公司2005年3月张家口煤矿机械有限公司 使 用 说 明 书共 页 第 页 SZZ800/315型转载机 185S13-SY 185S87-SY 目 录一、简介--------------------------------- 2二、主要技术特征------------------------- 2三、主要组成部分结构及用途----------------3四、转载机的铺设安装----------------------7五、转载机的试运转------------------------7六、转载机的运转工作程序------------------8七、转载机的润滑与维护-------------------- 8八、转载机的故障与处理--------------------11九、使用说明书附图------------------------12第 页使 用 说 明 书 185S87-SY共 页 一、简介SZZ800/315型转载机用于工作面顺槽转载输送煤炭,与SGZ800/800型刮板输送机配套使用。
其作用是将刮板输送机卸载下的煤炭(包括经破碎机破碎后)提升并卸载到顺槽皮带输送机上。
主要特点:1、传动功率大,结构紧凑,整机体积小,高度低;2、采用伸缩机头紧链方式;3、链轮组件采用整体装拆形式,维修方便;二、主要技术特征1、设计长度 50m(不包括破碎机长度)2、输送量 1800t/h3、刮板链速 1.54m/s4、爬坡角度 10°6、电动机型 号 YBSD-315/160-4/8Y功 率 315kW额定电压 1140V转 速 1480/740r/min7、减速器型 式 圆锥/行星传动传动比 1:24.2258、刮板链型 式 中双链圆环链规格 34*126-C刮板链中心距 200mm第 页使 用 说 明 书 185S87-SY共 页 9、紧链方式 闸盘/阻链器和伸缩机头辅助紧链三、主要组成部分结构及用途1、机头机头主要由传动装置、机头架、后槽体、伸缩油缸、链轮组件、舌板组件、液压系统、缓冲装置和行走部等组成。
DSJ80/40/2×90带式输送机执行标准:MT820-2006 &MT/T901-2000使用说明书忻州市三源煤矿机械有限公司二零一一年五月目录一、用途与特点 (2)二、使用条件 (2)三、安全警示 (2)四、产品型号含义 (3)五、技术参数 (3)六、结构概述 (4)七、安装使用 (5)八、使用维护及注意事项 (6)九、润滑 (6)十、附图 (8)一、用途和特点:1. DSJ系列型可伸缩皮带输送机主要用于中厚煤层综合机械化采煤工作面的顺槽和巷道掘进机运输系统。
用于顺槽运输时机尾配置刮板转载机与工作面运输机相接,用于巷道掘进运输时机尾配皮带转载机与掘进机相接。
2.DSJ系列型皮带运输机的主要特点:2.1 转载机与机尾有一搭接长度可供工作面快速推进外,通过收放胶带装置和贮带装置也可使机身得到伸长和缩短,从而能较有效地提高顺槽运输能力,加快回采和掘进进度。
2.2 非固定部分的机身,采用无螺栓连接的快速可换支架,结构简单,拆装方便,劳动强度低,操作时间短。
2.3 皮带张紧装置采用张紧绞车拖动代替人工张紧,并装有张力指示器和张力缓冲器,用以观察。
调解皮带的张紧度和缓冲机器在启动时皮带的张力。
2.4 主滚筒外层包胶摩擦系数大,初张力小,胶带张力亦小2.5 主传动滚筒轴与减速器采用液力耦合器联接,结构紧凑,传递扭矩大,效率高。
2.6 全机所用托辊全部采用矿用轴承高耐磨橡胶密封圈和冲压轴承座与薄壁钢管焊接结构,托辊重量轻,转动灵活,阻力系数小,密封性能好。
2.7 承载段采用挂钩可变槽角铰接托辊,成槽性好,承载量大,运行平稳皮带不易跑偏。
2.8全机所用的槽形托辊、下托辊、同一类的改向滚筒尺寸规格统一,都可通用互换,有很好的通用性,便于管理。
二、使用条件:1. 环境温度为-10°C~40°C;环境相对湿度不超过95%(25°C)。
2. 周围空气中的成分不得超过《煤矿安全规程》中所规定的安全含量。
转载机操作规程转载机是一种常见的工程机械设备,在土方施工中广泛应用。
为了保障施工安全和机械设备的正常使用,转载机操作人员应该掌握一些基本的操作规程。
以下是有关转载机操作规程的相关介绍和注意事项。
一、操作前的准备工作1.装载前应检查液压油位和水温,确保其正常运转。
同时检查机器是否漏油、漏水等情况,及时修理。
2.检查操作区域内是否存在障碍物、人员等因素。
施工现场应设有操作区域,保证人员安全和机器的正常运行。
3.检查转载机现场操作说明书,了解机器的特点、性能和使用方法。
在操作之前应仔细阅读使用说明书,确保操作无误。
4.定期对转载机进行维护,保证机器的正常使用。
定期更换润滑油、滤网等件,保证机器的使用寿命。
二、操作规程1.操作要平稳在启动转载机的时候,应该平稳、缓慢的启动,避免猛的加速或刹车。
同时,操作人应该掌握方向盘、操纵杆等控制部件,保证机器的平稳操作。
2.操作要协调转载机是由多个部件组成的机器,不同部件的协作是确保机器正常运行的关键。
因此,操作人应该在转载机不同部件之间切换时,协调机器的不同部位工作,以保证机器的正常运行。
3.操作要注意负载转载机是主要用于装载、卸载货物的机械设备,所以操作人应该注意负载。
在进行装卸货物时,应该保持平衡,避免负载过重或不平衡,这样可以保证机器的正常使用。
4.操作要注意安全操作人需要注意施工安全,在操作过程中应该保持操作区域清洁、平整,避免存在障碍物或人员。
当机器出现故障时,应及时停机,检查,修理,保证机器的正常运行。
5.注意机器保养定期对转载机进行保养和维护,更换润滑油、滤网等部件,保证机器的正常使用寿命。
在不使用机器时,应将其存放在干燥、通风、安全的地方。
三、注意事项1.操作人员必须持有特种作业操作证,严格按照有关规章法律进行操作。
2.不允许在转载机上超载。
3.不允许在转载机车身上攀爬、跨越。
4.不允许在操作时将手、脚伸入工作部件、部位。
5.不允许未经授权的人员对机器进行维护、修理。
ZY1100型自移装置使用维护说明书5ZY SY张家口煤矿机械有限公司2003.85ZY SY张家口煤矿机械有限公司ZY1100型自移装置使用维护说明书共 16 页第 1 页目 录一 适用范围和主要技术特征--------------------- 1二 主要组成及部件结构------------------------- 1三 ZY1100型自移装置操作程序------------------ 2四 安装-------------------------------------- 3五 调试--------------------------------------- 3六 维护--------------------------------------- 3七 附图--------------------------------------- 3ZY1100型自移装置使用维护说明书共16页第1页ZY1100型自移装置是SZZ800/200型顺槽桥式转载机的组成部分主要用于综放工作面顺槽转载输送煤炭与SGZ764/630型前部刮板输送机SGZ764/630型后部刮板输送机PCM200型锤式破碎机及SSJ-1200型带式输送机配套使用其作用是把前后部输送机卸载下的煤炭经转载机包括破碎机破碎后提升并卸载到顺槽皮带机上一适用范围和主要技术特征ZY1100型自移装置适用于高产高效工作面顺槽转桥式载机与带式输送机的配套连接它具有自移调偏和调高等功能满足工作面高产高效要求以高压乳化液为动力整体高度低,要求巷道断面小主要技术特征适用输送带宽度630mm推移液压缸最大推拉力单缸 985.98kN/633.39kN(推/拉) 推移液压缸行程1100mm调高液压缸最大推拉力单缸385.3kN/162.7kN(推/拉) 调高液压缸行程250mm额定供液压力31.4MPa外形尺寸长*宽*高 13830mm 2260mm 1305mm 机器总重13765kg二主要组成及部件结构ZY1100型自移装置主要由导轨行走支座调高油缸推移油缸等几部分组成1 导轨包括前3.25米导轨 2.94(2 2.46)米导轨 2.15米推移导轨ZY1100型自移装置使用维护说明书共16页第2页和2.51米导轨等几部分各轨之间用50联接销相互联接主要起到支承和导向作用2 行走支座包括轮架组件轮轴组件等元部件起到支承转载机重量和减小摩擦阻力的作用3 油缸共有8个调高油缸和2个推移油缸全部为单伸缩双作用缸分别起到调高和推移的作用调高油缸的技术参数工作压力31.4MPa缸径125mm柱径100mm行程250mm推力385.3kN拉力162.7kN介质乳化液推移油缸的技术参数工作压力31.4MPa缸径200mm柱径120mm推力985.98kN拉力633.39kN行程1100mm介质乳化液三ZY1100型自移装置操作程序ZY1100型自移装置使用维护说明书共16页第3页1把调高操纵阀手柄打到抬高位置使转载机机身抬高2把推移操纵阀手柄打到推移位置使转载机前移一个步距3把调高操纵阀手柄打到降低位置使转载机落地并把导轨抬起4把推移操纵阀手柄打到拉移位置使导轨向前移动一个步距5把导轨落地恢复到原位进行下一个循环说明相邻两导轨间的最大转角为5如果顺槽底板起伏很大使相邻两导轨间的转角超过5为避免损坏导轨为转载机能顺利推移应将导轨局部垫起使相邻两导轨间的最大转角不超过5保证导轨的正常使用和转载机的顺利推移四安装安装自移装置先铺设导轨并把行走支座放入导轨中再把调高油缸从套筒的下部放入放帽加销固定再与行走支座固定然后安装推移油缸最后用50固定销把各导轨联接在一起五调试当所有系统安装完备并检查无误后在正式使用前要进行调试工作只有当自移装置的所有动作正确到位滚轮转动自如无卡滞液压回路不漏液无任何异常现象时方可投入正常使用六维护1 每天检查注油装置中的箱体内油面状况及油质当油面低于油位尺刻度线时应及时注入GB/T3141-1994 N460中负荷工业齿轮油2 每天向行走支座轴内注GB/T5671-1995 锂基润滑脂一次3每周对所有螺栓联接处进行一次检查保证紧固良好七附图。
SZZ730-75型转载机说明书SZZ-730/75型转载机使用说明书(执行标准:MT/T 106-1996)编制时间:2006年4月目录前言 (2)一、使用说明及配套形式 (3)二、型式、基本参数及技术特征 (3)三、主要组成部分及传动系统 (4)四、结构特点及作用 (5)五、转载机的铺设安装 (8)六、转载机的操作及运转 (9)七、转载机的润滑及维护 (9)八、转载机的故障及处理方法 (10)九、主要部件重量及外型尺寸 (11)图例 (12)前言直接使用本设备的工作人员及有关管理人员应认真仔细的阅读本说明书。
本说明书将有助于您熟悉和了解正在选型或使用设备的功能及使用范围。
有助于您做出明智、经济的选择。
本说明书内容包含了有关安全操作,正确经济的使用设备的详细说明及有关建议。
认真仔细的阅读本说明书将有助于预防事故,降低维修成本节省维修时间,提高设备的可靠性,并可延长设备的使用寿命。
为保证设备安全可靠的运行,合理的组织及适当的预防措施,是十分重要的。
本说明书所定的维护周期是最大的,仅为推荐值。
应根据现场的具体情况及工作环境做进一步的调整。
应遵守安全操作规程,特别是在井下预防事故及安全运行的规定。
在安装设备的现场应备有说明书,操作中除遵守安全方面的规定外,还要遵守起重、运输、电工、钳工等方面的有关规定。
应遵守附件生产厂家相应的操作说明,如电动机、真空开关等,只允许使用合格的附件。
随机供应的备件是按正常工作状态提供的,是可以使设备处于长久的良好运行状态,在特殊情况下损坏和提前失效的零部件必须用同样的零部件更换。
由于操作人员训练不足或操作不当均可出现危险,所以只有受过良好训练的、合格的人员才允许操作设备。
在操作设备之前,请认真危险提示是使您引起对危险性的注意,否则将导致严重受伤或死警告提示是使您引起对危险性的警惕,否则将导致受伤或死亡,注意提示是使您引起对危险性的注意,否则将导致人身伤害或设备损坏。
这类危险性通常是不严重的。
DSJ80/40/2×40型煤矿井下用可伸缩带式输送机使用说明书1 用途及适用范围:DSJ80/40/240型煤矿井下用可伸缩带式输送机主要用于综合机械化采煤工作面的顺槽运输,也可用于一般采煤工作面的顺槽运输和巷道掘进运输。
