低压电力配电用配电盘的防护等级及其应用标准随着工业化的进一步发展，电力配电系统在现代生活和生产中扮演着至关重要的角色。
在低压电力配电系统中，配电盘是一种核心设备，主要用于将电力分配到不同的电路和负载上。
为确保电力系统的可靠性、安全性和稳定性，低压电力配电用配电盘需要满足一定的防护等级和应用标准。
一、防护等级低压电力配电用配电盘的防护等级是根据其对固体物体和液体的防护能力进行分类的。
通常采用IP（Ingress Protection）等级来表示。
IP等级由两位数字组成，第一位数字表示对固体物体的防护等级，第二位数字表示对液体的防护等级。
1. 固体物体的防护等级：- IP0X：无任何保护- IP1X：对直径大于50mm的固体物体有有效保护- IP2X：对直径大于12.5mm的固体物体有有效保护- IP3X：对直径大于2.5mm的固体物体有有效保护- IP4X：对直径大于1.0mm的固体物体有有效保护- IP5X：对尘土有有效保护，不会对内部器件产生影响- IP6X：对尘土有完全保护，不会对内部器件产生影响2. 液体的防护等级：- IPX0：无任何保护- IPX1：对直流滴水有有效保护- IPX2：对倾斜15度范围内的滴水有有效保护- IPX3：对倾斜60度范围内的滴水有有效保护- IPX4：对从任何方向喷射的水有有效保护- IPX5：对喷水器从任何方向喷射的水有有效保护- IPX6：对波浪冲击下的喷射水有有效保护- IPX7：在短时间内浸入水中，水深不超过1m，无明显漏水现象- IPX8：长时间浸入水中，水深和时间由制造商指定二、应用标准低压电力配电用配电盘的应用标准通常有国际电工委员会（IEC）和国家标准等。
1. 国际电工委员会（IEC）标准：国际电工委员会（IEC）为电气、电子和相关技术的国际标准化和相关活动提供指南。
对于低压电力配电用配电盘的应用标准，IEC 61439系列标准是其中较为重要的一部分。
高压低压配电柜的防护等级及其选用注意事项配电柜是电力系统中重要的组成部分，用于实现电能的分配和控制。
为了确保配电柜的安全运行，防护等级的选用尤为重要。
本文将介绍高压低压配电柜的防护等级及其选用注意事项。
一、防护等级的定义及分类防护等级是指配电柜对外界的固体物体、液体和灰尘的防护能力，主要由国际电工委员会（IEC）制定和规范。
防护等级采用IP加数字表示，其中IP为Ingress Protection的缩写，数字为0-6的级别。
二、高压低压配电柜常用的防护等级1. IP30：适用于室内低压配电柜，主要用于防止固体物体直径超过2.5mm的进入；2. IP54：适用于室内低压配电柜，主要用于防止固体物体直径超过1mm和喷射水流的进入；3. IP66：适用于室内外低压配电柜，主要用于防止固体物体直径超过1mm、喷射水流和灰尘的进入；4. IP67：适用于室内外低压配电柜，主要用于防止固体物体直径超过1mm、暂时浸泡在水中和灰尘的进入。
三、选用注意事项1. 环境因素：根据配电柜所处的环境条件，选择相应的防护等级。
例如，如果配电柜常受雨水浸泡，应选择IP66或IP67级别的防护等级。
2. 功能需求：根据配电柜的功能需求，选择合适的防护等级。
例如，如果配电柜需要抵御大颗粒固体物体的进入，应选择IP30以上的防护等级。
3. 安全标准：根据所在国家或地区的安全标准要求，选择符合要求的防护等级。
不同国家或地区对于配电柜的安全标准可能有所差异，需要充分了解相关法规和标准。
四、配电柜防护等级的测试和验证与各种电气设备一样，配电柜的防护等级需要经过严格的测试和验证，确保其真实可靠。
常见的测试方法包括固体物体防护测试、液体和灰尘防护测试等。
在购买配电柜时，需要查看相关的测试报告和认证文件。
五、维护和保养为了保证配电柜的防护等级及其功能，需要进行定期的维护和保养。
主要包括清洁配电柜表面的灰尘和杂物、检查密封圈的完好性、防止水分积聚等。
IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
目录附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件编辑本段- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
低压开关柜主要技术指标
低压开关柜主要技术指标包括以下几个方面：
1. 额定电压：低压开关柜的额定电压一般为380V，也有其他额定电压的低压开关柜，如220V、660V等。
2. 额定电流：低压开关柜的额定电流根据系统负荷的大小进行选择，一般有几十安培到几千安培的不同额定电流级别可供选择。
3. 短路电流承受能力：低压开关柜的短路电流承受能力是指开关柜在发生短路故障时能够承受的电流大小。
一般来说，低压开关柜的短路电流承受能力至少应满足系统的最大短路电流。
4. 抗震能力：低压开关柜应具备一定的抗震能力，能够在地震发生时保持稳定运行。
5. 防护等级：低压开关柜的防护等级一般为IP20，也有其他不同的防护等级可供选择，如IP40、IP54等，用于保护内部电器元件免受灰尘、水等外界环境的影响。
6. 外形尺寸：低压开关柜的外形尺寸应根据安装场所和电器元件的数量进行选择，以确保合适的安装和维护空间。
7. 使用环境：低压开关柜的使用环境应满足一定的工作温度、相对湿度和海拔高度等要求，以保证开关设备的正常运行和使用寿命。
上述技术指标是常见的低压开关柜主要技术指标，具体的技术要求还需要根据具体的应用场景和需求来确定。
一、型号：GGD型使用环境：1.周围空气温度不高于+40℃，不低于-5℃。
24h内的平均温度不得高于+35℃。
2.户内安装使用，使用地点的海拔高度不得超过2000M。
3.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度（例如+20℃时为90%应考虑到由于温度的变化可能会偶然产生凝露的影响）。
4.设备安装时与垂直面的倾斜度不超过5%。
5.设备应安装在无剧烈震动和冲击的地方。
以及不足使电器元件受到腐蚀的场所。
特点用途：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强，结构新颖、防护等级高等特点。
可作为低压成套开发设备的更新换代产品使用。
技术参数二、型号：GCS型使用环境：装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为40000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低夺成套配电装置。
特点用途：提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。
母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
MCC柜单柜的回路数量多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。
高低压开关柜技术标准一、引言高低压开关柜作为电力系统中的重要组成部分，承担着电力传输、配电和保护的重要功能。
为了确保开关柜的安全性、可靠性和稳定性，制定了本技术标准，旨在规范高低压开关柜的设计、制造和应用，提高其技术水平，保障电力系统的安全运行。
二、术语和定义1. 高低压开关柜：指用于控制、保护和配电的设备箱体，包括高压开关柜和低压开关柜。
2. 高压开关柜：额定电压高于1000V的开关设备。
3. 低压开关柜：额定电压不高于1000V的开关设备。
4. 主开关：主要用于接通或切断电路的开关装置。
5. 分断能力：设备在额定工作条件下能够承受的短路电流并安全地切断电路的能力。
6. 防护等级：开关柜的防护等级，通常采用IP等级表示。
三、设计要求1. 高低压开关柜应符合国家和行业标准，设计应考虑设备的安全、可靠、经济和环保要求。
2. 开关柜的结构应符合电气设计原理，外观美观，易于维护。
3. 开关柜的内部布置应合理，便于操作和维护，各元器件之间的布置应符合安全距离要求。
4. 开关柜应具有良好的通风散热设计，内部温升不得超过规定的限值。
四、制造要求1. 开关柜的制造应符合国家标准和技术条件，生产企业应具有相应的生产许可证。
2. 开关柜的主要元器件和配件应采用具有认证的产品，在生产过程中应符合相关的工艺要求。
3. 开关柜的外壳应具有良好的防腐蚀性能，内部导电部分应具有良好的接地措施。
4. 开关柜的产品应进行严格的出厂检验和测试，确保产品质量符合相关标准和合同要求。
五、安装和调试要求1. 开关柜的安装应符合相关的安装规范，安装位置应符合设计要求，通风散热条件良好。
2. 开关柜的接线应符合电气设计要求，连接可靠，线缆标识清晰。
3. 开关柜的接地应符合国家标准，接地电阻符合规定的要求。
4. 开关柜的调试应由具有相应资质的技术人员进行，确保设备正常运行。
六、保养和维护要求1. 开关柜的保养和维护应按照说明书要求进行，定期清洁和检查设备的安全状态。
GGD低压开关柜技术说明1）GGD低压柜技术说明低压配电柜（GGD），符合有关国家标准。
柜体采用通用柜形式，构架用C型材或优质冷轧钢板折弯而成。
用8.8级自攻锁紧螺钉或六角螺钉紧固互相连接成基本柜架，柜体上下两端均有不同数量的散热孔槽，使密封的柜体形成自然通风道。
柜体的主要材料要求如下：柜体的支架、面板、隔板等材料采用不低于2.0mm厚度的敷铝锌板，铜材含铜纯度不低于99.9%、导电率不低于97%。
柜体防护等级为IP30。
低压配电柜主要电气技术参数●额定电压：0.38kV●额定频率：50Hz●额定电流：详见系统图●1s额定短时耐受电流：50kA●额定峰值耐受电流：105kA●母线系统：三相五线制●使用条件：户内，●外形尺寸：详见系统图其他事宜均按照有关国家标准执行。
2）塑壳断路器主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：4极，3极，漏电●额定电流：●壳架额定电流：●额定运行短路分断能力：≥35 kA ●额定极限短路分断能力：≥50 kA●飞弧距离：零飞弧●脱扣器：瞬时动作脱扣器，带辅助触头。
根据负荷情况，分为配电用或电动机保护用断路器。
3）负荷开关及隔离开关主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：3极，●额定电流：●壳架额定电流：●额定运行短路分断能力：●额定极限短路分断能力：4）微型断路器主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：4极，3极，2极，单极，漏电●额定电流：●壳架额定电流：●额定运行短路分断能力：●额定极限短路分断能力：●飞弧距离：零飞弧●脱扣器：瞬时动作脱扣器，带辅助触头。
根据负荷情况，分为配电用或电动机保护用断路器。
5）电流互感器电流互感器采用BH0.66系列电流互感器。
低压开关柜设备的技术要求低压配电柜设备的技术要求1、设备的技术要求1.1低压配电柜采⽤国外先进的技术，⽽且结构合理、可靠性⾼、能耗低、⽆污染、操作保养和维护简便，该产品通过了国家主管部门颁发的CCC认证证书并完全满⾜相关标准要求。
1.2进出线⽅式：低压柜所有电缆进出现为下进下出，所有母线进出线为上进上出。
1.3柜体防护等级：IP301.4维护⽅式：低压柜能够进⾏双⾯维护1.5⽓候环境：满⾜深圳市⽓候环境要求1.6低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC 认证书，并满⾜相关标准要求。
框架断路器、塑壳断路器、接触器均选⽤西门⼦品牌。
对应型号应为：框架断路器：西门⼦进⼝品牌XXX系列；塑壳断路器：西门⼦进⼝品牌xxx系列。
1.7应急电源切换开关为四极开关。
1.8低压配电柜内⼆次元器件及导线均采⽤国家优质名牌，具有国家主管部门颁发的CCC认证证书。
1.9提供的断路器均按招标要求，提供断路器开、合、脱扣状态及电控脱扣辅助触点。
提供配电监测系统专⽤的接线端⼦排及柜内配线。
1.10系统⼆次线路可由我公司进⾏深化设计，并经设计院审核认可。
⼆次线路采⽤与主回路品牌相同的微型断路器保护。
2、配电柜的结构要求2.1选⽤的低压配电柜是低压交流固定分隔式开关柜，开关插⼊或抽出式结构：采⽤模数化组合设计，通⽤性强。
具有⾜够的动热稳定性；电⽓⽅案配置灵活。
柜体尺⼨和数量、排列⽅式应符合设计图要求，所有调整不得影响平⾯布置。
由框架、外壳、柜内功能单元室（含插⼊抽出式组件）、母线、保护线和中性线连接排、⾛线槽、电缆安装⽀件等组成。
柜体采⽤C型⾻架，优质敷铝锌板材，板材厚度不⼩于2.0毫⽶，且组装牢固；柜体的上下部应设有充分的通风散热孔装置。
2.2柜体的前后门及其外表⾯进⾏环氧粉末喷涂处理，喷涂厚度不⼩于50微⽶，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜⾊将会经业主确认。
所有柜内的零件、螺钉、电缆攀附的⽀架等均镀锌，并达到耐盐雾腐蚀的标准。

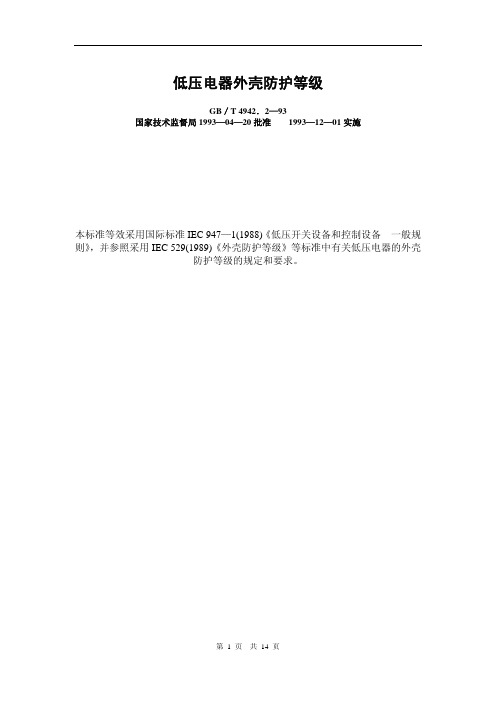

第一种学说：看GB1498-79，电机、低压电器外壳防护等级什么是IP（防护等级）？IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0无防护对外界的人或物无特殊之防护IP0-1防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入IP1-2防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5-6尘密完全防止外物侵入，且可完全防止灰尘侵入IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0无防护对外界的人或物无特殊之防护IP-01防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-34防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-45防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-78防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏IP-8第二种学说：IP防护等级体系IP 表示Ingress Protection（进入防护）。
高压低压配电柜的防护等级与安全标准解读高压低压配电柜作为电力系统中的重要组成部分，在电力传输和分配过程中起着关键的作用。
为了确保电力系统的稳定和安全运行，配电柜的防护等级和安全标准成为了一项重要的指标。
本文将对高压低压配电柜的防护等级和安全标准进行详细解读。
一、高压低压配电柜的防护等级高压低压配电柜的防护等级标准主要参考国际电工委员会（IEC）制定的IEC 60529标准。
该标准通过定义不同的IP代码来表示设备的防护等级，其中IP代表“Ingress Protection”，即“防护等级”。
1. IP代码的解读IP代码由两部分组成，分别是防固体物体的等级和防液体物体的等级，用两个数值表示。
其中，防固体物体等级范围为0-6，防液体物体等级范围为0-8。
数字越大，等级越高，表示具有更高的防护能力。
2. 高压低压配电柜的防护等级要求对于高压低压配电柜，常见的防护等级要求一般为IP40、IP54和IP65。
- IP40：表示配电柜能够防护直径大于1mm的固体物体，但不能防护液体物体的渗入。
这种等级适用于一般的配电柜，但对于特殊环境中可能存在的灰尘和溅水情况，防护能力较低。
- IP54：表示配电柜能够防护直径大于1mm的固体物体，并且能够防护垂直方向的水滴的渗入。
这种等级适用于工业场所和户外环境，可以有效防护灰尘和雨水的侵入。
- IP65：表示配电柜能够完全防护直径大于1mm的固体物体，并且能够防护注入式喷水的渗入。
这种等级适用于更为恶劣的工业环境，能够提供更高级别的防护。
二、高压低压配电柜的安全标准在配电柜的设计、制造和安装过程中，需要符合一些安全标准，以确保人员和设备的安全。
1. 设备安全性标准高压低压配电柜的设备安全性标准主要参考国际电工委员会（IEC）制定的IEC 61439标准。
该标准对配电柜的各个方面进行了规范，包括设备的绝缘能力、短路能力、抗电弧能力等。
2. 电气安全标准高压低压配电柜的电气安全标准主要参考国际电工委员会（IEC）制定的IEC 60364标准。
BLOKSET低压开关柜产品知识Blokset是引进施耐德电气公司的低压配电产品，使用施耐德元器件产品而设计的低压开关柜，充分体现和发挥了施耐德电气低压元件的技术优势和特点，最大限度地优化了它们在配电柜中的安装。
它引进了功能系统的崭新概念、设计合理、性能可靠。
适用于发电厂、变电所、工矿企业、民用建筑与基础设施等各个领域，可作为动力中心，马达控制中心，电容补偿及终端配电等电能控制、转换与分配装置使用，可实现配电网智能化、自动化。
一、电气技术参数：1、绝缘水平和额定工作电压:1000V/690V(AC)1.1 主电路绝缘水平: 工频3500V/2500V(1分钟);1.2 主电路额定工作电压: 交流690V;1.3 额定冲击耐受电压：12KV；1.4 频率: ≤400HZ。
2、额定电流2.1 主母线额定电流: 6300A;2.2 支母线额定电流: 3200A。
3、额定短时耐受电流分支母线在规定的试验条件下, 1S内所能承受的电流值为85kA(有效值)，主母线则可达100KA。
4、额定峰值耐受电流分支母线在规定的试验条件下,所能承受的短路电流峰值187KA，主母线则可达220KA。
二、柜架和外壳1、设备的柜架为垂直安装的自撑式结构。
2、外壳防护等级: IP20/31/42/54/。
3、柜架和外壳有足够的强度和刚度, 能承受所安装元件及短路时所产生的动、热稳定, 同时不因成套设备的吊装、运输等情况而影响设备的性能，柜体钢板采用冷轧钢板,柜架采用型材并配有E=50MM 的安装孔。
4、外壳顶部覆板遮盖, 防止异物、水滴落下, 造成母线短路。
5、柜体与柜体之间金属隔板, 以防止事故扩大。
6、柜架背面设置防止直接触及带电元件可拆卸门。
7、柜体底板为镀锌钢板, 并设有供电缆进出柜体的可拆卸口。
8、抽屉式柜体分隔成四个不同的区域小室(分隔类型：1/2b/3b/4b)，即：主母线室、元件室、出线电缆室和辅件室。
9、柜体灵活的组合和方便的扩展，柜体高为2200MM;宽为700MM-1600MM;柜深1000MM、600MM。
