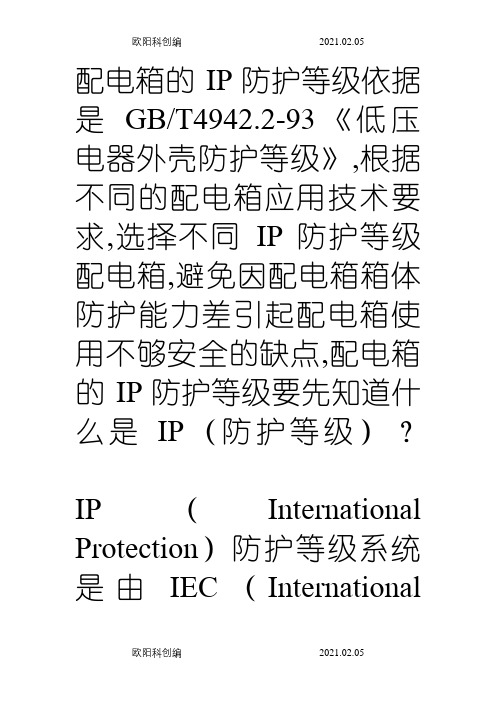

配电箱的IP防护等级依据是GB/T4942.2-93《低压电器外壳防护等级》,根据不同的配电箱应用技术要求,选择不同IP防护等级配电箱,避免因配电箱箱体防护能力差引起配电箱使用不够安全的缺点,配电箱的IP防护等级要先知道什么是IP（防护等级）？IP（International Protection）防护等级系统是由IEC（InternationalElectro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0- 1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4- 5 防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作IP5- 6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6- 第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-0 1 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响 IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-3 4 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-4 5 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏IP-7 8 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8。
配电箱柜的技术指标规范及设计要求一、技术指标：1.耐热性：配电箱、柜应具备良好的耐高温性能，能承受一定的温升，不会产生漏电等安全隐患。
2.绝缘性：配电箱、柜要求具备良好的绝缘性能，能有效地隔离电源与用户电路，避免漏电和触电事故的发生。
3.防护等级：配电箱、柜的防护等级应根据使用环境的要求确定，一般应达到IP54以上的防护等级，以确保其在潮湿、灰尘等恶劣环境下的正常工作。
4.负载能力：配电箱、柜的负载能力应根据实际需求确定，能够满足系统的负荷要求，同时考虑未来扩容的需求。
5.其他指标：如抗震能力、防火性能、耐腐蚀性能等，也需在设计中考虑。
二、规范要求：1.国家标准：配电箱、柜的设计、制造和安装应符合国家相关标准，如《低压成套设备和控制设备》(GB7251.1-2024)、《工业用配电箱》(GB7251.3-2024)等。
2.行业标准：根据不同行业的特殊要求，如建筑、化工、石化等，还需符合相应的行业标准，例如建筑电气设计规范、石油化工装置电气设计规范等。
3.安全要求：配电箱、柜的设计应符合安全生产要求，防止电器触电、漏电等危险事故的发生，并应保证设备的可靠性和稳定性。
4.操作要求：配电箱、柜的设计应符合操作人员的使用习惯和便利性要求，易于安装、维修和操作。
三、设计要求：1.结构设计：配电箱、柜应采用模块化设计，便于拆装和扩容，具备良好的散热性能和可靠的机械强度。
2.绝缘设计：配电箱、柜应采用绝缘材料，确保配电箱、柜内电器元件与外部环境之间的隔离。
3.接地设计：配电箱、柜应设有合适的接地装置，确保安全可靠的接地，提高电气设备的工作性能和安全性。
4.通风散热设计：配电箱、柜应合理设计通风口和散热装置，保证电器设备的正常工作温度，防止过热。
5.标识设计：配电箱、柜应设有明确的标识和说明，方便操作人员使用和维护，以及事故处理时的快速定位。
6.安全设施设计：配电箱、柜应设有相应的安全设施，如漏电保护器、过载保护器等，保障设备安全可靠运行。
低压电力配电用配电盘的防护等级及其应用标准随着工业化的进一步发展，电力配电系统在现代生活和生产中扮演着至关重要的角色。
在低压电力配电系统中，配电盘是一种核心设备，主要用于将电力分配到不同的电路和负载上。
为确保电力系统的可靠性、安全性和稳定性，低压电力配电用配电盘需要满足一定的防护等级和应用标准。
一、防护等级低压电力配电用配电盘的防护等级是根据其对固体物体和液体的防护能力进行分类的。
通常采用IP（Ingress Protection）等级来表示。
IP等级由两位数字组成，第一位数字表示对固体物体的防护等级，第二位数字表示对液体的防护等级。
1. 固体物体的防护等级：- IP0X：无任何保护- IP1X：对直径大于50mm的固体物体有有效保护- IP2X：对直径大于12.5mm的固体物体有有效保护- IP3X：对直径大于2.5mm的固体物体有有效保护- IP4X：对直径大于1.0mm的固体物体有有效保护- IP5X：对尘土有有效保护，不会对内部器件产生影响- IP6X：对尘土有完全保护，不会对内部器件产生影响2. 液体的防护等级：- IPX0：无任何保护- IPX1：对直流滴水有有效保护- IPX2：对倾斜15度范围内的滴水有有效保护- IPX3：对倾斜60度范围内的滴水有有效保护- IPX4：对从任何方向喷射的水有有效保护- IPX5：对喷水器从任何方向喷射的水有有效保护- IPX6：对波浪冲击下的喷射水有有效保护- IPX7：在短时间内浸入水中，水深不超过1m，无明显漏水现象- IPX8：长时间浸入水中，水深和时间由制造商指定二、应用标准低压电力配电用配电盘的应用标准通常有国际电工委员会（IEC）和国家标准等。
1. 国际电工委员会（IEC）标准：国际电工委员会（IEC）为电气、电子和相关技术的国际标准化和相关活动提供指南。
对于低压电力配电用配电盘的应用标准，IEC 61439系列标准是其中较为重要的一部分。
高压低压配电柜的性能指标解读与评估高压低压配电柜是电力系统中不可或缺的设备，用于电能的传送、分配和控制。
为了确保电力系统的正常运行和安全性，对配电柜的性能指标进行解读与评估是必要的。
本文将对高压低压配电柜的关键性能指标进行详细解读，帮助读者更好地了解和评估配电柜的质量和适用性。
一、电器性能指标1. 额定电压（Rated Voltage）：指配电柜设计运行的额定电压，通常以伏特（V）为单位表示。
根据不同的电力系统需求，高压低压配电柜可以有不同的额定电压等级，如380V、690V、1000V等。
2. 额定电流（Rated Current）：配电柜设计运行的额定电流，通常以安培（A）为单位表示。
额定电流是配电柜能够正常工作的电流上限，超过该值可能导致过载，甚至引发火灾等安全问题。
3. 短时耐受电流（Short-time withstand current）：指配电柜能够在一定时间内承受的最大瞬时电流。
这个指标评估了配电柜在电力系统瞬时故障情况下的安全性能，包括对过电流和短路的耐受能力。
4. 动稳定电流（Dynamic Stability current）：配电柜能够承受的最大动态电流，通常用于评估配电柜在系统故障情况下的稳定性和可靠性。
二、机械性能指标1. 防护等级（Protection Degree）：用于表示配电柜的防护能力，防止外界物体、固体颗粒、水和灰尘等进入配电柜内部，导致电气部件损坏或故障。
常见的防护等级有IP20、IP54、IP65等。
2. 外观颜色（Appearance Color）：配电柜表面的颜色，通常根据用户需求和环境要求来选择，常见的有灰色、白色、深蓝色等。
3. 外形尺寸（Dimensions）：配电柜的尺寸大小，包括高度、宽度和深度，通常根据安装要求和空间限制来确定。
三、热特性指标1. 散热方式（Heat Dissipation）：配电柜内部热量的散热方式，常见的散热方式有自然散热、强制散热等。
室外配电柜防护等级
防尘、防止外物侵入等级(第一标记数字)
数字防护范围说明
0 无防护对外界的人或物无特殊的防护
1 防止大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入
2 防止大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm 的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm
的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但侵入的灰尘量不会影响电器的正常运作
6 防止外物及灰尘完全防止外物及灰尘侵入
防湿气、防水侵入的密闭程度(第二标记数字)
数字防护范围说明
0 无防护对水及湿气无特殊的防护
1 防止水滴侵入垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时，仍可防止水滴侵入当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
3 防止喷洒的水侵入防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水侵入防止来自各方向由喷嘴射出的水侵入电器而造成损坏
6 防止大浪侵入装设于甲板上的电器，可防止因大浪的侵袭而造成损坏
7 防止浸水时水的侵入电器侵在水中一定时间或水压在一定的标准以下，可确保不因侵水而造成损坏
8 防止沉没时水的侵入电器无限期沉没在指定的水压下，可确保不因侵水而造成损坏。
一、配电柜、配电箱:1.配电柜、配电箱需满足以下要求:额定工作电压:AC400V。
额定绝缘电压:AC69OV。
额定频率:50Hz。
母线系统:三相五线制配电，中性母排和接地保护母排分别设置，彼此绝缘。
防护等级:室内用外壳不低于IP30，室外用外壳不低于IP65。
2.所选用的元器件品牌，请参照后面的元件选型表，必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。
3.需配置多功能测量仪表，仪表采用液晶显示器，配有与网络通信的RS485标准通讯接口,可通过通讯工作站经光电接口或光纤将各项数据传送到微机监控中心监控系统。
详见图纸。
4.柜(箱)体结构:采用冷轧型钢和薄钢板弯制焊接而成，其正面为单扇右开门，门上装操作电器、信号电器、测量仪表等，箱体上部有可拆卸的盖板，箱内右侧有固定电缆的线夹，柜内有专用接地端子排(控制柜柜内还应有强弱电分设的接线端子排)，柜内还应为转接电缆提供端子和空间。
5.柜(箱)体外壳及各功能单元的隔板均采用优质冷轧板，板材实测厚度不应小于1.5mm，表面做防锈、静电喷涂等防护。
箱体采用内外双门结构或带有操作安全面板设计。
6.柜(箱)体在装配后应有足够的机械强度，以保证元件安装后及操作时无摇晃、不变形。
7.柜(箱)体的进出线方式:详见设计图。
8.配电柜、配电箱均需安装用来防止接触带电体的保护门(二层门)，关闭二层门后只可看到触摸开关操作面，二层门应有可拆卸活页，并有可开关门的活把手，应采用喷塑钢板，二层门面漆着色必须与配电箱表面颜色一致，安装面板后应不影响断路器(或负荷开关)的操作。
并且在箱内元器件正确安装完毕后，能够达到所规定的防触电措施和防护等级。
9.箱内母线垂直母线应包覆热缩套管防止人体意外接触，采用绝缘支持件进行固定，以保证母线与其它部件之间的距离不变。
母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。
通过特殊联接件与水平母线联接。
二级配电柜型号特征描述
二级配电柜是用来分支供电和保护电气设备的设备。
其型号特征描述通常包括以下几个方面：
1. 外部尺寸：二级配电柜的外部尺寸通常会有标准的尺寸规定，例如高度、宽度和深度等。
这些尺寸可以根据具体的应用需求选择。
2. 安装方式：二级配电柜的安装方式可以有不同的选择，例如壁挂式、地面式或台式等，根据不同的安装环境和需求来选择。
3. 防护等级：二级配电柜通常具有防护等级，用于指示其对外界物体和水的防护能力。
常见的防护等级有IP30、IP55等，
其中数字越大表示防护等级越高。
4. 材质：二级配电柜的材质通常会选择高质量的金属材料，例如冷轧钢板等，以确保其结构的牢固性和安全性。
5. 配电容量：二级配电柜的配电容量通常根据具体的应用需求来选择，例如根据所连接的电气设备的功率和电流来确定。
6. 配置选项：二级配电柜通常可以根据具体的应用需求进行配置，例如可以选择带有不同数量和类型的电路断路器、断路器开关、隔离开关和继电器等。
总之，二级配电柜的型号特征描述主要包括外部尺寸、安装方
式、防护等级、材质、配电容量和配置选项等方面，根据具体的应用需求来选择合适的型号。
配电柜控制柜要求
1.柜体材质,颜色等做成标准的GGD柜（型材厚度不低于2mm，安
装板厚度为3mm），GGD柜防护等级IP4X，其中，控制柜尺寸为800X2000X600（宽X高深），顶装风扇。
.
2.电气柜,控制柜及就地箱内所有电缆均要标号,控制柜到电气柜的
电缆也要根据图纸打出线号,现场接线用, 电气柜到现场控制箱的电缆也要打出线号.
3.电气柜,控制柜要求前后开门,门上配锁(带手柄,带钥匙);
4.就地控制箱为露天放置,能达到防雨防水要求,因为南方湿热、多雨.
就地控制箱的防护等级不低于IP54.
5.柜内端子要求配置菲尼克斯端子或是魏德米勒的.
6.柜体下部要加通气窗.
7.1000mm ~1200mm宽度的柜门做成双开门.
8.变频器和软起动的MCC柜顶装散热风扇
9.线鼻子使用挂锡产品。
10.配电柜控制柜出厂前要进行性能测试。
11.厂家提供相应的国家标准。
配电箱柜的所有技术指标规范及设计要求配电箱是电力系统中的重要设备，用于对电能进行控制、分配和保护。
它需要满足一系列的技术指标、规范和设计要求，以确保电力系统的正常运行和人身安全。
以下是配电箱的一些常见技术指标、规范和设计要求。
1.电压等级：根据实际用电需求确定，常见的电压等级有低压（380V）、中压（6kV、10kV）、高压（35kV）等。
电压等级需符合国家规范，例如《低压配电装置用电器技术标准》（GB7251）。
2.电流容量：根据负荷大小和短路电流计算得出，电流容量应满足负荷需求，并能承受最大瞬时短路电流，以确保设备运行的稳定性。
3.防护等级：根据工作环境要求，确定配电箱的防护等级，例如IP40、IP54等。
防护等级需符合国家标准《防护等级第一部分：防固体物体和防液体物体的保护》（GB4208）。
4.绝缘强度：配电箱的绝缘强度需满足国家标准要求，例如低压配电箱绝缘电阻应大于2MΩ，介质击穿电压应大于2kV。
5.设备布局：配电箱的设计要求合理的空间布局，以确保设备互不干扰，易于维护和操作。
各设备之间的距离、通道宽度等应符合相关设计规范。
7.安全性要求：配电箱的设计需要考虑安全性要求，例如设备应具备过载、短路、漏电等保护功能，使用防火材料，设置安全开关等。
8.线路布置：配电箱的线路布置应符合规范，要求电缆排列整齐、清晰可见，线缆要求固定牢固，并且要保持足够的通道间隔，便于检修和维护。
9.抗震能力：配电箱要能够抵抗地震产生的冲击力，具备一定的抗震能力，以确保设备的正常运行和人身安全。
10.接地要求：配电箱的金属外壳和各金属零件应设置可靠的接地装置，以确保设备正常工作和人身安全。
11.通风要求：配电箱的通风要求应合理设计，以确保设备在运行中能获得充足的通风，防止过热和积灰。
12.标识要求：配电箱应设置清晰的标识，包括设备名称、电压等级、电流容量、生产厂家、生产日期等信息，以方便操作和维护。
总之，配电箱的技术指标、规范和设计要求旨在保证其安全、可靠地运行，满足电力系统的需求。
mns低压配电柜的防护等级概述及解释说明1. 引言1.1 概述本文旨在对MNS低压配电柜的防护等级进行概述和解释说明。
MNS低压配电柜是一种常用于工业领域的电力配电设备，其承担着分配、控制和保护电能的重要任务。
而防护等级则是评估该设备在各种环境条件下，保护内部元件免受固体物质、液体侵入以及外部机械冲击等因素影响的能力。
1.2 文章结构本文主要由以下几个部分组成。
首先介绍了MNS低压配电柜以及防护等级的基本定义和作用；然后详细描述了MNS低压配电柜的防护等级分类和标准；接着强调了防护等级对于MNS低压配电柜的重要性，包括确保人身安全和设备正常运行、符合安全规范和法律要求，以及避免设备损坏和故障发生；最后对不同防护等级对应的特点和要求进行了详细说明。
文章还包含了总结MNS低压配电柜防护等级概述与解释说明的部分，强调防护等级的重要性及选择原则，并展望了MNS低压配电柜防护等级的发展趋势。
1.3 目的本文旨在帮助读者全面了解MNS低压配电柜的防护等级，明确其重要性以及对应的特点和要求。
通过本文的阅读，读者将能够更好地理解防护等级概念，并在实际使用和选择MNS低压配电柜时进行准确评估和决策。
同时，文章还将展望未来MNS低压配电柜防护等级的发展趋势，为读者提供参考和启示。
2. MNS低压配电柜的防护等级解释说明2.1 什么是MNS低压配电柜:MNS低压配电柜是一种用于分配和控制电力供应的设备，广泛应用于工业、商业和居民建筑中。
它由电力开关、保护装置、控制元件和其他必要的附件组成，用于将电源电能分发至各个终端设备。
2.2 防护等级的概念和作用:防护等级是指对电器设备或外壳进行防护的能力。
它通过两个字符(IP Code)来表示，其中第一个字符表示对固体物体的防护等级，第二个字符表示对水分和湿度的防护等级。
防护等级帮助我们评估设备在不同环境下的使用情况，并决定其是否适应特定场所。
2.3 MNS低压配电柜的防护等级分类及标准:MNS低压配电柜根据其防护能力被分为多个等级，常见的包括IP20、IP40和IP55。
一般电柜的防护等级
一般电柜的防护等级为：IP65
配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。
配电柜是电动机控制中心的统称。
配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。
它们把上一级配电设备某一电路的电能分配给就近的负荷。
这级设备应对负荷提供保护、监视和控制。
（1）一级配电设备，统称为动力配电中心。
它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。
这一级设备仅靠降压变压器，故电气参数要求较高，输出电路容量也较大。
（2）二级配电设备，是动力配电柜和电动机控制中心的统称。
动力配电柜使用在负荷比较分散、回路较少的场合。
（3）末级配电设备总称为照明动力配电箱。
它们远离供电中心，是分散的小容量配电设备
配电板(箱)安装要求是：配电板(箱)应用不可燃材料制作；触电危险性小的生产场所和办公室，可安装开启式的配电板；在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；配电板(箱)各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便。
落地安装的板(箱)
底面应高出地面5~10 mm；操作手柄中心高度一般为1.2～1.5m；板(箱)前方0.8～1.2m的范围内无障碍物；保护线连接可靠；板(箱)以外不得有裸带电体外露；必须装设在板(箱)外表面或配电板上的电气元件，必须有可靠的屏护。
电气控制柜IP防护等级说明IP就是International Protection 的英文缩写，在中文里叫防护等级。
IP系统是由IEC (International Eletrontechnical Commission) 起草的，将灯具依其防尘防湿气之特性加以分级。
IP防护等级是由两个数位所组成：第1个数字也就是I：表示灯具离尘、防止外物侵入的等级第2个数字也就是P：表示灯具防湿气、防水侵入的密闭程度数字越大表示其防护等级越高第一个标示数字定义(I)：0 没有防护：对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入：防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入：防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入：防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm的固体物体侵入：防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘：完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘：完全防止外物侵入，且可完全防止灰尘进入第二个标示数字定义(P):0 没有防护：没有防护1 防止滴水侵入：垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入：当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响3 防止喷洒的水侵入：防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入：防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入：防止来自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入：装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入：灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
配电柜防护等级标准
配电柜防护等级标准是由IEC起草，用IP等级来界定，由两个数字组成，第一个数字代表防尘、防止外物侵入的等级；第二个数字代表防湿气、防水侵入的密闭程度。
IP防护等级第一个数字有6个等级，0代表无防护，1代表防护50mm 直径和更大的固体外来体，2代表防护12.25mm，3代表防护2.5mm，4代表防护1.0mm，5代表防护灰尘，6代表灰尘封闭。
第二个数字共8个等级，0代表无防护，1代表水滴防护，2代表防滴II型，3代表防雨型，4代表防溅型，5代表防喷射型，6代表耐水性，7代表防浸型，8代表水中型。
电气控制柜IP防护等级说明IP就是International Protection 的英文缩写，在中文里叫防护等级。
IP系统是由IEC (International Eletrontechnical Commission) 起草的，将灯具依其防尘防湿气之特性加以分级。
IP防护等级是由两个数位所组成：第1个数字也就是I：表示灯具离尘、防止外物侵入的等级第2个数字也就是P：表示灯具防湿气、防水侵入的密闭程度数字越大表示其防护等级越高第一个标示数字定义(I)：0 没有防护：对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入：防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入：防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入：防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm的固体物体侵入：防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘：完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘：完全防止外物侵入，且可完全防止灰尘进入第二个标示数字定义(P):0 没有防护：没有防护1 防止滴水侵入：垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入：当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响3 防止喷洒的水侵入：防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入：防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入：防止来自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入：装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入：灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
低压开关柜设备的技术要求低压配电柜设备的技术要求1、设备的技术要求1.1低压配电柜采⽤国外先进的技术，⽽且结构合理、可靠性⾼、能耗低、⽆污染、操作保养和维护简便，该产品通过了国家主管部门颁发的CCC认证证书并完全满⾜相关标准要求。
1.2进出线⽅式：低压柜所有电缆进出现为下进下出，所有母线进出线为上进上出。
1.3柜体防护等级：IP301.4维护⽅式：低压柜能够进⾏双⾯维护1.5⽓候环境：满⾜深圳市⽓候环境要求1.6低压配电柜内设置的框架断路器、塑壳断路器需具有国家主管部门颁发的CCC 认证书，并满⾜相关标准要求。
框架断路器、塑壳断路器、接触器均选⽤西门⼦品牌。
对应型号应为：框架断路器：西门⼦进⼝品牌XXX系列；塑壳断路器：西门⼦进⼝品牌xxx系列。
1.7应急电源切换开关为四极开关。
1.8低压配电柜内⼆次元器件及导线均采⽤国家优质名牌，具有国家主管部门颁发的CCC认证证书。
1.9提供的断路器均按招标要求，提供断路器开、合、脱扣状态及电控脱扣辅助触点。
提供配电监测系统专⽤的接线端⼦排及柜内配线。
1.10系统⼆次线路可由我公司进⾏深化设计，并经设计院审核认可。
⼆次线路采⽤与主回路品牌相同的微型断路器保护。
2、配电柜的结构要求2.1选⽤的低压配电柜是低压交流固定分隔式开关柜，开关插⼊或抽出式结构：采⽤模数化组合设计，通⽤性强。
具有⾜够的动热稳定性；电⽓⽅案配置灵活。
柜体尺⼨和数量、排列⽅式应符合设计图要求，所有调整不得影响平⾯布置。
由框架、外壳、柜内功能单元室（含插⼊抽出式组件）、母线、保护线和中性线连接排、⾛线槽、电缆安装⽀件等组成。
柜体采⽤C型⾻架，优质敷铝锌板材，板材厚度不⼩于2.0毫⽶，且组装牢固；柜体的上下部应设有充分的通风散热孔装置。
2.2柜体的前后门及其外表⾯进⾏环氧粉末喷涂处理，喷涂厚度不⼩于50微⽶，涂层应美观、牢固、耐腐蚀、抗冲击、不反光，颜⾊将会经业主确认。
所有柜内的零件、螺钉、电缆攀附的⽀架等均镀锌，并达到耐盐雾腐蚀的标准。
配电箱的IP防护等级依据是GB/《低压电器外壳防护等级》,根据不同的配电箱应用技术要求,选择不同IP防护等级配电箱,避免因配电箱箱体防护能力差引起配电箱使用不够安全的缺点,配电箱的IP防护等级要先知道什么是IP（防护等级）
IP（International Protection）防护等级系统是由IEC（International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度
第一个标示数字：
0 无防护对外界的人或物无特殊之防护 IP0-
1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入 IP1-
2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入 IP2-
3 防止大于的固体物体侵入，防止直径或厚度大于之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-
4 防止大于的固体物体侵入，防止直径或厚度大于之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-
5 防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-
6 尘密完全防止外物侵入，且可完全防止灰尘侵入 IP6-
第二个标示特性号码（数字）所指的防护程度
第二个标示数字：
0 无防护对外界的人或物无特殊之防护 IP-0
1 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响 IP-1
2 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响 IP-2
3 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-3
4 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏 IP-4
5 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-5
6 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏 IP-6
7 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-7
8 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8
