配电箱的IP 防护等级依据是GB/T4942.2-93《低压电器外壳防护等级》, 根据不同的配电箱应用技术要求, 选择不同IP 防护等级配电箱, 避免因配电箱箱体防护能力差引起配电箱使用不够安全的缺点,配电箱的IP 防护等级要先知道什么是IP （防护等级）？IP（ International Protection ）防护等级系统是由IEC（ International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。
IP 防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级；第二个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0-1 防止大于 50mm 的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm ）的外物侵入 IP1-2 防止大于 12mm 的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于 12mm ，长度大于 80mm ）的外物侵入 IP2-3 防止大于 2.5mm 的固体物体侵入，防止直径或厚度大于 2.5mm 之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于 1.0mm 的固体物体侵入，防止直径或厚度大于 1.0mm 之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5防尘，完全防止外物侵入。
虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-6尘密完全防止外物侵入，且可完全防止灰尘侵入IP6-第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜 15 °时仍可防止滴水侵入，当灯具由垂直倾斜至15 °时，滴水对灯具不会造成有害影响 IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60 °之方向所喷洒的水进入灯具造成损坏 IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-45 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-56 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-67 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-78 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8。

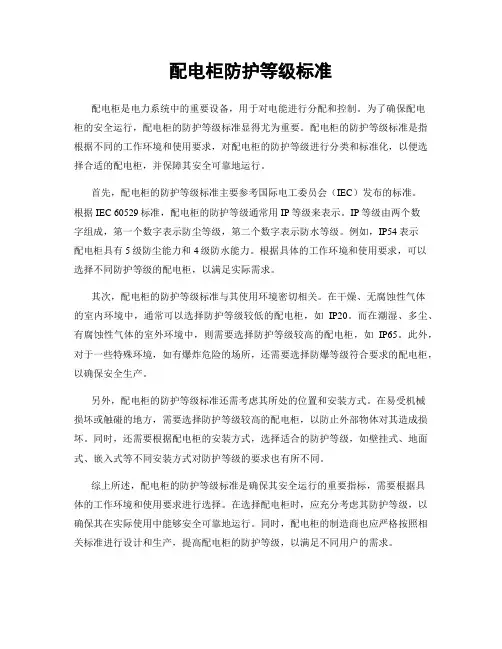

配电柜防护等级标准配电柜是电力系统中的重要设备，用于对电能进行分配和控制。
为了确保配电柜的安全运行，配电柜的防护等级标准显得尤为重要。
配电柜的防护等级标准是指根据不同的工作环境和使用要求，对配电柜的防护等级进行分类和标准化，以便选择合适的配电柜，并保障其安全可靠地运行。
首先，配电柜的防护等级标准主要参考国际电工委员会（IEC）发布的标准。
根据IEC 60529标准，配电柜的防护等级通常用IP等级来表示。
IP等级由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
例如，IP54表示配电柜具有5级防尘能力和4级防水能力。
根据具体的工作环境和使用要求，可以选择不同防护等级的配电柜，以满足实际需求。
其次，配电柜的防护等级标准与其使用环境密切相关。
在干燥、无腐蚀性气体的室内环境中，通常可以选择防护等级较低的配电柜，如IP20。
而在潮湿、多尘、有腐蚀性气体的室外环境中，则需要选择防护等级较高的配电柜，如IP65。
此外，对于一些特殊环境，如有爆炸危险的场所，还需要选择防爆等级符合要求的配电柜，以确保安全生产。
另外，配电柜的防护等级标准还需考虑其所处的位置和安装方式。
在易受机械损坏或触碰的地方，需要选择防护等级较高的配电柜，以防止外部物体对其造成损坏。
同时，还需要根据配电柜的安装方式，选择适合的防护等级，如壁挂式、地面式、嵌入式等不同安装方式对防护等级的要求也有所不同。
综上所述，配电柜的防护等级标准是确保其安全运行的重要指标，需要根据具体的工作环境和使用要求进行选择。
在选择配电柜时，应充分考虑其防护等级，以确保其在实际使用中能够安全可靠地运行。
同时，配电柜的制造商也应严格按照相关标准进行设计和生产，提高配电柜的防护等级，以满足不同用户的需求。
总之，配电柜的防护等级标准是配电柜选择和使用过程中的重要参考依据，对于保障电力系统的安全运行具有重要意义。
只有合理选择和使用符合要求的配电柜，才能有效保障电力系统的安全稳定运行，为生产和生活提供可靠的电力保障。
之南宫帮珍创作配电箱的IP防护等级依据是GB/T4942.2-93《低压电器外壳防护等级》,根据分歧的配电箱应用技术要求,选择分歧IP防护等级配电箱,防止因配电箱箱体防护能力差引起配电箱使用不敷平安的缺点,配电箱的IP防护等级要先知道什么是IP（防护等级）？IP（International Protection）防护等级系统是由IEC （International Electro Technical Commission）所起草。
将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。
这里所指的外物包含工具、人的手指等均不成接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第一个数字暗示灯具防尘、防止外物侵入的等级；第二个数字暗示灯具防湿气、防水侵入的密闭程度。
数字越大，暗示其防护等级越高，两个标示数字所暗示的防护等级如表一及表二。
第一个标示特性号码（数字）所指的防护程度第一个标示数字：0 无防护对外界的人或物无特殊之防护IP0-1 防止大于50mm的固体物体侵入，防止人体（如手掌）因意外而接触到灯具内部之零件。
防止较大尺寸（直径大于50mm）的外物侵入IP1-2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。
防止中等尺寸（直径大于12mm，长度大于80mm）的外物侵入IP2-3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于 2.5mm 之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP3-4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于 1.0mm 之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件IP4-5 防尘，完全防止外物侵入。
虽不克不及完全防止灰尘侵入，但侵入的灰尘的量其实不会影响灯具的正常操纵IP5-6 尘密完全防止外物侵入，且可完全防止灰尘侵入IP6- 第二个标示特性号码（数字）所指的防护程度第二个标示数字：0 无防护对外界的人或物无特殊之防护IP-01 防止滴水侵入，垂直滴下的水滴（如凝结水）对灯具不会造成有害影响IP-12 倾斜15°时仍可防止滴水侵入，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响IP-23 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏IP-34 防止飞溅的水侵入，防止各方向飞溅而来的水进入灯具造成损坏IP-4 5 防止喷射的水侵入，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏IP-5 6 防止大浪的侵入，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏IP-6 7 防止浸水时的水侵入，灯具浸在水中一定的时间或水压在一定的尺度以下能确保不因进水而造成损坏IP-7 8 防止沉没时的水侵入，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8。
室外配电柜防护等级
防尘、防止外物侵入等级(第一标记数字)
数字防护范围说明
0 无防护对外界的人或物无特殊的防护
1 防止大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入
2 防止大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm 的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm
的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但侵入的灰尘量不会影响电器的正常运作
6 防止外物及灰尘完全防止外物及灰尘侵入
防湿气、防水侵入的密闭程度(第二标记数字)
数字防护范围说明
0 无防护对水及湿气无特殊的防护
1 防止水滴侵入垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时，仍可防止水滴侵入当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
3 防止喷洒的水侵入防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水侵入防止来自各方向由喷嘴射出的水侵入电器而造成损坏
6 防止大浪侵入装设于甲板上的电器，可防止因大浪的侵袭而造成损坏
7 防止浸水时水的侵入电器侵在水中一定时间或水压在一定的标准以下，可确保不因侵水而造成损坏
8 防止沉没时水的侵入电器无限期沉没在指定的水压下，可确保不因侵水而造成损坏。
.
IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级
号码防护程度定义
0 无防护无特殊的防护
1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入
2 防止大于12mm之物体侵入防止手指碰到灯具内部零件
3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入
4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入
5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响电气正常运作
6 防尘完全防止灰尘侵入
防水等级
号码防护程度定义
0 无防护无特殊的防护
1 防止滴水侵入防止垂直滴下之水滴
2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水
3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入
5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入
6 防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作
7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作
8 防止沉没的影响
精选文档。
mns低压配电柜的防护等级概述及解释说明1. 引言1.1 概述本文旨在对MNS低压配电柜的防护等级进行概述和解释说明。
MNS低压配电柜是一种常用于工业领域的电力配电设备，其承担着分配、控制和保护电能的重要任务。
而防护等级则是评估该设备在各种环境条件下，保护内部元件免受固体物质、液体侵入以及外部机械冲击等因素影响的能力。
1.2 文章结构本文主要由以下几个部分组成。
首先介绍了MNS低压配电柜以及防护等级的基本定义和作用；然后详细描述了MNS低压配电柜的防护等级分类和标准；接着强调了防护等级对于MNS低压配电柜的重要性，包括确保人身安全和设备正常运行、符合安全规范和法律要求，以及避免设备损坏和故障发生；最后对不同防护等级对应的特点和要求进行了详细说明。
文章还包含了总结MNS低压配电柜防护等级概述与解释说明的部分，强调防护等级的重要性及选择原则，并展望了MNS低压配电柜防护等级的发展趋势。
1.3 目的本文旨在帮助读者全面了解MNS低压配电柜的防护等级，明确其重要性以及对应的特点和要求。
通过本文的阅读，读者将能够更好地理解防护等级概念，并在实际使用和选择MNS低压配电柜时进行准确评估和决策。
同时，文章还将展望未来MNS低压配电柜防护等级的发展趋势，为读者提供参考和启示。
2. MNS低压配电柜的防护等级解释说明2.1 什么是MNS低压配电柜:MNS低压配电柜是一种用于分配和控制电力供应的设备，广泛应用于工业、商业和居民建筑中。
它由电力开关、保护装置、控制元件和其他必要的附件组成，用于将电源电能分发至各个终端设备。
2.2 防护等级的概念和作用:防护等级是指对电器设备或外壳进行防护的能力。
它通过两个字符(IP Code)来表示，其中第一个字符表示对固体物体的防护等级，第二个字符表示对水分和湿度的防护等级。
防护等级帮助我们评估设备在不同环境下的使用情况，并决定其是否适应特定场所。
2.3 MNS低压配电柜的防护等级分类及标准:MNS低压配电柜根据其防护能力被分为多个等级，常见的包括IP20、IP40和IP55。
IP防护等级IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
目录附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件编辑本段- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
一般电柜的防护等级
一般电柜的防护等级为：IP65
配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。
配电柜是电动机控制中心的统称。
配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。
它们把上一级配电设备某一电路的电能分配给就近的负荷。
这级设备应对负荷提供保护、监视和控制。
（1）一级配电设备，统称为动力配电中心。
它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。
这一级设备仅靠降压变压器，故电气参数要求较高，输出电路容量也较大。
（2）二级配电设备，是动力配电柜和电动机控制中心的统称。
动力配电柜使用在负荷比较分散、回路较少的场合。
（3）末级配电设备总称为照明动力配电箱。
它们远离供电中心，是分散的小容量配电设备
配电板(箱)安装要求是：配电板(箱)应用不可燃材料制作；触电危险性小的生产场所和办公室，可安装开启式的配电板；在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所，应安装封闭式箱柜；在有导电性粉尘或产生易燃易爆气体的危险作业场所，必须安装密闭式或防爆型的电气设施；配电板(箱)各电气元件、仪表、开关和线路应排列整齐，安装牢固，操作方便。
落地安装的板(箱)
底面应高出地面5~10 mm；操作手柄中心高度一般为1.2～1.5m；板(箱)前方0.8～1.2m的范围内无障碍物；保护线连接可靠；板(箱)以外不得有裸带电体外露；必须装设在板(箱)外表面或配电板上的电气元件，必须有可靠的屏护。
NEMA（美国电气制造商协会）3R型（防风雨外壳）的要求概述：在加拿大有两种关于电气柜外壳的适用标准，一种是CSA（加拿大标准协会）C22.2 No. 94-M91（特殊目的用罩壳），另一种是CSA C22.2 No. 94-M91。
两种对3R型防风雨外壳都有相同的标准。
下列要求是从CSA C22.2 No. 94-M91 中摘录出来的，供你方参考。
定义：3R型——一种可在室内外使用的机壳，它被构造成为抵抗雨雪提供一定程度的保护，不会被机壳外部形成的冰所损坏。
结构：4.1.1 所有机壳由不会在空气中氧化的金属或者聚合材料制成。
LEO：金属外壳是可用的。
4.1.2 机壳应具有最小壁厚，至少等于通用的机壳等类似设备的适用标准中的要求。
LEO：请在图纸上详细说明壁厚。
4.1.3 机壳的开口应该符合适用标准（此标准是为通用的有类似设备的机壳而定的）中所包含的要求，除此之外，这种开口不能损害机壳的效力。
LEO：请在图纸中详细说明开口的规格。
4.1.4 不应使用可能导致电蚀作用的金属来搭建机壳，因为电蚀作用会对设备处于潮湿环境的部分产生不利影响。
4.2.1 一个机壳可能没有导管引入装置。
它至少有一个适合导管引入装置的位置，应该在封闭的设备和机壳之间提供足够的空隙，当适合的最大尺寸的导管套可能被使用时有必需的电力和机械空隙。
4.4 垫圈封闭式和开放式的平垫圈应符合第6.2.5条的测试要求。
测试：参考以下表格中关于3R型机壳的测试项目。
表格2测验和评估（参见条款3.2和6.1）引用条款机壳型号2 3 3R 3s基础测验机械力垫圈(若适用)聚合机壳材料(若适用)证实机壳功能的测验滴漏雨雾化水—5型雾化水—12型和12R型雨雪和冰的形成软管放油—4型和4X型软管放油—3型和3S型浸没石油排除气压金属防护耐蚀性6.26.2.56.136.36.46.56.66.76.8.26.8.36.96.106.116.126.12.2X X X XX X X XX X X XX Y Y YX X X XY YY YX X XX XX X X X说明：X=可适用的实验Y=满足这项要求的同时被其他特定的测试覆盖4.7 排水系统2型和3R型的机壳必须要有排水的规定，因为当雨或雪进入机壳内或者凝结发生时可能会积水。
防备等级的区分标准IP 防备类型是用 2 个数字标志的比如一个防备类型 IP 4 4 (此中 IP 是标志字母， 4 是第 1个标志数字， 4 是第二个标志数字)接触保护和外来保护防水保护等级第二个数字等级第一个标志数字第一个标防备范围第二个标防备范围记数字名称说明记数字名称说明0无防备*0无防备防备 50mm直探测器球体直垂直落下的水1径和更大的径为 50mm不1水滴防备滴不该惹起损外来物体应完整进入害箱体向任何一防备直径和探测器球体直箱体倾斜 15 度侧倾斜至 15 度2更大的外来径为不该完整2角时，垂直落下时，防备水滴。
物体进入 *的水滴不该引起伤害。
防备直径和探测器球体直以 60 度角从垂直线双侧溅出3更大的外来径为不该完整3防备溅出的水的水不该惹起物体进入 *伤害防备直径和探测器球体直从每个方向对准箱体的射水4更大的外来径为不该完整4防备喷水都不该当惹起物体进入 *伤害不行能完整阻从每个方向对止尘埃进入，准箱体的射水可是尘埃的进都不该惹起损5防备尘埃入量不该超出5防备射水害这样的数目，即对装置或许安全造成损害。
箱体内在 20从每个方向对6尘埃关闭毫巴的低压时6防备强射水准箱体的强射不该侵入灰水都不该惹起尘。
伤害箱体在标准压7防备短时力下短时间浸间浸入水中入水中时，不该有能惹起有害作用的水量浸入箱体一定在由制造厂和用户磋约定好的条件下长久浸入防备长时水中，不该有能8间浸入水中惹起有害作用的水量浸入。
但这些条件一定比标志数字 7 所规定的复杂。
室内配电箱一般用什么材质的?防护等级多少?
展开全文
1.室内配电箱、柜一般要求采用符合国家标准的冷轧钢板。
钢板厚度为1.2~
2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。
配电箱的IP防护等级依据是GB/T4942.2-93《低压电器外壳防护等级》,根据不同的配电箱应用技术要求,选择不同IP防护等级配电箱。
配电箱、开关箱外形结构应能防雨、防尘。
防护等级开门时不得低于IP21，关门时不得低于IP44。
配电箱，配电柜外壳材料的选用：一般是根据产品作用的不同,选用材料也不同。
它主要是从产品的用途及成本上来考虑选择不同材质的。
冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。
2.热轧板SHCC，材料T≥
3.0mm,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。
3.铜：主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。
4.不锈钢：主要用不作任何表面处理，成本高。
铝板一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。
5.铝型材：截面结构复杂的料件，大量用于各种插箱中。
表面处理同铝板。
镀锌板SECC、SGCC。
SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。
IP65，IP68等防护等级说明IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将电器依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高。
两个标示数字所表示的防护等级如表一及表二所示：表一：数字防护范围说明0无防护对外界的人或物无特殊的防护1防止大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入2防止大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入3防止大于2.5mm的固体外物侵入防止直径或厚度大于12.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件4防止大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件5防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作6防止外物及灰尘完全防止外物及灰尘侵入表二：第二个标示特性号码（数字）所指的防护程度数字防护范围说明0无防护对水或湿气无特殊的防护1防止水滴侵入垂直落下的水滴(如凝结水)不会对电器造成损坏2倾斜15度时，仍可防止水滴侵入当电器由垂直倾斜至15度时，滴水不会对电器造成损坏3防止喷洒的水侵入防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏4防止飞溅的水侵入防止各个方向飞溅而来的水侵入电器而造成损坏5防止喷射的水侵入防止来自各个方向飞由喷嘴射出的水侵入电器而造成损坏6防止大浪侵入装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏7防止浸水时水的侵入电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏8防止沉没时水的侵入电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏附加字母：防止接近危险部件A 手背B 手指C 工具D 金属线补充字母：专门补充的信息H 高压设备M 做防水试验时试样运行S 做防水试验时试样静止W 气候条件- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
电气控制柜防护等级说明如下：
0、没有防护：对外界的人或物无特殊防护
1、防止大于50mm的固体物体侵入：防止人体(如手掌)因意外而接触到灯具内部的零件。
防止较大尺寸(直径大于50mm)的外物侵入。
2、防止大于12mm的固体物体侵入：防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm)的外物侵入。
3、防止大于2.5mm的固体物体侵入：防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4、防止大于1.0mm的固体物体侵入：防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5、防尘：完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6、防尘：完全防止外物侵入，且可完全防止灰尘进入
第二个标示数字定义(P):
0、没有防护：没有防护
1、防止滴水侵入：垂直滴下的水滴(如凝结水)对灯具不会造成有害影响。
2、倾斜15度时仍可防止滴水侵入：当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响
3、防止喷洒的水侵入：防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4、防止飞溅的水侵入：防止各方向飞溅而来的水进入灯具造成损害。
5、防止喷射的水侵入：防止来自各方向由喷嘴射出的水进入灯具造成损害。
6、防止大浪的侵入：装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7、防止浸水时水的侵入：灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8、防止沉没时水的侵入：灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
高压低压配电柜的防护等级与安全标准解读高压低压配电柜作为电力系统中的重要组成部分，在电力传输和分配过程中起着关键的作用。
为了确保电力系统的稳定和安全运行，配电柜的防护等级和安全标准成为了一项重要的指标。
本文将对高压低压配电柜的防护等级和安全标准进行详细解读。
一、高压低压配电柜的防护等级高压低压配电柜的防护等级标准主要参考国际电工委员会（IEC）制定的IEC 60529标准。
该标准通过定义不同的IP代码来表示设备的防护等级，其中IP代表“Ingress Protection”，即“防护等级”。
1. IP代码的解读IP代码由两部分组成，分别是防固体物体的等级和防液体物体的等级，用两个数值表示。
其中，防固体物体等级范围为0-6，防液体物体等级范围为0-8。
数字越大，等级越高，表示具有更高的防护能力。
2. 高压低压配电柜的防护等级要求对于高压低压配电柜，常见的防护等级要求一般为IP40、IP54和IP65。
- IP40：表示配电柜能够防护直径大于1mm的固体物体，但不能防护液体物体的渗入。
这种等级适用于一般的配电柜，但对于特殊环境中可能存在的灰尘和溅水情况，防护能力较低。
- IP54：表示配电柜能够防护直径大于1mm的固体物体，并且能够防护垂直方向的水滴的渗入。
这种等级适用于工业场所和户外环境，可以有效防护灰尘和雨水的侵入。
- IP65：表示配电柜能够完全防护直径大于1mm的固体物体，并且能够防护注入式喷水的渗入。
这种等级适用于更为恶劣的工业环境，能够提供更高级别的防护。
二、高压低压配电柜的安全标准在配电柜的设计、制造和安装过程中，需要符合一些安全标准，以确保人员和设备的安全。
1. 设备安全性标准高压低压配电柜的设备安全性标准主要参考国际电工委员会（IEC）制定的IEC 61439标准。
该标准对配电柜的各个方面进行了规范，包括设备的绝缘能力、短路能力、抗电弧能力等。
2. 电气安全标准高压低压配电柜的电气安全标准主要参考国际电工委员会（IEC）制定的IEC 60364标准。

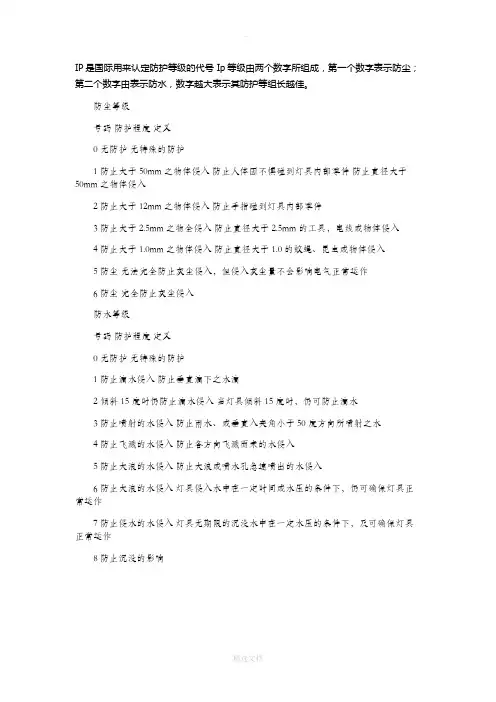

IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
防尘等级
号码防护程度定义
0 无防护无特殊的防护
1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入
2 防止大于12mm之物体侵入防止手指碰到灯具内部零件
3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入
4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入
5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响电气正常运作
6 防尘完全防止灰尘侵入
防水等级
号码防护程度定义
0 无防护无特殊的防护
1 防止滴水侵入防止垂直滴下之水滴
2 倾斜15度时仍防止滴水侵入当灯具倾斜15度时，仍可防止滴水
3 防止喷射的水侵入防止雨水、或垂直入夹角小于50度方向所喷射之水
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入
5 防止大浪的水侵入防止大浪或喷水孔急速喷出的水侵入
6 防止大浪的水侵入灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作
7 防止侵水的水侵入灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作
8 防止沉没的影响。
