电气防护等级IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。
1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响。
3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
- 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
电气防护等级IP防护等级是由两个数字所组成,第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示:表一：第一个标示特性号码（数字)所指的防护程度0 没有防护对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸(直径大于50mm)的外物侵入.2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸(直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2。
5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件.4 防止大于1。
0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入,虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码(数字)所指的防护程度0 没有防护没有防护。
1 防止滴水侵入垂直滴下的水滴(如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响.3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害.4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害.5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入装设于甲板上的灯具,防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
—防水试验1、范围防水试验包括第二位特征数字为1至8，即防护等级代码为IPX1至IPX8. 2、各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间:10 min；（2）IPX2方法名称:倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2。
电器的绝缘等级和防护等级电器的绝缘等级和防护等级一、1、电机绝缘等级划分依据是按电动机所用绝缘材料的允许极限温度划分的。
有Y、A、E、B、F、H、C等几个等级，各级的允许极限温度如下表。
所谓允许极限温度是指电机绝缘材料的允许最高工作温度，它反应绝缘材料的耐热性能。
2、表：绝缘材料的绝缘等级允许极限温度绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。
根据经验，A级材料在105℃、B级材料在130℃的情况下寿命可达10年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在15～20年。
如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。
所以电机在运行中，温度是寿命的主要因素之一。
二、IP防护等级IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级，第2个数字表示灯具防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。
表一：第一个标示特性号码（数字）所指的防护程度[-S第一个标示数字防护等级定义0 没有防护对外界的人或物无特殊防护1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
电工（电器）防护等级IP65,IP66,IP44,IP55是什么意思？电工(电器)防护等级IP65，IP66，IP44，IP55是什么意思？Sncin International Group Limited / 2010-04-02我们购买安防产品，比如监控摄像机，可视对讲门口机等产品，我们常常看到IP44，IP55，IP66或者IP65这些参数。
而这些参数表示什么意思呢？IP 表示Ingress Protection（进入防护），防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级。
第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。
I代表防止固体异物进入的等级，最高级别是6；第二个安字表明设备防水的程度。
P代表防止进水的等级，最高级别是8。
如电机的防护等级IP65,防护等级IP55等。
IPxx 防尘防水等级：【防尘等级】 (第一个X表示)0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于 1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入【防水等级】 (第二个X表示)0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到 15 度时，水滴滴入到外壳无影响3 ：水或雨水从 60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（ 1m ）8 ：于一定压力下长时间浸水例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
有些安防设备需安装到户外相对恶劣的环境中，所以我们购买这类产品一般会问IEC IP防护等级。
IEC IP防护等级是电气设备安全防护的重要参数. IP防护级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，国际电工协会IEC（International Electro Technical Commission）起草，并在IED529（BS EN 60529：1992）外包装防护等级（IP code）中宣布。
电气设备防护等级
三、电气设备的防护等级、电气间隙与爬电距离
(一)电气设备的防护等级
电气设备应具有坚固的外壳，外壳应具有一定的防护能力，并达到一定的防护等级标准。
防护等级就是防外物和防水的能力。
防外物是指防止外部固体进入设备内部和防止人体触及设备内的带电或运动部分的性能，简称防外物。
防水是防止外部水分进入设备内部，对设备产生有害影响的防护性能，简称防水。
防护等级用字母IP连同两位数来标志。
例如，IP43中的IP是外壳防护等级标志，第一位数字4表示防外物4级，第二位数字3表示防水3级。
数字越大表示等级越高，要求越严格。
防外物共分?级，防水共分9级。
外壳防护等级标准见表2—1。

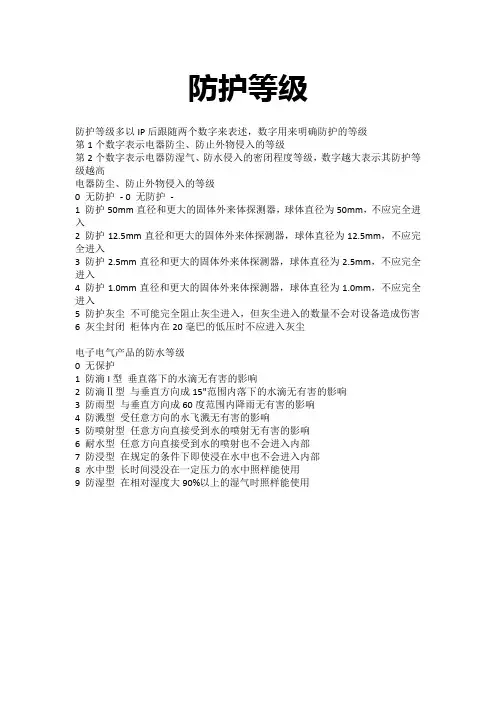

防护等级
防护等级多以IP后跟随两个数字来表述，数字用来明确防护的等级
第1个数字表示电器防尘、防止外物侵入的等级
第2个数字表示电器防湿气、防水侵入的密闭程度等级，数字越大表示其防护等级越高
电器防尘、防止外物侵入的等级
0 无防护- 0 无防护-
1 防护50mm直径和更大的固体外来体探测器，球体直径为50mm，不应完全进入
2 防护12.5mm直径和更大的固体外来体探测器，球体直径为12.5mm，不应完全进入
3 防护2.5mm直径和更大的固体外来体探测器，球体直径为2.5mm，不应完全进入
4 防护1.0mm直径和更大的固体外来体探测器，球体直径为1.0mm，不应完全进入
5 防护灰尘不可能完全阻止灰尘进入，但灰尘进入的数量不会对设备造成伤害
6 灰尘封闭柜体内在20毫巴的低压时不应进入灰尘
电子电气产品的防水等级
0 无保护
1 防滴I型垂直落下的水滴无有害的影响
2 防滴Ⅱ型与垂直方向成15"范围内落下的水滴无有害的影响
3 防雨型与垂直方向成60度范围内降雨无有害的影响
4 防溅型受任意方向的水飞溅无有害的影响
5 防喷射型任意方向直接受到水的喷射无有害的影响
6 耐水型任意方向直接受到水的喷射也不会进入内部
7 防浸型在规定的条件下即使浸在水中也不会进入内部
8 水中型长时间浸没在一定压力的水中照样能使用
9 防湿型在相对湿度大90%以上的湿气时照样能使用。
百度首页| 百度知道| 登录
专家教你防病养生之道
颈椎疼痛、失眠头疼、健忘？我们请来了王敬、李春生、管鸿儒等知名专家，为大家解答养生疑问，快来提问！
马上提问新闻网页贴吧知道MP3 图片视频百科文库帮助| 设置
百度知道> 教育/科学> 理工学科> 工程技术科学
电气元器件防护等级划分浏览次数：533次悬赏分：0 | 解决时间：2010-8-23 15:22 | 提问者：来联
请问电气元器件防护等级怎么划分的
：
谢谢
相关内容
2006-5-30 请问元器件的防护等级IP66，是个什么概念？3 2010-8-23 配电柜防护等级和内部元器件防护等级2009-10-29 电气工程师划分为哪些等级2010-9-8 学电气元
依据你所述说的应该是IP防护等级
IP（INTERNA TIONALPROTECTION）防护等级系统是由IE （INTERNA TIONALELECTRO-TECHNICALCOMMISSION）所起草。
将电器依其防尘、防湿气之特性加以分级。
这里所指的外物含工具，人的手掌、手指等均不可接触到电器内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示电器离尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度，数字越大表示其防护等级越高，下面以仪器仪表来举例说明下。
IP X X
第一个标示数字防护等级定义
0、没有防护对外界的人或物无特殊防护
1、防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到仪表内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2、防止大于12mm的固体物体侵入防止人的手指接触到仪表内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3、防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到仪表内部的零件。
4、防止大于1.0mm的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到仪表内部的零件。
即防护足以造成危害的粉尘。
5、防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响仪表的正常工作。
6、灰尘封闭(即封闭体内在20毫帞的低压时不应侵入灰尘)。
第二个标示数字防护等级定义
0、没有防护没有防护
1、防止滴水侵入垂直滴下的水滴（如凝结水）对仪表不会造成有害影响。
2、倾斜15度时仍可防止滴水侵入当仪表由垂直倾斜至15度时，滴水对仪表不会造成有害影响
3、防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入仪表造成损害。
4、防止飞溅的水侵入防止各方向飞溅而来的水进入仪表造成损害。
5、防止喷射的水侵入防止来自各方向由喷嘴射出的水进入仪表造成损害。
6、防止大浪的侵入装设于甲板上的仪表，防止因大浪的侵袭而进入造成损坏。
7、防止浸水时水的侵入仪表浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8、防止沉没时水的侵入仪表无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
（例如：IP65即表示完全防尘，并可以防护来自所有方向的水柱）。
