配电柜防护等级.doc

二、配电箱（柜）的机械、外观要求：1、配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。

箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。

箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。

2、配电箱（柜）的机械要求。

配电箱箱体选用的钢板厚度不小于 1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。

同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。

箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。

配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。

配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

配电箱的外型尺寸偏差见下表：附表1（单位：mm）配电柜的外型尺寸偏差见下表：附表2（单位：mm）箱柜的垂直度偏差要求见下表：附表3（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。

低压电力配电用配电盘的防护等级及其应用标准随着工业化的进一步发展，电力配电系统在现代生活和生产中扮演着至关重要的角色。

在低压电力配电系统中，配电盘是一种核心设备，主要用于将电力分配到不同的电路和负载上。

为确保电力系统的可靠性、安全性和稳定性，低压电力配电用配电盘需要满足一定的防护等级和应用标准。

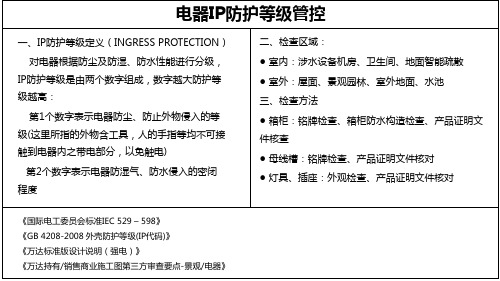

一、防护等级低压电力配电用配电盘的防护等级是根据其对固体物体和液体的防护能力进行分类的。

通常采用IP（Ingress Protection）等级来表示。

IP等级由两位数字组成，第一位数字表示对固体物体的防护等级，第二位数字表示对液体的防护等级。

1. 固体物体的防护等级：- IP0X：无任何保护- IP1X：对直径大于50mm的固体物体有有效保护- IP2X：对直径大于12.5mm的固体物体有有效保护- IP3X：对直径大于2.5mm的固体物体有有效保护- IP4X：对直径大于1.0mm的固体物体有有效保护- IP5X：对尘土有有效保护，不会对内部器件产生影响- IP6X：对尘土有完全保护，不会对内部器件产生影响2. 液体的防护等级：- IPX0：无任何保护- IPX1：对直流滴水有有效保护- IPX2：对倾斜15度范围内的滴水有有效保护- IPX3：对倾斜60度范围内的滴水有有效保护- IPX4：对从任何方向喷射的水有有效保护- IPX5：对喷水器从任何方向喷射的水有有效保护- IPX6：对波浪冲击下的喷射水有有效保护- IPX7：在短时间内浸入水中，水深不超过1m，无明显漏水现象- IPX8：长时间浸入水中，水深和时间由制造商指定二、应用标准低压电力配电用配电盘的应用标准通常有国际电工委员会（IEC）和国家标准等。

1. 国际电工委员会（IEC）标准：国际电工委员会（IEC）为电气、电子和相关技术的国际标准化和相关活动提供指南。

对于低压电力配电用配电盘的应用标准，IEC 61439系列标准是其中较为重要的一部分。

高压低压配电柜的性能指标解读与评估高压低压配电柜是电力系统中不可或缺的设备，用于电能的传送、分配和控制。

为了确保电力系统的正常运行和安全性，对配电柜的性能指标进行解读与评估是必要的。

本文将对高压低压配电柜的关键性能指标进行详细解读，帮助读者更好地了解和评估配电柜的质量和适用性。

一、电器性能指标1. 额定电压（Rated Voltage）：指配电柜设计运行的额定电压，通常以伏特（V）为单位表示。

根据不同的电力系统需求，高压低压配电柜可以有不同的额定电压等级，如380V、690V、1000V等。

2. 额定电流（Rated Current）：配电柜设计运行的额定电流，通常以安培（A）为单位表示。

额定电流是配电柜能够正常工作的电流上限，超过该值可能导致过载，甚至引发火灾等安全问题。

3. 短时耐受电流（Short-time withstand current）：指配电柜能够在一定时间内承受的最大瞬时电流。

这个指标评估了配电柜在电力系统瞬时故障情况下的安全性能，包括对过电流和短路的耐受能力。

4. 动稳定电流（Dynamic Stability current）：配电柜能够承受的最大动态电流，通常用于评估配电柜在系统故障情况下的稳定性和可靠性。

二、机械性能指标1. 防护等级（Protection Degree）：用于表示配电柜的防护能力，防止外界物体、固体颗粒、水和灰尘等进入配电柜内部，导致电气部件损坏或故障。

常见的防护等级有IP20、IP54、IP65等。

2. 外观颜色（Appearance Color）：配电柜表面的颜色，通常根据用户需求和环境要求来选择，常见的有灰色、白色、深蓝色等。

3. 外形尺寸（Dimensions）：配电柜的尺寸大小，包括高度、宽度和深度，通常根据安装要求和空间限制来确定。

三、热特性指标1. 散热方式（Heat Dissipation）：配电柜内部热量的散热方式，常见的散热方式有自然散热、强制散热等。

室外配电柜防护等级
防尘、防止外物侵入等级(第一标记数字)
数字防护范围说明
0 无防护对外界的人或物无特殊的防护
1 防止大于50mm的固体外物侵入防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入
2 防止大于12.5mm的固体外物侵入防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入
3 防止大于2.5mm的固体外物侵入防止直径或厚度大于2.5mm 的工具、电线及类似的小型外物侵入而接触到电器内部的零件
4 防止大于1.0mm的固体外物侵入防止直径或厚度大于1.0mm
的工具、电线及类似的小型外物侵入而接触到电器内部的零件
5 防止外物及灰尘完全防止外物侵入，虽不能完全防止灰尘侵入，但侵入的灰尘量不会影响电器的正常运作
6 防止外物及灰尘完全防止外物及灰尘侵入
防湿气、防水侵入的密闭程度(第二标记数字)
数字防护范围说明
0 无防护对水及湿气无特殊的防护
1 防止水滴侵入垂直落下的水滴(如凝结水)不会对电器造成损坏
2 倾斜15度时，仍可防止水滴侵入当电器由垂直倾斜至15度时，滴水不会对电器造成损坏
3 防止喷洒的水侵入防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏
4 防止飞溅的水侵入防止各方向飞溅而来的水侵入电器而造成损坏
5 防止喷射的水侵入防止来自各方向由喷嘴射出的水侵入电器而造成损坏
6 防止大浪侵入装设于甲板上的电器，可防止因大浪的侵袭而造成损坏
7 防止浸水时水的侵入电器侵在水中一定时间或水压在一定的标准以下，可确保不因侵水而造成损坏
8 防止沉没时水的侵入电器无限期沉没在指定的水压下，可确保不因侵水而造成损坏。

一、配电柜、配电箱:1.配电柜、配电箱需满足以下要求:额定工作电压:AC400V。

额定绝缘电压:AC69OV。

额定频率:50Hz。

母线系统:三相五线制配电，中性母排和接地保护母排分别设置，彼此绝缘。

防护等级:室内用外壳不低于IP30，室外用外壳不低于IP65。

2.所选用的元器件品牌，请参照后面的元件选型表，必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。

3.需配置多功能测量仪表，仪表采用液晶显示器，配有与网络通信的RS485标准通讯接口,可通过通讯工作站经光电接口或光纤将各项数据传送到微机监控中心监控系统。

详见图纸。

4.柜(箱)体结构:采用冷轧型钢和薄钢板弯制焊接而成，其正面为单扇右开门，门上装操作电器、信号电器、测量仪表等，箱体上部有可拆卸的盖板，箱内右侧有固定电缆的线夹，柜内有专用接地端子排(控制柜柜内还应有强弱电分设的接线端子排)，柜内还应为转接电缆提供端子和空间。

5.柜(箱)体外壳及各功能单元的隔板均采用优质冷轧板，板材实测厚度不应小于1.5mm，表面做防锈、静电喷涂等防护。

箱体采用内外双门结构或带有操作安全面板设计。

6.柜(箱)体在装配后应有足够的机械强度，以保证元件安装后及操作时无摇晃、不变形。

7.柜(箱)体的进出线方式:详见设计图。

8.配电柜、配电箱均需安装用来防止接触带电体的保护门(二层门)，关闭二层门后只可看到触摸开关操作面，二层门应有可拆卸活页，并有可开关门的活把手，应采用喷塑钢板，二层门面漆着色必须与配电箱表面颜色一致，安装面板后应不影响断路器(或负荷开关)的操作。

并且在箱内元器件正确安装完毕后，能够达到所规定的防触电措施和防护等级。

9.箱内母线垂直母线应包覆热缩套管防止人体意外接触，采用绝缘支持件进行固定，以保证母线与其它部件之间的距离不变。

母线支持件应能承受装置的额定短时耐受电流和额定峰值耐受电流所产生的机械应力和热应力的冲击。

通过特殊联接件与水平母线联接。

高压低压配电柜的环境适应性及防护等级要求配电柜作为电力系统中的重要组成部分，用于对电能进行分配和控制，具有重要的功能和作用。

在不同的环境条件下，配电柜需要具备良好的环境适应性和适当的防护等级，以确保其正常运行和安全性能。

本文将对高压低压配电柜的环境适应性要求和防护等级进行探讨。

一、高压低压配电柜的环境适应性要求高压低压配电柜在使用过程中需要适应不同的环境条件，包括温度、湿度、气候、海拔等等。

下面分别对这些环境因素的适应性要求进行介绍。

1. 温度适应性要求高压低压配电柜通常要求能够在不同的温度范围内正常运行，其工作环境温度范围一般在-25℃至+40℃之间。

同时，高压低压配电柜应能够承受高、低温交替以及温度急剧变化的情况。

2. 湿度适应性要求高压低压配电柜在湿度较高的环境下也需要能够正常运行，因此对湿度的适应性要求较高。

通常情况下，配电柜应能够在相对湿度不超过95%的条件下工作，同时还需具备防潮、防露、防雨等功能。

3. 气候适应性要求由于配电柜一般安装在室内，因此其气候适应性要求相对较低。

然而，在一些特殊环境条件下，如沿海地区、高原地区等，考虑到气候因素可能对配电柜产生影响，配电柜也需要具备对不同气候条件的适应性。

4. 海拔适应性要求高压低压配电柜在海拔较高的地区同样需要能够正常运行。

根据不同厂家的要求，一般配电柜的海拔适应性要求范围在0至2000米之间，但在超过2000米海拔的地区，使用的配电柜可能需要进行特殊设计和调整。

二、高压低压配电柜的防护等级要求为了保证高压低压配电柜的安全性能，需要对其进行适当的防护等级要求。

防护等级是指配电柜能够抵御外界固体物体和水的侵入的能力，通常用IP标志来表示。

下面介绍常见的防护等级及其要求。

1. 固体物体防护等级根据国际电工委员会（IEC）制定的国际标准IEC 60529，配电柜的防护等级一般为IP20至IP65。

其中，IP20表示对大于50毫米的固体物体具有防护能力；IP65表示对于大于1毫米的固体物体和尘埃有完全防护能力。

一、配电箱（柜）的机械、外观要求1、配电柜的外涂层颜色应根据甲方的要求进行静电喷塑，涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良现象，在距离1米处观察无明显色差和反光，表面平整、干净，无凹坑、划痕等损伤现象。

箱（柜）中使用的其它有镀层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。

箱（柜）内应干净，除应提供给用户的资料和零配件及相应其它国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。

2、配电箱（柜）的机械要求。

配电箱箱体选用的钢板厚度不小于1.5mm，配电柜柜体选用不少于2.0mm厚度的冷轧钢板制成，钢板箱门、钢板盘面厚度不小于2.0mm，背板厚度不小于3.0mm，导轨必须结实，配电柜的结构应完整坚固。

同时在非落地式配电箱背面的左下角和右上角焊出两个承耳，承耳采用40X4的扁钢，扁钢长度为10CM。

箱（柜）内部元器件接法与装配布置合理、进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供），预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。

配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光洁，无焊皮、焊穿、气孔等不良现象；螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。

配电箱（柜）内的零部件、开孔边缘应平整光滑、无毛刺及裂口等。

配电箱的外型尺寸偏差见下表：附表（单位：mm）配电柜的外型尺寸偏差见下表：附表（单位：mm）箱柜的垂直度偏差要求见下表：附表（单位：mm）箱（柜）的活动部件启闭灵活，在开闭过程中不得损坏涂层或镀层，开启角度不小于90°，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于1.2米时装设三个铰链，小于1.2米时可采用两个，铰链应有足够的承重能力，在四倍自重时（但不小于10KG）保证不会产生永久性变形。

mns低压配电柜的防护等级概述及解释说明1. 引言1.1 概述本文旨在对MNS低压配电柜的防护等级进行概述和解释说明。

MNS低压配电柜是一种常用于工业领域的电力配电设备，其承担着分配、控制和保护电能的重要任务。

而防护等级则是评估该设备在各种环境条件下，保护内部元件免受固体物质、液体侵入以及外部机械冲击等因素影响的能力。

1.2 文章结构本文主要由以下几个部分组成。

首先介绍了MNS低压配电柜以及防护等级的基本定义和作用；然后详细描述了MNS低压配电柜的防护等级分类和标准；接着强调了防护等级对于MNS低压配电柜的重要性，包括确保人身安全和设备正常运行、符合安全规范和法律要求，以及避免设备损坏和故障发生；最后对不同防护等级对应的特点和要求进行了详细说明。

文章还包含了总结MNS低压配电柜防护等级概述与解释说明的部分，强调防护等级的重要性及选择原则，并展望了MNS低压配电柜防护等级的发展趋势。

1.3 目的本文旨在帮助读者全面了解MNS低压配电柜的防护等级，明确其重要性以及对应的特点和要求。

通过本文的阅读，读者将能够更好地理解防护等级概念，并在实际使用和选择MNS低压配电柜时进行准确评估和决策。

同时，文章还将展望未来MNS低压配电柜防护等级的发展趋势，为读者提供参考和启示。

2. MNS低压配电柜的防护等级解释说明2.1 什么是MNS低压配电柜:MNS低压配电柜是一种用于分配和控制电力供应的设备，广泛应用于工业、商业和居民建筑中。

它由电力开关、保护装置、控制元件和其他必要的附件组成，用于将电源电能分发至各个终端设备。

2.2 防护等级的概念和作用:防护等级是指对电器设备或外壳进行防护的能力。

它通过两个字符(IP Code)来表示，其中第一个字符表示对固体物体的防护等级，第二个字符表示对水分和湿度的防护等级。

防护等级帮助我们评估设备在不同环境下的使用情况，并决定其是否适应特定场所。

2.3 MNS低压配电柜的防护等级分类及标准:MNS低压配电柜根据其防护能力被分为多个等级，常见的包括IP20、IP40和IP55。
