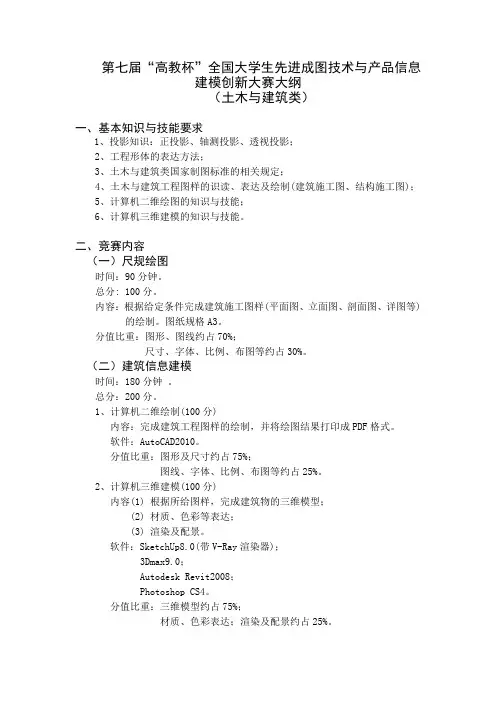

第七届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛大纲（土木与建筑类）一、基本知识与技能要求1、投影知识：正投影、轴测投影、透视投影；2、工程形体的表达方法；3、土木与建筑类国家制图标准的相关规定；4、土木与建筑工程图样的识读、表达及绘制(建筑施工图、结构施工图)；5、计算机二维绘图的知识与技能；6、计算机三维建模的知识与技能。

二、竞赛内容（一）尺规绘图时间：90分钟。

总分: 100分。

内容：根据给定条件完成建筑施工图样(平面图、立面图、剖面图、详图等)的绘制。

图纸规格A3。

分值比重：图形、图线约占70%；尺寸、字体、比例、布图等约占30%。

（二）建筑信息建模时间：180分钟。

总分：200分。

1、计算机二维绘制(100分)内容：完成建筑工程图样的绘制，并将绘图结果打印成PDF格式。

软件：AutoCAD2010。

分值比重：图形及尺寸约占75%；图线、字体、比例、布图等约占25%。

2、计算机三维建模(100分)内容(1) 根据所给图样，完成建筑物的三维模型；(2) 材质、色彩等表达；(3) 渲染及配景。

软件：SketchUp8.0(带V-Ray渲染器)；3Dmax9.0；Autodesk Revit2008；Photoshop CS4。

分值比重：三维模型约占75%；材质、色彩表达；渲染及配景约占25%。

三、竞赛要求1．尺规绘图(90分钟)能够正确识读建筑施工图，掌握其图示方法、图示内容及表达要求；能够熟练使用绘图工具和仪器，根据已知条件求画建筑工程图样。

铅笔图、墨线图均可。

绘制的图样应符合国家相关制图标准。

要求：(1) 图形表达要求正确、合理,图线符合国家标准；(2) 尺寸标注要完整、清晰、合理；(3) 布图匀称、图面整洁、字体书写规范。

2．建筑工程信息建模(180分钟)竞赛时首先发放“计算机二维绘制”试卷，1小时后发放“计算机三维建模”试卷。

结束时同时收取两套试卷。

(1) 计算机二维绘制能够熟练使用AutoCAD2010软件绘制建筑工程图样(不得使用其他软件)。

第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，左视图外形尺寸他们继续往前走。
