HT ANTI-CONDENSATION HEATER
IP3 VALVE MIDDLE TRAVEL POSITION SWITCH(No 3)
3 22
45Leabharlann 10232 14 36 07 13 35
BLK BLINKER SWITCH POT POTENTIOMETER (VALVE POSITION SIGNAL) CPT CURRENT POSITION TRANSMITTER
MADE BY 10/03/2020 JB WD CK-CKR STD., MSM-CCW, 3PH,
CHECKED 10/03/2020 JP
NOCPT, HT115, LIM, TOR, IMP
APPROVED 10/03/2020 JP
range
FORMAT
DRAWING Nº
A4 N00300AX - 2
BLK 24-25
BLK 24-25
BE CONNECTED THROUGH BOTH CIRCUITS. STANDARD 250AVC/5A, 24VDC 0,25A. GOLD CONTACT SWITCHE (LOW ENERG. CIRCUITS) UNDER REQUEST
5
6
7
8
CK-WD
1
2
3
4
5
6
7
E D C
S1 POWER
U V W N PE
F1 F2 F3
KM2
L1 L2 L3
III ELECTRIC ACTUATOR M1
(centork supply)
V (250 VAC max allowable voltage) 0

eEAST-WKS2系列室内恒温控制器使用说明书一、产品图片及描述EAST-WKS2系列室内恒温控制器是一款大屏幕液晶显示温控器，主要用于水采暖系统。

造型精美、性能可靠、操作简单。

采用微型处理器，运用人工智能的模糊逻辑控制，LCD大液晶显示，设备的运行状态及环境温度一目了然。

通过设定房间所需温度，温控器根据所设定的温度自动开启和关闭阀门，从而达到调节房间温度的目的，让温度控制更加方便、高效、舒适、节能。

二、功能介绍◆室内温度设定、测量并显示◆掉电设定数据存储功能◆睡眠功能◆时钟12/24小时显示、星期显示，掉电记忆◆四时段温度编程可控功能◆低温保护◆背光功能◆温度校准三、技术参数指标◆温度传感器：热敏电阻◆电源电压：DC +5V，2A◆设定温度范围：0.5~30.0℃（内置传感器）◆电路负载：2A阻性◆测量精度：±1℃◆自耗功率：<2W◆显示精度：±0.5℃◆外壳：PC+ABS阻燃◆显示方式：LCD ◆防护等级：IP30◆背景：蓝色或白色半透背光◆外形尺寸：88×88×22mm◆工作环境：0~45℃◆安装孔距：标准86盒四、操作说明★开/关机：长按“”键关机，液晶屏不显示；再长按此键直至液晶屏显示，开机。

★工作状态选择：温控器有4种工作状态，分别是实时模式“”、睡眠模式“”、防冻模式“”和编程模式“”，可通过按“”键切换，当选择到所需模式时，模式图标闪烁，长按“”键，直到图标不闪烁，启动所选择的模式。

◆实时模式：该模式可通过实时设置温度来调节室内温度。

当开机后，系统默认为实时模式，按一次“”设置温度闪烁，按“↑”键升高设置温度，按“↓”键降低设置温度，每按键一次设置温度变化0.5℃，设置完毕后，按一次“”，返回到初始界面。

◆睡眠模式：该模式是在晚上睡眠的时候，温控器自动运行的一种模式。

这种模式可以减少环境温度与设置温度的差值，让电动球阀容易停机，达到省电目的。

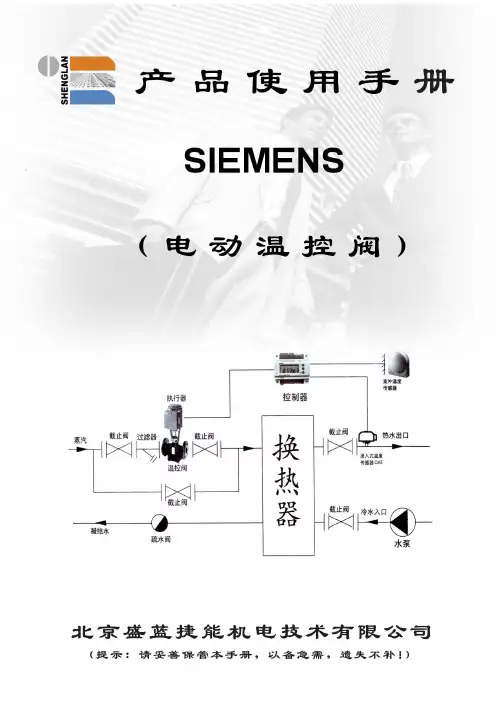

电动温控阀操作方法电动温控阀是一种通过电动机驱动，实现温度控制的设备。

它主要由温控阀主体、电动执行机构和温度传感器组成。

通过调节电动执行机构的开度，控制介质的流量，从而实现温度的调节。

电动温控阀的操作方法如下：1. 设置温度范围：首先，要根据需要将温控阀的温度范围设定在合适的范围内。

通常，温控阀的温度范围可以通过控制面板上的旋钮或按钮进行设置。

在旋钮或按钮上，一般会有一个温度显示屏，可以通过旋转或按压来设定所需的温度范围。

2. 调节温度：设定好温度范围后，可以通过旋钮或按钮来调节所需的温度。

一般来说，旋钮逆时针旋转会降低温度，顺时针旋转则会升高温度。

在调节温度的过程中，可以通过温度显示屏上的数字来查看当前温度的变化。

3. 启动温控阀：设置好温度后，可以通过控制面板上的启动按钮来启动电动温控阀。

启动后，电动执行机构会根据温度传感器检测到的实时温度信号，调节阀门的开度，控制介质的流量，使温度保持在设定的范围内。

4. 停止温控阀：如果需要停止电动温控阀的工作，可以通过控制面板上的停止按钮来实现。

停止后，电动执行机构将停止调节阀门的开度，介质的流量也将停止。

需要注意的是，在操作电动温控阀时，应该注意以下几个方面：1. 温控阀的正确设置：在使用电动温控阀之前，应该先确保温度范围的设定合理，并且所设定的温度范围在阀门的工作范围内。

2. 温度调节的适度：在调节温度时，应该根据实际需要来合理调节，避免频繁的调节或过度调节，以免对设备造成不必要的损坏。

3. 温度传感器的正确安装：温度传感器的位置和安装方式对于温控阀的工作效果至关重要。

应该确保温度传感器可以准确地感知到所需的温度，避免位置不当或被外界因素干扰。

4. 检查阀门和执行机构的工作状态：定期检查阀门和执行机构的工作状态，确保运行正常，如发现问题应及时进行维修或更换。

以上就是电动温控阀的操作方法，通过合理的设置和调节，它可以在各种需要温度控制的场合中发挥重要的作用，提高工作效率和控制精度。

3． 主要技术参数 3.1 工作介质：淡水、海水、滑油和热油； 3.2 电控阀的不灵敏度不大于 1℃； 3.3 电控阀的相对泄漏量不大于 3%； 3.4 电控阀的最大工作压力 1.0MPa； 3.5 电控阀具有手动控制装置； 3.6 电控阀在下列环境条件下正常工作：
3
a． 环境温度：0~+55℃； b． 相对湿度：95%±3%； c． 油雾和盐雾； d． 各方向倾斜及摇摆 22.5°，周期 10s； e． 振动：频率 2~13.2Hz，位移 1mm；频率 13.2~100Hz，加速度 1G。
南京帝伯热学有限公司 技术开发科
文件代号 适用型号
NT-OMRON-SET OMRON-E5EN-C3T
编制 审核
日期
电控制温度自动调节阀
（PID 控制）
NT2.120.001JS
使用说明书
南京帝伯热学有限公司
1
目录
第一章 概述 第二章 系统构成
系统及接线图 动作原理 系统技术参数 第三章 系统部件说明 阀体 传感器 温度调节仪 安装注意事项 第四章 系统工作 起动 设定温度的更改方法 工作过程 第五章 维护保养 第六章 故障排除
2
第一章 概述
电控式温度自动调节阀（简称电控阀）主要用于控制温度精度要求较高的主机、发电机组、润滑设 备等冷却系统中的淡水、海水、滑油温度的自动调节，控制精确，温度设定灵活，具有报警功能，适合 于计算机集中监控。
第二章 系统构成
1． 系统及接线图
2． 动作原理 铂电阻安装在被检测温度的场所，当流体温度发生变化时， 铂电阻阻值发生变化传至温度调节仪， 温度调节仪处理后输出 DC4~20mA 信号，电动执行器接受到该信号就转动。 转阀的转动角度与电流信号大小有关，转动时调整 B 口（旁通）和 C 口（冷却）的开度，控制流 量，最终控制温度。 温度调节仪采用二个自由度 PID 控制方式，具有快速响应、无过冲、抗干扰好等特点。 （*）电流信号与开度的关系（逆动作场合）
