Q型部分回转阀门电动装置说明书

1．概述多回转阀门电动装置，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。

Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。

可用于明杆阀，也可用于暗杆阀。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。

可对阀门实行远控、集控和自动控制。

广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

多回转电动装置按防护类型分：有户外型和隔爆型；按控制方式分：有常规型、整体型和整体调节型；按连接型式分：有转矩型、电站型和推力型。

2．型号表示方法A：带现场按钮；F：带4-20mA信号输出；S：带手动减速箱输出轴最大转圈数：阿拉伯数字表示，无数字见表1输出转速：阿拉伯数字表示，单位r/min（转/分）连接型式：T表示推力型，I表示电站型，无代号为常规转矩型额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型；B表示隔爆型产品型式：多回转电动装置型号示例：1.DZW30I-18/50：多回转电动装置，输出转矩300N·m（30kgf·m），电站型接口，输出转速18r/min，最大转圈数50，常规户外型。

2.DZBTZ45T-24B/S：多回转电动装置，输出转矩450N·m（45kgf·m），推力型接口，输出转速24 r/min，最大转圈数120，整体调节隔爆型，带手动减速箱。

3.DZZ120-24/240：多回转电动装置，输出转矩1200N·m (120kgf·m)，转矩型接口，输出转速24 r/min，最大转圈数240圈，整体型。

目录一、概述二、产品型号三、主要工作原理四、主要技术数据及性能参数五、外形及连接尺寸六、安装与调整七、电气控制八、防爆要点（隔爆型）九、故障及排除方法安 全该电气机械和设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

一、概述SDQ(H)(B)系列部分回转阀门电动执行机构适用于开启和关闭蝶阀、球阀、挡板等90°角行程阀门。

该产品广泛应用于电站、给排水、船舶、市政工程等工业部门。

其中核电型严格按照美国IEEE 382－1996标准进行了振动老化试验和地震试验并已获通过，试验中OBE的地震加速度为4g，SSE的地震加速度达6g，在国内同类产品中尚属首例，符合EJ/T1022.11－1996《压水堆核电厂阀门电动装置》中1E级K3类产品安全方面的要求；隔爆型可在Ⅱ类A、B级T1、T2、T3、T4组爆炸性气体的工况环境下工作。

其使用环境如下：1、环境温度：-20℃～60℃2、相对湿度：≤90%（25℃时）3、工作环境：无强腐蚀性介质4、防护等级：IP655、电源：220V AC，50 Hz或三相 380V，50Hz6、隔爆型防爆等级：ExdⅡBT47、工作制式：调节型为S5，负载持续率为10％，最大工作次数为1200c/h；开关型为S2，10 min。

二、产品型号1、产品型号表示方法·m{表示隔爆型字母B非隔爆型不表示{表示核电型H字母非核电型不表示三、主要工作原理电动执行机构由电机、减速机构、控制机构、手轮和机械限位等组成。

（使用产品前应详细阅读本说明书） SM-08QT0 普通型阀门电动装置使用说明书ISO9001:20001．概述：QT0型部分回转阀门电动装置是我公司最新研制的产品，适用于控制小型蝶阀，球阀等做90º回转的阀门。

该产品体积小，重量轻，效率高，可靠性高，高防护性能等特点。

可广泛用于高层建筑，石油，化工，发电厂，水处理等行业。

该产品的防护等级为IP67，本说明书适用于普通型产品，若有其它特殊功能时，将向您提供相应的“附加说明”。

2．技术参数：a）本产品符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定。

b）动力电源为AC 220V单项。

c）产品为户外型，其防护等级为IP67。

d）环境温度：-20º~+50ºC。

e）海拔高度不大于1000m。

f）环境相对湿度不大于90%（25ºC时）。

g）工作环境中不含强腐蚀性介质。

h）不得在有爆炸性混合性气体的环境中使用。

i）产品为短时工作制，额定时间10min。

j）无强烈震动工况。

3．主要结构和功能简介：a）电动机：选用AC 220V单相阀门专用电动机，并予埋热敏元件。

b）减速机构：全齿轮减速机构。

c）行程控制和位置指示机构：从输出轴直接引出凸轮作90º回转，进行行程控制，开度指示盘与输出轴同轴，作90°回转进行阀位指示，。

d）手动机构：采用扳手直接搬动装置下部的手动轴，进行手动操作。

4．电装与阀门的连接：a）采用国家标准（即国际标准）连接尺寸F03.F05.F07三种尺寸，电装内孔为14x14方孔，深20。

b）采用寸制蝶阀2“连接尺寸，螺孔中心距为ф57.5（十字连接），连接形式如图所示5．电气接线：a）用“L“板手拧下箱罩上的4个螺钉，然后从箱体上卸下箱罩，在随机文件中找到电气控制原理图。

b）把两个压紧螺母旋开取出密封圈，将动力电缆和控制电缆分别穿入压紧螺母和密封圈，及进线孔内。

c）按照电气控制原理图将电缆与端子连接起来，d）适度向外拉电缆以保证电缆外套与密封圈的密封，旋紧压紧螺母。

Installation and operating manual(ITQ-0100, 0160, 0240, 0350, 0500, 08001100, 1500, 2000 & 3000) 3F, 371-36, Gasan-Dong, Geumchun-gu, Seoul, Korea Tel : 82-2-855-1365, 66 Fax : 82-2-855-1367 E-mail : ***************.krITQ series Electric quarter turn actuatorContents1. Before operating actuator (3)2. About ITQ actuators (4)1)Internal & external component 3) Specification5) Mounting Base (ISO5211) 2) Internal component4) Features & Structure6) Removable drive bushing5,67,893. Sizing and Application (10)4. Setting (11)1)Manual operation 3) Torque switches 5)Indicator 2) Limit switches4)Stopper bolts 125. Location of actuator on the pipeline (13)1) Location of actuator on the pipeline2) Orientation of actuator6. Electrical wiring (14)1) Before wiring3) Checking the rotating direction ofactuator 2) Electrical wiring4) Commissioning(Electrical)7. Others (15)1) Jamming2) Special tools for setting8. Caution9. After sales service ………. ……….15161) Free of charge 2) User’s charge3) Trouble shootings10. Maintenance (17)1) Lubrication 3) Maintenance2) Regular operation 4) OthersITQ series Electric quarter turn actuatorITQ series Electric quarter turn actuatori.About ITQ actuator1)External componentsITQ0100 ~ ITQ1100ITQ series Electric quarter turn actuator2) Internal componentITQ0160 ~ ITQ1100ITQ1500 ~ ITQ3000CAPACITOR TERMINAL BLOCKASSEMBLYMOTORTORQUE SWITCH ASSEMBLYLIMIT SWITCH ASSEMBLYPOTENTIOMETER ASSEMBLYCAPACIT TERMINAL BLOCK ASSEMBLYMOTORITQ series Electric quarter turn actuator3)Specification(On-Off)Enclosure Weather proof enclosure IP67, NEMA 4 AND 4X, O-RING SealedMain power supply 110/220V AC 1Ph, 380/440V AC 3Ph 50/60Hz, ±10%Control power supply 110/220V AC 1Ph 50/60Hz, ±10%Duty cycle(On-Off) S2, 20~50% Max 30MinDuty cycle(Modulating) S4, 30~50%, 300~1200starts/hourMotor Squirrel caged induction motorLimit switches OPEN/CLOSE, SPDT, 250V AC 10A RA TINGTorque switches OPEN/CLOSE, SPDT, 250V AC 10A Rating(Except for ITQ0100)Stall protection(Temp.) Built in thermal protection, OPEN 150℃±5℃/CLOSE 97℃±15℃Travel angle 90˚±5˚(0˚~100˚)Position indicator Plate with indication arrowManual override De-clutchableSelf locking Provided by double worm gearing(No brake)Mechanical stopper 1 each for each travel end(OPEN and CLOSE), external adjustableHeater 5W (110/220V AC) Anti-condensationCable entries 2- PF3/4” TAPLubrication EP Type greaseTerminal block Screw and lever push type(Spring loaded)Ambient temperature -20℃~+70℃(Except for optional electronic board)Ambient humidity 90%RH Max, (Non-condensate)Dielectric strength 1500V AC 1minuteInsulation resistance 500V DC 30M OhmAnti-vibration X Y Z 10g, 0.2~34Hz, 30minuteExternal coating Dry powder (Polyester)4)Features and structure(1) General :ITQ series actuator is designed for the 90 degree turn application such as damper, ball, plug, butterfly valve and other equipment(2) Wide range of torqueMin. 100Nm to Max 3000Nm. In between there are 12 models and cater for various torque depending on application.(3) MaterialMaterial is hard-anodized AL alloy and external coating of epoxy powder is suitable for the severe condition especially against the corrosion. Housing is designed in accordance with standard of ex-proof and IP67.ITQ series Electric quarter turn actuator(16) AdaptionMounting base is designed according to ISO5211 but different dimension depending on application is also possible. Removable drive bushing provides convenient machining for adaption.(17) LubricationUsing EP type Grease Moly, no need to refill lubricant for the long time.(18) OthersITQ guaranty high performance, high quality product throughout various and severe test and inspection.5) Mounting base according to ISO5211 standardITQ1500,ITQ2000 & ITQ3000ITQ0350, ITQ0500 ITQ0800, ITQ1100Removable Drive bushings for adaptionITQ0100 ITQ0160, 0240 ITQ0350, 0500 ITQ0800, ITQ1100 ITQ1500, ITQ2000 & ITQ3000ITQ0100 ITQ0160, ITQ0240ITQ series Electric quarter turn actuator3. Sizing and applicationNote :1. Above table just show reference and no guaranty!2. Sizing should be done after careful reviewing valve factory, temperature, characteristics of fluid and etc.3. Having application under special condition such as high and low temperature, seawater, severe corrosion, high vibration), please consult with our technical dept before selecting actuator.4. Decision by user ignoring our recommendation, we have right to avoid any responsibility.ITQ series Electric quarter turn actuator3)Torque switchesTorque Switches are set by factory before delivery and therefore no need to set the switches again, but just do as follows for check if switches functions well.①Push the lever of close switches by screw driver until it sounds “click” then actuator should stopimmediately. If it stops, switches work well.②Check open switches as per just same with above.③No guaranty in performance once these switches are set again.④Before setting, if it is really necessary to adjust, please consult with factory.ITQ series Electric quarter turn actuator4)Stopper bolt setting①Before manual operation, get both nuts loose which are engaged with stopper bolts and turn stopper bolt tocome out by 3~ 4 threads.②Move actuator full close position by manual.Once cam hit the lever of limit switch to trip, stop manual operation.③Then turn close stopper bolt to go forward until it don’t’ not go further (End of stopper bolt contacts the 2ndworm wheel).④Turn close stopper bolt to come out by 2 threads and tighten the loosen nut.⑤Do as per same with above for open stopper bolt5)Indicator setting①Move actuator full close position and turn indicator by hand until orientation of indicator is aligned to thefigure of window.②Tighten the bolt (Be careful not to be injured by the cutting edge of indicator and leakage of electricity whenpower is on)③Figure of Window and indicator according to AWWA standardITQ0100ITQ0160~ITQ1100ITQ1500~ITQ3000ITQ series Electric quarter turn actuator5. Recommendation for installation of actuator in the pipeline1)Location of actuator on the pipeline2) Orientation of installation of actuator① No restriction, but it is recommended to install actuator in the position which cable entry face the groundorientation for watertight function and hand wheel faces front for easy manual operation without interruption. ② Reserve the space for maintenance.ITQ series Electric quarter turn actuator6. Electrical wiring1) Before wring①Cable entries are machined with PF3/4” tap and sealed by Plug before delivery.②Please remain the plug as it is if user doesn’t use both cable entries.③Please make sure to seal the entries by using rubber or metallic packing after wiring, so that water may notcome in.④When user use actuator as ex-proof, please make sure to use the certified connection component which is atleast same grade with actuator.⑤This is not our scope of supply, but if user don’t use suitable component, factory won’t guaranty theperformance of ex-proof actuator.2) Electrical wiring①Check if electrical specification like as power, wiring & etc are correct or not.②One sheet of wiring diagram is to be supplied together with actuator.③Do the wiring as per the given wiring diagram, such as power, control power , internal wiring and ground.④Make sure to supply electric power to heater for keeping inside of actuator clean and dry.⑤Make sure to check wiring to the terminal is strong enough.⑥Make sure that one relay operates one actuator only( Can not operate two or more actuators simultaneously)⑦Make sure to clean inside of actuator and no foreign material inside.3) Check rotating direction①In 3 phase actuator, operator should check the rotating direction of actuator before electrical operation.②If operating direction is wrong, limit switches doesn’t function and it results damage from jamming ormotor’s overheating.③So, put the actuator at 50% open(or Close) position by manual and supply power into the actuator andcheck it’s rotating direction.④If actuator moves open as per open signal, the direction it is O.K, but reverse, need to change the wiring.⑤Among 3 of power wires, change 2 wires each other.⑥Then check the rotating direction again in order to confirm it again.4)Commissioning①Make sure to check the rotating direction of actuator first before operation.②Check the function of limit and torque switches, direction of indicator and space heater.③Check lever movement is O.K (Manual override)④Check the lamps in the control panel.⑤After commission, please make sure to tighten the 4 bolts of the top cover and to do proper sealing.ITQ series Electric quarter turn actuator7.Others1) Jamming①In case that actuator moves wrong direction and moves over the travel limit, internal worm gear contacts thestopper bolt and engaged each other. This is so call jamming and can not move actuator at all.②How to solve-Off the power-If jamming is happened during close, take close stopper bolt to come out by about 2 ~3 threads-Pull over the lever and put it manual position.-Turn hand wheel to counterclockwise until 50% open position.-Check rotating direction again.-If everything is O.K, put stopper bolt original position.-If jamming is happened during open, procedure is same with close, but turn hand wheel to clockwise by manual.2) Special tools for setting①L-Wrench 1 set(Metric)②Screw drivers (--, +)③Spanner set (Metric), Monkey spanner 200mm, 300mm 1 each,④Wire stripper, Long nose, Light⑤Multi Meter (AC, DC V olt, Resistance)⑥DC signal generator (0~4mA DC) : RPC option⑦mA DC Meter (0~25mA DC) : RPC and CT8.Caution①Selection of valve and actuator : Review all specification of valve and actuator carefully before makingselection and reserve about 30% torque of actuator for safety purpose. If required torque is 90Kg-m, recommended actuator torque is about 117Kg-m.②Option : Please consult with factory before making selection, if possible.③Before necessary setting such as limit switch, please don’t operate actuator either fully open or fully close.④After electrical wiring, make sure to secure the sealing of cable entries.⑤Before operating actuator, please review this manual carefully and follow the instruction without fail.Please be careful at temperature, humidity, vibration, voltage drop.⑥Storage : Keep actuator dry, clean and cool.⑦Trouble : Please refer to following trouble shooting but please don’t dismantle the actuator withoutconsulting with factory.⑧If repair or maintenance is required, please check the model, electrical condition, serial Number and currentsituation to inform factory.ITQ series Electric quarter turn actuator10. Maintenance1)LubricationLubrication is already done by factory and generally no need to refill it again.But in the places such as very dry condition below R.H 15% or high temperature higher than 30o C, it is required to do lubrication once two year through Grease Nipple.2)Regular operationElectrical power always should be supplied to actuator and it is recommended to operate actuator once a week.3)MaintenanceIn order to use actuator for long time, regular maintenance once a year is required.Pleas check operating condition, corrosion, painting & etc.4)OthersShould you have any further queries, please contact us through Phone, fax and E-mail without hesitation.。

1.概述部分回转阀门电动装置，简称为Q型电装。

是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

本系列电动装置可远距离控制，也可现场操作。

广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按防护类型可分为户外型和隔爆型；按控制方式又可分为常规型、整体型和整体调节型。

2.型号表示方法Q —A：带现场按钮；F：带4-20mA信号输出输出转速：阿拉伯数字表示，单位r/min（转/分）额定输出转矩：阿拉伯数字表示，单位kgf·mZ：整体型；TZ：整体调节型防护类型：W表示户外型(可不表示)；B表示隔爆型产品型式：部分回转电动装置，Q为一体机构，QZ为叠加结构型号示例：1）QBZ10-1 表示部分回转电动装置，输出转矩10kgf·m（100 N·m），输出转速1 r/min，隔爆型。

2）QZBZ1200-0.4叠加结构,输出转矩12000N.m，输出转速：0.4 r/min,整体隔爆型。

3.工作环境和主要技术参数3.1电源：常规，三相380V（50Hz）特殊，三相660V、440V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）3.2 工作环境3.2.1环境温度：-20~+60℃（特殊订货-40~+80℃）。

3.2.2相对湿度：≤95%（25℃时）。

3.2.3防护类型3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。

MQMQMQBMQ8.1旋钮操作说明红色旋钮为方式钮，可在现场/停止/远方之间切换。

黑色旋钮为操作钮，可在现场模式进行打开或关闭操作。

现场旋钮操作时，短时间作用为点动模式，当操作钮有效作用时间超过3秒钟，显示屏右下角显示bc为自动进入现场保持模式，反向旋操作钮或将方式钮旋到停止即停止动作。

8.2遥控器操作说明遥控器为选配件，需要时请在订货时特殊说明。

Open——现场打开键；Close——现场关闭键；Stop——现场停止键现场方式下，按“Open”键执行保持方式开阀，按“Close”键执行保持方式关阀，按“Stop”键停动。

9.阀位一键标定条件1) 确保电动执行器关闭方向为顺时针。

2) 调整好限位开关和力矩开关的碰开位置。

3) 调整好电位器或绝对值编码器的旋转区间。

10.阀位一键标定现场位置，按住开位键或关位键约3秒钟对应灯点亮，此时释放按键进入一键标定状态。

执行器向关方向动作碰开限位开关，红灯闪两下输出4mA电流,然后执行器自动向开方向动作碰开限位开关，绿灯闪两下输出20mA电流,标定完成自动退出。

注1：对应灯点亮时不释放按键则无法进入一键标定状态。

注2：LCD液晶屏上两个指示灯和按键对应的指示灯亮灭状态相同，字母L闪烁两次为保存关位，字母H闪烁两次为保存开位。

11.死区设置此功能只适用于调节型，开关型不具备。

死区为自调整，无需设置，自动选择最佳死区，保证最优控制精度，减少振荡。

12.行程标定12.1关位旋钮标定:动作到关位将方式钮旋到停止，再旋操作钮到关闭约10秒钟显示字母L，松开操作钮字母L闪两下，输出4mA反馈电流显示0%表示关位标定完成。

12.2开位旋钮标定:动作到开位将方式钮旋到停止，再旋操作钮到打开约10秒钟显示字母H，松开操作钮字母H闪两下，输出20mA反馈电流显示100%表示开位标定完成。

12.3关位按键标定:现场将执行器动作到关位，按关位键约10秒钟红灯第二次亮，释放按键红灯闪两下关位标定完成。

安 全该机电设备是在工业强电流的条件下使用的。

在操作中，该设备上有些裸露零件带电，同时有些零件能够运动或转动，都是很危险的。

因此，未经许可拆下所需的罩盖，不合理的使用，不正确的操作或不合适的维护，均会造成严重的人身伤害或损坏设备性能。

为了设备的安全，必须保证：——仅允许有资格的人员对这些机械和设备进行作业。

——无论何时，在上述有资格的人员对该机械和设备进行作业时，他们都应备有这些机械和设备的操作说明书或其它产品文件，以便按说明书的要求执行。

——严禁没有资格的人员对该机械和设备进行作业或在其附近进行作业。

目录一、 概述二、 产品型号三、 主要工作原理四、 主要技术数据及性能参数五、 外形及安装尺寸六、 安装与调整七、 电气控制八、 隔爆要点（隔爆型）九、 故障及排除方法一、概述SDQ/J(H)(B)系列部分回转/角行程阀门电动执行机构适用于开启和关闭蝶阀、球阀、挡板等90°角行程阀门。

该产品广泛应用于电站、给排水、船舶、市政工程等工业部门。

其中核电型严格按照美国IEEE 382－1996标准进行了振动老化试验和地震试验并已获通过，试验中OBE 的地震加速度为4g ，SSE 的地震加速度达6g ，在国内同类产品中尚属首例，符合EJ/T1022.11－1996《压水堆核电厂阀门电动装置》中1E 级K3类产品安全方面的要求；隔爆型可在Ⅱ类A 、B 级T 1、T 2、T 3、T 4组爆炸性气体的工况环境下工作。

其使用环境如下：1、 环境温度：-20℃～60℃2、 相对湿度：≤90%（25℃时）3、 工作环境：无强腐蚀性介质4、 防护等级：IP655、 电 源：220V AC ，50 Hz 或三相 380V ，50Hz6、 隔爆型防爆等级：Exd ⅡBT47、 工作制式：调节型为S5，负载持续率为10％，最大工作次数为1200c/h ；开关型为S2，10 min 。

二、产品型号1、产品型号表示方法·m{表示隔爆型字母非隔爆型不表示B {表示核电型字母非核电型不表示H {表示部分回转字母表示角行程字母Q J三、主要工作原理 电动执行机构由电机、减速机构、控制机构、手轮和机械限位等组成。

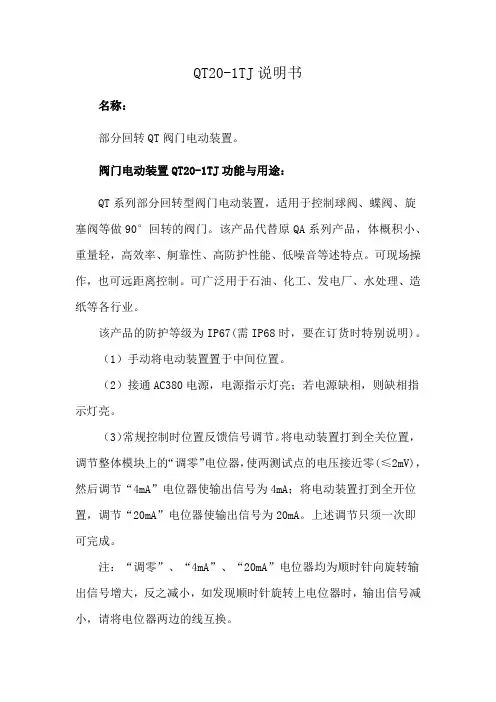

QT20-1TJ说明书
名称：
部分回转QT阀门电动装置。

阀门电动装置QT20-1TJ功能与用途：
QT系列部分回转型阀门电动装置，适用于控制球阀、蝶阀、旋塞阀等做90°回转的阀门。

该产品代替原QA系列产品，体概积小、重量轻，高效率、舸靠性、高防护性能、低噪音等述特点。

可现场操作，也可远距离控制。

可广泛用于石油、化工、发电厂、水处理、造纸等各行业。

该产品的防护等级为IP67(需IP68时，要在订货时特别说明)。

（1）手动将电动装置置于中间位置。

（2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮。

（3）常规控制时位置反馈信号调节。

将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零(≤2mV)，然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。

上述调节只须一次即可完成。

注：“调零”、“4mA”、“20mA”电位器均为顺时针向旋转输出信号增大，反之减小，如发现顺时针旋转上电位器时，输出信号减小，请将电位器两边的线互换。

调节模块调试方法：
（1）手动将电动装置置于中间位置。

（2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮。

（3）拔码开关的正作用和反作用不能同时拔为有效。

（使用产品前应详细阅读本说明书)NQB1、NQB2 部分回转阀门电动装置使用说明书天津百利二通机械有限公司天二通T ET目录一.产品介绍 (1)二.产品安装 (2)三.电气接线 (2)四.产品调试 (3)五.防爆附加说明 (3)六.注意事项 (4)天二通TET一.产品介绍1. 概述NQB1、NQB2普通型部分回转阀门电动装置与NQB1.IN 、NQB2.IN 普通整体型部分回转阀门电动装置（以下均简称“电动装置”）是NQB 系列独立式部分回转电动装置中的两个小转矩规格。

该产品是对本公司原QB1 、QB2电动装置的改进型，因而其功能与性能均在QB1 、QB2的基础上有所增加和提高。

该电动装置可与球阀、蝶阀等阀瓣工作中90°回转的阀门组合成电动阀门并控制其启闭，进而实现管道系统的自动化控制。

该电动装置能够进行单机或多机室内控制远距离电动操作和现场手动或电动操作，可以广泛地应用于使用管道阀门的工业领域。

本说明书适用普通型和普通整体型产品。

当电动装置具有其它特殊功能时将提供用户相应的“附加说明”（如防爆型产品），两份说明书配合使用，以保证产品安装、调试、维护等工作程序的正确性。

产品的外形参见（图1-4），与阀门连接的法兰尺寸、驱动轴孔及键槽尺寸等可参见本公司产品样本（通常在订货时提出具体要求）。

所用电动装置的动力输出参数（输出转速、转矩等）可见该产品铭牌。

2. 基本技术参数2.l 产品符合 GB/T 24923 《普通型阀门电动装置技术条件》的规定2.2 动力电源为三相正弦交流电，380V 、 50Hz（特殊订货可提供400V、50Hz，415V、50Hz 或 220V 、 50Hz） 2.3 产品为户外型，其外壳防护等级为 IP67 2.4 使用环境温度-20℃～60℃ 2.5 海拔高度不大于 1000m2.6 环境相对湿度不大于 90%（25℃时） 2.7 工作环境中不含强腐蚀性介质2.8 普通型和普通整体型产品不允许在爆炸性混合气体环境中使用 2.9 无强烈振动工况2.10 产品为短时工作制，额定时间 10 min3. 产品型号表示的意义4. 主要部件及其功能4.1 电动机：电动装置的输入动力。

LQ系列阀门电动装置使用说明书◆用途LQ系列型阀门电动装置是与90回转的蝶阀、球阀、旋塞阀和其他类似设备配套的设备，它与阀门配套组装成电动阀门，用于驱动阀门的开启和关闭。

该专职可以对阀门的远距离控制，也可以在现场手动操作。

该产品广泛运用于使用管道阀门的电站、石油化工、给排水、视频、轻纺、造纸、医药、水里工程、传播、市政工程和钢铁煤炭等工业部门。

◆结构LQ型阀门电动装置主要由于电机、减速器行政控制机构、转距控制机构、开度指示机构、手轮和机械限位机构组成。

（其结构原理下图1所示）◆电机：采用阀门专用电机。

◆减速器：由一对直齿轮付和一个正号NN行星减速器组成，它们放在一个箱体内。

◆行程控制机构：采用凸轮结构，凸轮轴与输出轴同步，在凸轮轴上安装又4个凸轮用其分别触动4个微动开关，上面的两个用于控制阀门的全开位置，下面的两个用于控制阀门的全管位置，电动装置工作时凸轮转动，档凸轮触到微动开关并使其接点动作时，电机即停止转动，同时指示阀门位置的指示灯。

调整凸轮在凸轮轴上的位置可以改变阀门的行程。

凸轮上装有紧定螺钉旋紧螺钉凸轮便固定在其轴上。

产品出厂时凸轮上的紧定螺钉处于放松状态。

◆转矩控制机构：采用蜗杆轴向窜动，转矩轴偏转，凸转触动微动开关的原理。

蜗杆两侧装又弹簧、当电动装置又转矩输出时，其中一侧的蝶形弹簧被压缩，蜗杆同时在轴向产生位移，位移量的大小与电动装置的输出转矩成正比。

通过一个杠杆将蜗杆的轴向位移变为转矩轴的仿转角度，转距轴上装有两个凸轮分别处动两个微动开关上面的一个控制开方向的转距下面的一个控制关方向的转矩，当电动装置工作后又转矩输出时，凸轮转轴就偏转一个角度，当凸轮角度微动开关使其接点动作时，电机停止运转，同时控制室内的事故指示灯亮。

调整凸轮在距轴上的位置可以改变电动装置输出转动的大小。

凸轮用紧定螺钉固定在转矩轴上。

注意：产品出厂时转轴控制机构已经调整到电动装置的最大输出转矩，用户一般不要在调整。

（使用产品前，应详细阅读本说明书） SM-22QBR3～QBR5部分回转阀门电动装置 使 用 说 明天津百利二通机械有限公司 （原天津市第二通用机械厂）天二通T E T目 录一、产品介绍 (1)二、电气接线 (2)三、产品调试 (3)四、隔爆型产品附加说明 (4)五、综合性能检查与注意事项 (5)天二通T E T一、产品介绍1.概述QBR3～QBR5是我公司研制的部分回转阀门电动装置(以下简称电动装置) 机座号分为：QBR3﹑QBR4﹑QBR5，控制转矩范围：600N.m～12000N.m。

该电动装置可与球阀﹑蝶阀等阀瓣做90°回转的阀门组合成电动阀门，其功能是控制阀门的启闭。

该电动装置能够进行单机或多机室内控制远距离控制电动操作和现场手动或电动操作，可广泛地应用在具有管道阀门的工业系统。

该隔爆型产品（型号中有Ex）的隔爆等级为Ex db ⅡB T4 Gb。

2.技术参数2.1 产品符合：GB/T 24923 普通型阀门电动装置技术条件；GB/T 24922 隔爆型阀门电动装置技术条件；2.2 标准电源：380V、50Hz 三相四线制正弦交流电；380V、50Hz 三相三线制正弦交流电；（特殊电源及频率以产品铭牌或订货合同为准）2.3 防护等级：IP67；2.4 环境温度：-20～+70℃；2.5 海拔高度：小于1000米；2.6 相对湿度：小于90% （25℃时）；2.7 短时工作制：10min（短时定额）；2.8 适用环境：普通型产品：所处环境无强烈振动，无强烈腐蚀性介质和爆炸性混合物气体； 隔爆型产品：所处环境无强烈振动，无强烈腐蚀性介质；2.9 电气接口：M33×1.5 数量：2个；3.主要结构和功能简介3.1 电动机:选用YDF电动阀门专用电动机。

该电动机符合国家有关标准规定，其转矩性能适用阀门的载荷特性。

3.2 减速机构：采用一级直齿轮，一级蜗轮副，一级NN型行星减速器的结构。

QB系列部分回转阀门电动装置使 用 说 明 书OPERATION MANUAL FOR SERIES QB ELECTRIC VALVE AVTUATORS一、概述General Description首先感谢您选用我厂生产的QB系列阀门电动装置及其它产品。

我厂是机械工业部定点制造各种阀门电动装置及其专用电机的厂家，于1995年通过ISO9001质量认证。

QB系列产品是我厂广泛地吸取国内外阀门控制的先进经验而设计的新一代产品。

具有结构紧凑、性能可靠、调整方便等特点。

性能指标达到GB/T24923-2010标准。

该系列产品用于阀瓣做部分回转的阀门，如球阀、蝶阀、风门等，是对阀门实现远控、集控和自控的必不可少的驱动装置，是工业管道系列控制中的重要单元，广泛应用于电站、石油、化工、冶金等行业。

First and foremost, thank you for your choice of our QB Series electric valve actuators and other products. Our works is appointed by the Machine Building Industry Ministry to manufacture various electric valve actuators and their special purpose motors and our quality system was certified to conform to ISO 9001 in 1995. QB series products are a new generation developed by us. Adopting advanced valve control technology at home and abroad, these products are of compact structure, reliable performance and easy adjustment. The performance index is conformed to Std GB/T24923-2010. This series is applicable to part-turn valves, such as ball valves, butterfly valves and dampers and is necessary drive device to carry out local control, centralized control and automatic control of valves, and so it is an important unit for industry pipe-line control system and is adopted extensively in power station, oil industry, chemical industry, metallurgical industry and so on.二、型号表示方法Type RepresentationProtection: “W” means outdoor type 防护：“W”为户外型Output speed: r/min 输出转速：r/minNominal torque of output shaft 10N·m 额定转矩10N·mQ mans part-turn actuator, suitable to ball valve, buttery valveetc. B means products of second generationQ表示部分回转型阀门电动装置，适用于球阀、蝶阀等。

HDQ 型核电厂1E 级 部分回转阀门电动装置使 用 说 明 书中华人民共和国常州电站辅机总厂有限公司一 概 述HDQ 系列1E 级阀门电动装置(以下简称1E 级电装)是为满足核电站使用要求专门设计的双位阀门电驱动装置，为叠加结构，即由HZD 型1E 级电装和相应的蜗轮减速器叠加而成。

适用于作部分回转的阀门，如球阀、蝶阀、风门等。

产品遵循并符合以下标准：1）IEEE Std 382-1996《IEEE Standard for Qualification of Actuators for Power Operated Valve Assemblies with Safety-Related Functions for Nuclear Power Plants 》，等效于EJ/T531-2001《核电厂安全级阀门驱动装置的鉴定》。

2）EJ/T1022.11-1996《压水堆核电厂阀门电动装置》。

3）JB/T8528-1997《普通型阀门电动装置技术条件》。

本装置根据核电厂工作环境，分成三种类型：H1型：用于安全壳内，有事故、有辐照、抗地震的环境。

（也能满足EJ/T1022.11-96标准中K1类环境） H2型：(a). 用于安全壳内，有辐照、抗地震，无事故的环境； (b). 用于安全壳外，受事故影响，有辐照、抗地震的环境。

（也能满足EJ/T1022.11-96标准中K2类环境） H3型：用于安全壳外，无事故影响、无辐照，抗地震的环境。

（也能满足EJ/T1022.11-96中K3类环境）二 型号表示方法输出转速：r/min输出额定转矩 ×10N ·m型号：分H1、H2、H3三种类型，D 表示叠加式，Q 为部分回转。

三 工作环境和主要技术数据1. 动力线电源：三相380V +5% -10%，50Hz +5% -5% 控制线：单相220V +5% -10%, 50Hz +5%-5%2. 工作定额：短时15分钟， 负荷操作次数：40年内2000次。

使用说明书中华人民共和国常州电站辅机总厂有限公司一、概述调节型电动执行机构是ZB 型、ZC 型、QB 型电动装置的派生产品。

该产品有直行程、角行程和多转式三大系列。

适用于工业过程的闭环控制系统，能可靠地对闸阀、截止阀、节流阀、蝶阀以及各种调节阀实行精确控制，可以满足Ⅲ型Ⅱ型仪表和S 型辅助控制单元的配套使用要求。

主要应用于电站、冶金、化工、污水处理、通风、空气调节等领域。

本产品按结构型式分有分体式和整体式，前者将 数字式伺服放大器和执行机构分别安装，后者将数字式伺服放大器直接装入执行机构内部；按工作环境分有隔爆型和普通型两种。

本产品性能指标达到JB/T8219—1999《工业过程测量和控制系统用电动执行机构》要求，对于隔爆型其防爆性能指标符合GB3836.1—2000《爆炸性气体环境用电气设备通用要求》、GB3836.2—2000《爆炸性气体环境用电器设备隔爆型“d ”》要求。

本产品结构有如下特点：1、采用51系列单片机为控制元件，使电动执行机构控制灵活可靠。

2、采用固态继电器取代交流接触器，使阀门电机在满足温升的条件下，启动次数达到1200次/小时，提高了阀门电机的使用寿命。

3、有完善的保护电路，具有开、关向互锁、电机过热、过力矩、行程限位等多种保护功能。

4、直行程电动执行机构的丝杆、螺母密封在波纹管或密封套内，并加稀油润滑，不易卡死，寿命长。

二、 型号表示方法□1 □2 — □3 / □4 — □5 □6 □7 □8 □9 ZBTZ: 直行程 见表一ZBTD: 多转式 见表二ZCTD: 多转式 见表二QBTJ: 角行程 见表三 □1产品型式DQTJ: 角行程 见表四直行程: 输出推力N□2 —输出 转矩或推力 多转式和角行程: 输出转矩×10N •m直行程: 输出速度mm/s □3 /输出速度或转速 多转式和角行程: 输出转速r/min 直行程: 行程mm □4 —行程或最 大转圈数 多转式: 最大转圈数□5接通次数次/小时(小于100,320,630,1200四种) □6信号部分S: 4~20mA; SI: 0~10mA; SV: 0~5V□7 隔爆型标志 隔爆型: B整体式: Z□8安装形式分体式: L□9 电机型式 单相: Y ，无字母表示三相示例: ZB1TZ16000-1/40-320SBZ,表示输出推力为16000N 直行程电动执行机构,输出速度1mm/s,行程40mm,接通次数小于320次/小时,信号为4~20mA,防爆型(隔爆型),整体式。
