气缸直行程控制阀使用说明书成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd一、 概述OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术，集多年成功的专业制造经验而生产的产品。
该系列控制阀采用高刚性、大推力的气缸式执行机构，气源压力可达1.0MPa，气缸强大的推力可克服很高的介质流体压力。
(OPGL 电动控制阀所配用的电动执行机构，根据用户要求确定)。
自动对中心无螺纹连接卡入式阀座，使维修工作轻而易举，简单快捷。
粗壮的阀杆及与其一体式的阀芯，能够承受高压差而阀芯不致脱落。
另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点，泄漏量小、稳定性好、允许压差高，使OPGL 气缸直行程控制阀充分显示出其独有的特点，它代表了国际九十年代末控制阀最先进的主流，我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。
在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。
安装、操作或维修阀门时，使用和维修人员一定要充分地阅读安装说明，了解它的结构特点和拆装方法步骤，才能保证其安全运行。
OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。
OPGL 气缸直行程控制阀国内独家生产，具有国家发明专利的高科技产品。
二、 结构特点1、OPGL 气缸直行程控制阀技术先进，性能卓越。
具有调节、切断、切断压差大、泄漏量小等全部功能，特别适用于允许泄漏量小、而阀前后压差较大的自控系统，可同时替代薄膜式单座阀、双座阀及笼式阀。
2、标准化、模块化设计，库存备件少、维修更方便。
3、带弹簧的双作用气缸式执行机构，材质为压铸铝合金，体积小、重量轻，配双作用阀门定位器，动作灵敏、定位精度高，活塞的上部和下部同时接受纯净的压缩空气，气缸内部免受腐蚀。
气源压力最高可达1.0MPa，推力大、行程速度快、使用寿命长。

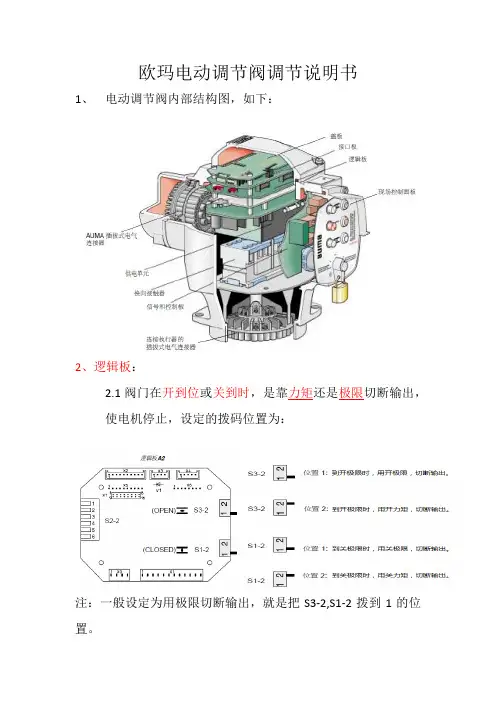

欧玛电动调节阀调节说明书1、电动调节阀内部结构图，如下：2、逻辑板：2.1阀门在开到位或关到时，是靠力矩还是极限切断输出，使电机停止，设定的拨码位置为：注：一般设定为用极限切断输出，就是把S3-2,S1-2拨到1的位置。
2.2逻辑板上S2-2拨码能够实现的功能：如下注：一般设定为现场按钮操作保持和报警信号中包括中途过力矩，就是把3和6拨码拨到ON的位置。
3、定位板：拨码功能与信号调节功能介绍3.1输入信号和输出信号控制拨码S1-7和阀位状态设置拨码S2-7的关系。
当信号丢失时，阀位状态变化设置如下：3.2全关位置定位板的调节3.2.1 调定位板之前的工作：1、把极限和力矩调好后再进行定位板的调节。
2、把转换开关旋到本地（Local）位置。
3、用按钮操作执行器到全关位置。
4、输入控制信号E1=4 mA，用电压表测量输入MP3和MP4之间的电压应是1V，测量输出MP1和MP2之间的电压是1V。
5、逆时针旋转电位计P10 (toff) 至不动为止。
注：如果输入输出信号有问题V10信号灯会亮。
3.2.2全关位置的调整方法：3.3全开位置定位板的调节3.3.1 调定位板之前的工作：1、把极限和力矩调好后再进行定位板的调节。
2、把转换开关旋到本地（Local）位置。
3、用按钮操作执行器到全开位置。
4、输入控制信号E1=20 mA，用电压表测量输入MP3和MP4之间的电压应是5V，测量输出MP1和MP2之间的电压是5V。
5、逆时针旋转电位计P10 (toff) 至不动为止。
注：如果输入输出信号有问题V10信号灯会亮。
3.3.2全关位置的调整方法：3.4灵敏度调整定位板上的P9顺时针旋转可以使灵敏度提高，即死区减小。
范围在0.5%-2.5%。
定位板上的P7,当电机转速低，要求精度高时，可顺时针调整P7使精度提高，精度0.25%注：如果灵敏度的数值调整的太高，将会导致阀门和执行器不必要的频繁动作，应将其设定在可以接受的最大死区。

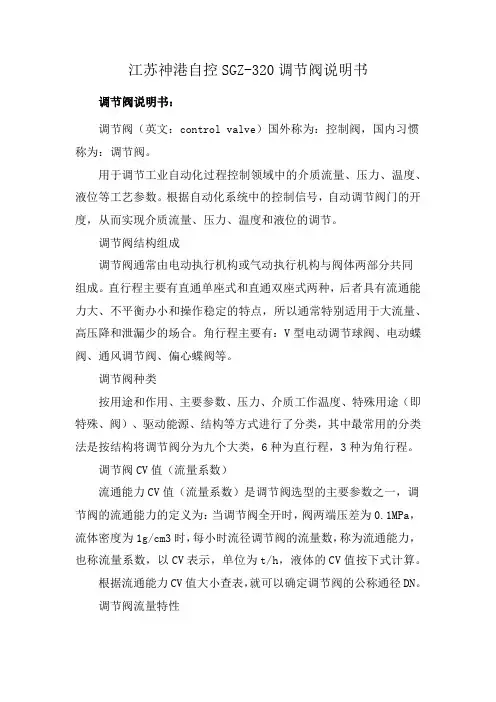

江苏神港自控SGZ-320调节阀说明书调节阀说明书：调节阀（英文：control valve）国外称为：控制阀，国内习惯称为：调节阀。
用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。
根据自动化系统中的控制信号，自动调节阀门的开度，从而实现介质流量、压力、温度和液位的调节。
调节阀结构组成调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。
直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
角行程主要有：V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。
调节阀种类按用途和作用、主要参数、压力、介质工作温度、特殊用途（即特殊、阀）、驱动能源、结构等方式进行了分类，其中最常用的分类法是按结构将调节阀分为九个大类，6种为直行程，3种为角行程。
调节阀CV值（流量系数）流通能力CV值（流量系数）是调节阀选型的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以CV表示，单位为t/h，液体的CV值按下式计算。
根据流通能力CV值大小查表，就可以确定调节阀的公称通径DN。
调节阀流量特性调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。
调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。
三种注量特性的意义如下：（1）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。
所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。
（2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。
单位行程的变化所引起的流量变化是不变的。
电控三通调节阀产品说明书V2.2江苏氢港新能源科技有限公司修订记录版本号日期修订者内容说明V1.02020.8.13初版V1.12020.9.25修正部分内容V1.22020.10.25修正部分内容V1.32021.02.09修订部分内容V2.02021.02.23变更ECV-0350B尺寸V2.12021.05.08增添部分内容V2.22021.06.08CAN协议内容增加江苏氢港新能源科技有限公司为客户提供7×24小时全方位的技术支持和服务，公司设有专业的技术支持团队，提供售前、售后的技术咨询、产品维修技术服务，用户可直接与客户中心联系。
江苏氢港新能源科技有限公司地址：江苏省张家港市中兴路180号网址：Email：**********************客户热线：(00)86-0512-********本说明书涉及电控三通阀的安装和使用。
适用于对电控三通阀进行安装、操作、维护的专业技术人员和日常操作的人员。
读者需具备一定的电子电气、控制、机械等知识。
为确保个人和财产安全或有效使用本产品，请在安装和使用前仔细阅读本说明书。
江苏氢港新能源科技有限公司对本说明书保留一切权力，内容如有变动，恕不另行通知。
目录1.产品特点 (6)2.选型说明 (7)3.技术参数 (7)4.阀旋转角度与开度的关系 (8)5.压力损失曲线 (8)6.尺寸 (9)7.接口说明 (10)7.1流体接口 (10)7.2电气接口定义 (11)8.安装及应用 (12)9.通信控制 (12)10.故障与处理 (13)1.产品特点本产品是一款智能型电动控制调节阀，阀集成驱动控制器，CAN总线控制，兼容汽车总线，使用方便角度实时控制和反馈宽电压范围，兼容乘用车、商用车流体接触部件无金属材料、无腐蚀、无离子析出,不影响液体绝缘性低流阻2.选型说明注：其他特殊要求，请联系公司技术人员确认。
3.技术参数型号ECV-0338B ECV-0350B工作电压DC12V/24V(9-32V)工作电流0.4A@24V全行程角度范围0~90°有效行程角度范围10~80°全行程时间约3s控制方式默认CAN2.0B,波特率250K程序刷写基于CAN的BootloaderIP等级IP67工作介质纯水或水-乙二醇冷却液介质温度-40~95℃工作环境温度-40~85℃最大工作压力3bar,g内泄漏量≤50mL/min@ΔP=1bar进/出接口OD38.4mm墩头OD50.8mm墩头重量约1.0kg约1.2kg4.阀旋转角度与开度的关系5.压力损失曲线（测试介质：25℃，纯水）6.尺寸型号：ECV-0338B型号：ECV-0350B（版本V2）7.接口说明7.1流体接口出厂初始状态设为0°，即口2全开、口3全关。

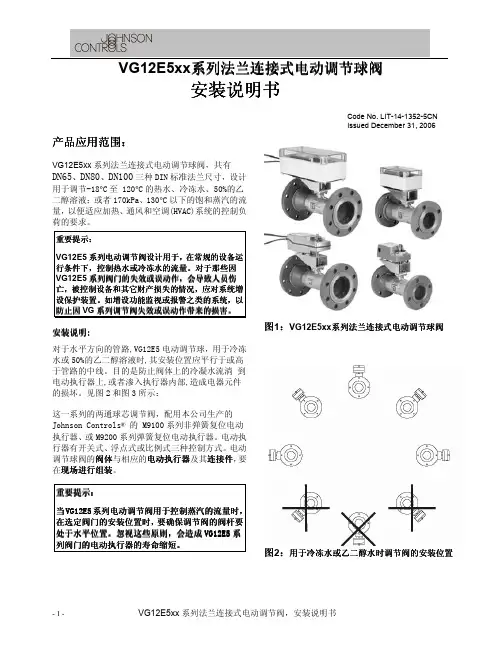

VG12E5xx 系列法兰连接式电动调节球阀安装安装说明书说明书Code No. LIT-14-1352-5CNIssued December 31, 2006产品应用范围产品应用范围：：VG12E5xx 系列法兰连接式电动调节球阀，共有DN65、DN80、DN100三种DIN 标准法兰尺寸，设计用于调节-18°C 至 120°C 的热水、冷冻水、50%的乙二醇溶液；或者170kPa、130°C 以下的饱和蒸汽的流量，以便适应加热、通风和空调(HVAC)系统的控制负荷的要求。
重要提示重要提示：：VG12E5系列电动调节阀设计用于系列电动调节阀设计用于，，在常规在常规的的设备运行条件下行条件下，，控制热水或冷冻水的流量控制热水或冷冻水的流量。
对于对于那些因那些因VG12E5系列阀门的失效或误动系列阀门的失效或误动作作，会导致人员伤亡，被控制设备和其它财产损失的被控制设备和其它财产损失的情况情况情况，，应对系统应对系统增增设保护装置设保护装置。
如增设功能监视或报警之类的系统如增设功能监视或报警之类的系统，，以防止因VG 系列调节阀失效或误动作带来的损害系列调节阀失效或误动作带来的损害。
安装说明安装说明::对于水平方向的管路,VG12E5电动调节球，用于冷冻水或50%的乙二醇溶液时,其安装位置应平行于或高于管路的中线。
目的是防止阀体上的冷凝水流淌 到电动执行器上,或者渗入执行器内部,造成电器元件的损坏。
见图2和图3所示：这一系列的两通球芯调节阀，配用本公司生产的Johnson Controls® 的 M9100系列非弹簧复位电动执行器、或M9200系列弹簧复位电动执行器。
电动执行器有开关式、浮点式或比例式三种控制方式。
电动调节球阀的阀体阀体阀体与相应的电动执行器电动执行器电动执行器及其连接件连接件连接件，要在现场进行组装现场进行组装现场进行组装。
重要提示重要提示：：当VG12E5系列电动系列电动调节阀用于调节阀用于调节阀用于控制控制控制蒸汽蒸汽蒸汽的流量的流量的流量时时，在选定阀门的安装位置时在选定阀门的安装位置时，，要确保调节阀的阀杆要确保调节阀的阀杆要要处于水平位置处于水平位置。

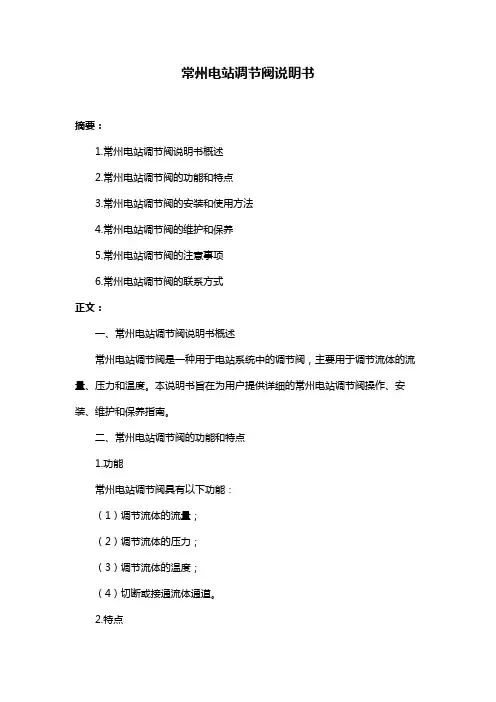

常州电站调节阀说明书摘要：1.常州电站调节阀说明书概述2.常州电站调节阀的功能和特点3.常州电站调节阀的安装和使用方法4.常州电站调节阀的维护和保养5.常州电站调节阀的注意事项6.常州电站调节阀的联系方式正文：一、常州电站调节阀说明书概述常州电站调节阀是一种用于电站系统中的调节阀，主要用于调节流体的流量、压力和温度。
本说明书旨在为用户提供详细的常州电站调节阀操作、安装、维护和保养指南。
二、常州电站调节阀的功能和特点1.功能常州电站调节阀具有以下功能：（1）调节流体的流量；（2）调节流体的压力；（3）调节流体的温度；（4）切断或接通流体通道。
2.特点常州电站调节阀具有以下特点：（1）结构紧凑，操作简单；（2）密封性能好，泄漏量小；（3）耐高压、高温，使用范围广泛；（4）材质优良，抗腐蚀性强；（5）使用寿命长，维护方便。
三、常州电站调节阀的安装和使用方法1.安装（1）根据工程设计要求，确定调节阀的型号和规格；（2）在安装前，应检查调节阀的零部件是否齐全、完好；（3）将调节阀安装在流体管道上，注意阀门进出口方向与流体流动方向一致；（4）连接调节阀的驱动装置，如手动操作机构或电动执行器。
2.使用方法（1）操作手动操作机构，调节阀门的开度，以达到所需的流量、压力和温度；（2）对于电动执行器，通过控制系统输出信号，实现阀门的自动调节；（3）在操作过程中，应注意观察阀门的工作状态，如发现异常，应及时处理。
四、常州电站调节阀的维护和保养1.维护（1）定期检查阀门的密封性能，如有泄漏，应及时处理；（2）检查阀门的驱动装置，保证其正常工作；（3）清理阀门表面的污垢，防止腐蚀。
2.保养（1）定期对阀门进行润滑，以延长使用寿命；（2）定期对阀门进行拆洗，更换易损件；（3）对长时间不使用的阀门，应进行防护处理，防止腐蚀。
五、常州电站调节阀的注意事项（1）使用前，请详细阅读本说明书；（2）操作过程中，应严格按照规定操作，防止误操作；（3）在安装、维护和保养过程中，应确保人员安全，避免意外事故。
TOYI 电动调节阀执行器操作1、仪表面板12141312111915109876345参数设定列表2、参数修改方法：2.1、上电状态参数P的设定：通电状态长按“A/M”键约4秒钟，定位器交替显示“P=”及其值，根据要求对照参数列表选取相应的值。
设定完毕点按“SET”键，进入到下一参数（以下同，略）2.2、阀门定位精度参数D的设定：D为自动定位精度参数，当/ 显示开度—设定开度/ >d 时，定位器会自动启动电动执行器开或闭，其取值小则定位精确些，但对定位器布线的防干扰要求也高，否则容易产生定位不稳定，应当根据生产需要选取合适的定位精度，通常取2.0或3.0，对应定位精度2%或3%。
2.3、阀门上下限位参数oL、oH的设定（在硬手操方式时，不起作用）：如：在自动或软手操状态下，为保证阀门开度（0～100.0）不会低于10.0，高于85.0，现设置oL为10.0、oH为85.0，*注：0≦oL＜oH≦100.02.4、电动执行器开度的自动标定参照定位器的接线端子图连接好定位器与电动执行器的接线后，对附带反馈信号的执行器，需对其零点和满位进行标定，才能保证执行器反馈信号的正常显示和输出限制的正常工作。
定位器的自动标定功能可以方便地进行执行器标定/进行标定前，应仔细检查电动执行器的电气限位能否正常工作，否则可能标定不成功，并造成定位器或执行器机构损坏。
按下A/M键的同时再按下∨键，即启动了阀门自动标定，此时定位器先输出执行器关信号，直到执行器的下限电气限位起作用，使执行器停止关动作，定位器即确定此时位置为执行器零位，对应阀位信号显示为0，然后定位器输出执行器开信号，同样直到执行器的上限电气限位起作用，使执行器停止开动作，定位器即确定此位置为执行器满位，对应阀位信号显示99，并将此结果记入定位器保存，然后退出自动标定状态。
注意：自动标定过程中显示的执行器开度值可能不正确，这是正常现象，只有正确标定完后，才可能显示正确的执行器开度，用户应当使用定位器或执行器的手动功能操作，检查执行器的开度是否正确。
调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONSVTB系列三偏心蝶阀◎概述VTB系列三偏心蝶阀是在二偏心蝶阀基础上生成一个角度（密封面为斜锥面），从而形成三偏心蝶阀。
该结构在启闭过程中无机械磨损和擦伤，其关闭力矩小、切断性能好、使用寿命长，同时具有调节和切断两种功能。
本系列产品广泛应用于石油、化工、电力、冶金、环保、轻纺、造纸等工业部门的自动化控制系统中。
适用于液体、气体、煤气、天然气、蒸汽等介质进行截止或调节流量控制。
调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS·2 ·调节阀技术规格选型说明书 CONTROL VALVE SPECIFICATIONS· 3 ·表1-2本体部分材质：不锈钢调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS ◎表5 法兰标准、外形尺寸及重量表5-1：法兰标准注：B*开档尺寸可按用户要求定制。
·4 ·调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS表5-3：气动活塞式蝶阀外形尺寸及重量Array·5 ·调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS注：表中重量为阀体部位的重量，公称压力为PN16。
注：B*开档尺寸可按用户要求定制。
·6 ·调节阀技术规格选型说明书 CONTROL VALVE SPECIFICATIONS· 7 ·表5-5：气动薄膜式蝶阀外形尺寸及重量（法兰式）调节阀技术规格选型说明书CONTROL VALVE SPECIFICATIONS 表5-6：气动单作用活塞式蝶阀外形尺寸及重量（法兰式）注：表中重量为阀体部位的重量，公称压力为PN16。
注：B*开档尺寸可按用户要求定制。
电动阀门sf60e说明书一、产品[电动阀门sf60e]的详细资料：产品型号：sf60e 产品名称：电动阀门sf60e二、产品特点：ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。
电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，工洲调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。
三、阀体：形式：三通双座铸造阀公称通径：25－300mm 公称压力：PM1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59。
四、上阀盖：常温型：-20℃－+200℃散热型：-40℃－+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管阀内组件：阀芯形式：双导向双座套筒型阀芯流量特性：等百分比特性，线性特性和快开特性材料：1Cr18Ni9Ti五、执行机构：类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
主要零件材料及推荐使用温度范围：公介质工作温度120℃。
六、使用方法：用于控制阀后压力的调压阀，阀的作用方式为压闭型。
介质由阀前流入阀体，经阀芯、阀座节流后输出。
另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。
达到减压、稳压之目的。
如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。
气缸直行程控制阀使用说明书成都欧浦特控制阀门有限公司 ChengDu OPTIMUX Control Valves Co.,Ltd一、 概述OPGL 气缸直行程控制阀是成都欧浦特控制阀门有限公司引进美国先进技术，集多年成功的专业制造经验而生产的产品。
该系列控制阀采用高刚性、大推力的气缸式执行机构，气源压力可达1.0MPa，气缸强大的推力可克服很高的介质流体压力。
(OPGL 电动控制阀所配用的电动执行机构，根据用户要求确定)。
自动对中心无螺纹连接卡入式阀座，使维修工作轻而易举，简单快捷。
粗壮的阀杆及与其一体式的阀芯，能够承受高压差而阀芯不致脱落。
另外它还综合了传统的单座控制阀、双座控制阀和笼式控制阀的优点，泄漏量小、稳定性好、允许压差高，使OPGL 气缸直行程控制阀充分显示出其独有的特点，它代表了国际九十年代末控制阀最先进的主流，我们相信广大客户在使用OPGL 气缸直行程控制阀时很快会发现其越来越多的优点。
在安装使用和维护OPGL气缸直行程控制阀前阅读本说明书将会给你很大的帮助。
安装、操作或维修阀门时，使用和维修人员一定要充分地阅读安装说明，了解它的结构特点和拆装方法步骤，才能保证其安全运行。
OPGL 电动控制阀的用户请阅读本说明书和相应配套的电动执行机构的说明书。
OPGL 气缸直行程控制阀国内独家生产，具有国家发明专利的高科技产品。
二、 结构特点1、OPGL 气缸直行程控制阀技术先进，性能卓越。
具有调节、切断、切断压差大、泄漏量小等全部功能，特别适用于允许泄漏量小、而阀前后压差较大的自控系统，可同时替代薄膜式单座阀、双座阀及笼式阀。
2、标准化、模块化设计，库存备件少、维修更方便。
3、带弹簧的双作用气缸式执行机构，材质为压铸铝合金，体积小、重量轻，配双作用阀门定位器，动作灵敏、定位精度高，活塞的上部和下部同时接受纯净的压缩空气，气缸内部免受腐蚀。
气源压力最高可达1.0MPa，推力大、行程速度快、使用寿命长。
埃美柯比例调节阀说明书埃美柯比例调节阀工作原理：埃美柯比例调节阀在控制形式上是通过阀门开启角度大小来实现控制开度和截面面积。
控制过程是在电机转动过程中，不断以线性电阻值反馈给控制单元，控制单元根据测量值和电动调节阀的反馈电阻值进行比对和判断，发出控制信号到达目标位置即刻停止动作的原理。
如果你想调节的是温度，温度高了就减少流量，从而降低温度，这就需要热电偶反馈给温控器，然后温控器输出出一个标准的模拟信号给调节阀，调节阀根据这个信号来自动控制阀的开度，从而使温度保持在设定的温度范围。
当然这个温度控制仪必须是具有PID控制功能的智能仪表。
调节阀输出信号一般是阀门开度信号。
比例阀，阀对流量的控制可以分为两种。
一种是开关控制，一种是连续控制，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
一种是开关控制：要么全开、要么全关，流量要么最大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制：阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
自动控制可分成断续控制和连续控制。
断续控制即开关控制。
气动控制系统中使用动作频率较低的开关式的换向阀来控制气路的通断。
靠减压阀来调节所需要的压力，靠节流阀来调节所需要的流量。
这种传统的气动控制系统要想要有多个输出力和多个运动速度，就需要多个减压阀、节流阀及换向阀。
这样，不仅元件需要多，成本高，构成系统复杂，且许多元件都需要预先进行人工调节。
电气比例阀控制属于连续控制，其特点是输出量随输入量的变化而变化，输出量与输入量之间存在一定的比例关系。
比例控制有开环控制和闭环控制之分。
■产品视图ZDSM电动套筒调节阀 ZRSM电动套筒调节阀■ 产品概述ZD(R)SM电子式电动套筒调节阀，由3810L型(或PSL系列)直行程电子式电动执行机构和套筒调节阀体组成。
电子式电动套筒调节阀内含饲服功能，接受统一的4-20mA 或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动的控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
电子式电动套筒调节阀主要特点如下：1、采用平衡型阀芯，不平衡力大，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
■ 主要技术参数● 阀体阀体形式 直通铸造球型阀公称通径 DN20～300mm公称压力 PN1.6、2.5、4.0、6.4法兰标准 GB/T9113、 JB/T79连接形式 法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)阀盖形式标准型-17～+230℃、高温型+230～+450℃低温型-60～-196℃、波纹管密封型-40～+350℃压盖型式 螺栓压紧式密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 ● 阀内件阀芯形式 压力平衡式阀芯流量特性 线性、等百分比● 执行机构 执行器型号 3810L 系列、PSL 系列电源电压：220V/50Hz、输入信号：4-20mA 或1-5V·DC、输出信号：4-20mA·DC防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄主要技术参数环境温度：-25～+70℃、环境湿度：≤95%■ 主要零件材料及结构图1 阀体 WCBCF8 CF8M CF3M2 垫片 PTFE/金属石墨垫片3 套筒 304 304 316 316L 4 阀芯 304 304 316 316L5 并帽 304 304 316 316L 6 阀盖 WCB CF8 CF8M CF3M7 阀杆 304 304 316 316L8 填料 PTFE/柔性石墨9 弹簧 65Mn 304 316 316L 10螺母304 304316316L■ 主要性能指标项目 指标值基本误差% 配3810L±2.5； 配PSL±1.0 回差% 配381L ±2.0； 配PSL±1.0死区% 1.0 始点±2.5 终点±2.5 电开始点±2.5 终点±2.5 始点 ±2.5 始终点偏差%电关 终点±2.5 额定行程偏差% ≤2.5泄露量L/h 0.01%×阀额定容量可调范围R30：1■ 额定流量系数Kv、允许压差公称通径 DN(mm) 20 2532 40 506580********* 200 250300阀座直径 dN(mm)20253240506580********* 200 250300直线 10 1117.6 27.54469110176275440 630 10001600额定流量系数KV等百分 6.3 101625 4063100155250370 580 9001300额定行程(mm)16254060 100 允许压差(MPa) 6.4 6.45.25.2 4.64.63.73.73.53.13.1 2.6 2.2■ 主要外形及连接尺寸公称通径 DN(mm) 20 25 32 40 50 6580100125150 200 250300PN16/25 181 184 200 222254276298352410451 550 640880 LPN40 194 197 200 235267292317368425473 640 760910 PN64 206 200 210 251286311337394440508 670 810950 PN16/25 52.5 57.5 75 75 85.592.5100110142.5 158 170 195230 HPN40 52.5 57.5 75 75 82.592.5100117.5150167.5 187.5 205245 PN64 65 40 85 85 90 102.5107.5125172.5 195 207.5 230260 H1 132 132 158 170179214221234270294 331 390450PSL 465 465 465 465465560560560560560 788 788788 H23810 373 373 495 495495700700700725725 725 725725D 177 177 177 177177182182182182182 218 218218R 225 225 225 225225257257257310310 310 310310注：表中尺寸为不带标准附件数据。
川仪HCP-10000调节阀说明书
川仪自动调节阀的说明书
通常有两种情况，一种是手轮安装在调节阀执行机上面的，里面一般装有离会装置，只要断电就可直接用手动操作，无需切换，前提是断电。
另一种是手轮和调节阀执行机分离，步骤是断电后将手柄或手轮插入蜗杆孔摇动即可。
调节阀用于调节介质的流量、压力和液位。
根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。
调节阀分电动调节阀、气动调节阀和液动调节阀等。
调节阀由电动执行机构或气动执行机构和调节阀两部分组成。
调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
流通能力Cv是选择调节阀的主要参数之一，调节阀的流通能力的定义为：当调节阀全开时，阀两端压差为0.1MPa，流体密度为1g/cm3时，每小时流径调节阀的流量数，称为流通能力，也称流量系数，以Cv表示，单位为t/h，液体的Cv值按下式计算。
根据流通能力Cv值大小查表，就可以确定调节阀的公称通径DN。
调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经调节阀的相对流量与它的开度之间关系。
调节阀的流量特性有线性特性，等百分比特性及抛物线特性三种。
三种注量特性的意义如下：等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此
点的流量成正比，流量变化的百分比是相等的。
所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。
. . 调节阀 电动调节阀是工业自动化过程控制中的重要执行单元仪表。随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种 阀门结构
由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。 主要零件
零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套 材 料：灰铸铁、铸钢、不锈钢、黄铜 工作原理
工作电源：DC24V,AC220V,AC380V等电压等级。 输入控制信号：DC4-20MA或者DC1-5V。 反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下） 通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。实现自动化调节功能。 新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。 流量特性
电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。 电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。 应用领域
电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。 安装
电动调节阀最适宜安装为工作活塞上端在水平管线下部。温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。 电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。 . . 电气原理 动作原理：电机电源220VAC 或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程 反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。公共线） 分类
ZDLW电子式电动调节阀 ZAZP型电动直通单座调节阀 ZAZN电动直通双座调节阀 ZAZM/P电动套筒调节阀 ZAZQX型电动三通合流（分流）调节阀 ZAZS型电动角型调节阀 ZAZS型电动角型调节阀 HTNT961Y减温水调节阀 ZAZT、ZAZTC型电动隔膜调节阀 ZAZPF46-10W型电动衬氟波纹管调节阀 ZDLP型电子式电动单座调节阀 ZDLN型电子式电动双座调节阀 ZDLM(P)型电子式电动精小型套筒调节阀 ZDZDLPM型智能型电动调节阀 ZDLQ、ZDLX型电子式电动三通调节阀 ZDLW电子式电动调节阀 类似产品
自力式调节阀 与电动调节阀功能相似的还有：自力式调节阀。 自力式调节阀不需外加能源，通过调节设定点控制温度。当温度升高，阀门根据温度变化成比例的关闭。 . . 自力式调节阀包含一个控制阀和一个温控器（包含一个温度传感器、一个设定点调整器、一个毛细管和一个工作活塞），电动执行器 依靠选择不同的温度状态应用。温度调节阀根据液体膨胀原理操作，如果在传感器上的温度升高，将使得液体填充物同时加热并膨胀，在工作活塞的作用下阀门关闭，此时将冷却介质。通过设定点键可以一步步调整，电动二通阀可以在标尺上读出。所有的温控器都配有一个超温安全保护设备。 使用维修
随着中国工业的迅速发展，电动调节阀在冶金、石油化工等领域的应用越来越广泛，其稳定性、可靠性也显得越来越重要，它的工作状态的好坏将直接影响自动控制过程，本文将详细阐述电动调节阀的使用和维修。 电子式电动单座调节阀，是由直行程全电子式电动执行机构和顶导向式直通低流阻单座阀组成。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，直接接受调节仪表输入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信号及单相电源即可控制运转，实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值。 安装使用注意事项
编辑 新设计、安装的控制系统，为了确保调节阀在开车时能正常工作，并使系统安全运行，新阀在安装之前，应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试。 基本误差限；全行程偏差；回差；死区；泄漏量（在要求严格的场合时进行）。 如果是对原系统中调节阀进行了大修，除了对上述各项进行校验外，还应对旧阀的填料函和连接处等部位进行密封性检查。 在现场使用中，很多往往不是因为调节阀本身质量所引起，而是对调节阀的安装使用不当所造成，如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此电动调节阀在安装使用时要注意以下几方面： ⑴调节阀属于现场仪表，要求环境温度应在－25～60℃范围，相对湿度≤95%。如果是安装在露天或高温场合，应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。 ⑵调节阀一般应垂直安装，特殊情况下可以倾斜，如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。 ⑶安装调节阀的管道一般不要离地面或地板太高，在管道高度大于2 m时应尽量设置平台，以利于操作手轮和便于进行维修。 ⑷调节阀安装前应对管路进行清洗，排除污物和焊渣。安装后，为保证不使杂质残留在阀体内，还应再次对阀门进行清洗，即通入介质时应使所有阀门开启，以免杂质卡住。在使用手轮机构后，应恢复到原来的空档位置。 ⑸为了使调节阀在发生故障或维修的情况下使生产过程能继续进行，调节阀应加旁通管路。 . . 同时还应特别注意，调节阀的安装位置是否符合工艺过程的要求。 ⑹电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为??11.3 mm左右的胶皮安装电缆线。在使用维修中，在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面，检修后要还原成原来的隔爆要求状态。 ⑺执行机构的减速器拆修后应注意加油润滑，低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。 调节阀系列选型系统应用
调节阀选型软件之所以上升为选型系统，有它的创新点所在： 1) 选型系统借助互联网，将企业在全国各地销售网点的订货信息自动传输至企业本部信息系统中，进行销售商务处理（自动报价、合同评审、计划排产等），改变以往发邮件再人工重复录入的工作模式。 2) 远程自动判别订货产品是属于常规产品或特殊产品，调节阀产品选型系统可以使销售人员在公司外与客户签订合同前，利用软件系统，自动判别所选产品是否属于特殊品，为商务洽谈技术提供依据。 3) 可远程更新软件版本，随时可将产品的更新信息发布到各销售网点，保证销售选型人员得到的始终是最新的产品数据，从而保证了选型人员所选的产品信息与企业内部设计信息一致，减少了中间的出错环节。 性能
1. 由于不需要进行系统调试，所以省去许多麻烦，节约了大量的时间，缩短竣工日期； 2. 由于不用使用阀门组和用于分层控制的阀门，所以为您节约了较多的管材，保温材料及安装费用和时间； 3. 使水系统时时刻刻都处于平衡状态，所以无论安装分期施工或设备分期使用都不会影响水系统的平衡。 4. 即使工程后期或投入运行后因改变某些用途而需要改变某些区域的水系统设计，也不会影响其他区域的水系统设计，更不会影响区域的水系统平衡。 5. 由于整个系统处于动态平衡状态，所以制冷机组及水泵将以最节能状态运行，节省了运行维护费用。 6. 由于系统的流量平衡是自动进行的，使安装维护更加便利，并杜绝了人为操作失误破坏平衡的可能。 特点用途
具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。 电动调节阀阀内组件：阀芯型式：上导单座（套筒）柱塞型阀芯 . . 流量特性：直线特性、等百分比特性或快开特性 材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 电动调节阀的用途及作用 用于调节工业自动化过程控制领域中的介质流量、压力、温度、液位等工艺参数。 电动调节阀适用范围 空调、供暖、
蒸气用电动调节阀 通风、生活热水等民用系统及化工、石油冶金、电力轻工业等各行业生产过程中的自动控制。 阀体结构 选用要点
⒈ 电动调节阀选用主要控制参数为：公称直径、设计公称压力、介质允许温度范围、流量系数等。 ⒉ 对于要求流量和开启高度成正比例关系的严格场合，应选用专用调节阀。球阀和蝶阀一般粗调时可以选用。 ⒊阀门的密封性能是考核阀门质量优劣的主要指标之一。阀门的密封性能主要包括两个方面，即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露，中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。 ⒋ 调节阀理想流量特性有快开、抛物线、线性、等百分比四种，需根据实际工作流量特性选择具有合适流量特性的调节阀。流量特性的选择原则见表1。 表1 按配管情况选择阀门的特性
配管状态 S=1.0~0.6 S=0.6~0.3 S<0.3 实际工作特性 直线 等百分比 直线 等百分比 控制不合适 所选流量特性 直线 等百分比 等百分比 等百分比 注：S=调节阀全开时的压力损失/调节阀所在串联支路的总压力损失。 为了避免通过阀门的水流速过高并尽量节省水泵功耗，宜使阀门工作状态的S≤0.7.
