电动阀门的正确调试方法

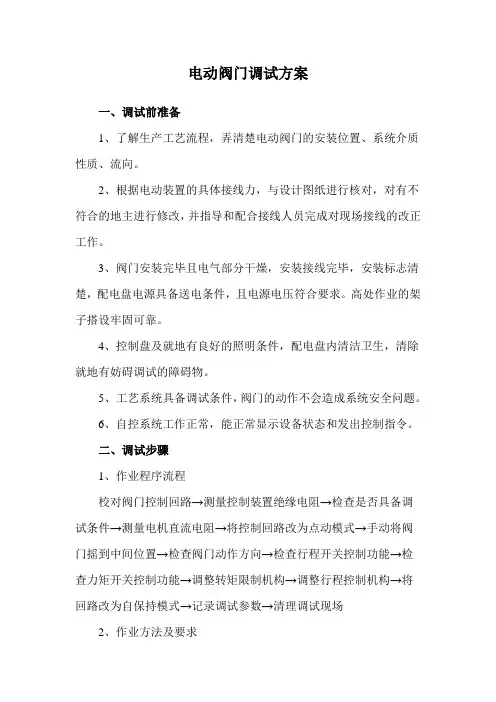

电动阀门调试方案一、调试前准备1、了解生产工艺流程，弄清楚电动阀门的安装位置、系统介质性质、流向。

2、根据电动装置的具体接线力，与设计图纸进行核对，对有不符合的地主进行修改，并指导和配合接线人员完成对现场接线的改正工作。

3、阀门安装完毕且电气部分干燥，安装接线完毕，安装标志清楚，配电盘电源具备送电条件，且电源电压符合要求。

高处作业的架子搭设牢固可靠。

4、控制盘及就地有良好的照明条件，配电盘内清洁卫生，清除就地有妨碍调试的障碍物。

5、工艺系统具备调试条件，阀门的动作不会造成系统安全问题。

6、自控系统工作正常，能正常显示设备状态和发出控制指令。

二、调试步骤1、作业程序流程校对阀门控制回路→测量控制装置绝缘电阻→检查是否具备调试条件→测量电机直流电阻→将控制回路改为点动模式→手动将阀门摇到中间位置→检查阀门动作方向→检查行程开关控制功能→检查力矩开关控制功能→调整转矩限制机构→调整行程控制机构→将回路改为自保持模式→记录调试参数→清理调试现场2、作业方法及要求（1）校对阀门控制回路检查控制回路二次接线及一次接线应符合设计要求，核对熔断器或自动空气开关的容量应与电机容量相匹配。

检查电动门配电箱--就地电动门的接线是否正确，要确保不会对DCS造成影响。

（2）测量控制装置绝缘电阻用500V摇表测量控制回路对地、电机绕组对地绝缘电阻，其值应>0.5MΩ。

（3）检查是否具备调试条件外观检查电动门已经安装接线完毕，法兰螺栓已紧固，管道已固定。

调试该阀门不会对管道系统造成影响，否则要通知熟读苦于并采取隔离措施。

如果需要高处作业，应搭设脚手架。

（4）测量电机直流电阻对于非一体化的电动阀门，用万用表测量电机三相之间直流电阻，三相电阻应基本平衡。

（5）将控制回路改为点动模式将自保持接点解除，使连动变点动。

（6）手动将阀门摇到中间位置（7）检查阀门动作方向合上操作电源和动力电源，试验开关方向，应与实际开关方向相同，否则应停止电源，退掉所有电源，改变输出到电机的电源相序，重新试验。

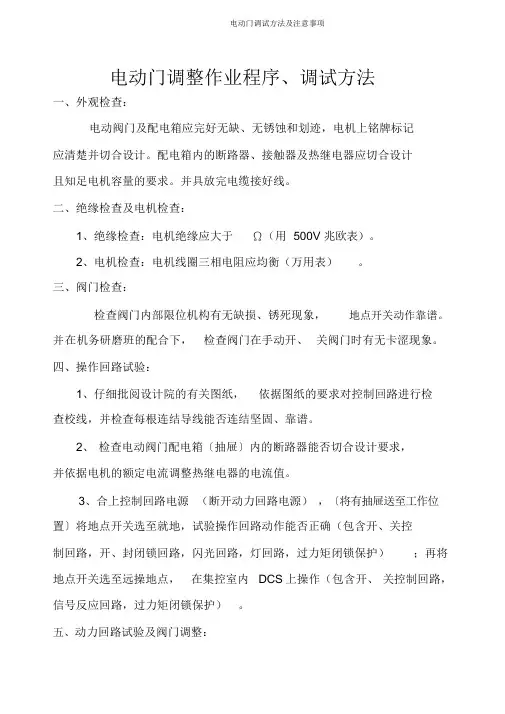

电动门调整作业程序、调试方法一、外观检查：电动阀门及配电箱应完好无缺、无锈蚀和划迹，电机上铭牌标记应清楚并切合设计。

配电箱内的断路器、接触器及热继电器应切合设计且知足电机容量的要求。

并具放完电缆接好线。

二、绝缘检查及电机检查：1、绝缘检查：电机绝缘应大于Ω（用500V兆欧表）。

2、电机检查：电机线圈三相电阻应均衡（万用表）。

三、阀门检查：检查阀门内部限位机构有无缺损、锈死现象，地点开关动作靠谱。

并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。

四、操作回路试验：1、仔细批阅设计院的有关图纸，依据图纸的要求对控制回路进行检查校线，并检查每根连结导线能否连结坚固、靠谱。

2、检查电动阀门配电箱〔抽屉〕内的断路器能否切合设计要求，并依据电机的额定电流调整热继电器的电流值。

3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将地点开关选至就地，试验操作回路动作能否正确（包含开、关控制回路，开、封闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将地点开关选至远操地点，在集控室内DCS上操作（包含开、关控制回路，信号反应回路，过力矩闭锁保护）。

五、动力回路试验及阀门调整：1、合上控制回路及动力回路电源，〔将有抽屉送至工作地点〕将地点开关选至就地，手动阀门至中间地点，操作开阀或关阀按钮检查电机及阀门转向能否正确。

2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－圈，此时调整关中止使其动作。

再依据阀门所处系统将关力矩调整到适合地点（一般高压系统调至7－9地点；低压系统调至5－7地点）。

3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程能否适合，检查适合后，再往关方向行走1-2圈，此时调整开中止使其动作，再将开力矩调至大于关力矩值1-2的地点。

4、调整阀门地点指示适合的变速齿轮，使阀门的就地地点指示与阀门的实质地点符合。

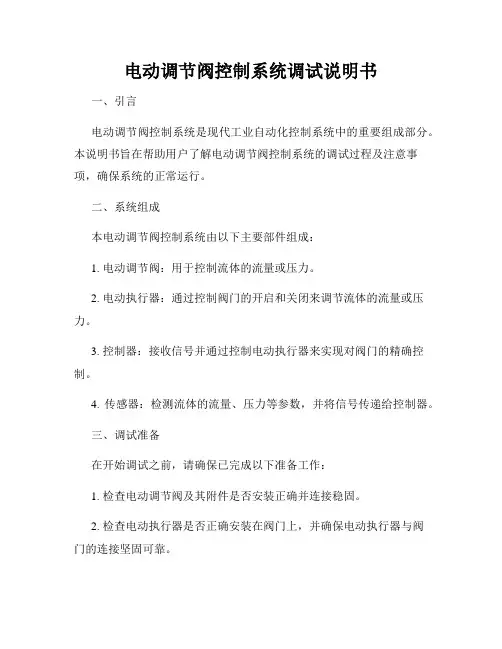

电动调节阀控制系统调试说明书一、引言电动调节阀控制系统是现代工业自动化控制系统中的重要组成部分。

本说明书旨在帮助用户了解电动调节阀控制系统的调试过程及注意事项，确保系统的正常运行。

二、系统组成本电动调节阀控制系统由以下主要部件组成：1. 电动调节阀：用于控制流体的流量或压力。

2. 电动执行器：通过控制阀门的开启和关闭来调节流体的流量或压力。

3. 控制器：接收信号并通过控制电动执行器来实现对阀门的精确控制。

4. 传感器：检测流体的流量、压力等参数，并将信号传递给控制器。

三、调试准备在开始调试之前，请确保已完成以下准备工作：1. 检查电动调节阀及其附件是否安装正确并连接稳固。

2. 检查电动执行器是否正确安装在阀门上，并确保电动执行器与阀门的连接坚固可靠。

3. 检查控制器及传感器的供电是否正常，并确保信号传输线路连接良好。

四、调试步骤1. 系统接通电源后，确保各部件正常工作，控制器显示正常。

2. 设定控制器的初始参数，包括比例增益、积分时间和微分时间。

3. 逐步开启控制器的自动调节功能，确保电动执行器能够根据设定值对阀门进行精确控制。

4. 使用合适的工具检测流体的流量、压力等参数，并根据实际需要对控制器参数进行微调，以实现更精确的控制效果。

5. 检查系统运行过程中是否存在噪音、泄漏等异常情况，如有必要，及时采取措施进行修复。

五、调试注意事项1. 调试过程中，应确保操作人员具备相关的技术知识和经验，以确保操作的安全性。

2. 在调试过程中，应密切监控系统的运行状况，及时发现并解决故障。

3. 调试完成后，应及时保存并备份调试参数，以备日后维护和调整之需。

4. 调试过程中如遇到无法解决的问题，请及时联系售后服务人员进行协助处理。

六、结论通过本调试说明书的指导，用户可以顺利完成电动调节阀控制系统的调试工作。

在调试过程中，需谨慎操作，确保系统的正常运行，以实现流体的精确控制。

如有任何疑问，请随时与我们联系，我们将提供最及时的技术支持和解决方案。

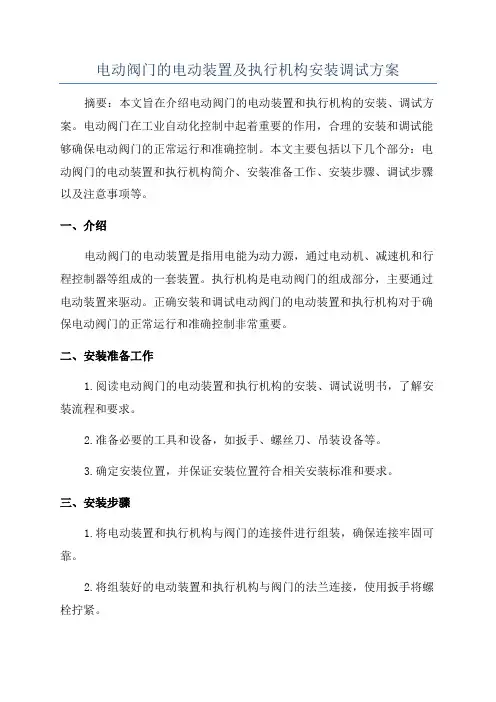

电动阀门的电动装置及执行机构安装调试方案摘要：本文旨在介绍电动阀门的电动装置和执行机构的安装、调试方案。

电动阀门在工业自动化控制中起着重要的作用，合理的安装和调试能够确保电动阀门的正常运行和准确控制。

本文主要包括以下几个部分：电动阀门的电动装置和执行机构简介、安装准备工作、安装步骤、调试步骤以及注意事项等。

一、介绍电动阀门的电动装置是指用电能为动力源，通过电动机、减速机和行程控制器等组成的一套装置。

执行机构是电动阀门的组成部分，主要通过电动装置来驱动。

正确安装和调试电动阀门的电动装置和执行机构对于确保电动阀门的正常运行和准确控制非常重要。

二、安装准备工作1.阅读电动阀门的电动装置和执行机构的安装、调试说明书，了解安装流程和要求。

2.准备必要的工具和设备，如扳手、螺丝刀、吊装设备等。

3.确定安装位置，并保证安装位置符合相关安装标准和要求。

三、安装步骤1.将电动装置和执行机构与阀门的连接件进行组装，确保连接牢固可靠。

2.将组装好的电动装置和执行机构与阀门的法兰连接，使用扳手将螺栓拧紧。

3.检查连接处是否漏气、漏油，如有问题及时修复。

4.安装好电动装置和执行机构后，进行配电线材的安装，确保接线正确。

5.连接电源并进行电路的接通测试，确保电动装置和执行机构正常工作。

四、调试步骤1.首先，对电动装置和执行机构进行开关量测试，确保在控制信号下能够正常开闭。

2.进行位置反馈测试，检查是否能够准确反馈阀门的开闭位置。

3.进行手动控制测试，使用调节手柄或控制按钮，观察阀门的开闭情况。

4.进行自动控制测试，将电动装置和执行机构连接到自动控制系统，通过远程控制阀门的开闭。

5.对各个控制方式下的开闭时间、稳定性等进行测试和调整。

五、注意事项1.在安装过程中，需要注意安全操作，避免事故的发生。

2.安装和调试过程中，应严格按照相关说明书和安装标准进行操作。

3.在安装位置选择上，应考虑到操作和维护的便利性。

4.定期对电动装置和执行机构进行维护和保养，确保其正常运行。

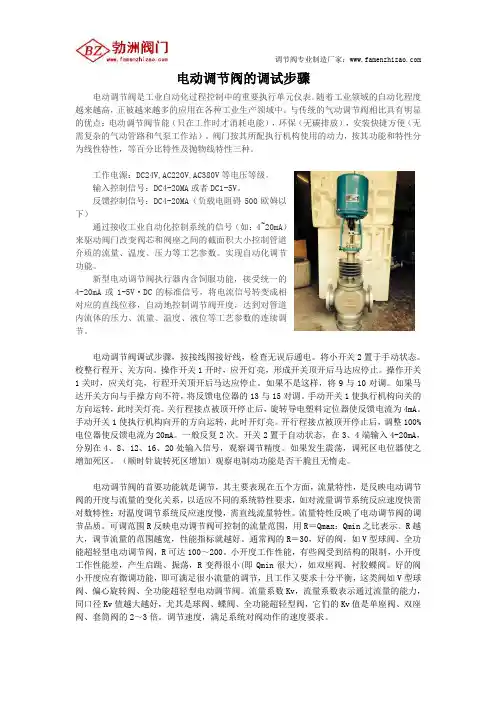

电动调节阀的调试步骤电动调节阀是工业自动化过程控制中的重要执行单元仪表。

随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。

与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。

阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。

工作电源：DC24V,AC220V,AC380V等电压等级。

输入控制信号：DC4-20MA或者DC1-5V。

反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。

实现自动化调节功能。

新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

电动调节阀调试步骤，按接线图接好线，检查无误后通电。

将小开关2置于手动状态。

校整行程开、关方向。

操作开关1开时，应开灯亮，形成开关顶开后马达应停止。

操作开关1关时，应关灯亮，行程开关顶开后马达应停止。

如果不是这样，将9与10对调。

如果马达开关方向与手操方向不符，将反馈电位器的13与15对调。

手动开关1使执行机构向关的方向运转，此时关灯亮。

关行程接点被顶开停止后，旋转导电塑料定位器使反馈电流为4mA。

手动开关1使执行机构向开的方向运转，此时开灯亮。

开行程接点被顶开停止后，调整100%电位器使反馈电流为20mA。

一般反复2次。

开关2置于自动状态，在3、4端输入4-20mA，分别在4、8、12、16、20处输入信号，观察调节精度。

如果发生震荡，调死区电位器使之增加死区。

（顺时针旋转死区增加）观察电制动功能是否干脆且无惰走。

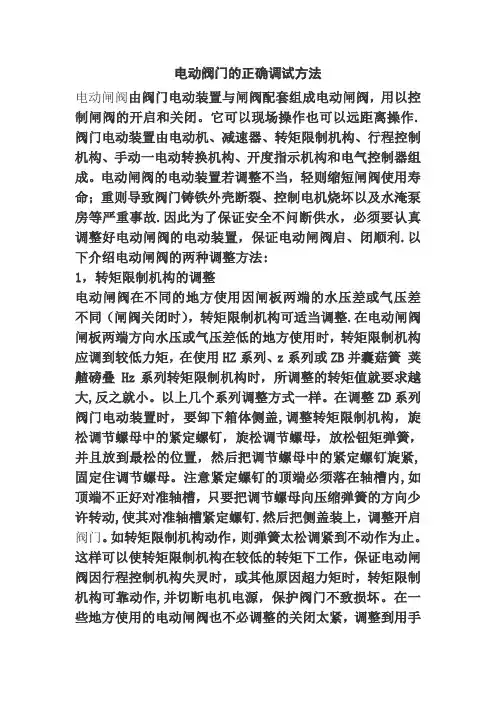

电动阀门的正确调试方法电动闸阀由阀门电动装置与闸阀配套组成电动闸阀，用以控制闸阀的开启和关闭。

它可以现场操作也可以远距离操作.阀门电动装置由电动机、减速器、转矩限制机构、行程控制机构、手动一电动转换机构、开度指示机构和电气控制器组成。

电动闸阀的电动装置若调整不当，轻则缩短闸阀使用寿命；重则导致阀门铸铁外壳断裂、控制电机烧坏以及水淹泵房等严重事故.因此为了保证安全不问断供水，必须要认真调整好电动闸阀的电动装置，保证电动闸阀启、闭顺利.以下介绍电动闸阀的两种调整方法:1，转矩限制机构的调整电动闸阀在不同的地方使用因闸板两端的水压差或气压差不同（闸阀关闭时），转矩限制机构可适当调整.在电动闸阀闸板两端方向水压或气压差低的地方使用时，转矩限制机构应调到较低力矩，在使用HZ系列、z系列或ZB并囊菇簧荚齄磅叠 Hz系列转矩限制机构时，所调整的转矩值就要求越大,反之就小。

以上几个系列调整方式一样。

在调整ZD系列阀门电动装置时，要卸下箱体侧盖,调整转矩限制机构，旋松调节螺母中的紧定螺钉，旋松调节螺母，放松钮矩弹簧，并且放到最松的位置，然后把调节螺母中的紧定螺钉旋紧,固定住调节螺母。

注意紧定螺钉的顶端必须落在轴槽内,如顶端不正好对准轴槽，只要把调节螺母向压缩弹簧的方向少许转动,使其对准轴槽紧定螺钉.然后把侧盖装上，调整开启阀门。

如转矩限制机构动作，则弹簧太松调紧到不动作为止。

这样可以使转矩限制机构在较低的转矩下工作，保证电动闸阀因行程控制机构失灵时，或其他原因超力矩时，转矩限制机构可靠动作,并切断电机电源，保护阀门不致损坏。

在一些地方使用的电动闸阀也不必调整的关闭太紧，调整到用手动关紧后再松回半圈(或一圈）位置为好．（或不漏水或气时为好）当电动闸阀安装在出水水压差（或气压差）大的地方使用时，转矩限制机构应调到适当的开启和关闭的力矩。

如安装在水泵房的出水闸阀，在水泵起动后，闸阀未开启时出水压力较大,此时出水闸阀121径越大，开启闸阀所用的力矩越大。

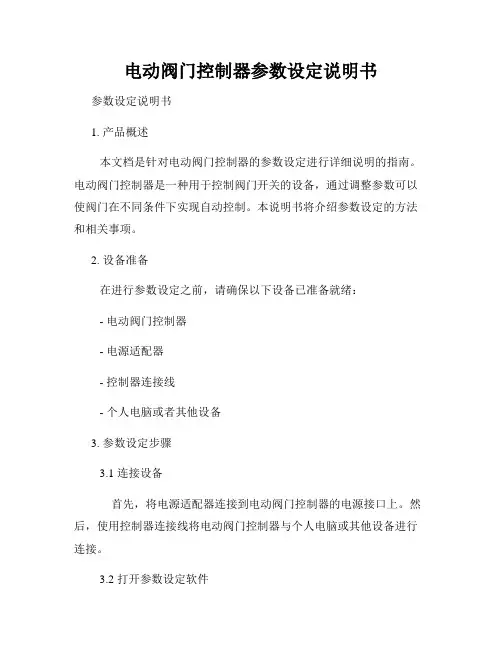

电动阀门控制器参数设定说明书参数设定说明书1. 产品概述本文档是针对电动阀门控制器的参数设定进行详细说明的指南。

电动阀门控制器是一种用于控制阀门开关的设备，通过调整参数可以使阀门在不同条件下实现自动控制。

本说明书将介绍参数设定的方法和相关事项。

2. 设备准备在进行参数设定之前，请确保以下设备已准备就绪：- 电动阀门控制器- 电源适配器- 控制器连接线- 个人电脑或者其他设备3. 参数设定步骤3.1 连接设备首先，将电源适配器连接到电动阀门控制器的电源接口上。

然后，使用控制器连接线将电动阀门控制器与个人电脑或其他设备进行连接。

3.2 打开参数设定软件在个人电脑上打开参数设定软件，并确保软件已经与电动阀门控制器建立连接。

如果尚未连接，请根据软件的操作指南进行设置。

3.3 进入参数设定模式在软件中选择参数设定模式，并将其与电动阀门控制器进行同步。

此时，您将可以看到相关参数的列表以及其当前的设定值。

3.4 调整参数在列表中选择您希望调整的参数，并进行相应的修改。

不同的参数可能有不同的取值范围和单位，请根据具体需求进行设定。

注意，不正确的参数设定可能会导致阀门的异常行为或不正常工作。

3.5 保存参数设定在完成参数调整后，请将其保存到电动阀门控制器中。

有些软件可能需要您手动保存，而其他软件可能会在您关闭参数设定模式时自动保存。

4. 参数设定注意事项- 在进行参数设定之前，请确保您已经了解了相关的技术要求和操作规范。

如果对此不确定，请咨询专业人士或查阅相关文档。

- 在设定参数时，请仔细阅读每个参数的说明以及其可能的影响。

不正确的参数设定可能会导致设备故障或安全风险。

- 在参数设定完成后，请务必进行测试和验证，以确保设备按照预期运行。

- 如果您对某个参数的设定值不确定，可以先选择默认值或推荐值，然后进行后续的调整。

5. 总结本参数设定说明书介绍了电动阀门控制器的参数设定方法和相关事项。

通过正确的参数设定，您可以使电动阀门控制器适应不同的场景和要求，实现自动控制和操作便利。

电动阀门控制系统调试说明书1.系统概述电动阀门控制系统是一种用于控制阀门开关的自动化设备。

本系统采用电动执行器与阀门相连，通过控制电动执行器的运行来实现阀门的开关控制。

本说明书将详细介绍系统的调试步骤与注意事项。

2.调试步骤2.1 系统参数设置在进行调试之前，首先需要设置系统参数。

包括电动执行器的动作速度、动作力矩以及开关程度等参数。

根据实际需求，合理设置这些参数能够保证阀门的准确控制。

参数设置的具体方法可以参考附带的使用手册。

2.2 电源连接与电气设备检查将电动阀门控制系统与电源连接，并确保电源电压符合设备要求。

注意检查电气设备的接线是否正确，避免短路等安全问题的发生。

2.3 信号源配置调试之前需要配置一个信号源，用于发送控制信号。

根据系统的通信协议，设置好信号源的参数，包括通信协议、通信地址等。

确保信号源与控制系统能够正常通信。

2.4 执行器定位执行器定位是调试的重要步骤之一。

通过控制信号发送到执行器，使执行器达到预定的位置。

调试人员可以通过观察执行器的位置反馈信号，来判断执行器的准确性。

2.5 动作测试在执行器定位之后，进行动作测试。

通过发送开闭指令，控制执行器的运行，观察阀门的开闭情况。

根据实际情况，调整参数以达到准确的阀门控制。

2.6 故障检测与排除如果在调试的过程中发现故障，应立即停止调试并进行故障检测与排除。

常见的故障包括执行器无法运行、阀门卡死等。

根据故障现象，进行逐步排除，确保系统正常运行。

3.注意事项3.1 安全注意在进行电动阀门控制系统的调试过程中，需注意电源的安全使用。

避免电源电压过高导致设备损坏或人身伤害的发生。

同时，注意阀门安装的稳固性，避免阀门脱落或松动造成安全隐患。

3.2 参数设置合理设置系统参数对于阀门的准确控制至关重要。

调试时应根据实际情况进行调整，并进行多次测试以验证参数的准确性。

3.3 故障处理在调试过程中，如果发生故障应及时停止操作，并进行故障检测与排除。

电动门调试方法及注意事项-CAL-FENGHAI.-(YICAI)-Company One1电动门调整作业程序、调试方法一、外观检查：电动阀门及配电箱应完好无损、无锈蚀和划迹，电机上铭牌标志应清楚并符合设计。

配电箱内的断路器、接触器及热继电器应符合设计且满足电机容量的要求。

并具放完电缆接好线。

二、绝缘检查及电机检查：1、绝缘检查：电机绝缘应大于0.5MΩ（用500V兆欧表）。

2、电机检查：电机线圈三相电阻应平衡（万用表）。

三、阀门检查：检查阀门内部限位机构有无缺损、锈死现象，位置开关动作可靠。

并在机务研磨班的配合下，检查阀门在手动开、关阀门时有无卡涩现象。

四、操作回路试验：1、认真审阅设计院的相关图纸，根据图纸的要求对控制回路进行检查校线，并检查每根连接导线是否连接牢固、可靠。

2、检查电动阀门配电箱〔抽屉〕内的断路器是否符合设计要求，并根据电机的额定电流调整热继电器的电流值。

3、合上控制回路电源（断开动力回路电源），〔将有抽屉送至工作位置〕将位置开关选至就地，试验操作回路动作是否正确（包括开、关控制回路，开、关闭锁回路，闪光回路，灯回路，过力矩闭锁保护）；再将位置开关选至远操位置，在集控室内DCS上操作（包括开、关控制回路，信号反馈回路，过力矩闭锁保护）。

五、动力回路试验及阀门调整：1、合上控制回路及动力回路电源，〔将有抽屉送至工作位置〕将位置开关选至就地，手动阀门至中间位置，操作开阀或关阀按钮检查电机及阀门转向是否正确。

2、将关阀力矩调至最小，操作关阀按钮，将阀门关至关力矩动作，在研磨班人员的配合下，往开方向行走1－圈，此时调整关中断使其动作。

再根据阀门所处系统将关力矩调整到合适位置（一般高压系统调至7－9位置；低压系统调至5－7位置）。

3、将开力矩调至最小，操作开阀按钮，将阀门开至开力矩即要动即作即可，检查阀杆开度与阀门行程是否合适，检查合适后，再往关方向行走1-2圈，此时调整开中断使其动作，再将开力矩调至大于关力矩值1-2的位置。

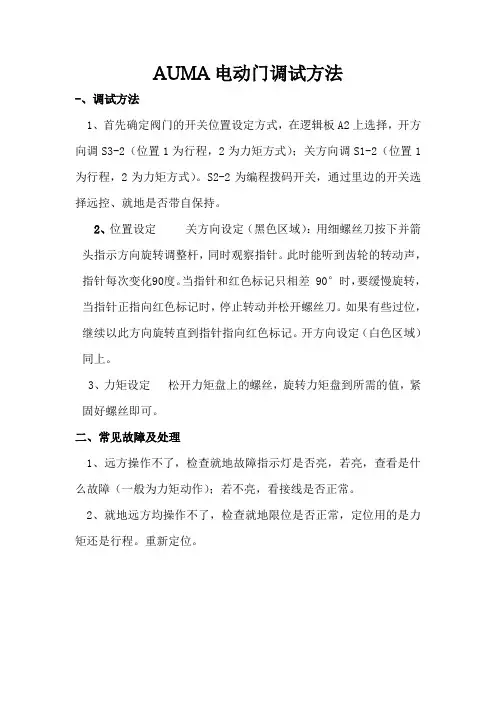

AUMA电动门调试方法
-、调试方法
1、首先确定阀门的开关位置设定方式，在逻辑板A2上选择，开方向调S3-2（位置1为行程，2为力矩方式）；关方向调S1-2（位置1为行程，2为力矩方式）。

S2-2为编程拨码开关，通过里边的开关选择远控、就地是否带自保持。

2、位置设定关方向设定（黑色区域）：用细螺丝刀按下并箭头指示方向旋转调整杆，同时观察指针。

此时能听到齿轮的转动声，指针每次变化90度。

当指针和红色标记只相差90°时，要缓慢旋转，当指针正指向红色标记时，停止转动并松开螺丝刀。

如果有些过位，继续以此方向旋转直到指针指向红色标记。

开方向设定（白色区域）同上。

3、力矩设定松开力矩盘上的螺丝，旋转力矩盘到所需的值，紧固好螺丝即可。

二、常见故障及处理
1、远方操作不了，检查就地故障指示灯是否亮，若亮，查看是什么故障（一般为力矩动作）；若不亮，看接线是否正常。

2、就地远方均操作不了，检查就地限位是否正常，定位用的是力矩还是行程。

重新定位。

电动闸阀限位调整方法
电动闸阀是一种常用的控制设备，用于管道流体的开关和调节。

限位调整是保
证电动闸阀顺利运行的关键步骤，下面将介绍一种常用的电动闸阀限位调整方法。

首先，确保电动闸阀处于关闭状态。

关闭管道上的阀门，并切断电动闸阀的电源。

接下来，通过手动装置或操作工具，将电动闸阀的手轮转动至阀门关闭位置。

如果存在行程开度指示器，将手轮转至指示器显示的关闭位置。

然后，打开电动闸阀的电源。

确保电动阀门控制系统工作正常，检查供电电源、仪表和信号线路是否正常连接。

现在，通过操作控制系统，使电动闸阀打开到所需的开启位置。

可以通过控制
系统上的按钮、开关或操作界面来实现。

同时，观察电动闸阀的行程开度指示器或位置传感器，确保其与实际开度一致。

如果不一致，可以通过控制系统调整行程开度，直到与实际开度相匹配。

最后，测试电动闸阀的开关动作是否正常。

可以通过控制系统进行多次开关操作，观察阀门的打开和关闭动作是否准确，是否存在卡滞或异常情况。

总的来说，电动闸阀的限位调整方法包括关闭阀门、调整手轮位置、打开电源、调整开启位置、检查开度指示器和测试开关动作。

通过以上步骤，可以确保电动闸阀在控制系统的准确控制下正常运行。

电动排烟阀的联动调试方法电动排烟阀的联动调试方法是确保排烟系统正常运行的关键步骤之一。

以下是一个详细精确的创作，包括了联动调试方法的内容：1. 确认电动排烟阀的安装位置：首先，需要确认电动排烟阀的安装位置是否符合设计要求。

检查阀门是否正确安装在排烟管道上，并且与其他设备（如火灾报警系统）的连接是否正确。

2. 检查电源连接：检查电动排烟阀的电源连接是否正确。

确保电源线正确连接到电动排烟阀的电源端子，并且电源线的绝缘是否完好。

使用万用表检测电源电压，确保电压稳定在设定值范围内。

3. 联动控制信号连接：排烟系统通常与其他设备（如火灾报警系统）联动工作。

检查联动控制信号线的连接是否正确，确保信号线的绝缘完好，并且接线端子紧固可靠。

使用万用表检测联动控制信号的电压，确保信号正常传输。

4. 调试联动控制逻辑：根据设计要求，调试联动控制逻辑。

例如，在火灾报警系统触发火警信号时，电动排烟阀应自动打开。

通过模拟火警信号，观察电动排烟阀的动作情况，确保联动控制逻辑正确。

5. 调试阀门运行参数：调试电动排烟阀的运行参数，如开启时间、关闭时间和开启角度等。

根据设计要求，使用控制器或调节阀门控制软件，逐步调整阀门的运行参数，以确保阀门的开启和关闭动作平稳可靠。

6. 进行功能测试：完成联动调试后，进行功能测试以验证电动排烟阀的正常工作。

通过模拟不同情况，如火警信号、手动操作等，观察电动排烟阀的动作情况，并检查排烟系统的排烟效果是否符合设计要求。

7. 记录和整理调试结果：在联动调试过程中，及时记录每个步骤的调试结果，包括参数调整值、观察到的现象和问题等。

整理这些调试结果，以备后续参考和问题处理。

总结：电动排烟阀的联动调试方法包括确认安装位置、检查电源连接、联动控制信号连接、调试联动控制逻辑、调试阀门运行参数、进行功能测试和记录整理调试结果等步骤。

这些步骤将确保电动排烟阀能够正常联动工作，提供可靠的排烟系统。

AUTORK(ROTORK)电动门调试标准步骤1、检查接线2、始终注意屏幕有无报警3、检查阀门机械位置指示器与电动头位置指示器、液晶显示等是否一致4、观察阀门手动或电动动作正常，无异常现象。

5、检查初级菜单：关阀方向（一般顺时针关C）、关阀方式（一般限位关LC）、开阀方式（一般限位开LO）、关阀力矩（TC推荐80%以上）、开阀力矩（TO 推荐80%以上）6、定全关位：阀门动作至全关位，直行程用手感确定全关后再回转1/8手轮定为全关位。

注意关阀必须要关紧但又不至于让力矩动作，或太紧导致热态后易卡死。

7、定全开位：阀门动作至全开位，直行程用手感确定全开后再回转1/4手轮定为全开位。

8、角行程需进入执行机构里面确定阀是否真实关到位、开到位；连杆长度是否合适。

9、二级菜单一般定为默认值，不推荐改变。

关到位r1-CL-0%-NO，开到位r2-OP-99%-NO，远控位r3-rE-20%-NO，故障r4-AA-20%-NO。

ROTORK开关阀的所有的设置步骤：第一步：先检查接线是否正确，以及现场阀门情况。

ROTORK开关阀一般情况接线方式：接电源：1，2，3；E：地线。

短接：4，36短接：5，34 (为点动：触点，即按钮按下接通；)短接，长信号（即按钮一直按下，只需将线接到5号端子上，34号端子空着不接线）不短接。

注：点动：如果铭牌是总线控制的当作开关型用就不需要短接。

如果要将总线型改为开关型，则必须将OD（远程控制源）设定成RE。

关阀：5，33 开阀：5，355公共端反馈：①关到位：6、7；②开到位：8、9。

42，43（或42、44）：接远程或者就地线。

（远程和就地，只需要接一组）可以旋动红设按钮（例如红色按钮打到就地，若再用万用表测量42、43，万用表有蜂鸣声，说明这一组是就地。

）10、11，12、13：接故障报警，这两组可任意接一组线（根据用户要求）。

所有参数设定完毕后用万用表指针短接一下34和33号端子，就可实现远程控制。

电动温控阀操作方法电动温控阀是一种通过电动机驱动，实现温度控制的设备。

它主要由温控阀主体、电动执行机构和温度传感器组成。

通过调节电动执行机构的开度，控制介质的流量，从而实现温度的调节。

电动温控阀的操作方法如下：1. 设置温度范围：首先，要根据需要将温控阀的温度范围设定在合适的范围内。

通常，温控阀的温度范围可以通过控制面板上的旋钮或按钮进行设置。

在旋钮或按钮上，一般会有一个温度显示屏，可以通过旋转或按压来设定所需的温度范围。

2. 调节温度：设定好温度范围后，可以通过旋钮或按钮来调节所需的温度。

一般来说，旋钮逆时针旋转会降低温度，顺时针旋转则会升高温度。

在调节温度的过程中，可以通过温度显示屏上的数字来查看当前温度的变化。

3. 启动温控阀：设置好温度后，可以通过控制面板上的启动按钮来启动电动温控阀。

启动后，电动执行机构会根据温度传感器检测到的实时温度信号，调节阀门的开度，控制介质的流量，使温度保持在设定的范围内。

4. 停止温控阀：如果需要停止电动温控阀的工作，可以通过控制面板上的停止按钮来实现。

停止后，电动执行机构将停止调节阀门的开度，介质的流量也将停止。

需要注意的是，在操作电动温控阀时，应该注意以下几个方面：1. 温控阀的正确设置：在使用电动温控阀之前，应该先确保温度范围的设定合理，并且所设定的温度范围在阀门的工作范围内。

2. 温度调节的适度：在调节温度时，应该根据实际需要来合理调节，避免频繁的调节或过度调节，以免对设备造成不必要的损坏。

3. 温度传感器的正确安装：温度传感器的位置和安装方式对于温控阀的工作效果至关重要。

应该确保温度传感器可以准确地感知到所需的温度，避免位置不当或被外界因素干扰。

4. 检查阀门和执行机构的工作状态：定期检查阀门和执行机构的工作状态，确保运行正常，如发现问题应及时进行维修或更换。

以上就是电动温控阀的操作方法，通过合理的设置和调节，它可以在各种需要温度控制的场合中发挥重要的作用，提高工作效率和控制精度。

电动慢开阀操作方法
电动慢开阀是一种自动控制阀门的设备，用于调节流体的流量。

其操作方法如下：
1. 首先确认电源已接通，开启电动慢开阀的电源开关。

2. 按下手动/自动切换开关，选择手动模式或自动模式。

在手动模式下，阀门的开关将由操作人员手动控制；在自动模式下，阀门的开关将由仪表或控制系统自动控制。

3. 如果选择手动模式，操作人员需要手动旋转慢开阀上的手动开关，来控制阀门的开关。

通常，顺时针旋转可以打开阀门，逆时针旋转可以关闭阀门。

4. 如果选择自动模式，阀门的开合将由仪表或控制系统自动控制。

操作人员需要在仪表或控制系统上设定阀门的开度或流量，然后启动自动控制功能。

5. 当阀门达到设定的开度或流量时，电动慢开阀会自动停止开关操作，保持阀门在设定的位置。

6. 如果需要停止阀门的开关操作，可以按下停止按钮或关闭电源开关，将阀门停在当前位置。

需要注意的是，具体的操作方法可能会因不同的设备和厂家而有所差异，使用时
应仔细阅读设备的说明书，按照相关的操作规程进行操作。

另外，为了保证操作的安全性，尽量遵循操作手册中的要求，并避免在运行时做出过快或过慢的阀门操作。
