9气体和蒸汽的流动(流体)解析

工程热力学-第四版思考题答案(完整版)(沈维道)(高等教育出版社)工程热力学第四版沈维道 思考题 完整版第1章 基本概念及定义1.闭口系与外界无物质交换，系统内质量将保持恒定，那么，系统内质量保持恒定的热力系一定是闭口系统吗?答：否。

当一个控制质量的质量入流率与质量出流率相等时（如稳态稳流系统），系统内的质量将保持恒定不变。

2.有人认为，开口系统中系统与外界有物质交换，而物质又与能量不可分割，所以开口系不可能是绝热系。

这种观点对不对，为什么? 答：不对。

“绝热系”指的是过程中与外界无热量交换的系统。

热量是指过程中系统与外界间以热的方式交换的能量，是过程量，过程一旦结束就无所谓“热量”。

物质并不“拥有”热量。

一个系统能否绝热与其边界是否对物质流开放无关。

⒊平衡状态与稳定状态有何区别和联系，平衡状态与均匀状态有何区别和联系? 答：“平衡状态”与“稳定状态”的概念均指系统的状态不随时间而变化，这是它们的共同点；但平衡状态要求的是在没有外界作用下保持不变；而平衡状态则一般指在外界作用下保持不变，这是它们的区别所在。

⒋倘使容器中气体的压力没有改变，试问安装在该容器上的压力表的读数会改变吗？在绝对压力计算公式中，当地大气压是否必定是环境大气压?答：可能会的。

因为压力表上的读数为表压力，是工质真实压力与环境介质压力之差。

环境介质压力，譬如大气压力，是地面以上空气柱的重量所造成的，它随着各地的纬度、高度和气候条件不同而有所变化，因此，即使工质的绝对压力不变，表压力和真空度仍有可能变化。

“当地大气压”并非就是环境大气压。

准确地说，计算式中的P b 应是“当地环境介质”的压力，而不是随便任何其它意义上的“大气压力”，或被视为不变的“环境大气压力”。

⒌温度计测温的基本原理是什么?答：温度计对温度的测量建立在热力学第零定律原理之上。

它利用了“温度是相互热平衡的系统所具有的一种同一热力性质”，这一性质就是“温度”的概念。

第七章气体及蒸汽的流动思考、判断、证明、简答题(1) 流动过程中摩擦是不可避免的，研究定熵流动有何实际意义和理论价值。

解：实际流动过程都是不可逆的，势差、摩擦等不可逆因素都是不可避免的，而且不可逆因素的种类及程度是多种多样的。

因此，不可能直接从不可逆的实际流动过程的研究中，建立具有普遍意义的基本关系式。

流动问题的热力学分析方法，是暂且不考虑摩擦等不可逆因素，在完全可逆的理想条件下，建立具有普遍意义的基本关系式，然后，再根据实际工况加以修正。

“可逆”是纯理想化的假定条件。

采用可逆的假定，虽然是近似的，但也是合理的。

这不仅使应用数学工具来分析流动过程成为可能，而且，其分析结论为比较实际流动过程的完善程度，建立了客观的标准，具有重要的理论意义和实用价值。

(2) 喷管及扩压管的基本特征是什么？解：不能单从变截面管道的外形，即不能单从截面变化规律，来判断是喷管还是扩压管。

一个变截面管道，究竟是喷管还是扩压管，是根据气流在管道中的流速及状态参数的变化规律来定义的。

使流体压力下降、流速提高的管道称为喷管；反之，使流体压力升高、流速降低的管道称为扩压管。

对于喷管必定满足下列条件：d c＞0；d p＜0；d v＞0；d h＜0对于扩压管则必定满足：d c＜0；d p＞0；d v＜0；d h＞0(3) 在变截面管道中的定熵流动，判断d v/v与d c/c究竟是哪个大的决定因素是什么？解：连续方程的微分关系式为d A/A=d v/v -d c/c上式表明通道截面的相对变化率必须等于比容相对变化率与流速相对变化率之差值，否则就会破坏流动的连续性。

例如，当d v/v＞d c/c时，气体的膨胀速率大于气流速度的增长率，这时截面积必须增大，应当有d A/A＞0，否则就会发生气流堵塞的现象。

同理，当d v/v＜d c/c时，必须有d A/A＜0，否则就会出现断流的现象。

显然，如果破坏了流动的连续性，也就破坏了流动的稳定性。

所以，稳定流动必须满足连续方程。

工程热力学名词解释专题注：参考哈工大的工程热力学和西交大的工程热力学第一章——基本概念1、闭口系统：热力系与外界无物质交换的系统。

2、开口系统：热力系与外界有物质交换的系统。

3、绝热系统：热力系与外界无热量交换的系统。

4、孤立系统：热力系与外界有热量交换的系统。

5、热力平衡状态：热力系在没有外界作用的情况下其宏观性质不随时间变化的状态。

6、准静态过程：如果造成系统状态改变的不平衡势差无限小，以致该系统在任意时刻均无限接近于某个平衡态，这样的过程称为准静态过程7、热力循环：热力系从某一状态开始，经历一系列中间状态后，又回复到原来状态。

8、系统储存能：是指热力学能、宏观动能、和重力位能的总和。

9、热力系统：根据所研究问题的需要，把用某种表面包围的特定物质和空间作为具体指定的热力学的研究对象，称之为热力系统。

第二章——热力学第一定律1、热力学第一定律：当热能与其他形式的能量相互转换时，能的总量保持不变。

或者，第一类永动机是不可能制成的。

2、焓：可以理解为由于工质流动而携带的、并取决于热力状态参数的能量，即热力学能与推动功的总和。

3、技术功：技术上可资利用的功，是稳定流动系统中系统动能、位能的增量与轴功三项之和4、稳态稳流：稳定流动时指流道中任何位置上的流体的流速及其他状态参数都不随时间而变化流动。

第三章——热力学第二定律1、可逆过程：系统经过一个过程后，如果使热力系沿原过程的路线反向进行并恢复到原状态，将不会给外界留下任何影响。

2、热力学第二定律：克劳修斯表述：不可能把热从低温物体转移到高温物体而不引起其他变化。

开尔文普朗克表述：不可能从单一热源吸热而使之全部转变为功。

3、可用能与不可用能：可以转变为机械功的那部分热能称为可用能，不能转变为机械功的那部分热能称为不可用能。

4、熵流：热力系和外界交换热量而导致的熵的流动量5、熵产：由热力系内部的热产引起的熵的产生。

6、卡诺定理:工作再两个恒温热源（1T和2T）之间的循环，不管采用什么工质，如果是可逆的，其热效率均为121TT，如果不是可逆的，其热效率恒小于121TT。

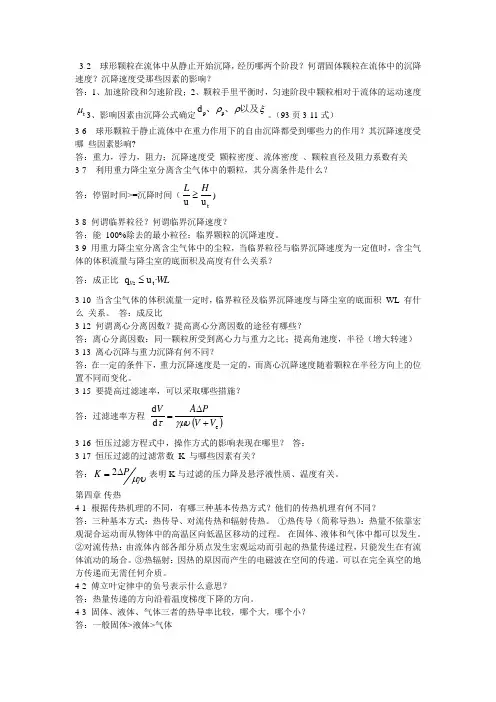

3-2 球形颗粒在流体中从静止开始沉降，经历哪两个阶段？何谓固体颗粒在流体中的沉降速度？沉降速度受那些因素的影响？答：1、加速阶段和匀速阶段；2、颗粒手里平衡时，匀速阶段中颗粒相对于流体的运动速度t μ3、影响因素由沉降公式确定ξρρ以及、、p p d 。

（93页3-11式）3-6 球形颗粒于静止流体中在重力作用下的自由沉降都受到哪些力的作用？其沉降速度受哪 些因素影响?答：重力，浮力，阻力；沉降速度受 颗粒密度、流体密度 、颗粒直径及阻力系数有关 3-7 利用重力降尘室分离含尘气体中的颗粒，其分离条件是什么？答：停留时间>=沉降时间（tu u H L ≥) 3-8 何谓临界粒径？何谓临界沉降速度？答：能 100%除去的最小粒径；临界颗粒的沉降速度。

3-9 用重力降尘室分离含尘气体中的尘粒，当临界粒径与临界沉降速度为一定值时，含尘气 体的体积流量与降尘室的底面积及高度有什么关系？答：成正比 W L V ·u q t s ≤3-10 当含尘气体的体积流量一定时，临界粒径及临界沉降速度与降尘室的底面积 WL 有什么 关系。

答：成反比3-12 何谓离心分离因数？提高离心分离因数的途径有哪些？答：离心分离因数：同一颗粒所受到离心力与重力之比；提高角速度，半径（增大转速） 3-13 离心沉降与重力沉降有何不同？答：在一定的条件下，重力沉降速度是一定的，而离心沉降速度随着颗粒在半径方向上的位置不同而变化。

3-15 要提高过滤速率，可以采取哪些措施？答：过滤速率方程 ()e d d V V P A V +∆=γμυτ 3-16 恒压过滤方程式中，操作方式的影响表现在哪里？ 答：3-17 恒压过滤的过滤常数 K 与哪些因素有关？ 答：μγυP K ∆=2表明K 与过滤的压力降及悬浮液性质、温度有关。

第四章 传热4-1 根据传热机理的不同，有哪三种基本传热方式？他们的传热机理有何不同？答：三种基本方式：热传导、对流传热和辐射传热。

1.第一章 基本概念及定义 2.热能动力装置：从燃料燃烧中得到热能，以及利用热能所得到动力的整套设备（包括辅助设备）统称热能动力装置。

3.工质：热能和机械能相互转化的媒介物质叫做工质，能量的转换都是通过工质状态的变化实现的。

4.高温热源：工质从中吸取热能的物系叫热源，或称高温热源。

5.低温热源：接受工质排出热能的物系叫冷源，或称低温热源。

6.热力系统：被人为分割出来作为热力学分析对象的有限物质系统叫做热力系统。

7.闭口系统：如果热力系统与外界只有能量交换而无物质交换，则称该系统为闭口系统。

（系统质量不变） 8.开口系统：如果热力系统与外界不仅有能量交换而且有物质交换，则称该系统为开口系统。

（系统体积不变） 9.绝热系统：如果热力系统和外界间无热量交换时称为绝热系统。

（无论开口、闭口系统，只要没有热量越过边界） 10.孤立系统：如果热力系统和外界既无能量交换又无物质交换时，则称该系统为孤立系统。

11.表压力：工质的绝对压力>大气压力时，压力计测得的差数。

12.真空度：工质的绝对压力<大气压力时，压力计测得的差数，此时的压力计也叫真空计。

13.平衡状态：无外界影响系统保持状态参数不随时间而改变的状态。

充要条件是同时到达热平衡和力平衡。

14.稳定状态：系统参数不随时间改变。

（稳定未必平衡） 15.准平衡过程(准静态过程)：过程进行的相对缓慢，工质在平衡被破环后自动恢复平衡所需的时间很短，工质有足够的时间来恢复平衡，随时都不致显著偏离平衡状态，那么这样的过程就称为准平衡过程。

它是无限接近于平衡状态的过程。

16.可逆过程：完成某一过程后，工质沿相同的路径逆行回复到原来的状态，并使相互作用所涉及的外界亦回复到原来的状态，而不留下任何改变。

可逆过程=准平衡过程+没有耗散效应（因摩擦机械能转变成热的现象）。

17.准平衡与可逆区别：准平衡过程只着眼工质内部平衡;可逆过程是分析工质与外界作用产生的总效果，不仅要求工质内部平衡，还要求工质与外界作用可以无条件逆复。

第九章气体和蒸汽的流动1．基本概念稳态稳流：稳态稳流是指开口系统内每一点的热力学和力学参数都不随时间而变化的流动，但在系统内不同点上，参数值可以不同。

为了简化起见，可认为管道内垂直于轴向的任一截面上的各种参数都均匀一致，流体参数只沿管道轴向或流动方向发生变化。

音速：音速是微小扰动在物体中的传播速度。

定熵滞止参数：将具有一定速度的流体在定熵条件下扩压，使其流速降低为零，这时气体的参数称为定熵滞止参数。

减缩喷管：当进入喷管的气体是M < 1的亚音速气流时，这种沿着气体流动方向喷管截面积逐渐缩小的喷管称为渐缩喷管。

渐扩喷管：当进入喷管的气体是M > 1的超音速气流时，这种沿气流方向喷管截面积逐渐扩大的喷管称为渐扩喷管。

缩放喷管：如需要将M < 1的亚音速气流增大到M > 1的超音速气流，则喷管截面积应由d f < 0逐渐转变为d f > 0，即喷管截面积应由逐渐缩小转变为逐渐扩大，这种喷管称为渐缩渐扩喷管，或简称缩放喷管，也称拉伐尔（Laval）喷管。

临界参数：在渐缩渐扩喷管中，收缩部分为亚音速范围，而扩张部分为超音速范围。

收缩与扩张之间的最小截面处称为喉部，此处M＝1，d f = 0。

该截面称为临界截面，具有最小截面积f min，相应的各种参数都称为临界值，如临界压力p c、临界温度T c、临界比体积v c、临界流速c c等。

应予注意，临界流速c c为临界截面处的当地音速。

节流：节流过程是指流体（液体、气体）在管道中流经阀门、孔板或多孔堵塞物等设备时，由于局部阻力，使流体压力降低的一种特殊流动过程。

这些阀门、孔板或多孔堵塞物称为节流元件。

若节流过程中流体与外界没有热量交换，称为绝热节流，常常简称为节流。

在热力设备中，压力调节、流量调节或测量流量以及获得低温流体等领域经常利用节流过程，而且由于流体与节流元件换热极少，可以认为是绝热节流。

冷效应区：在转回曲线与温度纵轴围成的区域内所有等焓线上的点恒有μj > 0，发生在这个区域内的绝热节流过程总是使流体温度降低，称为冷效应区。

第七章 气体的流动(Gas Flow)第一节 气体在喷管和扩压管中的流动主题1：喷管和扩压管的断面变化规律一、稳定流动基本方程气体在喷管和扩压管中的流动过程作可逆绝热过程，气体流动过程所依据的基本方程式有：连续性方程式、能量方程式、及状态方程式。

１、连续性方程连续性方程反映了气体流动时质量守恒的规律。

定值=⋅=vf mg ω写成微分形式ggd v dv f df ωω-=7-1它给出了流速、截面面积和比容之间的关系。

连续性方程从质量守恒原理推得，所以普遍适用于稳定流动过程，即不论流体的性质如何（液体和气体），或过程是否可逆。

２、能量方程能量方程反映了气体流动时能量转换的规律。

由式（3-8），对于喷管和扩压管中的稳定绝热流动过程，212122)(21h h g g -=-ωω 写成微分形式dh d g -=221ω7-2３、过程方程过程方程反映了气体流动时的状态变化规律。

对于绝热过程，在每一截面上，气体基本热力学状态参数之间的关系：定值=k pv写成微分式0=+vdv k p dp 7-3二、音速和马赫数音速是决定于介质的性质及介质状态的一个参数，在理想气体中音速可表示为kRT kpv a ==7-4因为音速的大小与气体的状态有关，所以音速是指某一状态的音速，称为当地音速。

流速与声速的比值称为马赫数：M ag=ω 7-5利用马赫数可将气体流动分类为：m 2g v 222图7-1管道稳定流动示意图亚声速流动：1<M a g <ω超声速流动：1>M a g >ω 临界流动： 1=Ma g =ω三、促使气体流速变化的条件 1、力学条件由式（3-5），对于开口系统可逆稳定流动过程，能量方程⎰-∆=21vdp h q 或 vdp dh q -=δ，式中0=q δ所以 vdp dh = 7-6 联合（7-2）和（7-6）vdp d g g -=ωω7-7由式7-7可见，气体在流动中流速变化与压力变化的符号始终相反，表明气流在流动中因膨胀而压力下降时，流速增加；如气流被压缩而压力升高时，则流速必降低。

蒸汽发生器倒u型管内液体流动原理蒸汽发生器倒U型管内液体流动原理解析1. 引言蒸汽发生器是一种常见的设备，用于将液体转变为汽体。

在蒸汽发生器中，液体在倒U型管内流动，而倒U型管的存在对流动起到了重要影响。

本文将从浅入深，逐步解释蒸汽发生器倒U型管内液体流动的相关原理。

2. 流体力学基础知识在深入理解蒸汽发生器倒U型管内液体流动之前，我们需要了解一些基本的流体力学知识。

•流体的特性：流体有流动性、没有固定形状和体积，分为液体和气体。

•流体的压力：流体的压力是由分子间相互碰撞产生的。

在重力作用下，流体的压力随着深度的增加而增加。

•流体的流动方式：流体可以通过管道内的流动方式分为层流和湍流。

层流是指流体在管道内呈现平行分层的流动状态，而湍流则是乱流的状态。

3. 蒸汽发生器倒U型管内液体流动原理倒U型管的作用倒U型管在蒸汽发生器中扮演了重要角色。

它的存在可以用来实现以下几个功能：•热交换：通过倒U型管，热量可以从高温蒸汽传递给冷却的液体，实现热量的交换。

•气液分离：倒U型管中的液体可以通过重力作用，使液滴凝结并沉积，从而实现气液分离。

液体在倒U型管内的流动形式在倒U型管内，液体的流动方式主要受到以下因素的影响：•重力：液体会受到重力的影响而产生流动。

•压力差：在倒U型管的两侧，液体由于压力差而产生流动。

压力差由液体的高度差以及液体表面的张力决定。

•液滴凝结：由于温度差异，液体中的水分子可能会凝结成液滴，液滴的沉积也会导致液体的流动。

4. 应用举例工业蒸汽发生器工业蒸汽发生器是一种常见的倒U型管应用。

它通过将液体加热蒸发，实现蒸汽的产生。

倒U型管在其中起到两个关键作用：一是将液体和蒸汽进行热交换，提高蒸汽发生的效率；二是实现液气分离，使蒸汽的纯度更高。

实验室装置倒U型管也常用于实验室装置中。

例如，在化学实验中，可以使用倒U型管来收集气体产物或实现液体的回流，以保证实验的安全和顺利进行。

5. 结论蒸汽发生器倒U型管内液体流动的原理涉及流体力学和热学的知识。

第八章 气体与蒸汽的流动工程中，常要处理气体与蒸汽在管路设备，如喷管、扩压管、节流阀内的流动过程。

例如蒸汽轮机、燃气轮机等动力设备中，使高压的气体通过喷管，产生高述度流动，然后利用高述气流冲击叶轮旋转而输出机械功。

火箭尾喷管，喷射式抽气器及扩压管等是工程上常见的另一些实例。

此外，热力工程上还常遇到 气体或蒸汽流经 门、孔板等狭窄通道时产生的节流现象。

本章主要讨论气体在流经喷管等设备时气流参数变话与流道截面积的关系及流动过程中气体能量传递和转化等问题。

此外还将简要地讨论绝热节流过程。

流体在流经空间任何一点时，其全部参数都不随时间而变化的流动过程。

称为稳定流动。

工程中，最常见的工则的流动都是稳定的或接近稳定的流动。

严格地说。

运动流体在流道的同截面上的不同点，由于受摩插力及传热等影响，流述、压力、温度等参数也有所不同，但为研就问题简变起见，常取同一 截面上某参数的平均植作为该面上各点该参数的植，这眼样问题就可简化为沿流动方向上的一维问题。

实际流动问题都是不可逆的，而且流动过程中工质可能与外界有热量交换。

但是。

一般热力管道外都包有隔热保温材料，而且流体流过如喷管这样的设备的时简很短，与外界的换热也很小，为简便起见，把问题看成可逆绝热过程，由此而造程，由此而造成的误差利用实验系数修正。

因此，本章主要讨论可逆绝热过程，由此而造成的误差利用实验系数修正。

因此，本章主要讨论可逆绝热的一维稳定流动。

第一节 稳定流动的基本方程式一、连续性方程定流动中，任一截面的一切参数均不随时简而变，故流经一定截面的质量流量应为定植，不随时简而变。

设图8—1中流经截面1—1和2—2的质量分别为q m 1q m 2，流速为cfl 和cf2，比体积为v1和v2，流道截面面积为A1、A2。

若在此两截面间没有引进或排出流体，则据质量守恒原理有将上式微分，并整理得图8—1一维稳定流动常数=Α==Α=Α===vc v c v c q q q f 22f 211f 1m 2m 1m L （8—1） 0=−+Αvdv c dc A d f f （8—la ） 式（8—1）称做稳定流动的连续性方程式。
