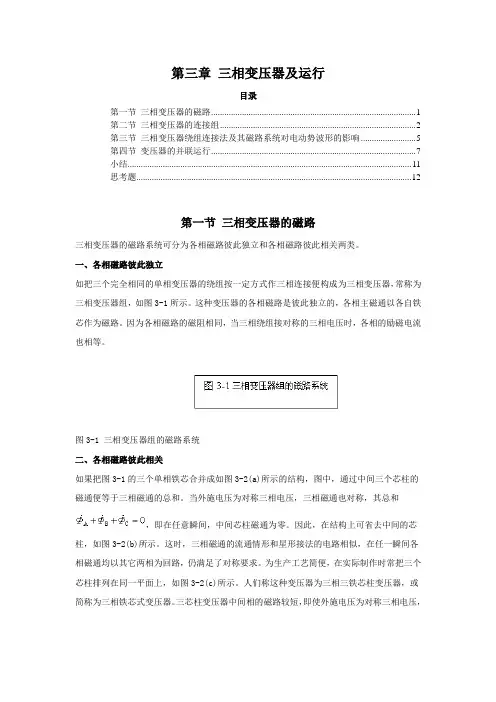

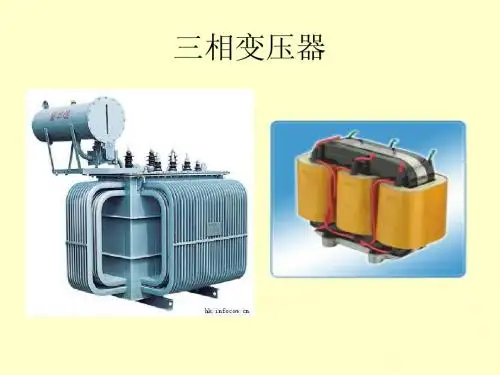

第三章 三相变压器及运行目录第一节 三相变压器的磁路 (1)第二节 三相变压器的连接组 (2)第三节 三相变压器绕组连接法及其磁路系统对电动势波形的影响 (5)第四节 变压器的并联运行 (7)小结 (11)思考题 (12)第一节 三相变压器的磁路三相变压器的磁路系统可分为各相磁路彼此独立和各相磁路彼此相关两类。

一、各相磁路彼此独立如把三个完全相同的单相变压器的绕组按一定方式作三相连接便构成为三相变压器，常称为三相变压器组，如图3-1所示。

这种变压器的各相磁路是彼此独立的，各相主磁通以各自铁芯作为磁路。

因为各相磁路的磁阻相同，当三相绕组接对称的三相电压时，各相的励磁电流也相等。

图3-1 三相变压器组的磁路系统二、各相磁路彼此相关如果把图3-1的三个单相铁芯合并成如图3-2(a)所示的结构，图中，通过中间三个芯柱的磁通便等于三相磁通的总和。

当外施电压为对称三相电压，三相磁通也对称，其总和，即在任意瞬间，中间芯柱磁通为零。

因此，在结构上可省去中间的芯柱，如图3-2(b)所示。

这时，三相磁通的流通情形和星形接法的电路相似，在任一瞬间各相磁通均以其它两相为回路，仍满足了对称要求。

为生产工艺简便，在实际制作时常把三个芯柱排列在同一平面上，如图3-2(c)所示。

人们称这种变压器为三相三铁芯柱变压器，或简称为三相铁芯式变压器。

三芯柱变压器中间相的磁路较短，即使外施电压为对称三相电压，三相励磁电流也不完全对称，其中间相励磁电流较其余两相为小。

但是与负载电流相比励磁电流很小，如负载对称，仍然可以认为三相电流对称。

图3-2 三相铁芯式变压器的磁路系统第二节三相变压器的连接组一、三相变压器绕组的接法在三相变压器中，我们用大写字母A、B、C表示高压绕组的首端，用X、Y、Z表示高压绕组的末端，用小写字母a、b、c表示低压绕组的首端，用x、y、z表示低压绕组的末端。

对于电力变压器，不论是高压绕组或是低压绕组，我国电力变压器标准规定只采用星形接法或三角形接法。

简介：变压器并列运行条件,电流速断保护整定关键字：变压器并列运行1.变压器并列运行的概念将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接，这种运行方式就是变压器的并列运行。

2.变压器并列运行的目的及优点2.1提高变压器运行的经济性。

当负荷增加到一台变压器容量不够用时，则可并列投入第二台变压器，而当负荷减少到不需要两台变压器同时供电时，可将一台变压器退出运行。

特别是在农村，季节性用电特点明显，变压器并联运行可根据用电负荷大小来进行投切，这样，可尽量减少变压器本身的损耗，达到经济运行的目的。

2.2提高供电可靠性。

当并列运行的变压器中有一台损坏时，只要迅速将之从电网中切除，另一台或两台变压器仍可正常供电；检修某台变压器时，也不影响其它变压器正常运行从而减少了故障和检修时的停电范围和次数，提高供电可靠性。

2.3节约电能，实现节电增效。

比如本局南曹变电站装有4000kV A和3150kV A两台变压器。

经过对两台变压器运行情况进行计算，并列运行一年后，节约电能10.2万Kwh，节电效果非常明显，降低了资金投入。

3.变压器分别接在两段母线上，两台分开带几条线路运行时的缺点3.1出现大马拉小车的现象，当负荷增加到一台不够用，而并列运行又不可能时，两台变压器分别带几条线路运行，由于出线固定，其中一台因带线路少或负荷小，就会出现大马拉小车现象，增加损耗。

3.2当线路用电负荷增大，而向它供电的一台变压器容量不够时，就会导致变压器过负荷，影响经济运行及供电可靠性。

4．变压器并列运行的理想状态4.1变压器空载进绕组内不会有环流产生4.2并列运行后，两台变压器所带负载与各自额定容量成正比，即负载率相等。

5.变压器并列运行应满足的条件5.1变压器的接线组别相同。

5.2变压器的变比相同(允许有±0.5%的差值)，也就是说，变压器的额定电压相等。

以上两个条件保证了变压器空载时，绕组内不会有环流，环流的产生，会影响变压器容量的合理利用，如果环流几倍于额定电流，甚至会烧坏变压器。

OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。

变压器并联运行有如下优点：一是提高了供电的可靠性。

多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。

二是提高运行效率。

可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。

三是减少一次投资。

可根据用电量的增加，分期分批安装变压器。

三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。

当连接组别不同的变压器并联运行时会导致短路烧毁变压器。

变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。

组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。

规定一次侧线电压相量（E AB ）为分针指向12点，二次侧对应线电压相量（E ab ）为时针，它指向几点就是变压器连接的组别号。

下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。

一、Ｙ，ｙ接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。

题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例１：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。

需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。

最后，根据E AB 和E ab的相位关系确定连接组标号为Y，y0。

为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。

二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。

例1中图示即为同名端出线。

二次侧各相量的方向与一次侧同一铁心的相量方向对应。

例２：如图1所示，通过作图，可以确定连接标号为Y，y6。

需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。
