三相变压器讲解

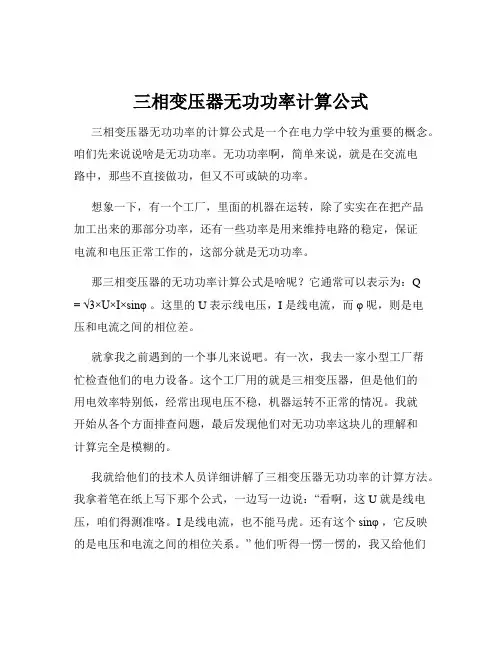

三相变压器无功功率计算公式三相变压器无功功率的计算公式是一个在电力学中较为重要的概念。

咱们先来说说啥是无功功率。

无功功率啊，简单来说，就是在交流电路中，那些不直接做功，但又不可或缺的功率。

想象一下，有一个工厂，里面的机器在运转，除了实实在在把产品加工出来的那部分功率，还有一些功率是用来维持电路的稳定，保证电流和电压正常工作的，这部分就是无功功率。

那三相变压器的无功功率计算公式是啥呢？它通常可以表示为：Q= √3×U×I×sinφ 。

这里的 U 表示线电压，I 是线电流，而φ 呢，则是电压和电流之间的相位差。

就拿我之前遇到的一个事儿来说吧。

有一次，我去一家小型工厂帮忙检查他们的电力设备。

这个工厂用的就是三相变压器，但是他们的用电效率特别低，经常出现电压不稳，机器运转不正常的情况。

我就开始从各个方面排查问题，最后发现他们对无功功率这块儿的理解和计算完全是模糊的。

我就给他们的技术人员详细讲解了三相变压器无功功率的计算方法。

我拿着笔在纸上写下那个公式，一边写一边说：“看啊，这 U 就是线电压，咱们得测准咯。

I 是线电流，也不能马虎。

还有这个sinφ ，它反映的是电压和电流之间的相位关系。

” 他们听得一愣一愣的，我又给他们举例子：“就好比两个人跑步，一个跑得快，一个跑得慢，但是又得配合好，这个配合的差距就类似这个相位差。

”然后我带着他们一起实际测量数据，计算无功功率。

经过一番努力，终于算出了准确的数值。

根据这个结果，我们对变压器的一些参数进行了调整，工厂的用电情况很快就得到了改善，机器运转得更稳定了，效率也提高了不少。

从这个事情就能看出来，搞清楚三相变压器无功功率的计算公式，并且能够准确测量和计算，对于保障电力系统的正常运行，提高用电效率，那可是相当重要的。

再回到这个公式，要准确计算无功功率，就得先准确测量线电压、线电流和相位差。

测量线电压和线电流相对来说还比较容易，通过合适的电压表和电流表就能搞定。

三相变压器工作原理
三相变压器是一种常见的电力变压器，其工作原理基于电磁感应。

三相变压器由一个铁心和三组绕组组成。

铁心由硅钢片叠压而成，可以有效地减小磁通密度，降低磁滞损耗和铁损耗。

三组绕组分别为主绕组、高压绕组和低压绕组。

主绕组通常接在三相电源上，高压绕组接在供电线路上，低压绕组接在负载上。

当主绕组通电时，通过电流在主绕组中产生磁场。

这个磁场将进一步感应出高压绕组和低压绕组中的电动势。

根据电磁感应定律，这个电动势与磁场的变化率成正比。

由于绕组的匝数比例，高压绕组中的电动势将大于主绕组中的电动势，而低压绕组中的电动势将小于主绕组中的电动势。

这样就实现了电压的升高或降低。

为了保证效率和减小损耗，三相变压器通常采用密封冷却方式，如油浸冷却或无油冷却。

冷却系统可以将产生的热量有效地散发出去，确保变压器的正常运行。

总之，三相变压器通过电磁感应原理将输入电压转换成输出电压，实现电力系统中电压的升降。

它在电力输配系统中起着重要的作用。

三相变压器原理三相变压器是一种常见的电力变压器，它能够将电压从一个电路传输到另一个电路，同时保持电力的稳定传输。

三相变压器原理是通过电磁感应的方式实现电压的变换，下面我们来详细介绍一下三相变压器的原理。

首先，三相变压器由铁芯和三个线圈组成。

铁芯是由硅钢片叠压而成，能够有效地减小铁损和涡流损耗，提高变压器的效率。

三个线圈分别为高压侧的主线圈、低压侧的副线圈和中性线圈。

主线圈和副线圈分别连接到三相交流电源和负载，中性线圈连接到中性点。

当三相交流电源加在主线圈上时，会在铁芯中产生交变磁通。

这个交变磁通会穿过副线圈，从而在副线圈中感应出电动势，使得在副线圈两端产生电压。

由于铁芯的存在，磁通能够有效地传导，使得电压从主线圈传输到副线圈。

同时，三相变压器中的中性线圈也起到了重要的作用。

它能够提供一个稳定的中性点，使得负载能够正常工作。

在无中性线的负载中，中性线圈也能够平衡三相电压，避免电压不平衡对负载造成影响。

三相变压器原理的关键在于电磁感应。

当主线圈中的电流改变时，会产生交变磁通，从而在副线圈中感应出电动势。

这种电磁感应的原理使得三相变压器能够实现电压的变换，从而满足不同电路对电压的需求。

除了电磁感应，三相变压器还需要注意一些其他因素。

例如，变压器的损耗问题，主要包括铁损和铜损。

铁损是由于铁芯在交变磁通作用下产生的能量损耗，而铜损是由于线圈中电流通过导线时产生的电阻损耗。

为了减小损耗，需要合理设计变压器的结构和选用合适的材料。

另外，变压器的绝缘和冷却也是非常重要的。

良好的绝缘能够保证变压器在高压下工作时不会发生击穿，而有效的冷却能够保证变压器在长时间工作时不会过热损坏。

总的来说，三相变压器原理是通过电磁感应实现电压的变换，同时需要考虑损耗、绝缘和冷却等因素。

合理设计和使用三相变压器能够有效地实现电力的传输和分配，保障电力系统的稳定运行。

三相变压器原理
三相变压器原理是指由三个独立的线圈组成的变压器。

这些线圈分别为三相励磁线圈（也称为初级线圈）、三相绕组（也称为中性线圈）和三相输出线圈（也称为次级线圈）。

三相变压器的基本工作原理是利用电磁感应定律。

当三相交流电流通过初级线圈时，将产生一个变化的磁场。

这个磁场会通过铁芯传导到中性线圈和次级线圈中，从而产生感应电动势。

根据电磁感应定律，感应电动势的大小与磁场的变化率成正比。

由于三相交流电中的相位差为120度，初级线圈中的三个相位电流也会存在相位差。

这样，通过中性线圈和次级线圈的感应电动势也会存在相位差，产生三相输出电压。

这三个输出电压在相位上相互偏移120度，从而构成了三相交流电系统。

三相变压器的变比可以根据需求进行设计和调整。

通过改变初级线圈和次级线圈的匝数比，可以实现不同的输入电压和输出电压比例。

同时，根据变压器的基本特性，三相变压器可以实现相电压的升降压。

总之，三相变压器利用电磁感应原理将输入的三相交流电转换为输出的三相交流电。

它是电力传输和分配系统中不可或缺的设备，广泛应用于工业、航空、交通、通信等领域。

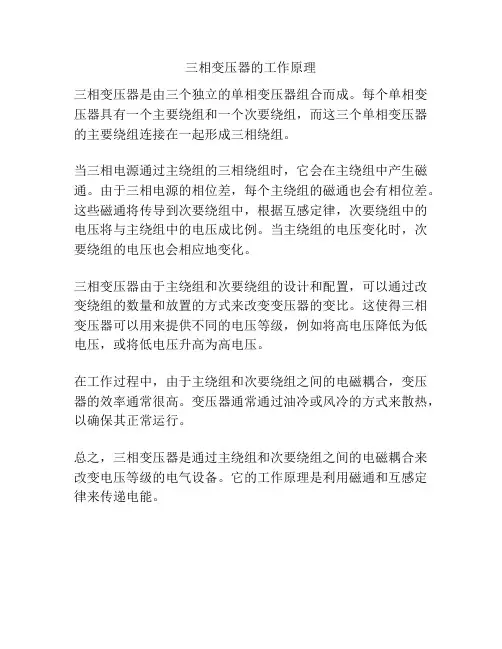

三相变压器的工作原理
三相变压器是由三个独立的单相变压器组合而成。

每个单相变压器具有一个主要绕组和一个次要绕组，而这三个单相变压器的主要绕组连接在一起形成三相绕组。

当三相电源通过主绕组的三相绕组时，它会在主绕组中产生磁通。

由于三相电源的相位差，每个主绕组的磁通也会有相位差。

这些磁通将传导到次要绕组中，根据互感定律，次要绕组中的电压将与主绕组中的电压成比例。

当主绕组的电压变化时，次要绕组的电压也会相应地变化。

三相变压器由于主绕组和次要绕组的设计和配置，可以通过改变绕组的数量和放置的方式来改变变压器的变比。

这使得三相变压器可以用来提供不同的电压等级，例如将高电压降低为低电压，或将低电压升高为高电压。

在工作过程中，由于主绕组和次要绕组之间的电磁耦合，变压器的效率通常很高。

变压器通常通过油冷或风冷的方式来散热，以确保其正常运行。

总之，三相变压器是通过主绕组和次要绕组之间的电磁耦合来改变电压等级的电气设备。

它的工作原理是利用磁通和互感定律来传递电能。

三相变压器的连接组别（星形连接、三角形连接）三相变压器中，三个原边线圈与三相交流电源连接应当由两种解法，即星形连接和三角形0连接。

如下图（a）、（b）所示。

当星形连接（Y形）连接时，首端1U1、1V1、1W1为引出端时，将三相末端1U2、1V2、1W2连接在一起成为中性点，若要把中性点引出，则以“N”标志，接线方式用YN表示。

同样，三个副线圈的连接方式也应当有这两种接法。

三相变压器原、副边绕组都可用星形连接、三角形连接，用星形连接时，中性点可引出，也可不引出，这样原、副边绕组可有如下的组合：Y/Y或Y/Yn；Y/△或Yn/△；△/Y或△/Yn；△/△等连接方式。

但是，这些组合符号不足以完全说明原、副边绕组连接关系的全部情况，还应进一步用时针表示法来说明原、副边绕组间电动势的相位关系。

时钟盘上有两个指针，12个字码，分成12格，每格代表一个钟，一个圆周的角度是360°，故每格式30°。

以短针顺时针的方向计算，例如12点和11点之间应该是30°*11=330°；反过来时针向前转了300°，那必定指示300°/30°=10点。

变压器的连接组别就是用时计的表示方法说明原、副边线电压的相位关系。

三相变压器的一次绕组和二次绕组由于接线方式的不同，线电压间有一定相位差。

以一次线电压作长针，把它固定在12点上，二次侧相应线电压相量作为短针，如果他们相隔330度，则二次线电压相量必定落在330°/30=11点，如右图所示。

如果相差180°，那么二次电压相量必定落在6点上，也就是说这一组三相变压器接线组别属于6点。

Y/Y连接如下图所示，原副边绕组不仅都是Y连接，而且原边和副边都以同极性端作为首端，因此从相量图上可以看出原、副边的电动势是同相位，所以应标记为“12”，即把这种连接标记为Y/Y-12连接组。

新标准用（y，y0）表示在图（b）中原、副边的极性不同，因此同相量图上可以看出原副边的180°相位差，所以应标记为“6”，即这种连接法成为Y/Y-6连接组（新标准用y，y6表示）。

三相变压器是由三个相同的单相变压器组成的，其基本结构组成包括：1.铁芯：变压器的磁路部分，由铁芯柱和铁轭两部分组成，变压器
的一次和二次绕组都绕在铁芯上。

2.绕组：变压器的电路部分，由铜或铝导线绕制而成，分为一次绕
组和二次绕组。

3.绝缘：变压器的绝缘材料，用于保证变压器的电气性能和绝缘性
能。

4.油箱：变压器的外壳，用于存放变压器油，并使变压器油与空气
隔绝，减少变压器油的氧化和受潮。

5.冷却装置：变压器的冷却设备，用于散发变压器运行过程中产生
的热量，保证变压器的安全运行。

6.保护装置：变压器的保护设备，用于保护变压器的安全运行，如
温度计、气体继电器等。

XXXXXXX学院课程设计报告课程名称：系部：专业班级：学生姓名：指导教师：完成时间：报告成绩：学院教学工作部制目录摘要 (3)第一章变压器介绍 (4)1.1 变压器的磁化特性 (4)1.2 变压器保护 (4)1.3 励磁涌流 (7)第二章变压器基本原理 (9)2.1 变压器工作原理 (9)2.2 三相变压器的等效电路及联结组 (10)第三章变压器仿真的方法 (11)3.1 基于基本励磁曲线的静态模型 (11)3.2基于暂态磁化特性曲线的动态模型 (13)3.3非线性时域等效电路模型 (14)第四章三相变压器的仿真 (16)4. 1 三相变压器仿真的数学模型 (16)4.2电源电压的描述 (20)4.3铁心动态磁化过程简述 (21)第五章变压器MATLAB仿真研究 (25)5.1 仿真长线路末端电压升高 (25)5.2 仿真三相变压器 T2 的励磁涌流 (28)5.3三相变压器仿真模型图 (34)5.4 变压器仿真波形分析 (36)结论 (40)参考文献 (41)摘要在电力变压器差动保护中，励磁涌流和内部故障电流的判别一直是一个关键问题。

文章阐述了励磁涌流的产生及其特性，利用 MATLAB 对变压器的励磁涌流、内部故障和外部故障进行仿真，对实验的数据波形分析，以此来区分故障和涌流，目的是减少空载合闸产生的励磁涌流对变压器差动保护的影响，提高保护的灵敏性。

本文在Matlab的编程环境下，分析了当前的变压器仿真的方法。

在单相情况下，分析了在饱和和不饱和的励磁涌流现象，和单相励磁涌流的特征。

在三相情况下，在用分段拟和加曲线压缩法的基础上，分别用两条修正的反正切函数，和两条修正的反正切函数加上两段模拟饱和情况的直线两种方法建立了Yd11、Ynd11、Yny0和Yy0四种最常用接线方式下三相变压器的数学仿真模型，并在Matlab下仿真实现。

通过对三相励磁涌流和磁滞回环波形分析，三相励磁涌流的特征分析，总结出影响三相变压器励磁涌流地主要因素。
