三相变压器理想的并联运行条件.

1、直流电动机的励磁方式有：它励、并励、串励、复励。

2、三相变压器并联运行的条件是：一次、二次额定电压相同，变压器的连接组别相同，阻抗标幺值相等。

3、直流电动机不能直接启动时可采用降压启动电枢回路串电阻启动。

4、直流电动机调速方法有：降压调速，串电阻调速，弱磁调速。

5、变压器中主磁通的磁路为铁心，它同时交链一、二次绕组，而漏磁通磁路为空气。

6、某单相变压器的额定电压U1N/U2N=220V/110V，已知：I1N=10A、N1=480匝，那么变压器的变压比K= 2,N2= 240 匝,I2N= 20 A,SN= 2200 V A。

7、变压器一次绕组匝数比设计值减少，其余条件不变，此时，变压器下列各量将如何变化，主磁通增大，铁心饱和程度增大，铁心损耗增大，空载电流增大，电压比减小，二次侧空载电压升高。

8、某三相变压器的联接组别号为yN;d1，它说明变压器一次绕组为Y接法有中线引出；二次绕组为△接法；变压器联接组号为 1 ，它反映了该变压器一次侧绕组与二次侧绕组对应的线电势相位差30˚电角度。

9、某三相感应电动机的额定转速nN=980r/min,fN=50Hz,它的旋转磁场转速应该是1000r/min；额定转差率SN= 0.02。

10. 三相异步电动机拖动起重机的主钩提升重物时电动机运行在正向电动状态，当在转子回路串接三相对称电阻下放重物时电动机运行状态是倒拉反接11、某三相感应电动机额定电压为：380V/220V，接法：Y/△，问当电源的线电压为220V时电动机的接法应为：（△），当电源的线电压为：380V 时电动机的接法应为：（Y ）。

12、他励直流电动机在额定电压U N时，最大转矩为T M，问当电压分别为：0.9U N,0.7U N,0.4U N时最大转矩分别为：（081 T M）、（049T M）、（0.16T M）。

13、某单相变压器的额定电压U1N/U2N=220V/110V，已知：I1N=10A、N1=480匝，那么变压器的变压比K= （2 ）,N2=（240 ）匝, I2N=（20 ）A，SN= （2200）VA。

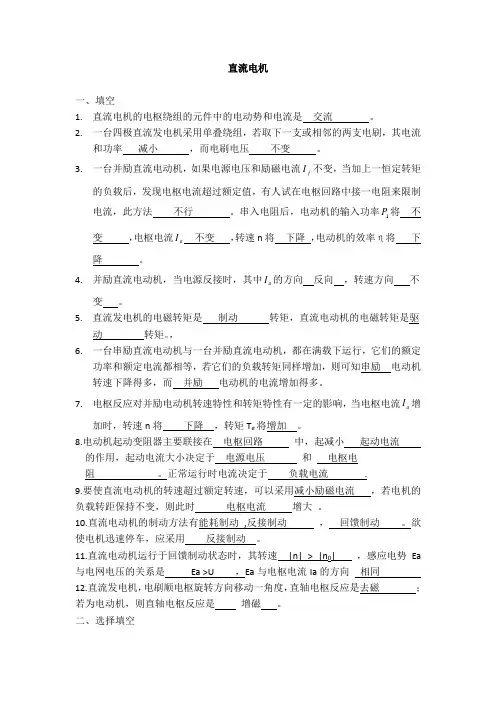

直流电机一、填空1.直流电机的电枢绕组的元件中的电动势和电流是交流。

2.一台四极直流发电机采用单叠绕组，若取下一支或相邻的两支电刷，其电流和功率减小，而电刷电压不变。

3.一台并励直流电动机，如果电源电压和励磁电流I不变，当加上一恒定转矩f的负载后，发现电枢电流超过额定值，有人试在电枢回路中接一电阻来限制P将不电流，此方法不行。

串入电阻后，电动机的输入功率1I不变，转速n将下降，电动机的效率η将下变，电枢电流a降。

I的方向反向，转速方向不4.并励直流电动机，当电源反接时，其中a变。

5.直流发电机的电磁转矩是制动转矩，直流电动机的电磁转矩是驱动转矩。

，6.一台串励直流电动机与一台并励直流电动机，都在满载下运行，它们的额定功率和额定电流都相等，若它们的负载转矩同样增加，则可知串励电动机转速下降得多，而并励电动机的电流增加得多。

I增7.电枢反应对并励电动机转速特性和转矩特性有一定的影响，当电枢电流a 加时，转速n将下降，转矩T e将增加。

8.电动机起动变阻器主要联接在电枢回路中，起减小起动电流的作用，起动电流大小决定于电源电压和电枢电阻。

正常运行时电流决定于负载电流.9.要使直流电动机的转速超过额定转速，可以采用减小励磁电流，若电机的负载转距保持不变，则此时电枢电流增大。

10.直流电动机的制动方法有能耗制动,反接制动，回馈制动。

欲使电机迅速停车，应采用反接制动。

11.直流电动机运行于回馈制动状态时，其转速|n| > |n0| ，感应电势Ea 与电网电压的关系是Ea >U ，Ea与电枢电流Ia的方向相同12.直流发电机，电刷顺电枢旋转方向移动一角度，直轴电枢反应是去磁；若为电动机，则直轴电枢反应是增磁。

二、选择填空1. 一台串励直流电动机，若电刷顺转向偏离几何中性线一个角度，设电机的电枢电流保持不变，此时电动机转速 C 。

A 、降低，B 、保持不变，C 、升高。

2. 一台直流发电机，由额定运行状态转速下降为原来的30℅，而励磁电流及电枢电流不变，则 A 。

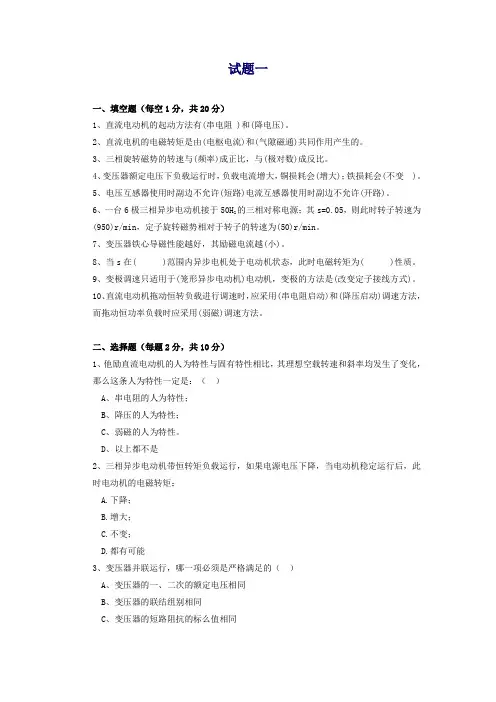

试题一一、填空题（每空1分，共20分）1、直流电动机的起动方法有(串电阻 )和(降电压)。

2、直流电机的电磁转矩是由(电枢电流)和(气隙磁通)共同作用产生的。

3、三相旋转磁势的转速与(频率)成正比，与(极对数)成反比。

4、变压器额定电压下负载运行时，负载电流增大，铜损耗会(增大)；铁损耗会(不变)。

5、电压互感器使用时副边不允许(短路)电流互感器使用时副边不允许(开路)。

6、一台6极三相异步电动机接于50H Z的三相对称电源；其s=0.05，则此时转子转速为(950)r/min，定子旋转磁势相对于转子的转速为(50)r/min。

7、变压器铁心导磁性能越好，其励磁电流越(小)。

8、当s在( )范围内异步电机处于电动机状态，此时电磁转矩为( )性质。

9、变极调速只适用于(笼形异步电动机)电动机，变极的方法是(改变定子接线方式)。

10、直流电动机拖动恒转负载进行调速时，应采用(串电阻启动)和(降压启动)调速方法，而拖动恒功率负载时应采用(弱磁)调速方法。

二、选择题（每题2分，共10分）1、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（）A、串电阻的人为特性；B、降压的人为特性；C、弱磁的人为特性。

D、以上都不是2、三相异步电动机带恒转矩负载运行，如果电源电压下降，当电动机稳定运行后，此时电动机的电磁转矩：A.下降；B.增大；C.不变；D.都有可能3、变压器并联运行，哪一项必须是严格满足的（）A、变压器的一、二次的额定电压相同B、变压器的联结组别相同C、变压器的短路阻抗的标么值相同D、变压器的额定容量相同4、三相感应电动机等效电路中的附加电阻上所消耗的电功率应等于（）：A、输出功率；B、输入功率；C、电磁功率；D、总机械功率。

5、电动机的选择主要是指电机（）的选择。

A.电压B.种类C.容量D.转速三、判断题（每题2分，共20分）1、直流发电机中的电刷间感应电势和导体中的感应电势均为直流电势。

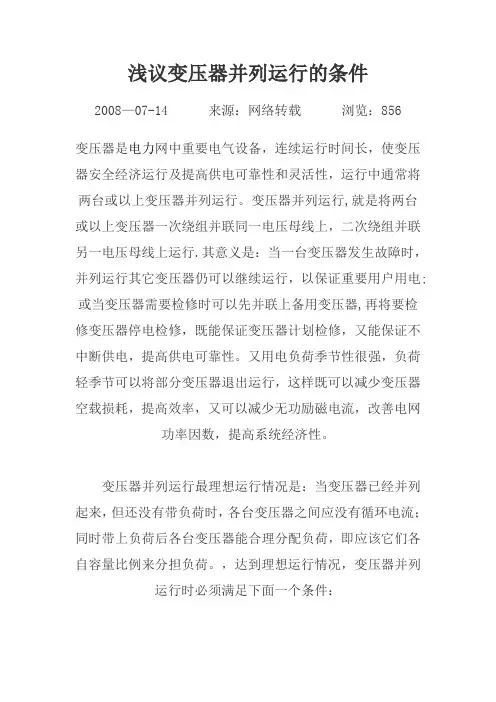

浅议变压器并列运行的条件2008—07-14 来源：网络转载浏览：856 变压器是电力网中重要电气设备，连续运行时间长，使变压器安全经济运行及提高供电可靠性和灵活性，运行中通常将两台或以上变压器并列运行。

变压器并列运行,就是将两台或以上变压器一次绕组并联同一电压母线上，二次绕组并联另一电压母线上运行.其意义是：当一台变压器发生故障时，并列运行其它变压器仍可以继续运行，以保证重要用户用电;或当变压器需要检修时可以先并联上备用变压器,再将要检修变压器停电检修，既能保证变压器计划检修，又能保证不中断供电，提高供电可靠性。

又用电负荷季节性很强，负荷轻季节可以将部分变压器退出运行，这样既可以减少变压器空载损耗，提高效率，又可以减少无功励磁电流，改善电网功率因数，提高系统经济性。

变压器并列运行最理想运行情况是：当变压器已经并列起来，但还没有带负荷时，各台变压器之间应没有循环电流；同时带上负荷后各台变压器能合理分配负荷，即应该它们各自容量比例来分担负荷。

，达到理想运行情况，变压器并列运行时必须满足下面一个条件：（1）各台变压器电压比(变比）应相同；(2）各台变压器阻抗电压应相等；3)各台变压器接线组别应相同。

下面分析变压器并列运行条件中某一条件不符合时产生不良后果:（一)电压比（变比)不相同变压器并列运行：三相变压器和单相变压器原理是相同，便于分析，以两台单相变压器并列运行为例来分析.两台变压器原边电压相等,电压比不相等,副边绕组中感应电势也就不相等，便出现了电势差△e。

△e作用下，副边绕组内便出现了循环电流ic。

当两台变压器额定容量相等时，即sni=snii。

循环电流为:ic=△e/(zdi＋zdii)式中zdi——表示第一台变压器内部阻抗zdii——表示第二台变压器内部阻抗zd用阻抗电压uzk表示时，则zd=uzk*un/100in式中un表示额定电压(v），in表示额定电流（a)当两台变压器额定容量不相等时，即sni≠snii，循环电流ic为：ic=α＊ii/[uzki＋（uzkii/β)]式中：uzki——表示第一台变压器阻抗电压uzkii——表示第二台变压器阻抗电压ini＜iniiα——用百分数表示二次电压差ii-—变压器i副边负荷电流以上分析可知：有负荷情况下，循环电流ic存，使变比小变压器绕组电流增加,而使变比大变压器绕组电流减少。

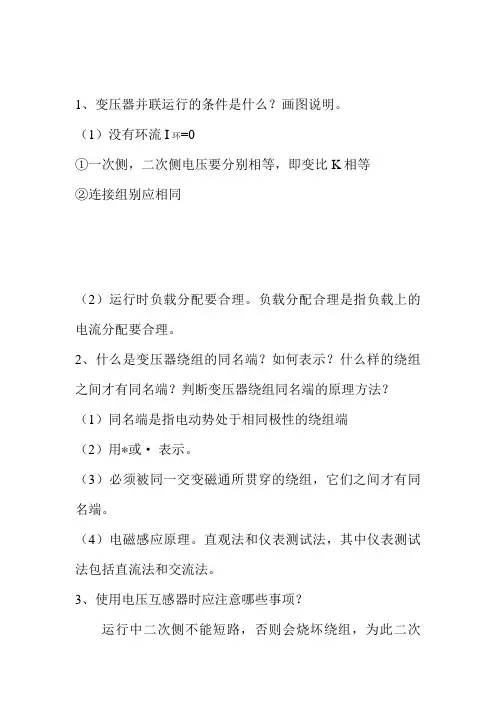

1、变压器并联运行的条件是什么？画图说明。

（1）没有环流I环=0①一次侧，二次侧电压要分别相等，即变比K相等②连接组别应相同（2）运行时负载分配要合理。

负载分配合理是指负载上的电流分配要合理。

2、什么是变压器绕组的同名端？如何表示？什么样的绕组之间才有同名端？判断变压器绕组同名端的原理方法？（1）同名端是指电动势处于相同极性的绕组端（2）用*或·表示。

（3）必须被同一交变磁通所贯穿的绕组，它们之间才有同名端。

（4）电磁感应原理。

直观法和仪表测试法，其中仪表测试法包括直流法和交流法。

3、使用电压互感器时应注意哪些事项？运行中二次侧不能短路，否则会烧坏绕组，为此二次侧要装熔断器作为保护。

铁心和二次侧绕组的一端要可靠接地，以防绝缘破坏时铁心和绕组带高压电。

二次侧绕组接功率表或电能表的电压线圈时，极性不能接错，三相电压互感器和三相变压器一样，要注意连接法，接错会造成严重后果。

4、简述异步电动机的工作原理，画图说明？（1）三相对称交流电通入三相对称定子绕组，产生旋转磁场，该磁场转速为n1。

（2）转子在磁场中切割磁感，线产生感应电动势，其感应电流方向如图。

（3）载流导体在磁场中受电磁力作用产生电磁转矩，而以n <n1的转速带动负载的旋转。

5、一台三相变压器，额定容量S N=400KV A，一次侧，二次侧额定电压U1N/U2N=10KV/0.4KV，一次绕组为是形接法，二次绕组为三角形接法，试求：（1）一次侧、二次侧额定电流。

（2）在额定工作情况下，一次绕组，二次绕组实际流过的电流。

（3）已知一次侧每相绕组的匝数是150匝，问二次侧每相绕组的匝数应为多少。

（1）（2）（3）6、一台单相自耦变压器的数据如下：一次侧电压U1=240V，二次侧电压U2=180V，二次侧负载的功率因数CO S 2=1，负载电流I2=5A。

试求：（1）自耦变压器各部分绕组的电流；（2）电磁感应功率和直接传导功率。

7、变压器的一次绕组为2000匝，变压比K=30，一次绕组接入工频电源时，铁心中的磁通最大值∮M=0.015wb，试计算一次绕组，二次绕组的感应电动势各为多少？解：8、画图分析三相变压器绕组的连接组别Y Y。

电机及电力拖动复习题一、填空题01.直流电机单波绕组的一个特点是只有两条支路，而与极数无关。

02.直流电机中超越换向将使前刷边发热加剧，消除环火的方法是装置补偿绕组。

03.直流电动机的电气制动方法有能耗制动、反接制动、回馈制动三种。

04.调速指标包括：调速范围、静差率、平滑系数和允许输出及经济性。

05.电力拖动系统稳定运行的条件是dndT dndT L em <。

06.直流机单叠绕组的联接特点是每个元件的两个出线端接在相邻的换向片上。

07.直流发电机铭牌上标注的额定功率是指电机输出端发出的电功率08.直流电机按励磁方式的不同可以分为他励、并励、串励和复励直流电机。

09.拖动系统的运动方程式是dt dnGDT T em ⋅=-37522。

折算到单轴系统的内容一般有：工作机构的转矩、力、飞轮矩和质量的折算。

10.直流电动机常用的起动方法有电枢串电阻和降压起动两种。

11.他励直流电动机有电枢电路串电阻、弱磁和降低电枢电压三种调速方法。

12.生产机械的负载转矩特性分为恒转矩、恒功率和风机、泵类负载转矩特性。

13.一台并励直流电动机，若改变电源极性，则电机转向不变。

14.直流发电机电磁转矩的方向和电枢旋转方向相反。

15.当直流电动机的转速超过理想空载转速_时，出现回馈制动。

16.直流电动机功率公式：直流发电机转矩公式：17.直流电机的节距指的是：极距指的是：18.直流电动机的人为特性都比固有特性软。

19.可用下列关系来判断直流电机的运行状态。

当U>E 时为电动机状态，当U<E时为发电机状态。

20.单迭绕组极对数为P 时，则并联支路数最多为p 。

21.他励直流电动机拖动恒转矩负载进行串电阻调速，设调速前、后的电枢电流分别为1I 和2I ， 1I =2I22.三相变压器可用三个单相变压器组成，这种三相变压器称为三相变压器组。

23.我国规定①Y ，yn0；②Y ，d11；③YN ，d11；④YN ，y0和⑤Y ，y0等五种作为三相双绕组电力变压器的标准联结组。

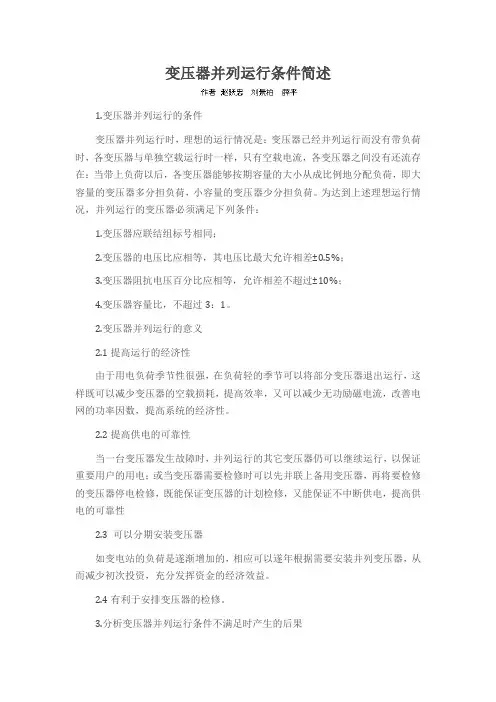

变压器并列运行条件简述1.变压器并列运行的条件变压器并列运行时，理想的运行情况是：变压器已经并列运行而没有带负荷时，各变压器与单独空载运行时一样，只有空载电流，各变压器之间没有还流存在：当带上负荷以后，各变压器能够按期容量的大小从成比例地分配负荷，即大容量的变压器多分担负荷，小容量的变压器少分担负荷。

为达到上述理想运行情况，并列运行的变压器必须满足下列条件：1.变压器应联结组标号相同；2.变压器的电压比应相等，其电压比最大允许相差±0.5%；3.变压器阻抗电压百分比应相等，允许相差不超过±10%；4.变压器容量比，不超过3：1。

2.变压器并列运行的意义2.1提高运行的经济性由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

2.2提高供电的可靠性当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性2.3 可以分期安装变压器如变电站的负荷是遂渐增加的，相应可以遂年根据需要安装并列变压器，从而减少初次投资，充分发挥资金的经济效益。

2.4有利于安排变压器的检修。

3.分析变压器并列运行条件不满足时产生的后果下面分析变压器并列运行条件中某一条件不符合时产生的不良后果。

3.1电压比（变比）不相同的变压器并列运行由于三相变压器和单相变压器的原理是相同的，为了便于分析，以两台单相变压器并列运行为例来分析。

由于两台变压器原边电压相等，电压比不相等，副边绕组中的感应电势也就不相等，便出现了电势差△e，在△e的作用下，副边绕组内便出现了循环电流ic，当两台变压器的额定容量相等时，即sni=snii。

循环电流为：ic=△e/（zdi+zdii）；式中zdi-表示第一台变压器的内部阻抗；zdii-表示第二台变压器的内部阻抗；如果zd用阻抗电压uzk表示时，则zd=uzk*un/100in；式中un表示额定电压（v），in表示额定电流（a）；当两台变压器额定容量不相等时，即sni≠snii，循环电流ic为：ic=α*ii/[uzki+（uzkii/β）]；式中：uzki-表示第一台变压器的阻抗电压；uzkii-表示第二台变压器的阻抗电压；ini<inii；α--用百分数表示的二次电压差；ii--变压器i的副边负荷电流；< p=""></inii；α--用百分数表示的二次电压差；ii--变压器i的副边负荷电流；<> 根据以上分析可知：在有负荷的情况下，由于循环电流ic的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。

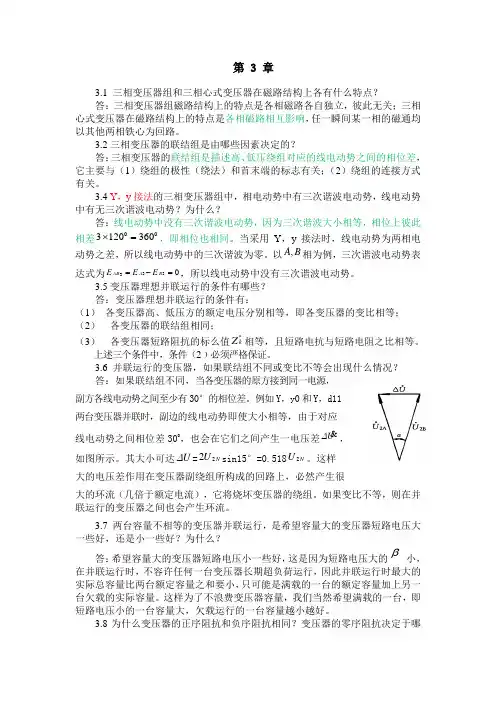

第 3 章3.1 三相变压器组和三相心式变压器在磁路结构上各有什么特点？答：三相变压器组磁路结构上的特点是各相磁路各自独立，彼此无关；三相心式变压器在磁路结构上的特点是各相磁路相互影响，任一瞬间某一相的磁通均以其他两相铁心为回路。

3.2三相变压器的联结组是由哪些因素决定的？答：三相变压器的联结组是描述高、低压绕组对应的线电动势之间的相位差，它主要与（1）绕组的极性（绕法）和首末端的标志有关；（2）绕组的连接方式有关。

3.4 Y ，y 接法的三相变压器组中，相电动势中有三次谐波电动势，线电动势中有无三次谐波电动势？为什么？答：线电动势中没有三次谐波电动势，因为三次谐波大小相等，相位上彼此相差003601203=⨯，即相位也相同。

当采用Y ，y 接法时，线电动势为两相电动势之差，所以线电动势中的三次谐波为零。

以B A ,相为例，三次谐波电动势表达式为03.3.3.=-=B A AB E E E ，所以线电动势中没有三次谐波电动势。

3.5变压器理想并联运行的条件有哪些？答：变压器理想并联运行的条件有：（1） 各变压器高、低压方的额定电压分别相等，即各变压器的变比相等；（2） 各变压器的联结组相同；（3） 各变压器短路阻抗的标么值Z k *相等，且短路电抗与短路电阻之比相等。

上述三个条件中，条件（2﹚必须严格保证。

3.6 并联运行的变压器，如果联结组不同或变比不等会出现什么情况？ 答：如果联结组不同，当各变压器的原方接到同一电源，副方各线电动势之间至少有30°的相位差。

例如Y ，y0和Y ，d11两台变压器并联时，副边的线电动势即使大小相等，由于对应线电动势之间相位差300，也会在它们之间产生一电压差U ∆， 如图所示。

其大小可达U ∆=U N 22sin15°=0.518U N 2。

这样大的电压差作用在变压器副绕组所构成的回路上，必然产生很大的环流（几倍于额定电流），它将烧坏变压器的绕组。

变压器并联运行工作原理

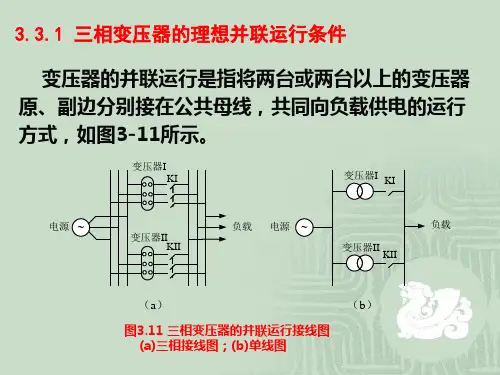

变压器并联运行是指将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接的运行方式。

这种运行方式可以提高负载电流和扩大供电范围。

变压器并联运行应满足的条件包括：
1. 变压器的接线组别相同。

2. 变压器的变比相同（允许有±0.5%的差值），也就是说，变压器的额定电压相等。

3. 变压器的短路电压相等（允许有±10%的差值），这个条件保证负荷分配与容量成正比。

4. 并列变压器的容量比不宜超过3: 1，这样就限制了变压器的短路电压值相差不致过大。

当满足以上条件时，两台电力变压器同厂生产、同型号、同阻抗电压是并行工作的必须条件。

同时，在并联运行时，必须保证各变压器的原边电压相等，副边电压也相等，以避免环流产生和负荷分配不均。

OCCUPATION 1492011 10三相变压器的连接组别文/陈玉江变压器的并联运行，是指变压器的一次绕组都接在某一电压等级的公共母线上，而各变压器的二次绕组也都接在另一电压等级的公共母线上，共同向负载供电的运行方式。

变压器并联运行有如下优点：一是提高了供电的可靠性。

多台变压器并联运行时，如果其中一台变压器发生故障或需要检修，那么另外几台变压器可分担它的负载继续供电。

二是提高运行效率。

可根据电力系统中负荷的变化，调整投入并联的变压器台数，以减小电能损耗。

三是减少一次投资。

可根据用电量的增加，分期分批安装变压器。

三相变压器并联运行的条件有三个：联结组别相同；变比相同；短路电压相同。

当连接组别不同的变压器并联运行时会导致短路烧毁变压器。

变压器的连接组别是指变压器一、二次绕组的连接方式和组别号的总称。

组别号是指用时钟表示法表示一、二侧同名线电压的相量关系。

规定一次侧线电压相量（E AB ）为分针指向12点，二次侧对应线电压相量（E ab ）为时针，它指向几点就是变压器连接的组别号。

下面以常见的Y，y和Y，d接法探讨总结变压器连接的规律。

一、Ｙ，ｙ接法已知变压器的绕组连接图，及各相一，二次侧的同名端，判断连接组别。

题图变压器绕组连接图一次侧相量图二次侧相量图时钟标号图例1图例2图例3图图1例１：如图1所示，根据给定绕组连接图，分别做出一次侧相量图和二次侧相量图。

需要注意的是：根据时钟表示法的要求，一次侧相量图最好按图中方位画出；而二次侧需要根据一、二次侧间相位关系画出。

最后，根据E AB 和E ab的相位关系确定连接组标号为Y，y0。

为了后面分析的方便，及便于记忆，特作以下规定：一次侧接线图及相量图不变。

二次侧绕组的同名端侧，称为同名端出线；反之，称为异名端出线。

例1中图示即为同名端出线。

二次侧各相量的方向与一次侧同一铁心的相量方向对应。

例２：如图1所示，通过作图，可以确定连接标号为Y，y6。

需要注意的是由于同名端与例1不同，使得二次侧相电势与一次电势相反。

一、填空题:(30％,每空1分)1. 电机技术中磁性材料的铁损耗主要包括 磁滞损耗 、 涡流损耗 。

2.电机和变压器常用的铁芯材料为 软磁材料 ，铁磁材料的磁导 远大于 非铁磁材料的磁导率。

3. 变压器的二次侧是通过 电磁感应 对一次侧产生作用的。

4.要在变压器的中产生正弦波的磁通波形，所需要的励磁电流波形应该是 尖顶波 。

5. 在采用标幺制计算时，额定值的标幺值为 1 。

6. 在 不变损耗等于可变损耗(或铁耗等于铜耗) 的情况下，变压器的效率最高。

7.一台变压器，原设计的频率为50HZ ，现将它接到60HZ 的电网上运行，额定电压不变，励磁电流将 减小 ，铁耗将 减小 。

8.如将额定电压为220/110V 的变压器的低压侧误接到220V 电压，则励磁电流将 增大很多 ，变压器将 烧毁 。

9.三相组式变压器的磁路系统特点是 各相磁路彼此独立，互不相关，各相主磁通以各自的铁芯为回路。

10. 三相芯式变压器的磁路系统特点是 各相磁路彼此相关，任一相必须通过另外两相方能闭合。

11. 既和一次侧绕组交链又和二次侧边绕组交链的磁通为 主磁通 ，仅和一侧绕组交链的磁通为 漏磁通 。

12. 变压器的一次侧绕组接入交流电源后，将在铁芯磁路中产生交变的磁通，该磁通可分为主磁通和漏磁通两种。

13. 单相绕组的基波磁势是脉振磁势。

14. 交流绕组采用短距与分布后，基波电势与谐波电势都 减小 (填增大、减小或不变)。

15. 一台三相八极感应电动机的电网频率Hz 50，空载运行时转速为735转/分，此时转差率为 ，转子电势的频率为 1Hz 。

16. 一台三相八极感应电动机的电网频率Hz 50，当转差率为时，转子的转速为 720r/min ，转子的电势频率为 2Hz 。

17. 异步电动机电磁转矩参数表达式 M= 。

答:[]220121121122f 2pU m )()(x x r sr sr '+++''π18. 异步电动机最大电磁转矩表达式 =max M 。

电力拖动试题《电机与拖动》练习题试题一一、填空题（每空1分，共20分）1.变圧器铁心导磁性能越好，其励磁电抗越（），励磁电流越进制（）02.直流电动机的起动方法有（）和（）03.异步电动机运行时的转差率为S,则电磁功率与转子铜耗之比为（），电磁功率与总机械功率之比为（）。

4.变压器短路阻抗越大，其短路电流就（），其电压变化率就（）。

5.一台三相变压器,SN二20000KVA, U1N/U2N=11O/1O. 5 KV、Y, d 接法，该变压器原方额定电流为（）安，副方额定电流为（）安。

6.直流发电机若要产生大电流用（）绕组，若要产生大电压用（）绕组。

7.单相绕组流过单相交流时,产生的磁势是（）磁势，三相对称绕组流过三相对称交流电流时，产生的磁势是（）磁势。

8.三相异步电动机的电磁转矩是由（）和（）共同作用产生的。

9.一台6极三相异步电动机接于50HZ的三相对称电源：其s二0.05,则此时转子转速为（）r/min,定子旋转磁势相对于转子的转速为（）r/min°10.当EU直流电机工作在（）状态。

二、选择题（每题2分，共10分）1.一台变圧器在（）情况下，效率最达到高A P=1B PO/Pcu=常数C PCu=PFeD S=SN时效率最高2.—台变圧器若采用△/Y联结,有可能的联结组别是（）A A/Y^C5 A/Y-8 B A/Y-4A/Y-10 C A/Y-3 A/Y-7 D以上都有可能3.下列关于直流电动机的调速说法正确的是（）A弱磁调速属于恒转矩调速B降压调速属于恒功率调速C恒功率负载只能采用串电阻调速D恒转矩负载最好采用降压调速4.国产额定转速为的三相感应电动机为（）极电机。

A 2 B 4 C 6 D 85.当直流电机处于发电状态时，电磁转矩的方向和电机转向（），为（）转矩，电枢电势为（）电势。

A相同制动反B相反驱动正C相同驱动反D相反制动正三、判断题（每题2分，共20分）1.直流电动机的人为机械特性都比固有机械特性软。

第二章变压器一、填空：1.★★一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时Φm,I0,Z m,p Fe。

（增加，减少或不变）答：Φm增大，I0增大，Z m减小，p Fe增大。

2.★一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。

答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。

3.三相变压器理想并联运行的条件是（1），（2），（3）。

答：（1）空载时并联的变压器之间无环流；（2）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。

4.★如将变压器误接到等电压的直流电源上时，由于E=，U=，空载电流将，空载损耗将。

答：E近似等于U，U等于IR，空载电流很大，空载损耗很大。

5.★变压器空载运行时功率因数很低，其原因为。

答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。

6.★一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将，铁耗将。

答：减小，减小。

7.变压器的副端是通过对原端进行作用的。

答：磁势平衡和电磁感应作用。

8.引起变压器电压变化率变化的原因是。

答：负载电流的变化。

9.★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。

答：增大很多倍，烧毁。

10.联接组号不同的变压器不能并联运行，是因为。

答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。

11.★★三相变压器组不宜采用Y/y联接组，主要是为了避免。

答：电压波形畸变。

12.变压器副边的额定电压指。

答：原边为额定电压时副边的空载电压。

13.★★为使电压波形不发生畸变，三相变压器应使一侧绕组。

答：采用 接。

14.通过和实验可求取变压器的参数。
