变压器并联运行条件

简述变压器并联运行的条件
变压器并联运行是指将两个或多个变压器连接在一起，共同供电
负载。

变压器并联运行的条件有以下几个方面：
1. 额定电压相等：变压器并联运行时，各个变压器的额定电压必
须相等。

这样才能保证并联运行时电压的稳定性。

2. 短路电压相等：短路电流是变压器并联运行时的重要参数之一，短路电压的大小对变压器的并联运行有很大影响。

因此，变压器并联
运行时，各个变压器的短路电压也要相等。

3. 母线电压均匀：变压器并联运行时，母线的电压应保持均匀。

如果母线电压不均匀，会导致并联运行的变压器负荷分配不均，甚至
发生变压器过载。

4. 内部电压降小：变压器并联时，要求两个变压器的传输线路相同，电压降小。

这样可以减少线路损耗，提高输电效率。

5. 相序一致：并联运行的变压器，其三相电源的相序要保持一致。

如果相序不一致，会造成电压波动，影响设备的正常工作。

变压器并联运行能够提高供电系统的可靠性和经济性，但要满足
上述条件才能确保并联运行的安全稳定。

在实际应用中，需要根据实
际情况进行合理的设计和调试。

此外，在变压器并联运行过程中，还
需要定期进行巡检和维护保养，以保证其正常运行。

变压器并联运行
对于电力系统的优化配置和节能减排具有重要意义，因此在实践中应予以充分重视。

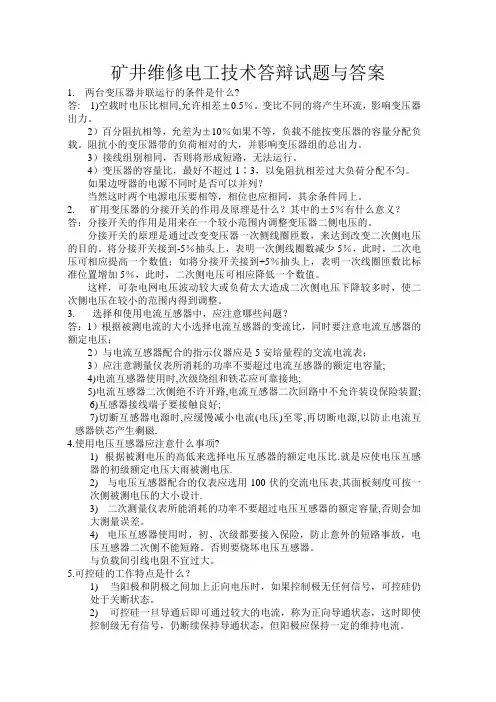

矿井维修电工技术答辩试题与答案1. 两台变压器并联运行的条件是什么?答: 1)空载时电压比相同,允许相差±0.5％。

变比不同的将产生环流，影响变压器出力。

2）百分阻抗相等，允差为±10％如果不等，负载不能按变压器的容量分配负载。

阻抗小的变压器带的负荷相对的大，并影响变压器组的总出力。

3）接线组别相同，否则将形成短路，无法运行。

4）变压器的容量比，最好不超过1∶3，以免阻抗相差过大负荷分配不匀。

如果边呀器的电源不同时是否可以并列？当然这时两个电源电压要相等，相位也应相同，其余条件同上。

2.矿用变压器的分接开关的作用及原理是什么？其中的±5％有什么意义？答：分接开关的作用是用来在一个较小范围内调整变压器二侧电压的。

分接开关的原理是通过改变变压器一次侧线圈匝数，来达到改变二次侧电压的目的。

将分接开关接到-5％抽头上，表明一次侧线圈数减少5％，此时，二次电压可相应提高一个数值；如将分接开关接到+5％抽头上，表明一次线圈匝数比标准位置增加5％，此时，二次侧电压可相应降低一个数值。

这样，可杂电网电压波动较大或负荷太大造成二次侧电压下降较多时，使二次侧电压在较小的范围内得到调整。

3.选择和使用电流互感器中，应注意哪些问题？答：1）根据被测电流的大小选择电流互感器的变流比，同时要注意电流互感器的额定电压；2）与电流互感器配合的指示仪器应是5安培量程的交流电流表；3）应注意测量仪表所消耗的功率不要超过电流互感器的额定电容量;4)电流互感器使用时,次级绕组和铁芯应可靠接地;5)电流互感器二次侧绝不许开路,电流互感器二次回路中不允许装设保险装置;6)互感器接线端子要接触良好;7)切断互感器电源时,应缓慢减小电流(电压)至零,再切断电源,以防止电流互感器铁芯产生剩磁.4.使用电压互感器应注意什么事项?1)根据被测电压的高低来选择电压互感器的额定电压比.就是应使电压互感器的初级额定电压大雨被测电压.2)与电压互感器配合的仪表应选用100伏的交流电压表,其面板刻度可按一次侧被测电压的大小设计.3)二次测量仪表所能消耗的功率不要超过电压互感器的额定容量,否则会加大测量误差。

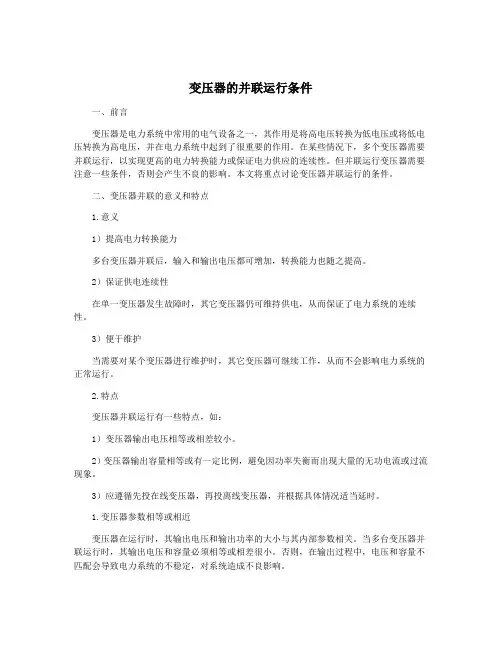

变压器的并联运行条件一、前言变压器是电力系统中常用的电气设备之一，其作用是将高电压转换为低电压或将低电压转换为高电压，并在电力系统中起到了很重要的作用。

在某些情况下，多个变压器需要并联运行，以实现更高的电力转换能力或保证电力供应的连续性。

但并联运行变压器需要注意一些条件，否则会产生不良的影响。

本文将重点讨论变压器并联运行的条件。

二、变压器并联的意义和特点1.意义1）提高电力转换能力多台变压器并联后，输入和输出电压都可增加，转换能力也随之提高。

2）保证供电连续性在单一变压器发生故障时，其它变压器仍可维持供电，从而保证了电力系统的连续性。

3）便于维护当需要对某个变压器进行维护时，其它变压器可继续工作，从而不会影响电力系统的正常运行。

2.特点变压器并联运行有一些特点，如：1）变压器输出电压相等或相差较小。

2）变压器输出容量相等或有一定比例，避免因功率失衡而出现大量的无功电流或过流现象。

3）应遵循先投在线变压器，再投离线变压器，并根据具体情况适当延时。

1.变压器参数相等或相近变压器在运行时，其输出电压和输出功率的大小与其内部参数相关。

当多台变压器并联运行时，其输出电压和容量必须相等或相差很小。

否则，在输出过程中，电压和容量不匹配会导致电力系统的不稳定，对系统造成不良影响。

当多台变压器并联时，其短路阻抗也必须相等或相近。

短路阻抗（也称内阻）是指变压器在短路情况下，输入电压保持不变时，其输出电流的最大值。

多台变压器并联时，其短路阻抗不相等会导致输出电流的不平衡，从而引发过流和电压不稳定等问题。

在变压器并联运行中，变比也是一个重要的参数。

变比是指变压器的输入电压与输出电压之比。

如果变比不相等，则输出电压将无法保持一致，从而导致输出电流和电压不稳定。

4.相位顺序一致在变压器并联运行时，变压器的相位顺序必须一致，即输入和输出电压的相位顺序必须相同。

否则，由于相位错位，会引起电流和电压波形的不同步，从而影响电力系统的稳定性。

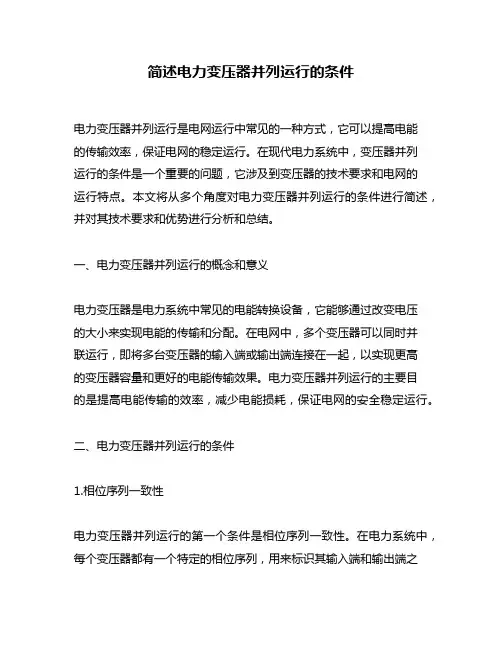

简述电力变压器并列运行的条件电力变压器并列运行是电网运行中常见的一种方式，它可以提高电能的传输效率，保证电网的稳定运行。

在现代电力系统中，变压器并列运行的条件是一个重要的问题，它涉及到变压器的技术要求和电网的运行特点。

本文将从多个角度对电力变压器并列运行的条件进行简述，并对其技术要求和优势进行分析和总结。

一、电力变压器并列运行的概念和意义电力变压器是电力系统中常见的电能转换设备，它能够通过改变电压的大小来实现电能的传输和分配。

在电网中，多个变压器可以同时并联运行，即将多台变压器的输入端或输出端连接在一起，以实现更高的变压器容量和更好的电能传输效果。

电力变压器并列运行的主要目的是提高电能传输的效率，减少电能损耗，保证电网的安全稳定运行。

二、电力变压器并列运行的条件1.相位序列一致性电力变压器并列运行的第一个条件是相位序列一致性。

在电力系统中，每个变压器都有一个特定的相位序列，用来标识其输入端和输出端之间的相位差。

当多台变压器并列运行时，它们的相位序列必须一致，否则会导致电网的短路故障和设备的损坏。

在选择并列运行的变压器时，需要保证它们的相位序列一致。

2.额定电压和电流一致性电力变压器并列运行的第二个条件是额定电压和电流一致性。

在电力系统中，每个变压器都有一个特定的额定电压和电流，用来标识其最大容量和运行特性。

当多台变压器并联运行时，它们的额定电压和电流必须一致，以保证电能的传输平衡和设备的正常运行。

在选择并列运行的变压器时，需要确保它们的额定电压和电流一致。

3.短路阻抗一致性电力变压器并列运行的第三个条件是短路阻抗一致性。

短路阻抗是指变压器在短路状态下对电流的阻碍能力，它越大表示变压器的负载能力越强。

当多台变压器并联运行时，它们的短路阻抗应该尽量一致，以保证电力系统的稳定性和负载平衡。

在选择并列运行的变压器时，需要确保它们的短路阻抗一致。

4.运行参数一致性电力变压器并列运行的第四个条件是运行参数一致性。

变压器并列运行及负荷分配的计算Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一、变压器并列运行的条件是什么？1.变比相等。

变压器比不同，二次电压不等，在二次绕组中也会产生环流，并占据变压器的容量，增加变压器的损耗。

差值最多不超过±0.5%。

2.联结组序号必须相同。

接线组别不同在并列变压器的二次绕组中会出现电压差，在变压器的二次侧内部产生循环电流。

3.两台变压器容量比不超过3：1。

容量不同的变压器短路电压不同，负荷分配不平衡，运行不经济。

4.短路电压相同。

关于短路电压要求相同的说明：实际上是非常接近即可，因为试验值往往与设计理论值有一定的偏差，铭牌上写的都是试验值，即实际值。

如果短路电压相差过大，会导致短路电压小的发生过负荷现象，建议允许差一般不超过10%。

至于为什么，请看文末的变压器并列运行负荷分配计算。

二、什么叫变压器的短路电压？这里要先说一下变压器的阻抗电压变压器的阻抗电压百分数由电抗电压降和电阻电压降组成。

在数值上与变压器的阻抗百分数相等，表明变压器内阻抗的大小。

阻抗电压百分数表明了变压器在满载（额定负荷）运行时变压器本身的阻抗压降的大小。

它对于变压器在二次侧发生短路时，将产生的短路电流大小有决定性意义，对变压器制造价格和变压器的并联运行也有重要意义，也是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。

此数值在变压器设计时遵从国家标准。

阻抗电压百分数的大小与变压器的容量有关，一般变压器容量越大短路阻抗也就越大（一般情况哦）。

我国生产的电力变压器，阻抗电压百分数一般在4％～24％的范围内。

再说变压器的短路电压变压器的短路电压百分数是当变压器一侧短路，而另一侧通以额定电流时的电压，此电压占其额定电压百分比。

实际上此电压是变压器通电侧和短路侧的漏抗在额定电流下的压降。

同容量的变压器，其电抗愈大，这个短路电压百分数也愈大，同样的电流通过，大电抗的变压器，产生的电压损失也愈大，故短路电压百分数大的变压器的电抗变化率也越大。

变压器并列运行条件简述1.变压器并列运行的条件变压器并列运行时，理想的运行情况是：变压器已经并列运行而没有带负荷时，各变压器与单独空载运行时一样，只有空载电流，各变压器之间没有还流存在：当带上负荷以后，各变压器能够按期容量的大小从成比例地分配负荷，即大容量的变压器多分担负荷，小容量的变压器少分担负荷。

为达到上述理想运行情况，并列运行的变压器必须满足下列条件：1.变压器应联结组标号相同；2.变压器的电压比应相等，其电压比最大允许相差±0.5%；3.变压器阻抗电压百分比应相等，允许相差不超过±10%；4.变压器容量比，不超过3：1。

2.变压器并列运行的意义2.1提高运行的经济性由于用电负荷季节性很强，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，提高效率，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

2.2提高供电的可靠性当一台变压器发生故障时，并列运行的其它变压器仍可以继续运行，以保证重要用户的用电；或当变压器需要检修时可以先并联上备用变压器，再将要检修的变压器停电检修，既能保证变压器的计划检修，又能保证不中断供电，提高供电的可靠性2.3 可以分期安装变压器如变电站的负荷是遂渐增加的，相应可以遂年根据需要安装并列变压器，从而减少初次投资，充分发挥资金的经济效益。

2.4有利于安排变压器的检修。

3.分析变压器并列运行条件不满足时产生的后果下面分析变压器并列运行条件中某一条件不符合时产生的不良后果。

3.1电压比（变比）不相同的变压器并列运行由于三相变压器和单相变压器的原理是相同的，为了便于分析，以两台单相变压器并列运行为例来分析。

由于两台变压器原边电压相等，电压比不相等，副边绕组中的感应电势也就不相等，便出现了电势差△e，在△e的作用下，副边绕组内便出现了循环电流ic，当两台变压器的额定容量相等时，即sni=snii。

循环电流为：ic=△e/（zdi+zdii）；式中zdi-表示第一台变压器的内部阻抗；zdii-表示第二台变压器的内部阻抗；如果zd用阻抗电压uzk表示时，则zd=uzk*un/100in；式中un表示额定电压（v），in表示额定电流（a）；当两台变压器额定容量不相等时，即sni≠snii，循环电流ic为：ic=α*ii/[uzki+（uzkii/β）]；式中：uzki-表示第一台变压器的阻抗电压；uzkii-表示第二台变压器的阻抗电压；ini<inii；α--用百分数表示的二次电压差；ii--变压器i的副边负荷电流；< p=""></inii；α--用百分数表示的二次电压差；ii--变压器i的副边负荷电流；<> 根据以上分析可知：在有负荷的情况下，由于循环电流ic的存在，使变比小的变压器绕组的电流增加，而使变比大的变压器绕组的电流减少。

为了提高供电可靠性和灵活性，保证变压器安全经济运行，在实践中通常将两台或以上变压器并列运行。

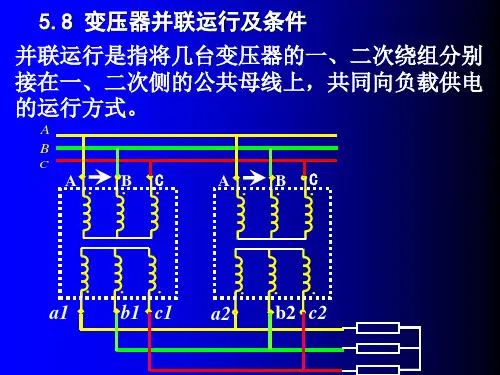

变压器并列运行，就是将两台或以上变压器的一次绕组并联在同一电压的母线上，二次绕组并联在另一电压的母线上。

当一台变压器发生故障时，并列运行的其他变压器仍可以继续运行，以保证重要用户的用电；或当需要检修时，变压器可以先并联备用变压器，再将要检修的变压器停电检修，有利于提高供电可靠性。

由于用电负荷季节性很强，特别是农业排灌用电较多的农村地区，在负荷轻的季节可以将部分变压器退出运行，这样既可以减少变压器的空载损耗，又可以减少无功励磁电流，改善电网的功率因数，提高系统的经济性。

变压器并列运行条件为了达到理想的运行效果，变压器并列运行时必须满足下面4个条件：（1）各台变压器的电压比（变比）应相同。

如果电压比不相同，两台变压器并列运行将产生环流，影响变压器的出力。

当电压比相差很大时，可能破坏变压器的正常工作，甚至使变压器损坏。

为了避免因电压比相差过大产生循环电流过大而影响并列变压器的正常工作，规定电压比相差不宜大于0.5%。

（2）各台变压器的阻抗电压应相等。

当两台阻抗电压不等的变压器并列运行时，阻抗电压大的分配负荷小，当这台变压器满负荷时，另一台阻抗电压小的变压器就会过负荷运行。

变压器长期过负荷运行是不允许的，因此，只能让阻抗电压大的变压器欠负荷运行，这样就限制了总输出功率，能量损耗也增加了，也就不能保证变压器的经济运行。

所以，为了避免因阻抗电压相差过大，使并列变压器负荷电流严重分配不均，影响变压器容量不能充分发挥，规定阻抗电压不能相差10%。

（3）各台变压器的接线组别应相同。

变压器的接线组别反映了高低侧电压的相应关系，一般以钟表法来表示。

当并列变压器电压比相等，阻抗电压相等，而接线组别不同时，就意味着两台变压器的二次电压存在着相角差和电压差。

在电压差的作用下，引起的循环电流有时与额定电流相当，但其差动保护、电流速断保护均不能动作跳闸，而过电流保护不能及时动作跳闸时，将造成变压器绕组过热，甚至烧坏。

变压器的并联运行需要注意哪些问题在电力系统中，为了提高供电的可靠性、经济性和灵活性，常常会将两台或多台变压器并联运行。

然而，要实现变压器的安全、稳定和高效并联运行，并非简单地将它们连接在一起，而是需要注意一系列的问题。

首先，变压器的联结组标号必须相同。

这是因为不同的联结组标号意味着变压器的相电压之间存在相位差。

如果将联结组标号不同的变压器并联运行，会在它们的二次侧产生很大的环流，这不仅会增加变压器的损耗，还可能导致变压器过热甚至损坏。

例如，一台 Yyn0 联结的变压器和一台 Dyn11 联结的变压器就不能直接并联运行。

其次，变压器的额定电压比应相等。

如果并联运行的变压器额定电压比不相等，会在二次侧产生电压差。

这个电压差会在变压器之间形成环流，同样会增加损耗和影响运行的稳定性。

即使电压比的差值很小，也可能在较大的负载电流下产生较大的环流。

比如说，一台额定电压比为 10/04kV 的变压器和一台额定电压比为 105/04kV 的变压器并联时，就可能出现这种情况。

再者，变压器的短路阻抗标幺值应相等。

短路阻抗标幺值反映了变压器在短路状态下的阻抗特性。

如果并联运行的变压器短路阻抗标幺值不相等，那么它们分担的负载电流就会不均匀。

短路阻抗标幺值小的变压器会承担较大的负载电流，可能会过载；而短路阻抗标幺值大的变压器则可能负载不足，不能充分发挥其容量。

这不仅影响变压器的运行效率，还可能缩短其使用寿命。

另外，变压器的容量比也不能相差过大。

一般来说，并联运行的变压器容量比不应超过 3:1。

容量相差过大的变压器并联运行时，较小容量的变压器可能会出现过载现象，而较大容量的变压器则不能充分利用其容量。

而且，容量差异过大还可能导致变压器之间的负荷分配不均匀，影响整个系统的运行稳定性。

除了上述几个主要的技术参数要求外，在实际的并联运行操作中，还需要注意以下几点。

一是要确保变压器的相序一致。

在进行并联连接之前，必须仔细检查变压器的相序，确保它们的 A 相、B 相、C 相顺序相同。
