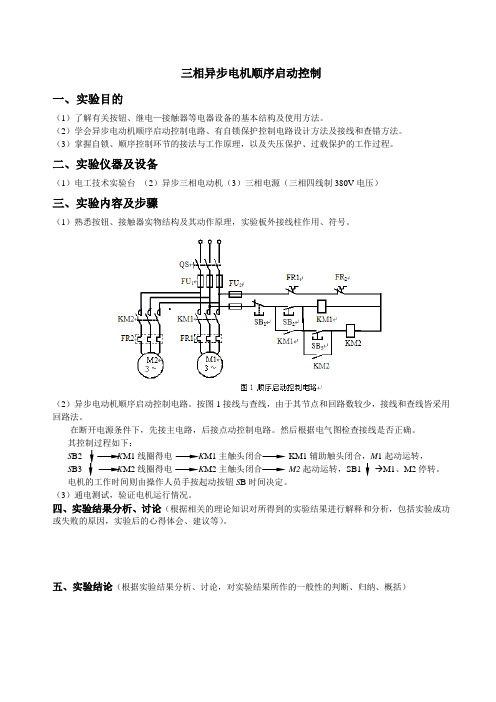

三相异步电机顺序启动控制
一、实验目的
（1）了解有关按钮、继电—接触器等电器设备的基本结构及使用方法。

（2）学会异步电动机顺序启动控制电路、有自锁保护控制电路设计方法及接线和查错方法。

（3）掌握自锁、顺序控制环节的接法与工作原理，以及失压保护、过载保护的工作过程。

二、实验仪器及设备
（1）电工技术实验台（2）异步三相电动机（3）三相电源（三相四线制380V电压）
三、实验内容及步骤
（1）熟悉按钮、接触器实物结构及其动作原理，实验板外接线柱作用、符号。

（2）异步电动机顺序启动控制电路。

按图1接线与查线，由于其节点和回路数较少，接线和查线皆采用回路法。

在断开电源条件下，先接主电路，后接点动控制电路。

然后根据电气图检查接线是否正确。

其控制过程如下：
S B2 K M1线圈得电K M1主触头闭合KM1辅助触头闭合，M1起动运转，S B3 K M2线圈得电K M2主触头闭合M2起动运转，SB1 M1、M2停转。

电机的工作时间则由操作人员手按起动按钮S B时间决定。

（3）通电测试，验证电机运行情况。

四、实验结果分析、讨论（根据相关的理论知识对所得到的实验结果进行解释和分析，包括实验成功或失败的原因，实验后的心得体会、建议等）。

五、实验结论（根据实验结果分析、讨论，对实验结果所作的一般性的判断、归纳、概括）。

实训一 三相异步电动机接触器点动控制 实训一 三相异步电动机接触器点动控制一、训练目的1．通过观察实物，熟悉按钮和接触器的结构和使用方法。

2．通过实践，掌握具有短路保护的点动控制电路安装接线与检测方法。

3．掌握使用万用表检查电路的方法。

三、电气原理点动控制电路中，电动机的启动、停止，是通过手动按下或松开按钮来实现的，电动机的运行时间较短，无需过载保护装置。

控制电路如图2-1所示，合上电源开关QS ，只要按下点动按钮SB ，使接触器KM 线圈得电吸合，KM 主触点闭合，电动机即可起动；当手松开按钮SB 时，KM 线圈失电，而使其主触点分开，切断电动机M 的电源，电动机即停止转动。

PE 为电动机保护接地线。

四、安装与接线点动控制的各电器安装位置如图2-2所示。

图2-3为点动控制的电气接线图。

具体实施安装时，原理图、位置图、接线图应一并使用，相互参照。

在通电试车前，应仔细检查各线端连图1-2图1-1 点动控制电气原理图接是否正确、可靠，并用万用表的欧姆档检查控制回路是否短路或开路（按下起动控制按钮时，控制电路的两端电阻应为吸引线圈的直流电阻）、主电路有无开路或短路等。

图1-3 点动控制电路接线图实训二 三相异步电机接触器自锁控制线路在点动控制的电路中，要使电动机转动，就必须用手按住按钮不放，这不适合电动机长时间连续运行的控制场合，而必需具有接触器自锁的控制电路。

二、训练目的1．通过实践训练，熟悉热继电器的结构、原理和使用方法。

2．通过实践训练，掌握具有过载保护的接触器自锁电路安装接线与检测。

3．进一步熟练万用表的使用。

三、电气原理因电动机是连续工作，必须加装热继电器以实现过载保护，具有过载保护的自锁控制电路的电气原理如图2-1所示，它与点动控制电路的不同之处在于控制电路中增加了一个停止按钮SB1，在启动按钮的两端并联了一对接触器的常开触头，增加了过载保护装置（热继电器FR ）。

电路的工作过程：按下启动按钮SB2→接触器KM 线圈通电→KM （3-4）闭合自锁，同时KM 主触头闭合，电动机M 起动运行。

三相异步电动机的正反转控制实验1、实验步骤1.1正反转电路安装接线（截图配文字说明）。

图 1 接线图1. 将QS 与熔断器FU1 串联2. 将熔断器FU1 与KM1 主触点连接3. 将KM1 主触点与热继电器FR 连接4. 将KM1 主触点与KM2 主触点并联5. 将KM1 线圈与KM2 辅助触点串联6. 将SB3 与KM1 辅助触点并联7. 将KM2 线圈与KM1 辅助触点串联8. 将SB2 与KM2 辅助触点并联9. 将SB3 与SB2 串联10. 将SB3 与SB1 串联11. 将SB1 与热继电器FR 串联12. 将热继电器FR 与熔断器FU2 串联1.2 正反转PLC程序及仿真结果（截图配文字说明）。

图 2 正反转PLC程序I0.0-SB2 正转起动按钮I0.1-SB1 停机按钮I0.2-FR 热继电器I0.3-SB3 反转按钮Q0.0-KM1 电机正转Q0.1-KM2 电机反转将上述程序导出，并进行以下仿真。

可直观看到，在按下I0.0时，电动机长动正转；当按下I0.3时，电动机长动反转；当按下I0.1时，电动机停转，符合设计要求。

图3未工作图图4正转图图 5 反转图1、试分析图1、图2正反转控制电路工作原理、各有什么特点？图一中，采用了复合按钮联锁连接，按动SB1,正向支路SB1接通，反向支路SB1断开；正向支路KM1辅助触点接通，反向支路KM1辅助触点断开，电机长动正转。

当按动SB1时，KM1失电，电机停转。

按动SB2,正向支路SB2断开，反向支路SB2截图；正向支路KM2辅助触点断开，反向支路KM2辅助触点接通，电机长动反转。

当按动SB1时，KM2失电，电机停转。

其在改变旋向时，必须先停机才能够反向旋转。

图二中，采用了接触器联锁正反转控制，按动SB1,正向支路KM1辅助触点接通，反向支路KM1辅助触点断开，电机长动正转。

当按动SB1时，KM1失电，电机停转。

按动SB2,正向支路KM2辅助触点断开，反向支路KM2辅助触点接通，电机长动反转。

1.掌握单台电动机正反转控制方法；2.进一步熟练掌握板前明配线的接线工艺；3.加强训练学生排除电动机基本控制线路故障的能力。

实验工具：万用表、尖嘴钳、偏口钳、螺丝刀、剥线钳、试电笔等。

实验器材：试验安装板一块，低压电器元件若干，导线若干。

实验主要内容实验要求1（1）老师简要讲解正反转控制线路的工作原理。

回顾读图识图中“屏蔽无用信息”的思维习惯。

（2）老师强调控制线路的布线原则和低压电器的安装工艺。

（1）学生在实验前预习教材171页“正反转控制”的内容。

（2）学生认真听讲并做好笔记。

2三相交流电动机正反转控制线路接线接线时，应严格遵循板前明线布线的工艺要求和原则。

3自检与通电试车（1）排除故障前先停电，并在电气原理图上用虚线标出故障电路中最短的故障线段。

（2）故障分析、故障排除的思路及方法应正确无误。

4老师作实验总结5学生填写实验报告回答思考题并写出实验报告1．在实验教师的指导下，分析电气控制线路原理图。

2．用万用表检查各元器件的质量。

3．读懂电气元件布置图，并依此安装和固定电器元件。

4．读懂电气安装接线图，并依此布线。

（1）主电路接线要注意接触器主辅触点的分辨和选用以及热继电器的连接；（2）控制线路接线时要注意按钮常开和常闭触点的分辨、选择和接线。

5．通电检查并排除电路故障三相交流电动机正反转控制线路接线① 在未通电情况下，用万用表电阻档初步检查控制线路是否正确。

② 接通电源，操作相关按钮，验证电路的工作情况。

1．接线后要认真逐线核对线号，重点检查控制电路中按钮和接触器的触点选择。

2．通电试车必须经指导老师的同意，并在指导老师监护下进行。

3.通电调试时，不许用手触及电气元件的导电部分，以免触电及意外损伤。

请如实填写实验中的线路故障情况及排除方法。

序号故障现象故障原因及排除方法备注故障1故障2故障31.如果在实验中发现无论按下正转还是反转按钮,电动机均朝一个方向运行,这说明接线上可能哪里出错?。

三相异步电动机的Y―启动控制实验报告实验报告：三相异步电动机的Y-启动控制一、引言三相异步电动机是工业中常见的一种电动机，它具有结构简单、使用可靠等优点。

在实际应用中，三相异步电动机的启动是一个重要的环节，影响电动机的启动电流和起动时间。

本实验旨在研究三相异步电动机的Y-启动控制方法，探究不同启动方式对电动机起动性能的影响。

二、实验原理Y-起动是三相异步电动机常用的一种启动方法。

在这种方式下，电动机的起动过程分为两个阶段。

第一阶段：将电动机三个绕组连接成星形，即Y-连接。

在这种连接方式下，每个绕组之间电压相差120度。

起动时，绕组所接收的电压为线电压的1/√3倍，即电动机的起动电流较小，起动转矩也相对较小。

第二阶段：当电动机达到一定转速时，将电动机三个绕组连接成三角形，即Δ-连接。

在这种连接方式下，每个绕组之间电压相同，电动机的运行电流也相对较大。

实验中，我们通过控制开关来切换电动机的连接方式，观察电动机在不同启动方式下的起动电流和起动时间，以此来研究Y-启动对电动机起动性能的影响。

三、实验步骤1.搭建实验电路。

将三相异步电动机与电源、电阻以及实验仪器等连接，按照实验原理所述，将电动机三个绕组连接成Y-形。

2.调整电动机参数。

根据实验要求，设定电动机的额定电压、额定功率等参数。

3.打开电源，给电动机供电。

通过电动机控制开关，将电动机连接方式由Y-转换为Δ-。

4.测量启动电流和起动时间。

使用电流表测量电动机的启动电流，并使用计时器记录电动机的起动时间。

5.将电动机连接方式切换回Y-，重复步骤3和4，再次测量启动电流和起动时间。

6.对比实验结果，分析Y-启动对电动机起动性能的影响。

四、实验结果与分析根据实验所得数据，我们可以得出Y-启动对电动机起动性能的影响。

在Y-启动方式下，电动机的启动电流相对较小，起动时间也较短，这对电动机的使用可靠性和节能效果具有积极意义。

而在Δ-启动方式下，电动机的启动电流较大，起动时间也相对较长。

实习报告：三相电动机的顺序控制一、实习目的1. 掌握三相电动机的顺序控制原理及应用；2. 熟悉顺序控制电路的设计与调试；3. 提高实际操作能力和解决实际问题的能力。

二、实习内容1. 顺序控制原理及控制电路；2. 顺序控制电路的安装与调试；3. 顺序控制电路的实际应用。

三、实习过程1. 顺序控制原理及控制电路顺序控制是指在多台电动机中，按照一定的顺序启动或停止电动机，以满足生产工艺要求。

顺序控制电路主要由接触器、按钮、开关、继电器等元件组成。

以两台电动机的顺序启动为例，其控制电路原理如下：当按下启动按钮SB1时，接触器KM1线圈通电，KM1主触点闭合，电动机M1启动运行。

同时，KM1的常开辅助触点闭合，为KM2线圈通电提供条件。

当按下启动按钮SB2时，接触器KM2线圈通电，KM2主触点闭合，电动机M2启动运行。

2. 顺序控制电路的安装与调试根据实习要求，我们设计了一个两台电动机的顺序启动控制电路。

首先，按照电路图连接好电路，包括电源、接触器、按钮、开关等元件。

然后，进行调试，确保电路正常运行。

调试过程中，发现电动机M1启动正常，但电动机M2无法启动。

经过检查，发现是因为KM1的常开辅助触点接触不良。

修复后，再次调试，电动机M2启动正常。

3. 顺序控制电路的实际应用在实际应用中，顺序控制电路广泛应用于生产线、机床等设备中。

以机床为例，机床的主轴电动机和进给电动机需要按照一定顺序启动，以保证机床正常运行。

通过顺序控制电路，可以实现主轴电动机和进给电动机的顺序启动，提高机床运行效率。

四、实习总结通过本次实习，我掌握了三相电动机的顺序控制原理及应用，熟悉了顺序控制电路的设计与调试。

在实际操作中，我提高了自己的动手能力和解决实际问题的能力。

同时，我也认识到顺序控制电路在生产中的应用价值，为今后的学习和工作打下了坚实基础。

实习报告完毕。

三相异步电动机正反转控制电路实验报告示例文章篇一：《三相异步电动机正反转控制电路实验报告》嗨，大家好！今天我要和大家分享一下我们做的三相异步电动机正反转控制电路实验，这可太有趣啦！一、实验目的我们为啥要做这个实验呢？那就是要搞清楚三相异步电动机正反转是怎么控制的呀。

就像我们想要知道一辆汽车怎么向前开又怎么向后倒一样，电动机的正反转在好多地方都特别重要呢。

比如说，工厂里的一些机器，有时候需要正转来加工东西，有时候又得反转来调整或者做其他操作。

要是不搞明白这个控制电路，就像你想让玩具车跑起来，却不知道怎么控制方向一样，那可不行！二、实验器材做这个实验，我们得有好多东西才行。

首先就是三相异步电动机啦，这可是主角呢！它就像一个大力士，只要电路一通，就能呼呼地转起来。

然后还有接触器，这东西可神奇啦，就像是电动机的指挥官。

还有按钮，这就是我们给电动机下命令的小工具，按一下，就像跟电动机说“嘿，你该正转啦”或者“你快反转吧”。

还有熔断器呢，这就像是电动机的小保镖，如果电流太大，它就会“挺身而出”，把电路切断，保护电动机不被烧坏。

这就好比你出门的时候，有个保镖在你身边，要是有危险，保镖就会保护你一样。

三、实验步骤1. 连接电路刚开始连接电路的时候，我可紧张啦。

我和我的小伙伴们小心翼翼的，就像在给一个超级精密的机器人组装零件一样。

我们先把电动机的三根线按照电路图接好，这时候我就在想，要是接错了会不会电动机就“发脾气”不转了呢？然后再把接触器也接上去，那些线就像小辫子一样，得一根一根地梳理好，接到正确的地方。

我们一边接，一边互相提醒，“这个线是不是应该接这儿呀？”“你看，这个接头是不是没拧紧呀？”就像一群小蚂蚁在齐心协力地建造自己的小窝一样。

2. 检查电路接好电路后，可不能马上就通电呀，就像你出门前要检查一下自己的东西有没有带齐一样。

我们得仔仔细细地检查电路，看看有没有线接错了，有没有接头没接好。

这时候我的心跳得可快啦，就怕有什么问题。

实验三、三相异步电动机的延时控制及顺序控制一、实验目的1、观察时间继电器在电机控制中的作用。

2、练习连接简单的延时控制线路及操作。

3、练习自拟三相异步电动机顺序控制电路。

二、实验线路图与原理说明在实际生产过程中，对异步电动机的控制经常会提出很多要求，除自锁、互锁、等环节的控制外，顺序控制环节也是其中重要的一种。

例如，有时要求几台电机配合工作或一台电动机有规律地完成多个动作，按照这些要求实现的控制叫做延时控制（顺序控制）。

延时控制线路如图1所示。

在线路中有两台异步电动机，而用两只交流接触器KM1、KM2来控制其转动。

当按下SB2按钮，KM1的线圈加电，常开触头闭合，第一台电动机开始转动；同时时间继电器KT加电。

经过一段时间后，KT的触头闭合，KM2的线圈加电，常开触头闭合，第二台电动机也开始转动即延时控制。

当按下SB1时两台电动机同时停止转动。

A B图1三、实验设备1、电工实验装置：DG071T DY011T2、鼠笼式电动机X2四、实验任务和步骤1、观察时间继电器的型号、构造、研究其动作原理。

2、异步电动机启动后自动停车控制按图2接线。

接通电源，按下启动按钮SB1，观察电动机是否自动停车，研究时间继电器在线路中的作用。

3、异步电动机延时启动控制按图1接线，然后接通电源，按下启动按钮，当第一台电动机启动后，观察是经过一段时间第二台电机才开始转动，掌握延时控制的原理。

4、二台电机同时开始转动自拟连接二台电机同时开始转动，经过一段时间，其中一台自动停车。

5、顺序控制按图3 控制线路接线，即可实现两台电机的顺序控制。

A B图2A B图3按下SB2按钮，KM1线圈通电主触头K M1闭合，M1电机启动、运转，与此同时，常开辅助触头KM1闭合自锁。

然后再按SB1按钮，接触器KM2线圈通电，主触头KM2闭合，M2电机启动运转，同时常开触头KM2闭合自锁。

停车时只需按下SB1停车按钮，M1、M2电机同时停车。

若事先不按SB2，先按SB3、M2电机也不启动，也不能单独控制停车。
