三相异步电动机的实验目的和项目

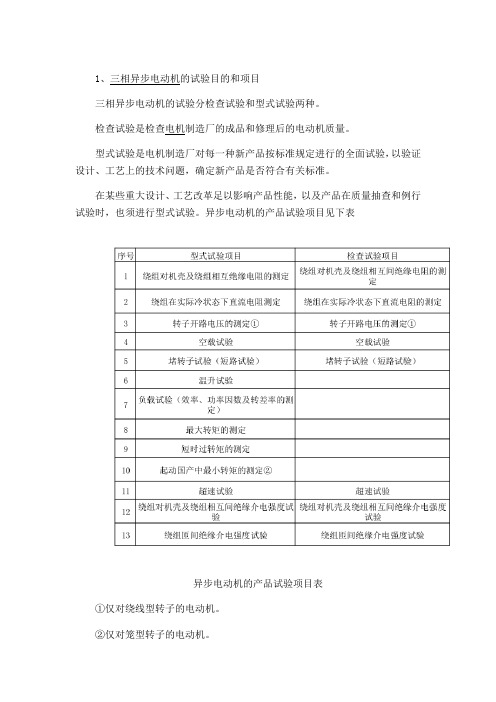

1、三相异步电动机的试验目的和项目三相异步电动机的试验分检查试验和型式试验两种。

检查试验是检查电机制造厂的成品和修理后的电动机质量。

型式试验是电机制造厂对每一种新产品按标准规定进行的全面试验，以验证设计、工艺上的技术问题，确定新产品是否符合有关标准。

在某些重大设计、工艺改革足以影响产品性能，以及产品在质量抽查和例行试验时，也须进行型式试验。

异步电动机的产品试验项目见下表异步电动机的产品试验项目表①仅对绕线型转子的电动机。

②仅对笼型转子的电动机。

大修后的异步电动机通常仅作检查试验。

2、三相异步电动机的检查试验方法（1）外观检查：检查外形是否完整，出线端的标志是否正确，固紧用螺钉、螺栓及螺母是否旋紧，转子转动是否灵活，电动机轴伸径向偏摆情况以及振动情况如何等。

对绕线转子电动机还应检查电刷、刷架及集电环的装配质量，以及电刷与集电环的接触是否良好。

对封闭自扇冷式电动机应检查排风系统。

（2）绝缘电阻的测定：绝缘电阻分热态和冷态两种。

对修理后和出厂的电动机，一般只测绕组相与相、相对地的冷态（常温）绝缘电阻，对绕线转子电动机还应测量转子绕组的绝缘电阻。

而多速绕组的电动机，应对其各绕组的绝缘电阻进行分别逐个测量。

大型电动机可通过测量绝缘电阻来判断绕组是否受潮。

对于额定电机500V以下的电动机，一般用500V兆欧表进行测量，500-3000V 之间的电动机用1000V兆欧表；3000V以上的电动机用2500V兆欧表。

对于500V 以下电动机，绝缘电阻应不低于0.5MΩ。

（3）直流电阻的测定电动机绕组的直流电阻的测定一般在冷态下进行。

它的测量仪表是电桥，小于1Ω应用双臂电桥，大于1Ω可用单臂电桥，所测各相电阻值之间的误差与三相平均值之比不得大于5%。

（Rmax-Pmin)/R平均值≤5%式中，R平均值=（Ru+Rv+Rw)/3Ω如果电阻值相差过大，则表示绕组中有短路、断路，焊接或接触不良，或绕组匝数有误等，若三相电阻都超出规定范围，说明绕组导线过细。

实验三三相异步电动机实验
一、实验目的：
1. 掌握异步电动机空载、短路实验方法
2. 用实验求取异步电动机的参数，画等值电路图。

二、实验内容
1. 做异步电动机空载实验
2. 做短路特性实验
三、实验线路
四、实验步骤
1. 空载实验
⑴按线路图接线。

将机械抱闸装置松开，确保转轴可以转动。

⑵将调压器调到输出为零位置后，闭合电源开关，逐渐升高电压，起动异步机，电机起动结束后，切除起动电阻。

⑶调电压到1.1U N，然后逐渐降低电压做4~6个点，下调电压到转差率明显增
大，定子电流开始回升(电压约100V)为止，每点测取电压、电流和功率，记录下来，注意测取U=U N=380V这一点的数据，并在U N点附近多测几点。

2. 短路特性实验：
将异步电动机轴上的抱闸装置拧紧，堵住电机转子（注意一定要堵稳）。

在调压器输出为零时合开关K，眼睛密切注意电流表。

逐渐加大电压，直至I k =I N，然后再逐渐减小I k至零，逐步记下U k、I k和P k值。

（要记下I k=I N时的各值）。

将各点数据记录下来。

3. 计算励磁参数R m、X m和短路参数R1、X1、R2‘、X2‘。

4. 画出“T”型等值电路，标明各阻抗的数值。

五思考题
起动异步机时，观察到的起动电流是如何变化的？为什么？。

三相异步电动机实验
一、实验目的
1、掌握电机定子绕组的连结方法
2、掌握电机的启动方式及实现正反转的方法
二、实验器材
电动机、按钮、交流接触器、起子片
三、实验原理及实验电路
1、判断电机绕组的接线柱
用Ω表测量
2、电机直接启动
1）、正反转的方法
对调任意两相线
2）、点动控制电路
①、按钮 ST SB
②、交流接触器 KM KM
线圈常开触头 KM 常闭触头
③、按下ST >交流接
触器线圈KM 获电。

>交流接触器的常开触头闭合>电机主干线电路通电>电机转动
松下按钮ST>线圈KM
断电>常开触头在复位弹簧作用下断开>电机停转
3、长动自锁电路工作流程
按下SB 1>线圈KM 获
电>所有的常开KM 闭
合>电机运转 松下SB 1由于3-5的KM 闭合而实现自锁电机
一直运转（故而称长动
控制）
按下SB>线圈KM 断电>所有的KM 断电>电机停转
四、思考题
1、电机在启动时，如果缺一相电，电机能否启动，现象如何若电机在运转时，如果缺一相电，电机能否转动，现象如何
2、查铭牌数据，求出该电机的相电压及磁极对数如何。

实验一三相异步电动机的正反转控制线路
一、实验目的
1.掌握三相异步电动机正反转的原理和方法。

2.掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。

二、实验设备
三相鼠笼异步电动机、继电接触控制挂箱等
三、实验方法
1.接触器联锁正反转控制线路
(1) 按下“关”按钮切断交流电源, 按下图接线。

经指导老师检查无误后, 按下“开”按钮通电操作。

(2) 合上电源开关Q1, 接通220V三相交流电源。

(3) 按下SB1, 观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。

(4) 按下SB3, 观察并记录M运转状态、接触器各触点的吸断情况。

(5) 再按下SB2, 观察并记录M的转向、接触器自锁和联锁触点的吸断情况。

220V
图1 接触器联锁正反转控制线路
3.按钮联锁正反转控制线路
(1)按下“关”按钮切断交流电源。

按图2接线。

经检查无误后, 按下“开”按钮通电操作。

(2) 合上电源开关Q1, 接通220V 三相交流电源。

(3) 按下SB1, 观察并记录电动机M 的转向、各触点的吸断情况。

(4) 按下SB3, 观察并记录电动机M 的转向、各触点的吸断情况。

(5) 按下SB2, 观察并记录电动机M 的转向、各触点的吸断情况。

四、分析题
1.接触器和按钮的联锁触点在继电接触控制中起到什么作用？
Q 1
220V。

三相异步电动机点动实验报告三相异步电动机点动实验报告引言：三相异步电动机是工业生产中最常见的电动机之一，它具有结构简单、可靠性高、运行平稳等优点。

本实验旨在通过对三相异步电动机的点动实验，深入了解其工作原理和性能特点。

一、实验目的本实验的目的是通过点动实验，观察三相异步电动机在不同电压和负载条件下的运行情况，探究其起动特性和负载能力。

二、实验装置和方法1. 实验装置：本实验采用了一台三相异步电动机、电源、电压表、电流表和负载装置。

2. 实验方法：（1）首先，将电动机与电源连接，确保电动机的三个绕组分别与电源的三个相线相连。

（2）然后，将电流表和电压表分别连接到电动机的一个相线上，以测量电流和电压的数值。

（3）在电动机的负载轴上加上适当的负载，以模拟实际工作情况。

（4）通过调节电源电压，逐渐增加电动机的电压，观察电动机的起动状况和运行情况。

（5）记录不同电压和负载下的电流和电压数值。

三、实验结果与分析1. 起动特性：通过实验观察，我们发现三相异步电动机的起动需要较大的起动电流，随着电压的增加，起动电流逐渐减小。

这是因为在起动过程中，电动机需要克服转子的惯性和摩擦力，所以起动时需要更大的电流来提供足够的扭矩。

2. 负载能力：在实验中，我们逐渐增加了电动机的负载，观察到电动机的电流和电压随负载的增加而增加。

这是因为负载的增加会导致电动机需要提供更大的扭矩来克服负载的阻力，从而产生更大的电流。

3. 电流和电压关系：通过实验记录的数据，我们可以绘制电流和电压之间的关系曲线。

从曲线上可以看出，电流和电压之间存在一定的线性关系。

当电压增加时，电流也相应增加，但增加的速度逐渐减缓。

四、实验结论通过本次实验，我们对三相异步电动机的起动特性和负载能力有了更深入的了解。

实验结果表明，三相异步电动机的起动需要较大的起动电流，随着电压的增加，起动电流逐渐减小。

同时，电动机的负载能力与电流和电压呈正相关关系。

这些实验结果对于电动机的设计和使用具有一定的指导意义。

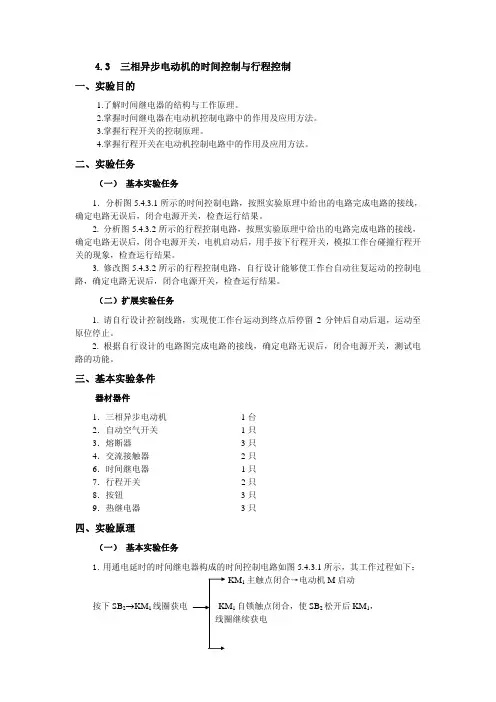

4.3 三相异步电动机的时间控制与行程控制一、实验目的1.了解时间继电器的结构与工作原理。

2.掌握时间继电器在电动机控制电路中的作用及应用方法。

3.掌握行程开关的控制原理。

4.掌握行程开关在电动机控制电路中的作用及应用方法。

二、实验任务（一）基本实验任务1．分析图5.4.3.1所示的时间控制电路，按照实验原理中给出的电路完成电路的接线，确定电路无误后，闭合电源开关，检查运行结果。

2. 分析图5.4.3.2所示的行程控制电路，按照实验原理中给出的电路完成电路的接线，确定电路无误后，闭合电源开关，电机启动后，用手按下行程开关，模拟工作台碰撞行程开关的现象，检查运行结果。

3. 修改图5.4.3.2所示的行程控制电路，自行设计能够使工作台自动往复运动的控制电路，确定电路无误后，闭合电源开关，检查运行结果。

（二）扩展实验任务1. 请自行设计控制线路，实现使工作台运动到终点后停留2分钟后自动后退，运动至原位停止。

2. 根据自行设计的电路图完成电路的接线，确定电路无误后，闭合电源开关，测试电路的功能。

三、基本实验条件器材器件1．三相异步电动机1台2．自动空气开关1只3．熔断器3只4．交流接触器2只6．时间继电器1只7．行程开关2只8．按钮3只9．热继电器3只四、实验原理（一）基本实验任务1.用通电延时的时间继电器构成的时间控制电路如图5.4.3.1所示，其工作过程如下：主触点闭合→电动机M启动KM按下SB2 KM1线圈获电1自锁触点闭合，使SB2松开后KM1，KT 线圈获电→延时开始→KT 常开延时触点闭合→KM 2主触点闭合→指示灯亮。

A B C N2而当工作台向左（或向右）运动到设定位置（或在控制回路中设置至少两个行程开关STa 和STb ，把它安装在工作台需限位的位置上。

当工作台运动到限位之处时，行程开关动作，自动切断正转（或反转）的接触器，使电动机停转，工作台随之停止运动。

工作过程如下：左移：按SB F →KM F 线圈通电吸合并自锁→电动机M 正转→工作台向左运动→挡铁碰撞STb 动断触点断开→KM F 失电→工作台停止左移右移：按SB R →KM R 线圈获电吸合并自锁→电动机M 反转→工作台向右运动→挡铁碰撞STa 使其动断触点断开→KM R 失电→电机M 断电→工作台停止右移。

三相异步电动机控制实训报告三相异步电动机是现代工业中常见的一种电动机，具有结构简单、可靠性高、功率大等优点，被广泛应用于各种机械设备的驱动中。

为了更好地控制和运行三相异步电动机，需要进行实训。

本报告将对三相异步电动机的控制实训进行详细介绍。

一、实训目的通过本次实训，主要掌握以下几个方面的知识和技能：1.三相异步电动机的基本原理和结构；2.三相异步电动机的运行特性和工作原理；3.三相异步电动机的控制方法和技术；4.三相异步电动机的调速控制和保护控制。

二、实训内容1.理论学习：了解三相异步电动机的基本原理、结构和运行特性，掌握其工作原理和调速控制方法。

2.实验准备：熟悉实验设备的使用方法，包括三相交流电源、变频器、电压表、电流表等。

3.实验步骤：a.根据实验要求，选定合适的控制方法和参数，如定频控制或变频控制。

b.连接实验设备，将三相电源接入电动机，注意接线的正确性和安全性。

c.调试设备，设置合适的工作参数，如电流、电压、频率等。

d.运行电动机，观察其运转状态，测试其转速、功率等指标。

e.进行调速控制实验，通过改变工作参数，调整电动机的转速和运行方式。

三、实训效果通过本次实训，可以达到以下几个方面的效果：1.理论知识掌握：通过理论学习和实践操作，对三相异步电动机的基本原理、结构、运行特性和调速控制方法有了更深入的了解。

2.操作技能提升：熟练掌握实验设备的使用方法，能够正确连接和调试三相异步电动机。

3.实际应用能力提高：通过实际操作和实验分析，能够对三相异步电动机的控制和调速进行有效的应用和操作。

四、实训总结三相异步电动机控制实训是电气工程专业的基础实训环节，通过实际操作和实验分析，使学生能够掌握三相异步电动机的基本原理和结构，理解其运行特性和工作原理，掌握其控制方法和技术，提高实际应用能力。

本次实训通过理论学习和实践操作相结合的方式，加深了对三相异步电动机的认识和理解，提高了实际应用能力和操作技能。

三相异步电动机实验一、实验目的1、熟悉和掌握实验电机及仪器设备等组件的使用方法。

2、学习三相异步电动机定子绕组首、末端的判别方法。

3、通过实验掌握异步电动机的起动和反转。

二、实验项目1、测量三相鼠笼式异步电动机的定子绕组的冷态电阻。

2、认定三相鼠笼式异步电动机定子绕组的首末端.3、三相鼠笼式异步电动机的轻易再生制动。

4、三相鼠笼式异步电动机的星形――三角形(y-δ)换接起动。

三、实验方法1、测量三相鼠笼式异步电动机的定子绕组的冷态电阻。

测量线路图为图21-1。

直流电源用主控屏上电枢电源先调至50v。

控制器s1、s2采用挂箱上的模块，r用挂箱上1800ω调节器电阻。

图21-1三相交流绕组电阻测定量程的挑选：测量时通过的测量电流应当大于额定电流的20%，约为50毫安，因而直流电流表的量程用200ma档。

三相鼠笼式异步电动机定子一相绕组的电阻约为50ω，因而当穿过的电流为50毫安时二端电压约为2.5伏，所以直流电压表量程用20v档。

按图24-1接线。

把r调至最大位置，合上开关s1，调节直流电源及r阻值使试验电流不超过电机额定电流的20%，以防因试验电流过大而引起绕组的温度上升，读取电流值，再接通开关s2读取电压值。

读完后，先打开开关s2，再打开开关s1。

调节r并使a表中分别为50ma，40ma，30ma测取三次，挑其平均值，测量定子三相绕组的电阻值，记录于表中24-2中。

表24-2室温℃i（ma）u（v）r（ω）注意事项<1>在测量时，电动机的转子须静止不动。

<2>测量通电时间不应当少于1分钟。

2、认定定子绕组的首末端绕组ⅰ绕组ⅱ绕组ⅲ先用万用表测出各相绕组的两个线端，将其中的任意两相绕组串联，如图24-2所示。

将控制屏左侧调压器旋钮调至零位，开启电源总开关，按下“开”按钮，接通交流电源。

调节调压旋钮，并在绕组端施以单相低电压u=80～100v,注意电流不应超过额定值，测出第三相绕组的电压，如测得的电压值有一定读数，表示两相绕组的末端与首端相联，如图24-2(a)所示。

三相异步电动机的起动与调速实验报告实验报告：三相异步电动机的起动与调速引言：一、实验目的：1.了解三相异步电动机的起动原理；2.熟悉三相异步电动机的转子启动方法；3.掌握三相异步电动机的调速控制原理；4.实验验证电压调制调速与变频器调速的效果。

二、实验仪器与设备：1.三相异步电动机；2.电动机启动电容器；3.电源；4.变压器；5.变频器。

三、实验原理：1.三相异步电动机的起动原理：三相异步电动机的起动有直接启动和间接启动两种方法。

直接启动是将电动机直接连接到电源上，通过电流大小的限制和时间延迟来确保电动机的安全起动。

间接启动是通过在电动机的主回路中加入启动电容器来增加电动机的起动转矩，使电动机能够正常起动。

2.三相异步电动机的调速原理：四、实验步骤与结果：1.实验起动部分：（1）将电动机的U、V、W三相绕组分别与电源的U、V、W相连接；（2）通过开关将电容器接入电动机的主回路；（3）按下启动按钮，记录电动机的起动时间；（4）重复实验3次，取平均值。

2.实验调速部分：（1）使用电压调制调速方法，通过改变电源的电压大小，观察电动机的转速变化；（2）使用变频器调速方法，通过改变变频器的输出频率，观察电动机的转速变化；（3）记录不同电压或频率下电动机的转速，并绘制转速-电压（或频率）曲线。

五、实验讨论与分析：1.起动部分：根据实验结果，我们可以得到电动机的起动时间。

通过与电动机的技术手册对比，可以验证实验结果与理论值的一致性。

2.调速部分：通过对转速-电压（或频率）曲线的分析，我们可以发现电压或频率与电动机的转速之间存在一定的线性关系。

在电压调制调速方法中，电压越高，电动机的转速越大；在变频器调速方法中，频率越高，电动机的转速越大。

这与我们之前学到的电动机调速原理是一致的。

六、实验总结：通过本次实验，我们深入了解了三相异步电动机的起动方法和调速控制原理，并通过实验验证了电压调制调速与变频器调速的效果。

掌握了这些知识和技能，有助于我们在实际工程中更好地应用与操作三相异步电动机。

三项异步电机实验报告三项异步电机实验报告引言：在现代工业中，电机是不可或缺的设备之一。

而异步电机作为最常见的电动机之一，广泛应用于各个领域。

本次实验旨在通过三项异步电机的实验，探究其工作原理和性能特点，为电机的应用和优化提供参考。

一、实验一：三相异步电机的基本原理1.1 实验目的通过实验，深入了解三相异步电机的基本原理，包括转子和定子的相互作用、磁场的形成等。

1.2 实验内容搭建三相异步电机实验平台，通过改变电压和频率等条件，观察电机的运行状态和转速变化。

1.3 实验结果与分析通过实验观察，我们发现电机在不同电压和频率条件下有不同的运行状态和转速。

当电压和频率适当时，电机能够达到最佳的运行效果。

二、实验二：三相异步电机的性能测试2.1 实验目的通过实验，测试三相异步电机的性能参数，包括转速、效率、功率因数等。

2.2 实验内容利用实验设备，测量电机的转速、输入功率、输出功率等参数，计算电机的效率和功率因数。

2.3 实验结果与分析通过实验测量和计算，我们得到了电机的转速、效率和功率因数等参数。

通过对比不同条件下的实验结果，我们可以得出电机在不同负载下的性能变化规律。

三、实验三：三相异步电机的控制方法3.1 实验目的通过实验，了解三相异步电机的控制方法，包括变频控制、矢量控制等。

3.2 实验内容利用实验设备，实现对电机的不同控制方法，观察电机的运行状态和性能变化。

3.3 实验结果与分析通过实验观察和数据分析，我们发现不同控制方法对电机的运行状态和性能有着不同的影响。

变频控制可以实现电机的转速调节，而矢量控制可以实现电机的精确控制。

结论：通过本次实验，我们深入了解了三相异步电机的基本原理、性能特点和控制方法。

电机作为现代工业中不可或缺的设备，其性能的优化和控制的精确度对于提高生产效率和降低能源消耗具有重要意义。

希望通过本次实验的学习，能够为电机的应用和优化提供一定的参考和指导。
